INSTRUKCJA OBSŁUGI URZĄDZENIE WIELOFUNKCYJNE FC-202

Transkrypt

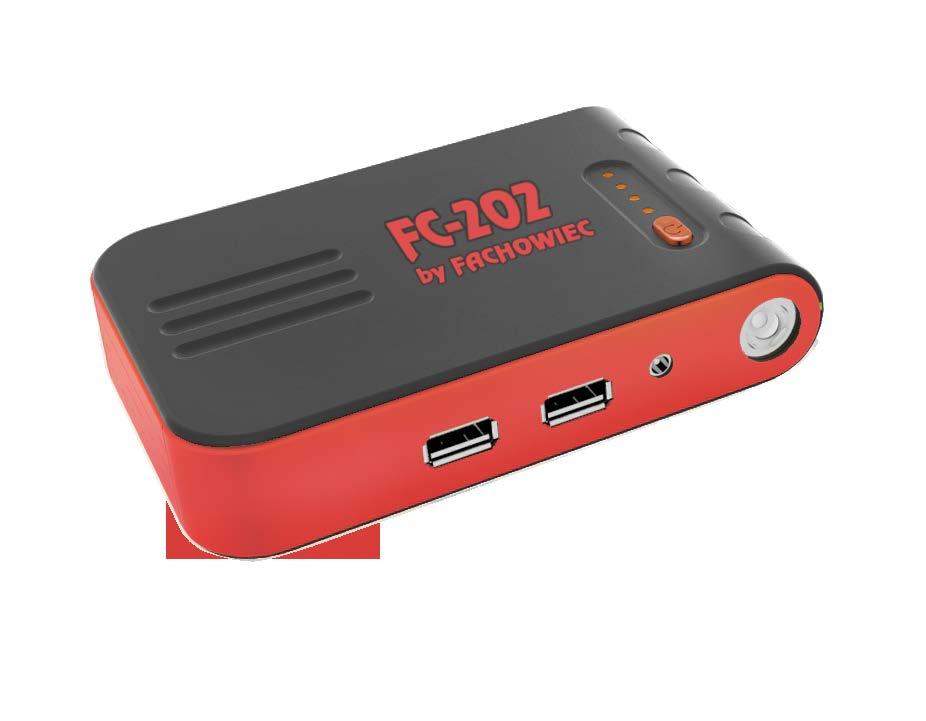

1 URZĄDZENIE WIELOFUNKCYJNE FC-202 INSTRUKCJA ORYGINALNA 2018

2 UWAGA: Przed rozpoczęciem eksploatacji prostownika do ładowania akumulatorów należy uważnie przeczytać niniejszą instrukcję obsługi! 1. OGÓLNE ZASADY BEZPIECZEŃSTWA PODCZAS EKSPLOATACJI PROSTOWNIKA DO ŁADOWANIA AKUMULATORÓW: Akumulatory podczas ładowania wydzielają gazy wybuchowe, należy unikać płomieni i iskier. Używać prostownika wyłącznie w dobrze wentylowanych pomieszczeniach. Przed podłączeniem lub odłączeniem przewodów podczas ładowania akumulatora należy odłączyć przewód zasilający od sieci elektrycznej. Nie zakładać lub zdejmować klemy z akumulatora podczas funkcjonowania prostownika. Zabronione jest używanie prostownika wewnątrz pojazdu lub pod pokrywą komory silnika. Uszkodzony przewód zasilania należy wymienić na oryginalny. Nie używać prostownika do ładowania akumulatorów nienadających się do ponownego ładowania. Sprawdzić, czy napięcie zasilania będące do dyspozycji, odpowiada napięciu podanemu na tabliczce znamionowej prostownika. Aby nie uszkodzić podzespołów elektronicznych w pojeździe należy zapoznać się i skrupulatnie stosować do wskazówek podanych przez producentów pojazdów dotyczących używania prostownika. Wszelkiego rodzaju naprawy lub konserwacje prostownika powinny być przeprowadzane wyłącznie przez przeszkolony personel. UWAGA NIEBEZPIECZNE! Przed wykonaniem jakiejkolwiek operacji zwykłej lub konserwacji prostownika należy zawsze odłączyć przewód zasilania. Urządzenie powinno być eksploatowane zgodnie z Rozporządzeniem Ministra Gospodarki z dnia r. w sprawie bezpieczeństwa i higieny pracy przy pracach spawalniczych (Dz. U. Nr 40 poz 470). Nie wyrzucaj sprzętu elektrycznego razem z normalnymi odpadami! Zgodnie z Dyrektywą Europejską 2002/96/WE w sprawie zużytego sprzętu elektrotechnicznego i elektronicznego i jej zastosowaniem w świetle przepisów krajowych, zużyty sprzęt elektryczny podlega osobnej zbiórce i powinien trafić do zakładów recyklingu, zapewniających przetwarzanie w sposób przyjazny dla środowiska. Jako właściciel urządzeń powinieneś otrzymać informacje o zatwierdzonym systemie zbiórki od naszego lokalnego przedstawiciela. Stosując się do tych wytycznych chronisz środowisko i zdrowie człowieka! Strona 2 z 11

3 Przeczytaj instrukcję przed uruchomieniem urządzenia. Używaj wyłącznie oryginalnego wyposażenia dostarczonego przez producenta. Niektóre podzespoły mogą eksplodować. Zawsze używaj osłony twarzy oraz odzieży ochronnej z długimi rękawami. Napięcie statyczne może uszkodzić podzespoły elektroniczne. Porażenie prądem elektrycznym może spowodować śmierć. Nie dotykaj podzespołów elektryczny gdy urządzenie podłączone jest do zasilania. Używaj suchych i kompletnych rękawic ochronnych i odzieży ochronnej. Nie owijaj przewodów elektrycznych wokół ciała. Pamiętaj aby zawsze sprawdzić poprawność podłączenia uchwytu masowego podczas spawania. Gazy i opary mogą być niebezpieczne dla zdrowia. Podczas procesu ładowania akumulatorów wydobywają się gazy i opary. Wdychanie tych substancji może być niebezpieczne dla zdrowia. Części ruchome urządzenia mogą spowodować urazy. Zbyt długa ciągła praca może spowodować przegrzanie urządzenia. Odczekaj do momentu wystudzenia się urządzenia. Postępuj zgodnie z wytycznymi w rozdziale Sprawność i zabezpieczenie termiczne. Pole magnetyczne może zakłócić funkcjonowanie stymulatorów serca. Przed przystąpieniem do pracy skonsultuj się z lekarzem. Przewracające się lub upadające urządzenie może spowodować obrażenia. Strona 3 z 11

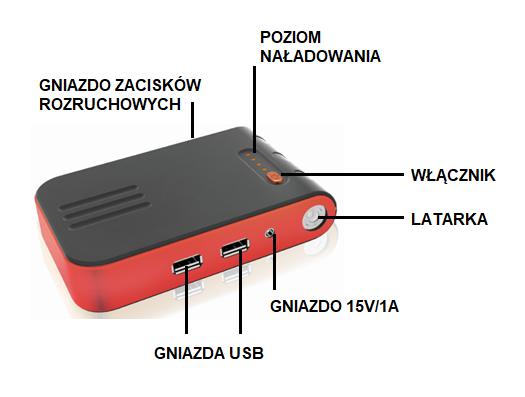

4 2. WPROWADZENIE. OPIS I PRZEZNACZENIE URZĄDZENIA. Urządzenie przeznaczone jest do awaryjnego rozruchu pojazdów z akumulatorami kwasowymi typu WET w instalacjach 12V. Można je również wykorzystywać jako przenośny bank energii oraz latarkę. Urządzenie wyposażone jest w systemy zabezpieczające przeciw iskrzeniu, zamianie biegunowości, zwarciu, przegrzaniu oraz ograniczeniu ryzyka porażenia prądem. DANE TECHNICZNE Typ baterii Lithium-ion Polymer Ah Moc wyjściowa DC Rozruch: DC 12V, 200A Rozruch: DC 12V, 400A MAX Rozruch silniki benzynowe o pojemności do 3,0 l. Gniazda USB 5V/1A, 5V/2A Latarka 3W Akcesoria przewody z zaciskami Inne Latarka Widok z przodu : Strona 4 z 11

5 3. ZACISKI ROZRUCHOWE 4. DZIAŁANIE ROZRUCH Urządzenie służy do awaryjnego rozruchu pojazdów w przypadku gdy stan akumulatora tego uniemożliwia. Podłączyć zaciski rozruchowe do akumulatora zwracając szczególną uwagę na oznaczenie biegunów na akumulatorze. Podłączyć wtyk EC5 do gniazda w urządzeniu Przez 5 sekund dokonać próby uruchomienia silnika. Jeżeli się nie uda odczekać 3 minuty do kolejnej próby uruchomienia. Przerwa ta pozwoli na obniżenie temperatury urządzenia przed ponownym rozruchem. Po uruchomieniu silnika w celu odłączenia prostownika należy najpierw odłączyć zaciski od akumulatora, a dopiero potem od urządzenia rozruchowego. Strona 5 z 11

6 Oznakowania sygnalizacji diodowej i dźwiękowej: Lp Dioda Dioda Sygnał Znaczenie czerwona zielona dźwiękowy 1 wł wył jeden Zaciski rozruchowe podpięte do urządzenia 2 wył wł jeden Urządzenie podłączone do akumulatora w pojeździe gotowy do użycia 3 wolno wył brak Niski poziom naładowania baterii wewnętrznej w urządzeniu FC wolno wył bez Nie uruchomiono pojazdu w odpowiednim czasie. Odłączyć zaciski rozruchowe od akumulatora i podłączyć ponownie. 5 szybko wył szybki przerywany Zwarcie zacisków rozruchowych 6 szybko wył szybki Zamienić biegunowość zacisków rozruchowych przerywany na akumulatorze 7 wył Szybko brak Silnik pracuje 8 wył Szybko brak Napięcie akumulatora jest wyższe niż napięcie urządzenia rozruchowego FC-202 UWAGA! Nie używać urządzenia do rozruch jeśli nie świeci się ciągle przynajmniej jedna dioda wskaźnika naładowania. Uruchomienia pojazdów należy zawsze wykonywać, podczas gdy akumulator jest umieszczony na swoim miejscu w pojeździe. ŁADOWANIE Urządzenie zostało już fabrycznie częściowo naładowane. Po rozpakowaniu przed pierwszym użyciem należy naładować urządzanie do pełna. W celu wydłużenia żywotności po każdym użyciu należy dokonać ponownego pełnego ładowania (nie rzadziej niż co 3 miesiące). W przypadku zbyt niskiego poziomu naładowania baterii wewnętrznej urządzenie wyłączy się automatycznie. W celu naładowania urządzenia rozruchowego FC-202 należy: Wpiąć wtyczkę zasilacza do gniazda typu JACK 15V/1A w urządzeniu a następnie podłączyć zasilacz do gniazda sieciowego 230V/50Hz Ładować do momentu zapalenia się wszystkich diod wskaźnika ładowania. Po zakończeniu ładowania najpierw wyjąć wtyczkę zasilania sieciowego 230V/50Hz a następnie wypiąć wtyk JAKC z urządzenia. Czas ładowania: Czas ładowania może być różny w zależności od stopnia rozładowania urządzenia. W przypadku gdy urządzenie jest rozładowane tak, że świeci tylko jedna dioda, ponowne ładowanie do pełna trwa ok 4 godzin. Strona 6 z 11

7 Wskazania naładowania Wskaźnik LED Poziom naładowania Brak 1 dioda błyska 1 dioda 2 diody 3 diody 4 diody 0% 5% 5-25% 25-50% 50-75% % 6. LATARKA W celu uruchomienia latarki należy wcisnąć przycisk zasilania prze 3 sekundy. Po ponownym wciśnięciu przejdzie w tryb STROBE oraz SOS. 7. GNIZADA USB W celu uruchomienia gniazd USB należy podłączyć kable zasilające z odpowiednią wtyczką i wcisnąć przycisk zasilania. 7. UŻYTECZNE WSKAZÓWKI. Oczyścić klemy dodatnie i ujemne z osadów, które mogą powstawać w wyniku utleniania materiału z którego są wykonane, tak aby zagwarantować odpowiednie połączenie zacisków. Unikać w najbardziej bezwzględny sposób zetknięcia się ze sobą dwóch zacisków, podczas gdy prostownik jest włączony do sieci. Może to spowodować spalenie bezpiecznika. Jeżeli akumulator, który zamierza się podłączyć do prostownika jest zamontowany na stałe w pojeździe, należy przejrzeć również instrukcję obsługi i/lub konserwacji pojazdu, w rozdziale INSTALACJA ELEKTRYCZNA lub KONSERWACJA. Przed przystąpieniem do ładowania najlepiej jest rozłączyć przewód dodatni, będący częścią instalacji elektrycznej pojazdu PRODUCENT : FACHOWIEC F.H.W. Zenon Świętek Poznań, ul. Stefańskiego 29 Centrala Poznań, ul. Grunwaldzka 390 tel.(061) fax.(061) Serwis (061) Strona 7 z 11

8 DEKLARACJA ZGODNOŚCI WE ROZSP10/2018/FC Ostatnie 2 cyfry roku w którym naniesiono znak CE: 18 Nazwa i adres FACHOWIEC F.H.W. Zenon Świętek, ul. Stefańskiego 29, Poznań oświadcza, że wyroby: Nazwa Typ/model: Urządzenie wielofunkcyjne FC-202 spełnia wymogi następujących norm i norm zharmonizowanych: oraz spełnia wymogi zasadnicze następujących dyrektyw: Niniejsza deklaracja zgodności jest podstawą do oznakowania wyrobu znakiem Deklaracja ta odnosi się wyłącznie do urządzenia w stanie, w jakim zostało wprowadzone do obrotu i nie obejmuje części składowych dodanych przez użytkownika końcowego lub przeprowadzonych przez niego późniejszych działań. Osoba upoważniona do przygotowania i przechowywania dokumentacji technicznej: Zenon Świętek. Zenon Świętek Poznań, Miejsce i data wystawienia: (Wystawiona dla sprzedaży po 25 Grudnia 2014 ) Strona 8 z 11

9 KARTA GWARANCYJNA WAŻNE! Oddajemy w Państwa ręce profesjonalny produkt przeznaczony do obsługi wyłącznie przez osoby przeszkolone i z odpowiednimi kwalifikacjami. Każde urządzenie, produkt, maszyna przed dystrybucją przechodzi wstępną kontrolę jakości w naszej Firmie. Przed rozpoczęciem pracy z urządzeniem, proszę bardzo uważnie zapoznać się z dołączoną instrukcją obsługi w celu prawidłowego rozruchu i zapoznania się z wymaganiami dla sprzętu! UWAGA AWARIA! Przed wysłaniem sprzętu skorzystaj z naszego CENTRUM OBSŁUGI SERWISOWEJ które umożliwia wsparcie techniczne, kontakt naszego serwisu z Państwem i automatyczną pomoc w odbiorze przesyłki!!! NAZWA SPRZĘTU PROSTOWNIK TYP/ MODEL NR FABRYCZNY DATA SPRZEDAŻY UWAGI OGÓLNE WARUNKI GWARANCJI 1. Gwarantem jakości urządzenia jako producent, importer i dystrybutor jest: FACHOWIEC Firma Handlowa Wielobranżowa Zenon Świętek z siedzibą Polska Poznań ul Stefańskiego 29 tel: +48/ Gwarant oświadcza, że objęty niniejszą kartą gwarancyjną przedmiot gwarancji został wydany wolny od wad i wykonany jest zgodnie z obowiązującymi normami 2. Gwarancja obejmuje zasięgiem terytorium Rzeczypospolitej Polskiej. Nasze produkty zakupione zagranicą należy dostarczyć do serwisu w Polsce. 3. Firma Fachowiec ponosi odpowiedzialność za wady fizyczne, produkcyjne i materiałowe tkwiące w urządzeniu przez okres: 12 miesięcy 4. W przypadku nabycia produktu przez osoby fizyczne do użytku niezwiązanego z prowadzoną działalnością mają zastosowanie aktualne przepisy ustawy: Dziennik ustaw Dz. U poz.827 (stan na dzień 25 czerwca 2014 r.) obowiązującą od r. 5. Gwarancja na sprzedany towar nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z przepisów o rękojmi za wady rzeczy sprzedanej. 6. Ujawnione w okresie gwarancji wady zostaną usunięte w czasie nie dłuższym niż 14 dni, licząc od daty dostarczenia reklamowanego urządzenia do Serwisu Importera. 7. Reklamowane w ramach gwarancji urządzenie winno być dostarczone do Sprzedawcy wraz z pełnym wyposażeniem standardowym, czyste i jeśli urządzenie posiada - z czytelną tabliczką znamionową. 8. Reklamowane urządzenie należy odesłać w odpowiednio zapakowanym kartonie, zabezpieczone przed uszkodzeniem w transporcie, należy oznaczyć o ile wymaga góra dół lub ostrożnie szkło. 9. Firma Fachowiec nie przyjmuje przesyłek reklamacyjnych i zwrotów wysyłanych na adres Firmy za pobraniem! Strona 9 z 11

10 10. Dokument gwarancyjny jest ważny, jeśli posiada prawidłowo wypełnione wpisy dotyczące: daty sprzedaży,nazwę sprzedanego urządzenia, pieczęć i podpis sprzedawcy, a Klient kwituje go podpisem. 11. Naprawa gwarancyjna nie obejmuje czynności przewidzianych w instrukcji obsługi, do wykonania których zobowiązany jest użytkownik we własnym zakresie i na własny koszt, jak np. uruchomienie urządzenia, konserwacja, wymiana baterii, oraz innych materiałów eksploatacyjnych. 12. Wymieniony wadliwy sprzęt i części stają się własnością Gwaranta. ODMOWA PRZYJĘCIA REKLAMACJI: Gwarant może odmówić przyjęcia reklamacji w przypadku : stwierdzenie użytkowania urządzenia niezgodnie z przeznaczeniem i instrukcją obsługi, dostarczenia urządzenia brudnego, bez osprzętu standardowego, bez tabliczki znamionowej i plomby lub hologramu stwierdzenia przyczyny usterki innej niż wada materiałowa bądź produkcyjna tkwiąca w urządzeniu, wady formalnej związanej z dokumentami sprzedaży, jak niewypełniona karta gwarancyjna, brak dowodu zakupu. GWARANCJĄ NIE SĄ OBJĘTE: 1. Części, które przy zgodnej z zaleceniami eksploatacji podlegają naturalnemu zużyciu przed upływem okresu gwarancji, takie jak: uchwyty spawalnicze, uchwyty masowe, dysze, palniki, baterie, paski, filtry, oleje, elektrody, uszczelki, o-ringi oraz inne elementy związane bezpośrednio z eksploatacją. 2. Wady powstałe w wyniku uszkodzeń mechanicznych, termicznych lub chemicznych urządzenia i wyposażenia. 3. Uszkodzenia powstałe z powodu niewłaściwego transportu i magazynowania, 4. Uszkodzenia związane z pracą w zbyt niskiej lub zbyt wysokiej temperaturze, 5. Uszkodzenia spowodowane wadliwą instalacją elektryczną Użytkownika, zalaniem lub zawilgoceniem podzespołów elektrycznych wodą, 6. Nieprawidłowe podłączenie do źródła zasilania (np. zła biegunowość, złe napięcie 230 lub 400V, brak faz lub zbyt luźno zaciśnięte przewody przyłączeniowe), 7. Uszkodzenia spowodowane przeciążeniem urządzenia, przegrzanie, 8. Złe ustawienie parametrów spawania, ingerencja w panel sterujący sprężarek śrubowych, 9. Złe dobranie parametrów ciśnienia zasilającego do pracy urządzenia, 10. Uszkodzenia związane z brakiem zalecanych czynności konserwacyjnych, zawartych w instrukcji, 11. Czyszczenie z użyciem zbyt wysokiego ciśnienia lub agresywnych środków chemicznych, 12. Uszkodzenia spowodowane zbyt mocnym dokręceniem lub niedokręcaniem elementów powodujące uszkodzenia przyłączy lub nadmierną przepustowość (pistolety lakiernicze), 13. Użytkowanie niezgodne z przeznaczeniem. UTRATA GWARANCJI NASTĘPUJE Utrata gwarancji następuje w przypadku: 1. nieprzestrzegania instrukcji obsługi 2. niewłaściwej eksploatacji 3. przeciążenia maszyny 4. pracy bez środków smarujących 5. demontażu przez osoby nieupoważnione 6. zerwania hologramów ADRES SERWISU Fachowiec FHW Zenon Świętek Poznań ul Grunwaldzka 390 tel; +48/ serwis@fachowiec.com Ważne: Strona 10 z 11

11 W przypadku nieuzasadnionej reklamacji zgłaszający zostanie obciążony kosztami transportu i przeglądu zgodnie z cennikiem serwisu. NAPRAWY GWARANCYJNE: Data przyjęcia Data wydania Zakres naprawy Pieczęć i podpis serwisu Strona 11 z 11
