2 UWAGA: Przed rozpoczęciem eksploatacji prostownika do ładowania akumulatorów należy uważnie przeczytać niniejszą instrukcję obsługi! 1. OGÓLNE ZASADY BEZPIECZEŃSTWA PODCZAS EKSPLOATACJI PROSTOWNIKA DO ŁADOWANIA AKUMULATORÓW: Akumulatory podczas ładowania wydzielają gazy wybuchowe, należy unikać płomieni i iskier. Używać prostownika wyłącznie w dobrze wentylowanych pomieszczeniach. Przed podłączeniem lub odłączeniem przewodów podczas ładowania akumulatora należy odłączyć przewód zasilający od sieci elektrycznej. Nie zakładać lub zdejmować zacisków klem z akumulatora podczas funkcjonowania prostownika. Zabronione jest używanie prostownika wewnątrz pojazdu lub pod pokrywą komory silnika. Uszkodzony przewód zasilania należy niezwłocznie wymienić na oryginalny. Nie używać prostownika do ładowania akumulatorów nienadających się do ponownego ładowania. Sprawdzić, czy napięcie zasilania będące do dyspozycji, odpowiada napięciu podanemu na tabliczce znamionowej prostownika. Aby nie uszkodzić podzespołów elektronicznych w pojeździe należy zapoznać się i skrupulatnie stosować do wskazówek podanych przez producentów pojazdów dotyczących używania prostownika. Wszelkiego rodzaju naprawy lub konserwacje prostownika powinny być przeprowadzane wyłącznie przez przeszkolony personel. UWAGA NIEBEZPIECZNE! Przed wykonaniem jakiejkolwiek operacji zwykłej lub konserwacji prostownika należy zawsze odłączyć przewód zasilania. Urządzenie powinno być eksploatowane zgodnie z Rozporządzeniem Ministra Gospodarki z dnia r. w sprawie bezpieczeństwa i higieny pracy przy pracach spawalniczych (Dz. U. Nr 40 poz 470). Nie wyrzucaj sprzętu elektrycznego razem z normalnymi odpadami! Zgodnie z Dyrektywą Europejską 2002/96/WE w sprawie zużytego sprzętu elektrotechnicznego i elektronicznego i jej zastosowaniem w świetle przepisów krajowych, zużyty sprzęt elektryczny podlega osobnej zbiórce i powinien trafić do zakładów recyklingu, zapewniających przetwarzanie w sposób przyjazny dla środowiska. Jako właściciel urządzeń powinieneś otrzymać informacje o zatwierdzonym systemie zbiórki od naszego lokalnego przedstawiciela. Stosując się do tych wytycznych chronisz środowisko i zdrowie człowieka! Strona 2 z 14

3 Przeczytaj instrukcję przed uruchomieniem urządzenia. Używaj wyłącznie oryginalnego wyposażenia dostarczonego przez producenta. Niektóre podzespoły mogą eksplodować. Zawsze używaj osłony twarzy oraz odzieży ochronnej z długimi rękawami. Napięcie statyczne może uszkodzić podzespoły elektroniczne. Porażenie prądem elektrycznym może spowodować śmierć. Nie dotykaj podzespołów elektryczny gdy urządzenie podłączone jest do zasilania. Używaj suchych i kompletnych rękawic ochronnych i odzieży ochronnej. Nie owijaj przewodów elektrycznych wokół ciała. Pamiętaj aby zawsze sprawdzić poprawność podłączenia uchwytu masowego podczas spawania. Gazy i opary mogą być niebezpieczne dla zdrowia. Podczas procesu ładowania akumulatorów wydobywają się gazy i opary. Wdychanie tych substancji może być niebezpieczne dla zdrowia. Części ruchome urządzenia mogą spowodować urazy. Zbyt długa ciągła praca może spowodować przegrzanie urządzenia. Odczekaj do momentu wystudzenia się urządzenia. Postępuj zgodnie z wytycznymi w rozdziale Sprawność i zabezpieczenie termiczne. Pole magnetyczne może zakłócić funkcjonowanie stymulatorów serca. Przed przystąpieniem do pracy skonsultuj się z lekarzem. Przewracające się lub upadające urządzenie może spowodować obrażenia. Strona 3 z 14

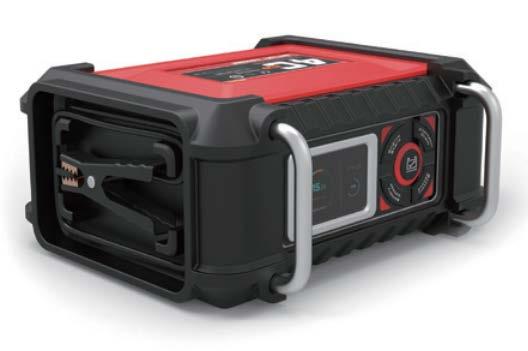

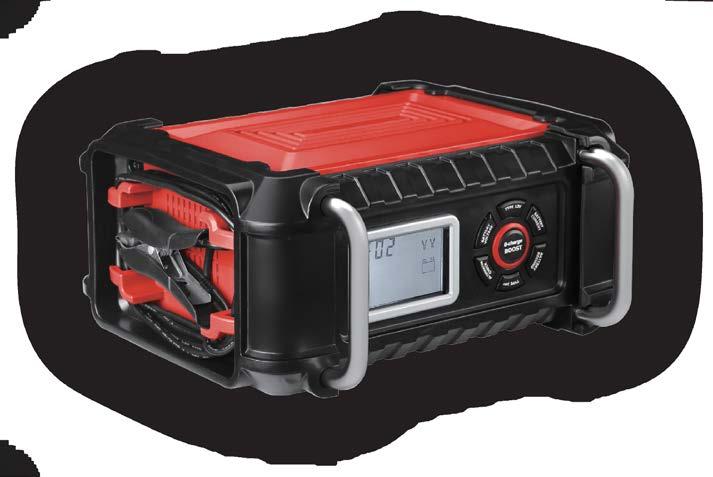

4 2. WPROWADZENIE. OPIS I PRZEZNACZENIE URZĄDZENIA. Urządzenie przeznaczone jest do ładowania akumulatorów wszystkich typów w instalacjach 12V oraz 24V. Prostownikiem można ładować akumulatory kwasowe, WET (zalane elektrolitem), MF (bezobsługowe), EFB (Enhanced Flooded Battery), GEL, AGM (Absorbed Glass Mat). Wbudowany mikroprocesor umożliwia szybsze, łatwiejsze i bezpieczniejsze ładowanie akumulatorów. Prostownik wyposażony jest w systemy zabezpieczające przeciw iskrzeniu, zamianie biegunowości, zwarciu, przegrzaniu oraz ograniczeniu ryzyka porażenia prądem. Automatyczne rozpoznawanie napięcia akumulatora (12 czy 24V). Użytkownik może również dokonać wyboru samodzielnie. Pamiętać jednak należy, że w przypadku podłączenia akumulatora 12V i wyborze prądu ładowania 24V może dojść do jego trwałego uszkodzenia. Jeżeli użytkownik chce dokonać zmiany procesu ładowania należy odłączyć prostownik od zasilania i po chwili podłączyć go ponownie. W trakcie pracy nie ma możliwości zmiany pierwotnie wybranego trybu ładowania. Po uruchomieniu prostownika wartościami domyślnymi są dla 12V 5A lub dla 24V 3,5A. Po zakończonym procesie ładowania prostownik samoczynnie przestawi się w tryb KONSERWACJA. DANE TECHNICZNE Zasilanie AC 230V 50/60 Hz, Moc wyjściowa DC Ładowanie: DC 12V - 5A, 10A, 15A lub DC 24V - 3,5A,7,5A Boost: DC 12V 20A 300 sek. Proces ładowania 8 etapów w cyklu automatycznym Akcesoria przewody z zaciskami Inne Niezależny, automatyczny wybór akumulatora STD/GEL/AGM Tryb naprawy akumulatora (tylko dla akumulatorów 12V) Strona 4 z 14

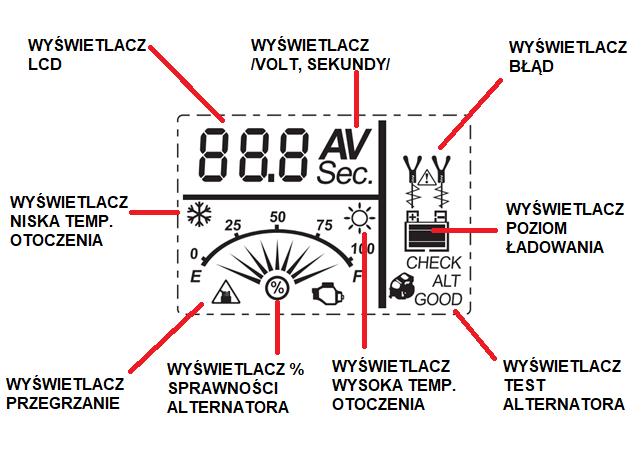

5 Widok wyświetlacza LCD prostownika FC-15 Widok graficzny procesu ładowania z opisem ETAP 1 : ANALIZA 1 (urządzenie sprawdza czy jest poprawnie połączone z akumulatorem) ETAP 2 : ODSIARCZANIE (ładowanie pulsacyjne w celu usunięcia siarczanów) ETAP 3 : ANALIZA 2 (kontrola czy akumulator może przyjąć ładunek) ETAP 4 : SOFT START (prostownik stopniowo zwiększa prąd ładowania) ETAP 5 : ŁADOWANIE CIĄGŁE (prostownik ładuje akumulator ze stałym napięciem ) ETAP 6 : ABSORBOWANIE (prostownik obciąża akumulator stałym natężeniem prądu w celu uzyskania maksymalnego napięcia) ETAP 7 : ŁADOWANIE PULSACYJNE (ładowanie akumulatora prądem pulsującym) ETAP 8 : KONSERWACJA (prostownik ciągle monitoruje akumulator i ponownie ładuje po przejściu poniżej progu) Strona 5 z 14

6 3. INSTALOWANIE Podczas ładowania należy ustawić prostownik na stabilnej powierzchni i upewnić się, że nie zostały zatkane otwory umożliwiające wentylację urządzenia. 4. PODŁĄCZENIE DO SIECI Prostownik należy podłączyć wyłącznie do sieci zasilania z uziemionym przewodem neutralnym. Sprawdzić, czy napięcie sieci i napięcie robocze są zgodne. Linia zasilania powinna być wyposażona w systemy zabezpieczenia, takie jak bezpieczniki lub wyłączniki automatyczne, wystarczające do znoszenia maksymalnej ilości energii absorbowanej przez urządzenie. Przewód zasilający należy podłączyć do gniazda sieciowego. Ewentualne przedłużenia przewodu zasilania należy wykonywać stosując przewód o odpowiednim przekroju, nie mniejszym od przekroju używanego przewodu zasilania. 5. DZIAŁANIE Przygotowanie do ładowania Przed przystąpieniem do ładowania należy sprawdzić, czy pojemność akumulatorów (Ah), które należy ładować nie jest mniejsza od pojemności wskazanej na tabliczce znamionowej urządzenia. Postępować zgodnie z instrukcją, wykonując czynności ściśle według podanej niżej kolejności: Zdjąć pokrywę akumulatora, (jeżeli obecna), aby ułatwić ulatnianie się gazów wydzielanych podczas ładowania. W przypadku akumulatorów kwasowych (WET) sprawdzić, czy poziom elektrolitu zakrywa płytki cel; w przeciwnym razie należy dolać wody destylowanej aż do ich zalania na 5-10 [mm] powyżej górnej krawędzi płytek. Urządzenie posiada pamięć umożliwiającą do powrotu to ostatniego etapu ładowania w przypadku gdy odcięte zostanie zasilanie sieciowe (nie dotyczy trybu NAPRAWA (REPAIR)). Wskaźnik ładowania na wyświetlaczu LCD pokazuje aktualny stan naładowania. W przypadku gdy wskaźnik osiągnie 5 kresek i przestanie pulsować oznacza, że akumulator został naładowany. Uwaga: jeżeli akumulator nie jest zainstalowany w pojeździe, podłączyć się bezpośrednio do zacisku ujemnego akumulatora (-). Uwaga! Zachować szczególną ostrożność, elektrolit jest substancją szkodliwą dla zdrowia! Ładowanie Podłączyć prostownik do akumulatora zgodnie z oznaczeniem biegunowości, a następnie do sieci zasilającej. W celu rozłączenia najpierw odłączyć zasilanie, a potem zaciski na klemach akumulatora. Uwaga: jeżeli symbole nie różnią się między sobą, przypomina się, że zacisk dodatni jest zaciskiem niepodłączonym do podwozia pojazdu. Podłączyć zacisk koloru czerwonego układu ładowania do zacisku dodatniego akumulatora (+). Strona 6 z 14

7 Podłączyć zacisk koloru czarnego układu ładowania do podwozia pojazdu, w odpowiedniej odległości od akumulatora i przewodu paliwa. Podczas rozłączania najpierw odpiąć zacisk z bieguna ujemnego (-) akumulatora, a następne z bieguna dodatniego (+). Ładowanie akumulatorów łodzi i innych jednostek pływających musi się odbywać na brzegu po ich uprzednim demontażu. Uwaga: Podczas ładowania akumulatora można także zauważyć zjawisko wrzenia płynu znajdującego się w akumulatorze. Zalecane jest przerwanie ładowania już na początku wrzenia celem uniknięcia uszkodzenia akumulatora. Naprawa Prostownik wyposażony jest w funkcję naprawy starych, rzadko używanych lub zasiarczonych akumulatorów. Nie wszystkie akumulatory mogą zostać naprawione. W celu uzyskania optymalnych rezultatów należy najpierw przeprowadzić pełen cykl ładowania przed uruchomieniem funkcji naprawy. Ten tryb stosuje wysoki prąd ładowania co w przypadku akumulatorów typu WET może doprowadzić o utraty części elektrolitu. Poza tym może to również być szkodliwe dla podzespołów elektronicznych pojazdu. W zawiązku z tym proces naprawy należy prowadzić zawsze na wymontowanym akumulatorze, a nie zainstalowanym w pojeździe. W celu zakończenia procesu naprawy należy kilkukrotnie wcisnąć przycisk MODE aż do momenty wybrania pożądanego trybu. Cykl naprawy może trwać nawet do 7 godzin. Przed rozpoczęciem wskazane jest pełne naładowanie akumulatora w odpowiednim dla niego trybie. UWAGA: Wybór trybu ładowania 24V w przypadku podłączenia do akumulatora 12V spowoduje jego trwałe uszkodzenie. 12V BOOST (tylko 12V) Tryb BOOST jest specjalnym procesem wymagającym od użytkownika szczególnej uwagi. Przed uruchomieniem prostownik musi zostać podpięty do klem akumulatora. Po wybraniu trybu BOOST prostownik zacznie odliczanie od 300 sekund w dół. Po tym czasie będzie można dokonać próby uruchomienia silnika. Jeżeli próba zostanie zakończona pomyślnie należy najpierw odłączyć prostownik od zasilania 230V a następnie odpiąć zaciski z klem akumulatora. Między kolejnymi próbami wymagana jest 5 minutowa przerwa w celu wystudzenia prostownika. W tym czasie prostownik nie będzie reagował na próby przełączania funkcji panelu sterującego aż do momentu wyświetlenia komunikatu END. UWAGA : Nie wolno używać trybu BOOST częściej niż 2 razy w ciągu 24 godzin. Jeżeli w tym czasie nie uda się uruchomić pojazdu wskazana jest wymiana akumulatora na nowy. TEST ALTERNATORA (tylko 12V) W celu dokonania sprawdzenia sprawności alternatora należy: Podłączyć zaciski prostownika do klem akumulatora zamontowanego w pojeździe Włączyć prostownik do sieci zasilającej Uruchomić silnik i włączyć światła mijania Strona 7 z 14

8 Przez 3 sekundy wcisnąć przycisk ALTN CHECK. Na wyświetlaczu pojawi się ikona informująca o gotowości testu alternatora. Wskaźnik pokazuje procentowy stopień sprawności alternatora w stosunku do pełnosprawnego. Po zakończonym teście odłączyć prostownik z sieci zasilającej i odpiąć zaciski z klem akumulatora. Pojawienie się na wyświetlaczu informacji GOOD oznacza, że alternator pracuje poprawnie. Kiedy na wyświetlaczu pojawi się informacja LOW lub HIGH należy skontaktować się z serwisem samochodowym w celu dalszej diagnostyki i naprawy lub wymiany alternatora. 7. UŻYTECZNE WSKAZÓWKI. Oczyścić klemy dodatnie i ujemne z osadów, które mogą powstawać w wyniku utleniania materiału z którego są wykonane, tak aby zagwarantować odpowiednie połączenie zacisków. Unikać w najbardziej bezwzględny sposób zetknięcia się ze sobą dwóch zacisków, podczas gdy prostownik jest włączony do sieci. Może to spowodować spalenie bezpiecznika. Jeżeli akumulator, który zamierza się podłączyć do prostownika jest zamontowany na stałe w pojeździe, należy przejrzeć również instrukcję obsługi i/lub konserwacji pojazdu, w rozdziale INSTALACJA ELEKTRYCZNA lub KONSERWACJA. Przed przystąpieniem do ładowania najlepiej jest rozłączyć przewód dodatni, będący częścią instalacji elektrycznej pojazdu Strona 8 z 14

9 KODY BŁĘDÓW Z OPISEM DISPLAY CAUSE SOLUTION E01 Prostownik jest przegrzany Prostownik sygnalizuje dźwiękiem przegranie. Nie odłączać od zasilania i od klem akumulatora. Po wystudzeniu podejmie dalszą pracę automatycznie. E02 E03 1) Obwód otwarty 2) Zabrudzone klemy 3) Akumulator trwale uszkodzony 4) Zwarcie wyjściowe Ładowanie prądem 12V akumulatora 24V 1) Sprawdzić poprawność podłączenia do klem akumulatora 2) Oczyścić klemy akumulatora 3) Wymienić akumulator na nowy 4) odłączyć zaciski od klem akumulatora Prostownik sygnalizuje dźwiękiem niepoprawny tryb pracy. Zresetować prostownik i ponownie wybrać poprawny tryb pracy. E04 Akumulator nie przyjmuje ładunku podczas ładowania Wymienić akumulator na nowy. E05 Akumulator jest silnie skorodowany nie nie może być odsiarczony Wymienić akumulator na nowy. E06 Zamieniona biegunowość Zamienić zaciski prostownika na klemach akumulatora. E07 Akumulator nie może być naprawiony Wymienić akumulator na nowy. Strona 9 z 14
