Przedstawiamy system do kompresji klatki piersiowej LUCAS 3

Transkrypt

1 Przedstawiamy system do kompresji klatki piersiowej LUCAS 3

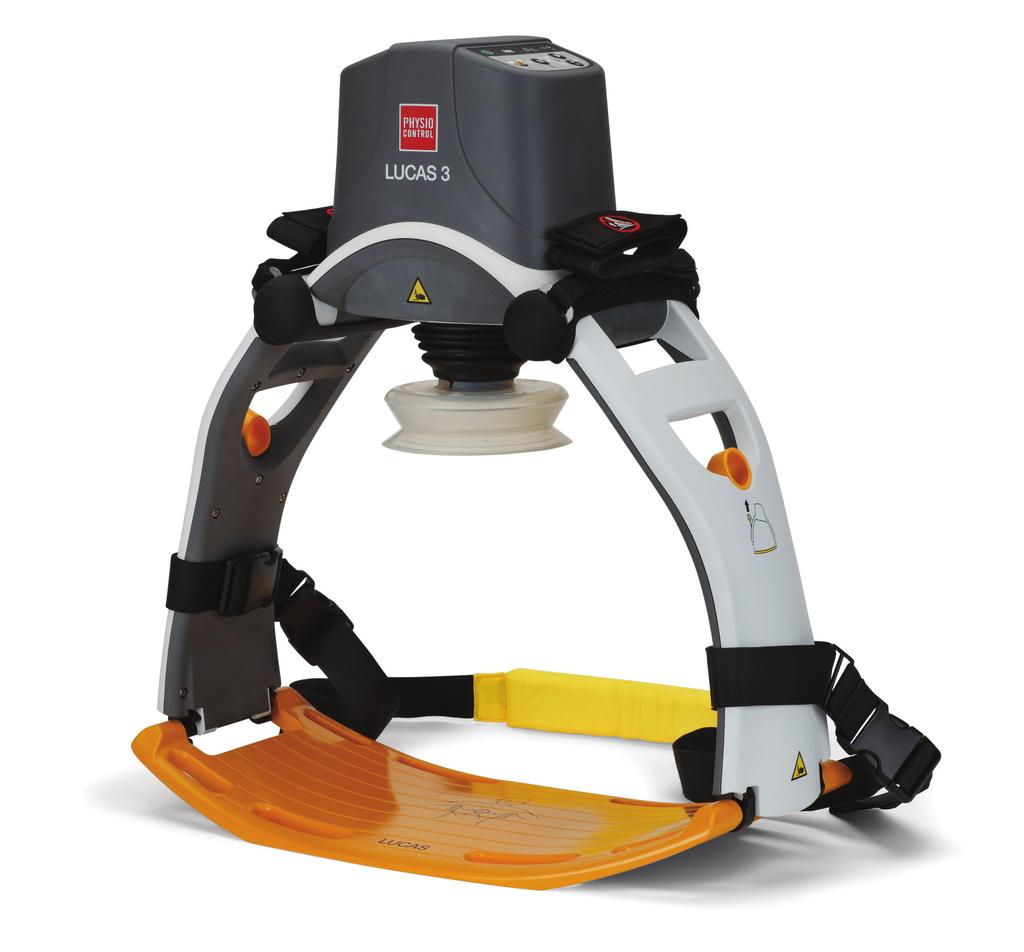

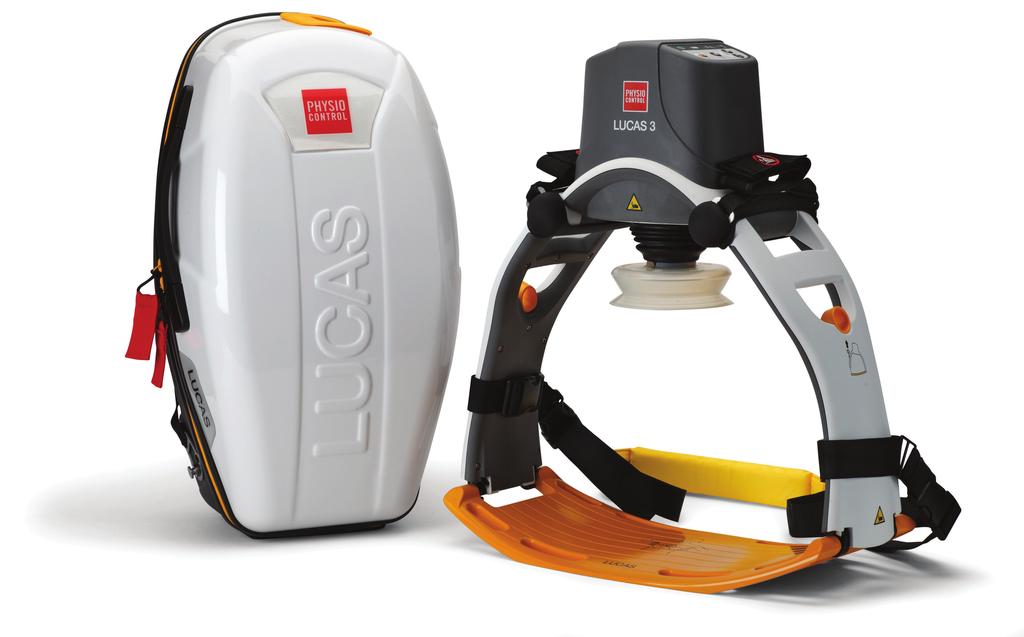

2 System do kompresji klatki piersiowej LUCAS 3 System LUCAS Inteligentny. Doskonale działający. Opracowany z myślą o przyszłości. System do kompresji klatki piersiowej LUCAS pomaga zespołom ratowniczym na całym świecie w dostarczaniu wysokiej jakości ucisków klatki piersiowej zgodnych z wytycznymi; w terenie, w trakcie transportu i w szpitalu. W oparciu o naszą 12 letnią praktykę kliniczną, z dumą przedstawiamy trzecią generację urządzeń LUCAS, opracowaną na bazie doświadczeń klinicznych związanych z aparatami LUCAS. System do kompresji klatki piersiowej LUCAS 3 charakteryzuje się usprawnionymi funkcjami, które ułatwiają jego użycie i konserwację, jak również stwarzają nowe możliwości dzięki zapewnieniu łatwego, bezprzewodowego dostępu do danych z urządzenia. Nowy twardy plecak transportowy Funkcja obsługi danych Nowa kolorystyka Łatwiejszy w czyszczeniu pasek Nowa, cienka podkładka

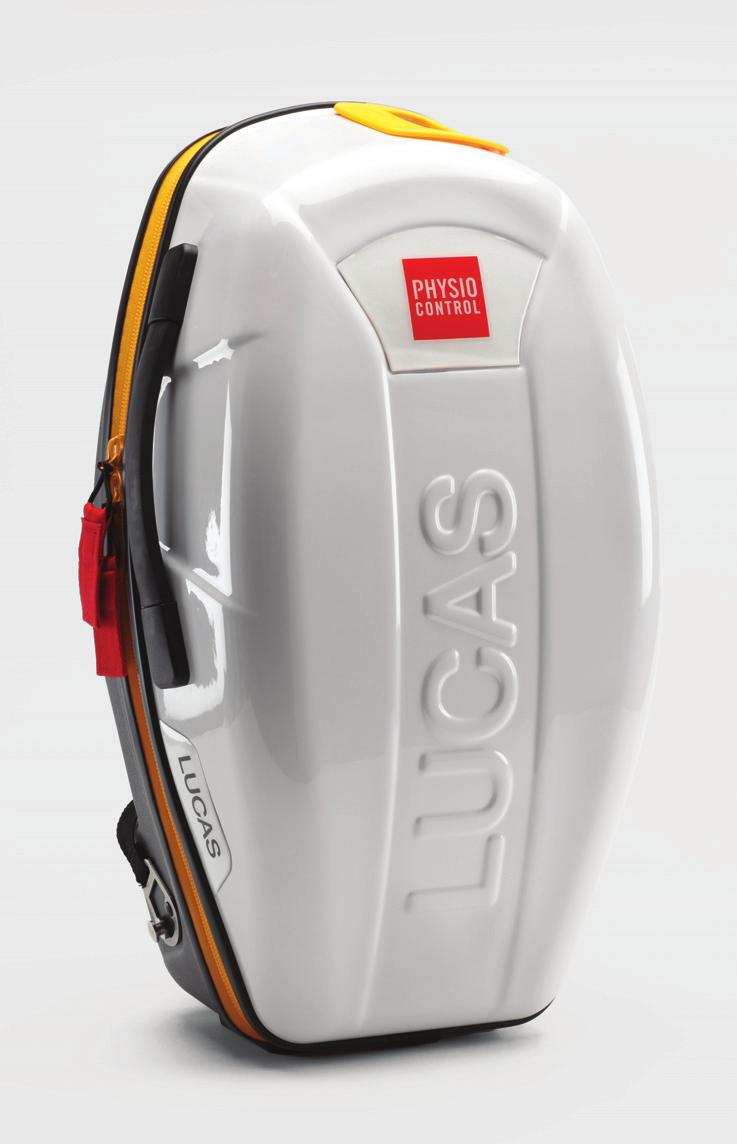

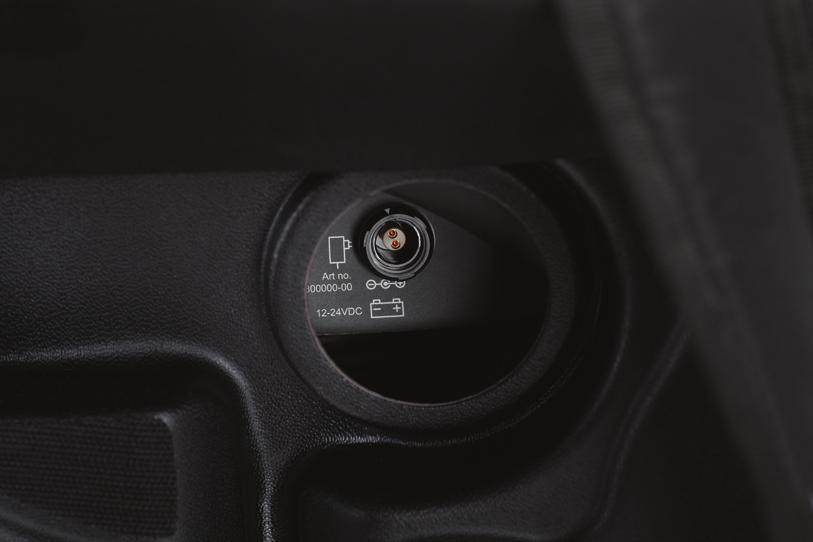

3 Plecak transportowy LUCAS Mocny. Inteligentny. Nowoczesny. Twardy plecak transportowy Poliwęglan Łatwy w czyszczeniu Odblaskowe elementy Duże, wielopunktowe uchwyty Duże uchwyty zamka błyskawicznego Regulowane paski plecaka Profilowana konstrukcja Kompaktowy, przenośny i trwały Zabezpieczone i dobrze zorganizowane wnętrze Inteligentnie zaprojektowana komora do przechowywania akcesoriów (akumulatora, pasków, przyssawek) Kompatybilny z urządzeniem LUCAS 2 Górne okienko Szybkie sprawdzenie stanu naładowania akumulatora (nacisnąć przycisk MUTE) Port ładowania (w tylnej części twardej obudowy) Ładowanie urządzenia bez wyjmowania go z plecaka

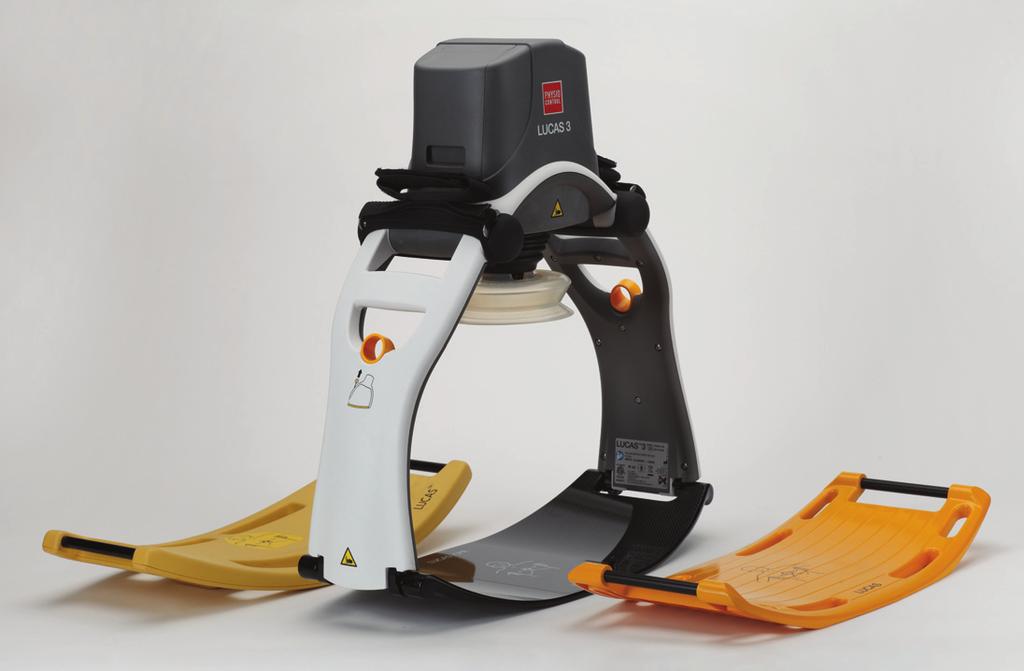

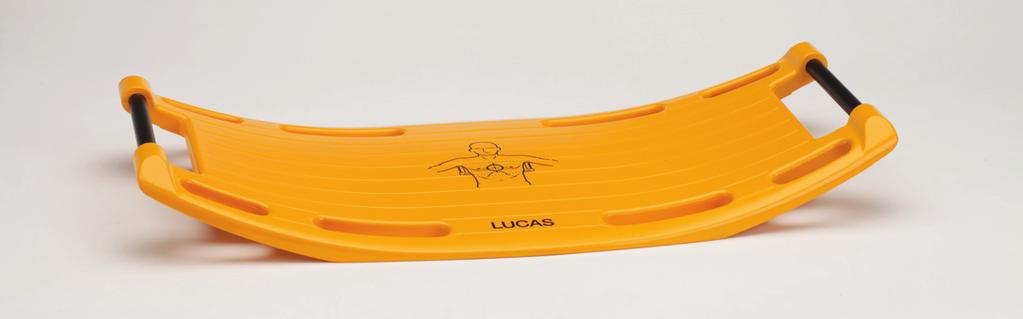

4 System do kompresji klatki piersiowej LUCAS 3 Cienka podkładka LUCAS Prosta. Cienka. Jeden element Cieńsza o ~50% Łatwy w czyszczeniu Ścięta krawędź, ułatwiająca dopasowanie Większa powierzchnia kontaktu z podłożem zapewniająca stabilność Dodatkowe punkty zamocowania do użytku podczas transportu Kompatybilność z urządzeniami LUCAS 2 Pracownia hemodynamiki/fluoroskopia Umożliwia wykonanie angiografii/angioplastyki w trakcie RKO z użyciem urządzenia LUCAS Delikatne cienie konstrukcji w widokach ukośnych (patrz angiogram) W celu osiągnięcia optymalnych wyników należy użyć dedykowanej podkładki dla PCI (dostępnej do nabycia osobno)

5 Komunikacja z urządzeniem LUCAS Eksport i analiza dancyh. Funkcja obsługi danych Funkcja łączności Bluetooth Łatwość podłączenia do PC/Windows Oprogramowanie do tworzenia raportów LUCAS Przeznaczone do przeglądu raporty po zdarzeniu dotyczące wyników pracy urządzenia Generator raportów LUCAS Możliwość wglądu w dane dotyczące wyników pracy urządzenia LUCAS po zakończeniu zdarzenia lub zmiany Opis urządzenia, zakres czasowy i dziennik zdarzeń Dane statystyczne dotyczące ucisków klatki piersiowej za pomocą urządzenia LUCAS, tryby użytkownika oraz alarmy i alerty LUCAS 3 Chest Compression System Incident ID: Device Type: LUCAS 3 Chest Compression System Patient ID: Device ID: Patient Name: Serial Number: Device Power On: 5/6/ :01:48 PM Software Version: LUCAS0 v Recording Duration: 00:51:46 Duration: 00:51:04 *Times have been adjusted by the system. LUCAS DATA LUCAS 3 Chest Compression System Device Power On: 5/6/ :01:48 PM Serial Number: *Times have been adjusted by the system. LUCAS TIME GRAPH 12:01:48 PM 12:03:33 PM 12:05:19 PM 12:07:05 PM 12:08:51 PM 12:10:37 PM 12:12:23 PM 12:14:09 PM 12:15:55 PM LUCAS compressions ratio (/total time) Compression rate (average) 12:16:48 PM 12:18:33 PM 12:20:19 PM 12:22:05 PM 12:23:51 PM 12:25:37 PM 12:27:23 PM 12:29:09 PM 12:30:55 PM Compression count: :31:48 PM 12:33:33 PM 12:35:19 PM 12:37:05 PM 12:38:51 PM 12:40:37 PM 12:42:23 PM 12:44:09 PM 12:45:55 PM over 10 sec: Longest pause: 74 sec 12:46:48 PM 12:48:33 PM 12:50:19 PM 12:52:05 PM 12:53:51 PM 12:55:37 PM 12:57:23 PM 12:59:09 PM 1:00:55 PM 87% :34 / 51:04 per minute LUCAS 3.0 Technical Specifications LUCAS compression depth (nominal patient): Patients with sternum height over 7.3 inches / 18.5 cm: 2.1 ± 0.1 inches / 5.3 ± 0.2 cm. Smaller patients with sternum height less than 7.3 inches / 18.5 cm: 1.5 to 2.1 inches / 4.0 to 5.3 cm. LUCAS compression rate: 102 ± 2 compressions per minute LUCAS compression duty cycle: 50 ± 5% 2016 Physio-Control, Inc. All rights reserved. CaseReports Version Physio-Control, Inc. All rights reserved. CaseReports Version Podsumowanie danych z urządzenia Wykresy relacji w czasie i częstotliwości ucisków do szybkiego odczytu Dane dotyczące ucisków i przerw Wykres w czasie Wykres w czasie od pierwszego do ostatniego ucisku za pomocą urządzenia LUCAS Automatyczne podświetlenie przerw Dziennik zdarzeń Informacje o interakcji użytkownika, trybie pracy urządzenia, stopniu naładowania akumulatora i wszystkich alarmach

6 System do kompresji klatki piersiowej LUCAS 3 System LUCAS Eksport i analiza dancyh. Podsumowanie danych z urządzenia LUCAS 3 Chest Compression System Incident ID: Device Type: LUCAS 3 Chest Compression System Patient ID: Device ID: Patient Name: Serial Number: Device Power On: 5/6/ :01:48 PM Software Version: LUCAS0 v Recording Duration: 00:51:46 Duration: 00:51:04 *Times have been adjusted by the system. LUCAS DATA LUCAS compressions ratio Compression rate (/total time) (average) Compression count: 4558 over 10 sec: Longest pause: 74 sec % :34 / 51:04 per minute LUCAS 3.0 Technical Specifications LUCAS compression depth (nominal patient): Patients with sternum height over 7.3 inches / 18.5 cm: 2.1 ± 0.1 inches / 5.3 ± 0.2 cm. Nazwa urządzenia, data zdarzenia, godzina i czas trwania zdarzenia Systematyczne, wysokiej jakości uciski za pomocą urządzenia LUCAS Liczba ucisków, przerw >10 sekund oraz wskazanie czasu najdłuższej przerwy Relacja pomiędzy pierwszym a ostatnim uciskiem za pomocą urządzenia LUCAS Dane techniczne urządzenia LUCAS Smaller patients with sternum height less than 7.3 inches / 18.5 cm: 1.5 to 2.1 inches / 4.0 to 5.3 cm. LUCAS compression rate: 102 ± 2 compressions per minute LUCAS compression duty cycle: 50 ± 5% 2016 Physio-Control, Inc. All rights reserved. CaseReports Version Wykres w czasie LUCAS 3 Chest Compression System Device Power On: 5/6/ :01:48 PM Serial Number: *Times have been adjusted by the system. LUCAS TIME GRAPH 12:01:48 PM 12:03:33 PM 12:05:19 PM 12:07:05 PM 12:08:51 PM 12:10:37 PM 12:12:23 PM 12:14:09 PM 12:15:55 PM Oś czasu Przerwy (ustalane automatycznie przez urządzenie lub inicjowane przez użytkownika) Uciski (tylko urządzenie) 12:16:48 PM 12:18:33 PM 12:20:19 PM 12:22:05 PM 12:23:51 PM 12:25:37 PM 12:27:23 PM 12:29:09 PM 12:30:55 PM 12:31:48 PM 12:33:33 PM 12:35:19 PM 12:37:05 PM 12:38:51 PM 12:40:37 PM 12:42:23 PM 12:44:09 PM 12:45:55 PM 12:46:48 PM 12:48:33 PM 12:50:19 PM 12:52:05 PM 12:53:51 PM 12:55:37 PM 12:57:23 PM 12:59:09 PM 1:00:55 PM

7 Dane techniczne Uciski Dane techniczne akumulatora Częstotliwość ucisków: 102 ± 2 uciski na minutę Głębokość ucisku (u typowego pacjenta) 53 mm ± 2 mm u pacjentów z wysokością mostka ponad 185 mm 40 do 53 mm u pacjentów z wysokością mostka poniżej 185 mm Cykl kompresji/dekompresji: 50 ± 5% Pacjenci kwalifikujący się do terapii: Wysokość mostka: 17 30,3 cm Maksymalna szerokość klatki piersiowej: 45 cm Użycie urządzenia LUCAS nie jest ograniczone masą ciała pacjenta. Dane techniczne urządzenia Wysokość x szerokość x głębokość (po zmontowaniu): 56 x 52 x 24 cm Wysokość x szerokość x głębokość (złożone w plecaku): 58 x 33 x 26 cm Ciężar urządzenia z akumulatorem (bez pasków): 8,0 kg Temperatura przechowywania urządzenia: -20 C do +70 C Klasa IP urządzenia: IP43 Działanie Źródło zasilania: Akumulator - ładowalny, z polimeru litowo-jonowego oraz, opcjonalnie, zasilanie zewnętrzne 230V lub kabel samochodowy 12V Czas działania akumulatora (typowy): 45 minut (typowo), wydłużony czas pracy z użyciem (opcjonalnie) zewnętrznego źródła zasilania lub kabla samochodowego Zewnętrzne źródło zasilania: VAC, 50/60 Hz, 2,3 A, klasa II, wyjście 24 VDC, 4,2 A Samochodowy kabel zasilania: Napięcie / Natężenie VDC / 0-10 A Temperatura robocza: 0 C do +40 C -20 C przez 1 godzinę po przechowywaniu w temperaturze pokojowej Czas ładowania akumulatora: Ładowanie w urządzeniu LUCAS za pośrednictwem zasilania zewnętrznego- poniżej dwóch godzin w temperaturze pokojowej (+22 C) Ładowanie w zewnętrznej ładowarce LUCAS - poniżej czterech godzin w temperaturze pokojowej (+22 C) Ciężar akumulatora: 0,6 kg Pojemność akumulatora: 3300 mah (typowo), 86 Wh Napięcie akumulatora: 25,9 V Wymagany okres dla wymiany akumulatora: zaleca się wymianę akumulatora co 3-4 lata lub po 200 użyciach (każde trwające ponad 10 minut) Temperatura ładowania akumulatora: 0 C do +40 C (preferowane +20 C do +25 C) Temperatura przechowywania akumulatora: Temp. otoczenia 0 C do +40 C i -20 C do +70 C przez okres krótszy niż miesiąc Klasa IP akumulatora: IP44 Transmisja danych po zdarzeniu Moduł radiowy: Bluetooth v2.1 + EDR klasa 1 do 3 Mbps, metoda modulacji; 8DPSK, π/4 DQPSK, GFSKFSK, kanał sterujący; BT 2,4 GHz: Kan. 0 do 78, zakres częstotliwości; 2,4000 to 2,4835 GHz, częstotliwość radiowa; moc wyjściowa (Bluetooth) Maks dbm Wszystkie dane techniczne odnoszą się do temperatury C, o ile nie określono inaczej.

8 W celu uzyskania dalszych informacji prosimy o kontakt z lokalnym przedstawicielem Physio-Control lub odwiedzenie strony Physio-Control Headquarters Willows Road NE Redmond, WA USA Tel Fax Physio-Control Operations Netherlands B.V. HQ Europe, Middle East & Africa UP Office Building Piet Heinkade 55, 1019 GM Amsterdam NL Tel +31 (0) Fax +31 (0) Physio-Control Poland Sales Sp. z o.o. Plac Joachima Lelewela Warszawa Tel Fax Jolife AB, Scheelevägen 17, Ideon Science Park, SE LUND, Sweden 2016 Physio-Control, Inc. Szczegóły techniczne mogą ulec zmianie bez uprzedzenia. GDR _A
