1 Hilti. Doskonałość. Niezawodność.

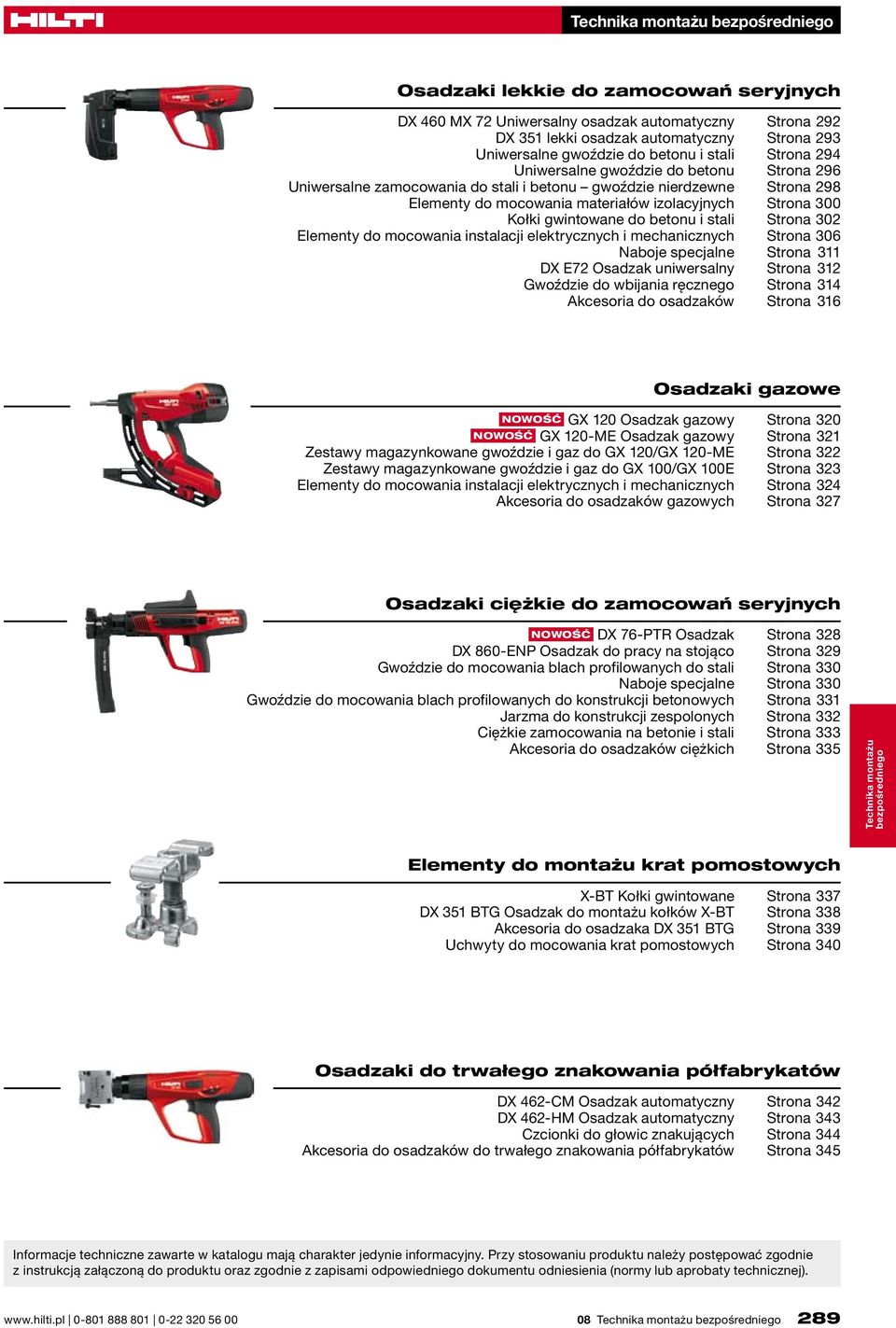

2 Osadzaki lekkie do zamocowań seryjnych DX 460 MX 72 Uniwersalny osadzak automatyczny Strona 292 DX 351 lekki osadzak automatyczny Strona 293 Uniwersalne gwoździe do betonu i stali Strona 294 Uniwersalne gwoździe do betonu Strona 296 Uniwersalne zamocowania do stali i betonu gwoździe nierdzewne Strona 298 Elementy do mocowania materiałów izolacyjnych Strona 300 Kołki gwintowane do betonu i stali Strona 302 Elementy do mocowania instalacji elektrycznych i mechanicznych Strona 306 Naboje specjalne Strona 311 DX E72 Osadzak uniwersalny Strona 312 Gwoździe do wbijania ręcznego Strona 314 Akcesoria do osadzaków Strona 316 Osadzaki gazowe NOWOŚĆ GX 120 Osadzak gazowy Strona 320 NOWOŚĆ GX 120-ME Osadzak gazowy Strona 321 Zestawy magazynkowane gwoździe i gaz do GX 120/GX 120-ME Strona 322 Zestawy magazynkowane gwoździe i gaz do GX 100/GX 100E Strona 323 Elementy do mocowania instalacji elektrycznych i mechanicznych Strona 324 Akcesoria do osadzaków gazowych Strona 327 Osadzaki ciężkie do zamocowań seryjnych NOWOŚĆ DX 76-PTR Osadzak Strona 328 DX 860-ENP Osadzak do pracy na stojąco Strona 329 Gwoździe do mocowania blach profilowanych do stali Strona 330 Naboje specjalne Strona 330 Gwoździe do mocowania blach profilowanych do konstrukcji betonowych Strona 331 Jarzma do konstrukcji zespolonych Strona 332 Ciężkie zamocowania na betonie i stali Strona 333 Akcesoria do osadzaków ciężkich Strona 335 Elementy do montażu krat pomostowych X-BT Kołki gwintowane Strona 337 DX 351 BTG Osadzak do montażu kołków X-BT Strona 338 Akcesoria do osadzaka DX 351 BTG Strona 339 Uchwyty do mocowania krat pomostowych Strona 340 Osadzaki do trwałego znakowania półfabrykatów DX 462-CM Osadzak automatyczny Strona 342 DX 462-HM Osadzak automatyczny Strona 343 Czcionki do głowic znakujących Strona 344 Akcesoria do osadzaków do trwałego znakowania półfabrykatów Strona 345 Informacje techniczne zawarte w katalogu mają charakter jedynie informacyjny. Przy stosowaniu produktu należy postępować zgodnie z instrukcją załączoną do produktu oraz zgodnie z zapisami odpowiedniego dokumentu odniesienia (normy lub aprobaty technicznej)

3 System montażu DX Metoda montażu DX Hilti Metoda DX polega na wbijaniu elementu mocującego w podłoże betonowe lub stalowe bez pośrednictwa innych elementów, np. tulejek plastikowych. Osadzak DX skonstruowany przez firmę Hilti w latach 50 tych, w którym zastosowano pierwszy raz tzw. tłok pośredni, stanowił technologiczny przełom w zakresie lekkich zamocowań w budownictwie. Technologia DX była stale ulepszana przez co stała się obecnie jedną z najbardziej uniwersalnych metod zamocowań w budownictwie. Jest to również najszybsza i najbardziej komfortowa metoda zamocowań. Mechanizmy powodujące powstanie zamocowania Podłoże: stal Osadzak automatyczny DX 460 Gdy element mocujący wbijany jest w stal, wówczas w miejscu wbicia następuje elastyczne i plastyczne odkształcenie / przemieszczenie stali. Siły reakcji stali oddziałujące na element mocujący powodują powstanie zamocowania siłą tarcia (zaciskanie). Podczas procesu osadzania powstaje tzw. połączenie kształtowe między elementem mocującym i podłożem, częściowe zgrzanie elementu mocującego z materiałem podłoża. Podłoże: beton Przy osadzaniu elementu mocującego w betonie następuje zagęszczenie betonu. Duża ilość ciepła powstała przy osadzaniu sprawia, że beton spieka się z materiałem elementu mocującego. Wytrzymałość tego spieczonego połączenia jest w istocie większa niż wytrzymałość połączenia siłami tarcia (przez zaciskanie), powstałymi na skutek wystąpienia sił reakcji betonu na element mocujący. Osadzak gazowy GX 120 Osadzaki gazowe Hilti W osadzakach gazowych Hilti GX 120 / GX 120-ME zastosowano innowacyjne rozwiązania konstrukcyjne takie jak elektroniczny system dozowania gazu współdziałający ze zmodyfikowanym pojemnikiem z gazem, wskaźnik zużycia gazu oraz regulację siły osadzenia gwoździa. Powyższe rozwiązania czynią z osadzaków gazowych Hilti wydajne i ekonomiczne narzędzia do mocowania łączników w stali i betonie

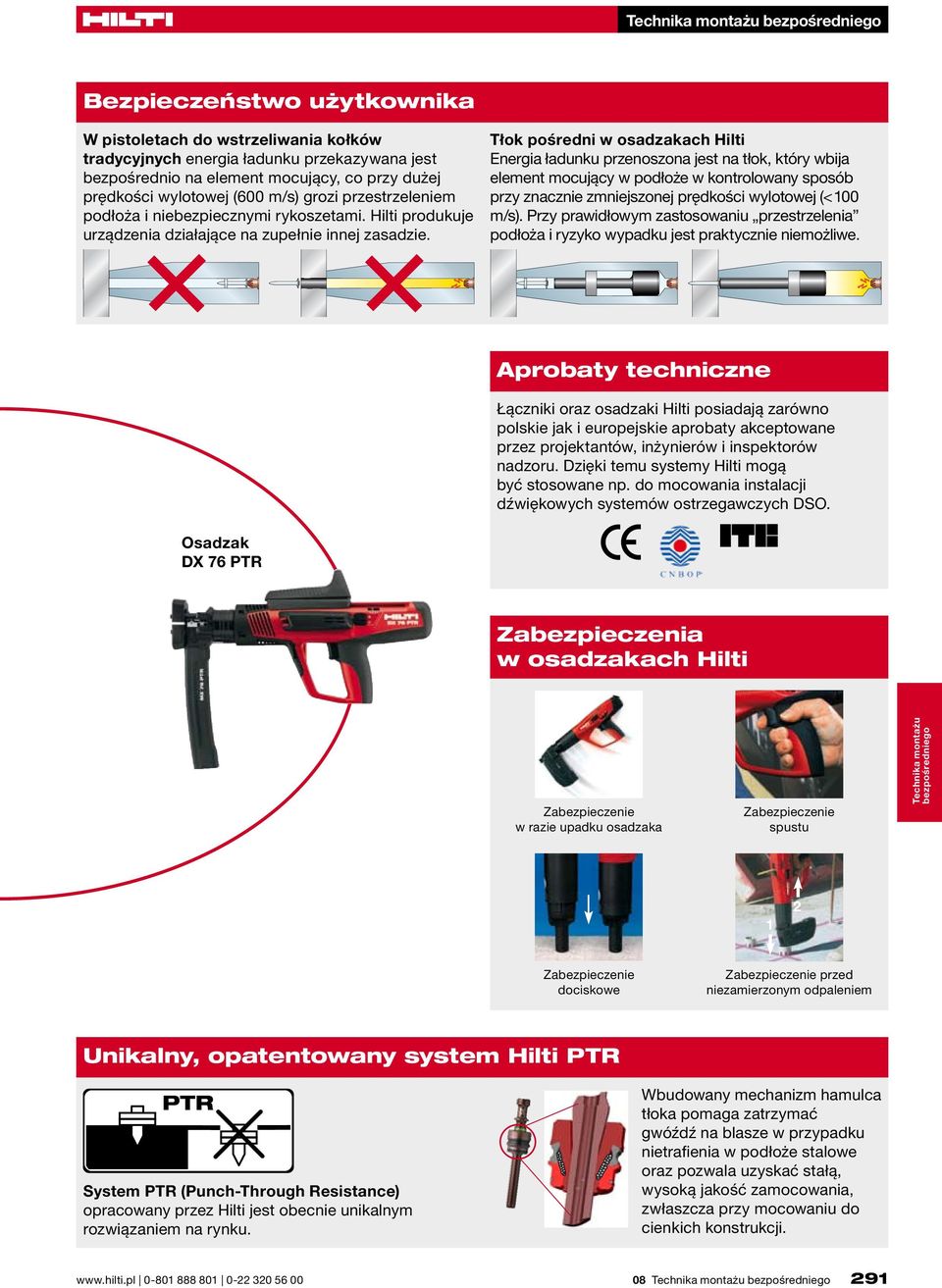

4 Bezpieczeństwo użytkownika W pistoletach do wstrzeliwania kołków tradycyjnych energia ładunku przekazywana jest bezpośrednio na element mocujący, co przy dużej prędkości wylotowej (600 m/s) grozi przestrzeleniem podłoża i niebezpiecznymi rykoszetami. Hilti produkuje urządzenia działające na zupełnie innej zasadzie. Tłok pośredni w osadzakach Hilti Energia ładunku przenoszona jest na tłok, który wbija element mocujący w podłoże w kontrolowany sposób przy znacznie zmniejszonej prędkości wylotowej (< 100 m/s). Przy prawidłowym zastosowaniu przestrzelenia podłoża i ryzyko wypadku jest praktycznie niemożliwe. Aprobaty techniczne Łączniki oraz osadzaki Hilti posiadają zarówno polskie jak i europejskie aprobaty akceptowane przez projektantów, inżynierów i inspektorów nadzoru. Dzięki temu systemy Hilti mogą być stosowane np. do mocowania instalacji dźwiękowych systemów ostrzegawczych DSO. Osadzak DX 76 PTR Zabezpieczenia w osadzakach Hilti Zabezpieczenie w razie upadku osadzaka Zabezpieczenie spustu 1 2 Zabezpieczenie dociskowe Zabezpieczenie przed niezamierzonym odpaleniem Unikalny, opatentowany system Hilti PTR PTR System PTR (Punch-Through Resistance) opracowany przez Hilti jest obecnie unikalnym rozwiązaniem na rynku. Wbudowany mechanizm hamulca tłoka pomaga zatrzymać gwóźdź na blasze w przypadku nietrafienia w podłoże stalowe oraz pozwala uzyskać stałą, wysoką jakość zamocowania, zwłaszcza przy mocowaniu do cienkich konstrukcji

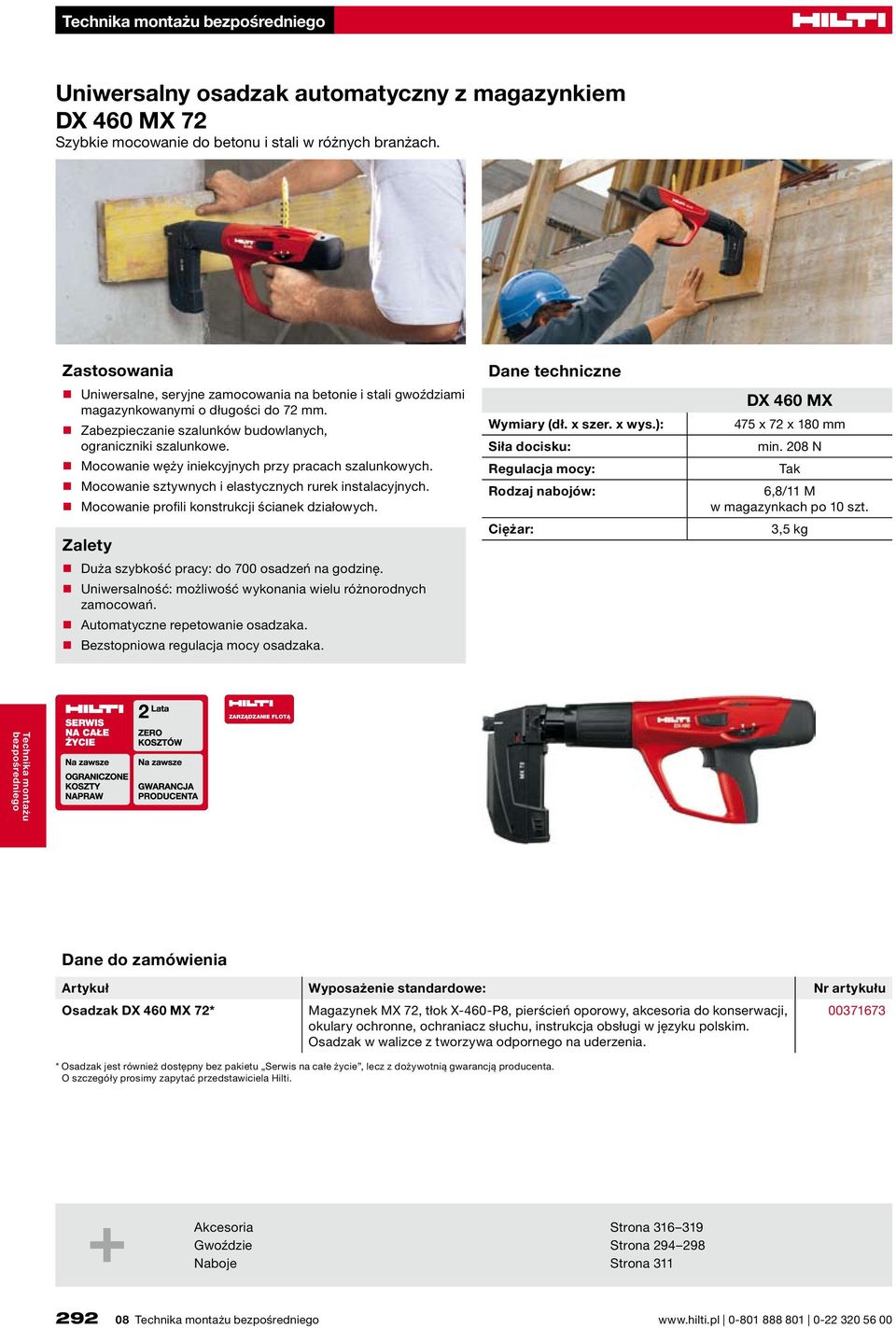

5 Uniwersalny osadzak automatyczny z magazynkiem DX 460 MX 72 Szybkie mocowanie do betonu i stali w różnych branżach. Uniwersalne, seryjne zamocowania na betonie i stali gwoździami magazynkowanymi o długości do 72 mm. Zabezpieczanie szalunków budowlanych, ograniczniki szalunkowe. Mocowanie węży iniekcyjnych przy pracach szalunkowych. Mocowanie sztywnych i elastycznych rurek instalacyjnych. Mocowanie profili konstrukcji ścianek działowych. Duża szybkość pracy: do 700 osadzeń na godzinę. Uniwersalność: możliwość wykonania wielu różnorodnych zamocowań. Automatyczne repetowanie osadzaka. Bezstopniowa regulacja mocy osadzaka. Dane techniczne Wymiary (dł. x szer. x wys.): Siła docisku: Regulacja mocy: Rodzaj nabojów: Ciężar: DX 460 MX 475 x 72 x 180 mm min. 208 N Tak 6,8/11 M w magazynkach po 10 szt. 3,5 kg ZARZĄDZANIE FLOTĄ Dane do zamówienia Wyposażenie standardowe: Osadzak DX 460 MX 72* Magazynek MX 72, tłok X-460-P8, pierścień oporowy, akcesoria do konserwacji, okulary ochronne, ochraniacz słuchu, instrukcja obsługi w języku polskim. Osadzak w walizce z tworzywa odpornego na uderzenia * Osadzak jest również dostępny bez pakietu Serwis na całe życie, lecz z dożywotnią gwarancją producenta. O szczegóły prosimy zapytać przedstawiciela Hilti. Akcesoria Strona Gwoździe Strona Naboje Strona

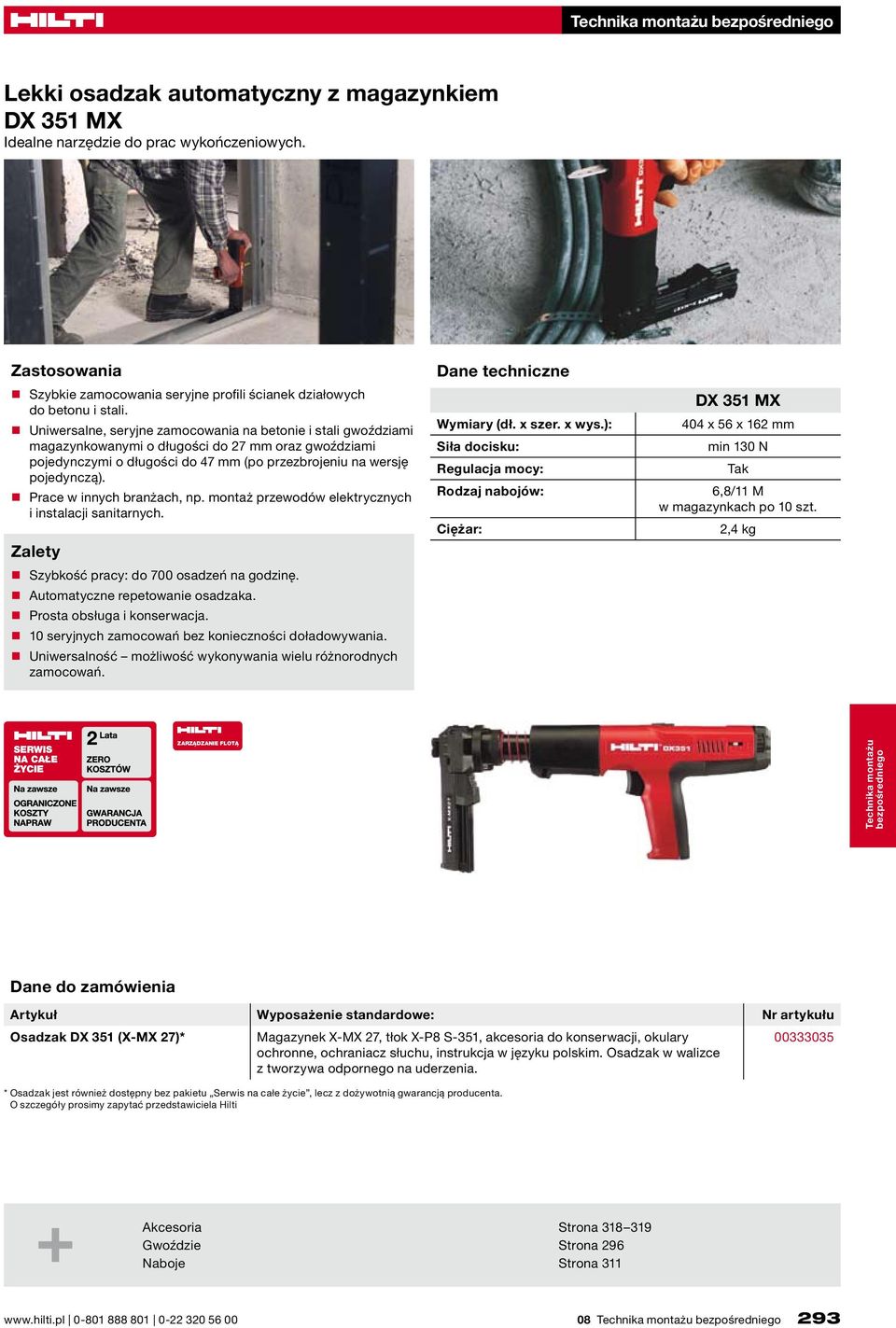

6 Lekki osadzak automatyczny z magazynkiem DX 351 MX Idealne narzędzie do prac wykończeniowych. Szybkie zamocowania seryjne profili ścianek działowych do betonu i stali. Uniwersalne, seryjne zamocowania na betonie i stali gwoździami magazynkowanymi o długości do 27 mm oraz gwoździami pojedynczymi o długości do 47 mm (po przezbrojeniu na wersję pojedynczą). Prace w innych branżach, np. montaż przewodów elektrycznych i instalacji sanitarnych. Szybkość pracy: do 700 osadzeń na godzinę. Automatyczne repetowanie osadzaka. Prosta obsługa i konserwacja. 10 seryjnych zamocowań bez konieczności doładowywania. Uniwersalność możliwość wykonywania wielu różnorodnych zamocowań. Dane techniczne Wymiary (dł. x szer. x wys.): Siła docisku: Regulacja mocy: Rodzaj nabojów: Ciężar: DX 351 MX 404 x 56 x 162 mm min 130 N Tak 6,8/11 M w magazynkach po 10 szt. 2,4 kg ZARZĄDZANIE FLOTĄ Dane do zamówienia Wyposażenie standardowe: Osadzak DX 351 (X-MX 27)* Magazynek X-MX 27, tłok X-P8 S-351, akcesoria do konserwacji, okulary ochronne, ochraniacz słuchu, instrukcja w języku polskim. Osadzak w walizce z tworzywa odpornego na uderzenia * Osadzak jest również dostępny bez pakietu Serwis na całe życie, lecz z dożywotnią gwarancją producenta. O szczegóły prosimy zapytać przedstawiciela Hilti Akcesoria Strona Gwoździe Strona 296 Naboje Strona

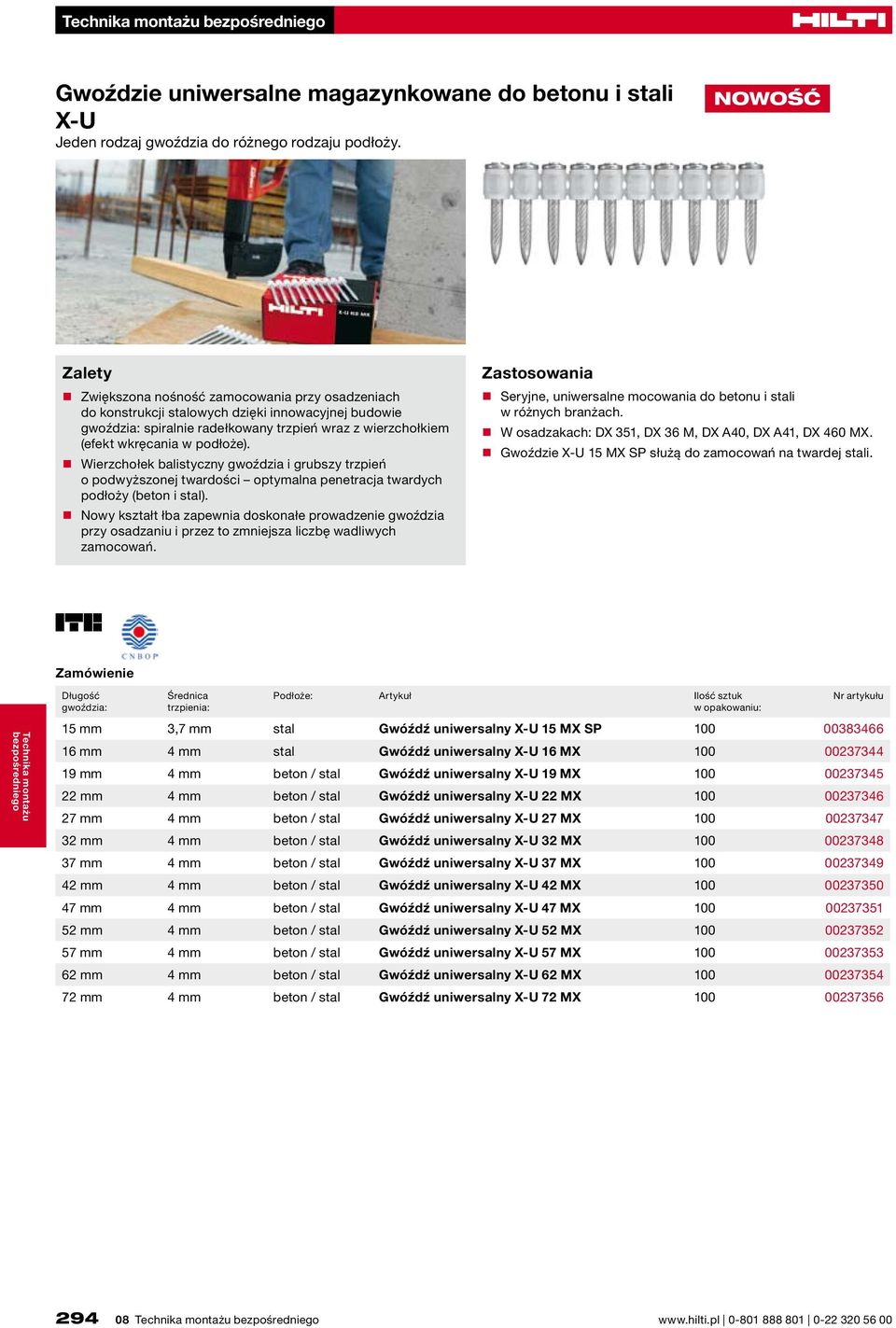

7 Gwoździe uniwersalne magazynkowane do betonu i stali X-U Jeden rodzaj gwoździa do różnego rodzaju podłoży. NOWOŚĆ Zwiększona nośność zamocowania przy osadzeniach do konstrukcji stalowych dzięki innowacyjnej budowie gwoździa: spiralnie radełkowany trzpień wraz z wierzchołkiem (efekt wkręcania w podłoże). Wierzchołek balistyczny gwoździa i grubszy trzpień o podwyższonej twardości optymalna penetracja twardych podłoży (beton i stal). Nowy kształt łba zapewnia doskonałe prowadzenie gwoździa przy osadzaniu i przez to zmniejsza liczbę wadliwych zamocowań. Seryjne, uniwersalne mocowania do betonu i stali w różnych branżach. W osadzakach: DX 351, DX 36 M, DX A40, DX A41, DX 460 MX. Gwoździe X-U 15 MX SP służą do zamocowań na twardej stali. gwoździa: Podłoże: 15 mm 3,7 mm stal Gwóźdź uniwersalny X-U 15 MX SP mm 4 mm stal Gwóźdź uniwersalny X-U 16 MX mm 4 mm beton / stal Gwóźdź uniwersalny X-U 19 MX mm 4 mm beton / stal Gwóźdź uniwersalny X-U 22 MX mm 4 mm beton / stal Gwóźdź uniwersalny X-U 27 MX mm 4 mm beton / stal Gwóźdź uniwersalny X-U 32 MX mm 4 mm beton / stal Gwóźdź uniwersalny X-U 37 MX mm 4 mm beton / stal Gwóźdź uniwersalny X-U 42 MX mm 4 mm beton / stal Gwóźdź uniwersalny X-U 47 MX mm 4 mm beton / stal Gwóźdź uniwersalny X-U 52 MX mm 4 mm beton / stal Gwóźdź uniwersalny X-U 57 MX mm 4 mm beton / stal Gwóźdź uniwersalny X-U 62 MX mm 4 mm beton / stal Gwóźdź uniwersalny X-U 72 MX

8 Gwoździe uniwersalne pojedyncze X-U P8 gwoździa: Podłoże: 16 mm 4 mm stal Gwóźdź uniwersalny X-U 16 P mm 4 mm beton / stal Gwóźdź uniwersalny X-U 19 P mm 4 mm beton / stal Gwóźdź uniwersalny X-U 22 P mm 4 mm beton / stal Gwóźdź uniwersalny X-U 27 P mm 4 mm beton / stal Gwóźdź uniwersalny X-U 32 P mm 4 mm beton / stal Gwóźdź uniwersalny X-U 37 P mm 4 mm beton / stal Gwóźdź uniwersalny X-U 42 P mm 4 mm beton / stal Gwóźdź uniwersalny X-U 47 P mm 4 mm beton / stal Gwóźdź uniwersalny X-U 52 P mm 4 mm beton / stal Gwóźdź uniwersalny X-U 57 P mm 4 mm beton / stal Gwóźdź uniwersalny X-U 62 P mm 4 mm beton / stal Gwóźdź uniwersalny X-U 72 P Gwoździe uniwersalne pojedyncze z podkładką stalową Ø 12 X-U S12 gwoździa: Podłoże: 16 mm 4 mm stal Gwóźdź uniwersalny X-U 16 S mm 4 mm beton / stal Gwóźdź uniwersalny X-U 19 S mm 4 mm beton / stal Gwóźdź uniwersalny X-U 22 S mm 4 mm beton / stal Gwóźdź uniwersalny X-U 27 S mm 4 mm beton / stal Gwóźdź uniwersalny X-U 32 S Gwoździe uniwersalne pojedyncze z podkładką stalową Ø 15 oraz o przekątnej 36 mm X-U S15/S36 gwoździa: Podłoże: 27 mm 4 mm beton Gwóźdź uniwersalny X-U 27 P8 S mm 4 mm beton Gwóźdź uniwersalny X-U 32 P8 S mm 4 mm beton Gwóźdź uniwersalny X-U 32 P8 S Gwoździe pojedyncze z tuleją stalową X-U 15 gwoździa: Podłoże 15 mm 3,7 mm stal Gwóźdź uniwersalny X-U 15 P8 TH

9 Gwoździe uniwersalne magazynkowane X-ZF Uniwersalne zamocowania na betonie niższej wytrzymałości. trzpienia 3,5 mm idealna do mocowania w świeżym betonie. Wysokość łba 2 mm. Gwoździe magazynkowe pozwalają na wykonywanie seryjnych zamocowań oszczędność czasu i kosztów. W osadzakach: DX 351, DX 36 M, DX A40, DX A41, DX 460 MX. Mocowanie na betonie do 30 N/mm². Prowizoryczne mocowanie szalunków, barier, przegród i podpór gwoździa: 27 mm 3,5 mm Gwóźdź uniwersalny X-ZF 27MX mm 3,5 mm Gwóźdź uniwersalny X-ZF 32MX mm 3,5 mm Gwóźdź uniwersalny X-ZF 37MX mm 3,5 mm Gwóźdź uniwersalny X-ZF 42MX mm 3,5 mm Gwóźdź uniwersalny X-ZF 47MX mm 3,5 mm Gwóźdź uniwersalny X-ZF 52MX mm 3,5 mm Gwóźdź uniwersalny X-ZF 62MX Gwoździe pojedyncze X-ZF gwoździa: 37 mm 3,5 mm Gwóźdź uniwersalny X-ZF 37P mm 3,5 mm Gwóźdź uniwersalny X-ZF 47P mm 3,5 mm Gwóźdź uniwersalny X-ZF 52P Gwoździe pojedyncze z podkładką stalową Ø 23 oraz o przekątnej 36 mm X-ZF gwoździa: 32 mm 3,5 mm Gwóźdź uniwersalny X-ZF 32P8S mm 3,5 mm Gwóźdź uniwersalny X-ZF 32P8S

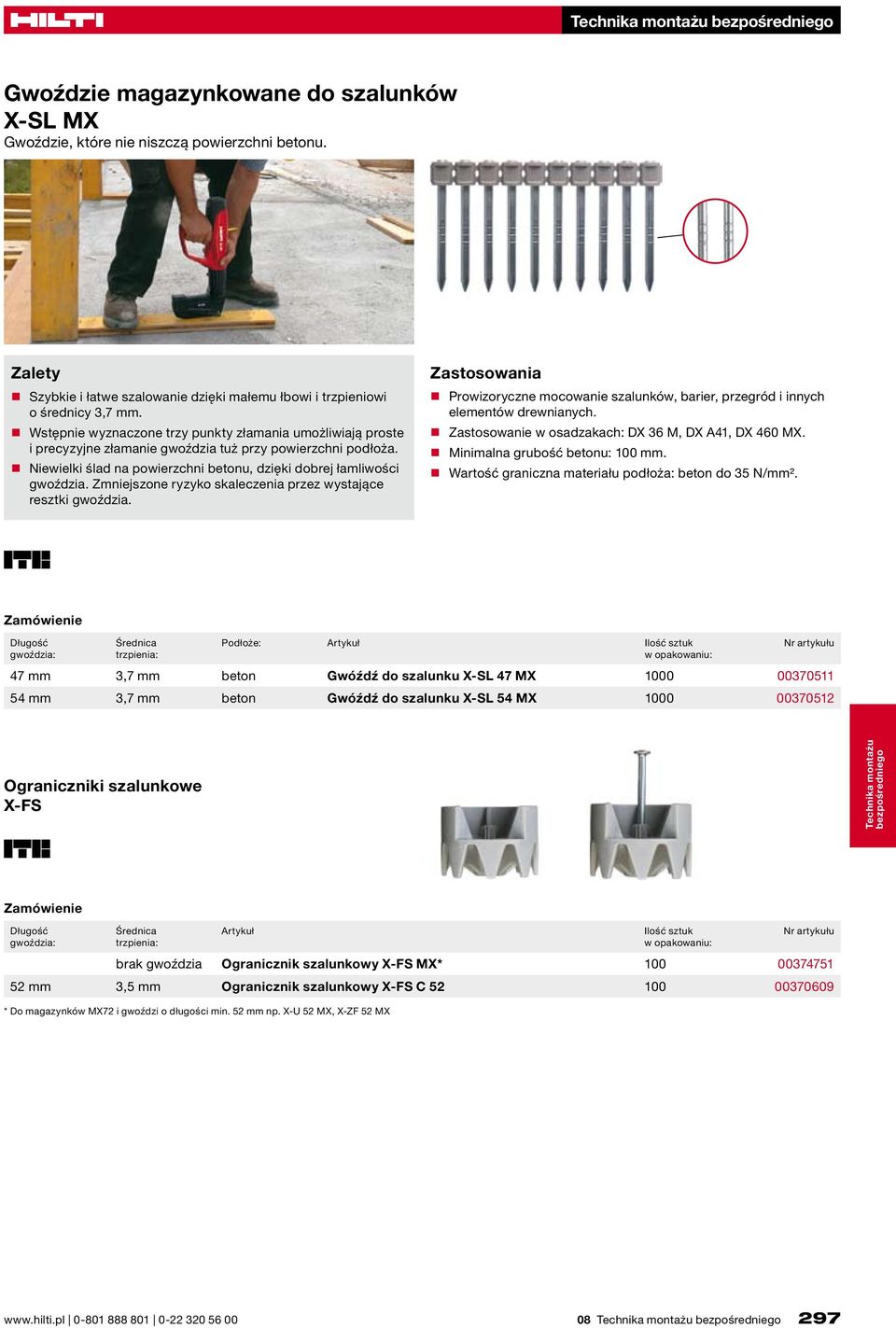

10 Gwoździe magazynkowane do szalunków X-SL MX Gwoździe, które nie niszczą powierzchni betonu. Szybkie i łatwe szalowanie dzięki małemu łbowi i trzpieniowi o średnicy 3,7 mm. Wstępnie wyznaczone trzy punkty złamania umożliwiają proste i precyzyjne złamanie gwoździa tuż przy powierzchni podłoża. Niewielki ślad na powierzchni betonu, dzięki dobrej łamliwości gwoździa. Zmniejszone ryzyko skaleczenia przez wystające resztki gwoździa. Prowizoryczne mocowanie szalunków, barier, przegród i innych elementów drewnianych. Zastosowanie w osadzakach: DX 36 M, DX A41, DX 460 MX. Minimalna grubość betonu: 100 mm. Wartość graniczna materiału podłoża: beton do 35 N/mm². gwoździa: Podłoże: 47 mm 3,7 mm beton Gwóźdź do szalunku X-SL 47 MX mm 3,7 mm beton Gwóźdź do szalunku X-SL 54 MX Ograniczniki szalunkowe X-FS gwoździa: brak gwoździa Ogranicznik szalunkowy X-FS MX* mm 3,5 mm Ogranicznik szalunkowy X-FS C * Do magazynków MX72 i gwoździ o długości min. 52 mm np. X-U 52 MX, X-ZF 52 MX

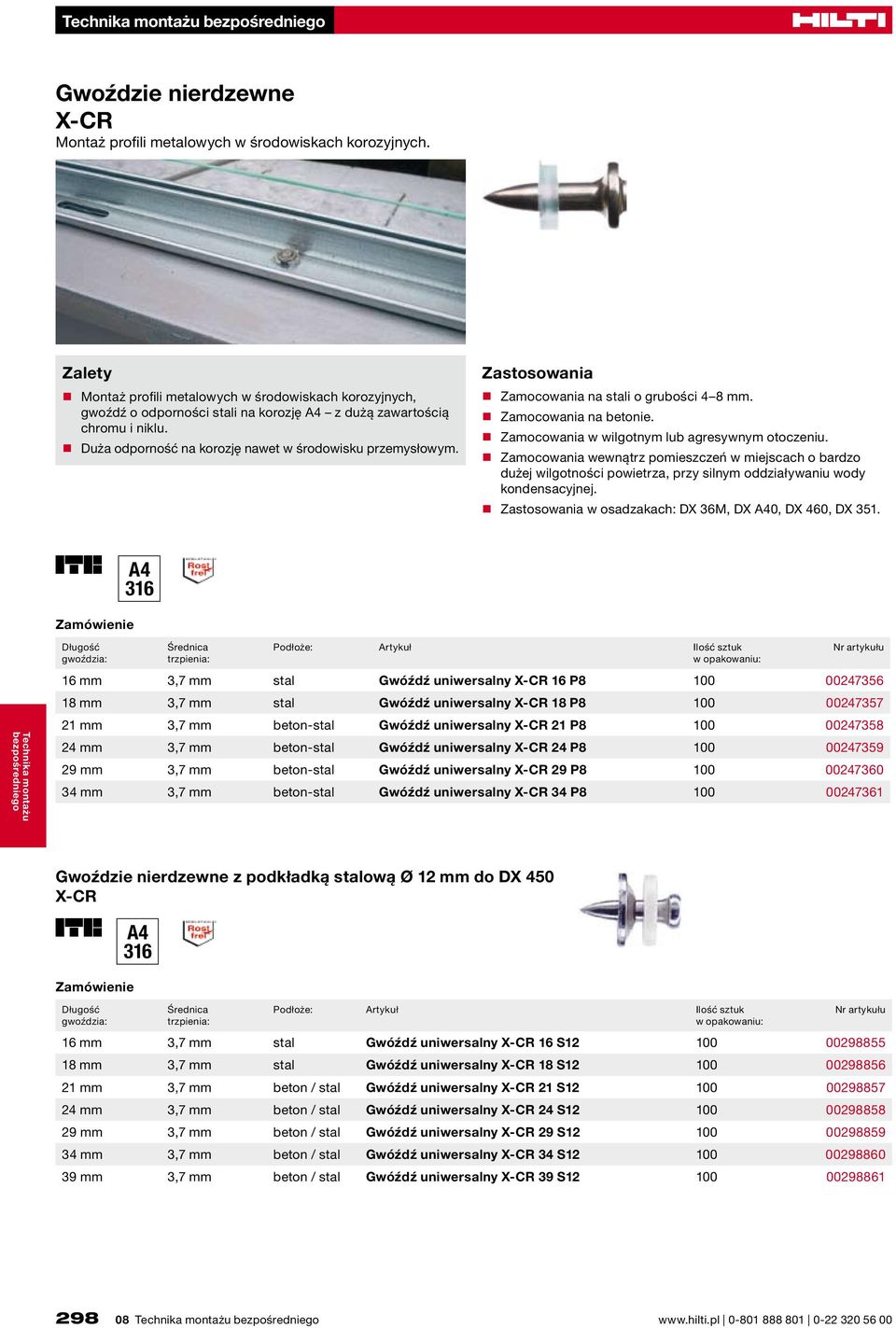

11 Gwoździe nierdzewne X-CR Montaż profili metalowych w środowiskach korozyjnych. Montaż profili metalowych w środowiskach korozyjnych, gwoźdź o odporności stali na korozję A4 z dużą zawartością chromu i niklu. Duża odporność na korozję nawet w środowisku przemysłowym. Zamocowania na stali o grubości 4 8 mm. Zamocowania na betonie. Zamocowania w wilgotnym lub agresywnym otoczeniu. Zamocowania wewnątrz pomieszczeń w miejscach o bardzo dużej wilgotności powietrza, przy silnym oddziaływaniu wody kondensacyjnej. w osadzakach: DX 36M, DX A40, DX 460, DX 351. A4 316 gwoździa: Podłoże: 16 mm 3,7 mm stal Gwóźdź uniwersalny X-CR 16 P mm 3,7 mm stal Gwóźdź uniwersalny X-CR 18 P mm 3,7 mm beton-stal Gwóźdź uniwersalny X-CR 21 P mm 3,7 mm beton-stal Gwóźdź uniwersalny X-CR 24 P mm 3,7 mm beton-stal Gwóźdź uniwersalny X-CR 29 P mm 3,7 mm beton-stal Gwóźdź uniwersalny X-CR 34 P Gwoździe nierdzewne z podkładką stalową Ø 12 mm do DX 450 X-CR gwoździa: A4 316 Podłoże: 16 mm 3,7 mm stal Gwóźdź uniwersalny X-CR 16 S mm 3,7 mm stal Gwóźdź uniwersalny X-CR 18 S mm 3,7 mm beton / stal Gwóźdź uniwersalny X-CR 21 S mm 3,7 mm beton / stal Gwóźdź uniwersalny X-CR 24 S mm 3,7 mm beton / stal Gwóźdź uniwersalny X-CR 29 S mm 3,7 mm beton / stal Gwóźdź uniwersalny X-CR 34 S mm 3,7 mm beton / stal Gwóźdź uniwersalny X-CR 39 S

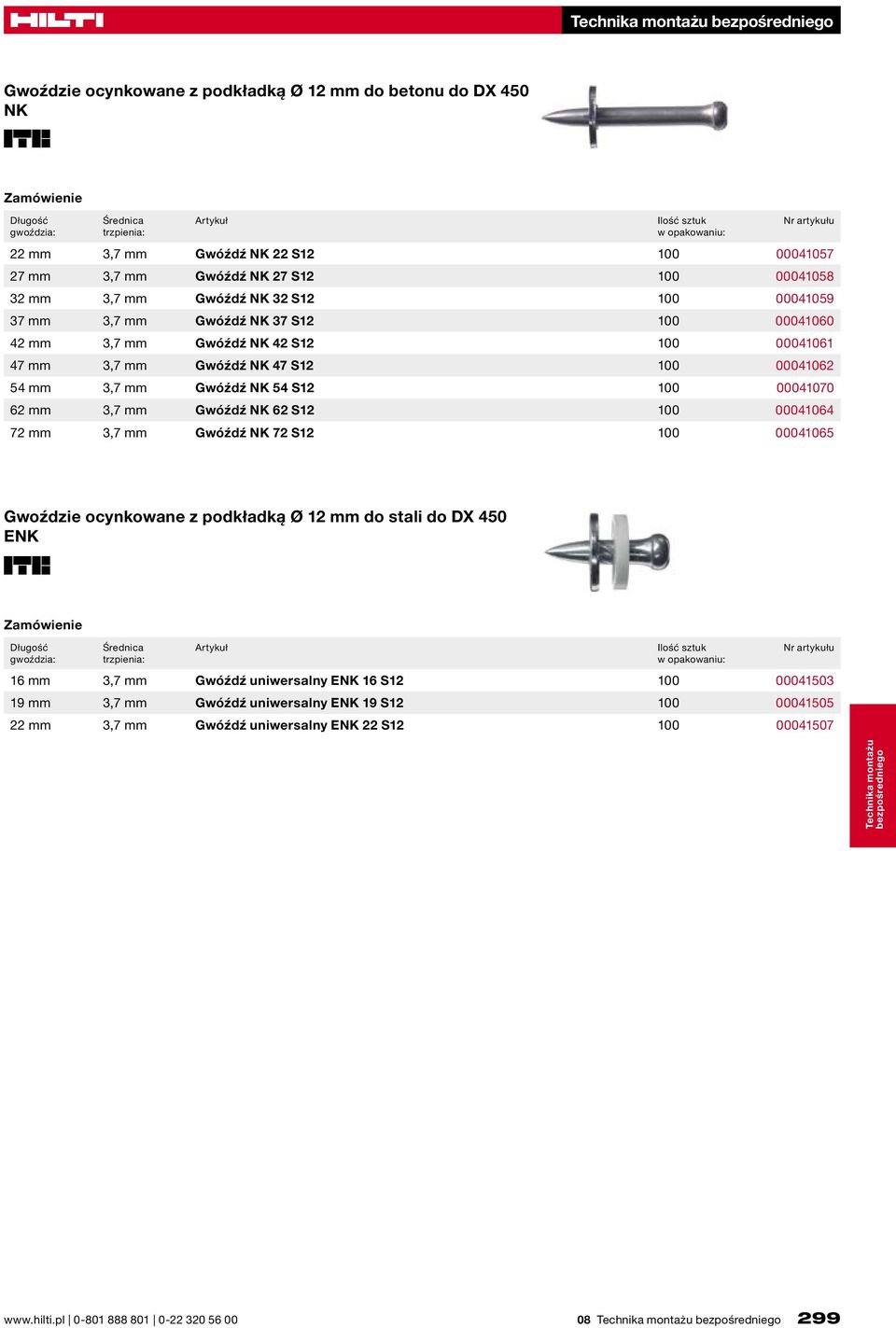

12 Gwoździe ocynkowane z podkładką Ø 12 mm do betonu do DX 450 NK gwoździa: 22 mm 3,7 mm Gwóźdź NK 22 S mm 3,7 mm Gwóźdź NK 27 S mm 3,7 mm Gwóźdź NK 32 S mm 3,7 mm Gwóźdź NK 37 S mm 3,7 mm Gwóźdź NK 42 S mm 3,7 mm Gwóźdź NK 47 S mm 3,7 mm Gwóźdź NK 54 S mm 3,7 mm Gwóźdź NK 62 S mm 3,7 mm Gwóźdź NK 72 S Gwoździe ocynkowane z podkładką Ø 12 mm do stali do DX 450 ENK gwoździa: 16 mm 3,7 mm Gwóźdź uniwersalny ENK 16 S mm 3,7 mm Gwóźdź uniwersalny ENK 19 S mm 3,7 mm Gwóźdź uniwersalny ENK 22 S

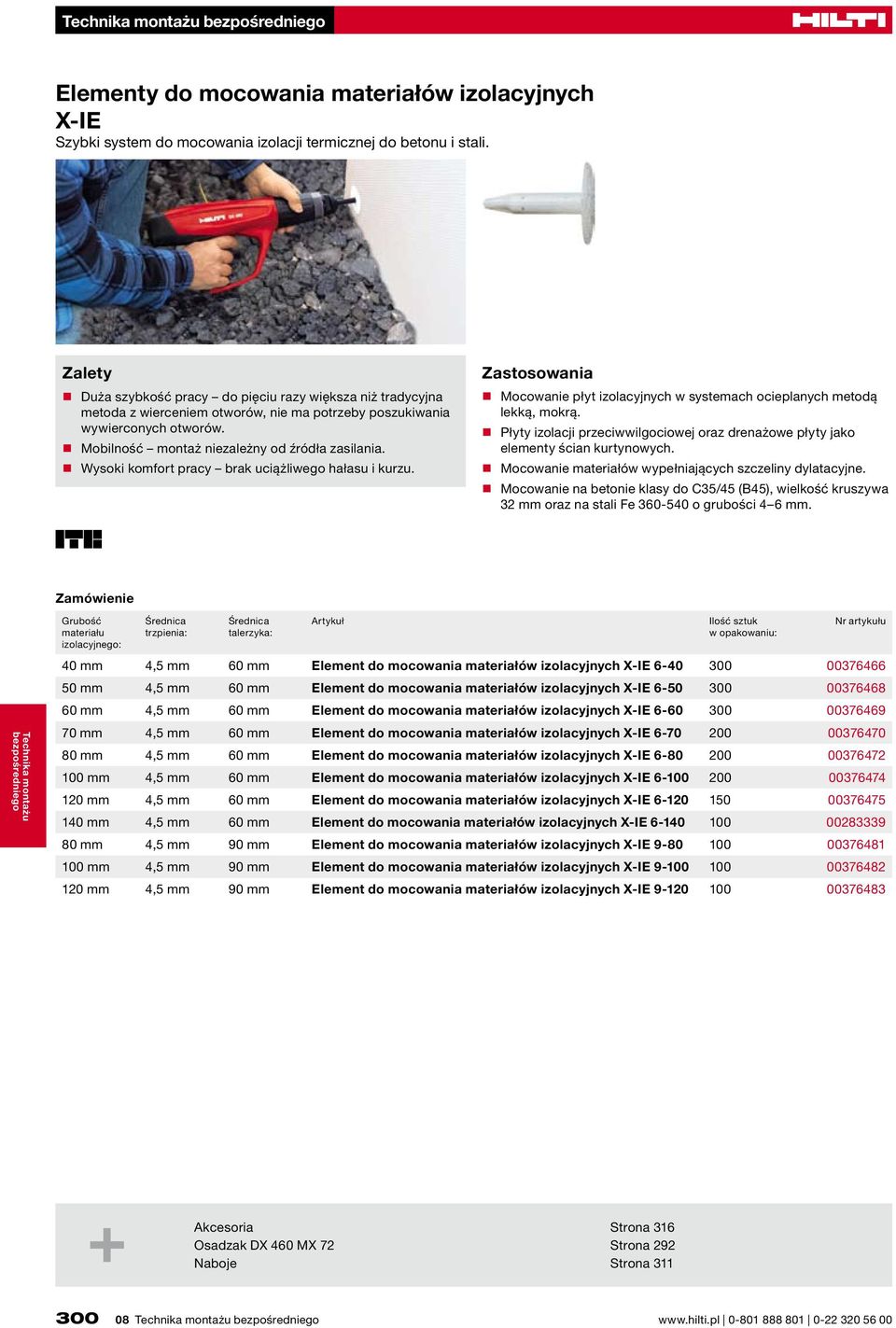

13 Elementy do mocowania materiałów izolacyjnych X-IE Szybki system do mocowania izolacji termicznej do betonu i stali. Duża szybkość pracy do pięciu razy większa niż tradycyjna metoda z wierceniem otworów, nie ma potrzeby poszukiwania wywierconych otworów. Mobilność montaż niezależny od źródła zasilania. Wysoki komfort pracy brak uciążliwego hałasu i kurzu. Mocowanie płyt izolacyjnych w systemach ocieplanych metodą lekką, mokrą. Płyty izolacji przeciwwilgociowej oraz drenażowe płyty jako elementy ścian kurtynowych. Mocowanie materiałów wypełniających szczeliny dylatacyjne. Mocowanie na betonie klasy do C35/45 (B45), wielkość kruszywa 32 mm oraz na stali Fe o grubości 4 6 mm. Grubość materiału izolacyjnego: talerzyka: 40 mm 4,5 mm 60 mm Element do mocowania materiałów izolacyjnych X-IE mm 4,5 mm 60 mm Element do mocowania materiałów izolacyjnych X-IE mm 4,5 mm 60 mm Element do mocowania materiałów izolacyjnych X-IE mm 4,5 mm 60 mm Element do mocowania materiałów izolacyjnych X-IE mm 4,5 mm 60 mm Element do mocowania materiałów izolacyjnych X-IE mm 4,5 mm 60 mm Element do mocowania materiałów izolacyjnych X-IE mm 4,5 mm 60 mm Element do mocowania materiałów izolacyjnych X-IE mm 4,5 mm 60 mm Element do mocowania materiałów izolacyjnych X-IE mm 4,5 mm 90 mm Element do mocowania materiałów izolacyjnych X-IE mm 4,5 mm 90 mm Element do mocowania materiałów izolacyjnych X-IE mm 4,5 mm 90 mm Element do mocowania materiałów izolacyjnych X-IE Akcesoria Strona 316 Osadzak DX 460 MX 72 Strona 292 Naboje Strona

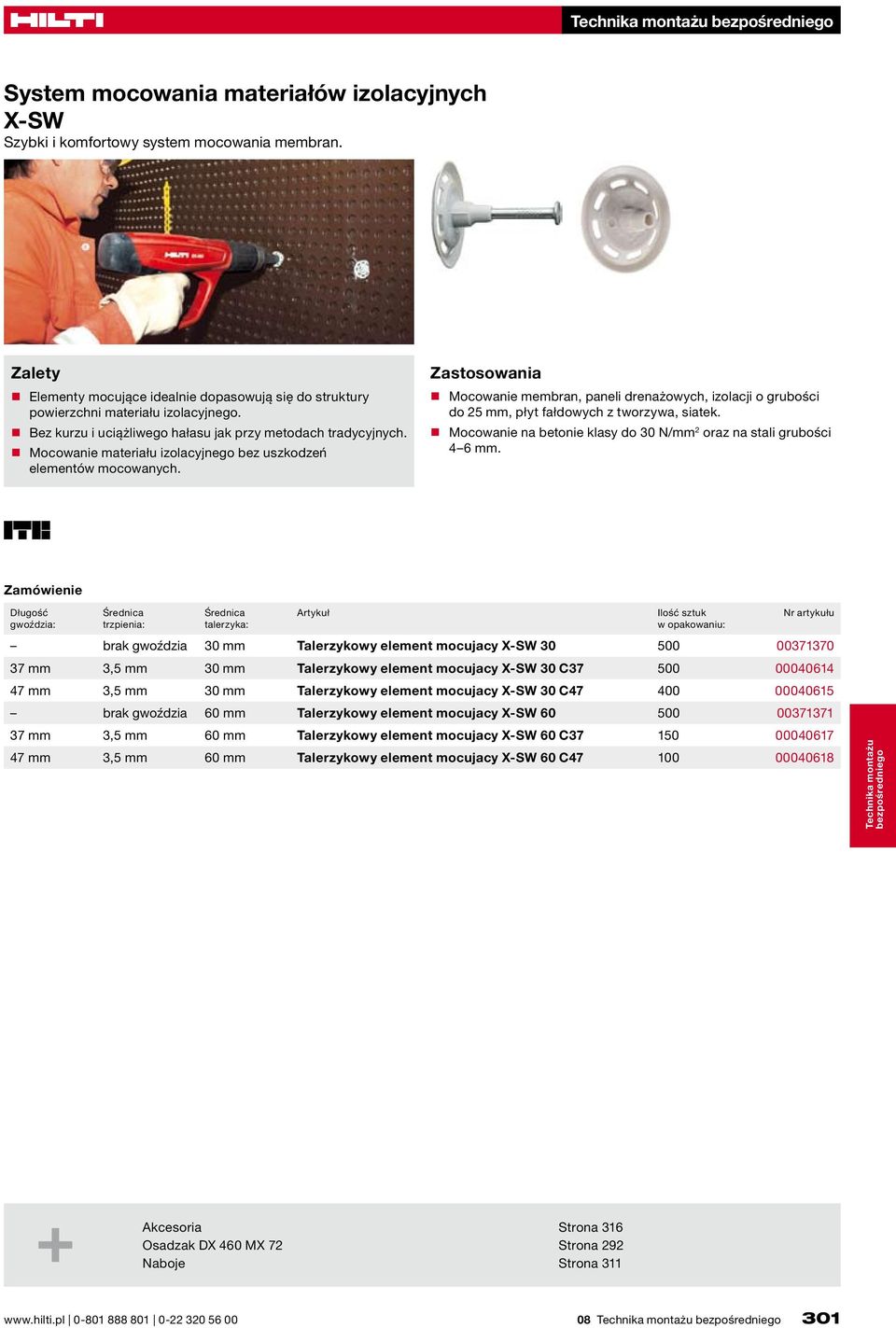

14 System mocowania materiałów izolacyjnych X-SW Szybki i komfortowy system mocowania membran. Elementy mocujące idealnie dopasowują się do struktury powierzchni materiału izolacyjnego. Bez kurzu i uciążliwego hałasu jak przy metodach tradycyjnych. Mocowanie materiału izolacyjnego bez uszkodzeń elementów mocowanych. Mocowanie membran, paneli drenażowych, izolacji o grubości do 25 mm, płyt fałdowych z tworzywa, siatek. Mocowanie na betonie klasy do 30 N/mm 2 oraz na stali grubości 4 6 mm. gwoździa: talerzyka: brak gwoździa 30 mm Talerzykowy element mocujacy X-SW mm 3,5 mm 30 mm Talerzykowy element mocujacy X-SW 30 C mm 3,5 mm 30 mm Talerzykowy element mocujacy X-SW 30 C brak gwoździa 60 mm Talerzykowy element mocujacy X-SW mm 3,5 mm 60 mm Talerzykowy element mocujacy X-SW 60 C mm 3,5 mm 60 mm Talerzykowy element mocujacy X-SW 60 C Akcesoria Strona 316 Osadzak DX 460 MX 72 Strona 292 Naboje Strona

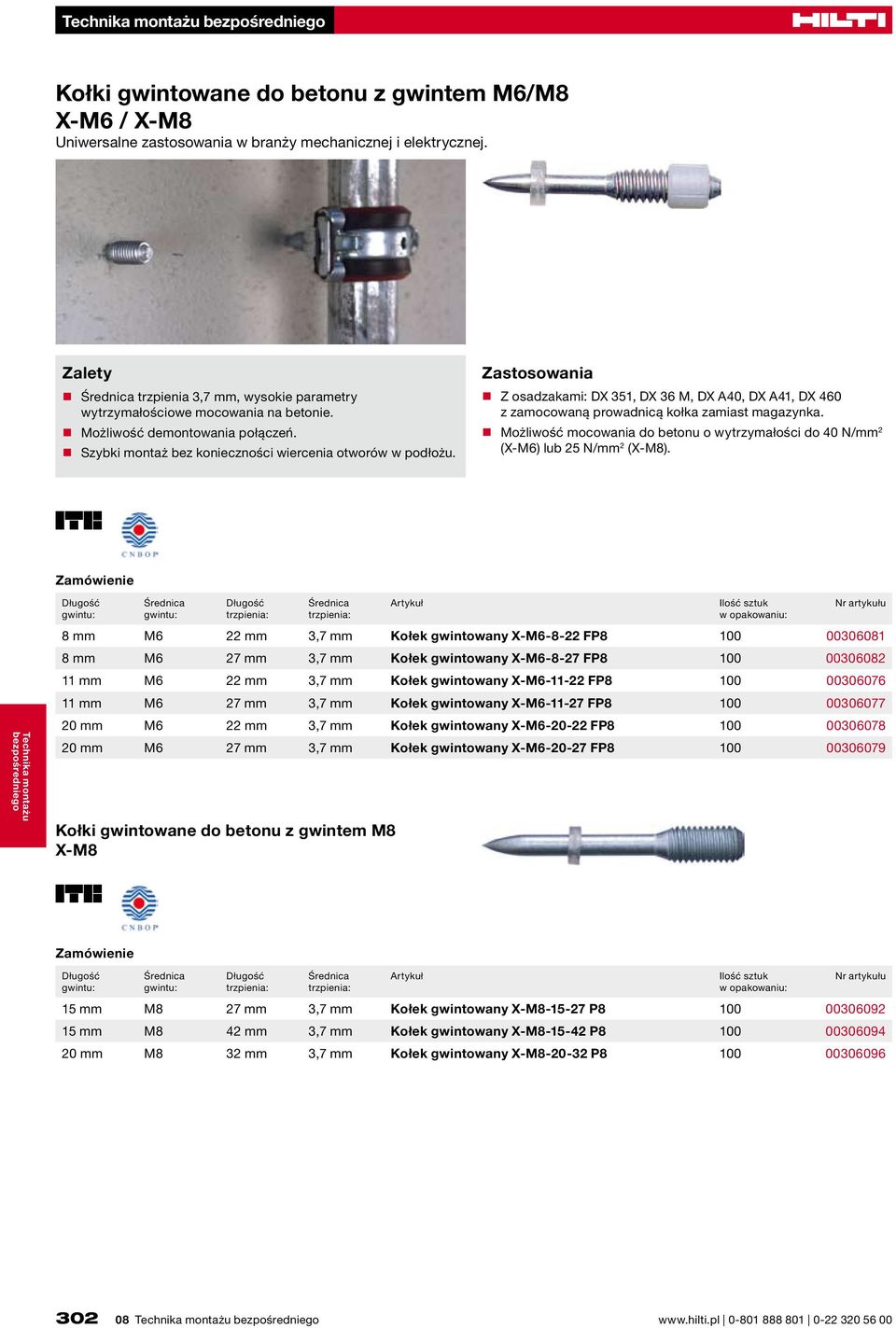

15 Kołki gwintowane do betonu z gwintem M6/M8 X-M6 / X-M8 Uniwersalne zastosowania w branży mechanicznej i elektrycznej. trzpienia 3,7 mm, wysokie parametry wytrzymałościowe mocowania na betonie. Możliwość demontowania połączeń. Szybki montaż bez konieczności wiercenia otworów w podłożu. Z osadzakami: DX 351, DX 36 M, DX A40, DX A41, DX 460 z zamocowaną prowadnicą kołka zamiast magazynka. Możliwość mocowania do betonu o wytrzymałości do 40 N/mm 2 (X-M6) lub 25 N/mm 2 (X-M8). 8 mm M6 22 mm 3,7 mm Kołek gwintowany X-M FP mm M6 27 mm 3,7 mm Kołek gwintowany X-M FP mm M6 22 mm 3,7 mm Kołek gwintowany X-M FP mm M6 27 mm 3,7 mm Kołek gwintowany X-M FP mm M6 22 mm 3,7 mm Kołek gwintowany X-M FP mm M6 27 mm 3,7 mm Kołek gwintowany X-M FP Kołki gwintowane do betonu z gwintem M8 X-M8 15 mm M8 27 mm 3,7 mm Kołek gwintowany X-M P mm M8 42 mm 3,7 mm Kołek gwintowany X-M P mm M8 32 mm 3,7 mm Kołek gwintowany X-M P

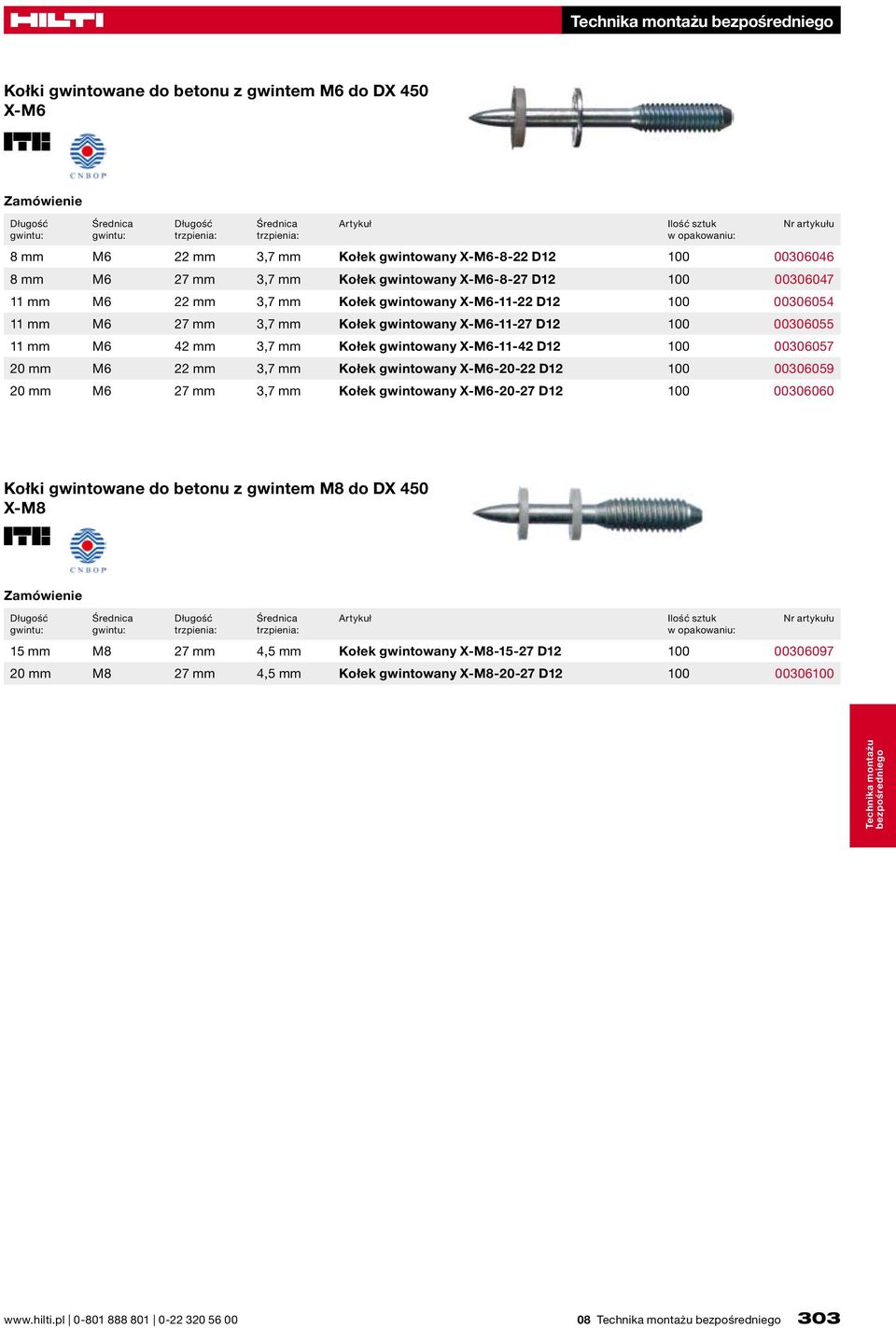

16 Kołki gwintowane do betonu z gwintem M6 do DX 450 X-M6 8 mm M6 22 mm 3,7 mm Kołek gwintowany X-M D mm M6 27 mm 3,7 mm Kołek gwintowany X-M D mm M6 22 mm 3,7 mm Kołek gwintowany X-M D mm M6 27 mm 3,7 mm Kołek gwintowany X-M D mm M6 42 mm 3,7 mm Kołek gwintowany X-M D mm M6 22 mm 3,7 mm Kołek gwintowany X-M D mm M6 27 mm 3,7 mm Kołek gwintowany X-M D Kołki gwintowane do betonu z gwintem M8 do DX 450 X-M8 15 mm M8 27 mm 4,5 mm Kołek gwintowany X-M D mm M8 27 mm 4,5 mm Kołek gwintowany X-M D

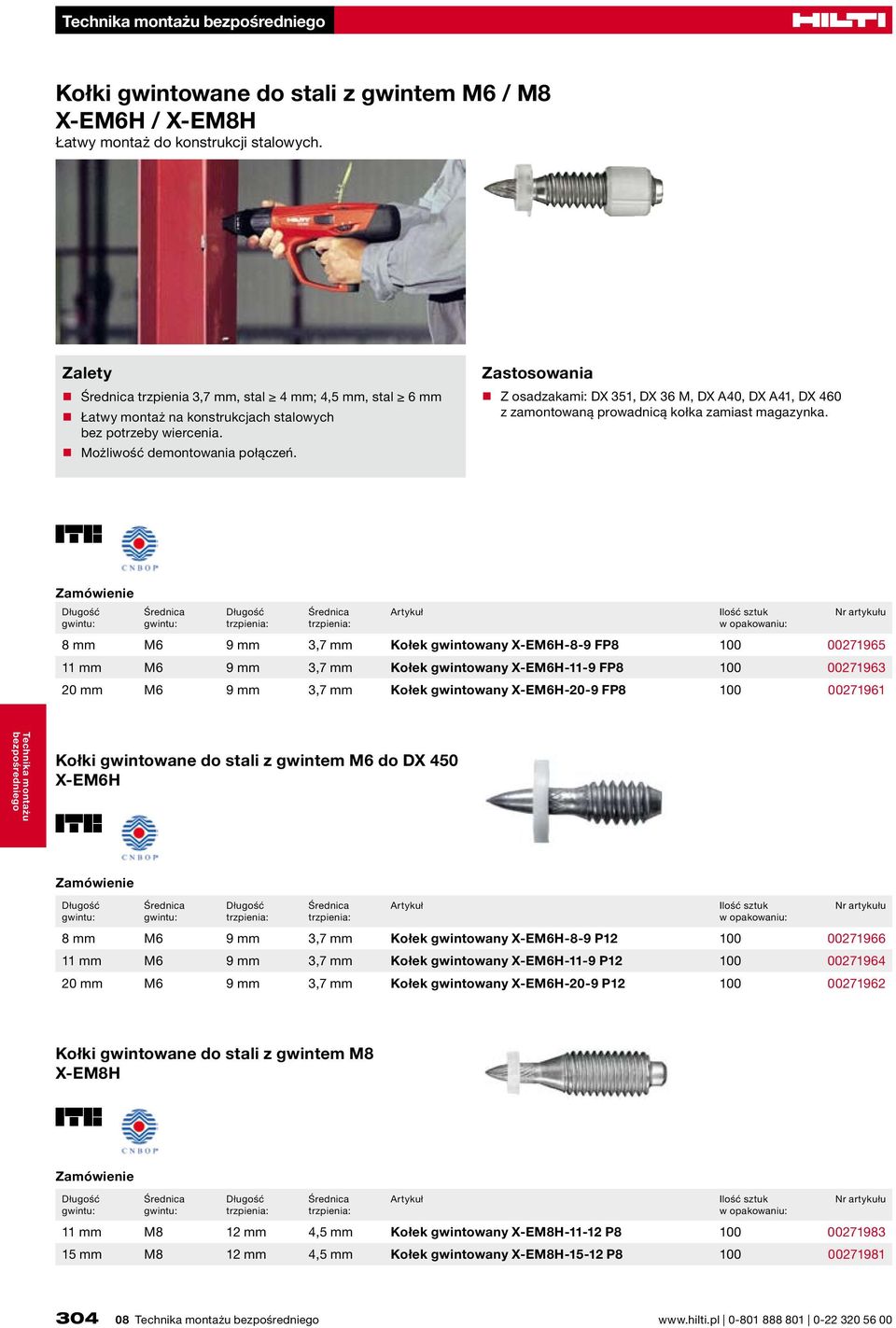

17 Kołki gwintowane do stali z gwintem M6 / M8 X-EM6H / X-EM8H Łatwy montaż do konstrukcji stalowych. trzpienia 3,7 mm, stal 4 mm; 4,5 mm, stal 6 mm Łatwy montaż na konstrukcjach stalowych bez potrzeby wiercenia. Możliwość demontowania połączeń. Z osadzakami: DX 351, DX 36 M, DX A40, DX A41, DX 460 z zamontowaną prowadnicą kołka zamiast magazynka. 8 mm M6 9 mm 3,7 mm Kołek gwintowany X-EM6H-8-9 FP mm M6 9 mm 3,7 mm Kołek gwintowany X-EM6H-11-9 FP mm M6 9 mm 3,7 mm Kołek gwintowany X-EM6H-20-9 FP Kołki gwintowane do stali z gwintem M6 do DX 450 X-EM6H 8 mm M6 9 mm 3,7 mm Kołek gwintowany X-EM6H-8-9 P mm M6 9 mm 3,7 mm Kołek gwintowany X-EM6H-11-9 P mm M6 9 mm 3,7 mm Kołek gwintowany X-EM6H-20-9 P Kołki gwintowane do stali z gwintem M8 X-EM8H 11 mm M8 12 mm 4,5 mm Kołek gwintowany X-EM8H P mm M8 12 mm 4,5 mm Kołek gwintowany X-EM8H P

18 Kołki gwintowane do stali z gwintem M8 do DX 450 X-EM8H 15 mm M8 12 mm 4,5 mm Kołek gwintowany X-EM8H P mm M8 12 mm 4,5 mm Kołek gwintowany X-EM8H P Kołki gwintowane nierdzewne do stali z gwintem M8 X-CR A mm M8 12 mm 4 mm Kołek gwintowany X-CR M P mm M8 12 mm 4 mm Kołek gwintowany X-CR M P Kołki gwintowane nierdzewne do stali z gwintem M8 do DX 450 X-CR A mm M8 12 mm 4 mm Kołek gwintowany X-CR M P

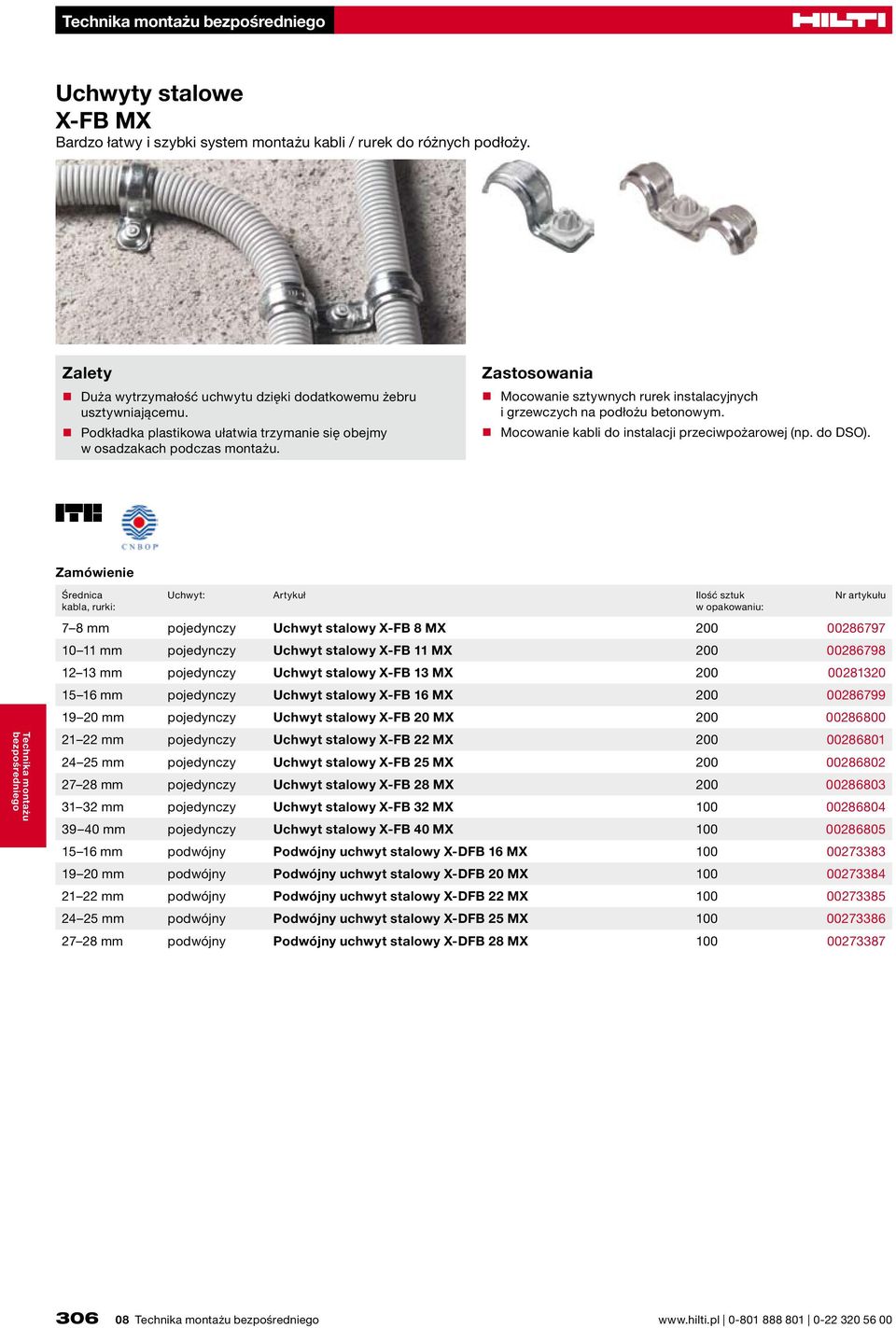

19 Uchwyty stalowe X-FB MX Bardzo łatwy i szybki system montażu kabli / rurek do różnych podłoży. Duża wytrzymałość uchwytu dzięki dodatkowemu żebru usztywniającemu. Podkładka plastikowa ułatwia trzymanie się obejmy w osadzakach podczas montażu. Mocowanie sztywnych rurek instalacyjnych i grzewczych na podłożu betonowym. Mocowanie kabli do instalacji przeciwpożarowej (np. do DSO). kabla, rurki: Uchwyt: 7 8 mm pojedynczy Uchwyt stalowy X-FB 8 MX mm pojedynczy Uchwyt stalowy X-FB 11 MX mm pojedynczy Uchwyt stalowy X-FB 13 MX mm pojedynczy Uchwyt stalowy X-FB 16 MX mm pojedynczy Uchwyt stalowy X-FB 20 MX mm pojedynczy Uchwyt stalowy X-FB 22 MX mm pojedynczy Uchwyt stalowy X-FB 25 MX mm pojedynczy Uchwyt stalowy X-FB 28 MX mm pojedynczy Uchwyt stalowy X-FB 32 MX mm pojedynczy Uchwyt stalowy X-FB 40 MX mm podwójny Podwójny uchwyt stalowy X-DFB 16 MX mm podwójny Podwójny uchwyt stalowy X-DFB 20 MX mm podwójny Podwójny uchwyt stalowy X-DFB 22 MX mm podwójny Podwójny uchwyt stalowy X-DFB 25 MX mm podwójny Podwójny uchwyt stalowy X-DFB 28 MX

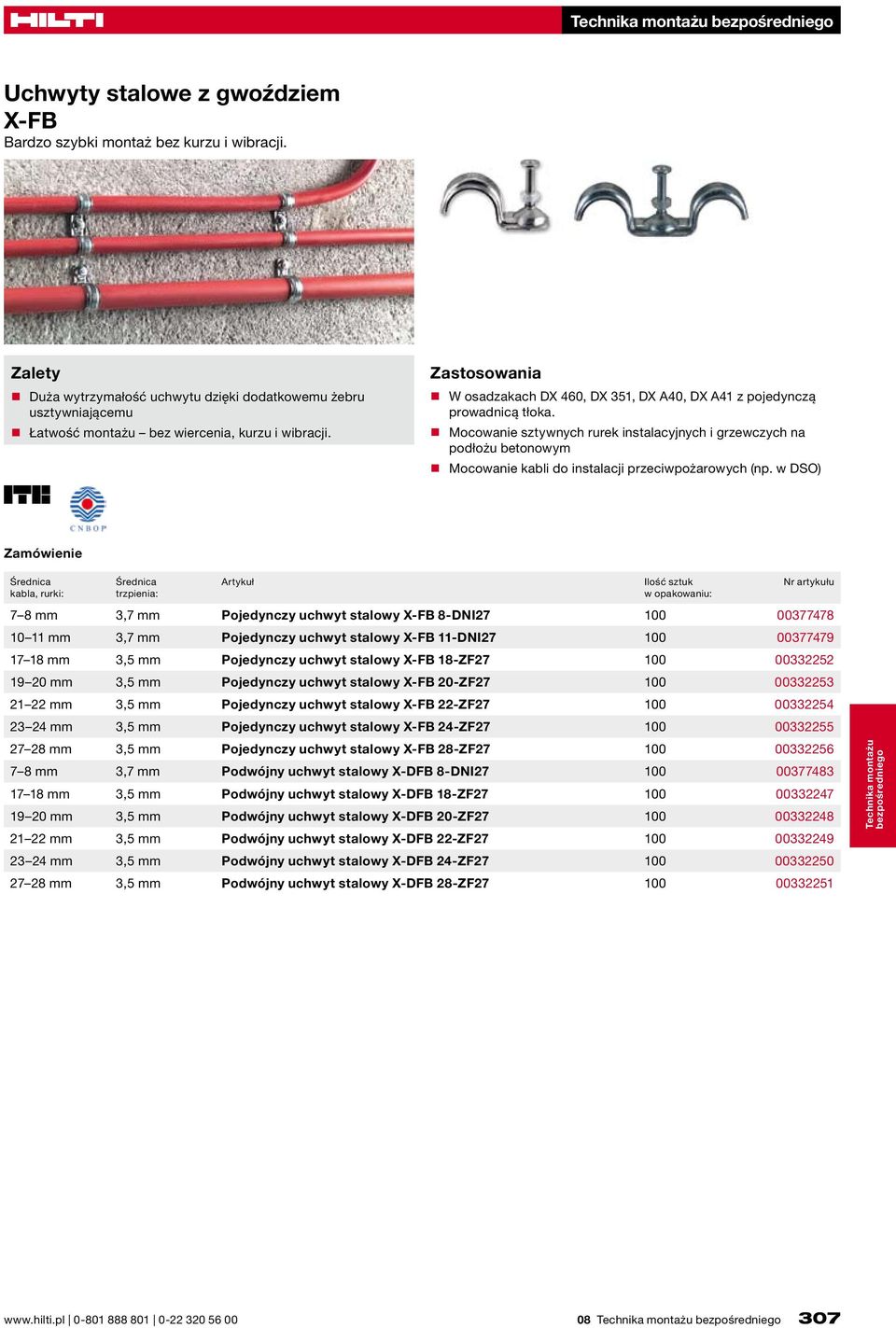

20 Uchwyty stalowe z gwoździem X-FB Bardzo szybki montaż bez kurzu i wibracji. Duża wytrzymałość uchwytu dzięki dodatkowemu żebru usztywniającemu Łatwość montażu bez wiercenia, kurzu i wibracji. W osadzakach DX 460, DX 351, DX A40, DX A41 z pojedynczą prowadnicą tłoka. Mocowanie sztywnych rurek instalacyjnych i grzewczych na podłożu betonowym Mocowanie kabli do instalacji przeciwpożarowych (np. w DSO) kabla, rurki: 7 8 mm 3,7 mm Pojedynczy uchwyt stalowy X-FB 8-DNI mm 3,7 mm Pojedynczy uchwyt stalowy X-FB 11-DNI mm 3,5 mm Pojedynczy uchwyt stalowy X-FB 18-ZF mm 3,5 mm Pojedynczy uchwyt stalowy X-FB 20-ZF mm 3,5 mm Pojedynczy uchwyt stalowy X-FB 22-ZF mm 3,5 mm Pojedynczy uchwyt stalowy X-FB 24-ZF mm 3,5 mm Pojedynczy uchwyt stalowy X-FB 28-ZF mm 3,7 mm Podwójny uchwyt stalowy X-DFB 8-DNI mm 3,5 mm Podwójny uchwyt stalowy X-DFB 18-ZF mm 3,5 mm Podwójny uchwyt stalowy X-DFB 20-ZF mm 3,5 mm Podwójny uchwyt stalowy X-DFB 22-ZF mm 3,5 mm Podwójny uchwyt stalowy X-DFB 24-ZF mm 3,5 mm Podwójny uchwyt stalowy X-DFB 28-ZF

21 Uchwyty rurek instalacyjnych X-EKS MX Komfortowy montaż rurek instalacyjnych. Możliwość łączenia uchwytów w celu zamocowania 2 3 rurek obok siebie. Odległość rurki od podłoża: 13,5 mm. Mocowanie sztywnych rurek instalacyjnych (IRO) o średnicy mm. Mocowanie na betonie, stali, bloczkach. rurki: Typ: 16 mm otwarty Obejma rurki X-EKS 16 MX mm otwarty Obejma rurki X-EKS 20 MX mm otwarty Obejma rurki X-EKS 25 MX mm otwarty Obejma rurki X-EKS 32 MX mm otwarty Obejma rurki X-EKS 40 MX mm zamknięty Obejma rurki X-EKSC 16 MX mm zamknięty Obejma rurki X-EKSC 20 MX mm zamknięty Obejma rurki X-EKSC 25 MX Uchwyty do opaski zaciskowej X-ECT MX Maks. szerokość opaski: 9 mm Uchwyt do opaski zaciskowej X-ECT MX

22 Pałąki do przewodów elektrycznych X-EKB MX Mocowanie kabli ułożonych na płasko kable przylegają do podłoża. Wysoki komfort pracy brak uciążliwego pyłu powstającego przy wierceniu. Uniwersalność użytkowa po zamocowaniu można dokładać i wyjmować kable z pałąka. Mocowanie płasko ułożonych przewodów elektrycznych. Mocowanie na betonie klasy C20/25-C30/37 (B25-B35), stali, bloczkach. Liczba kabli przy 6 mm: Liczba kabli przy 8 mm: 4 2 Pałąk przewodu X-EKB 4 MX Pałąk przewodu X-EKB 8 MX Pałąk przewodu X-EKB 16 MX Uchwyty zbierające do wiązek kablowych X-ECH Uchwyty z gwoździem o średnicy trzpienia 4,0 mm. Możliwość obustronnego mocowania uchwytów. Materiał X-ECH: poliamid bez chlorowców i silikonów. Mocowanie przewodów elektrycznych ułożonych w wiązkę. Mocowanie na betonie klasy C20/25-C30/37 (B25-B35). Montaż za pomocą osadzaków DX 351 i DX 460 z zamocowanym adapterem X-EF Liczba kabli przy 10 mm: Uchwyty zbierające X-ECH-S U Uchwyty zbierające X-ECH-M U Uchwyty zbierające X-ECH-L U

23 Elementy do mocowania kanałów kablowych X-ET MX Komfortowe i szybkie mocowanie kanałów kablowych oraz puszek połączeniowych. Mocowania na betonie klasy C20/25-C30/37 (B25-B35), stali, bloczkach. Materiał: poliamid bez chlorowców i silikonów. Mocowanie kanałów kablowych z tworzywa sztucznego (PCV) o szerokości min. 20 mm oraz puszek połączeniowych bez żeber na zewnętrznej powierzchni i z prefabrykowanymi otworami do mocowania. Element do mocowania kanałów kablowych X-ET MX Wieszaki z gwoździem X-U z gwintem wewnętrznym X-HS U wewnętrzna gwoździa: M8 19 mm 4 mm Wieszak z gwintem wewnętrznym X-HS M8 U19 P8 S M8 22 mm 4 mm Wieszak z gwintem wewnętrznym X-HS M8 U22 P8 S M8 27 mm 4 mm Wieszak z gwintem wewnętrznym X-HS M8 U27 P8 S M10 19 mm 4 mm Wieszak z gwintem wewnętrznym X-HS M10 U19 P8 S M10 22 mm 4 mm Wieszak z gwintem wewnętrznym X-HS M10 U22 P8 S M10 27 mm 4 mm Wieszak z gwintem wewnętrznym X-HS M10 U27 P8 S Wieszak oczkowy z gwoździem X-U X-CC U gwoździa: Podłoże: 16 mm 4 mm stal Wieszak oczkowy z gwoździem X-CC U16 P mm 4 mm beton / stal Wieszak oczkowy z gwoździem X-CC U22 P mm 4 mm beton / stal Wieszak oczkowy z gwoździem X-CC U27 P

24 Elementy do lekkich zawieszeń bez gwoździa X-HS M6 MX wewnętrzna M6 Element do zawieszeń bez gwoździa X-HS M6 MX Elementy do lekkich zawieszeń bez gwoździa X-CC MX Uchwyt sufitowy X-CC MX Krążki dodatkowe R 23 / R 36 otworu: Grubość krążka 4,6 mm 2 mm Krążek R ,6 mm 2 mm Krążek R Naboje specjalne kaliber 6,8/11M Szeroki wybór naboi do różnych podłoży i aplikacji. Łatwy dobór naboi do mocowania gwoździ do różnych podłoży. W osadzakach DX 351, DX 36 M, DX A40, DX A41, DX 450, DX 460. Rodzaj naboju Naboje specjalne 6,8/11 M BULK białe Bardzo słaby Naboje specjalne 6,8/11 M BULK zielone Słaby Naboje specjalne 6,8/11 M BULK żółte Średni Naboje specjalne 6,8/11 M BULK czerwone Bardzo silny Naboje specjalne 6,8/11 M zielone Słaby Naboje specjalne 6,8/11 M żółte Średni Naboje specjalne 6,8/11 M czerwone Bardzo silny Naboje specjalne 6,8/11 M czarne Najsilniejszy

25 Uniwersalny osadzak do zamocowań pojedynczych DX E72 Bardzo prosta obsługa osadzaka. Szybkie, uniwersalne zamocowania na betonie i stali gwoździami o długości do 72 mm oraz kołkami gwintowanymi M6/M8. Zabezpieczanie szalunków budowlanych, ograniczniki szalunkowe. Izolacje przeciwwodne (X-SW), zamocowania elektryczne. Automatyczne usuwanie nabojów. Wyściełana rękojeść, niewielka masa wysoki komfort pracy. Wymiana tłoka i pierścienia bez użycia narzędzi. Uniwersalność: możliwość wykonania wielu różnorodnych zamocowań. Dane techniczne Wymiary (dł. x szer. x wys.): Siła docisku: Regulacja mocy: DX E x 48 x 154 mm min 100 N Za pomocą zmiany mocy naboju Rodzaj nabojów: 5,6/ stopnie mocy Ciężar: 2,0 kg ZARZĄDZANIE FLOTĄ Dane do zamówienia Wyposażenie standardowe: Osadzak DX E72* Tłok E72/DNI, pierścień oporowy, okulary ochronne, ochraniacz słuchu, instrukcja obsługi w języku polskim. Osadzak w opakowaniu kartonowym. * Osadzak jest również dostępny bez pakietu Serwis na całe życie, lecz z dożywotnią gwarancją producenta. O szczegóły prosimy zapytać przedstawiciela Hilti Akcesoria Strona 318 Kołki gwintowane Strona

26 Gwoździe uniwersalne pojedyncze X-U P8 gwoździa: 16 mm 4 mm Gwóźdź uniwersalny X-U 16 P mm 4 mm Gwóźdź uniwersalny X-U 19 P mm 4 mm Gwóźdź uniwersalny X-U 22 P mm 4 mm Gwóźdź uniwersalny X-U 27 P mm 4 mm Gwóźdź uniwersalny X-U 32 P mm 4 mm Gwóźdź uniwersalny X-U 37 P mm 4 mm Gwóźdź uniwersalny X-U 42 P mm 4 mm Gwóźdź uniwersalny X-U 47 P mm 4 mm Gwóźdź uniwersalny X-U 52 P Kołki gwintowane do betonu z gwintem M6/M8 X-M6 / X-M8 8 mm 22 mm M6 3,7 mm Kołek gwintowany X-M FP mm 27 mm M6 3,7 mm Kołek gwintowany X-M FP mm 22 mm M6 3,7 mm Kołek gwintowany X-M FP mm 27 mm M6 3,7 mm Kołek gwintowany X-M FP mm 22 mm M6 3,7 mm Kołek gwintowany X-M FP mm 27 mm M6 3,7 mm Kołek gwintowany X-M FP mm 27 mm M8 3,7 mm Kołek gwintowany X-M P Kołki gwintowane do stali z gwintem M6/M8 X-EM6H / X-EM8H 8 mm 9 mm M6 3,7 mm Kołek gwintowany X-EM6H-8-9 FP mm 9 mm M6 3,7 mm Kołek gwintowany X-EM6H-11-9 FP mm 9 mm M6 3,7 mm Kołek gwintowany X-EM6H-20-9 FP mm 12 mm M8 4,5 mm Kołek gwintowany X-EM8H P mm 12 mm M8 4,5 mm Kołek gwintowany X-EM8H P Naboje specjalne kaliber 5.6/16.22 ND 5.6/16 Naboje specjalne 5.6/16.22 brązowe Naboje specjalne 5.6/16.22 zielone Naboje specjalne 5.6/16.22 żółte Naboje specjalne 5.6/16.22 czerwone

27 Uniwersalny osadzak do ręcznego wbijania kołków HD Prosty w obsłudze nawet dla amatorów. Komplet zawiera różnego rodzaju akcesoria przydatne w domu i na budowie. Uchwyty do przewodów elektrycznych. Mocowanie kabli. Mocowanie lekkich wieszaków. Także do zastosowań domowych np. wieszania obrazów. Dane do zamówienia Wyposażenie standardowe: Osadzak ręczny HD Pudełko z kołkami gwintowanymi nr 20041, 20040, 20039, nakrętkami radełkowanymi nr 20042, kapturkami nr 20045, haczykami plastikowymi nr i metalowymi nr Kołek gwintowany HDC Kołek gwintowany HDB Kołek gwintowany HDA Nakrętka radełkowa HDD Haczyk metalowy HDG Kapturek z tworzywa HDE

28 Gwoździe ręczne do miękkich i świeżych betonów X-HN Prosty montaż za pomocą młotka budowlanego. NOWOŚĆ Gwoździe pakowane w kilogramowych pudełkach przystosowane do warunków budowy. Łatwość użycia wbijanie za pomocą młotka budowlanego. Gwoździe wysokiej jakości, ocynkowane galwanicznie. Prowizoryczne zamocowania desek szalunkowych na świeżym lub miękkim betonie. Mocowanie taśm perforowanych lub tekstylnych w branży instalacyjnej. gwoździa: Grubość mocowanego elementu: Ilość w opakowaniu 19 mm 3 mm do 3 mm Gwóźdź ręczny X-HN 19/3 1 kg (ok. 910 szt) mm 3 mm do 5 mm Gwóźdź ręczny X-HN 25/3 1 kg (ok. 715 szt.) mm 3 mm do 10 mm Gwóźdź ręczny X-HN 30/3 1 kg (ok. 589 szt.) mm 3 mm 5 15 mm Gwóźdź ręczny X-HN 35/3 1 kg (ok. 500 szt.) mm 3 mm mm Gwóźdź ręczny X-HN 40/3 1 kg (ok. 436 szt.) mm 3 mm mm Gwóźdź ręczny X-HN 50/3 1 kg (ok. 358 szt.) mm 4 mm mm Gwóźdź ręczny X-HN 60/4 1 kg (ok. 167 szt.) mm 4 mm mm Gwóźdź ręczny X-HN 70/4 1 kg (ok. 143 szt.) mm 4 mm mm Gwóźdź ręczny X-HN 80/4 1 kg (ok. 125 szt.) mm 4 mm mm Gwóźdź ręczny X-HN 90/4 1 kg (ok. 112 szt.) mm 4 mm mm Gwóźdź ręczny X-HN 100/4 1 kg (ok. 102 szt.)

29 Akcesoria DX 460 DX A41 DX A40 Magazynek gwoździ MX Magazynek gwoździ MX A Prowadnica kołka X-460-F Prowadnica kołka X-462-F Prowadnica kołka X-460-F Prowadnica kołka X-460-F8SS Prowadnica kołka X-460-F10SS Prowadnica kołka X-460-F8S Prowadnica kołka X-462-F8S Prowadnica kołka X-460 F8GR Prowadnica kołka X-460-F8N Prowadnica kołka X-460-FIE Prowadnica kołka X-460 FIE-L Tuleja prowadnicy kołka X-460 TIE-L Tuleja prowadnicy kołka X-460-TGR Tłok X-460-P Tłok X-460-P Tłok X-AP 8K-GR Tłok X-460 PIE-L Tłok X-AP 10K

30 Akcesoria DX 460 DX A41 DX A40 Tłok X-462-P Tłok X-AP IE 52-AL Pierścień X-460-B Pierścień amortyzujący X-AA Uchwyt do podkładek X-460-WH23/ Osłona do prowadnicy X-SGF Osłona do magazynka X-460-SGMX Adapter X-EF Do elementów X-ECH. Adapter nasadza się na pojedynczą prowadnicę kołka. Zapewnia prostopadłe ustawienie osadzaka

31 Akcesoria DX 450 DX 351 DX 36M DX E72 Magazynek gwoździ X-MX 27 komplet Prowadnica kołka X-FG 8ME Prowadnica kołka 45/F1 komplet Prowadnica tłoka 125 komplet Prowadnica kołka 36/F Prowadnica tłoka komplet Prowadnica kołka E72/F Stopka 45/S1 komplet Stopka 36/S Tłok 45/NK Tłok 36/AL Tłok X-P8S-351 Tłok E72/DNI Pierścień oporowy Pierścień rozprężny Pierścień oporowy Zestaw części zamiennych Zawiera 5 pierścieni oporowych i 3 pierścienie rozprężne Opakowania części zamiennych DX E Zacisk sprężynowy Walizka DX E

32 Akcesoria DX 351 DX A40 DX 460 DX 76 DX 750 DX 450 GX 120 / GX 120-ME Okulary ochronne I-VO 805 jasne Okulary ochronne I-VO 808 przyciemniane Szczotka okrągła 9 Szczotka okrągła 22 / 28,5 Szczotka płaska 3/T69 Szczotka okrągła Ø 25 Szczotka okrągła Ø 8 Szczotka okrągła G34 Ø 16 Olejarka aerozol 66 ML Olejarka 300 ML Ściereczka czyszcząca UTP Zatyczki do uszu

33 Automatyczny osadzak gazowy GX 120 NOWOŚĆ Uniwersalny innowacyjny osadzak gazowy do wielu zastosowań. Seryjne zamocowania przy rozbudowie wnętrz, mocowanie profili ścianek działowych lub drewna, mocowanie ściennych profili metalowych przy wykonywaniu sufitów podwieszanych. Seryjne zamocowania membran, siatek itp. przy wykorzystaniu podkładek stalowych i gwoździ magazynkowanych o długości do 39 mm. Regulacja siły osadzenia najwyższa jakość zamocowania w różnych podłożach. Szybka, seryjna praca niezależnie od istnienia źródła zasilania żadnych akumulatorów brak konieczności doładowania akumulatorów lub ich wymiany oraz konieczności posiadania prostownika. Doskonałe wyważenie oraz niewielki odrzut osadzaka wysoki komfort pracy, mniejsze zmęczenie. Optymalna dostępność przy zamocowaniach blisko ściany lub w narożnikach. Wskaźnik zużycia gazu w pojemniku. Dane techniczne Wymiary (dł. x szer. x wys.): Siła docisku: Regulacja mocy: Energia osadzenia: Pojemność magazynka: Ciężar: GX x 134 x 392 mm 70 N Tak 100 J 40 gwoździ 3,8 kg ZARZĄDZANIE FLOTĄ Dane do zamówienia Wyposażenie standardowe: Automatyczny osadzak gazowy GX 120 Dodatkowa podpora do lepszej stabilizacji osadzaka, pobijak do gwoździ, podpora korpusu osadzaka, ochraniacz słuchu, okulary ochronne, ściereczka do konserwacji, instrukcja w języku polskim. Osadzak w walizce z tworzywa odpornego na uderzenia Akcesoria Strona 327 Gwoździe + gaz Strona 322 Elementy instalacyjne Strona

34 Automatyczny osadzak gazowy GX 120-ME Wysoka wydajność i komfort pracy w warunkach budowy. NOWOŚĆ Seryjne lekkie zamocowania w segmencie instalacji elektrycznych i mechanicznych do betonu, stali, muru z cegły wapienno piaskowej. Seryjne zamocowania membran, siatek itp. przy wykorzystaniu podkładek stalowych i gwoździ magazynkowanych o długości do 39 mm. Regulacja siły osadzenia najwyższa jakość zamocowania w różnych podłożach. Szybka, seryjna praca niezależnie od istnienia źródła zasilania żadnych akumulatorów brak konieczności doładowania akumulatorów lub ich wymiany oraz konieczności posiadania prostownika. Doskonałe wyważenie oraz niewielki odrzut osadzaka najwyższy komfort pracy, mniejsze zmęczenie. Optymalna dostępność przy zamocowaniach blisko ściany lub w narożnikach. Wskaźnik zużycia gazu w pojemniku. Dane techniczne Wymiary (dł. x szer. x wys.): Siła docisku: Regulacja mocy: Energia osadzania: Pojemność magazynka: Ciężar: GX 120-ME 431 x 134 x 392 mm 70 N Tak 100 J 20 gwoździ 3,8 kg ZARZĄDZANIE FLOTĄ Dane do zamówienia Wyposażenie standardowe: Automatyczny osadzak gazowy GX 120-ME Dodatkowa podpora do lepszej stabilizacji osadzaka, pobijak do gwoździ, podpora korpusu osadzaka, ochraniacz słuchu, okulary ochronne, ściereczka do konserwacji, instrukcja w języku polskim. Osadzak w walizce z tworzywa odpornego na uderzenia Akcesoria Strona 327 Gwoździe + gaz Strona 322 Elementy instalacyjne Strona

35 Gwoździe magazynkowane X-GN MX Łatwość doboru do różnych podłoży. trzpienia 3 mm (2,6 mm dla X-GN 39 MX) niewielki odrzut osadzaka. Zawartość opakowania 750 sztuk gwoździ w taśmach po 10 szt. Gwoździe magazynkowane pozwalają na wykonywanie seryjnych zamocowań oszczędność czasu i kosztów. Do zamocowań na betonie, murze z cegły wapienno-piaskowej. Gwoździe X-EGN MX do zamocowań na stali. Gwoździe X-GHP MX do zamocowań na twardym betonie. gwoździa: Zastosowanie w GX 120 / GX 120-ME 20 mm 3 mm Gwóźdź X-GN 20 MX GC mm 3 mm Gwóźdź X-GN 27 MX GC mm 3 mm Gwóźdź X-GN 32 MX GC mm 2,6 mm Gwóźdź X-GN 39 MX GC Gwoździe magazynkowane do betonu X-GHP MX gwoździa: Zastosowanie w GX 120 / GX 120-ME 20 mm 3 mm Gwóźdź X-GHP 20 MX GC Gwoździe magazynkowane do stali X-EGN MX gwoździa: Zastosowanie w GX 120 / GX 120-ME 14 mm 3 mm Gwóźdź X-EGN 14 MX GC Pojemnik z gazem GC 21 do osadzaków GX 120 / GX 120-ME Pojemnik z gazem GC

36 Gwoździe magazynkowane do betonu X-GN gwoździa: Zastosowanie w GX 100 / GX 100-E 20 mm 3 mm Gwóźdź X-GN 20 MX GC mm 3 mm Gwóźdź X-GN 27 MX GC mm 3 mm Gwóźdź X-GN 32 MX GC mm 2,6 mm Gwóźdź X-GN 39 MX GC Gwoździe magazynkowane do betonu X-GHP MX gwoździa: Zastosowanie w GX 100 / GX 100-E 20 mm 3 mm Gwóźdź X-GHP 20 MX GC Gwoździe magazynkowane do stali X-EGN MX gwoździa: Zastosowanie w GX 100 / GX 100-E 14 mm 3 mm Gwóźdź X-EGN 14 MX GC Pojemnik z gazem GC 11 do osadzaków GX 100 / GX 100 E Pojemnik z gazem GC

37 Uchwyty stalowe do mocowania sztywnych rurek instalacyjnych / kabli X-FB MX kabla, rurki: Uchwyt: 7 8 mm pojedynczy Uchwyt stalowy X-FB 8 MX mm pojedynczy Uchwyt stalowy X-FB 11 MX mm pojedynczy Uchwyt stalowy X-FB 13 MX mm pojedynczy Uchwyt stalowy X-FB 16 MX mm pojedynczy Uchwyt stalowy X-FB 20 MX mm pojedynczy Uchwyt stalowy X-FB 22 MX mm pojedynczy Uchwyt stalowy X-FB 25 MX mm pojedynczy Uchwyt stalowy X-FB 28 MX mm pojedynczy Uchwyt stalowy X-FB 32 MX mm pojedynczy Uchwyt stalowy X-FB 40 MX mm podwójny Uchwyt stalowy X-DFB 16 MX mm podwójny Uchwyt stalowy X-DFB 20 MX mm podwójny Uchwyt stalowy X-DFB 22 MX mm podwójny Uchwyt stalowy X-DFB 25 MX mm podwójny Uchwyt stalowy X-DFB 28 MX Uchwyty rurek instalacyjnych X-EKS MX rurki: Typ: 16 mm otwarty Obejma rurki X-EKS 16 MX mm otwarty Obejma rurki X-EKS 20 MX mm otwarty Obejma rurki X-EKS 25 MX mm otwarty Obejma rurki X-EKS 32 MX mm otwarty Obejma rurki X-EKS 40 MX mm zamknięty Obejma rurki X-EKSC 16 MX mm zamknięty Obejma rurki X-EKSC 20 MX mm zamknięty Obejma rurki X-EKSC 25 MX Uchwyty do opaski zaciskowej X-ECT MX Maks. szerokość opaski: 9 mm Uchwyt do opaski zaciskowej X-ECT MX

38 Pałąki do przewodów elektrycznych X-EKB MX Liczba kabli przy 6 mm: Liczba kabli przy 8 mm: 4 2 Pałąk przewodu X-EKB 4 MX Pałąk przewodu X-EKB 8 MX Pałąk przewodu X-EKB 16 MX Elementy do mocowania kanałów kablowych / puszek X-ET MX Element do mocowania kanałów kablowych X-ET MX Elementy do zawieszeń bez gwoździa X-HS M6 MX Element do zawieszeń bez gwoździa X-HS M6 MX Uchwyt sufitowy bez gwoździa X-CC MX Uchwyt sufitowy X-CC MX Krążek dodatkowy R 36 0,6 Krążek R 36 0,

39 Taśma tekstylna dla branży mechanicznej X-TT Prosty montaż rurek instalacyjnych mocowanych na stropie. NOWOŚĆ Łatwy i komfortowy montaż bez kurzu i wibracji. Brak potrzeby źródła zasilania. Jedna taśma stosowana do rurek o różnych średnicach. Dwukrotnie szybszy montaż niż przy zastosowaniu metody tradycyjnej. Mocowanie elastycznych rurek instalacyjnych stosowanych przy ogrzewaniach podłogowych. Mocowanie za pomocą gwoździ ręcznych X-HN oraz gwoździ od osadzaków DX i GX. Taśma tekstylna do mocowania elastycznych rurek instalacyjnych X-TT taśmy: 10 m Taśma tekstylna X-TT Taśma perforowana LB 17 taśmy: otworu: 10 m 6,6 mm Taśma perforowana LB

40 Akcesoria GX 100 GX 100 E GX 120 GX 120-ME Magazynek gwoździ X-GM 20 Magazynek gwoździ X-GM Magazynek na gwoździe X-120 GM Magazynek na gwoździe X-120 GM Tuleja X-100-E TN Tuleja X-100 TN Prowadnica gwoździa X-120 TN Prowadnica gwoździa X-120-ME TN Uchwyt magnetyczny do krążków X-120 WH Uchwyt do wkładki do mocowania membran X-120 PHP Uchwyt do podkładek X-WH100-M Podpora X-100 SL Podpora X-120 SL

41 Osadzak DX 76-PTR NOWOŚĆ Szybkie i bezpieczne mocowania blach profilowanych na dachu i ścianie. Dane techniczne Szybkie mocowanie blach profilowanych do konstrukcji stalowych (dachy / ściany). Mocowanie blach profilowanych do belek betonowych (metoda DX-Kwik). Mocowanie łączników X-HVB do konstrukcji zespolonych beton stal. Mocowanie krat pomostowych do konstrukcji stalowych. Wymiary (dł. x szer. x wys.): Siła docisku: Regulacja mocy: Rodzaj nabojów: DX 76-PTR 464 x 104 x 352 mm N Tak 6,8/18 M w magazynkach po 10 szt. Wydajność pracy: technologia magazynkowa: szybkie seryjne zamocowania bez konieczności ciągłego doładowywania; praca niezależnie od istnienia źródła zasilania w miejscu pracy; szybki i komfortowy system repetowania osadzaka. Bezpieczeństwo użytkownika i zamocowania: opatentowany system PTR (Punch-Through Resistance) z wbudowanym hamulcem tłoka zatrzymuje gwóźdź na blasze w przypadku nietrafienia w podłoże stalowe. Niezmienna, wysoka jakość zamocowania zwłaszcza przy mocowaniu do cienkich podłoży; regulacja mocy osadzaka. Komfort pracy: wyściełana rękojeść osadzaka; bardzo dobre wyważenie osadzaka: mniejsze zmęczenie operatora; prosta obsługa / łatwa i szybka konserwacja w miejscu pracy. PTR Gwoździe: Ciężar: X-ENP-19 L15 MX X-ENP 2K-20 L15 MX NPH2-42 L15 4,37 kg ZARZĄDZANIE FLOTĄ Dane do zamówienia Wyposażenie standardowe: Osadzak DX 76-PTR* Magazynek gwoździ MX 76 PTR, akcesoria do konserwacji, ochraniacz słuchu, okulary ochronne, olejarka Hilti, instrukcja w języku polskim. Osadzak w walizce z tworzywa odpornego na uderzenia * Osadzak jest również dostępny bez pakietu Serwis na całe życie, lecz z dożywotnią gwarancją producenta. O szczegóły prosimy zapytać przedstawiciela Hilti. Akcesoria Strona Gwoździe i naboje Strona

42 Osadzak DX 860-ENP Najwyższa szybkość i komfort pracy na każdym dachu bez konieczności schylania się. Dane techniczne Seryjne mocowanie blach profilowanych do konstrukcji stalowych o grubości min. 6 mm za pomocą gwoździ X-ENP-19 L15 MXR (dachy płaskie). Produktywność: najwyższa szybkość mocowania blach profilowanych do konstrukcji stalowych; zamocowania seryjne bez konieczności ciągłego doładowywania (40 naboi / 40 gwoździ); szybsze zakończenie montażu blach; niższe całkowite koszty budowy. Wysoki komfort pracy: praca w pozycji stojącej; mniejsze zmęczenie, zwłaszcza podczas wysokich temperatur w okresie letnim. Ergonomiczna konstrukcja osadzaka: wyściełana rękojeść, automatyczny system repetowania, bardzo łatwy załadunek gwoździ i amunicji, regulacja siły osadzania gwoździ, łatwa obsługa zarówno dla pracowników praworęcznych jak i leworęcznych. Jakość zamocowania i bezpieczeństwo: pewne zamocowania także do stali o wysokiej wytrzymałości; Europejska Aprobata Techniczna ETA potwierdza najwyższą jakość systemu X ENP Hilti. ZARZĄDZANIE FLOTĄ Wymiary (dł. x szer. x wys.): Regulacja mocy: Rodzaj nabojów: Gwoździe: Ciężar: DX 860-ENP 932 x 130 x 315 mm Tak 6,8/18 M w taśmach po 40 szt. X-ENP-19 L15 MXR 12,02 kg Dane do zamówienia Wyposażenie standardowe: Osadzak DX 860-ENP* Akcesoria do konserwacji, okulary ochronne, ochraniacz słuchu, instrukcja obsługi w języku polskim. Osadzak w walizce z tworzywa odpornego na uderzenia. * Osadzak jest również dostępny bez pakietu Serwis na całe życie, lecz z dożywotnią gwarancją producenta. O szczegóły prosimy zapytać przedstawiciela Hilti Akcesoria Strona 336 Gwoździe i naboje Strona

43 Gwoździe do mocowania blach profilowanych do konstrukcji stalowych X-ENP Idealne gwoździe do twardej i miękkiej stali. Unikalny kształt wierzchołka pozwala na łatwe osadzanie nawet w twardych stalach. Rowkowana powierzchnia trzpienia wraz z balistycznym wierzchołkiem. Wysokie wartości obciążeń dzięki innowacyjnemu kształtowi trzpienia gwoździa. Międzynarodowe aprobaty techniczne zgodne z najwyższymi wymaganiami. Zamocowania do stali o grubości od 6 mm do pełnej stali i o wytrzymałości od 340 do 610 N/mm 2 (klasy stali S235 do S355). Gwoździe X-ENP 2K-20 L15 MX posiadają aprobatę ITB. Gwoździe X-ENP-19 L15 stosowane są z osadzakami z pojedynczą prowadnicą. gwoździa: Do stali o grubości: 23,8 mm 4,5 mm od 6 mm do pełnej stali 23,8 mm 4,5 mm od 6 mm do pełnej stali 25,5 mm 3,7 mm od 4 mm do 8 mm 23,8 mm 4,5 mm od 6 mm do pełnej stali Osadzak: DX 76 PTR DX 860 ENP DX 76 PTR DX 76 PTR Gwóźdź do blachy profilowanej X-ENP-19 L15 MX Gwóźdź do blachy profilowanej X-ENP-19 L15 MXR Gwóźdź do blachy profilowanej X-ENP 2K-20 L15 MX Gwóźdź do blachy profilowanej X-ENP-19 L Naboje specjalne do DX 76-PTR / DX 76 / DX 860-ENP 6,8/18 M Zastosowanie w osadzakach: DX 76 PTR / DX 76 Naboje specjalne 6,8/18 M BULK czerwone DX 76 PTR / DX 76 Naboje specjalne 6,8/18 M zielone DX 76 PTR / DX 76 Naboje specjalne 6,8/18 M żółte DX 76 PTR / DX 76 Naboje specjalne 6,8/18 M niebieskie DX 76 PTR / DX 76 Naboje specjalne 6,8/18 M czerwone DX 76 PTR / DX 76 Naboje specjalne 6,8/18 M czarne DX 860 ENP Naboje specjalne 6,8/18 M40 niebieskie DX 860 ENP Naboje specjalne 6,8/18 M40 czerwone DX 860 ENP Naboje specjalne 6,8/18 M40 czarne

44 Gwoździe do mocowania blach profilowanych do konstrukcji betonowych NPH2 Montaż za pomocą metody DX Kwik, ze wstępnym nawiercaniem. Montaż niezależny od istnienia źródła napięcia w miejscach wykonywania robót. Sprawdzona metoda DX Kwik ze wstępnym nawiercaniem, w celu uzyskania dużych wartości nośności połączenia. Metoda DX Kwik: przez wstępne wywiercenie małego otworu w miejscu wbicia element mocujący uzyskuje dodatkowe prowadzenie, dzięki temu nie zbacza z toru przy trafieniu np. na twardy kawałek żwiru lub zbrojenie. Mocowanie blach profilowanych do podłoża betonowego (min. grubość 160 mm) dachy i ściany dwuwarstwowe z izolacją termiczną. Mocowanie kaset wzdłużnych do słupów betonowych. Zastosowanie w osadzakach DX 750, DX 76, DX 76PTR, po uprzednim przezbrojeniu osadzaka na pojedynczą prowadnicę gwoździa DX Kwik. gwoździa: 46,8 mm 4,5 mm Gwóźdź do blachy profilowanej NPH2-42 L Wiertło kołnierzowe z ogranicznikiem głębokości wiercenia DX Kwik Głębokość wiercenia: 23 mm Wiertło kołnierzowe TX-C 5/ Kapturki uszczelniające z tworzywa PDK 2 i ze stali nierdzewnej SDK 2 (do gwoździ X-ENP) SDK2 / PDK2 Kapturek uszczelniający PDK Kapturek uszczelniający SDK Narzędzie do osadzania PDK Narzędzie do osadzania SDK
