2 Naczynia wzbiorcze - skuteczna stabilizacja ciśnienia Ciśnieniowe naczy nia przeponowe 'reflex' - sprawdzona i nowoczesna technika. Mają różnorodne zasto so wanie: w zamkniętych układach grzew czych, so larnych i chłodni czych. Pracują zgodnie z zasadą statycznej stabilizacji ci śnienia, wy ko rzy stując po duszkę gazo wą. Przestrzeń gazo wa i wodna rozdzielo ne są membraną. Naczynia wzbiorcze 'reflex' wyróżniają się so lidną konstrukcją, są niezawodne w eksplo atacji, pracują bez wy ko rzy stania do datko wej energii. W celu automatyzacji pracy instalacji stosuje się praktyczne uzupełnienie naczyń wzbiorczych: urządzenia uzupełniające 'magcontrol', 'fillcontrol' oraz auto mat odgazo wujący 'servi tec magcontrol'. Wszystkie naczynia wzbiorcze 'reflex' pokryte są wysokiej jakości powłoką z tworzywa sztucznego. Naczynia dostępne są w kolorze czerwonym lub białym. reflex F, naczynia płaskie 2 Płaski kształt i biały kolor naczyń 'reflex F' sprawiają, że naczynia te można bardzo łatwo dopasować szczególnie do kotłów wiszących. Istnieje możliwość zamówienia naczyń płaskich w wykonaniu specjalnym i indywidualnej geometrii l 3 bar/120 C* reflex N, NG i G, ciśnieniowe naczynia przeponowe do instalacji grzewczych, solarnych i chłodniczych Zbiorniki te wyróżniają się na tle innych swoją różnorodnością zastosowania. Wykorzystywane są najczęściej w instalacjach domków jednorodzinnych, kompleksach mieszkaniowych i przemysłowych. Wyposażone są w niewymienną (N i NG) lub wymienną (G) membranę l 3/6/10/16 bar/120 C* reflex S, naczynia do instalacji solarnych, grzewczych i chłodniczych Naczynia 'reflex S' zostały zaprojektowane z myślą o instalacjach solarnych z wysoką zawartością środka przeciw zamarzaniu. Znajdują zastosowanie również w instalacjach grzewczych i chłodniczych. Dostępne w kolorze czerwonym i białym l 10 bar/120 C* (* zbiornik maks. 120 C, membrana maks. 70 C)

3 Naczynia wzbiorcze - odpowiednie dla każdej instalacji reflex F do bezpośredniego montażu w kotle jako zbiornik uzupełniający, montowany na zewnątrz kotła Spis treści reflex N, NG, G i S szeroki zakres pojemności naczyń i ciśnienia pracy, znajdują zastosowanie w różnych instalacjach Przegląd urządzeń 2 reflex N, NG 4 reflex G 5 reflex S 6 reflex F 6 refix DD 7 refix DE 7 kcesoria 8 Uzupełnianie ubytków 9 Odgazowanie 10 układ do uzupełniania i odgazowania wody - praktyczne uzupełnienie pracy naczyń wzbiorczych kontrolowane uzupełnianie ubytków wody wskaźnik ciśnienia funkcja automatycznego odgazowywania Dobór 11 Przykłady instalacji 13 Konserwacja 17 Uruchomienie 17 Obsługa 17 Pojęcia 18 Lista urządzeń 19 'refix' obsługa 20 refix DE i DD Ciśnieniowe naczynia przeponowe 'refix DE i DD' do wody użytkowej, znajdują zastosowanie przede wszystkim w instalacjach podwyższających ciśnienie i przygotowania c.w.u. w przypadku naczyń DD istnieje możliwość zamontowania armatury przepływowej "flowjet" od 2 do 40 litrów maks. ciśnienie pracy 10 bar (DE 8 także 25 bar) maks. temp. 70 C 'refix' dobór 21 'refix' przykłady instalacji 22

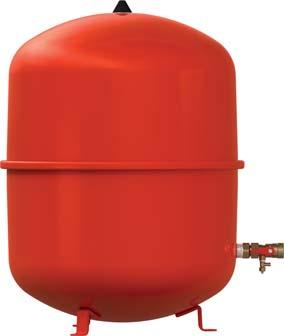

4 reflex Dane techniczne reflex N, NG do układów grzewczych i chłodniczych z przyłączami gwintowanymi niewymienna membrana, zgodnie z DIN 4807 cz. 3, dop. temperatura pracy 70 C dopuszczenie zgodne z dyrektywą dot. urządzeń ciśnieniowych 97/23/WE powłoka czerwona lub biała ciśnienie wstępne 1,5 bar 8-25 litrów h litrów h litrów 4 Typ Indeks Waga h 6 bar / 120 C czerwone białe kg mm mm mm NG , R ¾ NG , R ¾ NG , R ¾ NG , R ¾ NG , R ¾ NG , R ¾ NG , R 1 NG , R 1 NG , R 1 N , R 1 N , R 1 N , R 1 N , R 1 N , R 1 N , R 1 N , R 1 N , R 1 Vn pojemność nominalna / litry zawory, wsporniki strona 8 uzupełnianie, odgazowanie zładu strona 9, 10

5 reflex Dane techniczne reflex G do instalacji grzewczych i chłodniczych z przyłączami gwintowymi do zbiorników o poj. do 1000 l Ø 740 z przyłączami kołnierzowymi PN 6 dla 6 bar, PN 16 dla 10 bar wymienna membrana zgodnie z DIN 4807 cz. 3, dop. temperatura pracy 70 C dopuszczenie zgodne z dyrektywą dot. urządzeń ciśnieniowych 97/23/WE otwór rewizyjny manometr w przestrzeni gazowej powłoka czerwona ciśnienie wstępne 3,5 bar h litrów h (Ø 740) litrów 1000 (Ø 1000) litrów ( litrów bez górnej flanszy) h Typ Indeks Waga h 6 bar / 120 C kg mm mm mm G , G 1 G , G 1¼ G , G 1¼ G , G 1 G , G 1 G , G 1 G , G 1 G 1000 Ø , G 1 G 1000 Ø , DN 65/PN 6 G , DN 65/PN 6 G , DN 65/PN 6 G , DN 65/PN 6 G , DN 65/PN 6 G , DN 65/PN 6 10 bar / 120 C G , G 1 G , G 1¼ G , G 1¼ G , G 1¼ G , G 1¼ G , G 1½ G , G 1½ G 1000 Ø , G 1½ G 1000 Ø , DN 65/PN 16 G , DN 65/PN 16 G , DN 65/PN 16 G , DN 65/PN 16 G , DN 65/PN 16 G , DN 65/PN 16 Vn pojemność nominalna / litry 5 reflex G - wykonania specjalne, na zamówienie pojemność > 5000 litrów ciśnienie > 10 bar

6 reflex Dane techniczne reflex S do układów grzewczych, chłodniczych i solarnych, z zawartością środka przeciw zamarzaniu do 50% przyłącza gwintowane niewymienna membrana zgodnie z DIN 4807 cz. 3, dop. temperatura pracy 70 C zbiornik 33 litry z uchwytami mocującymi dopuszczenie zgodne z dyrektywą dot. urządzeń ciśnieniowych 97/23/WE powłoka czerwona lub biała h 2-33 litrów litrów litrów h Typ Indeks Waga h Ciśn. wstępne 10 bar / 120 C czerwone białe kg mm mm mm bar S , G ¾ 0,5 S , G ¾ S , G ¾ S , G ¾ 1,5 S , G ¾ S , G ¾ 6 S , R 1 S , R 1 S , R 1 S , R 1 S , R 1 3,0 S , R 1 S , R 1 S , R 1 S , R 1 S , R 1 Vn pojemność nominalna / litry reflex F płaskie naczynia do układów grzewczych i chłodniczych, w szczególności do montażu w kotle grzewczym niewymienna membrana zgodnie z DIN 4807 cz. 3, dop. temp. pracy 70 C zbiorniki od 18 litrów z nakładką mocującą dopuszczenie zgodne z dyrektywą dot. urządzeń ciśnieniowych 97/23/WE biały, lakierowany piecowo B T B T 8 litrów litrów Typ Indeks Waga B T Ciśn.wstępne 3 bar / 120 C kg mm mm mm bar F , G ⅜ 0,75 F , G ½ F , G ¾ 1,0 F , G ¾ F , G ¾ Vn pojemność nominalna / litry

7 refix Dane techniczne refix DD do instalacji wody użytkowej, podwyższających ciśnienie i podgrzewających wodę, zgodnie z DIN 1988 przepływowe, z kierownicą przepływu igh-flow niewymienna membrana posiada atest PZ dopuszczenie zgodne z dyrektywą dot. urządzeń ciśnieniowych 97/23 WE lakierowane na zielono lub biało; z zewnątrz i od wewnątrz, zgodnie z wytycznymi PZ ciśnienie wstępne 4,0 bar możliwość zainstalowania armatury przepływowej flowjet Typ Indeks Waga 10 bar / 70 C zielone białe mm mm kg DD G ¾ 1,1 DD G ¾ 2,7 DD G ¾ 2,8 DD G ¾ 3,8 DD G ¾ 4,8 DD G ¾ 9,2 25 bar / 70 C DD G ¾ 3,4 Vn pojemność nominalna / litry 8-25 litrów 33 litry z uchwytami mocującymi (widok z tyłu) dostarczany z trójnikiem Rp ¾ ( refix DD 8-33l ) kierownica przepływu igh-flow refix DD - dostawa obejmuje trójnik - naczynie dostępne również w kolorze białym trójnik Rp ¾ objęty zakresem dostawy (V do 2,5 m³/h) armatura przepływowa flowjet armatura odcinająca i opróżniająca do naczyń refix DD, zgodnie z normą DIN 4807 cz.5 dopuszczalne ciśnienie pracy 16 bar dopuszczalna temperatura pracy 70 C podłączenie obustronne G ¾ możliwość zainstalowania bocznych trójników o średnicy nominalnej otworu przelotowego 1 Typ Indeks flowjet ¾ flowjet montaż we własnym zakresie trójnik zakres dostawy refi x DD 7 refix DE do instalacji, które nie podlegają wymogom normy DIN 1988, np. do instalacji przeciwpożarowych, wody użytkowej, ogrzewania podłogowego bez armatury przepływowej, odcinającej i opróżniającej niewymienna membrana posiada atest PZ części mające kontakt z wodą są zabezpieczone przed korozją dopuszczenie zgodne z dyrektywą dot. urządzeń ciśnieniowych 97/23 WE lakierowane na niebiesko ciśnienie wstępne 4,0 bar Typ Indeks Waga 10 bar / 70 C mm mm kg DE G ¾ 1,0 DE G ¾ 1,9 DE G ¾ 2,5 DE G ¾ 3,0 DE G ¾ 3,9 DE G ¾ 6,9 DE G ¾ 8,0 16 bar / 70 C DE G ¾ 2,7 DE G ¾ 2,8 DE G ¾ 5,1 25 bar / 70 C DE G ¾ 3, litrów litrów z uchwytami mocującymi (widok z tyłu)

8 reflex 'reflex' kcesoria wsporniki do zamocowania zbiorników na ścianie do zbiorników 8-25 litrów Naczynia wzbiorcze o pojemności do 25 litrów nie posiadają nóżek. Zalecamy zastosowanie wspornika do montażu na ścianie. Do wyboru są dwa warianty: Wspornik do zbiorowego podłączenia naczynia wzbiorczego 8 25 litrów, odpowietrznika, manometru, rury wzbiorczej i napełniania. Przyłącze naczynia od góry. Indeks: Taśma mocująca do naczyń wzbiorczych 8 25 litrów. Montaż pionowy, przyłącze naczynia od góry lub od dołu. Indeks: przyłącze napełniania Rp ½ 95 przyłącze manometru Rp ⅜ przyłącze odpowietrznika Rp ⅜ DN 32 przyłącze rury wzbiorczej Rp ¾ przyłącze naczynia wzbiorczego Rp ¾ 280 Zawory odcinające PN EN 12828: Ciśnieniowe naczynia wzbiorcze muszą być wyposażone w opcję opróżniania przestrzeni wodnej. Wszystkie ciśnieniowe naczynia wzbiorcze w instalacjach grzewczych muszą być zabezpieczone zaworem odcinającym. SU R 1 G 8 Wielkość zaworów odcinających może być dobrana na podstawie średnicy przyłącza zbiornika. Odpowiednie wartości w zależności od mocy cieplnej znajdują się na stronie 12. reflex SU R ¾ złącze samoodcinające - zabezpieczone odcięcie do demontażu naczyń wzbiorczych - z możliwością opróżniania - zgodnie z PN EN PN 10 / 120 C reflex MK i SU R 1 zawory kołpakowe - zabezpieczone odcięcie do demontażu naczyń wzbiorczych - z możliwością opróżniania - zgodne z PN EN reflex SU R 1 i grupa przyłączy G - do szybkiego montażu i konserwacji naczyń wzbiorczych - zawór kołpakowy i kolanko przyłączeniowe z gwintem - zawór opróżniający G ½ i końcówka przewodu giętkiego zgodnie z PN EN PN 16 / 120 C - w szczególności do reflex G Ø 740 Typ SU R ¾ Indeks SU R ¾ SU R G G 1¼ G 1½ MK 1¼ MK 1½ MK Manometr do pomiaru ciśnienia wstępnego PN EN 12828: Raz w roku należy dokonać przeglądu naczynia wzbiorczego. Za pomocą manometru należy wówczas skontrolować i ewentualnie skorygować ciśnienie wstępne w naczyniu (po opróżnieniu naczynia). zawór odcinający opróżnianie manometr do pomiaru ciśnienia wstępnego do 4 bar

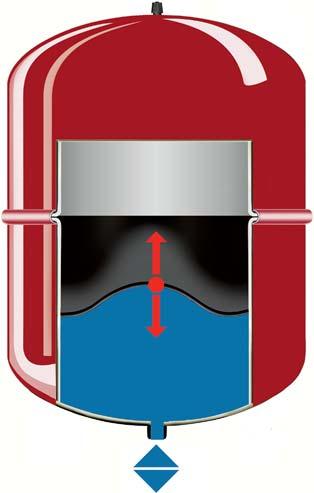

9 Układ uzupełniania ubytków wody control - praktyczne uzupełnienie naczynia wzbiorczego Ciśnieniowe naczynia wzbiorcze 'reflex' są proste w montażu i niezawodne w działaniu. Jednak w niektórych sytuacjach może dojść do zakłóceń w ich pracy, np. gdy poziom wody w instalacji nie jest regularnie uzupełniany, a ilość wody koniecznej do prawidłowej pracy jest niewystarczająca. W tej sytuacji praktycznym uzupełnieniem naczyń wzbiorczych są automaty uzupełniające 'control', za pomocą których ciśnienie jest stale kontrolowane i wskazywane przez urządzenie, a dzięki kontrolowanemu uzupełnianiu ubytków wody naczynia wzbiorcze mają zawsze właściwą wstępną zawartość wody. reflex magcontrol i control P eliminują problemy z ciśnieniem automat uzupełniający 'magcontrol' oraz, w przypadku niewystarczającego ciśnienia uzupełniania, 'control P', kontrolują ciśnienie w naczyniu wzbiorczym i jednocześnie (w razie potrzeby) uzupełniają ubytki wody dzięki 'magcontrol' i 'control P' ilość wody w ciśnieniowym naczyniu wzbiorczym jest zawsze optymalna Rezultat: przestrzeń gazowa membrana membrana może pracować swobodnie, przez co naczynie wzbiorcze prawidłowo pobiera i odprowadza wodę ciśnienie w instalacji jest zawsze prawidłowe urządzenie zapobiega problemom z powietrzem kontrolowane uzupełnianie ubytków wody control P i magcontrol z fillset są zgodne z nową normą DIN EN 1717 pobór wody przestrzeń wodna odprowadzenie wody 9 reflex magcontrol automat uzupełniający bez pompy reflex control P automat uzupełniający z pompą ciśnienie wstępne p0 p reflex fillset reflex magcontrol Uzupełniana woda musi być wprowadzona do instalacji z ciśnieniem hydraulicznym p, wyższym o przynajmniej 1,3 bar od ciśnienia wstępnego p0 naczynia wzbiorczego, w przeciwnym wypadku należy zastosować automat uzupełniający 'control P'. Minimalne ciśnienie p p0 + 1,3 bar hydrauliczne Jeżeli woda jest uzupełniana bezpośrednio z sieci wody użytkowej, należy zastosować rozdzielacz systemów 'fillset'. reflex control P utomat uzupełniający 'control P' stosuje się z reguły tam, gdzie ciśnienie dopływu uzupełnianej wody p jest za niskie do bezpośredniego uzupełniania ubytków wody bez pompy lub w sytuacjach, w których wymagane jest zastosowanie zbiornika pośredniego do rozdzielenia instalacji od sieci wody pitnej. Indeks: Indeks reflex magcontrol reflex fillset

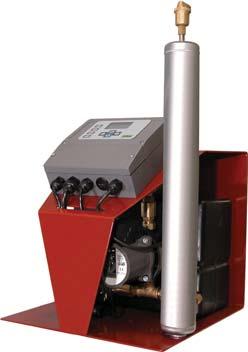

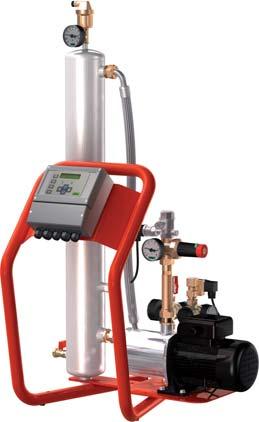

10 utomat odgazowujący próżniowo 'servitec' - uzupełnienie pracy naczynia wzbiorczego Problem z powietrzem w układach grzewczych i chłodniczych jest powszechnie znany. Badania Uniwersytetu Technicznego w Dreźnie dowiodły, że problem ten dotyczy ponad 50% instalacji. Urządzenie 'servitec' zapewnia automatyczne, centralne odgazowywanie całej instalacji, kontroluje pracę ciśnieniowego naczynia wzbiorczego i w razie potrzeby uzupełnia ubytki wody. Zastosowanie urządzenia 'servitec' eliminuje konieczność stosowania w instalacji separatorów powietrza. naczynie wzbiorcze + servitec magcontrol alternatywny układ stabilizacji ciśnienia stabilizacja ciśnienia odgazowanie uzupełnianie ubytków wody W instalacjach, w których pracują ciśnieniowe naczynia przeponowe, np. 'reflex N', zastosowanie urządzenia 'servitec magcontrol' jest dobrą i często tańszą alternatywą do stosowanych powszechnie układów stabilizacji ciśnienia. Zastosowanie ciśnieniowego naczynia przeponowego + servitec magcontrol oznacza: 10 elastyczną stabilizację ciśnienia wraz z ciągłym odgazowaniem wody instalacyjnej + możliwość korzystania ze specjalnych opcji 'servitec' centralne odgazowanie i odpowietrzanie wody instalacyjnej kontrolowane uzupełnianie ubytków wody z jednoczesnym odgazowywaniem stały pomiar ciśnienia bezpotencjałowe łącze meldunków Układ 'servitec' (jako wyposażenie dodatkowe) jest odpowiedni szczególnie dla instalacji, w których zastosowano już ciśnieniowe naczynia przeponowe. reflex servitec magcontrol do instalacji > 1 m 3 naczynie wzbiorcze reflex G Indeks reflex servitec magcontrol reflex servitec magcontrol reflex servitec magcontrol reflex servitec magcontrol 60/gl reflex servitec magcontrol 15 do instalacji 1 m 3

11 'reflex' Dobór Instalacje grzewcze 90 C Temperatura zasilania 70 C Temperatura powrotu Wartości z tabeli można użyć do obliczeń również w przypadku innych parametrów roboczych (np. 70/50 C) Dobór naczynia wzbiorczego na podstawie pojemności nominalnej Vn psv zawór bezpieczeństwa -> psv bar 2,5 V n 3,0 p0 ciśn. wstępne gazu w naczyniu wzbiorczym -> p0 bar 0,5 1,0 1,5 litry 0,5 1,0 1,5 1,8 V maks. pojemność wodna instalacji V litry pf min. ciśnienie napełnienia instalacji pf bar 1,0 1, ,1 1,6 2,2 --- V litry pf bar 1,0 1, ,1 1,6 2,2 --- Typowy układ połączeń Ciśnienie otwarcia zaworu V litry pf bar 1,0 1, ,1 1,6 2,2 --- V litry pf bar 0,9 1, ,0 1,5 2,1 2,4 bezpieczeństwa (zalecenie): V litry pf bar 0,9 1,4 1,9 0,9 1,4 1,9 2,2 psv p0 + 1,5 bar V litry pf bar 0,8 1,3 1,8 0,8 1,4 1,9 2,2 V Obliczenie ciśn. wstępnego t 100 C: litry pf bar 0,8 1,3 1,8 0,8 1,4 1,9 2,1 V [m] litry p0 p0 + 0,2 bar pf 10 bar 0,8 1,3 1,8 0,8 1,3 1,8 2,1 V litry zalecenie Reflex: 80 pf bar 0,8 1,3 1,8 0,8 1,3 1,8 2,1 p0 1 bar V litry pf bar 0,8 1,3 1,8 0,8 1,3 1,8 2,1 V Ciśnienie napełniania: litry pf bar 0,8 1,3 1,8 0,8 1,3 1,8 2,1 pf p0 + 0,3 bar V litry pf bar 0,8 1,3 1,8 0,8 1,3 1,8 2,1 V litry Q/kW pf bar 0,8 1,3 1,8 0,8 1,3 1,8 2,1 psv V/l V litry pf bar 0,8 1,3 1,8 0,8 1,3 1,8 2,1 V litry pf bar 0,8 1,3 1,8 0,8 1,3 1,8 2,1 V litry pf bar 0,8 1,3 1,8 0,8 1,3 1,8 2,1 V litry p0 pf bar 0,8 1,3 1,8 0,8 1,3 1,8 2,1 pf V litry pf bar 0,8 1,3 1,8 0,8 1,3 1,8 2,1 Pojemność wodna w przybliżeniu: V litry Radiatory 1000 pf bar 0,8 1,3 1,8 0,8 1,3 1,8 2,1 V = Q [kw] x 13,5 l/kw V litry pf bar 0,8 1,3 1,8 0,8 1,3 1,8 2,1 Grzejniki płytowe V = Q [kw] x 8,5 l/kw 11 Przykład doboru psv = 5 bar = 23 m Q = 600 kw, radiatory, 90/70 C obliczono: V = 600 kw x 13,5 l/kw = 8100 l 23 p0 = ( ,2 bar ) = 2,5 bar dobrano: wariant 1 - naczynie wzbiorcze reflex G 1 x reflex G 1000, 6 bar - wymienna membrana - przyłącze gwintowe 1 x grupa przyłączy G 1 z tabeli: z psv = 5 bar, p0 = 2,5 bar, V = 8100 l Vn = 1000 l (dla V maks l)

12 Dobór Rury wzbiorcze Rura wzbiorcza Q /kw Długość 10 m Q /kw Długość > 10 m 30 m DN 20 ¾ DN 25 1 DN 32 1¼ DN 40 1½ DN 50 2 DN 65 DN 80 DN Zawory odcinające Dla standardowych instalacji zalecamy: w przypadku nacz.wzb. z przył. gwint. R ¾ i R 1 reflex złącze SU o wymiarze odpowiednim dla nacz. wzb. w przypadku nacz.wzb. z przyłączem kołn. o wymiarze odpowiednim dla rury wzbiorczej 12 psv bar 3,5 V n 4,0 V n 5,0 p0 bar 1,5 1,8 2,0 2,5 litry 1,5 2,0 2,5 3,0 litry 2,0 2,5 3,0 3,5 V litry pf bar 2,3 2,6 2, ,3 2,9 3, ,0 3,5 4,1 --- V litry pf bar 2,3 2,6 2, ,3 2,9 3, ,0 3,5 4,1 --- V litry pf bar 2,3 2,6 2, ,3 2,9 3, ,0 3,5 4,1 --- V litry pf bar 2,1 2,5 2, ,2 2,7 3, ,0 3,4 3,9 4,4 V litry pf bar 2,0 2,3 2,5 3,0 2,1 2,6 3, ,7 3,2 3,7 4,2 V litry pf bar 1,9 2,2 2,4 2,9 2,1 2,5 3,0 3,4 2,6 3,1 3,6 4,0 V litry pf bar 1,9 2,2 2,4 2,9 2,0 2,5 2,9 3,4 2,5 3,1 3,5 4,0 V litry pf bar 1,8 2,1 2,3 2,8 1,9 2,4 2,8 3,3 2,5 3,0 3,4 3,9 V litry pf bar 1,8 2,1 2,3 2,8 1,9 2,3 2,8 3,3 2,4 2,9 3,4 3,8 V litry pf bar 1,8 2,1 2,3 2,8 1,9 2,3 2,8 3,3 2,4 2,9 3,3 3,8 V litry pf bar 1,8 2,1 2,3 2,8 1,9 2,3 2,8 3,3 2,4 2,9 3,3 3,8 V litry pf bar 1,8 2,1 2,3 2,8 1,9 2,3 2,8 3,3 2,4 2,9 3,3 3,8 V litry pf bar 1,8 2,1 2,3 2,8 1,9 2,3 2,8 3,3 2,4 2,9 3,3 3,8 V litry pf bar 1,8 2,1 2,3 2,8 1,9 2,3 2,8 3,3 2,4 2,9 3,3 3,8 V litry pf bar 1,8 2,1 2,3 2,8 1,9 2,3 2,8 3,3 2,4 2,9 3,3 3,8 V litry pf bar 1,8 2,1 2,3 2,8 1,9 2,3 2,8 3,3 2,4 2,9 3,3 3,8 V litry pf bar 1,8 2,1 2,3 2,8 1,9 2,3 2,8 3,3 2,4 2,9 3,3 3,8 V litry pf bar 1,8 2,1 2,3 2,8 1,9 2,3 2,8 3,3 2,4 2,9 3,3 3,8 V litry pf bar 1,8 2,1 2,3 2,8 1,9 2,3 2,8 3,3 2,4 2,9 3,3 3,8 V litry pf bar 1,8 2,1 2,3 2,8 1,9 2,3 2,8 3,3 2,4 2,9 3,3 3,8 Przykład doboru wariant 2 - bateryjnie połączone 2 naczynia wzbiorcze np. reflex N 2 x reflex N 500, 6 bar - niewymienna membrana - z przyłączami gwintowanymi - połączenia bateryjne z boku 2 x złącze SU R1 Zastosowanie kilku mniejszych naczyń wzbiorczych (zamiast jednego dużego) stanowi tańszą alternatywę.

13 Przykłady instalacji Wskazówki instalacyjne PN EN 12828: Każde źódło ciepła musi być podłączone rurą wzbiorczą do jednego lub kilku ciśnieniowych naczyń wzbiorczych. Przyłącza należy wykonać wg poniższego schematu: Ciśnieniowe naczynie wzbiorcze na powrotnym przewodzie instalacji pompa obiegowa na zasilającym przewodzie instalacji - bezpośrednie podłączenie ciśnieniowego naczynia wzbiorczego do źródła ciepła - niewielkie obciążenie termiczne membrany - ciśnieniowe naczynie wzbiorcze po stronie ssawnej pompy obiegowej, dzięki czemu niebezpieczeństwo powstania podciśnienia jest zminimalizowane W razie wątpliwości można zwrócić się do autoryzowanego serwisu Reflex. w instalacji z kotłem i zaworem czterodrogowym Wskazówki reflex fillset woda użytkowa Zarówno kocioł jak i instalacja są zabezpieczone ciśnieniowym naczyniem wzbiorczym. Również w przypadku zamknięcia zaworów, rozwiązanie to zapobiega powstawaniu podciśnienia w instalacji. 'fillset' jest zestawem, który umożliwia bezpośrednie podłączenie do sieci wody użytkowej w celu np. uzupełniania ubytków wody czy napełniania instalacji. 13 z automatyczną kontrolą ciśnienia Wskazówki włączenie do obiegu w sąsiedztwie naczynia wzbiorczego PIS woda użytkowa utomat uzupełniający 'magcontrol' doskonale uzupełnia funkcje naczynia wzbiorczego. Dzięki 'magcontrol' w ciśnieniowym naczyniu wzbiorczym jest zawsze woda, a ryzyko tworzenia podciśnienia i związanych z tym problemów z powietrzem w najwyższych punktach instalacji jest zminimalizowane. 'fillset' wyposażony jest w rozdzielacz systemów i licznik przepływu wody, co umożliwia bezpośrednie przyłączenie uzupełniania do sieci wody pitnej. reflex magcontrol reflex fillset reflex magcontrol reflex fillset Podłączenia należy dostosować do warunków na miejscu montażu.

14 Przykłady instalacji Wskazówki instalacyjne: PN EN 12828: Każde źródło ciepła musi być podłączone rurą wzbiorczą do jednego lub kilku ciśnieniowych naczyń wzbiorczych. Jaki sposób podłączenia należy wybrać? W instalacjach wielokotłowych można zastosować zarówno zabezpieczenia poszczególnych kotłów dodatkowym naczyniem wzbiorczym jak i zbiorcze zabezpieczenie kotłów i instalacji. Należy pamiętać o tym, że w przypadku odcięcia poszczególnych kotłów, każdy z nich musi być połączony z przynajmniej jednym naczyniem wzbiorczym. Najwłaściwsze podłączenie należy uzgodnić z producentem kotła. Bateryjne połączenie naczyń wzbiorczych w instalacji wielokotłowej z oddzielnym zabezpieczeniem kotłów Wskazówki 14 sprzęgło hydrauliczne Zastosowanie bateryjnego połączenia kilku naczyń wzbiorczych np. typu N stanowi korzystniejszą cenowo alternatywę dla dużych naczyń wzbiorczych np. typu G Przy pomocy regulatora temperatury TIC palnik wyłącza odpowiednią pompę obiegową kotła i zamyka zawór M. Kocioł pozostaje zabezpieczony naczyniem wzbiorczym. Gdy palnik w kotle jest wyłączony, cyrkulacja przez kocioł nie jest możliwa. Naczynie wzbiorcze w instalacji wielokotłowej z zabezpieczeniem zbiorczym kotłów i instalacji Wskazówki reflex servitec magcontrol reflex fillset W momencie wyłączenia palnika, regulator temperatury TIC zamyka odpowiedni nastawnik M, co uniemożliwia błędną cyrkulację przez odcięty kocioł. Połączenie rury wzbiorczej kotła powyżej punktu środkowego kotła zapobiega cyrkulacji grawitacyjnej. Preferowane zastosowanie: w instalacjach bez minimalnej temperatury powrotu kotła. utomat odgazowujący 'servitec magcontrol' spełnia w instalacji następujące funkcje: wyświetlanie i kontrola ciśnienia; automatyczne uzupełnianie ubytków wody i napełnianie instalacji; centralne odgazowywanie wody instalacyjnej i uzupełniającej. Podłączenia należy dostosować do warunków na miejscu montażu. urządzenie odgazowujące reflex servitec

15 Przykłady instalacji Naczynie wzbiorcze reflex S w instalacji solarnej Wskazówki TI PI zbiornik schładzający reflex S Pompa obiegowa oraz naczynie wzbiorcze montowane są na powrocie instalacji, gdzie obciążenie termiczne jest najmniejsze. W związku z tym należy zamontować naczynie wzbiorcze po stronie ciśnieniowej pompy obiegowej. Przy obliczaniu ciśnienia wstępnego p0 należy uwzględnić ciśnienie pompy obiegowej. Jeśli termiczne obciążenie naczynia wzbiorczego nie będzie przekraczać 70 C, można zrezygnować ze zbiornika schładzającego. Naczynie wzbiorcze refix DE w instalacji z ogrzewaniem podłogowym Wskazówki refix DE TS + TC TI M Jeżeli do wykonania ogrzewania podłogowego nie zastosowano tlenoszczelnych rur z tworzywa sztucznego, zwiększa się niebezpieczeństwo korozji. Najpewniejszym zabezpieczeniem jest w tym przypadku rozdzielenie systemów obiegu kotłowego i ogrzewania podłogowego. by wykluczyć niebezpieczeństwo korozji naczyń wzbiorczych, zalecamy zastosowanie naczyń typu DE z zabezpieczeniem anytkorozyjnym. 15 reflex N Podłączenia należy dostosować do warunków na miejscu montażu.

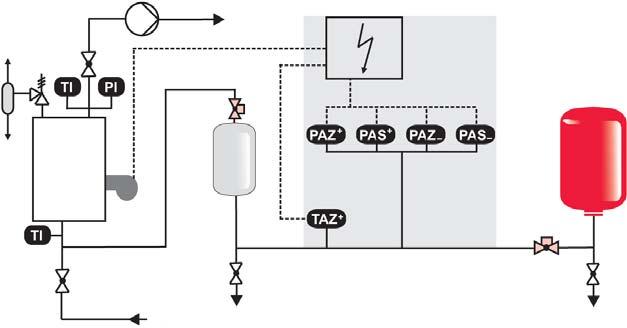

16 Przykłady instalacji Naczynie wzbiorcze w instalacji o wyższych parametrach temperaturowych > 120 C Wskazówki zasilanie rura BoB TRD 402, 18.6: W przypadku ciśnieniowych naczyń wzbiorczych i zbiorników schładzających, za temperaturę obliczeniową można przyjąć rzeczywistą temperaturę roboczą. zbiornik schładzający V powrót TRD 604 arkusz 2, 1.3.: W przypadku ciśnieniowych naczyń wzbiorczych można zrezygnować z montowania ogranicznika poziomu wody, jeżeli przy spadku poziomu wody poniżej minimalnego, załącza się ogranicznik ciśnienia minimalnego. Dodatkowo zalecamy: - zbiornik schładzający 'reflex V > C z rurą BoB i ogranicznikiem ciśnienia maks. i min. PZ+ / PZ- oraz + czujnikiem PS+ / PSjak również ogranicznikiem temperatury bezpieczeństwa TZ+ - do montażu we własnym zakresie. 16 Podłączenia należy dostosować do warunków na miejscu montażu.

17 Konserwacja i uruchomienie Przed podłączeniem ciśnieniowego naczynia wzbiorczego do instalacji należy ustawić ciśnienie wstępne, które musi być dostosowane do parametrów pracy instalacji. Kontrolę pracy naczynia wzbiorczego należy przeprowadzać raz w roku. Konserwacja ciśnieniowego naczynia wzbiorczego Norma PN EN wyklucza montaż zaworu odcinającego pomiędzy naczyniem a źródłem ciepła, za wyjątkiem zaworu kołpakowego. W celu zabezpieczenia instalacji zalecamy zastosowanie zaworu kołpakowego 'G' lub 'złącza SU'. Ciśnienie wstępne poduszki powietrznej, ustawione fabrycznie, jest różne dla różnych typów naczyń. Wartość tego ciśnienia podana jest na tabliczce znamionowej naczynia. 1 Ustawienie ciśnienia wstępnego 2 Napełnianie instalacji 3 Podgrzewanie wymagany zakres pracy pf p0 pe psv 17 gaz gaz gaz p0 ciśnienie wstępne pf ciśnienie napełniania VV pe ciśnienie końcowe Ve + VV kocioł woda napełniająca woda napełniająca Ciśnienie wstępne gazu p0 należy dostosować do parametrów instalacji, w której zamontowane jest naczynie oraz nanieść na tabliczkę znamionową. Zawartość wstępna wody VV jest wprowadzana do naczynia podczas napełniania instalacji i kontrolowana przez ciśnienie napełnienia pf na manometrze instalacyjnym po odpowietrzeniu i odgazowaniu zimnej wody. Przy maks. temperaturze zasilania instalacja jest odgazowywana termicznie. Należy wyłączyć pompy obiegowe i odpowietrzyć instalację. Następnie poziom wody należy uzupełnić aż do osiągnięcia ciśnienia końcowego pe. Ciśnienie wstępne p0 ciśnienie statyczne + 0,2 bar + ciśnienie pary (gdy t > 100 C) p0 1 bar (zalecane) Ciśnienie napełniania pf p0 + 0,3 bar Ciśnienie końcowe pe psv - 0,5 bar, dla psv 5 bar pe 0,9 x psv, dla psv > 5 bar

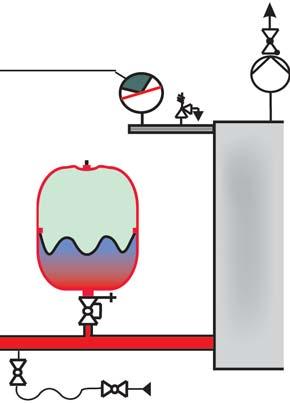

18 reflex Ważniejsze pojęcia Definicje wg DIN 4807 cz. 1 i 2 oraz PN EN na przykładzie instalacji grzewczej tv tr PZ + psv pst, pe pf, pa p0 PZ Najczęstsze połączenie: pompa obiegowa na zasilaniu ciśnieniowe naczynie wzbiorcze na powrocie = stabilizacja ciśnienia po stronie ssawnej pompy Ciśnienia i pojemności na przykładzie ciśnieniowego naczynia wzbiorczego 18 Wartości ciśnienia podawane są jako nadciśnienie i odnoszą się do króćców przyłączeniowych ciśnieniowego naczynia wzbiorczego lub do czujnika pomiaru ciśnienia układów stabilizujących ciśnienie. Sposób podłączenia zgodnie z powyższym schematem. psv PZ + pe ciśnienie otwarcia zaworu bezpieczeństwa = DBmax ogranicznik ciśnienia maks. ciśnienie końcowe róźnica ciśnienia zamknięcia zaworu bezpieczeństwa = SV 0,2 bar dopuszczalne ciśnienie robocze nie może być przekroczone w żadnym miejscu instalacji ciśnienie w instalacji przy najwyższej temperaturze DBmax - gdy moc poszczególnych kotłów > 300 kw (wymóg zgodnie z PN EN 12828) pf pa p0 PZ pst ciśnienie napełnienia ciśnienie początkowe min. ciśnienie robocze = ciśn. wstępne naczynia wzbiorczego = DBmin ogranicznik ciśnienia min. ciśnienie statyczne zadany zakres wartości parametrów stabilizacja ciśnienia = ciśnienie spoczynku 0,3 bar 0,2 bar + pd Ve pojemność ekspansywna VV zawartość wstępna wody ciśnienie w instalacji przy temperaturze napełnienia ciśnienie w instalacji przy najniższej temperaturze min. ciśnienie zapobiega: tworzeniu się podciśnienia parowaniu kawitacji ciśnienie odpowiadające wysokości statycznej () Zakres ciśnienia spoczynku = zadana wartość stabilizacji ciśnienia między pa i pe Zawartość wstępna wody VV - do pokrycia naturalnych strat wody DBmin - zgodnie z EN 12828, w celu zapewnienia p0 w układach ciepłej wody, zaleca się zastosowanie automatycznego urządzenia do uzupełniania wody lub opcjonalnie ogranicznika ciśnienia min.

19 reflex - lista urządzeń, rury wzbiorcze zbiornik rozprężający T do podłączenia przy zaworach bezpieczeństwa na źródle ciepła katalog 'kcesoria' zbiornik odmulający EB przydatny szczególnie w starych instalacjach katalog 'kcesoria' reflex fillset Q kw fillset zestaw przyłączeniowy do sieci wody użytkowej z licznikiem wody i rozdzielaczem systemów katalog control fillset reflex magcontrol kontrola ciśn. napełniania z automatycznym uzupełnianiem ubytków wody katalog control control P reflex control P fillset napełnianie odgazowanie uzupełnianie automat uzupełniający z pompą katalog control reflex servitec odgazowywanie wody instalacyjnej i uzupełnianej katalog servitec 19 str. 8 i 12 armatura odcinająca zbiornik schładzający V do zabezpieczenia naczynia wzbiorczego, wymagany przy temperaturze powrotu tr > 70 C katalog 'kcesoria' Należy pamiętać o prawidłowym ustawieniu ciśnienia wstępnego! do zbiorników o pojemności 8-25 litrów 'wspornik do zamocowania naczynia na ścianie'

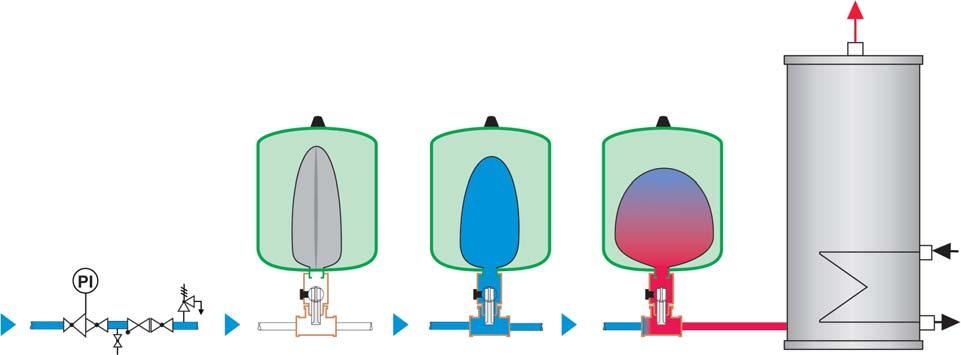

20 refix w instalacjach ciepłej wody użytkowej Funkcje i obsługa refix DD, DT5 odpowiadają wszystkim wymogom normy DIN 4807 cz.5, stawianym naczyniom wzbiorczym w instalacji wody pitnej refix magazynują nadmiar wody, który powstaje w wyniku przyrostu objętości właściwej podczas nagrzewania podgrzewacza wody refix zapobiegają otwieraniu się zaworu bezpieczeństwa. Oszczędzają wodę - minimalizują koszty. refix chronią instalację, ponieważ tłumią skoki ciśnienia w układzie by zapewnić prawidłowe funkcjonowanie naczynia refix należy przestrzegać poniższych wskazówek podczas jego instalacji oraz ustawienia ciśnienia wstępnego gazu. 20 p0 pa pe woda użytkowa pa ciśnienie wstępne p0 ciśnienie początkowe pa ciśnienie końcowe pe zestaw przyłączeniowy ciśnienie wstępne uruchomienie podgrzewanie podgrzewacz wody W celu zapewnienia stałego ciśnienia początkowego pa w zbiorniku, za licznikiem przepływu wody należy zamontować reduktor ciśnienia. Ciśnienie wstępne p0 w naczyniu wzbiorczym należy ustawić o 0, bar poniżej ciśnienia początkowego pa reduktora ciśnienia. Podczas napełniania instalacji w naczyniu wzbiorczym znajduje się wstępna zawartość wody, która gwarantuje niezawodną pracę. 'refix' musi dodatkowo przejąć pojemność ekspansywną Ve. zot sprężany jest do ciśnienia instalacji pe. Zasadniczo należy instalować 10 barowe podgrzewacze wody. Dzięki możliwie wysokiemu zabezpieczeniu (10 bar) możliwe jest zastosowanie mniejszych naczyń 'refix'. pa = ciśn. początkowe - reduktor ciśnienia p0 = pa - 0,2...1 bar * * 1 bar przy dużych odległościach między reduktorem ciśnienia i naczyniem refix

21 refix w instalacjach ciepłej wody użytkowej Dobór W przypadku przepływowych ciśnieniowych naczyń wzbiorczych do instalacji wody użytkowej nie wystarczy samo obliczenie pojemności całkowitej Vn Dodatkowo należy sprawdzić, czy maksymalny strumień przepływu Vs nie zostanie przekroczony i jakie będą straty ciśnienia Δp. Dobór na podstawie pojemności całkowitej Vn 10 C temperatura zimnej wody na wejściu V pa psv Vn p0 VSp 60 C temperatura ciepłej wody VS ciśnienie wstępne poduszki pow. p 0 = 3,0 bar reduktor ciśnienia - ciśn.początkowe p a 3,2 bar ciśnienie wstępne poduszki pow. p 0 = 4,0 bar = ust.stand. reduktor ciśnienia - ciśn.początkowe p a 4,2 bar p sv [bar] V sp [litry] pojemność całkowita 'refix' [litry] DD DT p sv [bar] V sp [litry] pojemność całkowita 'refix' [litry] DD DT Dobór na podstawie maksymalnego strumienia przepływu VS W przypadku zbiorników przepływowych po określeniu pojemności całkowitej naczynia wzbiorczego 'refix' należy sprawdzić, czy maksymalny strumień przepływu Vs, wynikający z obliczenia sieci rurowej zgodnie z DIN 1988, jest możliwy w danym naczyniu. refix DD 8-33 l z lub bez flowjet otwór przelotowy-trójnik Rp ¾ = Standard Jeśli nie, można wówczas zastosować refix DD 8 33 l z większym trójnikiem (1 x ¾ x 1 ) lub naczynie refix DT5 o pojemności 60 l dla jeszcze większego przepływu. zalecany maks. strumień przepływu V S * 2,5 m³/h rzeczywista strata ciśnienia przy strumieniu przepływu V V [m³/h] Δp = 0,03 bar 2,5 m³/h ( ) 2 flowjet trójnik VS V * obliczany dla prędkości 2 m/s

22 refix w instalacjach ciepłej wody użytkowej Przykłady instalacji Wskazówki ogólne DIN 4807 cz. 5: W celu przeprowadzenia konserwacji instalacji i kontroli ciśnienia wstępnego gazu w naczyniu wzbiorczym... należy zamontować armaturę odcinającą z możliwością opróżniania. W celu zapewnienia długotrwałej i bezpiecznej pracy instalacji... przynajmniej raz w roku należy przeprowadzać konserwację i kontrolę ustawionego ciśnienia wstępnego gazu w naczyniu wzbiorczym. Ciśnienie wstępne p0 refix należy ustawić o 0, bar poniżej wartości ustawionej w reduktorze ciśnienia. refix DD z armaturą przepływową flowjet ciepła woda Wskazówki Kompletne rozwiązanie z armaturą przepływową flowjet Zalety: łatwy, zgodny z normą montaż. Gwarancja odcięcia, opróżnienia i przepływu naczynia refix. 1 1 refix DD zimna woda armatura przepływowa flowjet w refix DD, opcjonalnie: standard z trójnikiem Rp ¾ V 2,5 m³/h trójnik Rp 1 V 4,2 m³/h 22 2 V 3 4 taśma mocująca reflex do zbiorników 8-25 litrów (33 l - uchwyt, DT5 - nogi) zawór bezpieczeństwa można zamontować także przed naczyniem refi x DD lub refi x DT5 z fl owjet, jeżeli średnica nominalna wymaganego zaworu bezpieczeństwa wynosi w sto sunku do znajdującego się za nim doprowadzenia do podgrzewacza refix DE, DD bez armatury przepływowej flowjet Wskazówki ciepła woda Podczas konserwacji instalacji bez armatury przepływowej flowjet należy odciąć podłączenie do podgrzewacza wody i opróżnić refix DD przez boczną armaturę. zimna woda V refix DD 2 trójnik Rp ¾, trójnik Rp 1, 3 V 2,5 m³/h V 4,2 m³/h taśma mocująca reflex do zbiorników 8-25 litrów (33 l - uchwyt) 2 Podłączenia należy dostosować do warunków na miejscu montażu.
