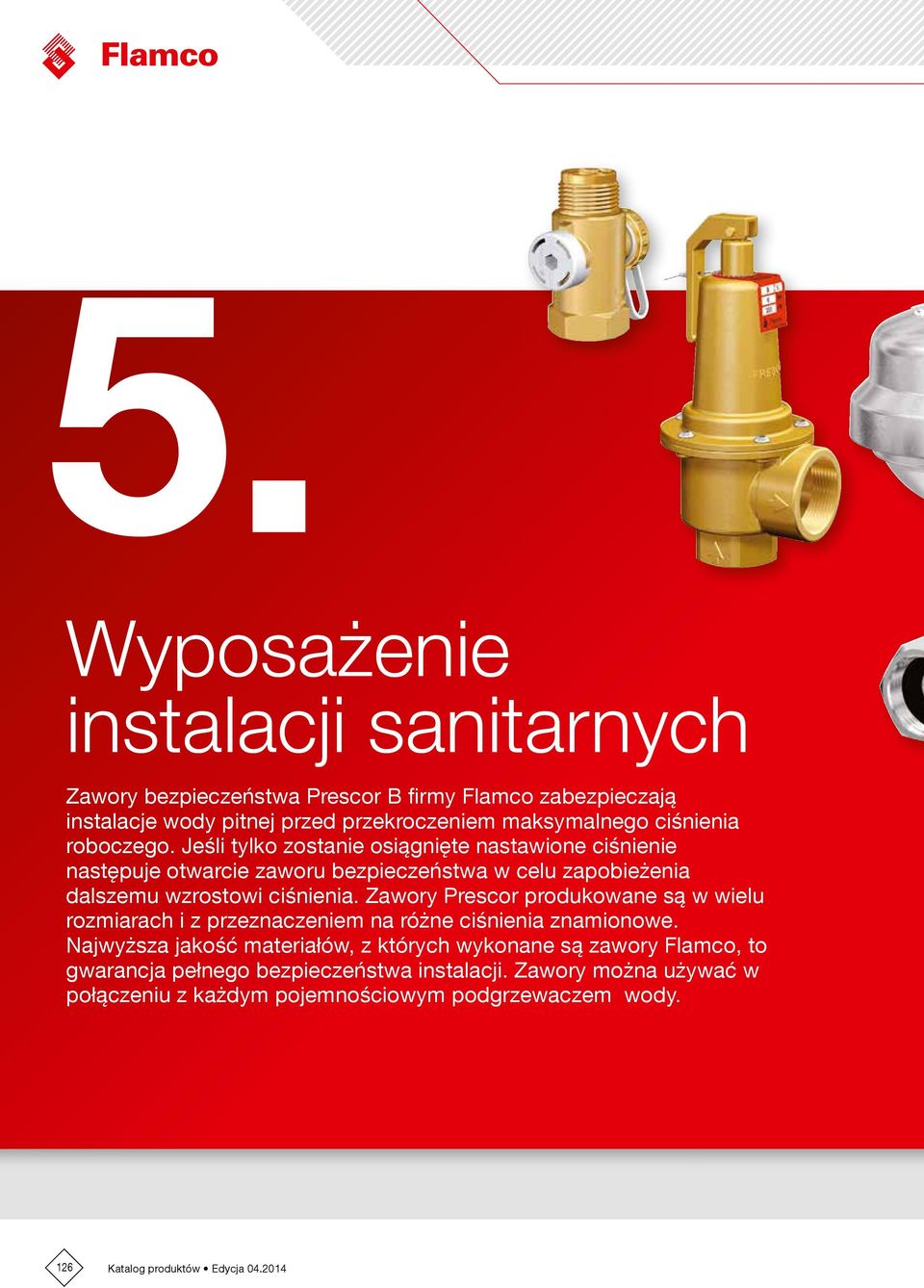

1 5. Wyposażenie instalacji sanitarnych Zawory bezpieczeństwa Prescor B firmy Flamco zabezpieczają instalacje wody pitnej przed przekroczeniem maksymalnego ciśnienia roboczego. Jeśli tylko zostanie osiągnięte nastawione ciśnienie następuje otwarcie zaworu bezpieczeństwa w celu zapobieżenia dalszemu wzrostowi ciśnienia. Zawory Prescor produkowane są w wielu rozmiarach i z przeznaczeniem na różne ciśnienia znamionowe. Najwyższa jakość materiałów, z których wykonane są zawory Flamco, to gwarancja pełnego bezpieczeństwa instalacji. Zawory można używać w połączeniu z każdym pojemnościowym podgrzewaczem wody. 126 Katalog produktów Edycja

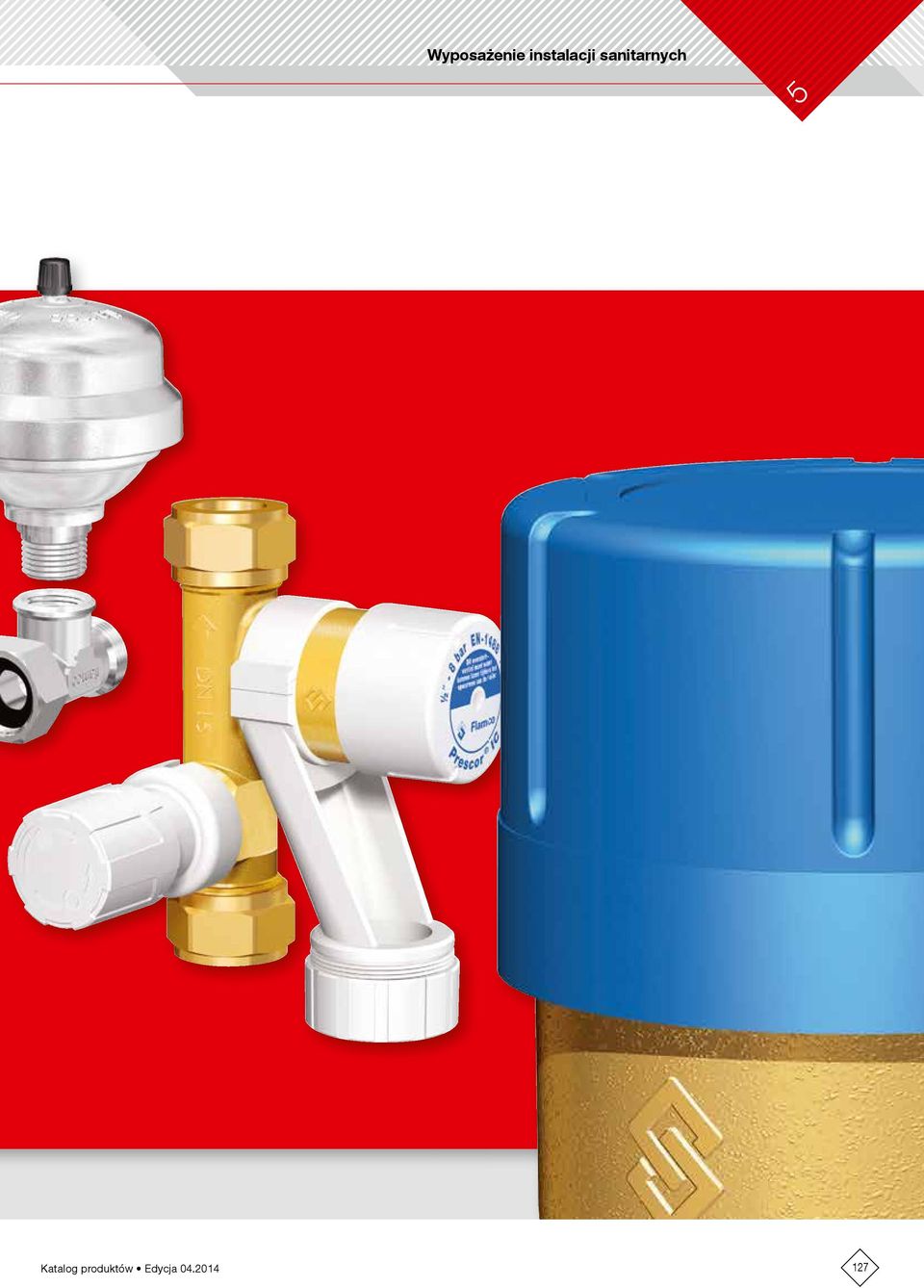

2 Wyposażenie instalacji sanitarnych 5 Katalog produktów Edycja

3 Przeciwdziałanie uderzeniom hydraulicznym w prosty i skuteczny sposób Urządzenie tłumiące uderzenia hydrauliczne Flexofit zostało stworzone specjalnie z myślą o pochłanianiu uderzenia wodnego w sanitarnych instalacjach wodociągowych. Wykonano je z chromowanego mosiądzu. Możliwe przyczyny uderzeń hydraulicznych: Zbyt szybkie zamknięcie zaworu (np. zaworu elektromagnetycznego) lub kurka. Zadziałanie zaworu zwrotnego. Nagłe załączenie/wyłączenie pompy. Nadciśnieniowa poduszka gazowa. Membrana z gumy. Przestrzeń połączona z instalacją. Trójnik. Urządzenie zapobiegające uderzeniu hydraulicznemu Flexofit pochłania falę ciśnienia, zanim ta zdąży przekształcić się w uderzenie wodne. Odpowiedzialne za to są dwa obszary urządzenia Flexofit, oddzielone membraną z gumy. Po jednej stronie znajduje się poduszka gazowa pod ciśnieniem, natomiast druga strona pozostaje połączona z instalacją. Poduszka gazowa kurczy się i pochłania falę ciśnienia. 128 Katalog produktów Edycja

4 + - start Wyposażenie instalacji sanitarnych 5 Uderzenie hydrauliczne można opisać jako zmianę ciśnienia w zamkniętym układzie rur, powstałą w wyniku nagłych zmian prędkości przepływu cieczy w instalacji. W ten sposób powstaje fala ciśnienia, która szybko przemieszcza sie w przewodzie. Ta fala ciśnienia może doprowadzić do powstania drgań, hałasu, a nawet pęknięć rur lub poważnych uszkodzeń urządzeń i pomp. Dlatego zapobieganie uderzeniom hydraulicznym jest tak ważne. FLEXOFIT TRÓJNIK Tabela doboru Ciśnienie w instalacji [bar] 2 2,5 3 3,5 4 4,5 5 5,5 6 6,5 7 Średnica rury Maks. długość rury do pierwszego kolana [m] Dla tabeli przyjęto natężenie przepływu na poziomie 3 m/s. Liczba niezbędnych urządzeń zapobiegających uderzeniu hydraulicznemu Flexofit S ½" (15 mm) ¾" (22 mm) 7, " (28 mm) 7, ¼" (35 mm) 7, O Katalog produktów Edycja

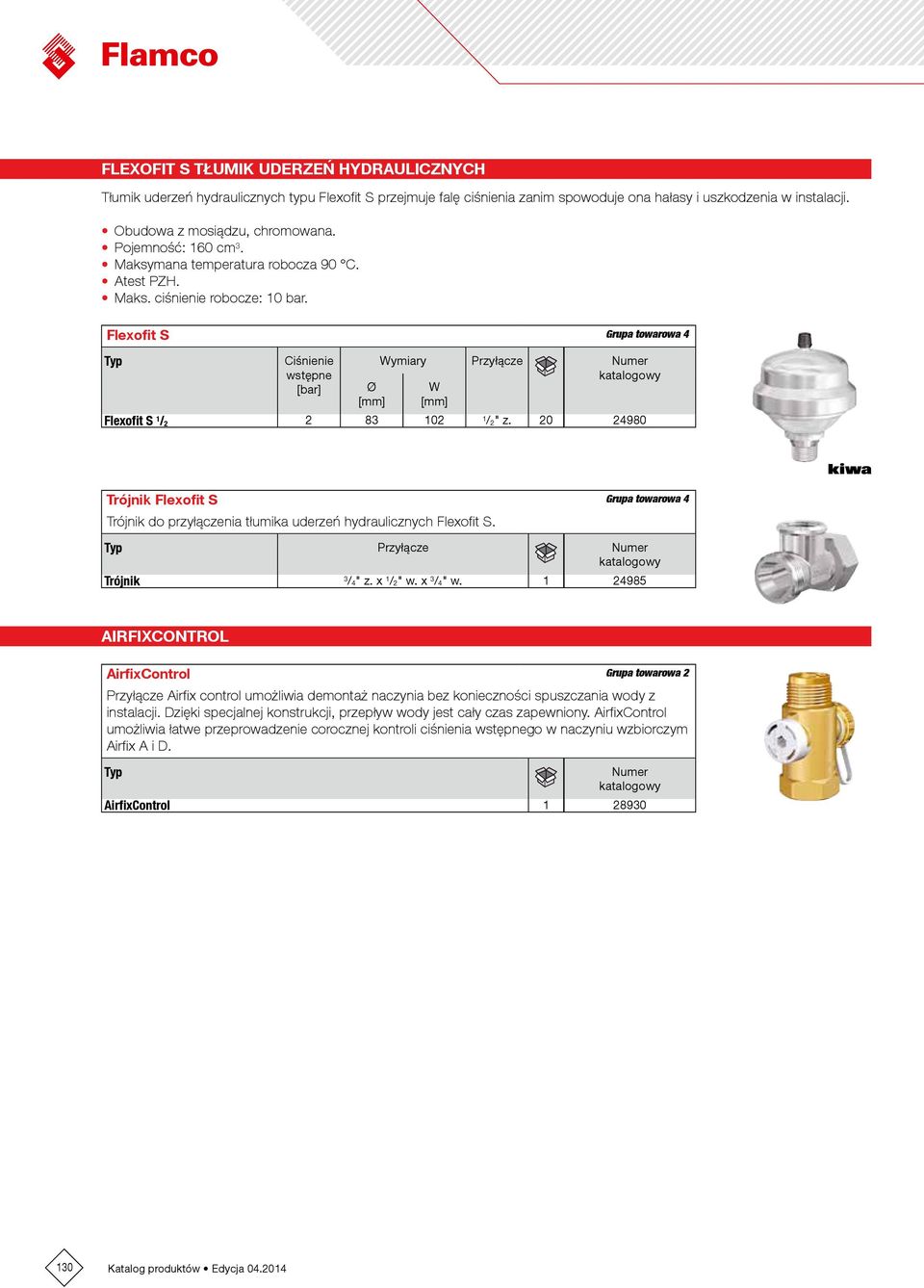

5 FLEXOFIT S TŁUMIK UDERZEŃ HYDRAULICZNYCH Tłumik uderzeń hydraulicznych typu Flexofit S przejmuje falę ciśnienia zanim spowoduje ona hałasy i uszkodzenia w instalacji. Obudowa z mosiądzu, chromowana. Pojemność: 160 cm 3. Maksymana temperatura robocza 90 C. Atest PZH. Maks. ciśnienie robocze: 10 bar. Flexofit S Grupa towarowa 4 Ciśnienie wstępne [bar] Wymiary Przyłącze Numer Ø W Flexofit S 1 / / 2" z Trójnik Flexofit S Grupa towarowa 4 Trójnik do przyłączenia tłumika uderzeń hydraulicznych Flexofit S. Przyłącze Numer Trójnik 3 / 4" z. x 1 / 2" w. x 3 / 4" w AIRFIXCONTROL AirfixControl Grupa towarowa 2 Przyłącze Airfix control umożliwia demontaż naczynia bez konieczności spuszczania wody z instalacji. Dzięki specjalnej konstrukcji, przepływ wody jest cały czas zapewniony. AirfixControl umożliwia łatwe przeprowadzenie corocznej kontroli ciśnienia wstępnego w naczyniu wzbiorczym Airfix A i D. Numer AirfixControl Katalog produktów Edycja

6 Wyposażenie instalacji sanitarnych 5 PRESCOR B - ZAWORY BEZPIECZEŃSTWA DO C.W.U. Zabezpieczenie podgrzewaczy wody oraz instalacji wody użytkowej (pitnej). Atest higieniczny PZH. Prescor B Grupa towarowa 3 Ciśnienie otwarcia [bar] Dolot Przyłącze Moc upustu [kw] Numer Prescor B 1 / 2 6,0 1 / 2" 1 / 2" Prescor B 1 / 2 8,0 1 / 2" 1 / 2" Prescor B 1 / 2 10,0 1 / 2" 1 / 2" Prescor B 3 / 4 6,0 3 / 4" 1" Prescor B 3 / 4 8,0 3 / 4" 1" Prescor B 3 / 4 10,0 3 / 4" 1" Prescor B 1 6,0 1" 1 1 / 4" Prescor B 1 8,0 1" 1 1 / 4" Prescor B 1 10,0 1" 1 1 / 4" Wylot Nr Prescor SB Grupa towarowa 3 Ciśnienie otwarcia [bar] Dolot Przyłącze Wylot Moc upustu [kw] Numer Prescor SB 1 1 / 4 6,0 1 1 / 4" 1 1 / 2" Prescor SB 1 1 / 2 6,0 1 1 / 2" 2" Prescor SB 2 6,0 2" 2 1 / 2" Prescor SB 1 1 / 4 8,0 1 1 / 4" 1 1 / 2" Prescor SB 1 1 / 2 8,0 1 1 / 2" 2" Prescor SB 2 8,0 2" 2 1 / 2" Prescor SB 1 1 / 4 10,0 1 1 / 4" 1 1 / 2" Prescor SB 1 1 / 2 10,0 1 1 / 2" 2" Prescor SB 2 10,0 2" 2 1 / 2" Nr Katalog produktów Edycja

7 ZESTAWY MONTAżOWE SB-A Grupa towarowa 4 Do montażu naczyń wzbiorczych Airfix P o pojemności do 35 litrów. Dla Numer SB-A Taśma montażowa do zbiorników typu Airfix P - stosowana razem z uchwytem MB 2 lub MB MB Grupa towarowa 4 Do mocowania naczyń Flexcon/Airfix o pojemności 8-25 litrów. Dostarczane z gniazdem, w które precyzyjnie wpasowany jest pierścień zaciskowy naczynia Flexcon. Do wykonania trwałego zamocowania wystarczy jedynie dokręcenie dwóch śrub. Materiał: DC01 A-m, powłoka cynkowa. Mocowanie do ściany za pomocą znajdujących się w komplecie dwóch kołków Ø8 i dwóch wkrętów Ø 6 z łbem sześciokątnym (klucz nr 10). Mocowanie naczynia do MB za pomocą dwóch wkrętów M 5 z łbem krzyżakowym. Dostępna oddzielnie taśma mocująca dla naczyń bez pierścienia zaciskowego (maksymalna średnica Ø ok. 325 mm. MB 3: ze sprężyną i adapterem celem jeszcze łatwiejszego montażu - pozwala na wstępne "wczepienie" naczynia uwalniając ręce przed przykręceniem śrub M5. A B C Wymiary Numer A B C Element montażowy MB Element montażowy MB Katalog produktów Edycja
