Wymagania szczegółowe do przetargu: Oświetlenie przeszkodowe na ciągu napowietrznym Żerań Huta w sekcji wiślanej

Transkrypt

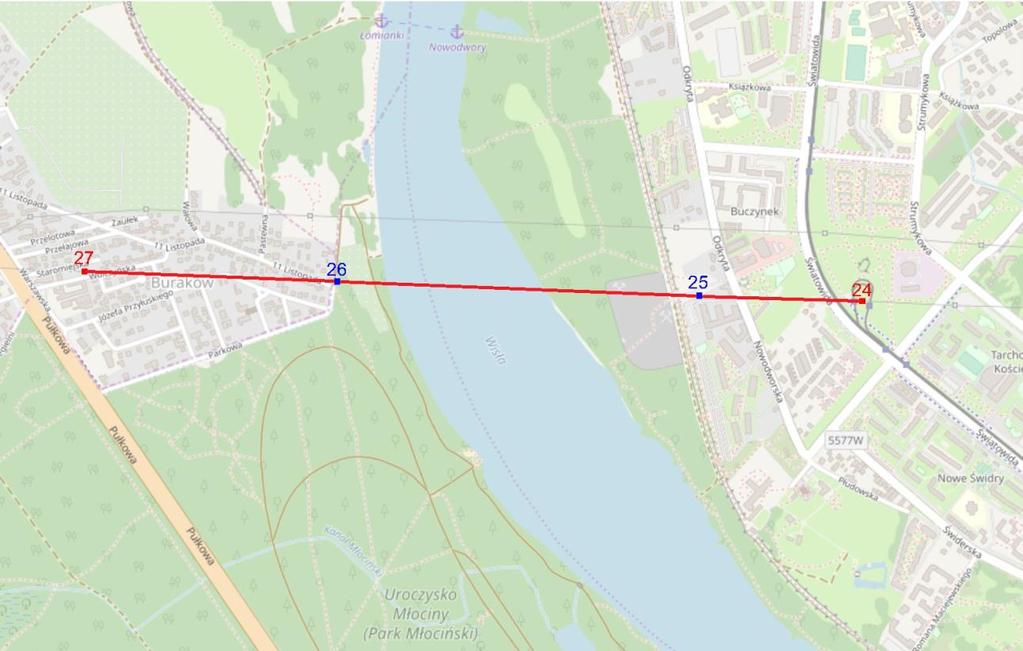

1 Wymagania szczegółowe do przetargu: Oświetlenie przeszkodowe na ciągu napowietrznym Żerań Huta w sekcji wiślanej 1. Ogólny opis przedmiotu zamówienia Przedmiotem zamówienia jest wykonanie dokumentacji projektowej oraz wykonanie w terenie oświetlenia przeszkodowego na ciągu napowietrznym linii 110 kv relacji Żerań - Huta w sekcji wiślanej. Lokalizację przewidzianych do wykonania robót budowlanych przedstawia rysunek nr 1. Rys. 1 Mapa poglądowa lokalizacji inwestycji. Kolorem czerwonym zaznaczono sekcję linii 110kV Żerań Huta. Przedmiotowa wymiana instalacji oświetlenia przeszkodowego dotyczy słupów przelotowych 25 i 26 zaznaczonych kolorem niebieskim. 2. Opis prac W ramach niniejszego Zamówienia, Oferent (zwany dalej w tekście Wykonawcą) będzie zobowiązany do wykonania dokumentacji projektowej wraz z uzgodnieniami oraz wykonania prac w terenie. Wykonawca jest zobowiązany do: a) wykonania dokumentacji projektowej nowego systemu oświetlenia przeszkodowego zgodnie z obowiązującym przepisami i normami, Strona 1 z 8

2 b) uzyskania zgód właścicieli terenów przewidzianych do zajęcia na czas prowadzenia robót, c) uzyskania wszelkich niezbędnych uzgodnień, d) uzgodnienia dokumentacji projektowej w innogy Stoen Operator, e) zakupu wszystkich materiałów i urządzeń koniecznych do realizacji niniejszego zadania, f) odtworzenia terenu, g) Wykonania dokumentacji powykonawczej zgodnie z wymogami obowiązującymi u Zamawiającego w wersji papierowej oraz wersji elektronicznej edytowalnej (pliki w formacie *.doc, *.xls, *.dwg) w trzech egzemplarzach. Dopuszczalne nośniki cyfrowe płyta CD-R/DVD R, przenośny dysk USB. Oznakowanie wysokościowe linii napowietrznych 110 kv podlega Rozporządzeniu Ministra Infrastruktury z dnia 25 czerwca 2003 roku (Dz, U. nr 130 poz z 2003 r.). Zgodnie z ww. dokumentem, oświetlenie powinno spełniać wymagania: oznakowanie powinno być widoczne z każdej strony, oznakowanie przeszkodowe na liniach energetycznych wykonuje się światłami o średniej intensywności typu B (tabela 1), światła umieszcza się na trzech poziomach górne na wierzchołku słupa, dolne na poziomie zwisu najniższego przewodu, pośrednie w połowie odległości między poziomami górnym, a dolnym, błyski świateł następują w kolejności dolne pośrednie górne. Typ światła Średniej intensywności typu B Tabela 1 Charakterystyka świateł lamp oznakowania przeszkodowego Kolor Typ sygnału/częstotliwość błysków Największa intensywność wiązki świetlnej (cd) przy luminacji tła 50 cd/m 2 i powyżej Min rozwarcie wiązki świetlnej w płaszczyźnie pionowej Intensywność (cd) w granicach podanego kąta w stosunkach do powierzchni poziomej Poniżej 50 cd/m czerwony błysków/min 2000±25% 2000±25% min % max min 75% min 100% 3. Wymagania materiałowe Na potrzeby wykonania zadania, Wykonawca zobowiązany będzie do dostawy własnym kosztem i staraniem materiałów i sprzętu niezbędnych do realizacji zadania. Materiału użyte do wykonania zadania powinny być dopuszczone do stosowania w innogy Stoen Operator. Zamawiający zastrzega sobie prawo akceptacji urządzeń przewidzianych do zabudowy. Wykonawca najpóźniej na 3 tygodnie przed rozpoczęciem prac prześle zestawienie materiałów uwzględniające producentów i typy urządzeń w celu uzyskania akceptacji Zamawiającego. Strona 2 z 8

3 Wymagania poszczególnych elementów oznakowania świetlnego: a) Lampy Zasilanie napięciem bezpiecznym 48 V Wydajność lamp min. 80 lm z 1 W Klasa wodoszczelności IP65 Zakres temperatur pracy -30 O C do 50 O C Klasa odporności na wyładowania piorunowe: 2 b) Sterownik błysków oświetlenia Napięcie zasilania i sterowania lampami do 48 V Wymuszanie błysków zgodnie z tabelą 1. Zakres temperatur pracy -30 O C do 50 O C Sterownik elektroniczny z elementami półprzewodnikowymi bezobsługowymi Sterownik błysków uruchamiający światła w porze nocnej lub przy znacznym zachmurzeniu z możliwością regulacji progu startu c) Sterownik ładowania Możliwe ładowanie akumulatorów z dwóch odnawialnych źródeł energii elektrycznej Zapewnienie autonomicznej pracy systemu na poziomie min. 240 h Napięcie pracy i ładowania do 48 V Zakres temperatur pracy -30 O C do 50 O C d) Akumulatory Działanie bezobsługowe Zakres temperatur pracy -30 O C do 50 O C Pojemność dobrać do potrzeb Zapewnienie autonomicznej pracy systemu na poziomie min. 240 h e) Panele fotowoltaiczne Minimalna moc zainstalowana zapewniająca autonomiczną pracę systemu na poziomie min. 240 h Min. wydajność paneli z 1 m 2 pow. panelu 140 W przy nasłonecznieniu 1000 W/m 2 Wartość napięcia 48 V f) Mikroturbina Pozioma oś obrotu Sterownik błysków, sterownik ładowania oraz akumulatory powinny zostać umieszczone w skrzynkach lub w skrzynce chroniącej przed czynnikami atmosferycznymi tj. opady oraz promienie słoneczne. Skrzynki powinny posiadać izolację cieplną na wypadek konieczności pracy w temperaturach z poza zakresu temperatur -30 O C do 50 O C. Skrzynki wykonane ze stali nierdzewnej, aluminium i jego stopów, ocynkowane żeliwo ciągliwe, stali zabezpieczonej antykorozyjnie przez ocynkowanie na gorąco zgodnie z normą PN-EN ISO 14641:2000 lub inny Strona 3 z 8

4 sposób zapewniający równoważną ochronę z tworzywa sztucznego ze stabilizatorami UV w stopniu wodoszczelności min. IP65. Skrzynki, panele fotowoltaiczne i mikroturbina zamocowane do konstrukcji słupa bez naruszania zabezpieczenia antykorozyjnego za pomocą klamer zaciskowych skręcanych niewymagających dodatkowych wierceń w elementach stalowych konstrukcji słupa. Elementy systemu oświetlenia przeszkodowego należy połączyć kablami opancerzonymi np. YKYFty, mocowanymi za pomocą uchwytów dokręcanych do konstrukcji. Elementy metaliczne należy zabezpieczyć antykorozyjnie. Odległość mikroturbiny od przewodów linii powinna być nie mniejsza niż 3-krtoność średnicy koła zataczanego przez wirnik turbiny. 4. Wymagania dodatkowe Wykonawca w trakcie prowadzenia prac zobowiązany będzie także do: a) Wykonania dokumentacji projektowej w oparciu o wytyczne opisane w niniejszej specyfikacji. b) Zaprojektowania instalacji w oparciu o materiały i urządzenia dopuszczone do stosowania w innogy Stoen Operator. c) Uzyskania wszelkich, koniecznych pozwoleń, zgód i decyzji wraz z prawomocnymi decyzjami pozwolenia na budowę/rozbiórkę. d) Ustalenia danych właścicieli nieruchomości objętych zakresem przebudowy poszczególnych odcinków linii oraz przeprowadzi wstępne rozmowy dotyczące pozyskania prawa do terenu dla projektowanych odcinków linii. e) Przed wykonaniem dokumentacji projektowej należy uzgodnić z Zamawiającym typ i producentów urządzeń planowanych do zastosowania. f) Forma, treść i zawartość dokumentacji powinna być zgodna z przepisami ustawy Prawo Budowlane oraz Rozporządzenia Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie szczegółowego zakresu i formy projektu budowlanego. g) W opisie technicznym zostanie zawarta informacja, że wszelkie materiały i urządzenia przewidziane do zamontowania muszą być dopuszczone do stosowania w innogy Stoen Operator. h) Łącznie z dokumentacją projektową Wykonawca złoży dokumentację formalnoprawną, w formie odrębnego zbioru dokumentów, zawierającą m.in. część właścicielską, wszelkie uzgodnienia branżowe, umowy, zgody, pozwolenia i decyzje. i).opracowanie powinno zawierać również spis numerów działek, ich obrębów, właścicieli (władających), sygnatury decyzji lokalizacji inwestycji celu publicznego/ miejscowego planu zagospodarowania przestrzennego oraz sposób uregulowania stanu prawnego (np. służebność przesyłu, umowa z liniowa m. st. Warszawa, decyzja ZDM, itp.). Strona 4 z 8

5 j) Dokumentacja projektowa wraz z dokumentacją formalno-prawną, jako całość podlega uzgodnieniu w innogy Stoen Operator, ww. dokumentacja powinna zostać dostarczona w dwóch egzemplarzach w wersji papierowej oraz w jednym egzemplarzu w wersji elektronicznej. k) Za wykonanie dokumentacji projektowej zgodnie z obowiązującym prawem odpowiada autor projektu. l) Dokumentacja projektowa powinna zawierać podstawowe działy: opisy techniczne, obliczenia, część rysunkową, karty katalogowe materiałów i urządzeń przewidzianych do zabudowy, umieszczone w ww. kolejności. m) Dokumentacja projektowa musi być opracowana w całości w języku polskim (opisy techniczne na rysunkach, karty katalogowe w języku polskim) oraz zawierać spis treści tomu, spis rysunków zawartych w tomie. n) Każde rozwiązanie techniczne przewidziane w projekcie powinno być szczegółowo opisane w opisie technicznym i jednocześnie pokazane na odpowiednich rysunkach technicznych. o) Format tomów A4. p) Arkusze o wysokości 297mm mogą mieć długość maksymalnie 1500mm. q) Wszystkie strony tomu powinny być kolejno ponumerowane w systemie numer strony / liczba stron. r) Wersja papierowa projektu wykonawczego musi być wyposażona w usztywniacze krawędzi papieru zabezpieczające przed jego ewentualnym zniszczeniem. s) Wersję elektroniczną należy przekazać w następujących formatach plików: Część opisowa w formacie *.pdf, *.doc Rysunki w formacie *.pdf, *.dwg Karty katalogowe w formacie *.pdf. t) Zamawiający nie dopuszcza korzystania z usług podwykonawców w zakresie dotyczącym prac projektowych oraz wykonawczych. u) Zakupu wszystkich koniecznych materiałów i urządzeń niezbędnych do realizacji pełnego zakresu przedmiotu zamówienia. v) Zapewnienia na czas trwania robót niezbędnego kierownictwa robót, które winno być utrzymane tak długo, jak tego wymaga Zamawiający oraz przepisy prawa. w) Zawiadomienia w imieniu inwestora o zakończeniu robót odpowiedni organ nadzoru budowlanego. x) Uzyskania zaświadczenia o niezgłoszeniu przez organ nadzoru budowlanego sprzeciwu w sprawie przystąpienia do użytkowania. y) Utrzymania na własny koszt urządzeń placu budowy. z) Organizacji zaplecza budowy, w tym dostępu do wody, energii elektrycznej, zapewnienie pojemnika na odpady, kosztem i staraniem Wykonawcy. aa) Wykorzystywania przejętego terenu jedynie w celu realizacji przedmiotu umowy. Wykonawca oznakuje i zgodnie z obowiązującymi przepisami zabezpieczy, uwzględniając specyfikę robót oraz znajdujące się na nim obiekty budowlane, urządzenia techniczne i stałe punkty osnowy geodezyjnej oraz podlegające ochronie elementy środowiska przyrodniczego i kulturowego oraz zabytkowego. bb) Zajęcia w pierwszej kolejności terenów niezbędnych do prowadzenia prac budowlanych, będących we władaniu Zarządu Dróg Miejskich i objętych gwarancjami. Strona 5 z 8

6 cc) Uzgodnienia z Właścicielami nieruchomości, na których będą prowadzone prace, terminów wykonania prac, powiadomienia ich o rozpoczęciu i zakończeniu prac oraz przywrócenia zajętego terenu do stanu pierwotnego zgodnie z zapisami Kodeksu Cywilnego. Koszty wynikające z wejścia w teren bez protokolarnego wprowadzenia przez właściciela terenu lub zarządcę terenu będą obciążać Wykonawcę. dd) Poniesienia wszelkich kosztów związanych z zajęciem pasa drogowego lub działki gminnej na czas prowadzenia robót. ee) Przedstawienia protokołów przywrócenia do stanu pierwotnego i zwrotnego przekazania właścicielom lub zarządcom zajmowanych podczas prac budowlanych nieruchomości. ff) Poniesienia wszelkich kosztów związanych z wykonaniem dróg dojazdowych, montażowych, przełożeniem ruchu pieszego i innych niezbędnych do realizacji zamówienia oraz zapewnieniem niezbędnych nadzorów technicznych ze strony właścicieli urządzeń obcych, gestorów sieci oraz ze strony służb miejskich w celu prawidłowego prowadzenia robót. gg) Wraz z przejęciem terenu budowy, przejęcia odpowiedzialności z tytułu szkód, które mogą zaistnieć w związku ze zdarzeniami losowymi, odpowiedzialności cywilnej oraz od następstw nieszczęśliwych wypadków, dotyczących pracowników i osób trzecich, które to wypadki mogą powstać w związku z prowadzonymi robotami budowlanymi, a w tym z ruchem pojazdów mechanicznych (art. 652 k.c.). hh) Odtworzenia nawierzchni chodników, ścieżek rowerowych i innych elementów pasa drogowego zgodnie z wymogami Zarządu Dróg Miejskich lub wydziałów odpowiedzialnych w poszczególnych Urzędach Dzielnic za utrzymanie pasa drogowego. ii) Uporządkowania terenu budowy, wykonania makroniwelacji i mikroniwelacji terenu trasy linii. jj) Przekazania zdemontowanego materiału stalowego własnym kosztem i staraniem do Magazynu Głównego innogy, Warszawa ul. Nieświeska. Do odbioru końcowego Wykonawca przekaże dokumenty ze zdania złomu stalowego do magazynu innogy oraz dokumenty utylizacji gruzu. kk) Raportowania stopnia realizacji prac wraz z ewentualnymi zagrożeniami. Dostarczania raportów raz na tydzień na wskazane przez Zamawiającego adresy poczty elektronicznej. ll) Wykonania kompletnych badań pomontażowych wybudowanych elementów. 5. Ogólne wymagania dotyczące odbiorów przed załączeniem urządzeń pod napięcie Warunkiem odbioru i załączenia pod napięcie modernizowanych urządzeń jest spełnienie przez Wykonawcę poniższych wymagań: a) przekazanie Zamawiającemu oświadczenia o zakończeniu prac i gotowości urządzeń do podania napięcia, b) przekazanie zamawiającemu schematu urządzeń przed przebudową i po przebudowie c) przekazanie Zamawiającemu świadectw jakości, atestów, protokołów sprawdzeń urządzeń, kontroli jakości, certyfikatów, aprobat technicznych, dokumentacji techniczno ruchowej d) przekazanie zamawiającemu protokołów ze sprawdzeń i pomiarów Strona 6 z 8

7 e) przekazanie rysunków zamiennych wykonanych, jako odrębne, nowe opracowanie, uwzględniające naniesione na rysunkach zmiany powstałe na etapie realizacji prac. Opracowanie ma być aktualne na dzień załączenia podpisane przez Kierownika budowy f) niezwłoczne usunięcie usterek wykazanych przez Zamawiającego, które uniemożliwiają załączenie linii pod napięcie 6. Kompletność oferty Wykonawca w swojej ofercie musi podać: a) karty katalogowe użytych elementów, b) referencje wydane na podstawie zrealizowanych minimum 3 zdaniach wykonanych w ciągu ostatnich 3 lat o charakterze i złożoności porównywalnej z zakresem zadania referencje powinny zostać wydane przez OSP lub OSD, c) dokumenty potwierdzające uprawniania oraz niezbędne doświadczenie do wykonania prac, d) dane kierownika budowy, e) harmonogram prowadzenia prac w rozbiciu na planowane czynności oraz rejon prowadzenia robót budowlanych. 7. Odbiory częściowe i odbiór końcowy a) Zamawiający dopuszcza możliwość fakturowania częściowego na podstawie cząstkowych protokołów wykonania zakresu zamówienia. b) Przewiduje się trzy tury płatności: i. po uzgodnieniu kompletnej dokumentacji projektowej z uzgodnieniami umożliwiającymi rozliczenie i fakturowanie maksymalnie 30% wartości całego zamówienia, ii. po odbiorze technicznym umożliwiającym rozliczenie i fakturowanie 50% wartości zamówienia po, wykonaniu i odebraniu wszystkich robót w terenie, iii. po odbiorze technicznym umożliwiającym rozliczenie i fakturowanie pozostałych 20% wartości zamówienia po, przekazaniu zamawiającemu dokumentacji powykonawczej i uzyskaniu jego akceptacji co do zakresu ilościowego i merytorycznego złożonej dokumentacji. c) Zamawiający zastrzega sobie prawo do kontroli budowy na każdym etapie. d) Warunkiem rozliczenia całkowitego przedmiotu zamówienia jest: i. uzgodnienie dokumentacji projektowej, ii. iii. zakończenie budowy instalacji oświetlenia przeszkodowego,, przekazanie kompletu dokumentacji powykonawczej dla instalacji oświetlenia przeszkodowego w porozumieniu z Zamawiającym, w tym dokumentacji w wersji elektronicznej. Wymagania dotyczące dokumentacji powykonawczej umożliwiającej dokonanie rozliczenia całkowitego przedmiotu zamówienia zamieszczono w punkcie nr 8 specyfikacji, iv. przygotowanie kompletu dokumentacji formalno-prawnej niezbędnej do administracyjnego oddania wybudowanych urządzeń do użytkowania, Strona 7 z 8

8 v. uzyskanie dokumentu z odpowiedniego organu nadzoru budowlanego o niewniesieniu sprzeciwu do przystąpienia do użytkowania obiektu. 8. Dokumentacja powykonawcza a) Ilość oraz zawartość poszczególnych egzemplarzy należy uzgodnić z Zamawiającym przed przystąpieniem do przygotowania dokumentacji powykonawczej WYMAGANIA SZCZEGÓŁOWE o Powinien zostać zawarty powykonawczy opis techniczny uwzględniający zastosowane materiały (zarówno w tekście, jak i zestawieniu materiałów). o Rysunki powykonawcze zawarte w dokumentacji powinny zostać wykonane na podstawie rysunków uzgodnionych przez innogy Stoen Operator, Wydział Inwestycji Sieciowych WN na etapie przygotowania projektu wykonawczego. W przypadku dokonania zmian na etapie budowy w porównaniu z projektem wykonawczym, należy wykonać nowe rysunki, na których zamieszczony zostanie podpis kierownika robót oraz inspektora nadzoru. o Ponadto projekt powinien zawierać Plan ogólny budowy linii w skali 1: oraz plan szczegółowy w skali 1:500. o Wszystkie rysunki zawarte w dokumentacji powykonawczej muszą być podpisane przez kierownika robót b) Dokumentacja elektroniczna musi zawierać m.in. skany wszystkich dokumentów formalno-prawnych oraz powstałych w procesie uzyskania pozwolenia na budowę, skany wszystkich dokumentów zawartych w dokumentacji powykonawczej oraz wersję edytowalną (format *.dwg) trasy linii wraz z domiarami do infrastruktury obcej oraz profili. Wersja elektroniczna musi zostać przygotowana z podziałem na foldery zgodnym z powyższym zestawieniem tabelarycznym 9. Odbiór i gwarancja Wykonawca udzieli gwarancji na wykonane roboty i zabudowane urządzenia będące przedmiotem oferty Wykonawcy na okres 5 lat, licząc od daty odbioru końcowego przedmiotu zamówienia. 10. Termin wykonania usługi Nieprzekraczalny termin zakończenia Umowy, w tym dostarczenie kompletnej i zaakceptowanej przez Zamawiającego dokumentacji powykonawczej wraz z geodezyjną inwentaryzacją powykonawczą to 31 grudnia 2019 roku. Strona 8 z 8
