System szybkiego pozycjonowania

Transkrypt

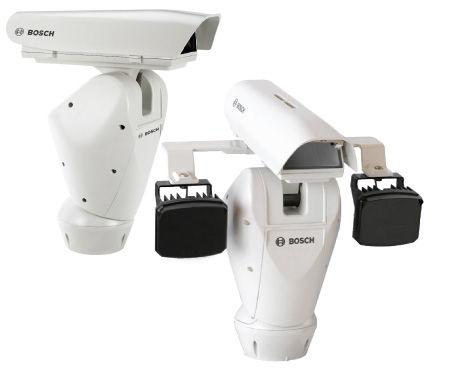

1 Wideo System szybkiego pozycjonowania System szybkiego pozycjonowania Obrót ciągły 360º z prędkością maksymalnie 100º na sekndę Pochylanie w zakresie od -90º do +40º z prędkością 40º na sekndę Wybór różnych połączeń kamer kolorowych Dinion XF lb kamer dalnych Dinion 2X i obiektywów o napędzie silnikowym z zoomem Wzmocniona obdowa o nowoczesnym wyglądzie i stopni ochrony IP 66, trzymjąca symetryczne obciążenie maksymalnie 20 kg Zastosowanie opcjonalnego zespoł promiennika podczerwieni Bosch AEGIS UFLED, mocowanego bezpośrednio do system szybkiego pozycjonowania, możliwia pracę w otoczeni o słabym oświetleni System szybkiego pozycjonowania firmy Bosch (High- Speed Positioning System, HSPS) jest kompletnym rozwiązaniem o zaawansowanych parametrach i wysokiej jakości. Umożliwia ciągły obrót o 360 z prędkością do 100 na sekndę. Rozbdowane opcje pozwalają dostosować system do specyficznych wymagań żytkownika. System HSPS dostępnia na przykład szereg różnych kombinacji kamer Dinion XF i Dinion 2X oraz obiektywów i można go zamówić z dwoma inteligentnymi promiennikami podczerwieni AEGIS UFLED firmy Bosch możliwiającymi pracę w otoczeni o słabym oświetleni. Fnkcje atomatycznego obrot oraz patrolowania pracją z dokładnością do 0,02 oraz zawierają etykiety przypisane do położeń łatwiające identyfikację. Atomatyczne skalowanie obiektyw, które synchronizje działanie zoom z prędkością, zapewnia płynne obrazy podczas obrot i pochylania kamery. System szybkiego pozycjonowania oferowany jako kompletne rządzenie jest łatwy w instalacji oraz obsłdze. Obsłga wiel protokołów, włączając w to Bilinx oraz Biphase, praszcza także nawiązywanie połączeń. Wzmocniona obdowa ochronna może trzymać symetryczne obciążenie 20 kg i posiada stopień ochrony IP 66, który zapewnia odporność na warnki atmosferyczne charakterystyczne dla zewnętrznych zastosowań przemysłowych oraz monitoring rch licznego. Wszystkie rządzenia posiadają osłonę przeciwsłoneczną oraz wbdowaną wycieraczkę. Do wycieraczki dostępny jest opcjonalny spryskiwacz. Mechanizm szybkiego obrot i pochylenia z oświetleniem w podczerwieni System szybkiego pozycjonowania w wersji IR 360 jest wyposażony we wspornik oraz dwa promienniki podczerwieni Bosch AEGIS UFLED i nie wymaga stosowania obrotowych przewodów. System IR 360 posiada dwa lokalne wejścia alarmowe, jedno wejście

2 2 System szybkiego pozycjonowania do synchronizacji z oświetleniem w podczerwieni i jedno wyjście przekaźnikowe dla inteligentnego alarm lokalnego. Przegląd system Modłowa konstrkcja Bdowa system szybkiego pozycjonowania opiera się na czterech modłach: zespole szyny kamery z obiektywem, głównym mechanizmie obrot-pochylenia wraz z podstawowym zasilaczem oraz opcjonalnym osprzęcie montażowym i opcjonalnych promiennikach. Dzięki modłowej bdowie można dostosować system HSPS do określonego zastosowania. W cel skonstrowania system HSPS należy wybrać jedną opcję spośród modłów A i B. System HSPS można dodatkowo modyfikować poprzez wybór opcjonalnego rozwiązania mocowania (modł C) i dwóch opcjonalnych promienników (modł D). Modł A: połączenie kamery i obiektyw Dokonaj wybor z oferty kamer i obiektywów Dinion firmy Bosch. Ten modł jest dostarczany w postaci wstępnie zmontowanej i przymocowanej do szyny, którą instalje się wewnątrz obdowy system HSPS. Tabela zamówień pozwala zestawić odpowiednie połączenie kamery i obiektyw: 8585 Obiektyw zmiennoogniskowy 8,5 85 mm, o napędzie silnikowym, z korekcją podczerwieni Obiektyw zmiennoogniskowy 8,6 154 mm, o napędzie silnikowym, z korekcją podczerwieni Modł B: mechanizm obrot/pochylenia z zasilaczem Wybierz połączenie mechanizm obrot/pochylenia i zasilacza. W skład standardowego system wchodzi wysokiej klasy głowica chylno-obrotowa, obdowa kamery z opcjonalną zintegrowaną wycieraczką oraz odbiornik danych telemetrycznych. System IR 360 zawiera wszystkie składniki system standardowego i dodatkowo wspornik dla dwóch (2) promienników. Opcja Opis UPH-HD-230 System standardowy Zasilacz 230 VAC, 50 Hz UPH-HWD-230 System standardowy Zasilacz 230 VAC, 50 Hz UPH-HWD-120 System standardowy Zasilacz 120 VAC, 60 Hz UPH-HD-24 System standardowy Zasilacz 24 VAC, 50/60 Hz UPH- C - N P 2 L UPH-HWD-24 System standardowy Zasilacz 24 VAC, 50/60 Hz UPH-HWDIR-24 System IR 360 Zasilacz 24 VAC, 50/60 Hz Modł C: mocowanie Wybierz opcjonalne rozwiązanie mocowania dla system standardowego lb system IR 360. Opcja Opis MTC-PUPH Uchwyt do montaż na szczycie maszt 1 Kamera 485 LTC 0485 Kamera kolorowa Dinion XF, 1/3" 498 LTC 0498 Kamera dalna Dinion 2X, 1/3" 610 LTC 0610 Kamera kolorowa Dinion XF, 1/2" 630 LTC 0630 Kamera dalna Dinion 2X, 1/2" 2 Format wideo N P 3 Obiektyw NTSC PAL 8120 Obiektyw zmiennoogniskowy mm, o napędzie silnikowym MTC-WUPH MTC-CORN-W MTC-POLE-W Uchwyt do montaż ściennego Adapter do montaż narożnego do chwyt do montaż ściennego Adapter do montaż z bok maszt do chwyt do montaż ściennego Modł D: promienniki Wybierz dwa (2) opcjonalne inteligentne promienniki podczerwieni AEGIS UFLED 1, 2, 3. Zalecane modele UFLED10-8BD UFLED20-8BD UFLED30-8BD Opis 10, 850 nm 20, 850 nm 30, 850 nm 1. Opcjonalny promiennik podczerwieni jest dostępny tylko z systemem UPH-HWDIR-24 (system IR 360 z mechanizmem obrot/pochylenia).

3 3 System szybkiego pozycjonowania 2. Można wybrać dwa identyczne lb dwa inne promienniki. 3. Dostępne są dłgości fal o wartości 940 nm (kryte) i światła białego (widoczne). Parametry mogą się różnić w zależności od model. Informacje na temat zasięg oświetlenia można znaleźć w karcie katalogowej rządzeń UFLED. Podstawowe fnkcje Obsłga wiel protokołów System szybkiego pozycjonowania współpracje z rządzeniami firmy Bosch Divar, DiBos, Allegiant oraz jest w pełni kompatybilny z protokołami sterjącymi, takimi jak Biphase, Bilinx, Pelco-D i protokołami innych firm dla RS-485. Protokół Biphase możliwia sterowanie obrotem, pochyleniem, zoomem, ogniskowaniem oraz wycieraczką/spryskiwaczem szyby. Protokół Bilinx oferje taką samą fnkcjonalność, co protokół Biphase oraz dodatkowo pozwala konfigrować stawienia kamery Dinion. Szybki obrót i pochylenie z atomatycznym skalowaniem System w trybie ręcznym możliwia ciągły obrót o 360º przy prędkości maksymalnie 100º na sekndę. W trybie ręcznym system HSPS pozwala osiągnąć prędkość pochylenia do 40º na sekndę. Szeroki zakres reglacji w poziomie oferje obrót w zakresie od -90º do +40º. Aby zagwarantować płynny i wyraźny obraz podczas szybkiego rch, fnkcja atomatycznego skalowania synchronizje prędkość obrot oraz pochylenia z wielkością zoom. Kamery Dinion XF - i Dinion 2X-Dynamic System szybkiego pozycjonowania firmy Bosch może być wyposażony w wybraną kamerę kolorową Dinion XF lb dalną Dinion 2X CCD 1/3" lb 1/2" o rozdzielczości 540 TVL oraz doskonałej człości. Kamery Dinion charakteryzją się najwyższą jakością obraz, którą zapewniają nawet w najtrdniejszych warnkach oświetlenia. Oparta na technologii 2X-Dynamic analiza pixel-bypixel dostarcza żytkownikowi najbardziej szczegółowych informacji. Włączenie fnkcji SmartBLC oznacza atomatyczną kompensację obraz bez konieczności dokonywania skomplikowanych stawień i bez kompromisów co do zakres dynamiki. XF-Dynamic Atomatyczne, cyfrowe przetwarzanie sygnał wizyjnego z rozdzielczością 15-bitową (kamery Dinion XF ) lb 20-bitową (kamery Dinion 2X) gwarantje wysoką wierność i optymalne wyświetlanie szczegółów obraz zarówno w silnie, jak i słabo oświetlonych obszarach sceny. NightSense i SensUp Fnkcja NightSense kamer kolorowych Dinion XF pozwala podnieść człość o 9 db w trybie monochromatycznym. Tryb NightSense może być załączany atomatycznie po spadk poziom oświetlenia lb zdalnie, za pomocą protokoł komnikacyjnego Bilinx. Kamery dalne Dinion XF i Dinion 2X zapewniają optymalne wykorzystanie dostępnego światła dzięki życi fnkcji SensUp. Dzięki 10-krotnem wydłżeni czas integracji w przetwornik CCD znacząco wzrosła efektywna człość kamery. Jest to szczególnie przydatne w sytacjach, gdzie jedynym oświetleniem sceny jest np. światło księżyca. Migawka domyślna Rejestracja obiektów znajdjących się w rch wymaga stawienia w kamerze przyspieszonej migawki. Aby zyskać obraz o należytej jakości podczas korzystania z przyspieszonej migawki, konieczne jest zwiększenie wartości otwarcia przysłony lb kontroli wzmocnienia. Wybór przyspieszonej migawki powodje jednak ograniczenie człości kamery. W związk z tym kamery zostały wyposażone w domyślne stawienie migawki, które powodje dobranie krótkiego czas w przypadk dostatecznego oświetlenia sceny; spadek poziom oświetlenia przy jednoczesnym brak możliwości dokonania innych reglacji powodje z kolei przywrócenie stawienia standardowego, a tym samym zachowanie doskonałej człości rządzenia. Atomatyczny poziom czerni Fnkcja atomatycznego poziom czerni zapewnia poprawę kontrast poprzez kompensację obszarów o mniejszym kontraście (np. poświata, mgła, zadymienie). Programowalne tryby pracy Kamery Dinion oferją trzy niezależne tryby pracy. Tryby te są wstępnie stawione pod kątem typowych zastosowań, jednak możliwe jest również ich całkowite przeprogramowanie w cel dostosowania do indywidalnych wymagań. Przełączanie pomiędzy poszczególnymi trybami może odbywać się za pomocą protokoł komnikacyjnego Bilinx lb zewnętrznego wejścia alarmowego Oświetlenie w podczerwieni AEGIS UFLED firmy Bosch to pierwszy na świecie inteligentny promiennik podczerwieni, który dzięki połączeni nowatorskich rozwiązań w zakresie technologii podczerwieni i innowacyjnej konstrkcji zapewnia skteczny dozór nocny. Technologia Constant Light rekompensje degradację diod natralną właściwość wszystkich promienników diodowych aby zapewnić stałe parametry oświetlenia przez cały okres eksploatacji promiennika. Wyposażony w wielokrotnie nagradzaną technologię 3D-Diffser, model AEGIS UFLED zapewnia równomierne oświetlenie pierwszego plan i tła, zapobiegając prześwietleniom i niedoświetleniom. Certyfikaty i świadectwa Bezpieczeństwo Odporność EN (CE), UL EN (CE)

4 4 System szybkiego pozycjonowania Emisja EN Klasa B (CE) EN (CE) EN (CE) -40º 514 (20.24) Stopień ochrony przed wodą i krzem IP 66 zgodnie ze standardem EN º Planowanie Więcej informacji dotyczących kamer Dinion (np. LTC 0498) oraz obiektywów zmiennoogniskowych z napędem silnikowym (np. LTC 3783/51) znajdje się w kartach katalogowych poszczególnych rządzeń. Wymiary system HSPS Standard 724 (28.50) R350 (13.78) 73 (2.87) 374 (14.72) R385 (15.16) 258 (10.16) 514 (20.24) Wymiary system HSPS IR (22.99) 606 (23.86) 258 (10.16) 584 (23.0)

5 5 System szybkiego pozycjonowania MTC-WUPH 593 (23.35) 520 (20.47) Ø MTC-PUPH (na szczycie maszt) (5.74) 50 (1.97) Ø (4.43) 140 (5.51) 150 (5.9) 170 (6.69) (6.49) (3.74) Ø (4.0) Ø (4.0) Ø 7 (0.27) Ø 146 (5.75) 150 (5.9) (7.08) (2.75) (8.62) (6.10) MTC-POLE-W (z bok maszt) Ø 146 (5.75) 219 (8.62) 110 (4.33) MTC-CORN-W 38 (1.49) 68 (2.67) 150 (5.90) M8 58 (2.28) 180 (7.08) 190 (7.48)

6 6 System szybkiego pozycjonowania HAC-WAS (13.68) (10.59) 200 (7.87) Ø (5.34) (18.03) (5.98) Wymiary w mm (calach) Zamówienia - informacje UPH-HD-24 Standardowy system szybkiego pozycjonowania, 24 VAC Nmer zamówienia UPH-HD-24 UPH-HD-230 Standardowy system szybkiego pozycjonowania, 230 VAC Nmer zamówienia UPH-HD-230 UPH-HWD-230 Standardowy system szybkiego pozycjonowania z wycieraczką, 230 VAC Nmer zamówienia UPH-HWD-230 UPH-HWD-120 Standardowy system szybkiego pozycjonowania z wycieraczką, 120 VAC Nmer zamówienia UPH-HWD-120 UPH-HWD-24 Standardowy system szybkiego pozycjonowania z wycieraczką, 24 VAC Nmer zamówienia UPH-HWD-24 UPH-HWDIR-24 IR 360 System szybkiego pozycjonowania z wycieraczką, 24 VAC Nmer zamówienia UPH-HWDIR-24 MTC PUPH Mocowanie do zastosowań zewnętrznych na słpie do montaż na akcesoriach serii UPH na szczycie maszt Nmer zamówienia MTC-PUPH MTC WUPH Mocowanie do zastosowań zewnętrznych, ścienne do serii UPH Nmer zamówienia MTC-WUPH Sprzęt WPTV244300UL Zasilacz 4-kanałowy do zastosowań zewnętrznych, 120 VAC Czterokanałowy, wejście 120 VAC, wyjście 24/28 VAC, łączne natężenie 12,5 A, do zastosowań zewnętrznych Nmer zamówienia WPTV244300UL UFLED-CL-1M Kabel połączeniowy Nmer zamówienia UFLED-CL-1M
