1 ZAWÓR ZWROTNY TYP ROT DOKUMENTACJA TECHNICZNO - RUCHOWA TYP ROT PED WE/97/23 TEHACO, Gdańsk Gdańsk tel

2 Spis treści strona 1. Informacje ogólne Zastosowane symbole Warunki gwarancji Prawidłowe zastosowanie Główne wymiary 4 2. Budowa zaworu zwrotnego Bezpieczeństwo Uwagi ogólne Transport i przechowywanie Przechowywanie Pakowanie Transport Instalacja i montaż Uwagi ogólne Montaż Uruchomienie i eksploatacja zaworu zwrotnego Uruchomienie Konserwacja Czynności konserwacyjne Reklamacje i zwroty Gdańsk tel

3 1. Informacje ogólne Niniejsza dokumentacja, zawiera ważne informacje, wskazówki i ostrzeżenia niezbędne do bezpiecznej obsługi i bezawaryjnej eksploatacji, przed, w trakcie i po uruchomieniu zaworu zwrotnego. Dokumentacja ta nie uwzględnia lokalnych przepisów, których obowiązek przestrzegania leży po stronie użytkownika. Przed uruchomieniem zaworu zwrotnego należy zapoznać się z treścią poniższej instrukcji i stosować się do jej zaleceń. Użytkownik powinien we własnym zakresie ustalić zakres odpowiedzialności, kompetencji i nadzór personelu. W szczególności użytkownik zobowiązany jest do upewnienia się że personel odpowiedzialny za wszelkie czynności związane z obsługą armatury zrozumiał treść niniejszej instrukcji. Dokument ten jest nieodłączną częścią zaworu zwrotnego i powinien być przechowywany w miejscu dostępnym dla obsługi. W przypadku zniszczenia lub utraty dokumentu użytkownik powinien wystąpić do producenta lub jego upoważnionego przedstawiciela o wydanie nowego. 1.1 Zastosowane symbole Niebezpieczeństwo! W przypadku braku zachowania odpowiedniej ostrożności istnieje. niebezpieczeństwo uszkodzenia ciała i zagrożenie dla życia Niebezpieczeństwo oparzenia! W przypadku braku zachowania odpowiedniej ostrożności istnieje niebezpieczeństwo uszkodzenia ciała i zagrożenie dla życia. Uwaga! Dodatkowe wyjaśnienia i pomocne wskazówki. 1.2 Warunki gwarancji Przy sprzedaży zaworu zwrotnego obowiązują Ogólne warunki sprzedaży. Z chwilą zakupu użytkownik nabywa prawa jakie daje gwarancja. W okresie objętym gwarancją dostawca zapewnia bezpłatne usuniecie wad powstałych z winy dostawcy lub ukrytych wad materiałowych. Firma TEHACO Sp. z o.o. nie ponosi odpowiedzialności za uszkodzenia i nie przestrzegania przez użytkownika wskazówek i przepisów zawartych w niniejszej dokumentacji techniczno-ruchowej zwalnia producenta od wszelkich zobowiązań i gwarancji. Ze względu na ciągły rozwój firmy zastrzegamy sobie prawo do modyfikacji i zmian konstrukcyjnych przedstawianego produktu Gdańsk tel

4 1.3 Prawidłowe zastosowanie Zawór zwrotny z zastosowaniem w systemach kanalizacji i melioracji do montażu jako grawitacyjne urządzenie sieciowe, zabezpiecza instalacje przed cofnięciem medium. Firma TEHACO nie odpowiada za szkody powstałe w skutek niewłaściwego użytkowania. Do prawidłowej eksploatacji należy również przestrzeganie wszystkich wskazówek zawartych w niniejszym dokumencie oraz przeprowadzanie działań kontrolnych i konserwacyjnych. Zawór zwrotny dedykowana jest do oczyszczalni i przepompowni ścieków, obiektów melioracyjnych, sieci kanalizacyjnych. Określony typoszereg zaworu zwrotnego może być stosowany w instalacjach doprowadzających i odprowadzających media nie reagujące lub słabo reagując z materiałami użytymi do budowy 1.4 Główne wymiary Główne wymiary A [mm] L [mm] H [mm] C [mm] Gdańsk tel

5 2. Budowa zaworu zwrotnego i wykaz materiałów Lista części No Element Materiał 1 Korpus EPDM NBR VITON Neopren 3. Bezpieczeństwo Niebezpieczeństwo! Należy stosować się do poniższych wskazówek dotyczących bezpieczeństwa! W przeciwnym razie może powstać zagrożenie dla obsługi lub osób postronnych. 3.1 Uwagi ogólne Niebezpieczeństwo! Podczas prac instalacyjnych istnieje niebezpieczeństwo spowodowania poważnych obrażeń ciała, zanieczyszczenia środowiska i szkód materialnych. Z tego względu instalacja zaworu zwrotnego może być wykonywana i uruchamiana wyłącznie przez wyspecjalizowany personel. Zastosowane elementy wyposażenia dodatkowego muszą spełniać wymagania stosownych przepisów technicznych oraz muszą być zaakceptowane przez producenta. Zezwala się na stosowanie wyłącznie oryginalnych części zamiennych, które zapewniają bezpieczną eksploatację. Samodzielna przebudowa i dokonywanie zmian w zaworze są niedozwolone, ponieważ stanowią zagrożenie dla ludzi i mogą prowadzić do uszkodzenia urządzenia. Niezastosowanie się do tego wymagania powoduje utratę dopuszczenia urządzenia do eksploatacji Gdańsk tel

6 4. Transport i przechowywanie 4.1 Przechowywanie Zmagazynowane wyroby są okresowo sprawdzane w celu wykrycia ewentualnych niezgodności. Armatura jest zabezpieczona w celu ochrony przed uszkodzeniami i innymi czynnikami, które mogą wpłynąć negatywnie na armaturę. Zawór należy przechowywać w chłodnym, czystym i suchym miejscu. Należy unikać działania czynników zewnętrznych takie jak światło słoneczne, brud lub chemikalia. Na obniżenie jakości armatury i skróconą żywotność może mieć wpływ działanie ozonu (który ma wpływ na twardnienie i starzenie sie elastomeru) oraz chemikalia, które nie były przewidziane podczas doboru zaworu do danej aplikacji. Dopóki zawór nie jest zainstalowany nie należy usuwać drewnianej klamry lub metalowej obręczy stosowanej przy wysyłkach (DN900+). Przechowywać armaturę z wylotem zaworu zwróconym ku górze (nie położonym na boku). W przypadku upadku, zgięcia lub skręcenia zaworu mogą wystąpić uszkodzenia urządzenia. 4.2 Pakowanie Urządzenia przeznaczone do transportu są pokryte powłokami ochronnymi, wysuszone i zakonserwowane. Aby wyeliminować możliwość uszkodzeń mechanicznych, urządzenia są szczelnie pakowane w folię bąbelkową lub tekturę. Wyroby przygotowane do wysyłki są umieszczane na paletach, w skrzyniach lub w kartonach. Na opakowaniu znajduje się etykieta z adresem wysyłkowym. W szczególnych przypadkach sposób pakowania traktowany jest indywidualnie. 4.3 Transport Transport wewnętrzny materiałów i wyrobów jest prowadzony przez pracowników w sposób zapewniający utrzymanie cech jakościowych wyrobów. Transport odbywa się krytymi środkami transportu. Na czas transportu urządzenia powinny być zabezpieczone przed uszkodzeniami mechanicznymi. 5. Instalacja i montaż 5.1 Uwagi ogólne Prace montażowe i demontażowe mogą być przeprowadzone tylko przez odpowiednio przeszkolone osoby. Dostarczona armatura konserwowana jest smarem. Przed montażem należy usunąć substancje konserwujące i chronić urządzenie przed zanieczyszczeniem szczególnie ważne w przypadku uciążliwych warunków zewnętrznych w takcie realizacji inwestycji i podczas eksploatacji urządzeń. 5.2 Montaż Każdy zawór zwrotny wykonany jest jako integralne urządzenie i zwykle nie wymaga montażu z poszczególnych elementów w miejscu przeznaczenia. Wylot zainstalowanego zaworu musi być w pozycji pionowej. Dzięki temu możliwe jest zamkniecie i uszczelnienie zaworu. Instalacja zaworu z wylotem odbiegającym od pozycji pionowej może spowodować, że zawór pozostanie otwarty. W przypadku zaworów z zakrzywionym wylotem, wylot powinien być montowany w kierunku zgodnym z prądem, nigdy pod prąd (silny strumień napływającej wody może rozewrzeć wylot zaworu i go otworzyć). Zawór powinien być dopasowany do rury, bez pozostawionych żadnych luk. Jeżeli to możliwe należy sprawdzić dopasowanie połączenia od strony wyloty zaworu. Pozostawiona luka spowoduje, ze zawór nie będzie odpowiednio podtrzymywany przez końcowy odcinek przewodu Gdańsk tel

7 6. Uruchomienie i eksploatacja zaworu zwrotnego 6.1 Uruchomienie Należy zachować szczególną ostrożność przy obsłudze zaworu podczas pierwszego rozruchu oraz dalszej pracy zwłaszcza kiedy przez kanał płynie gorące i/lub agresywne medium. Przed pierwszym uruchomieniem należy zadbać o usunięcie wszelkich części stałych i innych pozostałości nie będących integralną częścią instalacji. Zawory zwrotne wykorzystują ciśnienie zwrotne panujące w odbiorniku, które zaciska i uszczelnia wylot zaworu. Podczas instalacji wylot zaworu może być lekko rozchylony. Rozwarcie to nie ma wpływu na prace zaworu, jako że zostanie on zamknięty/zaciśnięty, gdy podniesie sie poziom wody w odbiorniku. 7. Konserwacja Prawidłowa obsługa i okresowo przeprowadzane przeglądy są warunkiem długotrwałej i bezawaryjnej pracy zaworu. Personel użytkujący armaturę powinien przejść szkolenie w celu uzyskania pewności, że eksploatacja będzie przebiegać zgodnie z zaleceniami instrukcji. Użytkownik musi we własnym zakresie ustalić zakres odpowiedzialności, kompetencji oraz nadzoru. W gestii użytkownika jest upewnienie się, że personel zrozumiał treść niniejszej instrukcji. Przynajmniej raz na rok użytkownik obowiązany jest dokonać przeglądu i prób ruchowych zamontowanej armatury. Dla armatury rzadko używanej próby ruchowe należy przeprowadzać raz na 6 miesięcy. W okresie gwarancyjnym powyższe czynności należy udokumentować. Podczas czyszczenia i konserwacji rurociągu, na których zainstalowany jest zawór, środki czyszczące i konserwujące nie powinny działać szkodliwie na te urządzenia. Niewłaściwe środki lub urządzenia czyszczące mogą zniszczyć zawór. 7.1 Czynności konserwacyjne W warunkach normalnej eksploatacji zawór zwrotny nie wymaga konserwacji. 8. Reklamacje i zwroty Producent ma 14 dni na rozpatrzenie reklamacji od dnia dostarczenia armatury na w wskazany adres Gdańsk tel

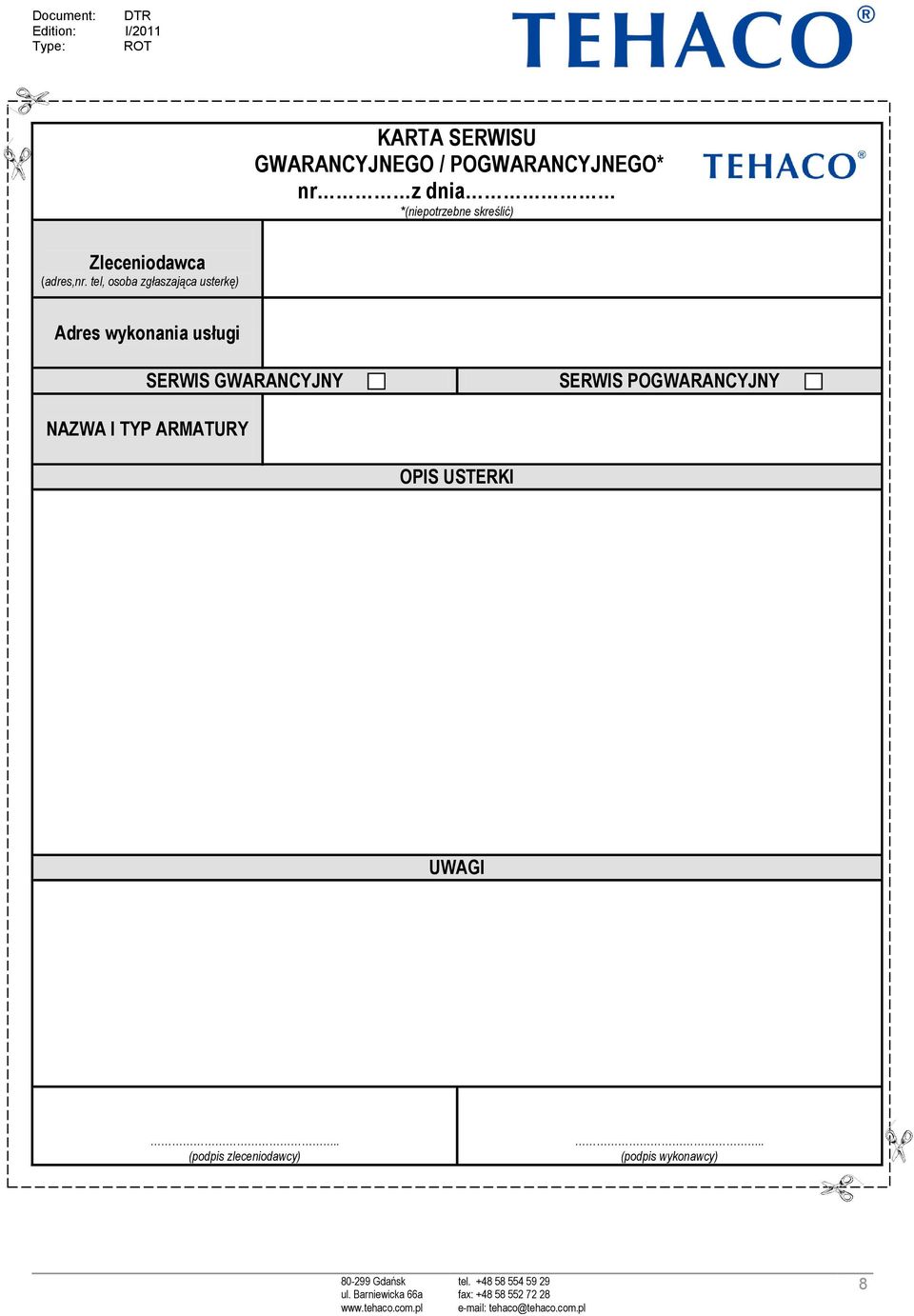

8 KARTA SERWISU GWARANCYJNEGO / POGWARANCYJNEGO* nr z dnia *(niepotrzebne skreślić) Zleceniodawca (adres,nr. tel, osoba zgłaszająca usterkę) Adres wykonania usługi SERWIS GWARANCYJNY SERWIS POGWARANCYJNY NAZWA I TYP ARMATURY OPIS USTERKI UWAGI.. (podpis zleceniodawcy).. (podpis wykonawcy) Gdańsk tel
