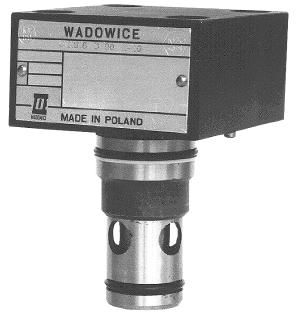

WK do 42 MPa WN16. do 140. dm /min. 2/2 - drogowy rozdzielacz zaworowy typ URZS 16 Pokrywa rozdzielacza zaworowego typ ULZS 16 ZASTOSOWANIE

Transkrypt

1 2/2 - drogowy rozdzielacz zaworowy typ URZS 16 Pokrywa rozdzielacza zaworowego typ ULZS 16 WN16 do 42 MPa do dm /min WK ZSTOSOWNIE 2/2 drogowy zawór nabojowy typ URZS 16 można stosować w układach hydraulicznych jako zawór zwrotny sterowany oraz przez kombinację kilku elementów jako wielodrogowy układ sterowania. OPIS DZIŁNI 2/2 drogowe zawory nabojowe składają się z wkładu oraz pokrywy (1) z otworami sterującymi. Wkład składa się z tulei (3), sprężyny (4) oraz stożka: z czopem tłumiącym (5) lub bez czopa tłumiącego (6). Stożek zaworu jest dociskany do gniazda zaworu sprężyną (4). Zawór zezwala na przepływ od do B lub odwrotnie z B do. Stożek zaworu posiada stopnie. Istnieją trzy powierzchnie ważne dla jego działania. Powierzchnię 1 gniazda przyjęto jako 100%. Powierzchnia pierścieniowa 2 powstała przez stopniowanie stożka zaworu, wynosi ona w zależności od wykonania 7% lub 50% powierzchni 1. Stosunek powierzchni 1 : 2 jest więc albo 14,3:1 lub 2:1. Powierzchnia 3 równa się 1+ 2 i może wynosić 107% lub 150% powierzchni 1. Powierzchnia 3 pozostaje taka sama. Przez zmianę powierzchni pierścieniowej zmienia się rzeczywista wielkość powierzchni 1 przyjmowana zawsze za 100%. B ULZS 16 D/ URZS 16 B 05 E ULZS 16 D/ URZS 16 B 05 D Zawór otwiera się dla obu kierunków przepływu jeżeli na powierzchnię 3 nie działa ciśnienie (połączenie pozostaje bez ciśnienia) oraz siła ciśnienia działająca na odpowiednie powierzchnie 1 lub 2 jest większa od siły sprężyny (4). Jeżeli na powierzchnię 3 działa ciśnienie sterujące, to dociska ono stożek zaworu do gniazda niezależnie od siły sprężyny (4) (100%) 2 (7% / 50%) Otwarcie zaworu może nastąpić przez odciążenie powierzchni 3 lub przez odpowiednio duże ciśnienie na przyłączu względnie B. Dysza (2) w kanale sterującym pozwala na dobór charakterystyki otwarcia i czas otwarcia zaworu. 3 (107% / 150%) WK

2 DNE TECHNICZNE Ciecz hydrauliczna Wymag agana a filtr f ltracj acja Zalecana filtracja Lepkość nominalna cieczy Zakres lepkości Zakres temperatury cieczy (w zbiorniku) Zakres temperatury otoczenia Max x ciśnie ienie robr oboc ocze w kanałac ach, B, Max x przepły ływ Masa URZS16 olej mineralny do 16 µm do 10 µm 37 mm 2/s w temperaturze 55 oc 2 2,8 do 380 mm /s zalecany o 40 C do 55 oc max -20 o C do +70 o C o o - 20 C do +50 C do 42 MPa do 140 dm /mi min 0,2 kg 3 WYMIRY GBRYTOWE URZS16 O O O Pierścień uszczelniający o-r -ring 26, 6,2 x 3 - szt Pierścień uszczelniający o-r -ring 27, 7,3 x 2,4 - szt Pierścień uszczelniający o-r -ring 20, 0,3 x 2,4 - szt. 1 WYMIRY GNIZD ZWOROWEGO URZS16 gniazd zdo przy zyłąc ącze zeniowe WN16 wg DIN ISO 7368 n 0,1 34 ±0, O W B O32H7 1,25 1,25 1,25 15 O16 O25H7 1,25 15 Y gł. pasowania 20 ^ 0,05 0,63 43 ±0, ,1 gł. pasowania O4H13 gł ±0,2 23 ±0,2 widok W 46 ±0,2 23 ±0,2 10,5 ±0,2 Z1 Z2 25 ±0,2 25 ±0,2 65 M8 gł. 20-4otw. Y 25 ±0,2 25 ±0,2 O4 (max) - 4 otw. (, Y, Z1, Z2) Śruby mocujące pokrywę zaworu M8 x wg PN - EN ISO 4762 (PN/M-82302) - szt. 4 /komplet moment dokręcenia Md = 32 Nm UW WG G: śruby mocu cują jące nale leży zama amawia iać odd ddzi ziel elnie WK

3 CHRKTERYSTYKI URZS 16: przy ν = 41 mm 2 /s w temperaturze 323 K SCHEMT HYDRULICZNY SPOSÓB ZMWINI URZS 16 Zamówienie wg zakodowanego jak niżej symbolu należy kierować na adres producenta. URZS 16 * Stosunek Stosunek powierzchni powierzchni 2 : 1 ( 50%) 14,3 2:1 : 1 (50%) (7% ) = 14,3 :1 (7%) = B Ewentualne dodatkowe wymagania okre ślone w sposób opisowy (do uzgodnienia z producentem) Ciśnienie otwarcia Ciśnienie otwarcia 0 MPa MPa (bez (bez sprężyny) sprężyny) = ,05 0,05 MPa MPa = ,10 0,10 MPa MPa = ,20 0,20 MPa MPa = ,40 0,40 MPa MPa = Dla NBR cieczy (dla na cieczy bazie olejów na bazie mineralnych olejów mineralnych) Dla FKM cieczy (dla cieczy na bazie na estrów bazie fosforanowych estrów fosforanowych) = V Stożek Stożek zaworu zaworu Bez czopa tłumiącego Bez Z czopem czopa tłumiącym tłumiącego Z czopem tłumiącym = E = = E D = D Numer serii konstrukcyjnej Numer serii 10 = 10 (10-19) - niezmienne wymiary przyłącza i zabudowy = 1 (10 19) niezmienne wymiary przyłącza i zabudowy seria 10 = 10 UWG: Symbole zaznaczone drukiem pogrubionym oznaczają preferowane wersje wykonania dostępne w krótkim terminie dostawy. Przykład zamówienia: URZS16 - B E WK WK

4 1. WYMIRY Pokrywa POKRYWY rozdzielacza ZWOROWEJ zaworowego ULZS 16 DULZS 16 D WYMIRY POKRYWY ZWOROWEJ ULZS 16 D Masa ULZS 16D ~1,2 kg. O 1 O ring 9,2x1,8 1 szt. Mocowanie pokryw do gniazda zaworu odbywa się za pomocą 4 śrub M8 x PN 87/M (DIN ). Moment dokręcania śruby M d = 32 Nm. Śruby mocujące nie wchodzą do kompletu pokrywy zaworowej. CHRKTERYSTYKI POKRYWY ULZS 16 D WK

5 SCHEMTY ULZS 16 D ULZS 16 D... ULZS 16 D... SPOSÓB ZMWINI ULZS 16 D ULZS 16 D Wielkość nominalna (WN) WN16 = 16 Numer serii konstrukcyjnej (02-09) - niezmienne wymiary przyłącza i zabudowy = 0 seria 02 = 02 Kanał sterujący bez dyszy z dyszą = *Ewentualne dodatkowe wymagania określone w sposób opisowy (uzgodnione z producentem) NBR (dla cieczy na bazie olejów mineralnych) FKM (dla cieczy na bazie estrów fosforanowych) = V Średnica dyszy φ 0,5 mm = 05 φ 0,6 mm = 06 φ 0,7 mm = 07 φ 0,8 mm = 08 φ1,0 mm = 10 φ1,2 mm = 12 φ1,5 mm = 15 φ 2,0 mm = 20 φ 2,5 mm = 25 UWGI: Pokrywę zaworu należy zamawiać wg kodu, ustalonego z symboli wg powyższego diagramu. Symbole zaznac aczone drukiem pogr p ogrub ubionym oznac aczaj ają ą preferowane wersje wykonania dostęp stępne w krót rótkim terminie ie dost d stawy. W przypadku zamawiania pokrywy łącznie z zaworem - podawać oznaczenia obu elementów. Przykład kodu pokrywy z zaworem w zamówieniu: ULZS 16 D / URZS 16 B 05 E Pokrywa rozdzielacza zaworowego ULZS 16 WE WYMIRY POKRYWY ZWOROWEJ ULZS 16 WE O15 gł pogł. O9-4 otw. H O45 B 40 o-ring 9,2 x 1,8 - szt. 2 H = 86 - wersje:...g12...;...g24...;...g H = 93 - wersje:...w110...;...w220...;...w WK

6 SPOSÓB ZMWINI ULZS 16 WE Zamówienie wg zakodowanego jak niżej symbolu należy kierować na adres producenta. ULZS 16 WE * Bezpradowy stan rozdzielacza zaworowego zamknięty = otwarty = B Ewentualne dodatkowe wyma gania określone w sposób opisowy (do uzgodnienia z producentem) Numer serii konstrukcyjnej (12-19) 10 - niezmienne wymiary przyłącza = 10 (10 19) i zabudowy niezmienne wymiary = 1 seria 13 przyłącza i zabudowy = 13 Dla NBR cieczy (dla na cieczy bazie olejów na bazie olejów mineralnych) = bez Dla FKM cieczy (dla na cieczy bazie na estrów bazie estrów fosforanowych) = V = V Kanał sterujący Bez dyszy = = bez bez oznaczeń oznaczenia Z dyszą w kanale (tylko dla rozdzielacza ) = Z dyszą w kanale B (tylko dla rozdzielacza B) = B Z dyszą w kanale T = T Z dyszą w kanale P = P Średnica dyszy 0,6 mm = 06 0,7 mm = 07 0,8 mm = 08 1,0 mm = 10 Ø1,2 mm = 12 1,5 mm = 15 2,0 mm = 20 2,5 mm = 25 Przyłącze elektryczne Wtyczka Przyłącza ISO elektryczne 4400 (DIN ) bez Wtyk LED pojedynczy mały = = Z4 Z4 Wtyczka Wtyk pojedynczy ISO 4400 mały (DIN z lampką ) = Z4L z LED = Z4L Sterowanie awaryjne elektromagnesu Rodzaj wykonania bez przycisku bez przycisku awaryjnego z przyciskiem = N z przyciskiem awaryjnym = N Napięcie zasilania elektromagnesu Napięcie 12V DC zasilania elektromagnesu = G12 prąd 24V zmienny DC U = 220 V 50 Hz = W220 50= G24 110V prąd zmienny DC U = 110 V 50 Hz = W110 50= G V prąd stały C U 50Hz = 110 (wtyczka V z prostownikiem) = G 110 = W110R 220V prąd stały C U 50Hz = 24 (wtyczka V z prostownikiem) = G 24 = W220R 230V C 50Hz (wtyczka z prostownikiem) = W230R Wykonanie Odmiana rozdzielacza wykonania rozdzielacza wykonanie wykonanie normalne normalne = bez = bez oznaczenia oznaczenia bez bez sprężyny sprężyny powrotnej powrotnej = O = O z zatrzaskiem z zatrzaskiem = OF = OF UWG: Symbole W przypadku zaznaczone zamawiania drukiem pokrywy pogrubionym łącznie oznaczają z zaworem preferowane podawać wersje oznaczenia wykonania obu dostępne elementów. w krótkim terminie Przykład: dostawy. ULZS 16 WE W Z4 V + URZS16 10 E 10 W przypadku zamawiania pokrywy łącznie z zaworem - podawać oznaczenia obu elementów. Przykład zamówienia: ULZS16 WE 13/12 W230R N Z4 + URZS16 - B E - 10 SCHEMTY ULZS 16 WE ULZS 16 16WE 10/P... 13/P... ULZS 16WEB B 10/P... 13/P... WK

7 3. Pokrywa rozdzielacza zaworowego ULZS 16 H WYMIRY POKRYWY ZWOROWEJ ULZS 16 H O1 O ring 9,2 x 1,8 1 szt. Masa ULZS 16 H 1,7 kg SCHEMTY DL ULZS 16 H ULZS ULZS 16 H.../ H.../... ULZS 16 H.../F... ULZS H.../... H.../F... 7 WK WK

8 SPOSÓB ZMWINI ULZS 16H ULZS Wielkość nominalna pokrywy (WN) WN16 = * Rodzaj elementu nastawczego nastawa 1 = H1 nastawa 2 = H2 nastawa 3 = H3 Numer serii konstrukcyjnej (12-19) - niezmienne wymiary przyłącza i zabudowy = 1 seria 12 = 12 Kanał sterujący bez dyszy z dyszą = Średnica dyszy φ 0,5 mm = 05 φ 0,6 mm = 06 φ 0,7 mm = 07 φ 0,8 mm = 08 φ1,0 mm = 10 φ1,2 mm = 12 φ1,5 mm = 15 φ 2,0 mm = 20 φ 2,5 mm = 25 NBR (dla cieczy na bazie olejów mineralnych) FKM (dla cieczy na bazie estrów fosforanowych) = V Ewentualne dodatkowe wymagania określone w sposób opisowy (uzgodnione z producentem) UWGI: Pokrywę zaworu należy zamawiać wg kodu, ustalonego z symboli wg powyższego diagramu. Symbole zaznac aczone drukiem pogr p ogrub ubionym oznac aczaj ają ą preferowane wersje wykonania dostęp stępne w krót rótkim terminie ie dost d stawy. W przypadku zamawiania pokrywy łącznie z zaworem - podawać oznaczenia obu elementów. Przykład kodu pokrywy z zaworem w zamówieniu: ULZS 16 H2-12/12 + URZS 16 B 05 E 10 PONR Wadowice S.. ul. Wojska Polskiego Wadowice tel fax WK
