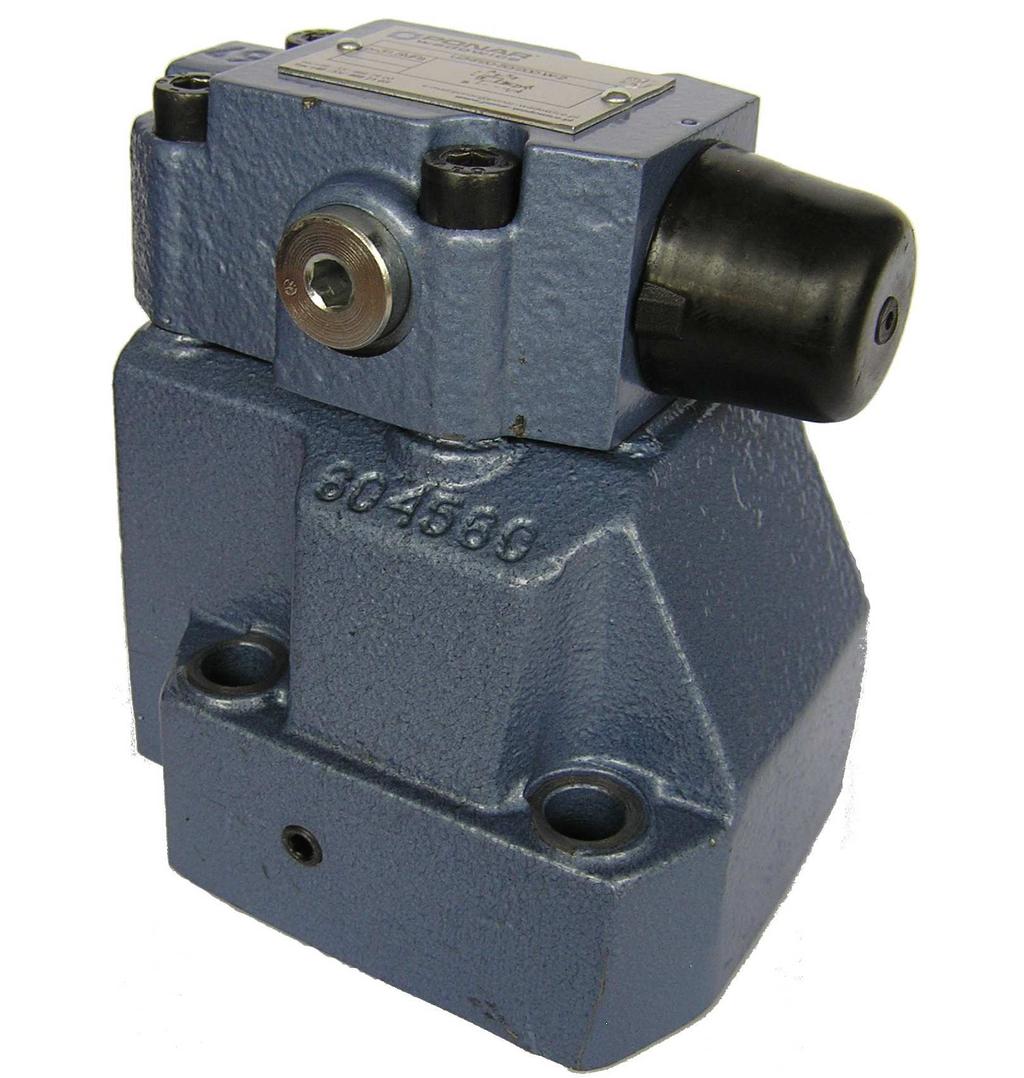

Zawór przyłączający sterowany pośrednio typ UZK
|
|
- Zdzisław Sławomir Borowski
- 5 lat temu
- Przeglądów:
Transkrypt
1 Zawór przyłączający sterowany pośrednio typ UZK WN10, 20, 0 do1,5 MPa do 50 dm /min KRT KTLOGOW - INSTRUKCJ OSŁUGI WK ZSTOSOWNIE Zawór przyłączający typ UZK przeznaczony jest do sekwencyjnego sterowania pracą obwodów układu hydraulicznego (łączenie obwodów po osiągnięciu nastawionego na zaworze ciśnienia). Zawór w wersji UZK W stosowany jest głównie jako podporowy, ponieważ nastawa jest połączona z kanałem. W wersji UZK stosowany jest jako zawór sekwencyjny (kanał nie oddziałuje na nastawę). Wersje UZK Z i UZK mają możliwość doprowadzenia ciśnienia sterującego z innego obwodu. Z tego też względu wersje te mogą być również stosowane do funkcji odciążania. Produkt spełnia wymagania dyrektywy 201/ 1/5/ 5/UE. OPIS DZIŁNI wersje:uzk.../...w...; UZK.../...; UZK.../... UZKP10-52/...W... 6 UZKP10-52/ UZKP10-52/ Zawór przyłączający sterowany pośrednio typ UZK składa się z zaworu głównego (1) i wstępnego (2). Ciśnienie w kanale działa na tłoczek główny () z obu stron przez otwór w tłoczku głównym () i dyszę (5), sprężyna () utrzymuje tłoczek główny () w pozycji zamkniętego przepływu w kierunku od do. Równocześnie ciśnienie to przez przewód doprowadzone jest do suwaka wstępnego (6), sprężyna (7) o wstępnym napięciu odpowiednim do ciśnienia sterowania utrzymuje suwak wstępny (6) w położeniu zamkniętym. Typ UZK WK
2 OPIS DZIŁNI wers ersje je: UZK.../...W...; UZK.../...; UZK.../... Jeśli ciśnienie przekroczy nastawioną wartość to suwak wstępny (6) przesuwa się w kierunku nastawy, pokonując napięcie sprężyny (7). Pozwala to, przy zastosowaniu zaworu jako wstępnego lub sekwencyjnego na odpływ cieczy z przestrzeni sprężyny tłoczka głównego () przez dyszę i przewód sterujący (8), przewód 1 do kanału. Wskutek przepływu strumienia sterującego przez dyszę (5) powstaje różnica ciśnienia pomiędzy dolną i górną stroną tłoczka głównego (). Tłoczek główny () przesuwa się do góry. Połączenie z do zostaje otwarte, przy utrzymaniu ciśnienia w układzie. Funkcja zaworu w układzie zależy od sposobu podłączenia strumienia sterującego. W wersji UZK / W z wewnętrznym doprowadzeniem i odpływem strumienia sterującego kanały (11), (12), (1) są wers ersje je: UZK.../...W...E... UZK.../...E...UZK.../...E... UZKP10-52/...W...E... otwarte; kanały (9), (10) zaślepione - w układzie zawór pełni funkcję zaworu podporowego ponieważ ciśnienie w kanale oddziałuje na nastawę oraz na drugą stronę suwaka wstępnego (6). W wersji UZK / z zewnętrznym doprowadzeniem strumienia sterującego i wewnętrznym odprowadzeniem przecieków do kanału kanały (9), (11), (12), (1) są otwarte; kanał (10) zaślepiony. W wersji UZK / strumień sterujący doprowadzony jest wewnętrznie, odprowadzenie przecieków następuje bezciśnieniowo przez niezależny kanał, strumień sterujący odprowadzony jest przez kanał (12) do kanału. Kanały (10), (11), (12), (1) są otwarte; kanał (9) zaślepiony - w układzie zawór pełni funkcję zaworu sekwencyjnego. UZKP10-52/...E... UZKP10-52/...E Zawór przyłączający typ UZK może występować również w wykonaniu z odciążeniem elektrycznym. Pilot (9) w postaci rozdzielacza w położeniu wyjściowym zamyka kanał odprowadzający przed suwakiem sterującym. Zawór działa jak poprzednio opisany. Po przesterowaniu rozdzielacza (9), łączy on komorę sprężyny tłoczka głównego () ze zbiornikiem. Odciążony od góry tłoczek główny () przesuwając się otwiera połączenie z kanału do. Zawór może występować w dwóch wersjach: w położeniu bezprądowym otwarty lub w położeniu bezprądowym zamknięty. WK Typ UZK
3 OPIS DZIŁNI wers ersja UZK.../...Z... UZKP10-52/...Z W wersji UZK / Z doprowadzenie strumienia sterującego następuje przez niezależny kanał, odpływ następuje bezciśnieniowo przez niezależny kanał - kanały (9), (10) są otwarte; kanały (11), (12), (1) zaślepione. Strumień sterujący jest doprowadzony do komory suwaka wstępnego (6) przez niezależny przewód (9). Równocześnie ciśnienie w kanale, poprzez dyszę (5) oddziałuje na stronę tłoczka głównego () obciążoną sprężyną (). Jeżeli ciśnienie w przewodzie (9) przekroczy wartość ustawioną za pomocą nastawy zaworu wstępnego (2), suwak wstępny (6) przesuwa się w prawo, pokonując napięcie sprężyny (7). W wyniku tego następuje przepływ oleju z przestrzeni od strony tłoczka głównego () obciążonej sprężyną (), poprzez dyszę (8) i kanał w suwaku wstępnym (6) do komory sprężyny (7) zaworu wstępnego (2). Wskutek przepływu strumienia sterującego przez dyszę (5) powstaje różnica ciśnienia pomiędzy dolną i górną powierzchnią tłoczka głównego (). Tłoczek główny () przesuwa się do góry. Umożliwia to przepływ strumienia głównego w kierunku z kanału do kanału przy minimalnej różnicy ciśnień. Strumień sterujący jest odprowadzany bezciśnieniowo do zbiornika przez niezależny przewód (10). W układzie zawór pełni funkcję zaworu odciążającego. Dla umożliwienia swobodnego przepływu w kierunku z kanału do może być zamontowany jako opcja zawór zwrotny (1). Typ UZK - - WK
4 DNE TECHNICZNE Ciecz hydrauliczna Lepkość nominalna cieczy Zakres lepkości Zakres temperatury cieczy (w zbiorniku) Zakres temperatury otoczenia Max ciśnienie pracy Max ciśnienie na wejściu (kanały:, ) Max ciśnienie na wyjściu (kanał ) Max przeciwciśnienie (kanał ) Max przepływ Masa Typ rozd zdzie ielac acza (dotyczy tylko wersji UZK...E...) Temperatura cewki elektromagnesu olej mineralny Wymagana klasa czystości oleju ISO 06 klasa 20/18/15 Napięcie nominalne zasilania elektromagnesu 7 mm 2/s w temperaturze 55 oc 2 2,8 do 80 mm /s zalecany o 0 C do 55 oc max -20 C do +70 C wersja UZK C do +70 C o o wersja UZK...E C do +50 C 1, 1,5 MPa 1, 1,5 MPa WN10 WN20 WN0 o max 150 C,8 kg 5,7 kg 8, kg o wersja UZK... 1, 1,5 MPa wersja UZK...E... 21, 1,5 MPa wersja UZK... 1, 1,5 MPa wersja UZK...E... 21, 1,5 MPa wielkość WN dm / min m nom ominalna WN dm / / minm zawor oru WN0 50 dm / min m wielkość wersja zaworu nominalna zaworu UZKP... UZKP...E UZKS... UZKS...E UZK... 5, kg 7,2 kg 9,9 kg WE6... wg karty katalogowej WK Tolerancja napięcia zasilania ±10% Pobór mocy (prąd stały) 0 W Moc podtrzymująca (prąd przemienny) _ Moc włączeniowa (prąd przemienny) _ Stopień ochrony IP 65 DC o 1,6 kg,1 kg C wtyczka z prostownikiem 12V 2V 110V 20V- 50Hz 220V- 50Hz 110V- 50Hz UZK...E 1,6 kg,1 kg C zasilanie bezpośrednie 20V - 50Hz ±10% _ 50 V 00 V WK Typ UZK
5 WMGNI MONTŻU I EKSPLOTCJI 1. Zawór należy użytkować tylko w pełni sprawny i prawidłowo przyłączony do instalacji i elektrycznej. Przyłączanie lub odłączanie od instalacji elektrycznej musi być wykonywane przez wykwalifikowany personel. 2. Łączówka uziemiająca ( ) musi być połączona z przewodem ochronnym (PE ) w instalacji zasilającej zgodnie z odpowiednimi przepisami.. Wtyczka elektromagnesu powinna przylegać dokładnie do gniazda i należy ją zabezpieczyć poprzez dokręcenie wkręta mocującego do oporu. Zabrania się eksploatacji zaworu,, jeżeli wtyczka nie jest zabezpieczona i nie jest zapewniona szczelność i odpowiedni zacisk kabla w dławnicy wtyczki.. Podczas eksploatacji należy utrzymać zalecaną w niniejszej Karcie Katalogowej - Instrukcji Obsługi lepkość cieczy hydraulicznej. 5. by zapewnić bezawaryjną i bezpieczną pracę zaworu należy systematycznie sprawdzać: stan połączenia elektrycznego działanie zaworu czystość cieczy hydraulicznej 6. Ze względu na nagrzewanie się cewki elektromagnesu i korpusu zaworu do wysokiej temperatury zawór powinien być umiejscowiony tak, aby wyeliminować możliwość przypadkowego kontaktu z cewką lub korpusem podczas eksploatacji lub należy przewidzieć odpowiednie osłony zgodnie z wymaganiami norm europejskich: PN - EN ISO i PN - EN Dla zapewnienia szczelności przyłącza zaworu do układu hydraulicznego należy przestrzegać wymiarów pierścieni uszczelniających, momentów dokręcenia i parametrów pracy zaworu podanych w niniejszej Karcie Katalogowej - Instrukcji Obsługi. 8. Obsługujący zawór musi być zapoznany z treścią niniejszej Karty Katalogowej - Instrukcji Obsługi. SCHEMT Symbole graficzne zaworów - wersje UZK... wersja UZK...W... UZK...W... UZK...W...Z... wersja UZK... UZK... UZK...Z... wersja UZK... UZK... UZK...Z... wersja UZK...Z... UZK...Z... UZK...Z...Z... Typ UZK WK
6 SCHEMT Symbole graficzne zaworów - wersje UZK...E... UZK...W...E... wersja UZK...W. W...E... UZK...W...Z...E... UZK...W...E... (normalnie zamknięty) UZK...W...E... (normalnie otwarty) wersja UZK...E... UZK...E... UZK...Z...E... UZK...E... (normalnie zamknięty) UZK...E... (normalnie otwarty) wersja UZK...E... UZK...E... UZK...Z...E... UZK...E... (normalnie zamknięty) UZK...E... (normalnie otwarty) wersja UZK...Z...E... UZK...Z...E... UZK...Z...Z...E... UZK...Z...E... (normalnie zamknięty) UZK...Z...E... (normalnie otwarty) WK Typ UZK
7 2,5 WMIR GRTOWE I PRZŁĄCZENIOWE zawór kompletny - wersje do montażu płytowego: UZKP10...; ; (skok) (skok) 50,5 S 22 S 6 S 22 S O6 O2 H1 2 1 H2 O6 H 5 6 L L O18 - pogł. dla UZKP10, 20 / 6 pogł. dla UZKP0 O11 - otw. dla UZKP 10, 20 / 6 otw. dla UZKP0 1 2 L5 wersja zawor oru UZKP10... UZKP20... UZKP0... G1/ gł. 12 L2 L1 1 - Nastawa1 (pokrętło) 2 - Nastawa 2 (śruba z gniazdem sześciokątnym S6) - Nastawa (pokrętło z zamkiem na klucz) - Dodatkowe zewnętrzne przyłącze (korek G 1/) 5 - Pierścień uszcz.o-r -ring - szt 2/komplet (,) - wg tab. 6 -Pierścień uszcz.o-r -ring - szt 2/komplet (,) - wg tab. 7 - Przestrzeń na wyjęcie klucza z zamka nastawy poz. o-r -ring poz. p 5 o-r -ring poz. p H1 H2 H L1 L2 L 17, 7,1 x 2, , ,9-28, 8,2 x,5,,5 x,5 9,2 x 1, , 96, , 8,2-2,1 L,6 6,9 1, L5 5,6,5 28 Typ UZK WK
8 WMIR GRTOWE I PRZŁĄCZENIOWE zawór kompletny - wersje do montażu płytowego: UZKP10...E...; E...; E H H1 2, ,5 O6 S 22 skok S skok O2 H5 H2 2 S S L L H O18 - pogł. dla UZKP10...E, 20...E/6 pogł. dla UZKP0...E O11 - otw. dla UZKP10...E, 20...E/6 otw. dla UZKP0...E 1 2 L5 G1/ gł. 12 L2 L1 1 - Nastawa1 (pokrętło) 2 - Nastawa 2 (śruba z gniazdem sześciokątnym S6) - Nastawa (pokrętło z zamkiem na klucz) - Dodatkowe zewnętrzne przyłącze (korek G 1/) 5 - Pierścień uszcz. o-rin -ring - szt 2/komplet (,) - wg tab. 6 - Pierścień uszcz. o-rin -ring - szt 2/komplet (,) - wg tab. 7 - Wymiar gabarytowy wersji zaworu z przyłączem elektrycznym rozdzielacza 12V, 2V, 110V DC wtyczka typiso 00 (DIN ) 8 - Wymiar gabarytowy wersji zaworu z przyłączem elektrycznym rozdzielacza 110V, 20V C wtyczka typiso 00 (DIN ) z prostownikiem 9 - Przestrzeń na wyjęcie klucza z zamka nastawy poz Przycisk ręcznego przesterowania wersja zawor oru UZKP E... UZKP E... UZKP E... o-r -ring poz. p 5 o-r -ring poz. p H1 H2 H H H5 L1 L2 L 17, 7,1 x 2, , ,9-28, 8,2 x,5 9,2 x 1, ,,,5 x, , , ,2-2,1 L,6 6,9 1, L5 5,6,5 28 WK Typ UZK
9 WMIR GRTOWE I PRZŁĄCZENIOWE wersje do montażu płytowego: UZKP10...; ; ;UZKP10...E...; E...; E... konfiguracja otworów powierzchni płyt przyłączeniowych wersje: UZKP10...;UZKP10...E... U O6-2 otw. (, ) M10 gł. 2 - otw. 1 7,9,5 58,8 66,7 85 r 0,01/100 0,6 2 7,2 21,5 1,8 5,8,5 2,9 101 wers ersje je: UZKP20...; UZKP20...E... O6-2 otw. (, ) O1,7 (max) - 2 otw. (, ) O7 gł. 6 M10 gł. 2 - otw. 1 - Konfiguracja otworów płyty przyłączeniowej zgodna z normą PN - ISO 5781 oznaczenie PN -ISO (CETOP 06) śruby mocującem10 x wgpn - EN ISO 762 (PN/M ) - szt. /komplet moment dokręcenia Md = 7 Nm 2 - Wymagany stan powierzchni płyty przyłączeniowej 1 6, 9,7 7 79, 102 r 0,01/100 0,6 2 11,1 O2, (max)-2 otw. (, ) 20,6 O7 gł. 6 9,7,5 9,2 60, 125 wers ersje je: UZKP0...;UZKP0...E... O6-2 otw. (, ) M10 gł otw. 1 - Konfiguracja otworów płyty przyłączeniowej zgodna z normą PN - ISO 5781 oznaczenie PN -ISO (CETOP 08) śruby mocującem10 x wgpn - EN ISO 762 (PN/M-8202)- szt. /komplet moment dokręcenia Md = 7 Nm 2 - Wymagany stan powierzchni płyty przyłączeniowej 1,7 8, 92,8 96,8 120 r 0,01/100 0,6 2 16,7 5,5 2,6 2,1 59,5 62,7 67,5 8,2 155 O2 (max) 2 otw. (, ) O7 gł Konfiguracja otworów płyty przyłączeniowej zgodna z normąpn N - ISO 5781 oznaczenie PN -ISO śruby mocującem10 x wgpn - EN ISO 762 (PN/M-8202)- szt. 6 / komplet moment dokręcenia Md = 7 Nm 2 - Wymagany stan powierzchni płyty przyłączeniowej Typ UZK WK
10 WMIR GRTOWE I PRZŁĄCZENIOWE zawór wstępny z tłoczkiem głównym- wersja do montażu nabojowego UZKS0... zawór wstępny bez tłoczka głównego- wersja UZK , , S (skok) (skok) 18 S 6 S 22 S 2 O6 O , O8, - 2 otw. G1/ gł Nastawa1 (pokrętło) 2 - Nastawa 2 (śruba z gniazdem sześciokątnym S6) - Nastawa (pokrętło z zamkiem na klucz) - Dodatkowe zewnętrzne przyłącze (korek G 1/) 5 - Pierścień uszcz. o-r -ring 9,25 x 1,78 - szt /komplet (,, 1) 6 - Pierścień uszcz. o-rin -ring 27, x 2, - szt 2/komplet 7 - Pierścień uszcz. o-rin -ring 2, x 2, - szt 1/komplet 8 - Pierścień oporowypep 28, x 2x 0,8 - szt.1/komplet 9 - Wymiar gabarytowy - dotyczy tylko wersji UZKS0... (zawór kompletny - dostępna tylko wielkość nominalna WN0) 10 - Położenie gniazda tłoczka głównego - dotyczy tylko wersjiuzks Wymiar gabarytowy dla wersjiuzk... (zawór wstępny bez tłoczka głównego - wielkości nominalnej nie podaje się) 12 - Przestrzeń na wyjęcie klucza z zamka nastawy poz. WK Typ UZK
11 WMIR GRTOWE I PRZŁĄCZENIOWE zawór wstępny z tłoczkiem głównym- wersja do montażu nabojowego UZKS0...E... zawór wstępny bez tłoczka głównego- wersja UZK...E , , S 22 S 6 O6 S O S 22 (skok) (skok) O8, - 2 otw , G1/ gł Nastawa1 (pokrętło) 2 - Nastawa 2 (śruba z gniazdem sześciokątnym S6) - Nastawa (pokrętło z zamkiem na klucz) - Dodatkowe zewnętrzne przyłącze (korek G 1/) 5 - Pierścień uszcz. o-ring 9,25 5 x 1,78 - szt /komplet (,, 1) 6 - Pierścień uszcz. o-ring 27, 7, x 2, - szt 2/komplet 7 -Pierścień uszcz. o-ring 2,, x 2, - szt 1/komplet 8 - Pierścień oporowypep 28, 8, x 2 2 x 0,8 szt 1/komplet 9 - Przycisk ręcznego przesterowania 10 - Wymiar gabarytowy - dotyczy tylko wersji UZKS0...E...(zawór kompletny - dostępna tylko wielkość nominalna WN0) 11 - Położenie gniazda tłoczka głównego - dotyczy tylko wersjiuzks0...e Wymiar gabarytowy zaworu w wersjach: UZK...E...; UZKS E z przyłączem elektrycznym 12V, 2V, 110V DC - wtyczka typiso 00 (DIN ) 1 - Wymiar gabarytowy zaworu w wersjach: UZK......E......; UZKS E z przyłączem elektrycznym 110V, 20V C -wtyczka typiso 00 (DIN ) z prostownikiem 1 - Przestrzeń na wyjęcie klucza z zamka nastawy poz. Typ UZK WK
12 WMIR GRTOWE I PRZŁĄCZENIOWE zawór wstępny z tłoczkiem głównym- wersje do montażu nabojowego: UZKS0... ;UZKS0...E... wymiary gniazda przyłączeniowego 2-5v 15v 15 O5 O2H7 1,25 O28,6 +0,2 1 2,5 e 0,008 ao 0,05 0v 2 n 0,01/100 0,02 0,6 17 T O0 25,5 2,5 0 u0,1 r 2 +0,1 +0, v O6 (min) M gł. 6 O2 O0 P 1 M5 gł. 8-2 otw. (, 1) 2 26 ±0,2 16 ±0,2 2 ±0,1 = 15 ±0,2 1 ±0,1 O,2 M8 gł. 1 - otw. 51 ±0,1 = 1 - Konfiguracja otworów powierzchni czołowej gniazda przyłączeniowego śruby mocującem8 x wgpn - EN ISO 762 (PN/M ) - szt. /komplet moment dokręcenia Md = 7 Nm. WK Typ UZK
13 CHRKTERSTKI dla lepkości cieczy hydraulicznej v = 1 mm 2 o /s i temperatury t = 50 C wykresy charakterystyk ciśnienia wejścia p w zależności od przepływu Q kierunek przepływu UZK UZK UZK ,0 2,5 wykresy charakterystyk oporów przepływu p (Q) przy przepływie przez zawór zwrotny kierunek przepływu zawór główny zamknięty zawór główny całkowicie otwarty UZK p [MPa MPa] p [MPa MPa] 2,0 1,5 1,0 UZK UZK , Q [dm /min / min] Q [dm /min / min] 50 wykresy charakterystyk minimalnego ciśnienia nastawianegop w zależności od przepływu Q dla wersji UZK...W...; UZK...; UZK... kierunek przepływu,ciśnienie wyjścia p = 0 wykresy charakterystyk minimalnego ciśnienia nastawianegop w zależności od przepływu Q dla wersji UZK...Z... kierunek przepływu, ciśnienie wyjścia p = 0,0,0 p [MPa MPa] 2,5 2,0 1,5 1,0 0,5 UZK UZK UZK p [MPa MPa] 2,5 2,0 1,5 1,0 0,5 UZK UZK UZK Q [dm /min / min] Q [dm /min / min] 50 Typ UZK WK
14 SPOSÓ ZMWINI UZK Wersja konstrukcyjna zawór kompletny = P zawór wstępny z tłoczkiem głównym w następnym polu kodu podać wielkość nominalną WN0 = S zawór wstępny bez tłoczka głównego = nie podawać wielkości nominalnej w następnym polu kodu Wielkość nominalna (WN) WN10 =10 WN20 =20 WN0 =0 Numer serii konstrukcyjnej (50-59) - niezmienne wymiary przyłącza i zabudowy = 5 seria 52 =52 Zakres nastawianego ciśnienia do 10 MPa =100 do 20 MPa = 200 do 1,5 MPa =15 Sposób doprowadzenia i odpływu strumienia sterującego strumień sterujący odgałęziony od strumienia głównego (kanał ) odpływ strumienia sterującego i przecieki odprowadzone wspólnie ze strumieniem głównym (kanał ) strumień sterujący doprowadzony niezależnym kanałem (kanał ) odpływ strumienia sterującego i przecieki odprowadzone wspólnie ze strumieniem głównym (kanał ) strumień sterujący odgałęziony od strumienia głównego (kanał ) odpływ strumienia sterującego odprowadzony wspólnie ze strumieniem głównym (kanał ), przecieki odprowadzone niezależnym kanałem (kanał ) = W = = strumień sterujący doprowadzony niezależnym kanałem (kanał ) odpływ strumienia sterującego i przecieki odprowadzone niezależnym kanałem (kanał ) =Z Rodzaj elementu nastawczego pokrętło =1 śruba nastawcza z gniazdem sześciokątnym = 2 pokrętło z zamkiem na klucz = Zawór zwrotny bez zaworu zwrotnego = bez oznaczenia z zaworem zwrotnym = Z WK Typ UZK
15 SPOSÓ ZMWINI * Ewentualne dodatkowe wymagania określone w sposób opisowy(uzgodnione z producentem) Rodzaj uszczelnienia NR (dla cieczy na bazie olejów mineralnych) = bez oznaczenia FKM (dla cieczy na bazie estrów fosforanowych) = V Rodzaj przyłącza elektrycznego rozdzielacza odciążającego* wtyczka ISO 00(DIN )bez LED =Z wtyczka ISO 00 (DIN ) z LED = ZL UW WG G: (*) - tylko dla wersji UZK...E... Sterowanie ręczne elektromagnesu rozdzielacza odciążającego* z przyciskiem ręcznego przesterowania = N bez przycisku ręcznego przesterowania = bez oznaczenia UWG: : (*) - tylko dla wersji UZK...E... Napięcie zasilania elektromagnesu rozdzielacza odciążającego* 12V DC = G12 2V DC =G2 110V DC = G V C 50Hz (wtyczka z prostownikiem) = W110R 20V C 50Hz(wtyczka z prostownikiem) = W20R 20V C 50 Hz (zasilanie bezpośrednie prądem przemiennym) = W20-50 UW WG G: (*) - tylko dla wersji UZK...E... Sposób odciążenia rozdzielacz w położeniu bezprądowym zamknięty = E rozdzielacz w położeniu bezprądowym otwarty = E UWGI: Zawór należy zamawiać wg kodu, ustalonego z symboli wg powyższego diagramu. Symbole zaznaczone drukiem pogrubionym oznaczają preferowane wersje wykonania dostępne w krótkim terminie dostawy. Przykład kodu zaworu w zamówieniu: UZKP10-52/200 W 2 Typ UZK WK
16 PŁT PRZŁĄCZENIOWE I ŚRU MOCUJĄCE Płyty przyłączeniowe dedykowane dla poszczególnych wielkości nominalnych wersji zaworu do montażu płytowego: UZKP...;UZKP...E... należy zamawiać wg oznaczenia typów płyt podanych w poniższej tabeli. Płyty przyłączeniowe i śruby do montażu zaworu dostarczane są na oddzielne zamówienie. Wersja zawor oru UZKP UZKP10...E... UZKP20... UZKP20...E... UZKP0... UZKP0...E... Typ płyty nr karty katalogowej G61/01 WK G1/01 WK G15/01 WK Przyłącza gwintowe płyty, - G 1/2, - G 1/, - G 1, -G 1/, -G 11/2, -G 1/ Śruby mocujące zawór do płyty M10 x wgpn - EN ISO 762 (PN/M- 8202) szt. /komplet moment dokręceniamd d = 7 Nm M10 x wgpn - EN ISO 762 (PN/M- 8202) szt. /komplet moment dokręcenia Md = 7 Nm M10 x wgpn - EN ISO 762 (PN/M- 8202) szt. 6/komplet moment dokręcenia Md = 7 Nm PRZKŁD ZSTOSOWNI W UKŁDZIE HDRULICZNM Przykład zastosowania zaworu w wersji UZK...Z... do odciążania pompy dwustrumieniowej UZK.....Z.. M Q1 Q 2 Q 2 >>Q 1 PONR Wadowice S.. ul. Wojska Polskiego Wadowice tel fax WK Typ UZK
