Zawór zwrotny sterowany typ UZSG16

Wielkość: px
Rozpocząć pokaz od strony:

Download "Zawór zwrotny sterowany typ UZSG16"

Transkrypt

1 Zawór zwrotny sterowany typ UZSG16 WN16 31,5 MPa 200 dm 3/min WK ZSTOSOWNIE Zawór zwrotny sterowany typ UZSG16 stosowany jest w układach hydraulicznych, w których wymagany jest swobodny przepływ w jednym kierunku i samoczynnie zamykany w kierunku przeciwnym z możliwością otwarcia tego przepływu ciśnieniem sterującym. Zawór typ UZSG16 ZSG16 jest przeznaczony do zabudowy tablicowej z gwintowym przyłączem przewodów hydraulicznych. Zawór może być montowany w dowolnym położeniu. OPIS DZIŁNI UZSG16/12 G W korpusie (1) zamontowana jest tulejka (2) i korek (3) z gniazdem sprężyny (4). Sprężyna (4) poprzez talerzyk (5) dociska kulkę (6) do wewnętrznej krawędzi stożka (7) i utrzymuje stożek (7) w pozycji zamkniętej. Jeżeli ciśnienie w kanale przekroczy wartość ciśnienia otwarcia ustalonego przez sprężynę (4) to nastąpi przesunięcie stożka (7) prowadzonego na powierzchni cylindrycznej tulejki (2) i otwarcie przepływu z kanału do. Przepływ z kanału do kanału nastąpi wtedy, gdy zostanie doprowadzone ciśnienie sterujące do kanału. Ciśnienie w kanale oddziaływuje na powierzchnię tłoczka (8), który przemieszcza się, naciska na kulkę (6) i po pokonaniu siły ciśnienia w kanale oraz napięcia sprężyny (9), powoduje otwarcie przepływu z kanału do. Ciecz może przepływać z kanału do tak długo jak długo działa ciśnienie sterujące w kanale. Typ UZSG16-1 -

2 OPIS DZIŁNI UZSG 16/12 Z G W wersji wykonania UZSG16/12 - z wspólnym odprowadzeniem przecieków w kanale zamontowany jest korek (10) i przecieki odprowadzane są przez otwór po wymontowaniu wkręta (11). W wersji wykonania UZSG16/12 Z - z niezależnym odprowadzeniem przecieków wkręt zaślepiający (11) jest zamontowany i przecieki odprowadzane są przez kanał Typ UZSG16

3 DNE TECHNICZNE Rodzaj cieczy hydraulicznej Wymag agana a filtrf ltracj acja a ciecc ieczy hydraulic icznej Zalecana filtracja cieczy hydraulicznej Lepkość nominalna cieczy hydraulicznej Zakres lepkości cieczy hydraulicznej Optymalna temperatura pracy (cieczy w zbiorniku) Zakres temperatury pracy Max x ciśnie ienie pracy Max x ciśnie ienie steros terowania Min ciśniec ienie steros terowania Ciśnie ienie otw twarc arcia zawor oru Przełożenie między powierzchnią wyznaczoną średnicą uszczelniajacą stożka zaworu i powierzchnią tłoczka Przełożenie między powierzchnią wyznaczoną średnicą kulki zaworu pomocniczego i powierzchnią tłoczka Masa olej mineralny 16 µm 10 µm 37 mm 2 o /s w temperaturze 55 C 2,8 do 328 mm 2/s 40 do 55 o C o - 20 do 70 C 32 MPa 32 MPa 3,0 MPa 0,14 MPa 1 : 2,8 1 : 12,2 8,5 kg SCHEMT Symbole graf afic iczne zawor oru typ UZSG16... U wersja UZSG16/12... wersja UZSG16/12 Z... Typ UZSG16-3 -

4 WMIR GRTOWE I PRZŁĄCZENIOWE O 11-2 otw 50, , ,3 79, Wymiar zaworu z wspólnym odprowadzeniem przecieków - wersja UZSG16/ Wymiar zaworu z niezależnym odprowadzeniem przecieków - wersja UZSG16/12 Z Wymiary gniazd przyłączeniowych,,,, dla wersji UZSG16/12...G Wymiary gniazd przyłaczeniowych,,,, dla wersji UZSG16/12...M... T2 wersja UZSG16/12... G... wersja UZSG16/12...M ,,, OD1 OD3 0,3 T1 15,,, OD1 OD2 (H11) OD3 0,3 T1 φ D1 T1 φ D2 T2 φ D3 wersja wykonania,,,,,,,,,, UZSG16/12...G... G1 G1/ φ 47 φ 25 UZSG16/12...M... M33 x 2 M14 x 1, φ35,5 φ16,2 4 3,4 φ 49 φ 24 Typ UZSG16-4 -

5 CHRKTERSTKI 2 o (dla lepkości cieczy hydraulicznej v = 41 mm /s i temperatury t = 50 C ) 0,7 0,6 0,5 p (MPa) 0,4 0,3 0,2 0, Q (dm /min) SPOSÓ ZMWINI UZSG 16 Wielkość nominalna (WN) WN16 = 16 * Numer serii konstrukcyjnej (10-19) - niezmienne wymiary przyłącza i zabudowy = 1 seria 12 = 12 Sposób odprowadzenia przecieków (wg ark. 1, 2) wspólne odprowadzenie przecieków = niezależne odprowadzenie przecieków = Z Rodzaj gwintu przyłącza - wg ark. 4 calowy, - G 1;, - G 1/4 = G metryczny, - M33 x 2;, - M14 x 1,5 = M Rodzaj uszczelnienia NR (dla cieczy na bazie olejów mineralnych) = bez oznaczenia FKM (dla cieczy na bazie estrów fosforanowych) = V Ewentualne dodatkowe wymagania określone w sposób opisowy (uzgodnione z producentem) UWGI: Zawór należy zamawiać wg kodu, ustalonego z symboli wg powyższego diagramu. Symbole zaznac aczone drukiem pogr p ogrub ubionym oznac aczaj ają ą preferowane wersje wykonania dostęp stępne w krót rótkim terminie ie dost d stawy. Przykład kodu zaworu w zamówieniu: UZSG16/12 G Typ UZSG16

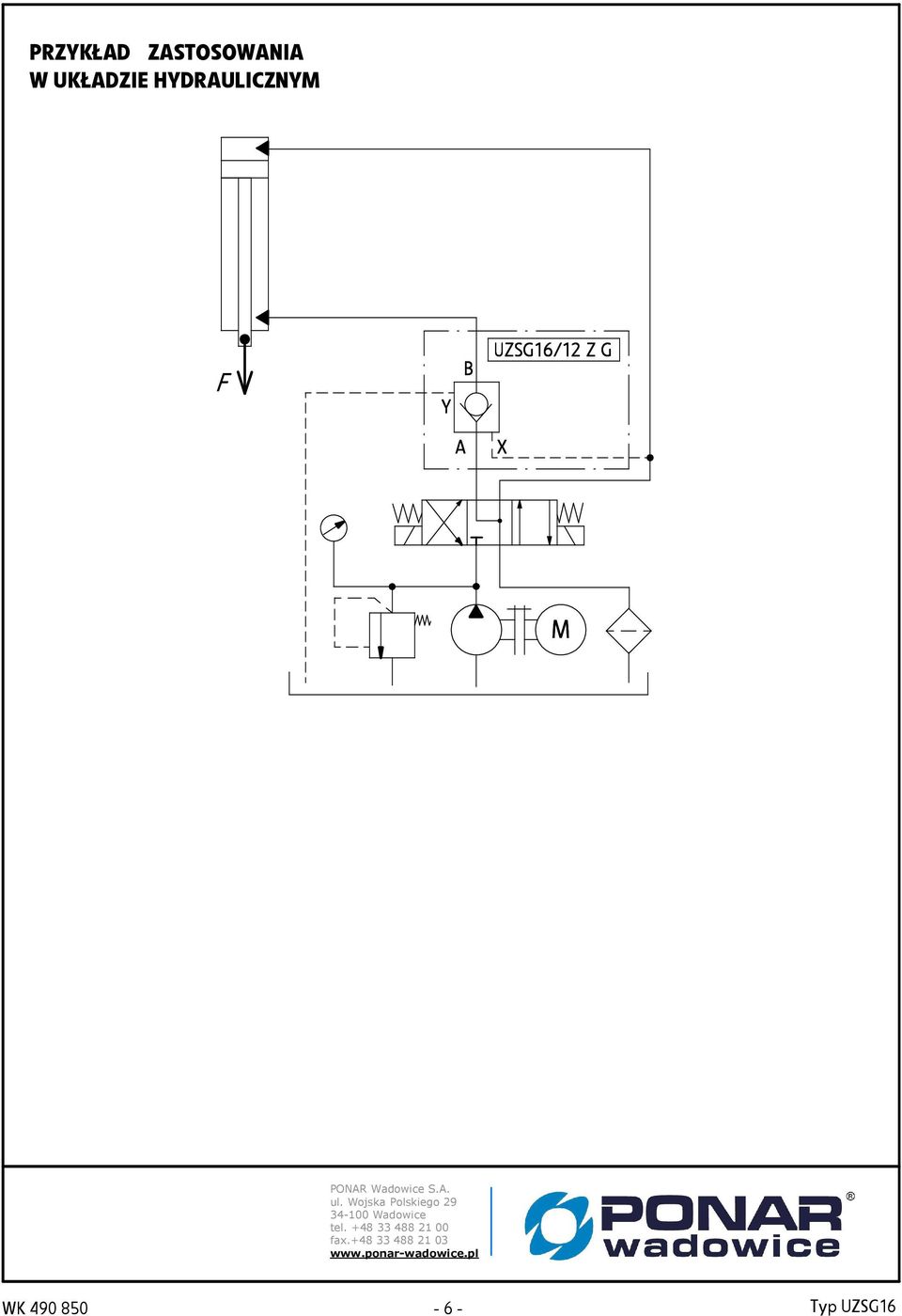

6 PRZKŁD ZSTOSOWNI W UKŁDZIE HDRULICZNM F UZSG16 SG16/12 Z G M PONR Wadowice S.. ul. Wojska Polskiego Wadowice tel fax Typ UZSG16
