TYTUŁ OPRACOWANIA: WYKONANIE PROJEKTU ZESTAWU SOLARNEGO DO C.W.U DLA OBIEKTU BUDOWLANEGO

Save this PDF as:
 WORD  PNG  TXT  JPG

Wielkość: px
Rozpocząć pokaz od strony:

Download "TYTUŁ OPRACOWANIA: WYKONANIE PROJEKTU ZESTAWU SOLARNEGO DO C.W.U DLA OBIEKTU BUDOWLANEGO"

Transkrypt

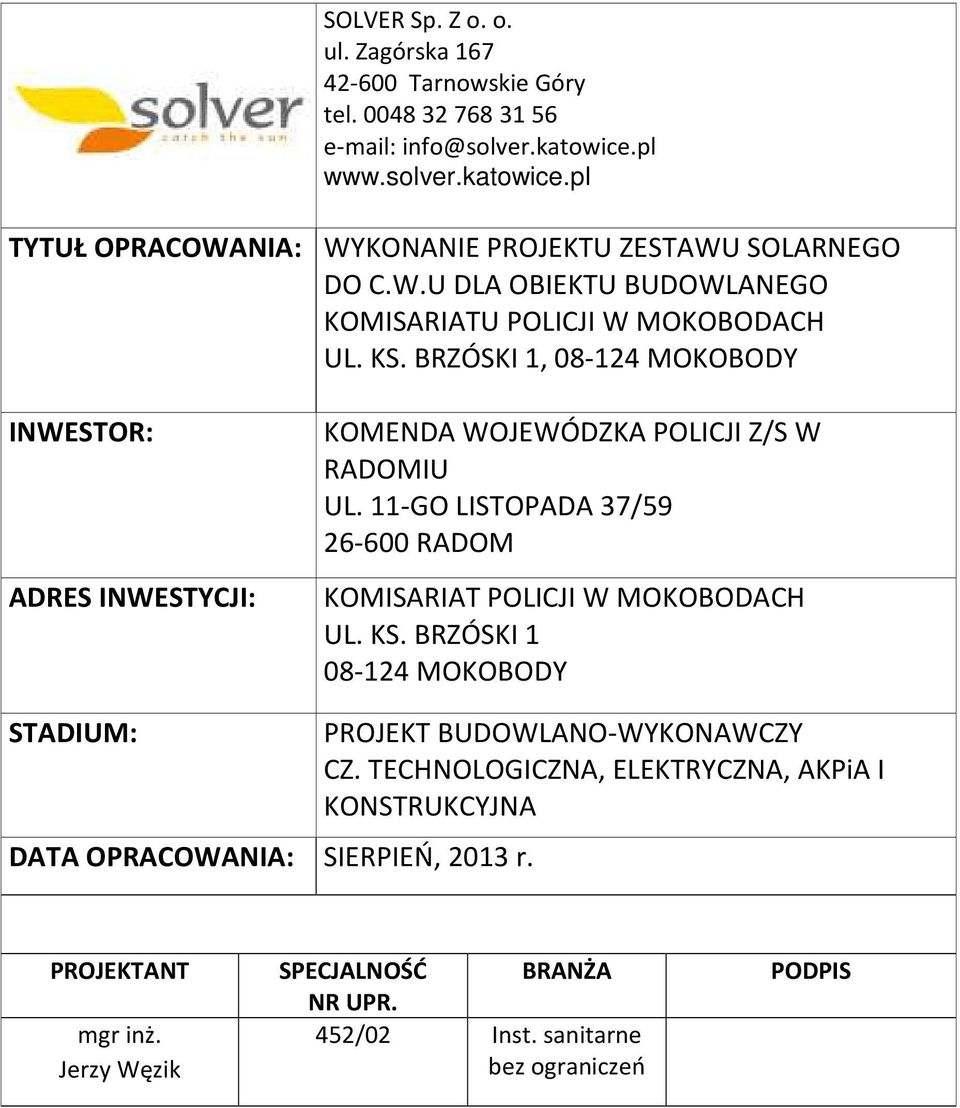

1 SOLVER Sp. Z o. o. ul. Zagórska Tarnowskie Góry tel TYTUŁ OPRACOWANIA: WYKONANIE PROJEKTU ZESTAWU SOLARNEGO DO C.W.U DLA OBIEKTU BUDOWLANEGO KOMISARIATU POLICJI W MOKOBODACH UL. KS. BRZÓSKI 1, MOKOBODY INWESTOR: ADRES INWESTYCJI: KOMENDA WOJEWÓDZKA POLICJI Z/S W RADOMIU UL. 11-GO LISTOPADA 37/ RADOM KOMISARIAT POLICJI W MOKOBODACH UL. KS. BRZÓSKI MOKOBODY STADIUM: DATA OPRACOWANIA: SIERPIEŃ, 2013 r. PROJEKT BUDOWLANO-WYKONAWCZY CZ. TECHNOLOGICZNA, ELEKTRYCZNA, AKPiA I KONSTRUKCYJNA PROJEKTANT mgr inż. Jerzy Węzik SPECJALNOŚĆ BRANŻA NR UPR. 452/02 Inst. sanitarne bez ograniczeń PODPIS

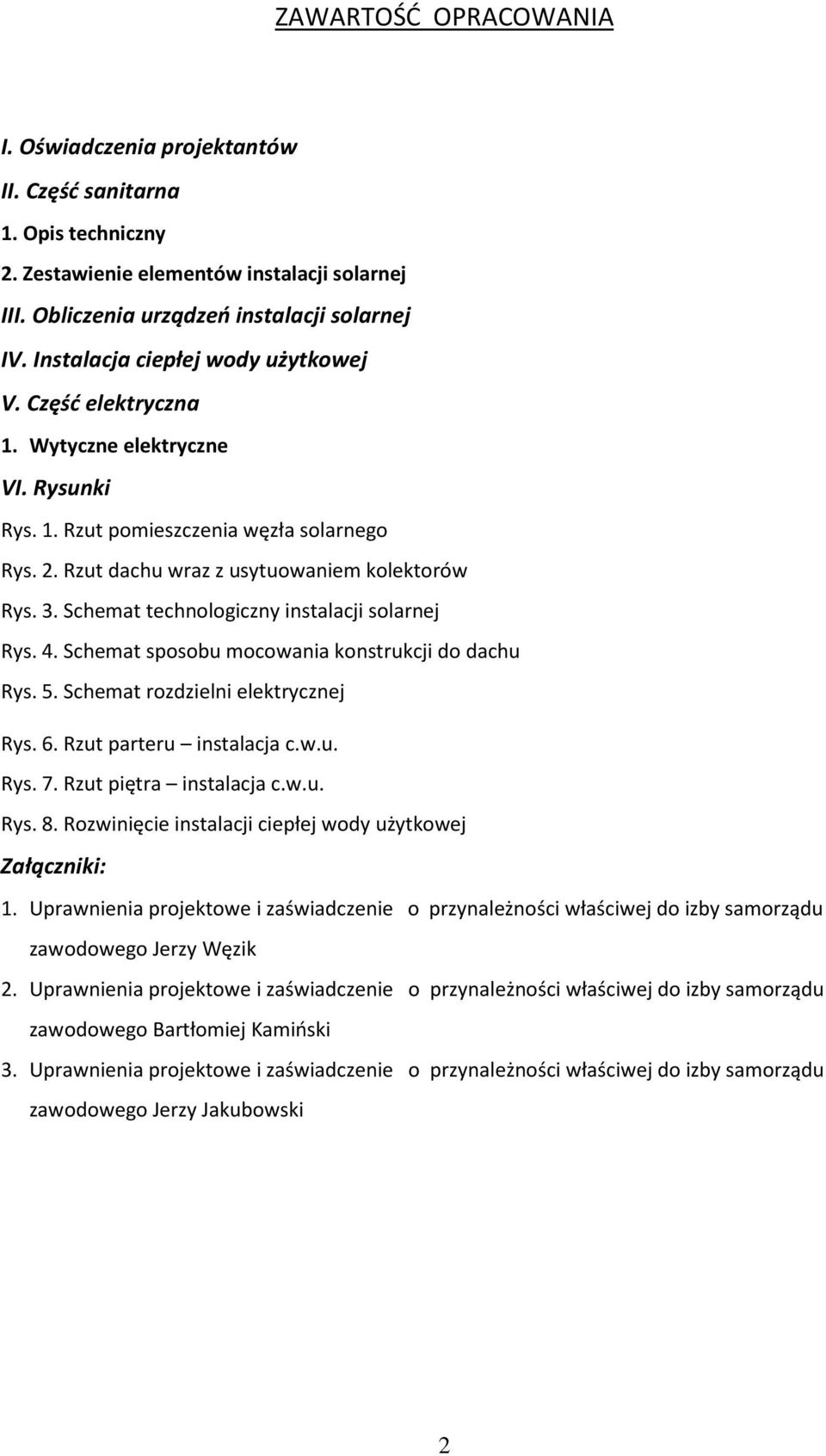

2 ZAWARTOŚĆ OPRACOWANIA I. Oświadczenia projektantów II. Część sanitarna 1. Opis techniczny 2. Zestawienie elementów instalacji solarnej III. Obliczenia urządzeń instalacji solarnej IV. Instalacja ciepłej wody użytkowej V. Część elektryczna 1. Wytyczne elektryczne VI. Rysunki Rys. 1. Rzut pomieszczenia węzła solarnego Rys. 2. Rzut dachu wraz z usytuowaniem kolektorów Rys. 3. Schemat technologiczny instalacji solarnej Rys. 4. Schemat sposobu mocowania konstrukcji do dachu Rys. 5. Schemat rozdzielni elektrycznej Rys. 6. Rzut parteru instalacja c.w.u. Rys. 7. Rzut piętra instalacja c.w.u. Rys. 8. Rozwinięcie instalacji ciepłej wody użytkowej Załączniki: 1. Uprawnienia projektowe i zaświadczenie o przynależności właściwej do izby samorządu zawodowego Jerzy Węzik 2. Uprawnienia projektowe i zaświadczenie o przynależności właściwej do izby samorządu zawodowego Bartłomiej Kamiński 3. Uprawnienia projektowe i zaświadczenie o przynależności właściwej do izby samorządu zawodowego Jerzy Jakubowski 2

3 1. OŚWIADCZENIA PROJEKTANTÓW OŚWIADCZENIE Ja niżej podpisany stosownie do ustaleń art. 20 ust 4 ustawy z dnia 7 lipca 1994 r. Prawo Budowlane (Dz. U. z 2003 r. nr 207 poz. 2016, z późn. zm.), oświadczam, że: Projekt budowlano - wykonawczy systemu solarnego złożonego z dwóch kolektorów słonecznych i zbiornika o pojemności 300 litrów przeznaczony do realizacji na Komisariacie Policji w Mokobodach został sporządzony zgodnie z obowiązującymi przepisami, normami, zasadami wiedzy technicznej oraz, że dokumentacja jest kompletna z punktu widzenia celu, któremu ma służyć. Branża sanitarna : mgr inż. Jerzy Węzik nr upr. 452/02 3

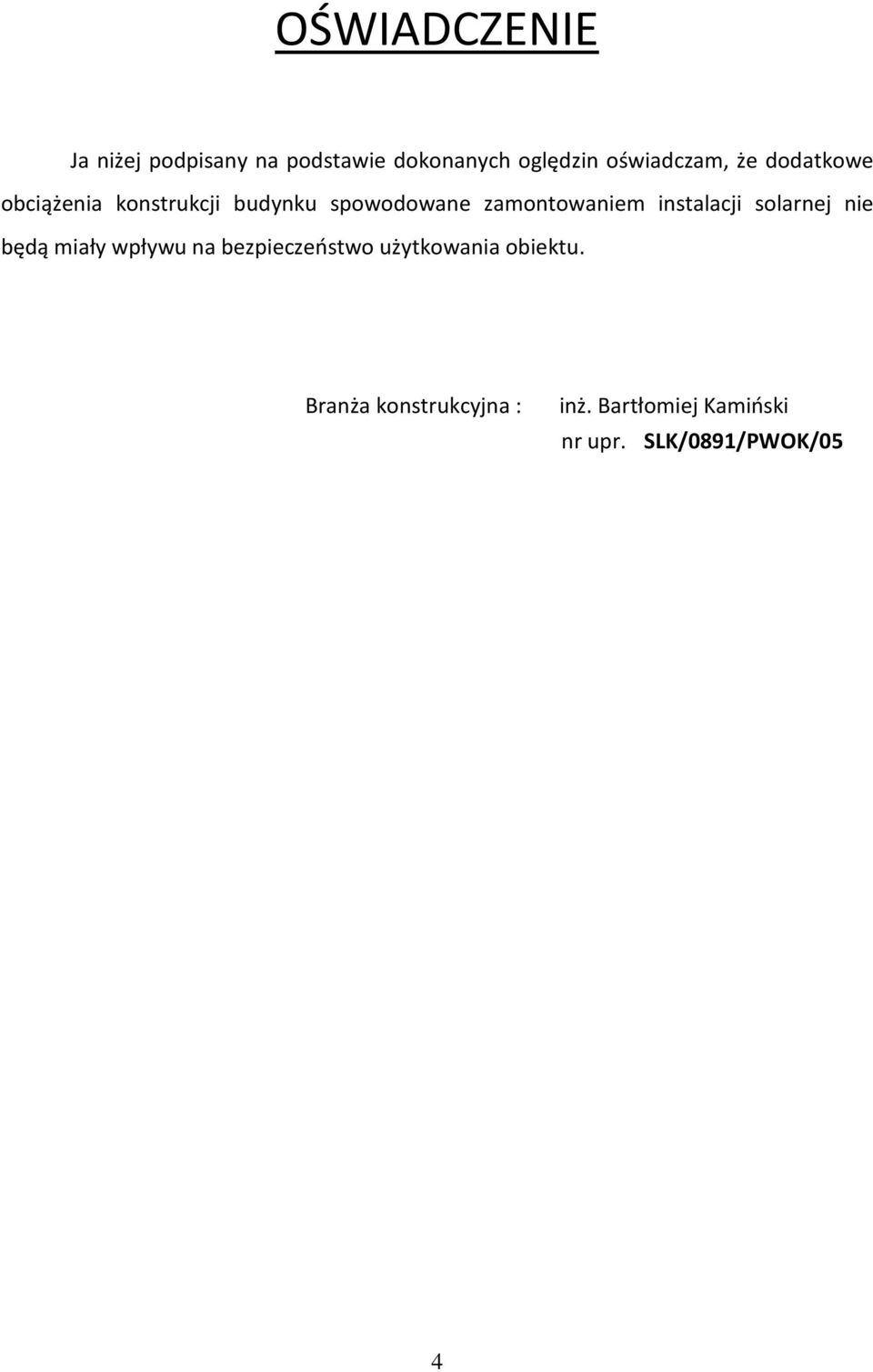

4 OŚWIADCZENIE Ja niżej podpisany na podstawie dokonanych oględzin oświadczam, że dodatkowe obciążenia konstrukcji budynku spowodowane zamontowaniem instalacji solarnej nie będą miały wpływu na bezpieczeństwo użytkowania obiektu. Branża konstrukcyjna : inż. Bartłomiej Kamiński nr upr. SLK/0891/PWOK/05 4

5 2. Część sanitarna 1. OPIS TECHNICZNY 1.1. Przedmiot i zakres opracowania Przedmiotem niniejszego opracowania jest przedstawienie technicznego rozwiązania instalacji solarnej, wspomagającej podgrzewanie wody dla potrzeb ciepłej wody użytkowej w budynku Komisariatu Policji w Mokobodach, ul. Ks. Brzóski Podstawa opracowania Zlecenie Inwestora, Wizja lokalna, Inwentaryzacja architektoniczno-budowlana, Inwentaryzacja fotograficzna, Dokumentacja pierwotna dla budynku Komisariatu Policji w Mokobodach, Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (tekst jednolity z 2003 r., Dz.U. Nr 207, poz z późn. Zm.). Opinia techniczna dotycząca wpływu projektowanej zabudowy paneli słonecznych na nośność konstrukcji stropodachu budynku, Obowiązujące normy projektowe i przepisy eksploatacyjne Zakres opracowania Zakres opracowania: obliczenia i dobór urządzeń technologicznych, dobór armatury i automatyki, obliczenia i dobór urządzeń systemu zabezpieczeń projektowanej instalacji, konstrukcję wsporczą dla instalacji kolektorów słonecznych, wytyczne w zakresie instalacji elektrycznej, instalacja c.w.u. 5

6 1.4. Przeznaczenie Instalacja solarna ma służyć do wspomagania przygotowania ciepłej wody użytkowej oraz zapewniać min. 45% pokrycia dobowego energii na potrzeby przygotowania c.w.u Stan istniejący Ciepła woda użytkowa dla potrzeb obiektu Komisariatu Policji w Mokobodach przygotowywana jest obecnie w kotłowni gazowej na gaz propan butan magazynowany w zbiorniku na zewnątrz budynku. W budynku nie ma instalacji ciepłej wody użytkowej. Budynek posiada płaski dach stropodach betonowy Rozwiązanie projektowe Założenie projektowe przewiduje przygotowanie ciepłej wody użytkowej za pośrednictwem systemu solarnego, a tym samym częściowe zastąpienie energii pozyskiwanej ze źródeł konwencjonalnych, energią słoneczną pozyskiwaną przez system solarny. Tak pozyskana energia będzie wykorzystywana do podgrzewania wody zgromadzonej w nowo projektowanym podgrzewaczu pojemnościowym systemu solarnego. Projektuje się zabudowę kolektorów słonecznych na dachu budynku o łącznej powierzchni apertury kolektora 4,88 m 2 (łączna powierzchnia brutto 5,08 m 2 ). Urządzenia systemu solarnego zlokalizowane zostaną w pomieszczeniu istniejącej kotłowni. Pomieszczenie wyposażone jest w wentylację grawitacyjną, a także instalację elektryczną i oświetleniową. Do pomieszczenia kotłowni należy doprowadzić ciepłą wodę użytkową Instalacja c.w.u. Dla projektowanej instalacji solarnej dobrano zasobnik solarny o pojemności 300 litrów. Zbiornik wykonany jest z blachy stalowej pokrytej emalią ceramiczną. Wyposażony jest w dwie wężownice spiralne, dolna przeznaczona jest do podłączenia instalacji solarnej, górną natomiast można podłączyć do instalacji c.o. Zbiornik jest izolowany pianką poliuretanowa o grubości min. 50mm. Ochronę antykorozyjną zapewnia anoda tytanowa. 6

7 Zasobniki solarny należy zamontować w pomieszczeniu kotłowni. Brak istniejącego zasobnika c.w.u. Dolną wężownicę należy podłączyć do instalacji solarnej rurą Cu φ18, górną wężownicę podłączyć do istniejącego kotła gazowego również rurą Cu φ18 oraz zaizolować otuliną polietylenową. W zbiorniku należy również zainstalować grzałkę elektryczną 2 kw, podtrzymującą wymaganą temperaturę w zbiorniku w okresie przejściowym, tj. gdy jeszcze nie rozpoczął się sezon grzewczy, a nasłonecznienie jest niewystarczające. Podłączenie do instalacji zimnej i ciepłej wody wykonać rurami PP. Instalacja ciepłej wody użytkowej jest instalacją nową, projektowaną w niniejszym opracowaniu Układ kolektorów słonecznych W niniejszym projekcie zaprojektowano instalację solarną złożoną z 2 kolektorów solarnych typu płaskiego. Wymiary pojedynczego kolektora: 2,107 m x 1,205 m x 0,08 m Powierzchnia brutto: 2,54 m 2 Powierzchnia absorbera: 2,49 m 2 Powierzchnia apertury: 2,44 m 2 Masa pustego kolektora: 49 kg Powłoka wysokoselektywna Projektowana moc wyjściowa na moduł kolektora dla następującej różnicy temperatur Tm-Ta przy nasłonecznieniu G=1000W/m 2 : 0K 10K 30K 50K 70K [W] [W] [W] [W] [W] 2,157 2,063 1,853 1,614 1,346 7

8 Z uwagi na występujące naprężenia termiczne, należy zastosować złączki kompensacyjne między kolektorami. Kolektory zostaną przymocowane do dachu przy pomocy zestawu montażowego wykonanego z materiałów niekorodujących takich jak aluminium lub stal nierdzewna. Do montażu kolektorów na dachu należy zastosować systemową konstrukcję wsporczą z uwagi na niski kąt pochylenia dachu. Lokalizację kolektorów przedstawiono na rysunku nr 2, a sposób mocowania kolektorów na rys Konstrukcja wsporcza pod kolektor Konstrukcja wolnostojąca płaskich kolektorów słonecznych jest wykorzystywana w przypadku przytwierdzania kolektorów na dachu płaskim. Jest to układ ramowy, w którego skład wchodzą aluminiowe profile łączone przy pomocy śrub. Rama opiera się na stopach stalowych kotwionych do konstrukcji dachu. Materiał, z którego wykonana jest konstrukcja pozwala zapobiec korozji jej poszczególnych elementów Grupa pompowa i sterownik W projekcie dobrano podwójną (dwudrogową) grupę pompową wyposażoną w pompę o minimalnych parametrach pracy Q min =0,3m 3 /h, H min =6m. Zadaniem grupy pompowej jest wymuszenie obiegu płynu solarnego od kolektorów słonecznych do dolnej wężownicy projektowanego zasobnika c.w.u. za co bezpośrednio odpowiedzialna jest pompa obiegowa. Pompę obiegową należy zainstalować na rurociągu powrotnym instalacji solarnej (zgodnie z dokumentacją techniczno-ruchową urządzenia). Grupa pompowa zawiera: - pompę solarną, - przepływomierz, - manometr, - dwa termometry, - separator powietrza, - zawór bezpieczeństwa DN 15, 6 bar - dwa zawory napełniająco - spustowe - dwa zawory odcinające, - dwa zawory zwrotne. 8

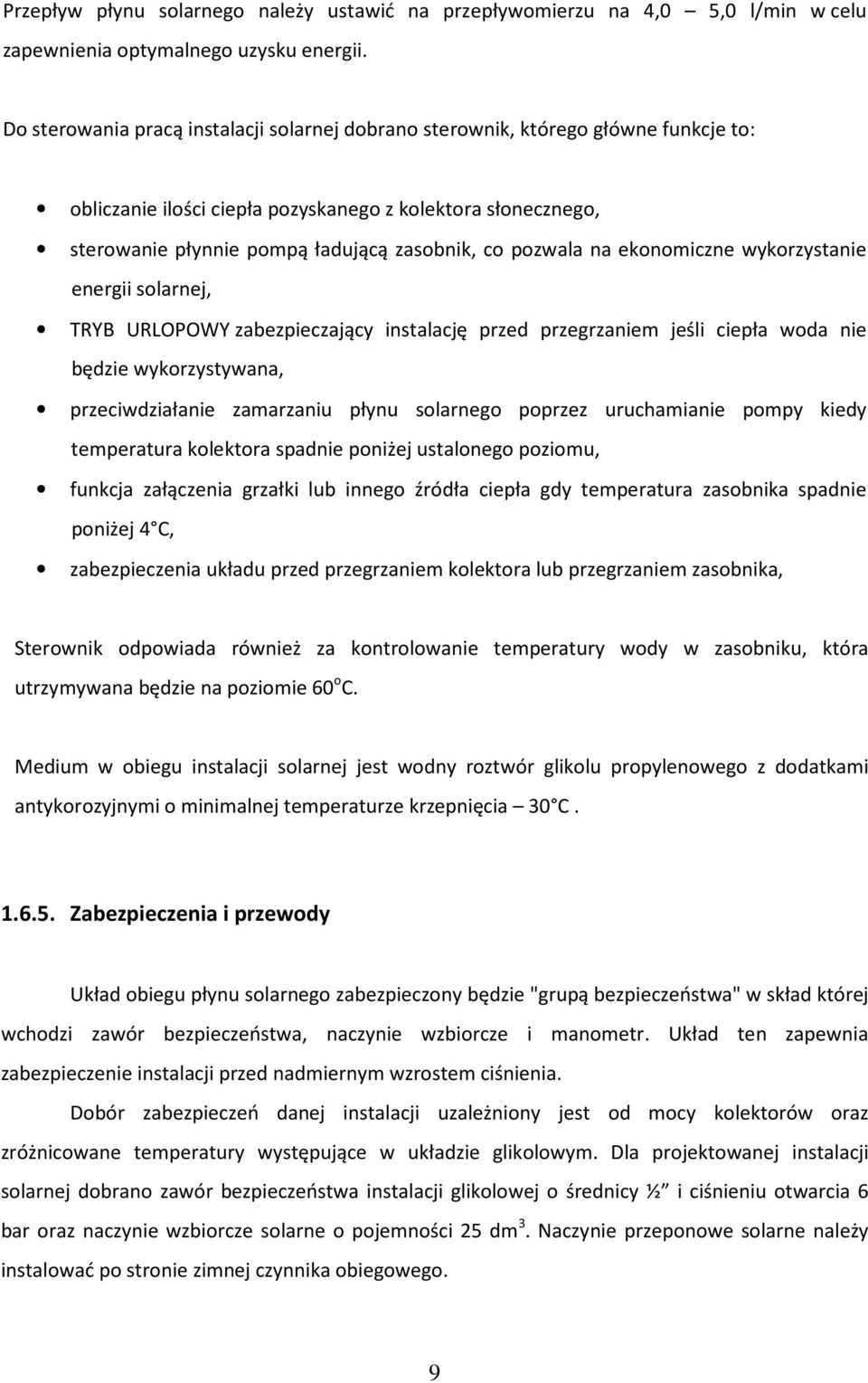

9 Przepływ płynu solarnego należy ustawić na przepływomierzu na 4,0 5,0 l/min w celu zapewnienia optymalnego uzysku energii. Do sterowania pracą instalacji solarnej dobrano sterownik, którego główne funkcje to: obliczanie ilości ciepła pozyskanego z kolektora słonecznego, sterowanie płynnie pompą ładującą zasobnik, co pozwala na ekonomiczne wykorzystanie energii solarnej, TRYB URLOPOWY zabezpieczający instalację przed przegrzaniem jeśli ciepła woda nie będzie wykorzystywana, przeciwdziałanie zamarzaniu płynu solarnego poprzez uruchamianie pompy kiedy temperatura kolektora spadnie poniżej ustalonego poziomu, funkcja załączenia grzałki lub innego źródła ciepła gdy temperatura zasobnika spadnie poniżej 4 C, zabezpieczenia układu przed przegrzaniem kolektora lub przegrzaniem zasobnika, Sterownik odpowiada również za kontrolowanie temperatury wody w zasobniku, która utrzymywana będzie na poziomie 60 o C. Medium w obiegu instalacji solarnej jest wodny roztwór glikolu propylenowego z dodatkami antykorozyjnymi o minimalnej temperaturze krzepnięcia 30 C Zabezpieczenia i przewody Układ obiegu płynu solarnego zabezpieczony będzie "grupą bezpieczeństwa" w skład której wchodzi zawór bezpieczeństwa, naczynie wzbiorcze i manometr. Układ ten zapewnia zabezpieczenie instalacji przed nadmiernym wzrostem ciśnienia. Dobór zabezpieczeń danej instalacji uzależniony jest od mocy kolektorów oraz zróżnicowane temperatury występujące w układzie glikolowym. Dla projektowanej instalacji solarnej dobrano zawór bezpieczeństwa instalacji glikolowej o średnicy ½ i ciśnieniu otwarcia 6 bar oraz naczynie wzbiorcze solarne o pojemności 25 dm 3. Naczynie przeponowe solarne należy instalować po stronie zimnej czynnika obiegowego. 9

10 Natomiast instalację c.w.u. należy zabezpieczyć zaworem bezpieczeństwa o średnicy ¾ i ciśnieniu otwarcia 6 bar oraz naczyniem wzbiorczym o pojemności 19 dm 3. Należy zastosować zawór trójdrogowy termostatyczny mieszający ¾ na wyjściu c.w.u ze zbiornika w celu ochrony użytkowników przed poparzeniem. Na przewodzie zasilającym zbiornik w zimna wodę należy zamontować zawór antyskażeniowy typu EA DN 20. Przewody instalacji wody zimnej i c.w.u. wykonać z rur z PP DN 20 oraz PP DN 16, PN 20. Armaturę na instalacji wodnej stosować o średnicy DN 20 oraz DN 16 posiadającą atest higieniczny. Przewody instalacji wodnej należy zaizolować cieplnie izolacją z otuliny polietylenowej o grubości 20mm. Przewody instalacji solarnej będą prowadzon po dachu do wolnego szachtu wentylacyjnego, a następnie wzdłóż projektowanej instalacji ciepłej wody wprowadzane przebiciem do pomieszczenia kotłowni, gdzie planuje się ustawienie pojemnościowego podgrzewacza, wraz z kompletną solarną grupą pompową. Instalacje obiegu solarnego należy wykonać z rur miedzianych fi 18 mm łączonych za pomocą złączek zaciskowych lub z zastosowaniem lutu twardego. Przewody solarne należy zaizolować cieplnie za pomocą otuliny z kauczuku syntetycznego gr. 20 mm zabezpieczoną płaszczem odpornym na promieniowanie UV i zabezpieczającym izolację przed uszkodzeniami mechanicznymi Sprawdzenie instalacji Po zmontowaniu instalacji należy przeprowadzić próbę szczelności wszystkich wykonanych instalacji. Podczas próby szczelności należy również wizualnie sprawdzić szczelność złącz. Próbę ciśnieniową wykonać wodą. Wartość ciśnienia próby należy przyjmować w wysokości 1,5 raza ciśnienia roboczego (nie większe niż ciśnienie maksymalne dla poszczególnych elementów systemu poddawanych próbie wg. normy EN :2006) Wytyczne realizacyjne Montaż, próby i odbiór instalacji, oraz przyłączy należy wykonać i przeprowadzić zgodnie z niniejszym projektem, przedmiotowymi normami, obowiązującymi przepisami BHP i p.poż. oraz Warunkami Technicznymi Wykonania i Odbioru Robot Budowlano Montażowych. Tom II Instalacje Sanitarne i Przemysłowe. 10

11 1.9. Branża budowlana Po wykonaniu przebić w przegrodach poziomych i pionowych oraz wprowadzeniu przez nie instalacji, należy te miejsca zabezpieczyć wodoodporną pianką poliuretanową. Przewody prowadzić w tulejach ochronnych wypełnionych trwale kitem plastycznym, oraz należy mocować je do przegród budowanych. Mocowanie wykonać za pomocą obejm stalowych z wkładką gumową Wymagania BHP Urządzenia techniczne powinny spełniać wymagania BHP. Eksploatacja oraz montaż urządzeń musi przebiegać zgodnie z wymaganiami dotyczącymi bezpieczeństwa i higieny pracy. Należy uwzględnić instrukcje zawarte w Dokumentacji Techniczno Ruchowej. Urządzenia należy zamontować w taki sposób, aby zapewnić do nich swobodny dostęp Uwagi końcowe Wszystkie materiały i urządzenia dostarczone na budowę winny posiadać dokumenty świadczące o dopuszczeniu tych wyrobów do obrotu i powszechnego stosowania w budownictwie. 11

12 2. ZESTAWIENIE GŁÓWNYCH ELEMENTÓW INSTALACJI SOLARNEJ Lp. Wyszczególnione urządzenie Jedn. Ilość 1 Kolektor słoneczny płaski szt. 2 2 Zestaw złączek kompensacyjnych dla 2 kolektorów kpl. 1 3 Podgrzewacz pojemnościowy, emaliowany o poj. 300 l szt. 1 4 Grupa pompowa wg opisu szt. 1 5 Sterownik solarny + czujniki wg opisu kpl. 1 6 Naczynie wzbiorcze solarne 25 l szt. 1 7 Naczynie wzbiorcze instalacji c.w.u. 19 l szt. 1 8 Zawór bezpieczeństwa c.w.u., 6 bar, 3/4 szt. 1 9 Przewód Cu φ 18 z izolacją gr. 20 mm m Płyn solarny o temp. krzepnięcia -25 C l Konstrukcja wsporcza dla 2 kolektorów kpl. 1 12

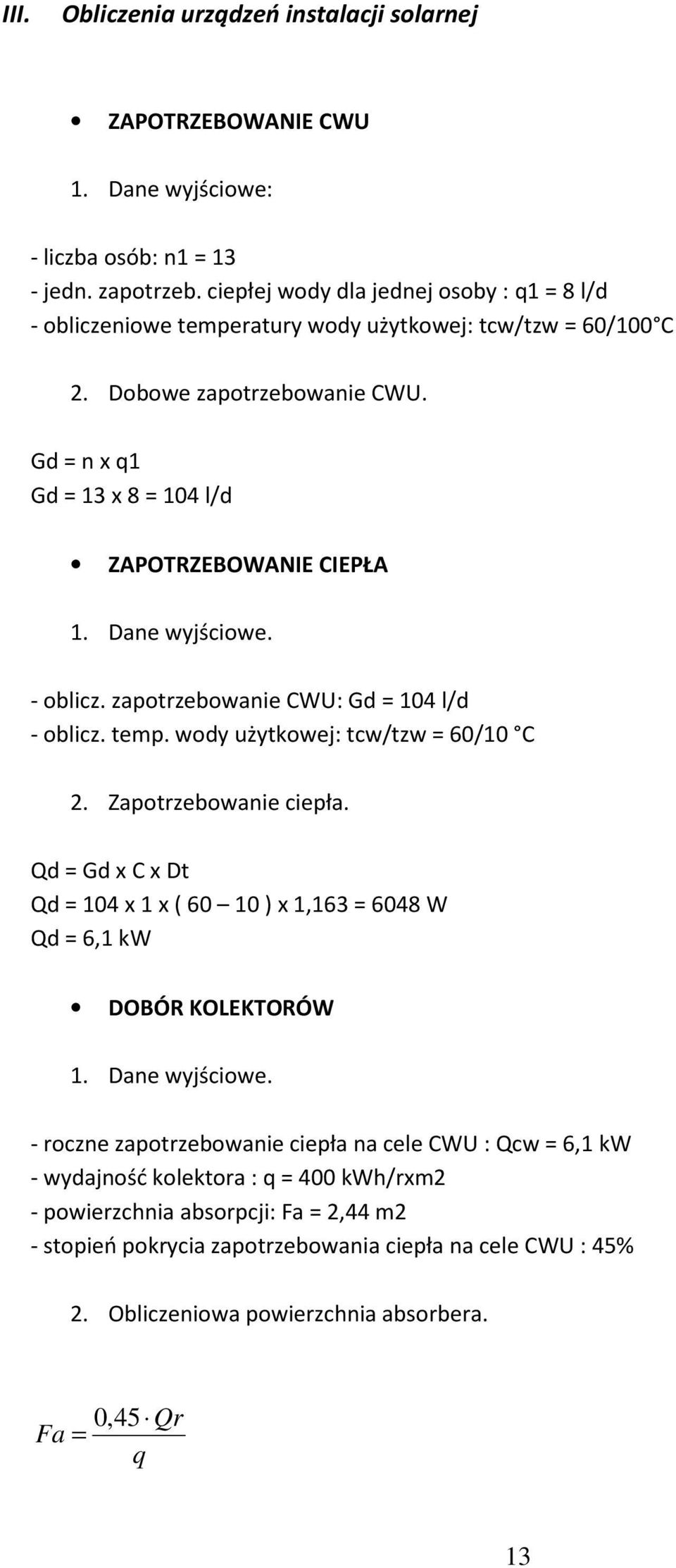

13 III. Obliczenia urządzeń instalacji solarnej ZAPOTRZEBOWANIE CWU 1. Dane wyjściowe: - liczba osób: n1 = 13 - jedn. zapotrzeb. ciepłej wody dla jednej osoby : q1 = 8 l/d - obliczeniowe temperatury wody użytkowej: tcw/tzw = 60/100 C 2. Dobowe zapotrzebowanie CWU. Gd = n x q1 Gd = 13 x 8 = 104 l/d ZAPOTRZEBOWANIE CIEPŁA 1. Dane wyjściowe. - oblicz. zapotrzebowanie CWU: Gd = 104 l/d - oblicz. temp. wody użytkowej: tcw/tzw = 60/10 C 2. Zapotrzebowanie ciepła. Qd = Gd x C x Dt Qd = 104 x 1 x ( ) x 1,163 = 6048 W Qd = 6,1 kw DOBÓR KOLEKTORÓW 1. Dane wyjściowe. - roczne zapotrzebowanie ciepła na cele CWU : Qcw = 6,1 kw - wydajność kolektora : q = 400 kwh/rxm2 - powierzchnia absorpcji: Fa = 2,44 m2 - stopień pokrycia zapotrzebowania ciepła na cele CWU : 45% 2. Obliczeniowa powierzchnia absorbera. Qr Fa = 0, 45 q 13

14 0,45 6,1 365 Fa = = 3,34 m (0,4 0,1) Liczba kolektorów i fa i = Fa 3,34 = 2,44 = 1,4 - przyjęto 2 kolektory DOBÓR POMPY OBIEGOWEJ KOLEKTORÓW 1. Dane wyjściowe. - pow. absorbera : Fa = 2 x 2,44 = 4,88 m2 - jedn. przepływ czynnika grzewczego przez kolektor : q = 50 l/h x m2 - prędkość przepływu czynnika grzewczego : w = 0,3 0,5 m/s - opór obiegu kolektorów: przyjęto hok = 6,0 msw 2. Całkowite natężenie przepływu. G = Fa x q G = 4,88 x 50,0 = 244 l/h G = 0,24 m3/h 3. Obliczeniowa wydajność pompy obiegowej. Vp = 1,2 xg Vp = 1,2 x 0,24 = 0,3 m3/h 4. Obliczeniowa wysokość podnoszenia pompy. Hp Hc Hp = 6,0 msw Dobrano pompe o maksymalnych parametrach Qmin=0,3m3/h, Hmin=6m 14

15 DOBÓR NACZYNIA WZBIORCZEGO PRZEPONOWEGO DLA KOLEKTORÓW 1. Dane wyjściowe. - ilość kolektorów : i = 2 - rury miedziane Ø18 mm : l = 40,0 m - wysokość statyczna : h = 7,0 m - dop. ciśnienie końcowe : pe = 6 bar 2. Określenie całkowitej pojemności instalacji solarnej. - pojemność kolektorów : Vk = 3,37 x 2 = 6,74 l - pojemność przewodów rozdzielczych : Vpr = 25 l Vc = 31,74 l 3. Obliczeniowa pojemność naczynia przeponowego. ( Vv + Vz + Z Vk) ( pe + 1) Vn = ( pe pst) gdzie Vv = 0,01 x Vc = 0,01 x 31,74 = 0,32 l Vz = b x Vc = 0,13 x 31,74 = 4,13 l Pst = 1,5 bar + 0,1 x h = 1,5 + 0,1 x 7 = 2,2 bar (0,32 + 4,13 + 6,74) (6 + 1) Vn = = 20, 61l (6 2,2) Dobrano naczynie wzbiorcze solarne o pojemności 25 l. DOBÓR PODGRZEWACZA CW 1. Dane wyjściowe - powierzchnia absorpcyjna kolektorów: Fa = 4,88 - jedn. pojemność podgrzewacza: Vj = 50l/m2 2. Minimalna pojemność podgrzewacza Vmin = Fa x Vj Vmin = 4,88 x 50,0 = 254 l Dobrano dwa zasobniki CW o pojemności 300 l. 15

16 DOBÓR NACZYNIA PRZEPONOWEGO CW 1. Dane wyjściowe. - pojemność podgrzewacza: V = 330 l - maksymalna temperatura robocza T max = 95 C; e = 0, maks. ciśnienie robocze CW : pmax = 1 MPa - ciśnienie wstępne w naczyniu : po = 0,35 Mpa 2. Pojemność użytkowa naczynia. Vu = V x V x ΔV Vu = 300 x 1 x 0, 0369 = 11,1 l 3. Pojemność całkowita naczynia. ( p max+ 0,1) Vc = Vu ( p max p0) (1 + 0,1) Vc = 11,1 = 18, 7 l (1 0,35) Dobrano naczynie wzbiorcze ciepłej wody 19 l. DOBÓR ZAWORÓW BEZPIECZEŃSTWA 1. Zawór bezpieczeństwa instalacji solarnej Dane wyjściowe. - oblicz. natężenie przepływu przez kolektory : G = 0,3 m3/h - dopuszczalne ciśnienie robocze czynnika grzejnego : pd = 0,6 MPa - gęstość czynnika grzejnego: g = 1030,0 kg/m3 - skorygowany współczynnik wypływu dla zaworu: αc = 0,20 Obliczeniowa przepustowość zaworu. G = 1,1 x 300 = 330 l/h Teoretyczna jednostkowa przepustowość zaworu. qm = 1414,5 (0,6 0) 1030 = kg / m 2 s 16

17 Obliczeniowy przekrój gniazda zaworu. 330 F = = 0, m , Obliczeniowa średnica gniazda zaworu. 4 0, dg = = 0, 0041 m 3,14 dg = 4,1 mm Dobrano solarny zawór bezpieczeństwa ½. 2. Zawór bezpieczeństwa na podgrzewaczu CW. Dane wyjściowe. - oblicz. zapotrzebowanie CWU : Gcw = 104 kg/h - pojemność podgrzewacza : V = 300 l - skorygowany współczynnik wypływu : αc = 0,20 - dopuszczalne ciśnienie robocze CWU : pr = 0,6 MPa - ciśnienie wypływu ( otoczenia ) : p2 = 0 Teoretyczna jednostkowa przepustowość zaworu. qm = 1414,5 (0,6 0) 300 = kg / m 2 s Obliczeniowy przekrój gniazda zaworu. 300 Fg = = 0, m , Obliczeniowa średnica gniazda zaworu. 4 0, dg = = 0, 0053 m 3,14 dg = 5,3 mm Dobrano zawór bezpieczeństwa ¾. 17

18 IV. Instalacja ciepłej wody użytkowej 1. PROJEKTOWANA INSTALACJA WODY ZIMNEJ Budynek jest zasilany w wodę z wewnętrznego wodociągu. Istniejąca instalacja zimnej wody wykonana jest z rur polipropylenowych PP. Instalacja zimnej wody prowadzona do pomieszczenia magazynowego nr 6 kondygnacji parterowej jest nowo projektowana. Należy wykonać ją również z rur PP o średnicy podanej na rysunku. Rury należy prowadzić w izolacji z otulin polietylenowej min. 20 min. Przewidziano podpięcie do istniejących przewodów w pomieszczeniu WC nr 5. Przewody do w/w punktu czerpalnego zaprojektowano w bruzdzie w ścianach oraz suficie. W projekcie zimnej wosy przewidziano montaż jednego nowego zlewu oraz baterii jednouchwytowej, kulowej, naściennej. Wykonaną instalację wody zimnej poddać płukaniu, dezynfekcji oraz próbie ciśnieniowej na 6 bar. 2. PROJEKTOWANA INSTALACJA WODY CIEPŁEJ I CYRKULACJI Rurociągi poziome wody ciepłej należy ułożyć w bruzdach w suficie, równolegle do rur solarnych. Instalacje ciepłej wody zaprojektowano z rur polipropylenu PP łączonych za pomocą kształtek tworzywowych i tworzywo-mosiężnych. Przewody do punktów czerpalnych zaprojektowano w bruzdach w ścianach. Rury należy prowadzić w izolacji z otulin polietylenowej min. 20 mm. Rury układać w taki sposób alby była umożliwiona samokompensacja rur. Aby zapewnić stały dopływ ciepłej wody użytkowej o wymaganej temperaturze przewidziano doprowadzenie do punktów czerpalnych przewodów instalacji cyrkulacyjnej. Instalacja wody cyrkulacyjnej została zaprojektowana tak, żeby zapewnić stałą dostawę ciepłej wody w projektowanym budynku poprzez mieszanie. Przewody cyrkulacyjne należy zaizolować termicznie analogicznie jak przewody wody tj. otuliną polietylenową o grubości min 20 mm. Mieszanie zapewniać będzie pompa cyrkulacyjna o parametrach min. Vp = 0,2 m3/h i Hp=1,0 msw. Instalacja wody ciepłej doprowadza wodę do trzech punktów czerpalnych. W przypadku występujących kolizji z innymi instalacjami, należy wykonywać, przy użyciu kolan, obejścia przeszkód. Wszystkie przejścia przewodów ciepłej i zimnej wody przez przegrody budowlane należy wykonać w tulejach ochronnych z tworzyw sztucznych, umożliwiających swobodne przemieszczenie przewodu w przegrodzie. W obszarze tulei nie może być wykonane żadne 18

19 połączenie na przewodzie. Wykonaną instalację ciepłej wody należy poddać płukaniu, dezynfekcji oraz próbie hydraulicznej. Ciśnienie próbne powinno wynosić 6 bar. 3. MATERIAŁY INSTALACYJNE Lp. Symbol Dn [mm] L proj. [m] 1 Rura PP ,5 2 Rura PP ,5 Lp. Symbol Dn [mm] Ilość [szt] 5 ŁUK ŁUK trójnik PP D16/16/ trójnik PP redukcyjny D16/16/ pompa cyrkulacyjna wg. opisu DN

20 V. Część elektryczna 1. WYTYCZNE ELEKTRYCZNE Urządzenia elektryczne (grupa pompowa, sterownik solarny) należy podłączyć do istniejącej instalacji elektrycznej w pomieszczeniu przeznaczonym na montaż węzła solarnego zgodnie z wytycznymi zawartymi w dokumentacji technicznej tych urządzeń. Czujniki temperatury należy połączyć ze sterownikiem za pomocą kabla ekranowanego 2x0,75 mm 2, natomiast pompę obiegową kablem 3x2,5 mm 2. Ochronę przed dotykiem bezpośrednim powinna zapewniać izolacja fabryczna przewodów oraz odpowiednio dobrany do warunków użytkowania stopień ochrony urządzeń i aparatów elektrycznych. Ochronę przed dotykiem pośrednim stanowić powinny urządzenia ochronne powodujące samoczynne wyłączenie chronionego urządzenia spod napięcia w przypadku zwarcia pomiędzy częścią czynna i częścią przewodząca dostępną lub przewodem ochronnym tego obwodu w czasie tak krótkim, żeby nie wystąpiły niebezpieczne dla człowieka skutki patofizjologiczne przy przepływie prądu rażenia. Odbiorniki chronione powinny być dodatkowo wyłącznikami różnicowo- prądowymi, o różnicowym prądzie wyłączającym 30mA. Instalację należy zabezpieczyć przed przepięciami łączeniowymi i przepięciami atmosferycznymi przez zamontowanie odpowiednich urządzeń ochronnych (ograniczników przepięć). Po zakończeniu robót zostaną wykonane pomiary elektryczne odbiorcze. Należy zamontować skrzynkę elektryczną z następującym wyposażeniem: - wyłącznik różnicowo-prądowy 1-fazowy 25A, 30mA, 2P typ AC - 2 szt. - wyłącznik nadmiarowy "S" B6-1 szt. - wyłącznik nadmiarowy "S" B16 (dla grzałki 2kW) - 1 szt. - wyłącznik nadmiarowy "S" B25-1 szt. - ogranicznik przepięć klasy B+C na przewód fazowy i zerowy - 1 szt. - rozdzielka natynkowa IP55-1 szt. 20

21 VI. Rysunki Rys. 1. Rzut pomieszczenia węzła solarnego Rys. 2. Rzut dachu wraz z usytuowaniem kolektorów Rys. 3. Schemat technologiczny instalacji solarnej Rys. 4. Schemat sposobu mocowania konstrukcji do dachu Rys. 5. Schemat rozdzielni elektrycznej Rys. 6. Rzut parteru instalacja c.w.u. Rys. 7. Rzut piętra instalacja c.w.u. Rys. 8. Rozwinięcie instalacji ciepłej wody użytkowej 21
