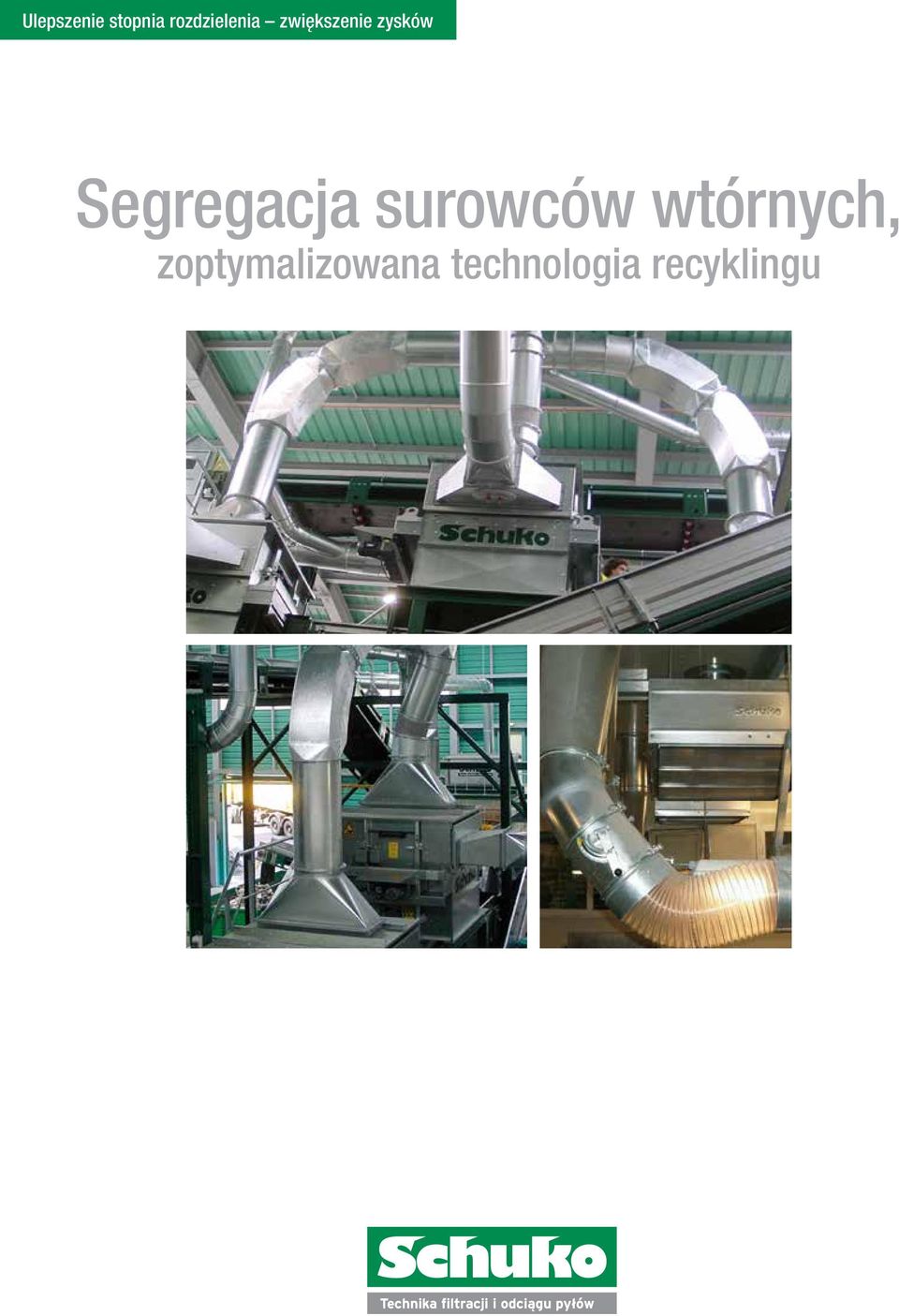

1 Ulepszenie stopnia rozdzielenia zwiększenie zysków Segregacja surowców wtórnych, zoptymalizowana technologia recyklingu

2 Usługi to znaczy: wszystko od razu SCHUKO jest Państwa partnerem we wszelkich kwestiach dotyczących systemów odpylających i filtrujących. Od doradztwa poprzez planowanie, wytworzenie, aż po dostawę, montaż, wdrożenie, konserwację oraz szkolenie z zakresu obsługi- to wszystko jest w naszych rękach- tak właśnie pojmujemy świadczenie usług. Naszą kolejną mocną stroną jest zaplecze naukowe w postaci 160 wykwalifikowanych pracowników skupionych w 7 fabrykach. Personel przedsiębiorstwa, którym cały czas zarządza właściciel firmy, od ponad 45 lat wytwarza systemy odciągu pyłów i filtracji, które mają zastosowanie w przetwórstwie drewna, papieru, tworzyw sztucznych oraz recyklingu. Dzięki długoletniemu doświadczeniu SCHUKO tworzy koncepcje, które proponują wydajne i praktyczne rozwiązania. Jako Członek VDMA (Niemiecki Związek Producentów Maszyn i Urządzeń) SCHUKO przywiązuje ogromną wagę do bezpieczeństwa instalacji zgodnie ze stanem technicznym i obowiązującymi normami. Wiele produktów jest testowanych i dopuszczanych do użytku przez odpowiednie stowarzyszenia branżowe (np. producentów drewna), które przyznają znak jakości GS ( kontrolowane bezpieczeństwo ) oraz certyfikat kontroli pyłów. Marka SCHUKO jest symbolem wydajności i jakości. Trzymaj nas za słowo i przekonaj się sam. 2

3 Nowoczesne procesy recyklingu wymagają skutecznych metod segregacji materiałów Kabina sterownicza do manualnej segregacji z wentylacją i odpowietrzaniem Surowce wtórne to surowce, wg tego motto Schuko we współpracy z kompetentnymi partnerami z dziedziny technologii transportu opracowało koncepcję maszyn sortujących dla firm zajmujących się utylizacją odpadów. Oczywiście dokładnie dopasowanych do specyficznych wymogów klienta. Schuko jest Państwa niezawodnym partnerem w kwestii systemów odpylających i filtracyjnych do segregacji surowców wtórnych. Nasza gruntowna wiedza fachowa zgromadzona w ciągu 45 lat doświadczeń oraz ścisła współpraca z prężnymi partnerami gwarantuje Państwu sukces, nie tylko w zakresie recyklingu i inżynierii środowiska. 3

4 Separator Bezciśnieniowy Wyrzut lekkich towarów Zassanie Obejście Przepustnica Mała regulacja Głowica Instalacja filtracyjna Ok. 20% do instal. filtrac. Przepustnica Mała regulacja Wentylator Ok. 80% do klapy nadmuchującej Klapa regulująca Duża regulacja Przepustnica Mała regulacja Dysza nadmuchująca Zassane w trakcie sortowania na taśmach transportowych surowce wtórne są w separatorze oddzielane od powietrza procesowego. Następnie system filtracyjny całkowicie oczyszcza powietrze z kurzu i pyłu. Czerp korzyści z technologii recyklingu Schuko Schuko od lat buduje instalacje, które umożliwiają recykling wartościowych surowców. Celem recyklingu jest zmniejszenie zużycia surowców i ilości odpadów do utylizacji. Czerp korzyści z technologii recyklingu Schuko, która w ostatnich latach mocno zyskała na znaczeniu. Państwa korzyści: > najwyższy efekt ekonomiczny dzięki innowacyjnej technologii odciągu Schuko > precyzyjne sortowanie materiałów lekkich i ciężkich > oddzielenie wytrąconych surowców wtórnych od powietrza procesowego w separatorze > późniejsze filtrowanie i oczyszczanie zanieczyszczonego powietrza Schuko przykłada dużą wagę do jakości wykonania komponentów instalacji, od wentylatora poprzez systemy rurowe do urządzenia filtracyjnego i przemyślanego sterowania. Staranność i jakość gwarantują sprawne działanie i długą żywotność. 4

5 Separator powietrza dokładne rozdzielenie Precyzyjnie regulowany separator powietrza na taśmach oddziela od siebie materiały lekkie i ciężkie. Strumień powietrza przepływa luźno tak, że rozdzielone są wszystkie części, których prędkość spadania jest niższa od prędkości powietrza wznoszącego się do góry. Dzięki dużej szybie można kontrolować optymalną regulację separatora i ustawić najwyższą jakość. Separator powietrza Schuko dostępny dla różnych szerokości taśmy: Typ 1 dla szer. taśmy mm Typ 2 dla szer. taśmy mm 5

6 Źródło procesu utylizacji Separator Schuko Separator Schuko oddziela wytrącone surowce wtórne od powietrza procesowego oraz doprowadza powietrze zużyte do filtracji z kurzu i pyłów. Następnie system filtracyjny całkowicie oczyszcza powietrze z kurzu i pyłu. Dzięki zastosowaniu powłoki perforowanej wykonanej ze stali szlachetnej (patrz zdjęcie na dole po lewej) zmniejsza się tarcie w obrębie separatora. Tak samo nadmierne gromadzenie materiału ulega redukcji. Zwiększa to bezpieczeństwo procesu w całym systemie. 6

7 Separator Schuko w liczbach Separator Schuko Sito perforowane 5mm (możliwa wersja specjalna z 3mm sitem perforowanym) VA Typ Obustronne Wyrzut Silnik Ilość obro- Maks. wydaj- Wymiary Waga przyłącze do rur odpadów materiału (kw) tów silnika ność powietr- dł. x szer. (kg) (mm) l x b (mm) (1/min) za (m³/h) x wys. (mm) 80/120/5/LF x 480 0,75 4, x x /120/5/LF x 600 0,75 4, x x /160/5/LF x 600 0,75 4, x x /200/5/LF x 600 0,75 4, x x /150/5/LF x 710 1,10 4, x x /200/5/LF x 710 1,10 4, x x /280/5/LF x szt. po 1,10 4, x x /250/5/LF x szt. po y1,50 6, x x Opcjonalnie można do separatorów wbudować pakiet bezpieczeństwa. Składa się on z otworów rewizyjnych i otworów inspekcyjnych wyposażonych w zamknięcia zatrzaskowe. 7

8 Oddychanie z kabiną sortowniczą Schuko Zdrowe warunki pracy są podstawą w każdym przedsiębiorstwie. Schuko wzięło pod uwagę ten aspekt podczas projektowania kabiny sortowniczej i gwarantuje optymalne warunki pracy z uwzględnieniem zdrowia pracowników. Skuteczne zasysanie oczyszczonego powietrza w kabinach sortowniczych przy jednoczesnym stałym dopływie świeżego, oczyszczonego powietrza gwarantuje swobodne oddychanie. Problemy zdrowotne pracowników występują rzadziej, a więc wzrasta produktywność pracy i zmniejsza się liczba nieobecności pracowników na skutek choroby. Oprócz kabin sortowniczych Schuko planuje i produkuje kompletne instalacje wentylujące i odpowietrzające. 8

9 Obsługa klientów = Filozofia Schuko Naszą ideą jest służenie Państwu pomocą. Nasi serwisanci biorą udział w montażu instalacji i towarzyszą Państwu również w trakcie konserwacji. Dział Obsługi Klienta w naszej firmie jest pod merytoryczną kontrolą Działu Technicznego. Rzetelnie analizujemy wszelkie nieprawidłowości i staramy się je szybko usuwać. Zalecamy profilaktyczną konserwację urządzeń, ponieważ jej brak może spowodować uszkodzenia, a to z kolei może doprowadzić do przestojów pracy i kosztownych napraw. Oczywiście do naszych obowiązków należy poinformowanie Państwa na czas o interwałach konserwacji jak np. wymiana filtra. 9

10 Separator papieru Schuko inaczej niż u konkurencji! Rozdzielacze papieru SCHUKO tzw. separatory mogą być stosowane w różnych branżach: w obróbce i przetwórstwie drewna, w przemyśle papierniczym i drukarskim, recyklingu oraz do budowy form i modeli. Separator papieru SCHUKO odpowiedzialny jest za rozdzielanie w przemyśle papierniczym i drukarskim. Separator ten jest idealny do cięcia papieru i materiałów w pneumatycznych systemach transportowych. Siedem wielkości urządzenia pozwala na optymalne dobranie rozmiaru separatora. Separatory SCHUKO rozdzielają od strumienia powietrza zassany materiał z różnych maszyn i doprowadzają go do kontenera prasującego odpady lub prasy do belowania (patrz rys. po lewej i na górze). Powietrze z pyłem pokonuje drogę do filtra. Tam pył zostaje oddzielony, a oczyszczone powietrze jest doprowadzone do pomieszczeń produkcyjnych. Powoduje to oszczędność energii i gwarantuje przyjemny klimat w miejscu pracy. Schuko stawia na najnowszą technikę ze względu na obudowę wirnika wykonaną ze stali szlachetnej jest on szczególnie odporny na zużycie. Stosowany jest podczas wytwarzania nadciśnienia a także podciśnienia. Umożliwia szybki dostęp do celów serwisowych i konserwacyjnych. 10

11 Europejski Komitet Normalizacyjny (CEN/TC 142/WG 10) opracował normy i przepisy dla producentów (Chips and Dust Extraction Systems - CADES) instalacji odciągu pyłu i wiórów, które są uwzględniane w naszych urządzeniach filtracyjnych. Przestrzegamy obowiązujących norm krajowych, ale także przykładamy szczególną wagę do przepisów europejskich i międzynarodowych, aby przygotować Państwa na przyszłość. Zawsze jesteśmy o krok do przodu, przekonaj się sam i skontaktuj się z nami. 11
