1 Zał. Nr 5 do SIWZ- wykonanie ogrodzenia w Zamościu SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH OGRODZENIE OGRODZENIE PANELOWE STALOWE Z COKOŁEM Działek nr 1/141, 1/144, 1/110, 1/113 w Zamościu Nazwy i kody robót według kodu numerycznego Wspólnego Słownika Zamówień (CPV) Wznoszenie ogrodzeń ZAWARTOŚĆ: 1. Postanowienia ogólne. 1.1 Nazwa nadana zamówieniu przez zamawiającego. 1.2 Przedmiot zamówienia. 1.3 Zakres robót budowlanych. 1.4 Ogólne wymagania dotyczące robót. 1.5 Podział robót wg CPV. 1.6 Określenia podstawowe. 2. Wymagania dotyczące właściwości wyrobów budowlanych oraz niezbędne wymagania związane z ich przechowywaniem, transportem, warunkami dostawy, składowaniem i kontrolą jakości. 2.1 Ogólne wymagania dotyczące materiałów. 2.2 Przechowywanie materiałów na budowie. 2.3 Sprzęt, urządzenia, transport materiałów. 2.4 Kontrola jakości. 3. Wymagania dotyczące sprzętu i maszyn niezbędnych lub zalecanych do wykonania robót budowlanych zgodnie z załoŝoną jakością. 4. Wymagania dotyczące środków transportu. 5. Wymagania dotyczące wykonania robót budowlanych z podaniem sposobu wykończenia poszczególnych elementów. 6. Kontrola jakości robót, badania oraz odbiór wyrobów i robót budowlanych. 7. Wymagania dotyczące przedmiaru i obmiaru robót. 8. Sposób odbioru robót budowlanych. 9. Sposób rozliczenia robót tymczasowych i prac towarzyszących. 10. Dokumenty odniesienia Opracował: Mariusz Krzysztofiak 1

2 1. POSTANOWIENIA OGÓLNE 1.1 Nazwa nadana zamówieniu przez zamawiającego Celem niniejszej specyfikacji technicznej wykonania i odbioru robót jest określenie wymagań dotyczących wykonania i odbioru robót związanych z budową nowego ogrodzenia zgodnie z wymaganiami Rozporządzenia Ministra Infrastruktury z dnia r., (Dz. U. z dnia 16 września 2004 r.) w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-uŝytkowego. 1.2 Przedmiot zamówienia Przedmiotem zamówienia jest dostarczenie materiałów i wykonanie robót w zakresie odgrodzenia działek naleŝących do Wojskowej Agencji Mieszkaniowej o nr 1/110 i 1/113 (długości ogrodzenia 353,26m) oraz 1/141 i 1/144 (długości ogrodzenia 344,72 m) od terenu uŝytkowanego przez JW Nr 4819 w Zamościu (działka nr 1/127). Prace związane są z budową ogrodzenia w Zamościu (dawny teren JW). Polegać będą na wykonaniu przęseł z paneli stalowych powlekanych na cokole prefabrykowanym. Przęsła ogrodzeniowe będą mocowane do słupków stalowych powlekanych osadzonych w stopach betonowych. Ogrodzenia ma posiadać wysięgniki z kątownika z drutem kolczastym. 1.3 Zakres robót budowlanych Roboty, których dotyczy specyfikacja techniczna obejmują wszystkie czynności umoŝliwiające i mające na celu wykonanie ogrodzenia wewnętrznego oddzielającego wymienione działki. Zakres robót obejmuje: - Zakup, kompletację i transport materiałów niezbędnych do wykonania robót na teren budowy i wewnętrzny na budowie. - Przygotowanie terenu, wyznaczenie granicy działki i wytyczenie trasy ogrodzenia, wyrównanie terenu. - Rozbiórka elementów murków, krawęŝników, elementów betonowych na trasie ogrodzenia. - Pozyskanie ziemi z terenu działki i transport do linii ogrodzenia celem wyeliminowania nierówności. - Wykonanie wykopów pod słupy, - Wykonanie stóp fundamentowych dla osadzenia słupków, - Osadzenie słupków z wysięgnikami, - MontaŜ cokołów prefabrykowanych. - MontaŜ paneli stalowych powlekanych, - Mocowanie 5 rzędów drutu kolczastego, - Wykonanie geodezyjnej dokumentacji powykonawczej. 1.4 Ogólne wymagania dotyczące robót - Wykonawca zobowiązany jest wykonać zamówienie zgodnie z zawartą umową, warunkami Wydziału Architektury w przyjętym zgłoszeniu robót oraz uzgodnieniami z inwestorem. - Wykonawca robót jest odpowiedzialny za: jakość ich wykonania, zgodność z przepisami technicznymi i sztuką budowlaną zapewniając spełnienie wymagań podstawowych zawartych w art. 5 Ustawy Prawo budowlane, przedmiotową specyfikacją techniczną i poleceniami Inwestora. - Przed rozpoczęciem prac związanych z wykonaniem ogrodzenia, Wykonawca przeprowadzi niezbędne uzgodnienia z administratorem terenów JW tj. 2

3 Wojskową Administracją Koszar w Zamościu z tytułu zajęcia terenu pod budowę i uzgodnienia warunków przejazdu drogą wewnętrzną. - ZbliŜenia kabli energetycznych do fundamentów słupków betonowych realizować zgodnie ze zgłoszeniem budowy i wymaganiami zakładu energetycznego w Zamościu. - Przebieg trasy ogrodzenia naleŝy zinwentaryzować. - Materiały i wyroby zastosowane do wbudowania muszą spełniać wymogi art. 10 ustawy Prawo budowlane oraz ustawy O wyrobach budowlanych. - Roboty naleŝy prowadzić zgodnie z właściwymi przepisami bhp i ppoŝ. - Wykonawca we własnym zakresie dokona ustaleń przebiegu granicy działek, uzgodnień co do organizacji robót budowlanych, zabezpieczenia budowy, zgodności z przepisami ochrony środowiska, BHP, zajęcia terenu sąsiedniego na potrzeby budowy. 1.5 Podział robót wg CPV Podział robót objętych zamówieniem wg Kodu Wspólnego Słownika Zamówień (CPV): roboty budowlane roboty w zakresie kształtowania terenów zielonych, wznoszenie ogrodzeń 1.6 Określenia podstawowe Określenia w specyfikacji technicznej zgodne z obowiązującymi normami i wytycznymi. 2. WYMAGANIA DOTYCZĄCE WŁAŚCIWOŚCI WYROBÓW BUDOWLANYCH ORAZ NIEZBĘDNE WYMAGANIA ZWIĄZANE Z ICH PRZECHOWYWANIEM, TRANSPORTEM, WARUNKAMI DOSTAWY, SKŁADOWANIEM I KONTROLĄ JAKOŚCI. 2.1 Materiały Materiałami stosowanymi przy wykonaniu robót według zasad niniejszej specyfikacji są: a. Beton na stopy do posadowienia słupków klasy C12/15 (dawny B-15). Fundamenty wylewane na miejscu. Wym. fundamentu 35x35x 100. b. Słupki pośrednie, naroŝne, początkowe i końcowe z zamocowanymi wysięgnikami (Słupki stalowe prostokątne 60X40mm o grubości ścianki 3mm, długości 2,75m bez wysięgnika, powlekane w kolorze zielonym). c. Panele stalowe powlekane w kolorze zielonym z prętów o średnicy co najmniej 5mm bez powłoki. d. Cokoły prefabrykowane betonowe zbrojone o minimalnej gr. 3 cm. Materiały uŝyte do wykonania wyrobów powinny posiadać deklarację zgodności i oznakowane znakiem CE. 2.2 Ogólne wymagania dotyczące materiałów Wyroby wytworzone w celu zastosowania do wykonania przedmiotu kontraktu powinny posiadać właściwości uŝytkowe umoŝliwiające wykonanemu ogrodzeniu spełnienie wymogów podstawowych, o których mowa w art. 5 ust.1 pkt 1 ustawy Prawo budowlane i zostały wprowadzone do obrotu zgodnie z przepisami odrębnymi. Stosowane mogą być wyłącznie wyroby wyprodukowane na podstawie obowiązujących Norm i posiadanych przez producenta Aprobat Technicznych, prawidłowo oznakowanych i zawierających stosowne informacje producenta zgodnie z obowiązującymi przepisami., Wykonawca jest odpowiedzialny za sprawdzenie materiałów pod względem zgodności z przepisami wprowadzającymi wyroby do obrotu i stosowania oraz wymogami technicznymi niniejszej specyfikacji. 3

4 Roboty, w których zastosowano nie zaakceptowane przez inwestora materiały Wykonawca wykonuje na własne ryzyko, licząc się z moŝliwością ich nie odebrania przez Zamawiającego. Materiały takie jak: beton towarowy naleŝy dostarczyć na budowę wraz ze świadectwami jakości producenta. Dostarczone na miejsce budowy materiały naleŝy sprawdzić pod względem kompletności i zgodności z danymi wytwórcy i wymaganiami specyfikacji technicznej a w przypadku stwierdzenia wad lub nasuwających się wątpliwości mogących mieć wpływ na jakość wykonania robót, materiały naleŝy przed ich wbudowaniem - poddać badaniom określonym przez nadzór techniczny robót. Wszelkie materiały prefabrykowane (elementy gotowe) tj., elementy cokołów, słupki, panele naleŝy przed montaŝem skontrolować pod względem zgodności ich parametrów technicznych ze specyfikacją przedstawioną przez producenta i specyfikacją techniczną inwestora. 2.3 Wymagania szczegółowe dot. parametrów technicznych a. Wysokość ogrodzenia z paneli przynajmniej 2 metry mierząc od poziomu podłoŝa i co najmniej 2,40 do końca wysięgnika (ostatniej linii drutu kolczastego); b. Na wysięgnikach zamocowanych zostanie pięć rzędów drutu kolczastego ocynkowanego (drut kolczasty bez wymagań pow. przekroju) o rozstawie do 15cm: c. Wysięgniki wykonane z kątowników lub teowników o minimalnych wymiarach 30x30x3mm zamocowanych pod kątem 45º i o długości wysięgnika zapewniającej wysokość ogrodzenia minimum 2,4 m, wysięgniki skierowane do wewnątrz jednostki wojskowej, co dziesiąty wysięgnik oraz naroŝne wzmocnione większy przekrój lub teownik ; d. Słupki ogrodzeniowe o przekroju nie mniejszym niŝ 60x40mm wykonane ze stali o grubości ścianki minimum 3mm (bez powłoki) powlekane w kolorze zielonym, końcówki słupków zabezpieczone kapturkami plastikowymi; e. Słupki ogrodzeniowe powinny być rozstawione w odległości 2,5m do 3,5m jeden od drugiego; f. Słupki ogrodzeniowe o długości nie krótszej niŝ 2,75 m (bez wysięgnika) przy czym minimum 0,7 m długości słupka musi być umieszczona w wykopie i zabetonowana; g. Panel ogrodzeniowy o wys. 1,73 m powinien być wykonany z prętów stalowych zgrzewanych bądź zespawanych w kratownicę o oczku nie większym niŝ 50mm w podstawie i 200mm w wysokości. Zastosować naleŝy panel wzmocniony poprzez co najmniej trzy wygięcia (przetłoczenia) zalecane cztery. Średnica pręta nie powinna być mniejsza niŝ 5mm (bez powłoki), panel zamocowany 2cm nad cokołem; h. Segmenty panelowe powinny być przyspawane, zgrzewane lub przynitowane do elementów mocujących na słupkach ogrodzeniowych (przy mocowaniu za pomocą obejm zastosować co najmniej 3 szt. na słupek; i. Cokół Ŝelbetowy prefabrykowany mocowany pomiędzy słupkami o grubość płyty nie mniejszej niŝ 3 cm i wys. 30 cm; j. Elementy stalowe ogrodzenia powlekane w kolorze zielonym; k. W punktach zbliŝenia kabli energetycznych do słupka ogrodzenia połoŝyć rury osłonowe o dł. 0,5 m poza krawędzie zewnętrzne ogrodzenia. Kolizje usuwać przez osoby uprawnione przy udziale przedstawiciela zarządcy sieci. 2.4 Składowanie materiałów na budowie Składowanie materiałów na budowie powinno odbywać się zgodnie z zaleceniami producentów, w warunkach zapobiegających zniszczeniu, uszkodzeniu lub pogorszeniu się właściwości technicznych na skutek wpływu czynników atmosferycznych lub fizykochemicznych, naleŝy zachować wymagania wynikające ze specjalnych właściwości materiałów oraz wymagania w zakresie bezpieczeństwa przeciwpoŝarowego. 4

5 3. WYMAGANIA DOTYCZĄCE SPRZĘTU I MASZYN NIEZBĘDNYCH LUB ZALECANYCH DO WYKONANIA ROBÓT BUDOWLANYCH ZGODNIE Z ZAŁOśONĄ JAKOŚCIĄ; 3.1 Sprzęt do wykonania ogrodzenia. Prace budowlane będą wykonywane ręcznie, przy uŝyciu drobnego sprzętu pomocniczego.: - spawarka elektryczna 300 A, - zestaw spawalniczy tlenowo acetylenowy, - betoniarka wolnospadowa elektryczna 250 dm³, Wykonawca jest zobowiązany do uŝywania takiego sprzętu, który nie spowoduje niekorzystnego wpływu na bezpieczeństwo osób pracujących i na jakość wykonywanych robót. Sprzęt powinien mieć ustalone parametry techniczne i powinien być ustawiony zgodnie z wymaganiami producenta oraz uŝywany zgodnie z jego przeznaczeniem i przepisami BHP (np. przeszkolona obsługa sprzętu). Ustawienie ogrodzenia wykonuje się w zasadzie ręcznie, przy uŝyciu drobnego sprzętu pomocniczego, jak: szpadle, drągi stalowe, młotki, obcęgi itp. Przy przewozie, załadunku, wyładunku ziemi i wykonywaniu ogrodzenia moŝna stosować: środki transportu: koparka lub koparko spycharka, Ŝurawie samochodowe, wiertnice o napędzie spalinowym do wykonywania dołów pod słupki., samochody do transportu betonu. 4. WYMAGANIA DOTYCZĄCE ŚRODKÓW TRANSPORTU 4.1 Wymagania ogólne Materiały na budowę powinny być przewoŝone odpowiednimi środkami transportu, zabezpieczone w sposób zapobiegający uszkodzeniu oraz zgodnie z przepisami BHP i ruchu drogowego. Wykonawca ponosi odpowiedzialność oraz wszelkie koszty związane z transportem materiałów i urządzeń na teren budowy. Dla materiałów długich naleŝy stosować przyczepy a materiały wysokie naleŝy zabezpieczyć w czasie transportu przed przewróceniem oraz przesuwaniem. Zgodnie z technologią wykonania robót do transportu proponuje się uŝyć takich środków transportu, jak: - ciągnik kołowy, - samochód dostawczy, - samochód skrzyniowy samowyładowczy, - przyczepa skrzyniowa, - betonowóz (gruszka) Środki transportu muszą być dostosowane do wymogów zarządców dróg dojazdowych do placu budowy. 5. WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT BUDOWLANYCH Z PODANIEM SPOSOBU WYKOŃCZENIA POSZCZEGÓLNYCH ELEMENTÓW. 5.1 Ogólne warunki wykonania robót. Przed wykonaniem właściwych robót ogrodzeniowych naleŝy wytyczyć trasę ogrodzenia w terenie po granicy działki na podstawie operatu podziałowego. Granicę działek 1/110 i 1/113 wznowić przez geodetę. Przeszkody w postaci murków, fundamentów i innych nierówności terenowych naleŝy usunąć. Zmiany kierunku przebiegu ogrodzenia zostaną zrealizowane poprzez instalacje słupków naroŝnikowych. Całość ogrodzenia zostanie wykonana z elementów gotowych dostarczonych 5

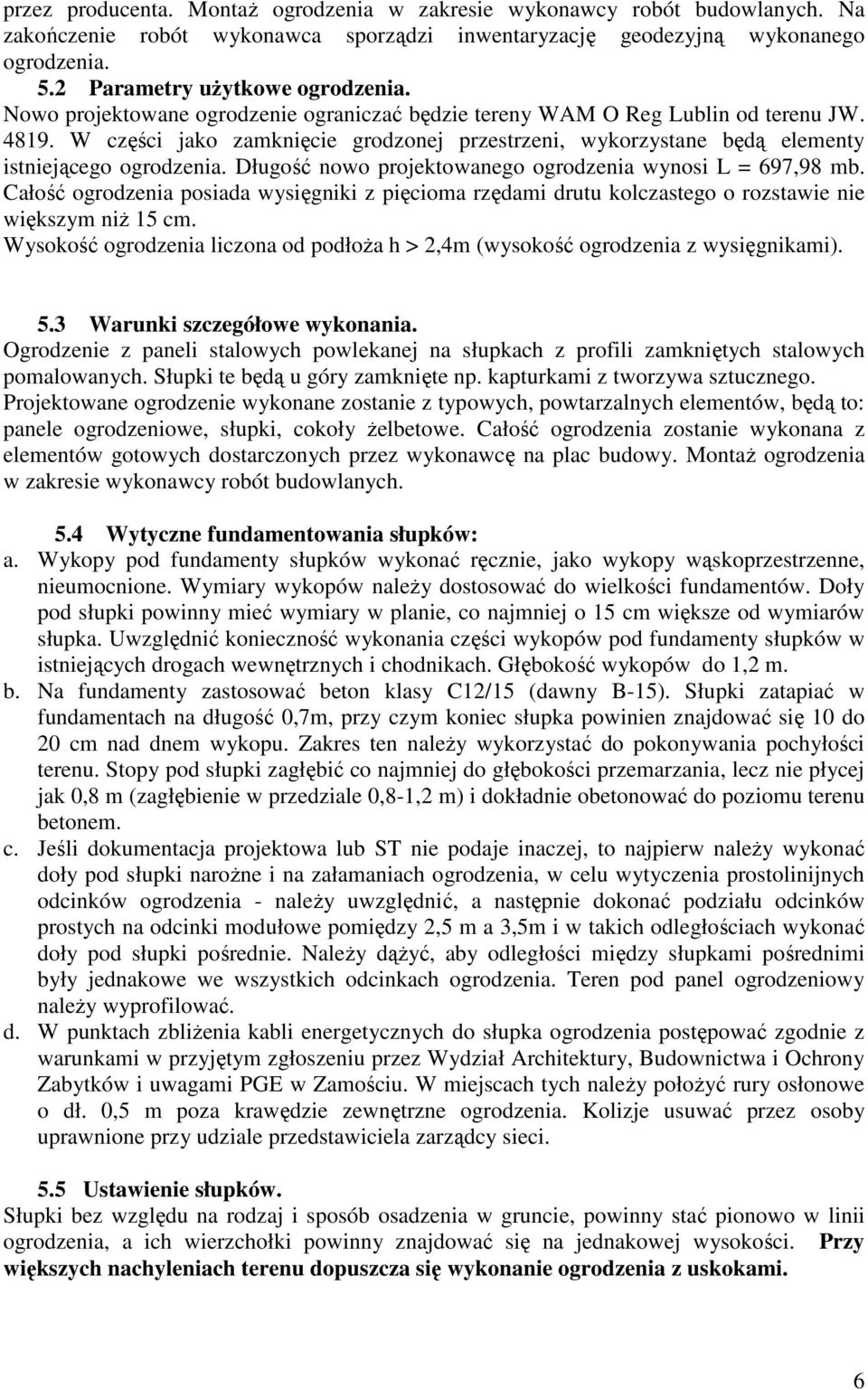

6 przez producenta. MontaŜ ogrodzenia w zakresie wykonawcy robót budowlanych. Na zakończenie robót wykonawca sporządzi inwentaryzację geodezyjną wykonanego ogrodzenia. 5.2 Parametry uŝytkowe ogrodzenia. Nowo projektowane ogrodzenie ograniczać będzie tereny WAM O Reg Lublin od terenu JW W części jako zamknięcie grodzonej przestrzeni, wykorzystane będą elementy istniejącego ogrodzenia. Długość nowo projektowanego ogrodzenia wynosi L = 697,98 mb. Całość ogrodzenia posiada wysięgniki z pięcioma rzędami drutu kolczastego o rozstawie nie większym niŝ 15 cm. Wysokość ogrodzenia liczona od podłoŝa h > 2,4m (wysokość ogrodzenia z wysięgnikami). 5.3 Warunki szczegółowe wykonania. Ogrodzenie z paneli stalowych powlekanej na słupkach z profili zamkniętych stalowych pomalowanych. Słupki te będą u góry zamknięte np. kapturkami z tworzywa sztucznego. Projektowane ogrodzenie wykonane zostanie z typowych, powtarzalnych elementów, będą to: panele ogrodzeniowe, słupki, cokoły Ŝelbetowe. Całość ogrodzenia zostanie wykonana z elementów gotowych dostarczonych przez wykonawcę na plac budowy. MontaŜ ogrodzenia w zakresie wykonawcy robót budowlanych. 5.4 Wytyczne fundamentowania słupków: a. Wykopy pod fundamenty słupków wykonać ręcznie, jako wykopy wąskoprzestrzenne, nieumocnione. Wymiary wykopów naleŝy dostosować do wielkości fundamentów. Doły pod słupki powinny mieć wymiary w planie, co najmniej o 15 cm większe od wymiarów słupka. Uwzględnić konieczność wykonania części wykopów pod fundamenty słupków w istniejących drogach wewnętrznych i chodnikach. Głębokość wykopów do 1,2 m. b. Na fundamenty zastosować beton klasy C12/15 (dawny B-15). Słupki zatapiać w fundamentach na długość 0,7m, przy czym koniec słupka powinien znajdować się 10 do 20 cm nad dnem wykopu. Zakres ten naleŝy wykorzystać do pokonywania pochyłości terenu. Stopy pod słupki zagłębić co najmniej do głębokości przemarzania, lecz nie płycej jak 0,8 m (zagłębienie w przedziale 0,8-1,2 m) i dokładnie obetonować do poziomu terenu betonem. c. Jeśli dokumentacja projektowa lub ST nie podaje inaczej, to najpierw naleŝy wykonać doły pod słupki naroŝne i na załamaniach ogrodzenia, w celu wytyczenia prostolinijnych odcinków ogrodzenia - naleŝy uwzględnić, a następnie dokonać podziału odcinków prostych na odcinki modułowe pomiędzy 2,5 m a 3,5m i w takich odległościach wykonać doły pod słupki pośrednie. NaleŜy dąŝyć, aby odległości między słupkami pośrednimi były jednakowe we wszystkich odcinkach ogrodzenia. Teren pod panel ogrodzeniowy naleŝy wyprofilować. d. W punktach zbliŝenia kabli energetycznych do słupka ogrodzenia postępować zgodnie z warunkami w przyjętym zgłoszeniu przez Wydział Architektury, Budownictwa i Ochrony Zabytków i uwagami PGE w Zamościu. W miejscach tych naleŝy połoŝyć rury osłonowe o dł. 0,5 m poza krawędzie zewnętrzne ogrodzenia. Kolizje usuwać przez osoby uprawnione przy udziale przedstawiciela zarządcy sieci. 5.5 Ustawienie słupków. Słupki bez względu na rodzaj i sposób osadzenia w gruncie, powinny stać pionowo w linii ogrodzenia, a ich wierzchołki powinny znajdować się na jednakowej wysokości. Przy większych nachyleniach terenu dopuszcza się wykonanie ogrodzenia z uskokami. 6

7 5.6 Wykonanie spawanych złącz elementów ogrodzenia. Złącza spawane elementów ogrodzenia powinny odpowiadać wymaganiom PN-M Wytrzymałość zmęczeniowa spoin powinna wynosić od 19do 32 MPa.. Odchyłki wymiarów spoin nie powinny przekraczać ±0,5 mm dla grubości spoin do 6mm i ±1,0 mm dla spoiny powyŝej 6,0mm. Odstęp w złączach zakładkowych i nakładkowych pomiędzy przylegającymi do siebie płaszczyznami nie powinien być większy niŝ 1,0mm. 5.7 Konserwacja. Elementy ogrodzenia wymagające konserwacji naleŝy pomalować odpowiedniego rodzaju farbami chlorokauczukowymi. UWAGA! W czasie aplikacji i schnięcia powłoki wydzielają się palne i szkodliwe dla zdrowia substancje. NaleŜy unikać wdychania par i mgły produktu oraz kontaktu wyrobu z oczami i skórą. 5.8 Kolorystyka. Zaprojektowano jednolitą kolorystykę wszystkich elementów składowych ogrodzenia. w kolorze zielonym. Słupki montaŝowe ogrodzenia w kolorze j.w. Uwaga: Roboty wykonywane na granicy z terenem zamkniętym, wymagają zgody uŝytkownika na wejście na teren budowy i realizację robót. Wykonawca winien w porozumieniu z szefem ochrony JW przygotować pracownikom przepustki wejścia na teren. 6. KONTROLA JAKOŚCI ROBÓT, BADANIA ORAZ ODBIÓR WYROBÓW I ROBÓT BUDOWLANYCH. 6.1 Ogólne zasady. Wszystkie elementy robót ogrodzenia podlegają sprawdzeniu w zakresie: - zgodności z zamówieniem, ze sztuką budowlaną i przepisami technicznymi, - poprawnego montaŝu, - kompletności wyposaŝenia. 6.2 Badania przed przystąpieniem do robót. Przed przystąpieniem do robót Wykonawca powinien uzyskać od producentów zaświadczenie o jakości (atesty) i przedstawić je Inspektorowi w celu akceptacji. Do materiałów, których producenci są zobowiązani posiadać aprobatę techniczną na wyrób obowiązuje właściwe oznakowanie wyrobu i przekazanie informacji o wyrobie zgodnie z ustawą O wyrobach budowlanych. Uwzględniając nieskomplikowany charakter robót nie zachodzi konieczność wykonania badań materiałów dla tych robót. Wszystkie materiały dostarczone na budowę z zaświadczeniem o jakości (atestem) producenta powinny być sprawdzone w zakresie powierzchni wyrobu i jego wymiarów. 6.3 Kontrola w czasie wykonywania ogrodzenia. W czasie wykonywania ogrodzenia naleŝy zbadać: - sprawdzenie fundamentów przed zasypaniem, - zachowanie wyznaczonej trasy ogrodzenia, - zachowanie dopuszczalnych odchyłek wymiarów, - prawidłowość wykonania dołów pod słupki, - poprawność ustawienia słupków. 6.4 Pomiary pomontaŝowe w zakresie prawidłowość wykonania ogrodzenia: - wysokość ogrodzenia, 7

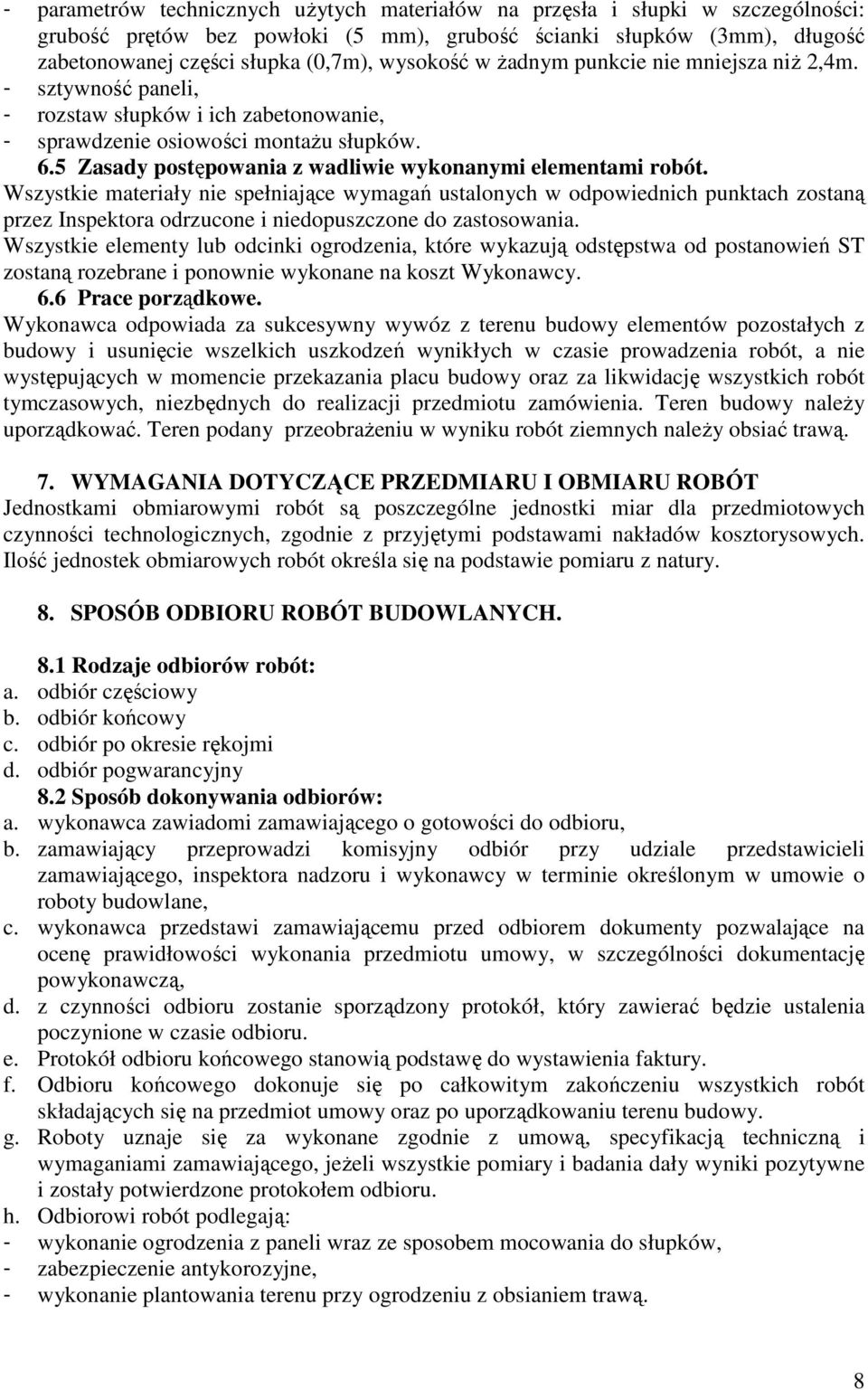

8 - parametrów technicznych uŝytych materiałów na przęsła i słupki w szczególności: grubość prętów bez powłoki (5 mm), grubość ścianki słupków (3mm), długość zabetonowanej części słupka (0,7m), wysokość w Ŝadnym punkcie nie mniejsza niŝ 2,4m. - sztywność paneli, - rozstaw słupków i ich zabetonowanie, - sprawdzenie osiowości montaŝu słupków. 6.5 Zasady postępowania z wadliwie wykonanymi elementami robót. Wszystkie materiały nie spełniające wymagań ustalonych w odpowiednich punktach zostaną przez Inspektora odrzucone i niedopuszczone do zastosowania. Wszystkie elementy lub odcinki ogrodzenia, które wykazują odstępstwa od postanowień ST zostaną rozebrane i ponownie wykonane na koszt Wykonawcy. 6.6 Prace porządkowe. Wykonawca odpowiada za sukcesywny wywóz z terenu budowy elementów pozostałych z budowy i usunięcie wszelkich uszkodzeń wynikłych w czasie prowadzenia robót, a nie występujących w momencie przekazania placu budowy oraz za likwidację wszystkich robót tymczasowych, niezbędnych do realizacji przedmiotu zamówienia. Teren budowy naleŝy uporządkować. Teren podany przeobraŝeniu w wyniku robót ziemnych naleŝy obsiać trawą. 7. WYMAGANIA DOTYCZĄCE PRZEDMIARU I OBMIARU ROBÓT Jednostkami obmiarowymi robót są poszczególne jednostki miar dla przedmiotowych czynności technologicznych, zgodnie z przyjętymi podstawami nakładów kosztorysowych. Ilość jednostek obmiarowych robót określa się na podstawie pomiaru z natury. 8. SPOSÓB ODBIORU ROBÓT BUDOWLANYCH. 8.1 Rodzaje odbiorów robót: a. odbiór częściowy b. odbiór końcowy c. odbiór po okresie rękojmi d. odbiór pogwarancyjny 8.2 Sposób dokonywania odbiorów: a. wykonawca zawiadomi zamawiającego o gotowości do odbioru, b. zamawiający przeprowadzi komisyjny odbiór przy udziale przedstawicieli zamawiającego, inspektora nadzoru i wykonawcy w terminie określonym w umowie o roboty budowlane, c. wykonawca przedstawi zamawiającemu przed odbiorem dokumenty pozwalające na ocenę prawidłowości wykonania przedmiotu umowy, w szczególności dokumentację powykonawczą, d. z czynności odbioru zostanie sporządzony protokół, który zawierać będzie ustalenia poczynione w czasie odbioru. e. Protokół odbioru końcowego stanowią podstawę do wystawienia faktury. f. Odbioru końcowego dokonuje się po całkowitym zakończeniu wszystkich robót składających się na przedmiot umowy oraz po uporządkowaniu terenu budowy. g. Roboty uznaje się za wykonane zgodnie z umową, specyfikacją techniczną i wymaganiami zamawiającego, jeŝeli wszystkie pomiary i badania dały wyniki pozytywne i zostały potwierdzone protokołem odbioru. h. Odbiorowi robót podlegają: - wykonanie ogrodzenia z paneli wraz ze sposobem mocowania do słupków, - zabezpieczenie antykorozyjne, - wykonanie plantowania terenu przy ogrodzeniu z obsianiem trawą. 8

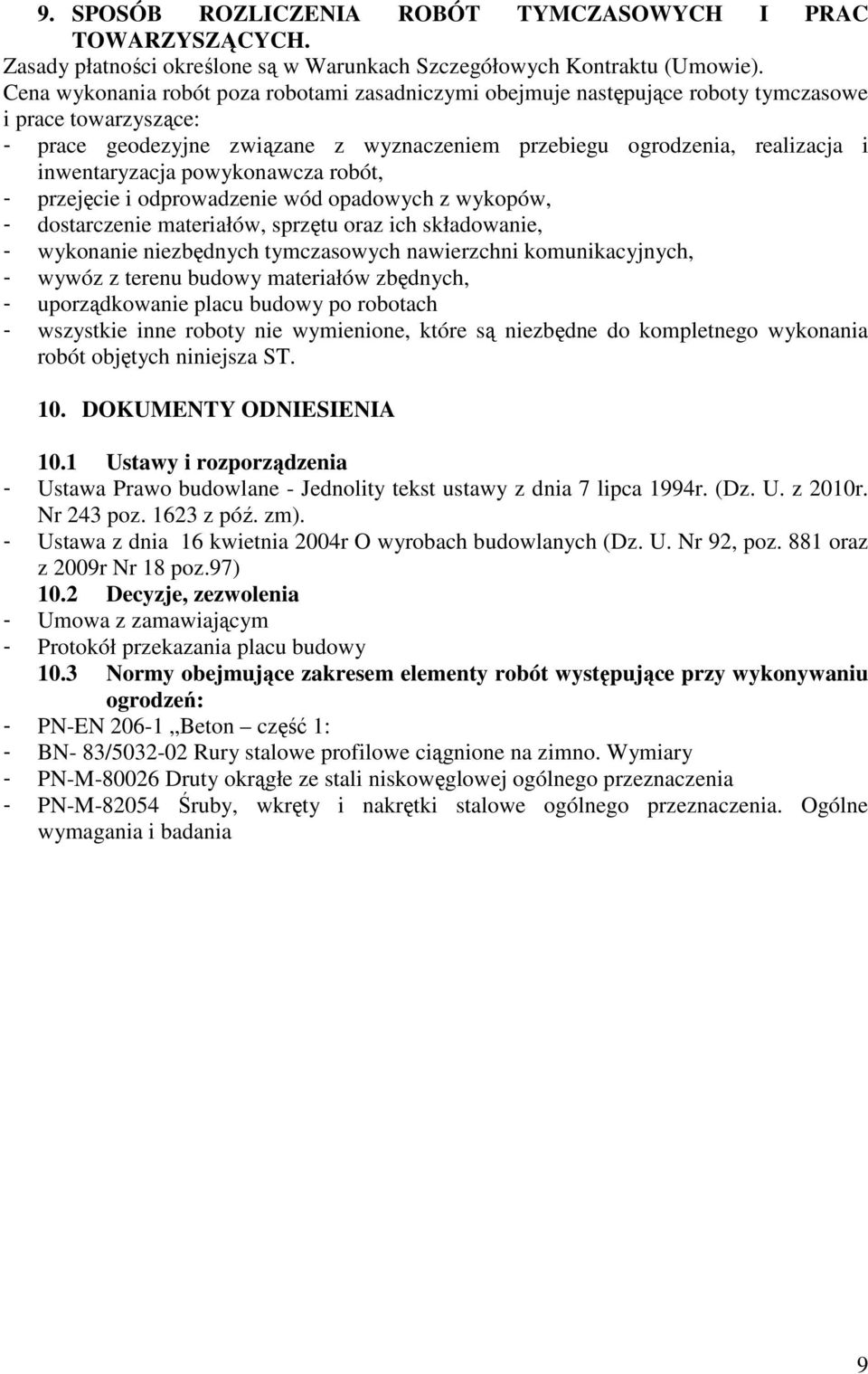

9 9. SPOSÓB ROZLICZENIA ROBÓT TYMCZASOWYCH I PRAC TOWARZYSZĄCYCH. Zasady płatności określone są w Warunkach Szczegółowych Kontraktu (Umowie). Cena wykonania robót poza robotami zasadniczymi obejmuje następujące roboty tymczasowe i prace towarzyszące: - prace geodezyjne związane z wyznaczeniem przebiegu ogrodzenia, realizacja i inwentaryzacja powykonawcza robót, - przejęcie i odprowadzenie wód opadowych z wykopów, - dostarczenie materiałów, sprzętu oraz ich składowanie, - wykonanie niezbędnych tymczasowych nawierzchni komunikacyjnych, - wywóz z terenu budowy materiałów zbędnych, - uporządkowanie placu budowy po robotach - wszystkie inne roboty nie wymienione, które są niezbędne do kompletnego wykonania robót objętych niniejsza ST. 10. DOKUMENTY ODNIESIENIA 10.1 Ustawy i rozporządzenia - Ustawa Prawo budowlane - Jednolity tekst ustawy z dnia 7 lipca 1994r. (Dz. U. z 2010r. Nr 243 poz z póź. zm). - Ustawa z dnia 16 kwietnia 2004r O wyrobach budowlanych (Dz. U. Nr 92, poz. 881 oraz z 2009r Nr 18 poz.97) 10.2 Decyzje, zezwolenia - Umowa z zamawiającym - Protokół przekazania placu budowy 10.3 Normy obejmujące zakresem elementy robót występujące przy wykonywaniu ogrodzeń: - PN-EN Beton część 1: - BN- 83/ Rury stalowe profilowe ciągnione na zimno. Wymiary - PN-M Druty okrągłe ze stali niskowęglowej ogólnego przeznaczenia - PN-M Śruby, wkręty i nakrętki stalowe ogólnego przeznaczenia. Ogólne wymagania i badania 9
