1 Na co zwracać uwagę przy instalacji małego systemu PV dr inż. Maciej Piliński Członek Zarządu FreeLight Polska Sp. z o.o. greenpower

2 Krok po kroku #1. Dobry projekt ELEKRYKA MECHANIKA

3 #1. Dobry projekt Dobry projekt powinien być: A. Ładny B. Skromny C. Tani w realizacji i utrzymaniu D. Dopasowany do potrzeb

4 #1. Dobry projekt Nadal można spotkać projekty zrobione przez osobę bez wiedzy na temat fotowoltaiki, prądu stałego, falowników, mechaniki, astronomii, a nawet podstawowych praw fizyki

5 Krok po kroku #2. Ekspertyzy i obliczenia ELEKRYKA MECHANIKA

6 #2. Brak ekspertyz Konstrukcje nadachowe: ocena konstrukcji; szczegółowa analiza nośności Konstrukcje naziemne: analiza geologiczna gruntu Niedoszacowanie siły wiatru.

7 Krok po kroku #3. Potęga cienia ELEKRYKA MECHANIKA

8 Nawet niewielki cień może obniżyć uzyski energii w całym łańcuchu modułów o kilkadziesiąt procent! #3. Cień

9 #3. Cień A jeśli nie możemy uniknąć cienia?

10 #3. Cień A jeśli nie możemy uniknąć cienia? Mikrofalowniki materiały szkoleniowe firmy SMA

11 Krok po kroku #4. Idealny kąt ustawienia ELEKRYKA MECHANIKA

12 #4. Azymut i nachylenie Większe nachylenie modułów = droższa konstrukcja Skomplikowana konstrukcja = wyższy koszt

13 #4. Azymut i nachylenie Azymut ±45 i nachylenie to wciąż >94% uzysku! materiały szkoleniowe firmy SMA

14 #4. Azymut i nachylenie A może Wschód-Zachód? Materiały firm Power One (ABB) i Fronius

15 Krok po kroku #5. Dopasowanie modułów do falownika. ELEKRYKA MECHANIKA

16 #7. Niedopasowanie modułów i falownika Czy NPR ma być: A. < 1 (falownik niedociążony ) B. = 1 (idealnie dopasowany) C. > 1 (falownik przeciążony )??? W warunkach geograficznych Polski zaleca się: 110% < NPR < 120% Właściwy NPR należy zawsze dobrać/wyliczyć!

17 Krok po kroku #6. Właściwe kable ELEKRYKA MECHANIKA

18 #6. Właściwe kable Wymagania dla przewodów po stronie DC: o odporny na promieniowanie UV o wyższym zakresie temperatur (ok. -40 C do 120 C) o odporny na czynniki pogodowe o zakres napięcia (min. 2 kv) o lekki, cienki = łatwy do układania o niepalny, niska toksyczność w przypadku pożaru o niskie straty linii (maks. 1%) = właściwy przekrój!

19 #6. Właściwe prowadzenie kabli Unikamy pętli (zapobieganie powstawania przepięć!)

20 Krok po kroku #7. Ochrona odgromowa i przeciwprzepięciowa ELEKRYKA MECHANIKA

B Zapraszamy Pawilon 8 stan.1 1. Ochrona przeciwprzepięciowa DC 2.

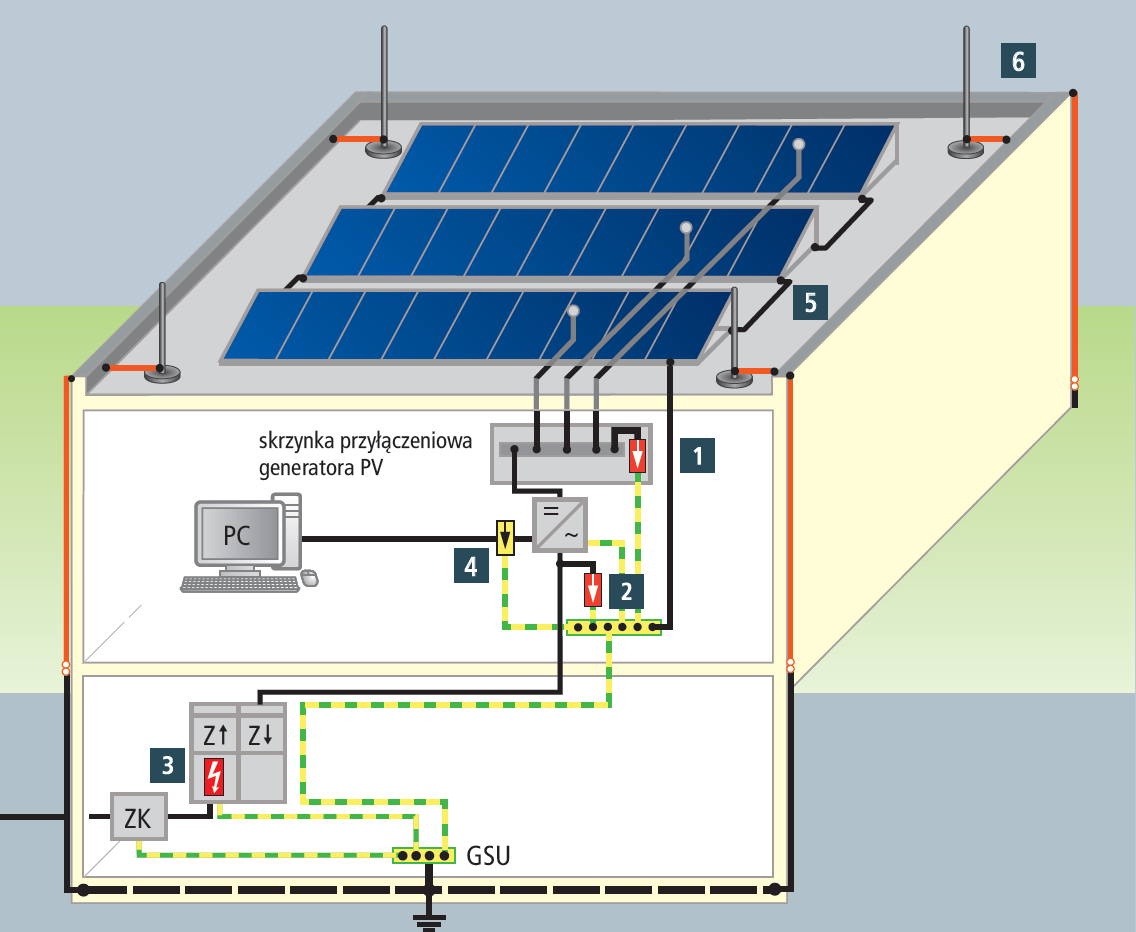

21 #7. Ochrona odgromowa i przeciwprzepięciowa 13 MAJA, WTOREK, 12:00-14:00 Seminarium: Ochrona odgromowa i przepięciowa prosumenkich instalacji fotowoltaicznych Pawilon 7, Sala 1.B Zapraszamy Pawilon 8 stan.1 1. Ochrona przeciwprzepięciowa DC 2. Ochrona przeciwprzepięciowa AC 3. Ochrona przepięciowa w ZK 4. Ochrona przepięciowa sprzętu IT 5. Uziemienie konstrukcji 6. Ochrona odgromowa

22 Zamiast podsumowania ELEKRYKA MECHANIKA

23 Więcej informacji

24 5 złotych zasad z życia wzięte 1. Zaczynamy od dobrego projektu Zły projekt to dodatkowe i niepotrzebne koszty w trakcie realizacji 2. Nie oszczędzamy na drobiazgach Obowiązuje zasada najsłabszego ogniwa. Zaoszczędzone 2zł na złączce kosztuje tysiące zł w eksploatacji i serwisie. Nie zgadzamy się na tańsze zamienniki! 3. Korzystamy z pomocy profesjonalistów Pan Kazio położył nam płytki i naprawił dzwonek, to i pospawa konstrukcję pod PV. 4. Omijamy sprzęt China Export Instalacja ma przetrwać minimum 25 lat

25 5. Diabeł tkwi w szczegółach Ja na spotkanie w sprawie małej instalacji PV

26 Dziękuję za uwagę! dr inż. Maciej Piliński FreeLight Polska Sp. z o.o. maciej.pilinski@freelight.eu
