1 Projekt instalacji fotowoltaicznej dla Przykładowej Firmy Moc instalacji kwp EWO Sp. z o.o. ul. Leśna 6 lok. 5; Mława

2 Projekt koncepcyjny instalacji fotowoltaicznej z analizą opłacalności. Dane główne instalacji fotowoltaicznej podłączonej do sieci elektroenergetycznej Okres i miejsce pochodzenia użytych danych klimatycznych Krakow-Balice, POL ( ) Moc elektrowni fotowoltaicznej 39,88 kwp Powierzchnia elektrowni elektrycznej 238,0 m² Liczba modułów PV 145 Liczba falowników 2 Schemat ideowy instalacji PV Schemat elektryczny instalacji PV przedstawia dobór i ilość komponentów (modułów i falowników) oraz ich podłączenie. Zaprojektowane zostały moduły polikrystaliczne polskiej firmy Selfa o mocy 275Wp każdy oraz 2 falowniki o mocy 27,6 kw oraz 10 kw. Do falownika o większej mocy podłączone zostanie 6 łańcuchów modułów składających się z 19 lub 18 elementów, natomiast do drugiego falownika podłączone zostaną dwa łańcuchy modułów, składających się z 17 elementów. 2

3 Wyniki obliczeń wyprodukowanej energii przez instalację fotowoltaiczną Energia wyprodukowana przez system PV kwh Uzysk roczny w kwh z zainstalowanego 1 kwp 936,65 kwh/kwp Stosunek wyprodukowanej energii do możliwej produkcji w warunkach idealnych 80,9 % Wyniki obliczeń strat produkcji energii przez zacienie 5,0 %/rok Emisja CO₂, której da się uniknąć w ciągu roku kg / rok Struktura instalacji Dane klimatyczne Krakow-Balice, POL ( ) Rozdzielczość danych 1 h Rodzaj instalacji 3D, Podłączona do sieci instalacja fotowoltaiczna (PV) z urządzeniami elektrycznymi Zastosowane modele symulacji Promieniowanie rozproszone na powierzchni poziomej Nasłonecznienie powierzchni nachylonej Hofmann Hay & Davies Zużycie Zużycie całkowite Maksimum obciążenia kwh 6,2 kw Generator PV 1. Powierzchnię modułu Nazwa Budynek 01-Powierzchnia dachu Północ Moduły PV* 111 x SV60P Producent SELFA GE S.A. Nachylenie 15 Orientacja Południe 181 Rodzaj montażu Wolnostojący na dachu płaskim Powierzchnia generatora PV 182,2 m² Powierzchnia dachu Północ 3

4 Generator PV 2. Powierzchnię modułu Nazwa Budynek 02-Powierzchnia dachu Północ Moduły PV* 34 x SV60P Producent SELFA GE S.A. Nachylenie 15 Orientacja Południe 181 Rodzaj montażu Wolnostojący na dachu płaskim Powierzchnia generatora PV 55,8 m² Powierzchnia dachu Północ 4

5 Wykres zacienienia horyzontalnego Powierzchnia dachu Północ Wykres przedstawia ruch słońca po niebie w poszczególnych miesiącach roku. Linie wykresu opisują z jakiego miejsca na horyzoncie będzie wschodziło słońce i gdzie będzie zachodziło. Wykres wskazuje też pod jakim kątem będą padały promienie na moduł w danym miesiącu. Najwyżej słońce operuje w czerwcu a najniżej w grudniu. Dla czerwca jest to ponad 60st, dla grudnia niecałe 15st. Optymalnym kątem dla naszej szerokości geograficznej jest 35st. 5

6 Produkcja energii elektrycznej w systemie fotowoltaicznym Wyniki poniższej symulacji przedstawiają roczne wartości produkcji i zużycia energii elektrycznej przez zaprojektowany system fotowoltaiczny oraz zaoszczędzoną emisję dwutlenku węgla do atmosfery. Łączna moc zainstalowanych modułów wynosi 39,9 kwp i produkuje rocznie ponad 37 tysięcy kwh. Oznacza to, że każdy zainstalowany kwp instalacji produkuje rocznie 936 kwh energii elektrycznej, która może zostać bezpośrednio zużyta na potrzeby odbiorcy. Instalacja ma niewielkie zużycie własne energii. W trybie czuwania zużyje 27 kwh prądu. System PV ma istotny wpływ na środowisko oszczędzając 27 ton dwutlenku węgla, które zostałyby wyemitowane podczas użycia energii z sieci. Prognozy roczne produkcji energii Łączna moc modułów instalacji 39,9 kwp Uzysk roczny z 1 wybudowanego kwp instalacji 936,65 kwh/kwp Stosunek wyprodukowanej energii do możliwej produkcji w warunkach idealnych 80,9 % Zmniejszenie uzysku na skutek zacienienia 5,0 %/rok Energia wyprodukowana przez system PV Konsumpcja własna energii Energia oddana do sieci kwh/rok kwh/rok kwh/rok Emisja CO₂, której dało się uniknąć: kg / rok Instalacja PV Urządzenie Pobór w trybie czuwania (Falownik) Zużycie całkowite pokryte przez PV pokryte przez sieć kwh/rok 27 kwh/rok kwh/rok kwh/rok kwh/rok Udział energii słonecznej w pokryciu zapotrzebowania 38,3 % Prognoza uzysku o zużyciu 6

7 Wykorzystanie energii fotowoltaicznej Pokrycie zużycia 7

8 Bilans energetyczny instalacji PV Bilans energetyczny instalacji wyliczany jest z uwzględnieniem wielu czynników zewnętrznych oraz wewnętrznych. Do czynników zewnętrznych możemy zaliczyć kąt padania promieni słonecznych, zacienienie horyzontalne, zacienienie bezpośrednie przez inne budynki lub elementy budynków, wysokie temperatury, promieniowanie odbite pośrednio i wiele innych. Czynniki wewnętrzne to parametry techniczne komponentów oraz spadki napięć w instalacji elektrycznej. Szczegółowa analiza wykazuje możliwość uzyskania rocznie ponad 37 tysięcy kwh energii elektrycznej na własny użytek. Promieniowanie globalne, poziomo 1 071,9 kwh/m² Odchylenie od standardowego widma -10,72 kwh/m² -1,00 % Odbicie od gruntu (albedo) 3,62 kwh/m² 0,34 % Orientacja i nachylenie modułów fotowoltaicznych 94,90 kwh/m² 8,91 % Zacienienie niezależne od modułu -6,81 kwh/m² -0,59 % Odbicia na powierzchni modułu -61,44 kwh/m² -5,33 % Globalne nasłonecznienie na moduł 1 091,4 kwh/m² 1 091,4 kwh/m² x 238,03 m² = ,3 kwh Globalne nasłonecznienie PV ,3 kwh Zanieczyszczenie 0,00 kwh 0,00 % Konwersja STC (współczynnik sprawności znamionowej modułu 16,82 %) ,45 kwh -83,18 % Znamionowa energia PV ,9 kwh Zacienienie częściowe specyficzne dla modułu ,79 kwh -3,25 % Zachowanie w warunkach słabego oświetlenia ,72 kwh -3,16 % Odchylenie od znamionowej temperatury modułu -791,56 kwh -1,93 % Diody -92,54 kwh -0,23 % Niedopasowanie (dane producenta) -800,99 kwh -2,00 % Niedopasowanie (konfiguracja/zacienienie) -217,51 kwh -0,55 % Energia PV (DC) bez regulacji falownika ,8 kwh Spadek mocy poniżej mocy początkowej DC -10,84 kwh -0,03 % Regulacja zakresu napięcia MPP -8,73 kwh -0,02 % Regulacja maks. prądu DC 0,00 kwh 0,00 % Regulacja maks. mocy prądu DC 0,00 kwh 0,00 % Regulacja maks. mocy prądu AC/cos phi 0,00 kwh 0,00 % Adaptacja MPP -33,17 kwh -0,09 % Energia PV (DC) ,0 kwh Energia na wejściu falownika ,0 kwh Odchylenie napięcia wejściowego od znamionowego -127,08 kwh -0,33 % Konwersja z prądu DC na AC ,84 kwh -2,89 % Pobór w trybie czuwania (Falownik) -27,42 kwh -0,07 % Straty całkowite w kablu -377,55 kwh -1,00 % Energia PV (AC) odjąć zużycie podczas czuwania ,2 kwh Energia wyprodukowana przez system PV (sieć AC) ,0 kwh Założenia i obliczenia do przepływu środków pieniężnych 8

9 Poniższe dane przedstawiają przepływ środków pieniężnych od momentu inwestycji. Uwzględnia się okres dwudziestu pięciu lat produkcji ze względu na coroczny spadek wydajności instalacji. Spadek jest niewielki (poniżej 1 %). Nie oznacza to, że po upływie tego czasu instalacja nie będzie sprawna. W zależności od dobranych komponentów, a w szczególności modułów może ona wynosić po upływie tego okresu np. 80% i pracować dalej. Najstarsze farmy fotowoltaiczne mają w tej chwili ponad 35 lat i dalej produkują energię. Analiza rentowności Dane instalacji Energia oddana do sieci w pierwszym roku (łącznie z degradacją modułu) Moc generatora PV Włączenie instalacji do eksploatacji: Rozważany przedział czasowy kwh/rok 39,9 kwp 25 Lata Wynagrodzenie i oszczędności Wynagrodzenie całkowite w pierwszym roku Oszczędności w pierwszym roku ,66 zł/rok 3 392,25 zł/rok Nowa taryfa - Gebäudeanlage Ważność Wynagrodzenie zasilania spec. Wynagrodzenie zasilania Specyficzne wynagrodzenie za konsumpcję własną Wynagrodzenie za konsumpcję własną 0,1873 zł/kwh 4 126,71 zł/rok 0,5 zł/kwh 7 660,94 zł/rok Example Private (Example) Cena za zużycie energii Cena podstawowa Współczynnik zmiany cen - Cena zależna od zużycia energii 0,22 zł/kwh 6,90 zł/miesiąc 2 %/rok 9

10 Parametry rentowności przy dofinansowaniu 85 % Zwrot całkowitych nakładów 23,08 % Skumulowane przepływy pieniężne ,13 zł Minimalny czas pracy instalacji do zwrotu inwestycji 4 lata i 11 m-cy Koszty wytwarzania energii elektrycznej 0,05 zł/kwh Przegląd płatności przy dofinansowaniu 85% Specyficzne koszty inwestycji Koszty inwestycyjne Płatności jednorazowe Kwota dofinansowania Koszty roczne Pozostałe zyski lub zaoszczędzone kwoty 5 500,00 zł/kwp ,50 zł 0,00 zł ,63 zł 300,00 zł/rok 0,00 zł/rok Wkład własny ,87 zł Parametry rentowności przy finansowaniu kredytem 2% Zwrot z kapitału własnego 9,30 % Skumulowane przepływy pieniężne ,98 zł Minimalny czas pracy instalacji do zwrotu inwestycji 16 lat i 5 m-cy Koszty wytwarzania energii elektrycznej 0,28 zł/kwh Przegląd płatności przy finansowaniu kredytem 2% Specyficzne koszty inwestycji Koszty inwestycyjne Płatności jednorazowe Kwota dofinansowania Koszty roczne Pozostałe zyski lub zaoszczędzone kwoty 5 500,00 zł/kwp ,50 zł 0,00 zł 0,00 zł 300,00 zł/rok 0,00 zł/rok Kredyt Kapitał obcy ,63 zł Rata wypłaty 100,00 % Rodzaj kredytu Kredyt ratalny Czas trwania 15,00 Lata Wolne od spłat lata na rozruch 0,00 Lata Odsetki 2,00 Termin spłaty miesięcznie 10

11 Skumulowane przepływy pieniężne przy dofinansowaniu 85% Skumulowane przepływy pieniężne przy finansowaniu kredytem 2% 11

12 Zakładany wzrost kosztów zakupu energii elektrycznej w okresie kolejnych 26 lat 12

13 Tabela przepływów pieniężnych przedstawia jak w poszczególnych latach będzie zwracała się inwestycja oraz ile środków pieniężnych uda się zaoszczędzić w okresie branym pod uwagę. Symulacja nie uwzględnia wzrostu cen energii elektrycznej więc w rzeczywistości może być bardziej dochodowa niż w przedstawionej analizie. Tabela przepływów pieniężnych przy dofinansowaniu 85% rok 1 rok 2 rok 3 rok 4 rok 5 Inwestycje ,50 zł 0,00 zł 0,00 zł 0,00 zł 0,00 zł Koszty eksploatacji -198,02 zł -196,06 zł -194,12 zł -192,20 zł -190,29 zł Zw. z zużyciem koszty -99,01 zł -98,03 zł -97,06 zł -96,10 zł -95,15 zł Należności ,63 zł 0,00 zł 0,00 zł 0,00 zł 0,00 zł Odpisy amortyzacyjne ,05 zł ,56 zł ,13 zł ,75 zł ,42 zł Wynagrodzenie zasilania ,58 zł ,40 zł ,99 zł ,71 zł ,55 zł Oszczędności na zakupie energii [DM] 3 358,66 zł 3 391,92 zł 3 425,50 zł 3 459,42 zł 3 493,67 zł Wynik przed opodatkowaniem ,08 zł 3 903,67 zł 3 932,18 zł 3 961,08 zł 3 990,37 zł Zwrot podatku ,16 zł -741,70 zł -747,11 zł -752,61 zł -758,17 zł Wynik po opodatkowaniu ,63 zł 3 161,97 zł 3 185,07 zł 3 208,48 zł 3 232,20 zł Roczne przepływy pieniężne ,82 zł ,53 zł ,20 zł ,23 zł ,61 zł Skumulowane przepływy pieniężne ,82 zł ,29 zł ,09 zł ,87 zł 1 150,75 zł rok 6 rok 7 rok 8 rok 9 rok 10 Inwestycje 0,00 zł 0,00 zł 0,00 zł 0,00 zł 0,00 zł Koszty eksploatacji -188,41 zł -186,54 zł -184,70 zł -182,87 zł -181,06 zł Zw. z zużyciem koszty -94,20 zł -93,27 zł -92,35 zł -91,43 zł -90,53 zł Należności 0,00 zł 0,00 zł 0,00 zł 0,00 zł 0,00 zł Odpisy amortyzacyjne ,11 zł ,84 zł ,57 zł ,31 zł ,04 zł Wynagrodzenie zasilania ,51 zł ,56 zł ,71 zł ,93 zł ,21 zł Oszczędności na zakupie energii [DM] 3 528,26 zł 3 563,19 zł 3 598,47 zł 3 634,10 zł 3 670,08 zł Wynik przed opodatkowaniem 4 020,04 zł 4 050,10 zł 4 080,56 zł 4 111,42 zł 4 142,67 zł Zwrot podatku -763,81 zł -769,52 zł -775,31 zł -781,17 zł -787,11 zł Wynik po opodatkowaniu 3 256,23 zł 3 280,58 zł 3 305,26 zł 3 330,25 zł 3 355,57 zł Roczne przepływy pieniężne ,35 zł ,42 zł ,83 zł ,56 zł ,60 zł Skumulowane przepływy pieniężne ,10 zł ,52 zł ,34 zł ,90 zł ,50 zł rok 11 rok 12 rok 13 rok 14 rok 15 Inwestycje 0,00 zł 0,00 zł 0,00 zł 0,00 zł 0,00 zł Koszty eksploatacji -179,26 zł -177,49 zł -175,73 zł -173,99 zł -172,27 zł Zw. z zużyciem koszty -89,63 zł -88,74 zł -87,87 zł -87,00 zł -86,13 zł Należności 0,00 zł 0,00 zł 0,00 zł 0,00 zł 0,00 zł Odpisy amortyzacyjne ,75 zł ,44 zł ,08 zł ,69 zł ,24 zł Wynagrodzenie zasilania ,56 zł ,95 zł ,38 zł ,83 zł ,29 zł Oszczędności na zakupie energii [DM] 3 706,42 zł 3 743,12 zł 3 780,18 zł 3 817,61 zł 3 855,40 zł Wynik przed opodatkowaniem 4 174,33 zł 4 206,40 zł 4 238,87 zł 4 271,76 zł 4 305,06 zł Zwrot podatku -793,12 zł -799,22 zł -805,39 zł -811,63 zł -817,96 zł Wynik po opodatkowaniu 3 381,21 zł 3 407,18 zł 3 433,49 zł 3 460,12 zł 3 487,10 zł Roczne przepływy pieniężne ,96 zł ,62 zł ,57 zł ,81 zł ,33 zł Skumulowane przepływy pieniężne ,46 zł ,08 zł ,65 zł ,46 zł ,79 zł rok 16 rok 17 rok 18 rok 19 rok 20 Inwestycje 0,00 zł 0,00 zł 0,00 zł 0,00 zł 0,00 zł Koszty eksploatacji -170,56 zł -168,88 zł -167,20 zł -165,55 zł -163,91 zł Zw. z zużyciem koszty -85,28 zł -84,44 zł -83,60 zł -82,77 zł -81,95 zł Należności 0,00 zł 0,00 zł 0,00 zł 0,00 zł 0,00 zł Odpisy amortyzacyjne ,72 zł ,13 zł ,45 zł ,69 zł ,82 zł Wynagrodzenie zasilania ,77 zł 9 953,23 zł 9 854,69 zł 9 757,12 zł 9 660,51 zł Oszczędności na zakupie energii [DM] 3 893,57 zł 3 932,13 zł 3 971,06 zł 4 010,37 zł 4 050,08 zł Wynik przed opodatkowaniem 4 338,78 zł 4 372,92 zł 4 407,49 zł 4 442,48 zł 4 477,91 zł Zwrot podatku -824,37 zł -830,85 zł -837,42 zł -844,07 zł -850,80 zł Wynik po opodatkowaniu 3 514,41 zł 3 542,07 zł 3 570,06 zł 3 598,41 zł 3 627,11 zł Roczne przepływy pieniężne ,13 zł ,19 zł ,52 zł ,10 zł ,93 zł Skumulowane przepływy pieniężne ,92 zł ,11 zł ,63 zł ,72 zł ,65 zł 13

14 rok 21 rok 22 rok 23 rok 24 rok 25 Inwestycje 0,00 zł 0,00 zł 0,00 zł 0,00 zł 0,00 zł Koszty eksploatacji -162,29 zł -160,68 zł -159,09 zł -157,51 zł -155,95 zł Zw. z zużyciem koszty -81,14 zł -80,34 zł -79,54 zł -78,76 zł -77,98 zł Należności 0,00 zł 0,00 zł 0,00 zł 0,00 zł 0,00 zł Odpisy amortyzacyjne 0,00 zł 0,00 zł 0,00 zł 0,00 zł 0,00 zł Wynagrodzenie zasilania 9 564,86 zł 9 470,16 zł 9 376,40 zł 9 283,56 zł 9 016,90 zł Oszczędności na zakupie energii [DM] 4 090,18 zł 4 130,68 zł 4 171,58 zł 4 212,88 zł 4 254,59 zł Wynik przed opodatkowaniem ,61 zł ,82 zł ,34 zł ,17 zł ,56 zł Zwrot podatku ,21 zł ,37 zł ,77 zł ,43 zł ,14 zł Wynik po opodatkowaniu ,41 zł ,45 zł ,57 zł ,74 zł ,42 zł Roczne przepływy pieniężne ,41 zł ,45 zł ,57 zł ,74 zł ,42 zł Skumulowane przepływy pieniężne ,06 zł ,51 zł ,08 zł ,82 zł ,24 zł rok 26 Inwestycje Koszty eksploatacji Zw. z zużyciem koszty Należności Odpisy amortyzacyjne Wynagrodzenie zasilania Oszczędności na zakupie energii [DM] Wynik przed opodatkowaniem Zwrot podatku Wynik po opodatkowaniu Roczne przepływy pieniężne Skumulowane przepływy pieniężne 0,00 zł -154,41 zł -77,20 zł 0,00 zł 0,00 zł 8 505,13 zł 4 296,72 zł ,23 zł ,34 zł ,89 zł ,89 zł ,13 zł Wskaźniki degradacji i wzrostu ceny są stosowane miesięcznie przez cały rozważany przedział czasowy. Następuje to już w pierwszym roku. 14

15 Tabela przepływów pieniężnych przy finansowaniu kredytem 2% rok 1 rok 2 rok 3 rok 4 rok 5 Koszty eksploatacji -198,02 zł -196,06 zł -194,12 zł -192,20 zł -190,29 zł Zw. z zużyciem koszty -99,01 zł -98,03 zł -97,06 zł -96,10 zł -95,15 zł Finansowanie własne ,88 zł 0,00 zł 0,00 zł 0,00 zł 0,00 zł Wynagrodzenie zasilania ,58 zł ,40 zł ,99 zł ,71 zł ,55 zł Oszczędności na zakupie energii [DM] 3 358,66 zł 3 391,92 zł 3 425,50 zł 3 459,42 zł 3 493,67 zł Płatności kredytowe ,66 zł ,83 zł ,21 zł ,78 zł ,54 zł Odsetki od kredytu ,61 zł ,52 zł ,60 zł ,79 zł ,01 zł Roczne przepływy pieniężne ,93 zł -829,12 zł -512,50 zł -200,74 zł 106,24 zł Skumulowane przepływy pieniężne ,93 zł ,05 zł ,56 zł ,30 zł ,06 zł Skumulowane przepływy pieniężne z potrąceniem jeszcze ,57 zł ,34 zł ,03 zł ,20 zł ,41 zł niespłaconych kredytów rok 6 rok 7 rok 8 rok 9 rok 10 Koszty eksploatacji -188,41 zł -186,54 zł -184,70 zł -182,87 zł -181,06 zł Zw. z zużyciem koszty -94,20 zł -93,27 zł -92,35 zł -91,43 zł -90,53 zł Finansowanie własne 0,00 zł 0,00 zł 0,00 zł 0,00 zł 0,00 zł Wynagrodzenie zasilania ,51 zł ,56 zł ,71 zł ,93 zł ,21 zł Oszczędności na zakupie energii 3 528,26 zł 3 563,19 zł 3 598,47 zł 3 634,10 zł 3 670,08 zł [DM] Płatności kredytowe ,46 zł ,55 zł ,78 zł ,15 zł ,64 zł Odsetki od kredytu ,17 zł ,22 zł ,08 zł ,68 zł ,95 zł Roczne przepływy pieniężne 408,52 zł 706,17 zł 999,27 zł 1 287,90 zł 1 572,12 zł Skumulowane przepływy pieniężne ,55 zł ,38 zł ,10 zł ,21 zł ,08 zł Skumulowane przepływy pieniężne z potrąceniem jeszcze ,26 zł ,32 zł ,18 zł ,46 zł ,75 zł niespłaconych kredytów rok 11 rok 12 rok 13 rok 14 rok 15 Koszty eksploatacji -179,26 zł -177,49 zł -175,73 zł -173,99 zł -172,27 zł Zw. z zużyciem koszty -89,63 zł -88,74 zł -87,87 zł -87,00 zł -86,13 zł Finansowanie własne 0,00 zł 0,00 zł 0,00 zł 0,00 zł 0,00 zł Wynagrodzenie zasilania ,56 zł ,95 zł ,38 zł ,83 zł ,29 zł Oszczędności na zakupie energii [DM] 3 706,42 zł 3 743,12 zł 3 780,18 zł 3 817,61 zł 3 855,40 zł Płatności kredytowe ,25 zł ,96 zł ,76 zł ,65 zł ,60 zł Odsetki od kredytu ,82 zł -781,22 zł -555,09 zł -333,36 zł -115,97 zł Roczne przepływy pieniężne 1 852,02 zł 2 127,65 zł 2 399,10 zł 2 666,44 zł 2 929,73 zł Skumulowane przepływy pieniężne ,07 zł ,41 zł ,31 zł ,87 zł ,14 zł Skumulowane przepływy pieniężne z potrąceniem jeszcze ,67 zł ,84 zł ,88 zł ,44 zł ,14 zł niespłaconych kredytów rok 16 rok 17 rok 18 rok 19 rok 20 Koszty eksploatacji -170,56 zł -168,88 zł -167,20 zł -165,55 zł -163,91 zł Zw. z zużyciem koszty -85,28 zł -84,44 zł -83,60 zł -82,77 zł -81,95 zł Finansowanie własne 0,00 zł 0,00 zł 0,00 zł 0,00 zł 0,00 zł Wynagrodzenie zasilania ,77 zł 9 953,23 zł 9 854,69 zł 9 757,12 zł 9 660,51 zł Oszczędności na zakupie energii [DM] 3 893,57 zł 3 932,13 zł 3 971,06 zł 4 010,37 zł 4 050,08 zł Płatności kredytowe 0,00 zł 0,00 zł 0,00 zł 0,00 zł 0,00 zł Odsetki od kredytu 0,00 zł 0,00 zł 0,00 zł 0,00 zł 0,00 zł Roczne przepływy pieniężne ,50 zł ,05 zł ,94 zł ,17 zł ,73 zł Skumulowane przepływy pieniężne ,65 zł 8 748,40 zł ,34 zł ,51 zł ,24 zł Skumulowane przepływy pieniężne z potrąceniem jeszcze ,65 zł 8 748,40 zł ,34 zł ,51 zł ,24 zł niespłaconych kredytów 15

16 rok 21 rok 22 rok 23 rok 24 rok 25 Koszty eksploatacji -162,29 zł -160,68 zł -159,09 zł -157,51 zł -155,95 zł Zw. z zużyciem koszty -81,14 zł -80,34 zł -79,54 zł -78,76 zł -77,98 zł Finansowanie własne 0,00 zł 0,00 zł 0,00 zł 0,00 zł 0,00 zł Wynagrodzenie zasilania 9 564,86 zł 9 470,16 zł 9 376,40 zł 9 283,56 zł 9 016,90 zł Oszczędności na zakupie energii 4 090,18 zł 4 130,68 zł 4 171,58 zł 4 212,88 zł 4 254,59 zł [DM] Płatności kredytowe 0,00 zł 0,00 zł 0,00 zł 0,00 zł 0,00 zł Odsetki od kredytu 0,00 zł 0,00 zł 0,00 zł 0,00 zł 0,00 zł Roczne przepływy pieniężne ,61 zł ,82 zł ,34 zł ,17 zł ,56 zł Skumulowane przepływy pieniężne ,85 zł ,67 zł ,01 zł ,18 zł ,75 zł Skumulowane przepływy pieniężne z potrąceniem jeszcze ,85 zł ,67 zł ,01 zł ,18 zł ,75 zł niespłaconych kredytów rok 26 Koszty eksploatacji Zw. z zużyciem koszty Finansowanie własne Wynagrodzenie zasilania Oszczędności na zakupie energii [DM] Płatności kredytowe Odsetki od kredytu Roczne przepływy pieniężne Skumulowane przepływy pieniężne Skumulowane przepływy pieniężne z potrąceniem jeszcze niespłaconych kredytów -154,41 zł -77,20 zł 0,00 zł 8 505,13 zł 4 296,72 zł 0,00 zł 0,00 zł ,23 zł ,98 zł ,98 zł Wskaźniki degradacji i wzrostu ceny są stosowane miesięcznie przez cały rozważany przedział czasowy. Następuje to już w pierwszym roku. 16

17 Opis zaproponowanej instalacji Falownik Budynek 01-Powierzchnia dachu 1. Powierzchnię modułu Północ Falownik 1* 1 x TRIO-27.6-TL-OUTD Producent ABB Konfiguracja MPP 1: 3 x 19 MPP 2: 3 x Powierzchnię modułu Budynek 02-Powierzchnia dachu Północ Falownik 1* 1 x FRONIUS Symo M Producent Fronius International Konfiguracja MPP 1: 1 x 17 MPP 2: 1 x 17 Sieć AC Liczba faz 3 Napięcie sieciowe (jednofazowe) 230 V Współczynnik mocy (cos phi) +/- 1 17

18 Moduł PV: SV60P Producent Dostępny SELFA GE S.A. Tak Dane elektryczne Typ ogniwa Si polikrystaliczny Tylko falownik transformatorowy Nie Liczba ogniw 60 Liczba diod by-pass 3 Dane mechaniczne Szerokość Wysokość Głębokość Szerokość ramki Ciężar Obramowany 983 mm 1670 mm 38 mm 0 mm 18 kg Nie Parametry U/I przy STC Napięcie w MPP 31,3 V Natężenie prądu w MPP 8,82 A Moc znamionowa 275 W Napięcie obwodu otwartego 38,8 V Prąd zwarciowy 9,2 A Podwyższenie napięcia obwodu otwartego przed stabilizacją 0,32 % Parametry obciążenia częściowego U/I (obliczone) Źródło wartości Nasłonecznienie Napięcie w MPP przy obciążeniu częściowym Natężenie prądu w MPP przy obciążeniu częściowym Napięcie pracy jałowej przy obciążeniu częściowym Prąd zwarciowy przy obciążeniu częściowym Standard (Model PV*SOL) 200 W/m² 29,5833 V 1,764 A 34,9257 V 1,84 A Dalsze Współczynnik napięciowy -124,16 mv/k Współczynnik natężenia prądu 2,76 ma/k Współczynnik mocy -0,4 %/K Współczynnik kąta padania 95 % Maksymalne napięcie systemowe 1000 V Spec. pojemność cieplna 920 J/(kg*K) Współczynnik absorpcji 70 % Współczynnik emisji 85 % 18

19 Falownik: TRIO-27.6-TL-OUTD Producent Dostępny ABB Tak Dane elektryczne Moc znamionowa DC Moc znamionowa prądu AC Maks. moc prądu DC Maks. moc prądu AC Pobór w trybie czuwania Zużycie nocne Zasilanie od Maks. prąd wejściowy Maks. napięcie wejściowe Napięcie znamionowe DC Liczba faz zasilających 3 Liczba wejść DC 10 Z transformatorem Zmiana stopnia sprawności w przypadku odchylenia napięcia wejściowego prądu od napięcia znamionowego 28,6 kw 27,6 kw 31,1 kw 30 kva 8 W 2 W 40 W 64 A 1000 V 620 V Nie 0,4 %/100V Tracker MPP Zakres mocy < 20% mocy znamionowej 99,9 % Zakres mocy > 20% mocy znamionowej 99,9 % Liczba trackerów MPP (punktów mocy maksymalnej) 2 Maks. prąd wejściowy na tracker MPP Maks. moc wejściowa na tracker MPP Min. napięcie MPP Max. napięcie MPP 32 A 16 kw 200 V 950 V 19

20 Falownik: FRONIUS Symo M Producent Dostępny Fronius International Tak Dane elektryczne Moc znamionowa DC Moc znamionowa prądu AC Maks. moc prądu DC Maks. moc prądu AC Pobór w trybie czuwania Zużycie nocne Zasilanie od Maks. prąd wejściowy Maks. napięcie wejściowe Napięcie znamionowe DC Liczba faz zasilających 3 Liczba wejść DC 6 Z transformatorem Zmiana stopnia sprawności w przypadku odchylenia napięcia wejściowego prądu od napięcia znamionowego 10,3 kw 10 kw 10,5 kw 10 kva 7 W 1 W 60 W 43,5 A 1000 V 600 V Nie 0,46 %/100V Tracker MPP Zakres mocy < 20% mocy znamionowej 99,8 % Zakres mocy > 20% mocy znamionowej 100 % Liczba trackerów MPP (punktów mocy maksymalnej) 2 Tracker MPP 1 Maks. prąd wejściowy na tracker MPP Maks. moc wejściowa na tracker MPP Min. napięcie MPP Max. napięcie MPP 27 A 10,22 kw 200 V 800 V Tracker MPP 2 Maks. prąd wejściowy na tracker MPP Maks. moc wejściowa na tracker MPP Min. napięcie MPP Max. napięcie MPP 16,5 A 10,22 kw 200 V 800 V 20

21 Przedstawienie modułów Budynek 01-Powierzchnia dachu Północ 21

22 Budynek 02-Powierzchnia dachu Północ Mława, ul. Leśna 6 lok. 5 Wizualizacja instalacji 22

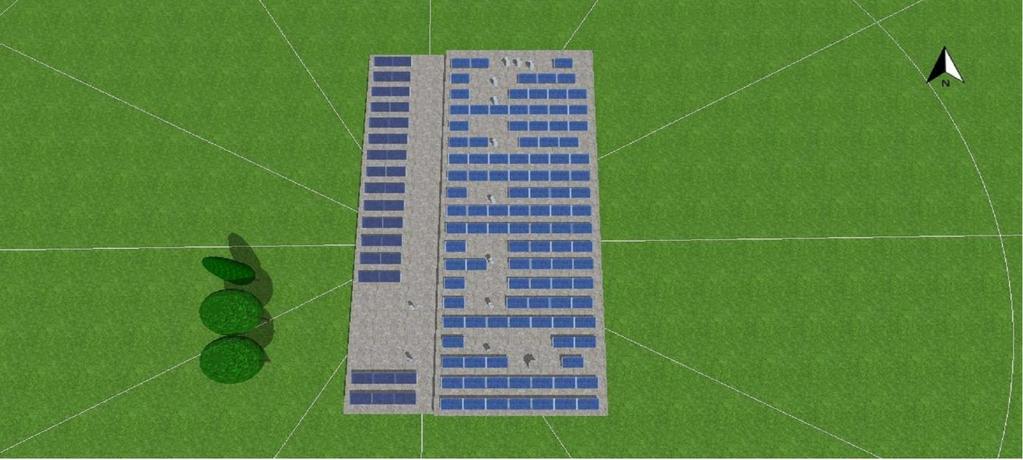

23 Widok instalacji z lotu ptaku Widok instalacji strona północna 23

24 Podział instalacji na łańcuchy modułów Podział instalacji na moduły i falowniki Podział instalacji na moduły i falowniki 24

25 Zacienienie modułów Zacienienie całoroczne modułów strona północna Zacienienie całoroczne modułów strona północna Ilustracja czasu zacienienia modułów w ciągu roku. Średnie zacienienie paneli rozmieszczonych na dachu budynku wynosi 1,3%. Nie oznacza to spadku produkcji energii o 1,3%. 25
