1 OFERTA SZYTA NA MIARĘ OD PROJEKTU PO REALIZACJĘ

2 ENERGIĘ SŁONECZN ONECZNĄ MOŻEMY WYKORZYSTAĆ NA MNÓSTWO SPOSOBÓW ZARÓWNO DO OGRZEWANIA JAK I PRODUKCJI PRĄDU. PASYWNA KONWERSJA FOTOTERMICZNA.ENERGIĘ MOŻNA WYKORZYSTAĆ DO ZWYKŁEGO OGRZANIA WODY PRZEPŁYWAJĄCEJ SPECJALNY SYSTEM RUR (KOLEKTORY SŁONECZNE ) KONWERSJA FOTOWOLTAICZNA TECHNOLOGIA OGNIW SŁONECZNYCH POZWALA NA PRZETWARZANIE PROMIENIOWANIA SŁONECZNEGO BEZPOŚREDNIO NA ENERGIĘ ELEKTRYCZNĄ. OBECNIE OGNIWA WYKONUJE SIĘ Z PÓŁPRZEWODNIKÓW NA BAZIE KRZEMU. CHARAKTERYZUJĄ SIĘ ONE DŁUGĄ ŻYWOTNOSCIĄ I NIEZAWODNOŚCIĄ. NAWET PO 25 LATACH PRACY ZACHOWUJĄ SPRAWNOŚC 80 % MOCY PIERWOTNEJ.

3

4 POLSKA MA PODOBNE WARUNKI NASŁONECZNIENIA JAK NIEMCY

5

6 JAK OBLICZYĆ MOC Z POWIERZCHNI długość 4 x 0,992 m = 3,968 m wysokość 1,64 m załóżmy że 1 PV =250 Wp 3,968 m x 1,64 m = 6,507 m 4 PV x 250 W = 1000 W co da 1 MWh rocznie PODSUMOWANIE z powierzchni 6,507 m uzyskamy około 1 MWh rocznie 2

7 PROSTE PRZELICZENIA Panel: 1,64m * 0,992m = 1,63 m2 Powierzchnia: 1,63m2 *4 szt. =6,52 m2 Moc zainstalowana: 4 szt. * 250 W =1000 W Na 7,50m2 instalujemy 1 kwp mocy

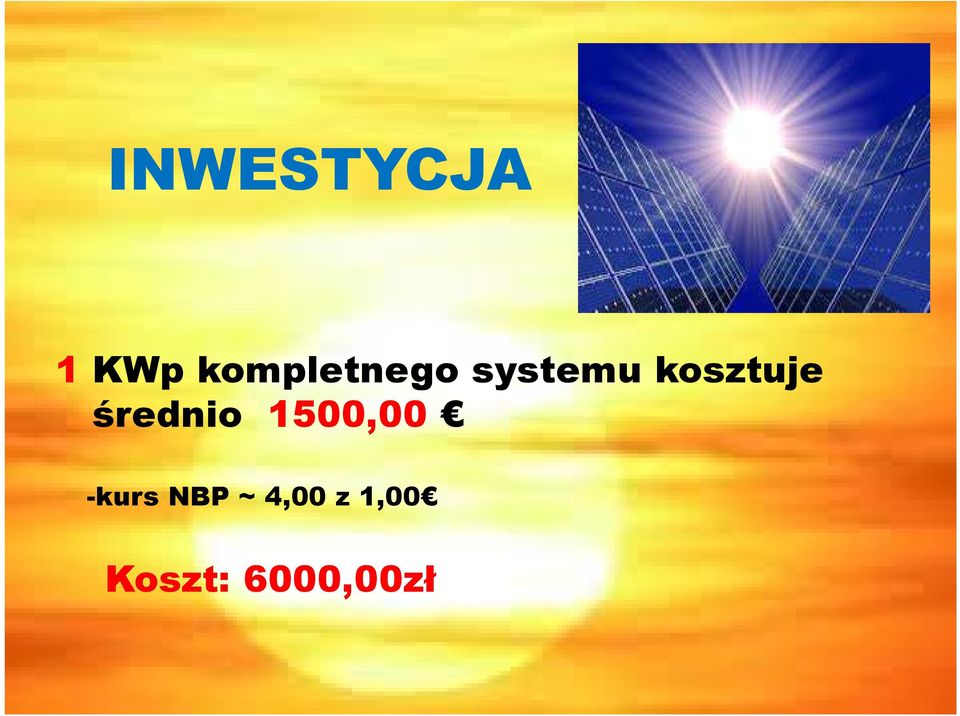

8 INWESTYCJA 1 KWp kompletnego systemu kosztuje średnio 1500,00 -kurs NBP ~ 4,00 z 1,00 Koszt: 6000,00zł

9

10 SZACUNKOWY KALKULATOR AZYMUT -S ( południe ) POWIERZCHNIA DACHU -75 m 2 MOC INSTALACJI - 10 kw KĄT NACHYLENIA 10 stopni UZYSK kwh KAT NACHYLENIA 35 stopni UZYSK kwh

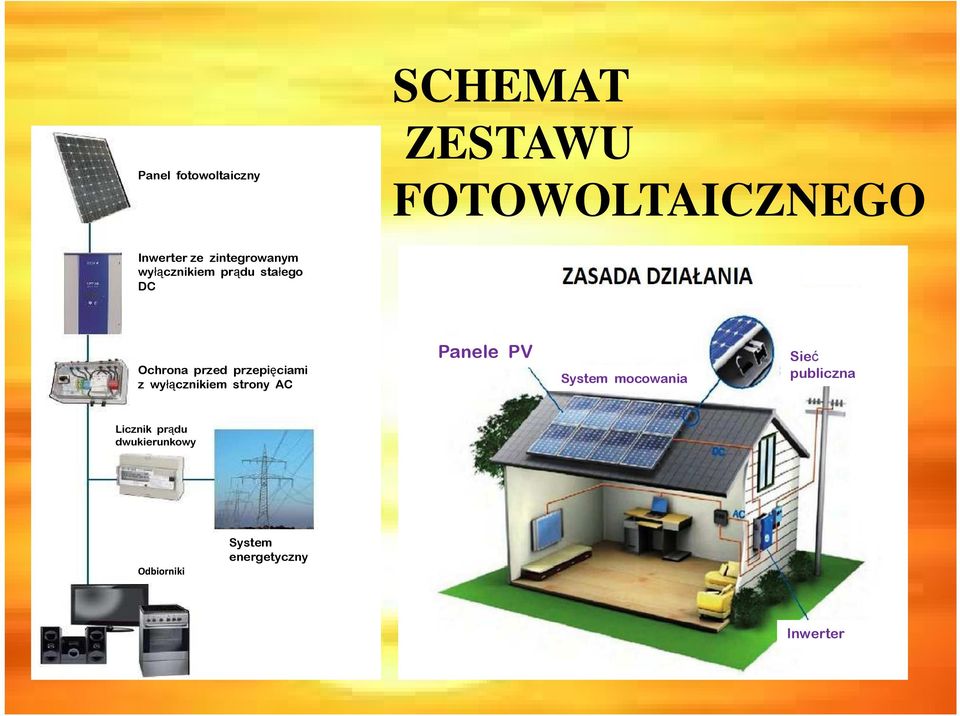

11 Panel fotowoltaiczny SCHEMAT ZESTAWU FOTOWOLTAICZNEGO Inwerter ze zintegrowanym wyłącznikiem prądu stałego DC Ochrona przed przepięciami z wyłącznikiem strony AC Panele PV System mocowania Sieć publiczna Licznik prądu dwukierunkowy Odbiorniki System energetyczny Inwerter

12 POWADOR GRIDSAVE MAGAZYN ENERGII 7 kwh ENERGII JAKO REZERWA 7 kwh to 7 żelazek 1000 W włączonych przez godzinę cena Euro 10 lat gwarancji na bateria lit-jon

13 PANELE PV ZAMIAST POKRYCIA DACHOWEGO

14 KONSTRUKCJA MONTAŻOWA ZINTEGROWANA Z DACHEM

15 PROIEKT KONCEPCYJNY INSTALACJI SYSTEMU FOTOWOLTAICZNEGO LOKALIZACJA INWESTOR AUTOR PROJEKTU

16 USTALENIE AZYMUTU DLA DANEJ INWESTYCJI

17

18

19

20

21

22

23

24

25 VIRTUSY 1 MIEJSCE W RANKINGU MIESIĘCZNIKA Photon

26 Kable solarne HALUKABEL Stosowany w instalacjach fotowoltaicznych do połączeń pomiędzy poszczególnymi panelami słonecznymi. Dzięki podwójnej izolacji krótkotrwale odporny na bardzo wysoką temp. aż do 200 C (z czego dokładnie w 200 C w ciągu 5 sekund). Przewidywany okres eksploatacji: 25 lat

27 KONSTRUKCJA MONTAŻOWA

28 FARMA FOTOWOLTAICZNA

29 INWESTYCJA KROK PO KROKU ( DLA INSTALACJI NA GRUNCIE I POWYŻEJ 40 kw) 1. Projekt koncepcyjny 2.Wniosek wraz z załącznikami do zakładu energetycznego celem uzyskania warunków przyłączeniowych [ przydział mocy ] należy liczyć się z opłatą z opłatą 30 zł za 1kW mocy przyłączeniowej. 3.Warunki zabudowy niezbędne dla zabudowy od 40 kw. 4. Decyzja Uwarunkowań Środowiskowych - DUŚ 5. Karta informacyjna przedsięwzięcia. 6.Umowa na wykonanie projektu budowlanego. 7. Przygotowanie wniosku o dotację lub preferencyjny kredyt 8. Wystąpienie do URE o wydanie koncesji 9.Złożenie kompletu dokumentów przed przystąpieniem do aukcji, tzw. preselekcja 10. Udział w aukcji pod nadzorem eksperta. 11.Budowa instalacji fotowoltaicznej. 12.Przyłączenie instalacji do sieci energetycznej oraz przeprowadzenie niezbędnych testów i rozruch instalacji. 13.Odbiór robót przez inwestora i zakład energetyczny 14.Ubezpieczenie instalacji i podłączenie do monitoringu.

30 FARMA FOTOWOLTAICZNA MOC - 0,86 MWp

31 System Monitoringu KACO Powador pro-log

32 Falownik KACO POWADOR 10.0 TL3 37 sztuk paneli 250 Wp Wirtus II Moc instalacji 9,25 KWp ( zbudowana w marcu 2013 r. ) PRZYKŁADOWE REALIZACJE

33

34

35

36

37

38 dzień III IV V VI VII VIII IX X % ,5-2, ,4 +17

39 MIESIĄC III IV V VI VII VIII IX X Suma/kWh Suma z założeń pr Różnica % ,5% - 2,3% + 11% +26% +23% +1,4% +17% Średnia z 7 miesięcy + 10,37 %

40 INSTALACJA DACHOWA 5 KWh WARTOŚĆ INSTALACJI NETTO zł DOTACJA - 30 % REFUNDACJA RZECZYWISTE KOSZTY INSTALACJI zł MOC INSTALACJI - 5 kw ROCZNY UZYSK - 5,5 MWh UDZIAŁ KONSUMCJI WŁASNEJ - 70 % KONSUMCJA WŁASNA - 3,85 MWh SPRZEDAŻ DO SIECI - 1,65 MWh OBECNA CENA ENERGII BRUTTO (kwh) -0,60 zł ROCZNY WZROST CEN ENERGII -5% CENA ENERGII CZARNEJ WEDŁUG URE ( kwh) -0,20 zł PROCENT CENY SPRZEDAŻY ENERGII CZARNEJ - 80 % CENA SPRZEDAŻY ENERGII wg. USTAWY ( kwh) -0,16 zł REWALORYZACJA CENY ENERGII CZARNEJ - 2,5 % ZAOSZCZĘDZONE OPŁATY ZA ENERGIĘ (po 15 latach ) ,83 zł PRZYCHÓD Z ENERGII SPRZEDANEJ (po 15 latach ) -4734,02 zł PRZYCHÓD PO 15 LATACH ,83 zł CZAS ZWROTU INWESTYCJI 7 LAT

41 Grafen Jest to pojedyncza warstwa atomów węgla o niespotykanych właściwościach fizycznych i mechanicznych. Jest on 100 razy twardszy od stali charakteryzuje się niskim ciężarem właściwym, dużą elastycznością i wytrzymałością, wysokim przewodnictwem elektrycznym i cieplnym. Od krzemu wykorzystywanego w panelach fotowoltaicznych przewodzi prąd 50 razy lepie. Może być ponadto wykorzystany w systemach konwersji oraz magazynowania azynowania energii. Grafen absorbujący światło może wygenerować więcej elektronów zdolnych do przeniesienia energii elektrycznej. Maksymalna sprawność konwersji światła słonecznego w energię w przypadku tradycyjnego ogniwa fotowoltaicznego może wynieść ok. 30%, natomiast w przypadku ogniwa, w którym zastosujemy grafen, sprawność może wzrosnąć dwukrotnie.

42 PEROWSKITY Prace nad perowskitami podkreślają ich wyjątkowe właściwości jako materiału służącego do konwersji energii słonecznej. Zaletą ich jest fakt, że można je takż produkować. Kolejny plus perowskitów - to możilwość wykonania z nich elastycznych ogniw. Ogniwa perowskitowe można produkować dużo taniej niż tradycyjne ogniwa krzemowe. Ich produkcja nie jest tak energochłonna i nie wymaga wysokich temperatur. Olga Malinkiewicz, polska naukowiec pracująca na Uniwersytecie w Walencii, opracowała innowacyjną metodę ich pozyskiwania. Polka odebrała niedawno z rąk wiceprzewodniczącego Komisji Europejskiej Neelie Kroes nagrodę w prestiżowym konkursie Photonics21. gramwzielone.pl

43 fot. WWF Odnawialne Źródła Energii nie kosztują nas więcej niż energia oparta na węglu. Dzięki rozwojowi OZE moglibyśmy zahamować przyszły wzrost cen energii, a także zapewnić niezależność energetyczną. Z mitami na temat odnawialnych źródeł energii (OZE) rozprawia się najnowszy raport przygotowany przez międzynarodową organizację ekologiczną WWF. Polski rząd, ale też spora część parlamentarnej opozycji, uparcie bronią energetyki konwencjonalnej, opartej na węglu.tym samym podtrzymują mity na temat OZE, twierdząc na przekór faktom, że zwiększenie udziału energetyki odnawialnej jest nieopłacalne. Dowodem tego jest przyjęcie przez Radę Ministrów projektu ustawy o OZE, który zamiast promować czystą energię będzie wspierać spalanie biomasy z węglem i będzie dyskryminował energetykę obywatelską. Wciąż brakuje dobrej woli w zakresie transformacji polskiej energetyki w kierunku OZE, Można odnieść wrażenie, że duża grupa polskich polityków wręcz postanowiła obrzydzić opinii publicznej energetykę odnawialną. Dlatego postanowiliśmy w odpowiedzi na te zarzuty, przygotować polską wersję raportu w sprawie OZE, w którym znalazły się też analizy Instytutu Energetyki Odnawialnej (IEO). Fakty mówią same za siebie. Świat ma bogate zasoby energii odnawialnej. Szacuje się, że całkowity potencjał techniczny tej energii może stokrotnie przekraczać obecne światowe zapotrzebowanie na energię. W zależności od źródła, około 95% tego potencjału stanowią technologie słoneczne, tj. fotowoltaika (PV) i skoncentrowana energia słoneczna (CSP), a 2% energia wiatrowa. Natomiast w Polsce największy potencjał leży w energii wiatrowej, chociaż słońce, biogaz i inne rodzaje OZE również pełnią ważną rolę w tym Miksie

44 GDZIE SZUKAĆ INFORMACJI NA TEMAT FOTOWOLTAIKI ( Instytut Energii Odnawialnej )

45 DANE KONTAKTOWE Krzysztof Maszota doradca klienta biznesowego fotowoltaika tel
