1 Lely splendimo Kosiarki dyskowe innovators in agriculture

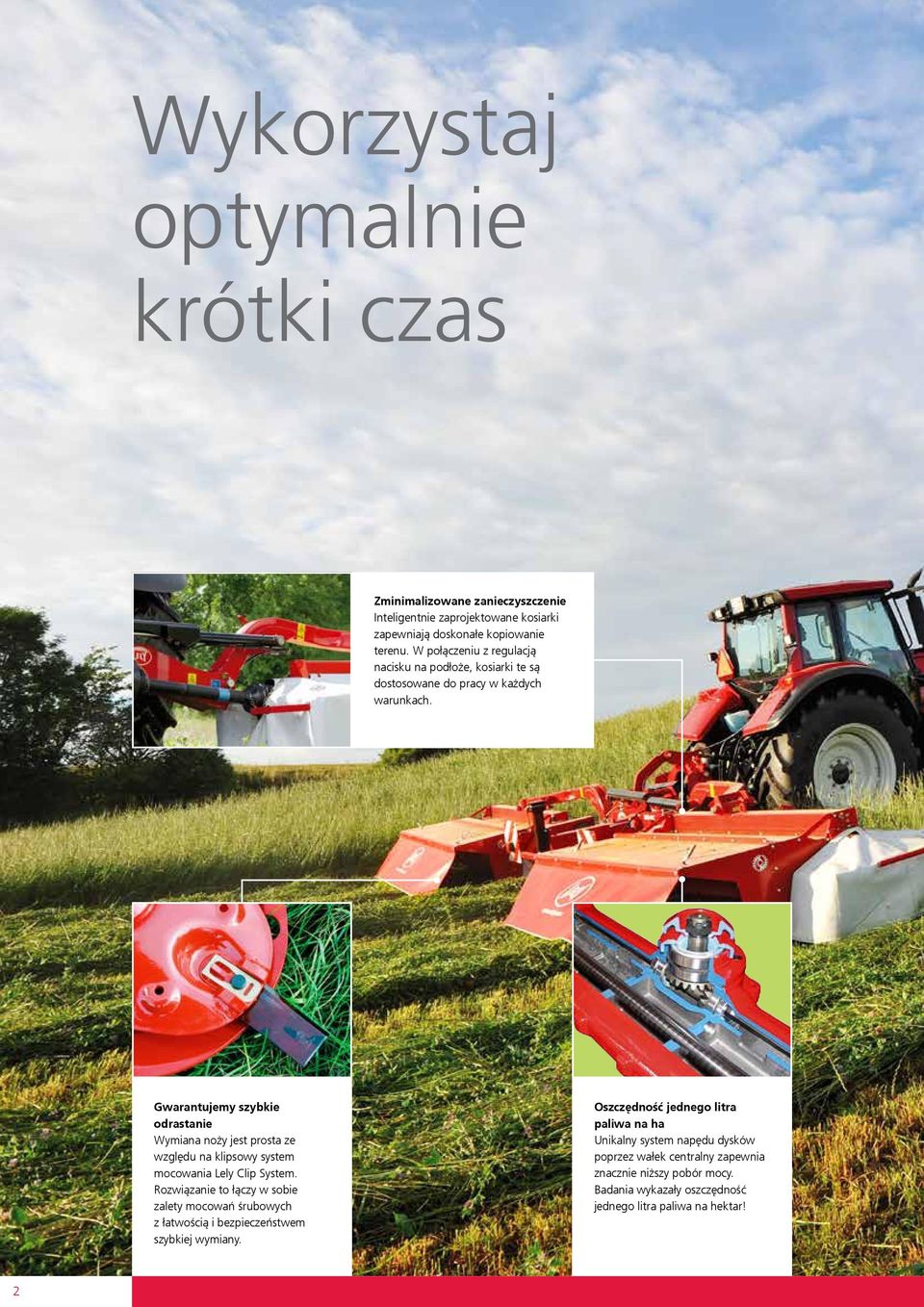

2 Wykorzystaj optymalnie krótki czas Zminimalizowane zanieczyszczenie Inteligentnie zaprojektowane kosiarki zapewniają doskonałe kopiowanie terenu. W połączeniu z regulacją nacisku na podłoże, kosiarki te są dostosowane do pracy w każdych warunkach. Gwarantujemy szybkie odrastanie Wymiana noży jest prosta ze względu na klipsowy system mocowania Lely Clip System. Rozwiązanie to łączy w sobie zalety mocowań śrubowych z łatwością i bezpieczeństwem szybkiej wymiany. Oszczędność jednego litra paliwa na ha Unikalny system napędu dysków poprzez wałek centralny zapewnia znacznie niższy pobór mocy. Badania wykazały oszczędność jednego litra paliwa na hektar! 2

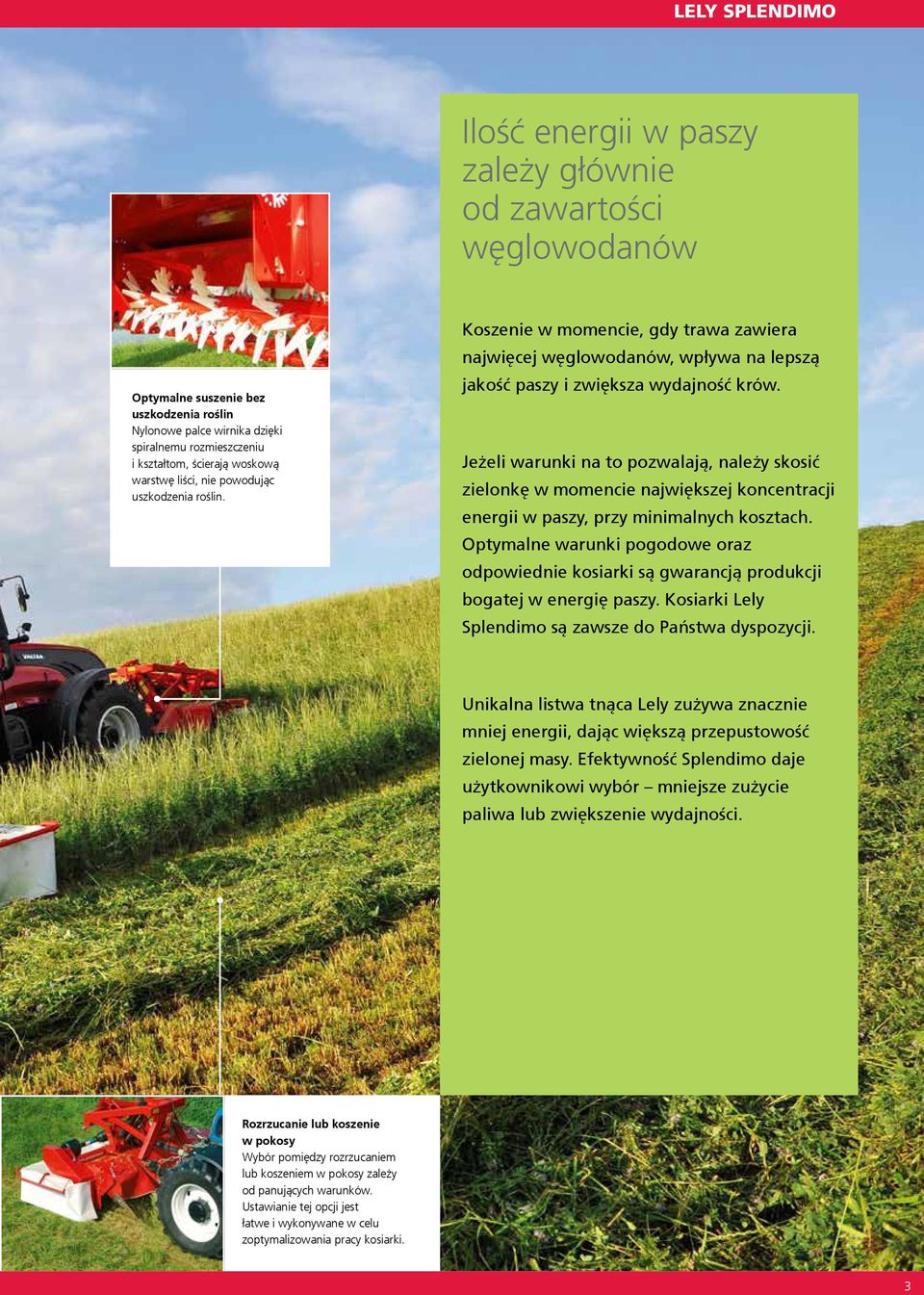

3 lely splendimo Ilość energii w paszy zależy głównie od zawartości węglowodanów Optymalne suszenie bez uszkodzenia roślin Nylonowe palce wirnika dzięki spiralnemu rozmieszczeniu i kształtom, ścierają woskową warstwę liści, nie powodując uszkodzenia roślin. Koszenie w momencie, gdy trawa zawiera najwięcej węglowodanów, wpływa na lepszą jakość paszy i zwiększa wydajność krów. Jeżeli warunki na to pozwalają, należy skosić zielonkę w momencie największej koncentracji energii w paszy, przy minimalnych kosztach. Optymalne warunki pogodowe oraz odpowiednie kosiarki są gwarancją produkcji bogatej w energię paszy. Kosiarki Lely Splendimo są zawsze do Państwa dyspozycji. Unikalna listwa tnąca Lely zużywa znacznie mniej energii, dając większą przepustowość zielonej masy. Efektywność Splendimo daje użytkownikowi wybór mniejsze zużycie paliwa lub zwiększenie wydajności. Rozrzucanie lub koszenie w pokosy Wybór pomiędzy rozrzucaniem lub koszeniem w pokosy zależy od panujących warunków. Ustawianie tej opcji jest łatwe i wykonywane w celu zoptymalizowania pracy kosiarki. 3

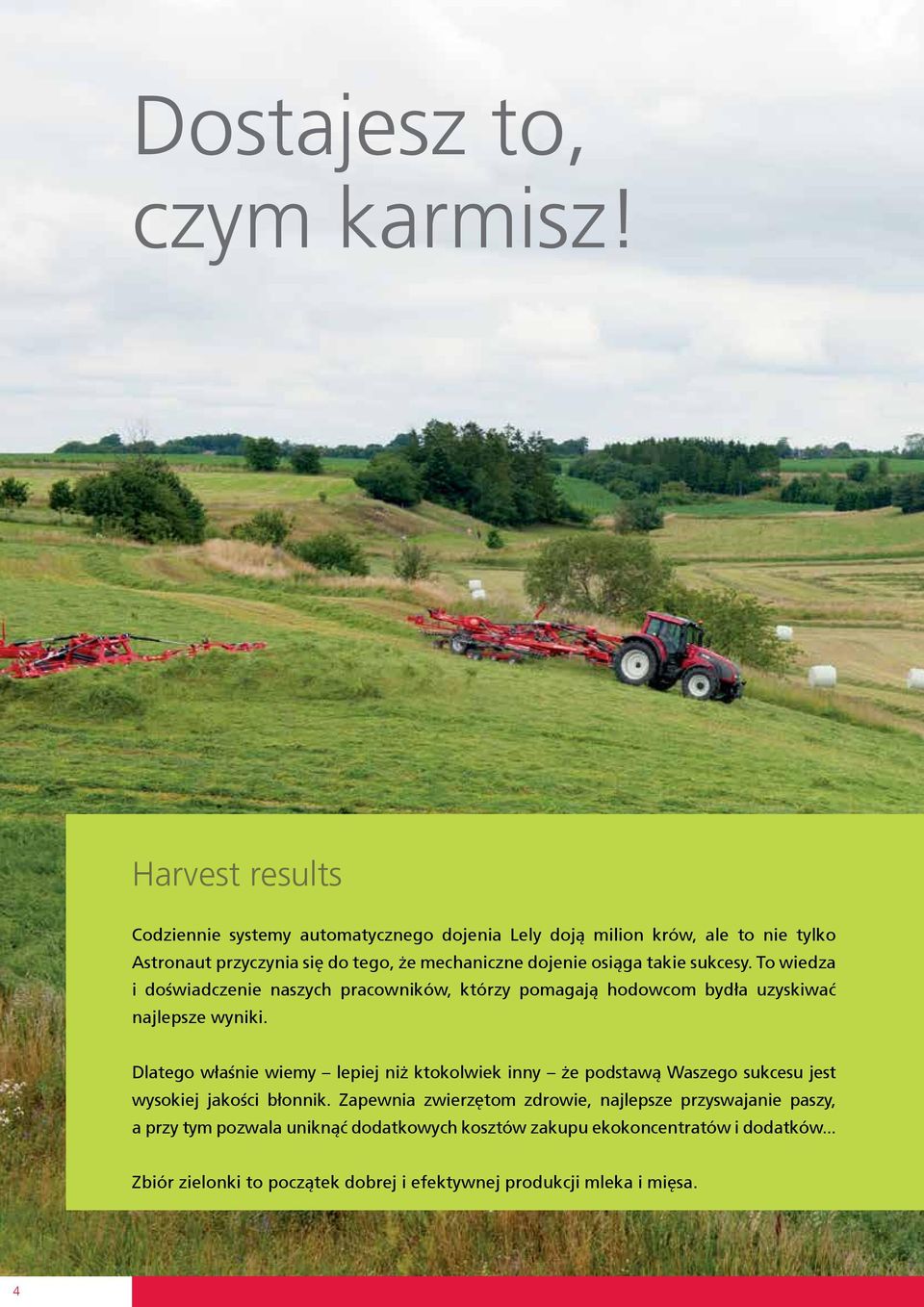

4 Dostajesz to, czym karmisz! Harvest results Codziennie systemy automatycznego dojenia Lely doją milion krów, ale to nie tylko Astronaut przyczynia się do tego, że mechaniczne dojenie osiąga takie sukcesy. To wiedza i doświadczenie naszych pracowników, którzy pomagają hodowcom bydła uzyskiwać najlepsze wyniki. Dlatego właśnie wiemy lepiej niż ktokolwiek inny że podstawą Waszego sukcesu jest wysokiej jakości błonnik. Zapewnia zwierzętom zdrowie, najlepsze przyswajanie paszy, a przy tym pozwala uniknąć dodatkowych kosztów zakupu ekokoncentratów i dodatków... Zbiór zielonki to początek dobrej i efektywnej produkcji mleka i mięsa. 4

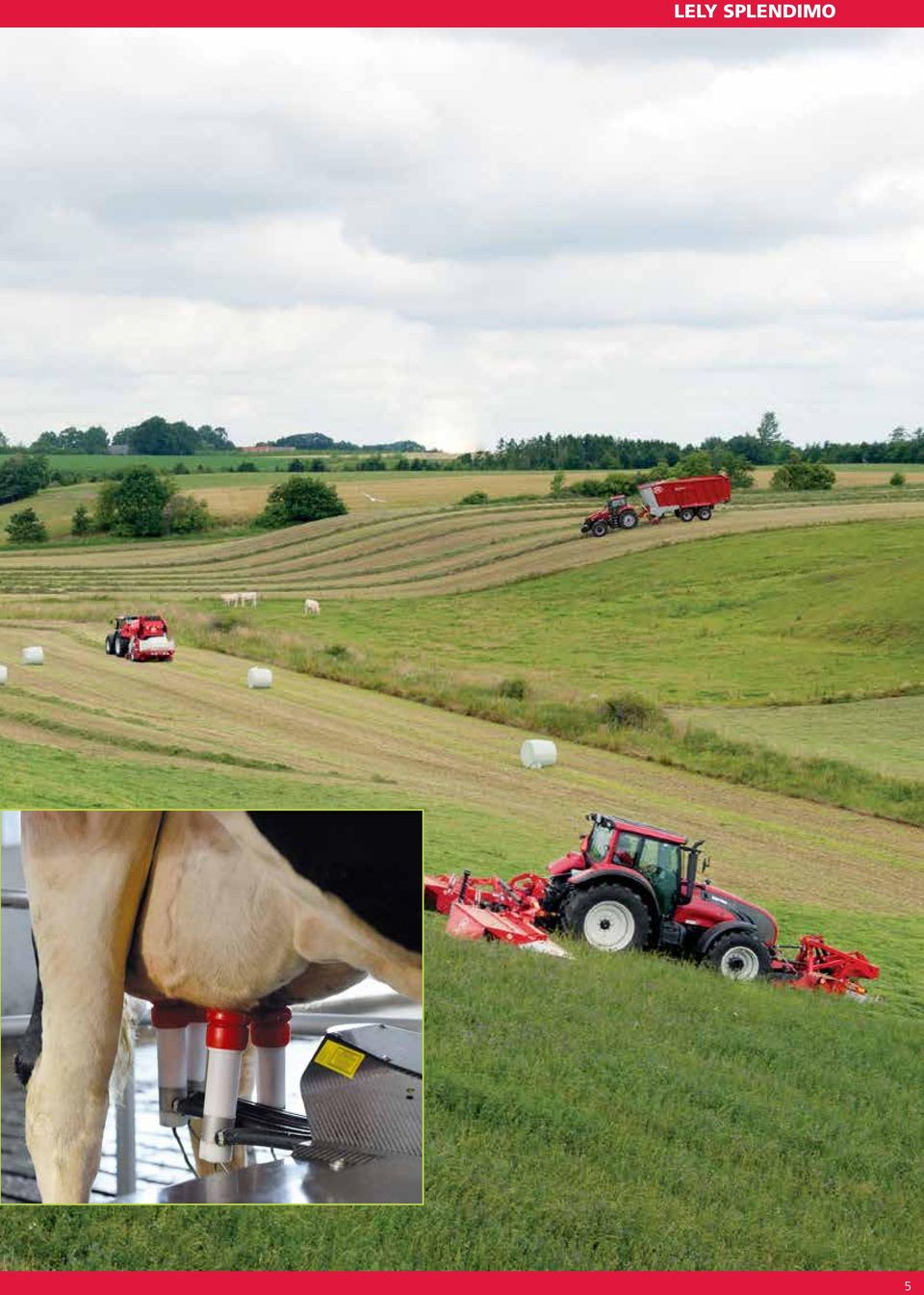

5 lely splendimo 5

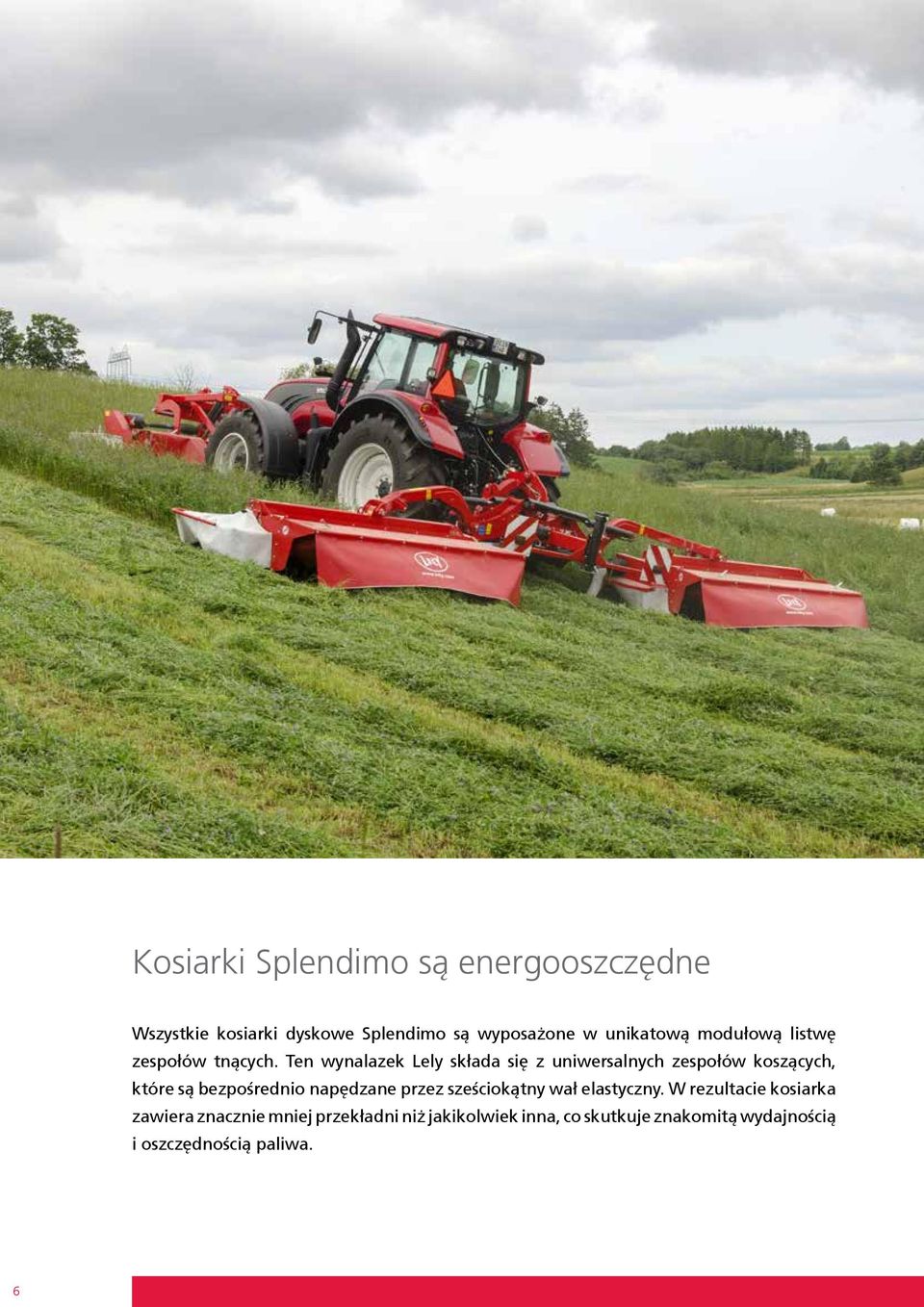

6 Kosiarki Splendimo są energooszczędne Wszystkie kosiarki dyskowe Splendimo są wyposażone w unikatową modułową listwę zespołów tnących. Ten wynalazek Lely składa się z uniwersalnych zespołów koszących, które są bezpośrednio napędzane przez sześciokątny wał elastyczny. W rezultacie kosiarka zawiera znacznie mniej przekładni niż jakikolwiek inna, co skutkuje znakomitą wydajnością i oszczędnością paliwa. 6

7 lely splendimo Modułowa i elastyczna Listwa nośna dysków tnących Splendimo składa się z modułówdysków, które obracają się w lewo albo w prawo oraz elementów dystansowych.wszystkie te elementy są połączone przy pomocy śruby ze stali chromowej. System zapewnia możliwość zestawienia dowolnej liczby dysków, różnorodny zakres szerokości roboczej, zmianę kierunku obrotów, proste przekazanie napędu. System ułatwia także serwisowanie maszyn wszystkie moduły są takie same (także w różnych modelach), a więc liczba części zamiennych ograniczona jest do minimum. Bezpośredni napęd zapewnia znakomitą wydajność Główną korzyścią listwy Splendimo jest unikatowy system napędu. Każdy dysk koszący napędzany jest bezpośrednio z wałka napędowego. W innych kosiarkach napęd przekazywany jest kolejno, przez przekładnie zębate dysków, co powoduje stratę energii. Sześciokątny wałek jest wykonany z wysokogatunkowej stali i przechodzi przez środek wszystkich dysków. Wał dostarcza potrzebną moc bezpośrednio do każdego dysku, dzięki czemu unika się strat. Oszczędność paliwa Listwa dysków tnących Lely ma o 15 procent-20 procent większą sprawność i niższe zużycie energii, w stosunku do konwencjonalnych rozwiązań. Im większe są szerokości robocze i liczba dysków koszących, tym różnica w sprawności na korzyść Splendimo rośnie. Jest to wyraźnie odczuwalne w zużyciu paliwa. Elastyczny wał doskonale pochłaniający uderzenia pozwala zapobiec przeciążeniu głównego napędu. Jeżeli dojdzie do poważnego przeciążenia dysku, sześciokątny wałek chroni pozostałe elementy, skręcając się lub, w przypadku znacznego obciążenia, łamiąc się. Przy konwencjonalnych przyrządach tnących, napędzanych kołem zębatym, potrzeba co najmniej dwóch przekładni pomiędzy dwoma sąsiednimi dyskami kosiarki. Każda przekładnia powoduje 5 procent straty mocy na skutek tarcia i taka strata będzie rosła proporcjonalnie do przenoszonej mocy. Listwa dysków tnących jest zaprojektowana w ten sposób, że osie obrotu dysków są umieszczone blisko przedniej części listwy. Dzięki temu nóż tnie trawę w zakresie obrotu o niemal 180 stopni, co pozwala na większy odstęp między dyskami. Zachodzące na siebie 120 mm noże kosiarki Splendimo są nieporównywalne z innymi dostępnymi na rynku. Każdy zespół koszący jest konserwowany smarem i szczelnie zamknięty. Nawet przy ekstremalnych kątach pracy smar pozostaje w przekładniach i nie wypływa na jedną stronę przyrządu tnącego, jak to się dzieje w przypadku konwencjonalnych narzędzi tnących. 7

8 Splendimo Clip łatwa wymiana noży w kosiarce Regularna wymiana noży w kosiarce jest niezbędna dla zapewnienia właściwego wzorca koszenia, a także właściwego odrastania. W przeszłości wymyślono kilka systemów szybkiej wymiany noży, ale zwykle nie były one pozbawione wad. Innowacyjne podejście Lely doprowadziło do powstania klipsa Splendimo bardzo prostego wynalazku, który zapewnia regularną, łatwą i przede wszystkim bezpieczną wymianę noży w kosiarce. Bezpiecznie, solidnie i w prosty sposób. 8

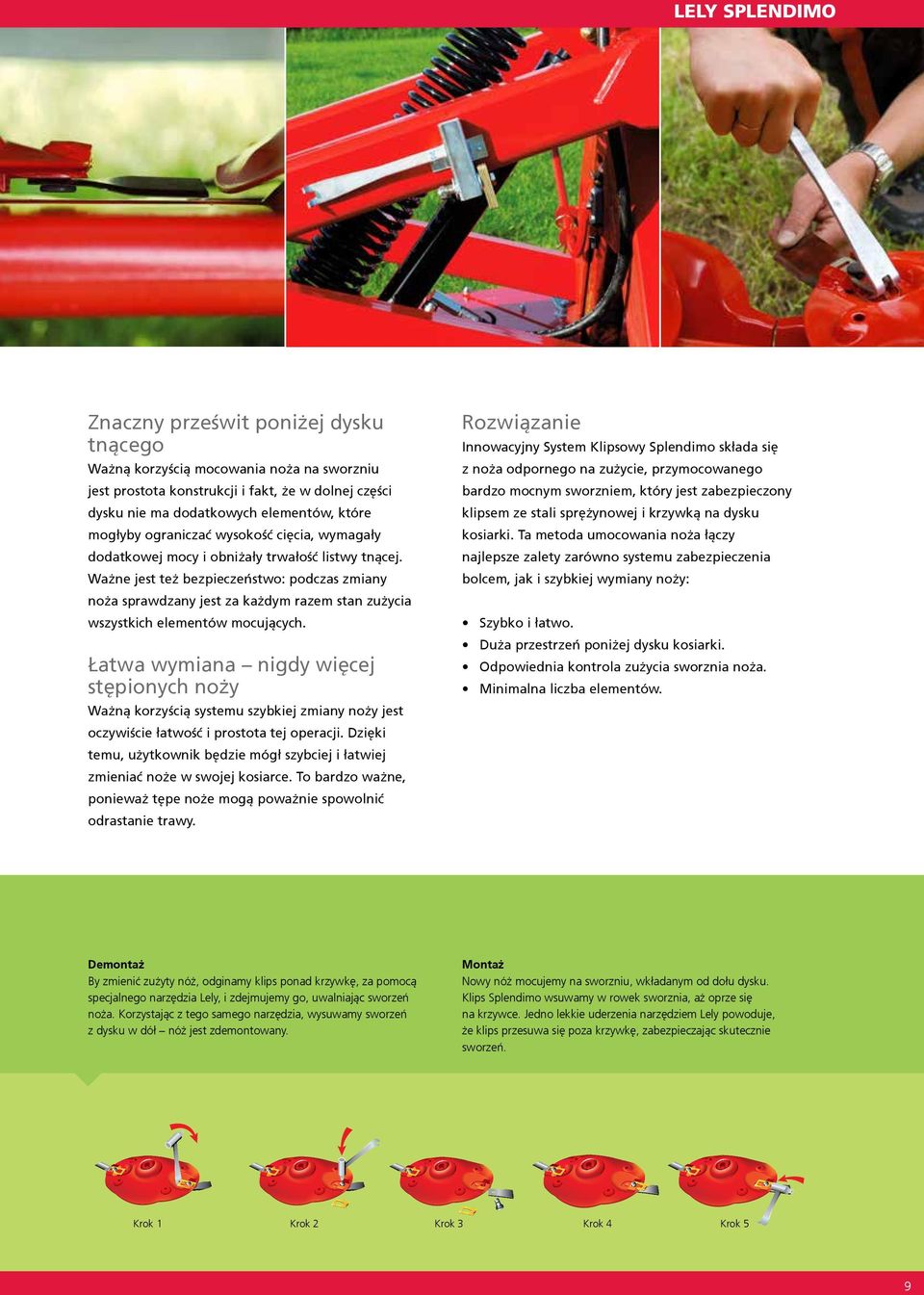

9 lely splendimo Znaczny prześwit poniżej dysku tnącego Ważną korzyścią mocowania noża na sworzniu jest prostota konstrukcji i fakt, że w dolnej części dysku nie ma dodatkowych elementów, które mogłyby ograniczać wysokość cięcia, wymagały dodatkowej mocy i obniżały trwałość listwy tnącej. Ważne jest też bezpieczeństwo: podczas zmiany noża sprawdzany jest za każdym razem stan zużycia wszystkich elementów mocujących. Łatwa wymiana nigdy więcej stępionych noży Ważną korzyścią systemu szybkiej zmiany noży jest oczywiście łatwość i prostota tej operacji. Dzięki temu, użytkownik będzie mógł szybciej i łatwiej zmieniać noże w swojej kosiarce. To bardzo ważne, ponieważ tępe noże mogą poważnie spowolnić odrastanie trawy. Rozwiązanie Innowacyjny System Klipsowy Splendimo składa się z noża odpornego na zużycie, przymocowanego bardzo mocnym sworzniem, który jest zabezpieczony klipsem ze stali sprężynowej i krzywką na dysku kosiarki. Ta metoda umocowania noża łączy najlepsze zalety zarówno systemu zabezpieczenia bolcem, jak i szybkiej wymiany noży: Szybko i łatwo. Duża przestrzeń poniżej dysku kosiarki. Odpowiednia kontrola zużycia sworznia noża. Minimalna liczba elementów. Demontaż By zmienić zużyty nóż, odginamy klips ponad krzywkę, za pomocą specjalnego narzędzia Lely, i zdejmujemy go, uwalniając sworzeń noża. Korzystając z tego samego narzędzia, wysuwamy sworzeń z dysku w dół nóż jest zdemontowany. Montaż Nowy nóż mocujemy na sworzniu, wkładanym od dołu dysku. Klips Splendimo wsuwamy w rowek sworznia, aż oprze się na krzywce. Jedno lekkie uderzenia narzędziem Lely powoduje, że klips przesuwa się poza krzywkę, zabezpieczając skutecznie sworzeń. Krok 1 Krok 2 Krok 3 Krok 4 Krok 5 9

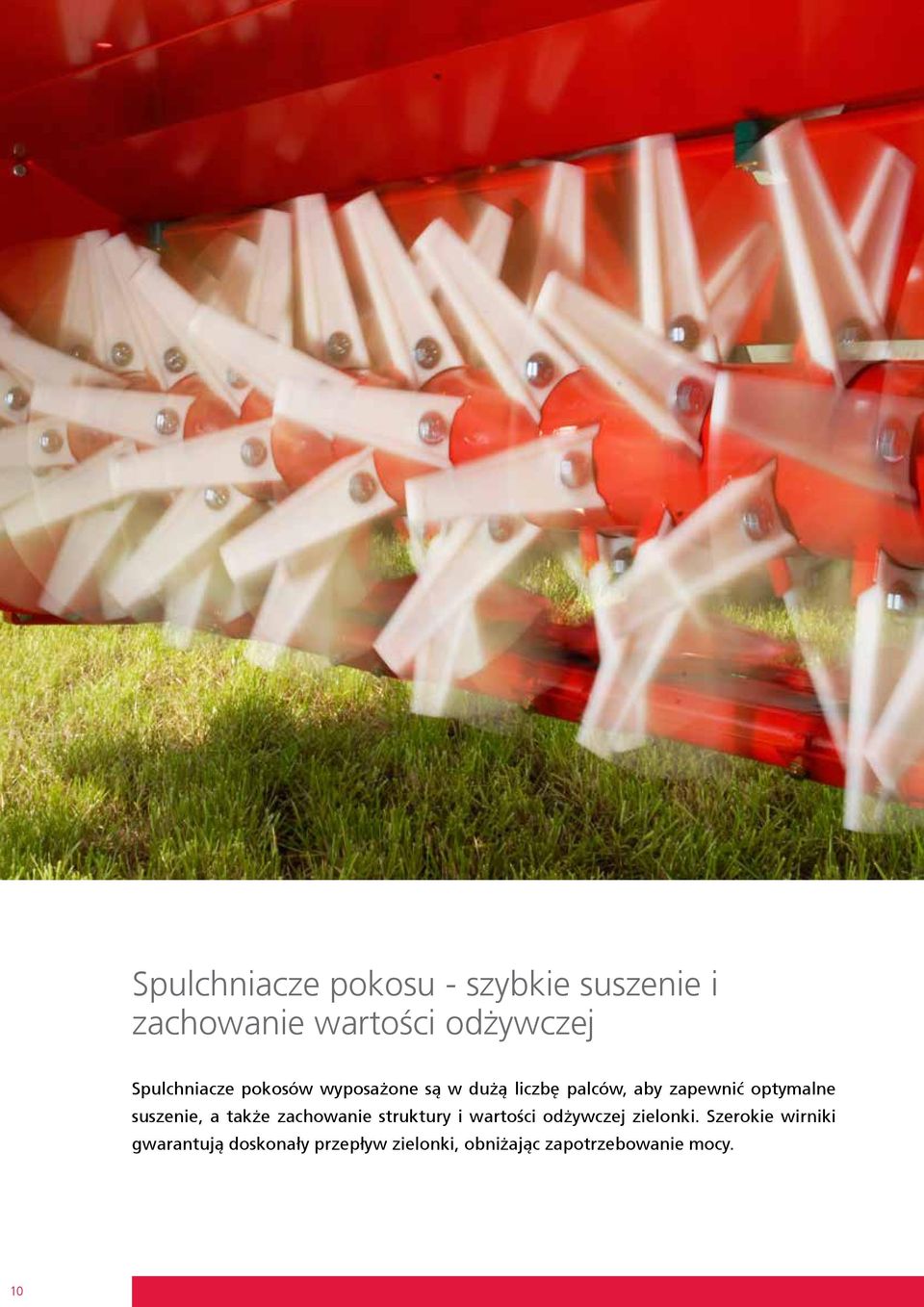

10 Spulchniacze pokosu - szybkie suszenie i zachowanie wartości odżywczej Spulchniacze pokosów wyposażone są w dużą liczbę palców, aby zapewnić optymalne suszenie, a także zachowanie struktury i wartości odżywczej zielonki. Szerokie wirniki gwarantują doskonały przepływ zielonki, obniżając zapotrzebowanie mocy. 10

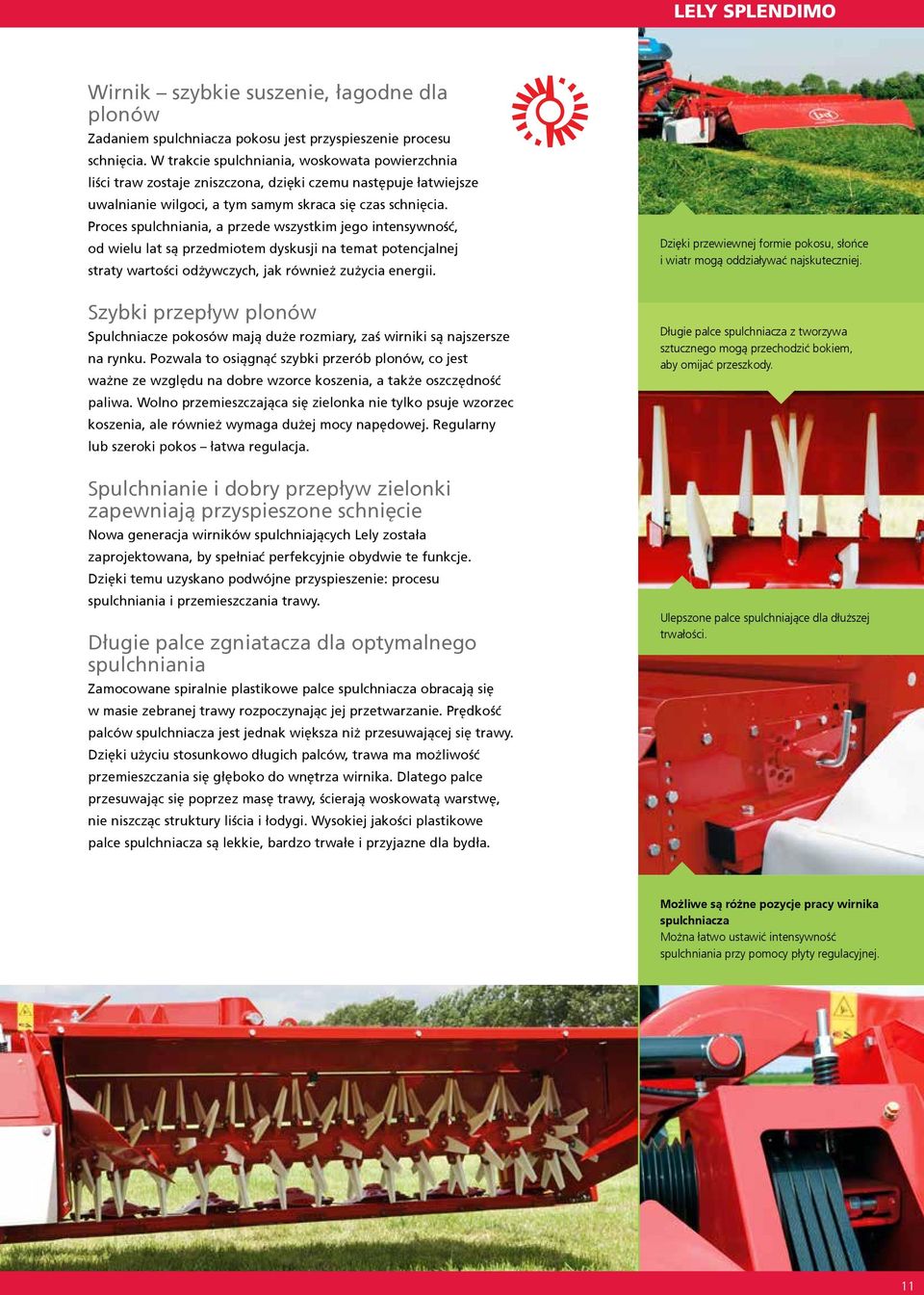

11 lely splendimo Wirnik szybkie suszenie, łagodne dla plonów Zadaniem spulchniacza pokosu jest przyspieszenie procesu schnięcia. W trakcie spulchniania, woskowata powierzchnia liści traw zostaje zniszczona, dzięki czemu następuje łatwiejsze uwalnianie wilgoci, a tym samym skraca się czas schnięcia. Proces spulchniania, a przede wszystkim jego intensywność, od wielu lat są przedmiotem dyskusji na temat potencjalnej straty wartości odżywczych, jak również zużycia energii. Szybki przepływ plonów Spulchniacze pokosów mają duże rozmiary, zaś wirniki są najszersze na rynku. Pozwala to osiągnąć szybki przerób plonów, co jest ważne ze względu na dobre wzorce koszenia, a także oszczędność paliwa. Wolno przemieszczająca się zielonka nie tylko psuje wzorzec koszenia, ale również wymaga dużej mocy napędowej. Regularny lub szeroki pokos łatwa regulacja. Spulchnianie i dobry przepływ zielonki zapewniają przyspieszone schnięcie Nowa generacja wirników spulchniających Lely została zaprojektowana, by spełniać perfekcyjnie obydwie te funkcje. Dzięki temu uzyskano podwójne przyspieszenie: procesu spulchniania i przemieszczania trawy. Długie palce zgniatacza dla optymalnego spulchniania Zamocowane spiralnie plastikowe palce spulchniacza obracają się w masie zebranej trawy rozpoczynając jej przetwarzanie. Prędkość palców spulchniacza jest jednak większa niż przesuwającej się trawy. Dzięki użyciu stosunkowo długich palców, trawa ma możliwość przemieszczania się głęboko do wnętrza wirnika. Dlatego palce przesuwając się poprzez masę trawy, ścierają woskowatą warstwę, nie niszcząc struktury liścia i łodygi. Wysokiej jakości plastikowe palce spulchniacza są lekkie, bardzo trwałe i przyjazne dla bydła. Dzięki przewiewnej formie pokosu, słońce i wiatr mogą oddziaływać najskuteczniej. Długie palce spulchniacza z tworzywa sztucznego mogą przechodzić bokiem, aby omijać przeszkody. Ulepszone palce spulchniające dla dłuższej trwałości. Możliwe są różne pozycje pracy wirnika spulchniacza Można łatwo ustawić intensywność spulchniania przy pomocy płyty regulacyjnej. 11

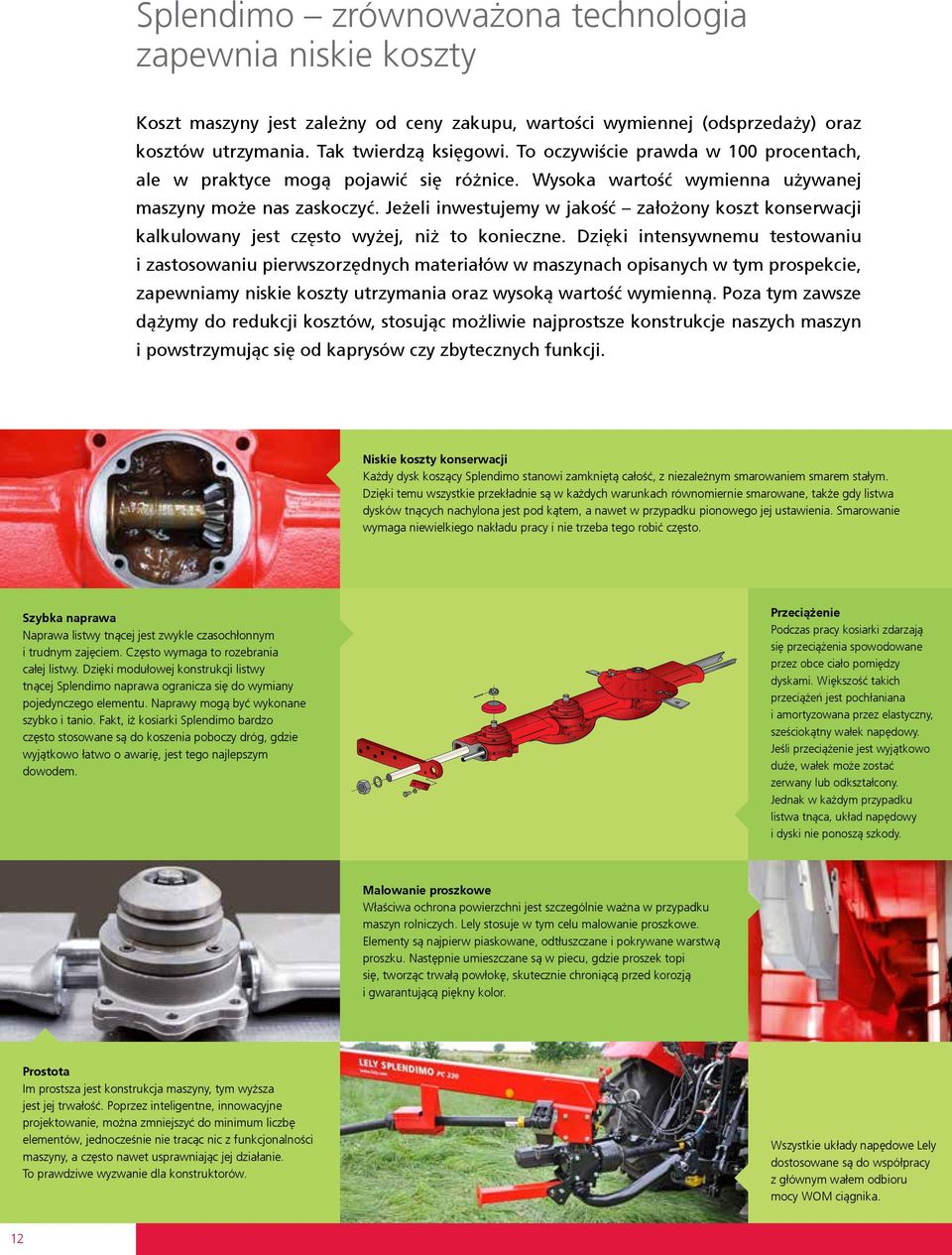

12 Splendimo zrównoważona technologia zapewnia niskie koszty Koszt maszyny jest zależny od ceny zakupu, wartości wymiennej (odsprzedaży) oraz kosztów utrzymania. Tak twierdzą księgowi. To oczywiście prawda w 100 procentach, ale w praktyce mogą pojawić się różnice. Wysoka wartość wymienna używanej maszyny może nas zaskoczyć. Jeżeli inwestujemy w jakość założony koszt konserwacji kalkulowany jest często wyżej, niż to konieczne. Dzięki intensywnemu testowaniu i zastosowaniu pierwszorzędnych materiałów w maszynach opisanych w tym prospekcie, zapewniamy niskie koszty utrzymania oraz wysoką wartość wymienną. Poza tym zawsze dążymy do redukcji kosztów, stosując możliwie najprostsze konstrukcje naszych maszyn i powstrzymując się od kaprysów czy zbytecznych funkcji. Niskie koszty konserwacji Każdy dysk koszący Splendimo stanowi zamkniętą całość, z niezależnym smarowaniem smarem stałym. Dzięki temu wszystkie przekładnie są w każdych warunkach równomiernie smarowane, także gdy listwa dysków tnących nachylona jest pod kątem, a nawet w przypadku pionowego jej ustawienia. Smarowanie wymaga niewielkiego nakładu pracy i nie trzeba tego robić często. Szybka naprawa Naprawa listwy tnącej jest zwykle czasochłonnym i trudnym zajęciem. Często wymaga to rozebrania całej listwy. Dzięki modułowej konstrukcji listwy tnącej Splendimo naprawa ogranicza się do wymiany pojedynczego elementu. Naprawy mogą być wykonane szybko i tanio. Fakt, iż kosiarki Splendimo bardzo często stosowane są do koszenia poboczy dróg, gdzie wyjątkowo łatwo o awarię, jest tego najlepszym dowodem. Przeciążenie Podczas pracy kosiarki zdarzają się przeciążenia spowodowane przez obce ciało pomiędzy dyskami. Większość takich przeciążeń jest pochłaniana i amortyzowana przez elastyczny, sześciokątny wałek napędowy. Jeśli przeciążenie jest wyjątkowo duże, wałek może zostać zerwany lub odkształcony. Jednak w każdym przypadku listwa tnąca, układ napędowy i dyski nie ponoszą szkody. Malowanie proszkowe Właściwa ochrona powierzchni jest szczególnie ważna w przypadku maszyn rolniczych. Lely stosuje w tym celu malowanie proszkowe. Elementy są najpierw piaskowane, odtłuszczane i pokrywane warstwą proszku. Następnie umieszczane są w piecu, gdzie proszek topi się, tworząc trwałą powłokę, skutecznie chroniącą przed korozją i gwarantującą piękny kolor. Prostota Im prostsza jest konstrukcja maszyny, tym wyższa jest jej trwałość. Poprzez inteligentne, innowacyjne projektowanie, można zmniejszyć do minimum liczbę elementów, jednocześnie nie tracąc nic z funkcjonalności maszyny, a często nawet usprawniając jej działanie. To prawdziwe wyzwanie dla konstruktorów. Wszystkie układy napędowe Lely dostosowane są do współpracy z głównym wałem odbioru mocy WOM ciągnika. 12

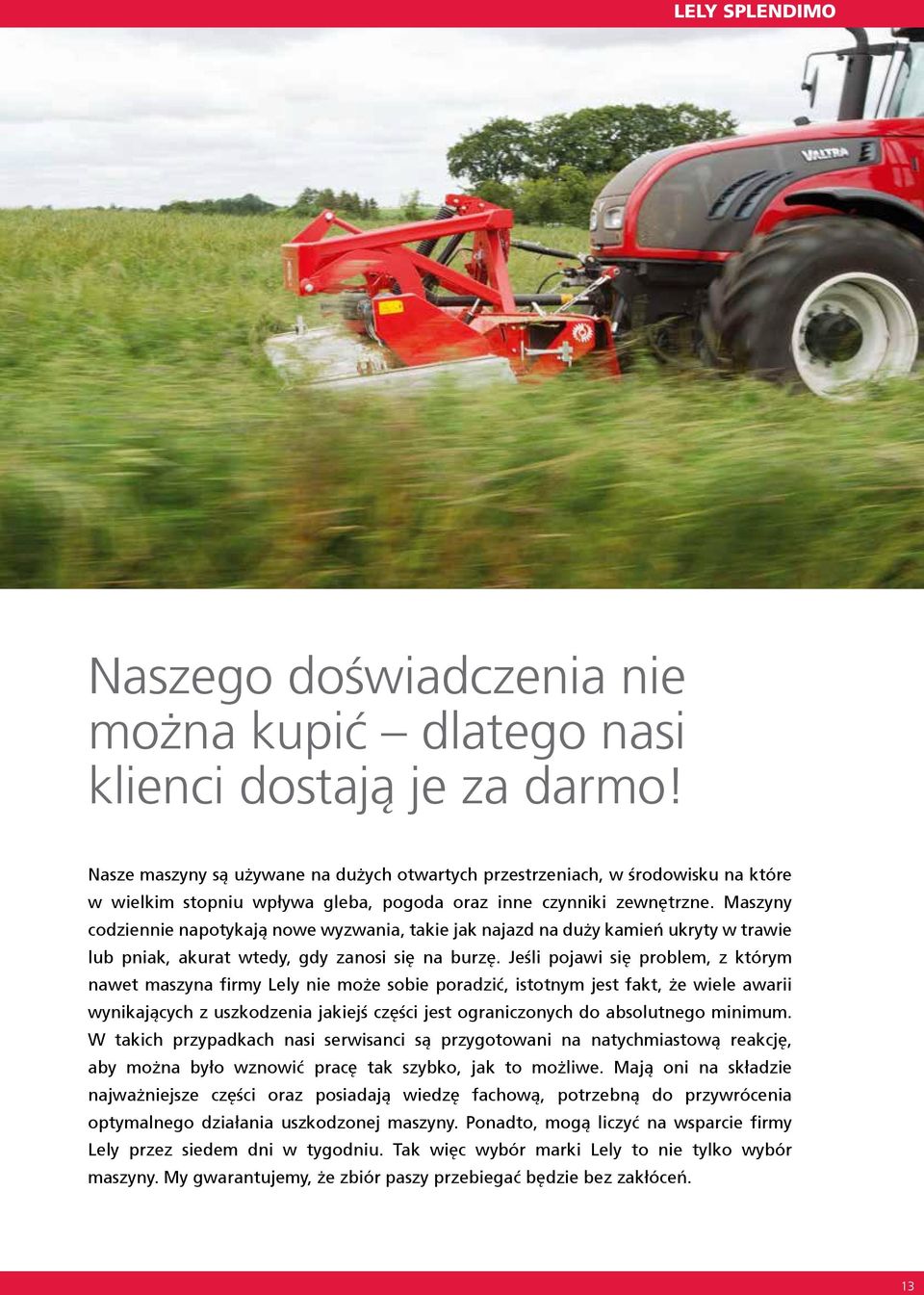

13 lely splendimo Naszego doświadczenia nie można kupić dlatego nasi klienci dostają je za darmo! Nasze maszyny są używane na dużych otwartych przestrzeniach, w środowisku na które w wielkim stopniu wpływa gleba, pogoda oraz inne czynniki zewnętrzne. Maszyny codziennie napotykają nowe wyzwania, takie jak najazd na duży kamień ukryty w trawie lub pniak, akurat wtedy, gdy zanosi się na burzę. Jeśli pojawi się problem, z którym nawet maszyna firmy Lely nie może sobie poradzić, istotnym jest fakt, że wiele awarii wynikających z uszkodzenia jakiejś części jest ograniczonych do absolutnego minimum. W takich przypadkach nasi serwisanci są przygotowani na natychmiastową reakcję, aby można było wznowić pracę tak szybko, jak to możliwe. Mają oni na składzie najważniejsze części oraz posiadają wiedzę fachową, potrzebną do przywrócenia optymalnego działania uszkodzonej maszyny. Ponadto, mogą liczyć na wsparcie firmy Lely przez siedem dni w tygodniu. Tak więc wybór marki Lely to nie tylko wybór maszyny. My gwarantujemy, że zbiór paszy przebiegać będzie bez zakłóceń. 13

14 14

15 lely splendimo 15

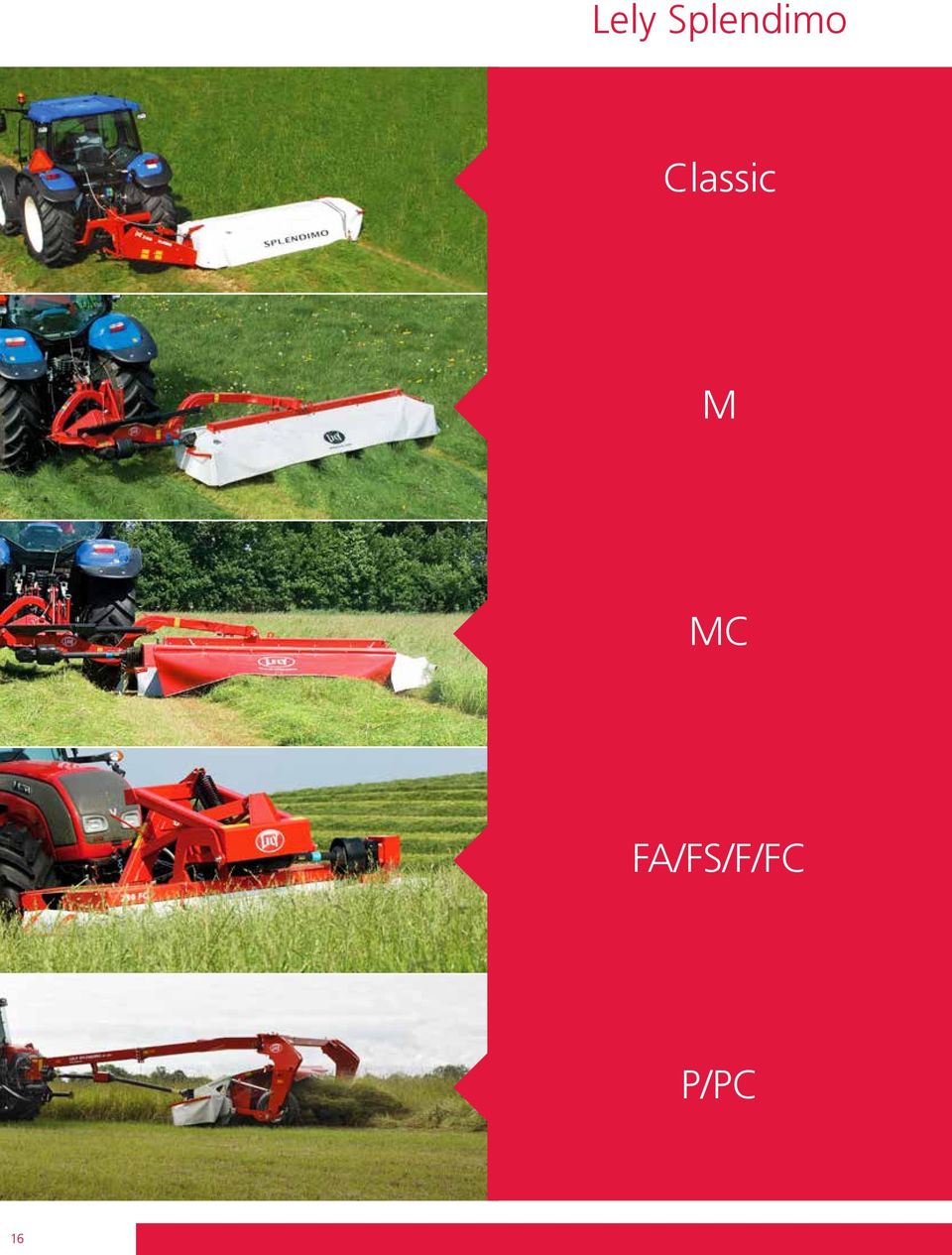

16 Lely Splendimo Classic M MC FA/FS/F/FC P/PC 16

17 lely splendimo Lely Splendimo Classic Seria kosiarek z napędem bocznym, wyposażonych w siłownik hydrauliczny unoszący listwę tnącą do pozycji transportowej lub zawracania na końcu pola. Modele Classic 205 i 240 są dostępne w wersjach HD. Opis Techniczny SPLENDIMO (HD) 240 (HD) Szerokość robocza (m) 1,65 2,05 2,40 2,80 3,20 Masa (kg) Zapotrzebowanie mocy (kw) Szerokość pokosu (m) 0,80 1,40 1,20 1,80 1,60 2,15 1,80 2,55 2,00 2,95 Kategoria zaczepu II II II II II Lely Splendimo M Nowoczesne i bardzo stabilne kosiarki, z centralnym zawieszeniem. Wyposażone w górny napęd i siłownik hydrauliczny unoszący listwę tnącą do pozycji transportowej lub pozycji zawracania na końcu pola oraz regulowany nacisk na podłoże. Opis Techniczny SPLENDIMO 280 M 320 M 360 M 900 M Szerokość robocza (m) 2,80 3,20 3,60 8,85 Masa (kg) Zapotrzebowanie mocy (kw) Szerokość pokosu (m) 1,60 2,20 2,10 2,60 3,00 3,35 2,10 2,60 Kategoria zaczepu II II II III Lely Splendimo MC Kosiarka, która sprawdziła się we wszystkich warunkach pracy. Posiada centralne zawieszenie z łatwo dostępnym regulatorem nacisku na grunt oraz siłownik hydrauliczny do unoszenia maszyny podczas pracy przy krawędzi koszonego obszaru i do składania maszyny do transportu. Model 240 MCR posiada także gumowy zgniatacz walcowy. Wszystkie pozostałe modele wyposażone są w zgniatacze z nylonowymi palcami osadzonymi na szerokim wirniku. Opis Techniczny SPLENDIMO 240 MC 240 MCR 280 MC 320 MC 900 MC Szerokość robocza (m) 2,40 2,40 2,80 3,20 8,90 Masa (kg) Zapotrzebowanie mocy (kw) Szerokość pokosu (m) 0,70 2,40 0,70 2,40 1,20 2,80 1,40 3,20 1,40 3,20 Kategoria zaczepu II II II II III Lely Splendimo FA/FS/F/FC Przednie kosiarki Splendimo dostępne są w kilku wersjach i szerokościach roboczych: od 2,40 m do 3,20 m. Model FC posiada zgniatacz typu Impeller. Model 260 FA jest przeznaczony do pracy na obszarach górskich, 300 FS na łąkach z zerowym wypasem, a modele HD do koszenia poboczy dróg i odłogów. Opis Techniczny SPLENDIMO 240 F HD 260 FA 280 F (HD) 280 FC 300 FS 320 F 320 FC Szerokość robocza (m) 2,40 2,60 2,80 2,80 3,00 3,20 3,20 Masa (kg) Zapotrzebowanie mocy (kw) Szerokość pokosu (m) 1,20 2,15 1,00 1,40 2,55 1,20 2,80 1,00 2,95 1,20 3,20 Kategoria zaczepu ISO I ISO ISO ISO ISO ISO Lely Splendimo P/PC Gama modeli obejmuje urządzenia o czterech szerokościach roboczych, ze zgniataczem lub bez. Do wyboru są dwa rodzaje zgniataczy: ze stalowymi palcami lub montowane w modelach oznaczonych literą R zgniatacze walcowe, również wykonane ze stali. Modele z oznaczeniem S mogą pracować po obu stronach ciągnika. Opis Techniczny SPLENDIMO PC 330 (S/R) PC 370 (S/RS) 550 P Szerokość robocza (m) 3,25 3,65 5,50 Masa (kg) (1.950/2.050) (2.260) Zapotrzebowanie mocy (kw) Szerokość pokosu (m) 1,00 2,20 1,30 2,40 4,90 Kategoria zaczepu II II II 17

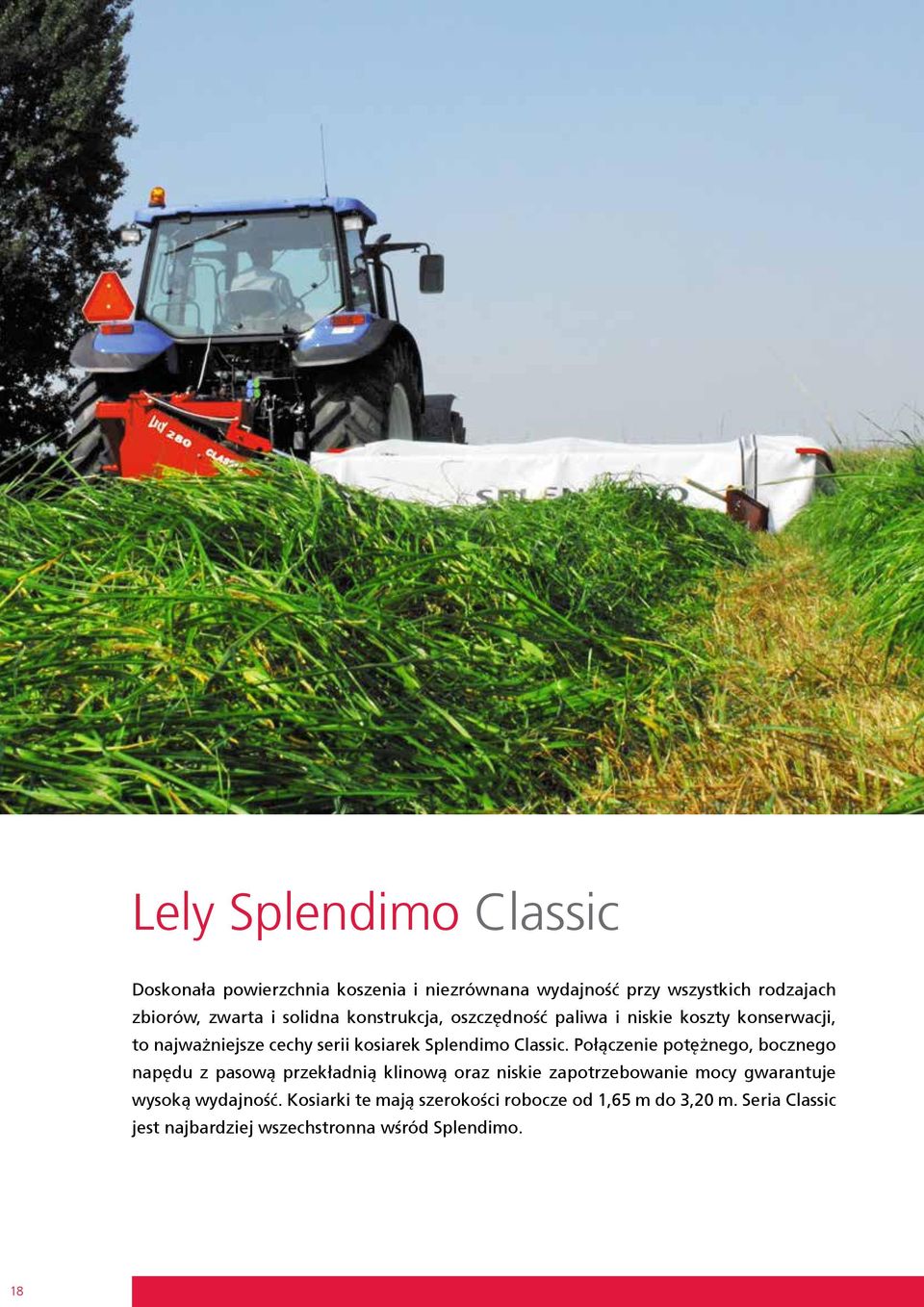

18 Lely Splendimo Classic Doskonała powierzchnia koszenia i niezrównana wydajność przy wszystkich rodzajach zbiorów, zwarta i solidna konstrukcja, oszczędność paliwa i niskie koszty konserwacji, to najważniejsze cechy serii kosiarek Splendimo Classic. Połączenie potężnego, bocznego napędu z pasową przekładnią klinową oraz niskie zapotrzebowanie mocy gwarantuje wysoką wydajność. Kosiarki te mają szerokości robocze od 1,65 m do 3,20 m. Seria Classic jest najbardziej wszechstronna wśród Splendimo. 18

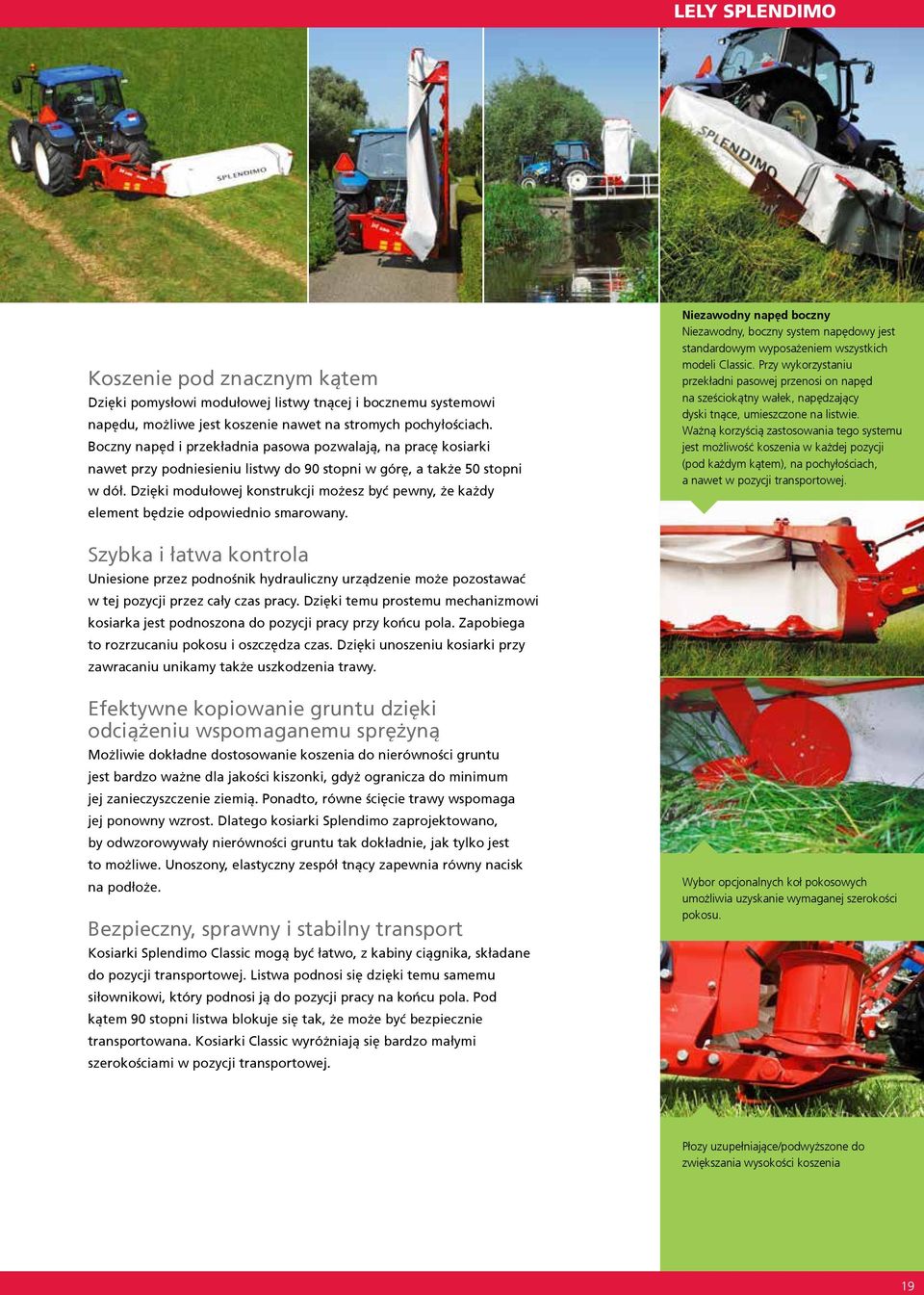

19 lely splendimo Koszenie pod znacznym kątem Dzięki pomysłowi modułowej listwy tnącej i bocznemu systemowi napędu, możliwe jest koszenie nawet na stromych pochyłościach. Boczny napęd i przekładnia pasowa pozwalają, na pracę kosiarki nawet przy podniesieniu listwy do 90 stopni w górę, a także 50 stopni w dół. Dzięki modułowej konstrukcji możesz być pewny, że każdy element będzie odpowiednio smarowany. Niezawodny napęd boczny Niezawodny, boczny system napędowy jest standardowym wyposażeniem wszystkich modeli Classic. Przy wykorzystaniu przekładni pasowej przenosi on napęd na sześciokątny wałek, napędzający dyski tnące, umieszczone na listwie. Ważną korzyścią zastosowania tego systemu jest możliwość koszenia w każdej pozycji (pod każdym kątem), na pochyłościach, a nawet w pozycji transportowej. Szybka i łatwa kontrola Uniesione przez podnośnik hydrauliczny urządzenie może pozostawać w tej pozycji przez cały czas pracy. Dzięki temu prostemu mechanizmowi kosiarka jest podnoszona do pozycji pracy przy końcu pola. Zapobiega to rozrzucaniu pokosu i oszczędza czas. Dzięki unoszeniu kosiarki przy zawracaniu unikamy także uszkodzenia trawy. Efektywne kopiowanie gruntu dzięki odciążeniu wspomaganemu sprężyną Możliwie dokładne dostosowanie koszenia do nierówności gruntu jest bardzo ważne dla jakości kiszonki, gdyż ogranicza do minimum jej zanieczyszczenie ziemią. Ponadto, równe ścięcie trawy wspomaga jej ponowny wzrost. Dlatego kosiarki Splendimo zaprojektowano, by odwzorowywały nierówności gruntu tak dokładnie, jak tylko jest to możliwe. Unoszony, elastyczny zespół tnący zapewnia równy nacisk na podłoże. Bezpieczny, sprawny i stabilny transport Kosiarki Splendimo Classic mogą być łatwo, z kabiny ciągnika, składane do pozycji transportowej. Listwa podnosi się dzięki temu samemu siłownikowi, który podnosi ją do pozycji pracy na końcu pola. Pod kątem 90 stopni listwa blokuje się tak, że może być bezpiecznie transportowana. Kosiarki Classic wyróżniają się bardzo małymi szerokościami w pozycji transportowej. Wybor opcjonalnych koł pokosowych umożliwia uzyskanie wymaganej szerokości pokosu. Płozy uzupełniające/podwyższone do zwiększania wysokości koszenia 19

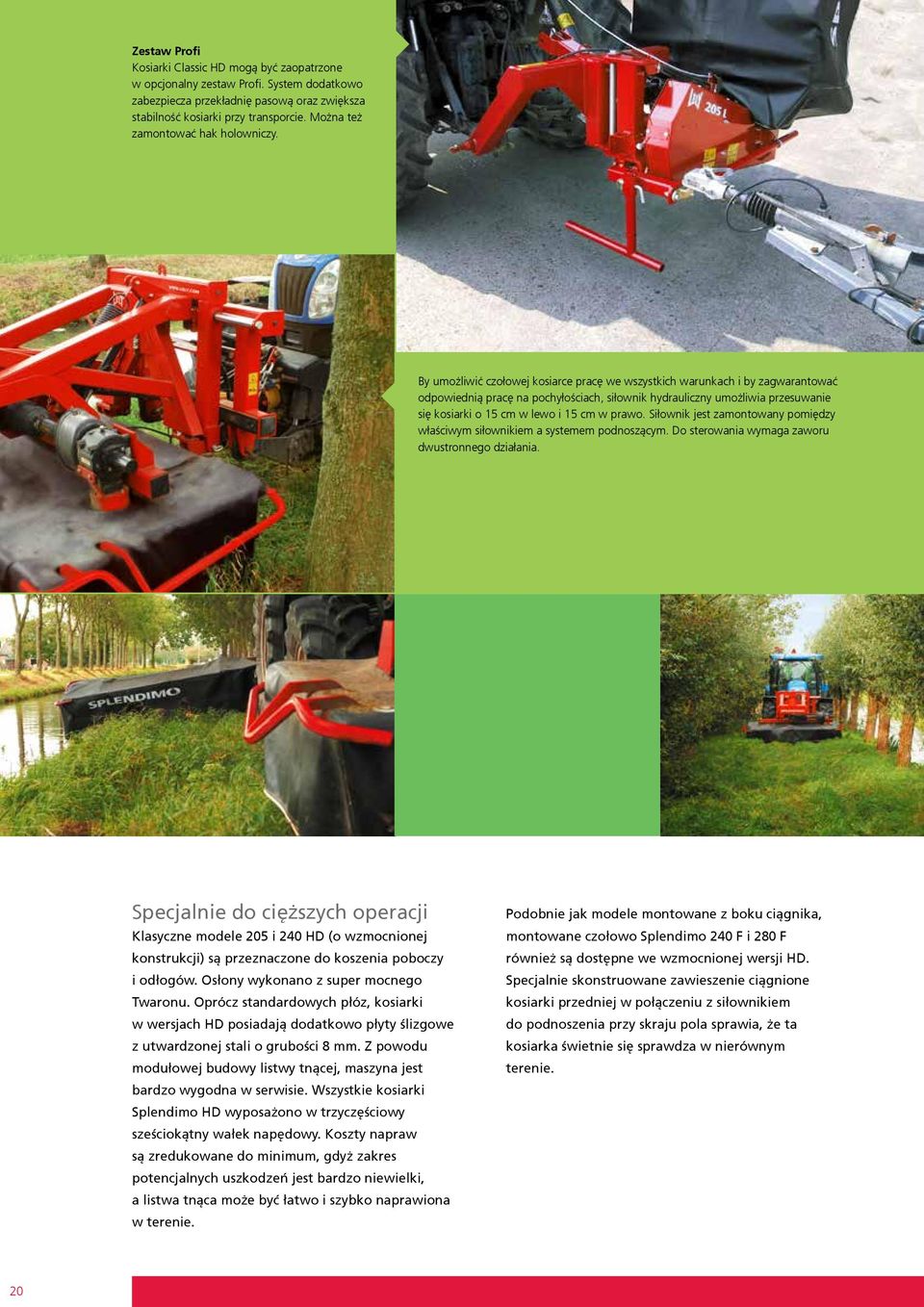

20 Zestaw Profi Kosiarki Classic HD mogą być zaopatrzone w opcjonalny zestaw Profi. System dodatkowo zabezpiecza przekładnię pasową oraz zwiększa stabilność kosiarki przy transporcie. Można też zamontować hak holowniczy. By umożliwić czołowej kosiarce pracę we wszystkich warunkach i by zagwarantować odpowiednią pracę na pochyłościach, siłownik hydrauliczny umożliwia przesuwanie się kosiarki o 15 cm w lewo i 15 cm w prawo. Siłownik jest zamontowany pomiędzy właściwym siłownikiem a systemem podnoszącym. Do sterowania wymaga zaworu dwustronnego działania. Specjalnie do cięższych operacji Klasyczne modele 205 i 240 HD (o wzmocnionej konstrukcji) są przeznaczone do koszenia poboczy i odłogów. Osłony wykonano z super mocnego Twaronu. Oprócz standardowych płóz, kosiarki w wersjach HD posiadają dodatkowo płyty ślizgowe z utwardzonej stali o grubości 8 mm. Z powodu modułowej budowy listwy tnącej, maszyna jest bardzo wygodna w serwisie. Wszystkie kosiarki Splendimo HD wyposażono w trzyczęściowy sześciokątny wałek napędowy. Koszty napraw są zredukowane do minimum, gdyż zakres potencjalnych uszkodzeń jest bardzo niewielki, a listwa tnąca może być łatwo i szybko naprawiona w terenie. Podobnie jak modele montowane z boku ciągnika, montowane czołowo Splendimo 240 F i 280 F również są dostępne we wzmocnionej wersji HD. Specjalnie skonstruowane zawieszenie ciągnione kosiarki przedniej w połączeniu z siłownikiem do podnoszenia przy skraju pola sprawia, że ta kosiarka świetnie się sprawdza w nierównym terenie. 20

21 lely splendimo Kosiarki we wzmocnionych wersjach HD wyposażono w dodatkowe płyty o grubości 8 mm wykonane z utwardzonej stali. 21

22 Lely Splendimo M Nowe kosiarki Splendimo M zostały znacznie ulepszone i obecnie zapewniają wysoką wytrzymałość oraz łatwość obsługi. Kosiarki bez spulchniacza pokosu umożliwiają duży przepływ plonów, co znacznie zwiększa jakość koszenia i wydajność zespołów tnących Lely Splendimo. Sprawdzone niskie wymogi dotyczące poboru mocy oraz niewielki ciężar samej kosiarki umożliwiają wykorzystanie lżejszych ciągników do cięcia szerszych pokosów. Dlatego też, ten asortyment kosiarek o szerokości cięcia od 2,80 m do 3,60 m, które można w miarę potrzeb połączyć z kosiarką czołową, jest często stosowany przez hodowców bydła. 22

23 lely splendimo Dwie osie obrotu ewolucja centralnego zawieszenia Uzyskanie wysokiej wydajności wymaga dobrych, godnych zaufania konstrukcji. Dostosowanie koszenia do rzeźby terenu, stabilność, a w szczególności duża szerokość pracy, określają potencjał kosiarki. Dzięki centralnemu zawieszeniu i systemowi dwóch osi obrotu, kosiarka ma swobodę ruchu i może dostosowywać się do nierówności terenu niezależnie od ciągnika. Właściwy nacisk na podłoże zapewnia maksymalne osiągi Kosiarki typu M zapewniają maksymalne efekty na każdym rodzaju podłoża. Nacisk na podłoże można regulować zmieniając ciśnienie w układzie hydropneumatycznym, dostosowując je do warunków pracy kosiarki, co ma znaczny wpływ na funkcję kopiowania podłoża oraz na stabilność urządzenia. System ten można z łatwością regulować za pomocą układu hydraulicznego ciągnika, a dzięki zastosowaniu zamkniętego obwodu hydraulicznego, można wykonać wymagane ustawienie ciśnienia. Solidna konstrukcja podporządkowana niezawodności pod każdym względem Jedną z najważniejszych cech jest prosta, ale solidna konstrukcja. Dzięki użyciu właściwych materiałów i minimalnej liczby elementów, masa kosiarki M jest nieduża i mogą być do niej stosowane lekkie ciągniki. Łatwa do przyłączenia, aby wydobyć więcej z waszego ciągnika Modele Splendimo M można w łatwy sposób łączyć z kosiarkami Splendimo 280 F albo 320 F. Dzięki temu możemy uzyskać bardzo wysokie wydajności przy niskim zużyciu energii. Aby zapewnić właściwe zachodzenie na siebie szerokości koszenia, tylne kosiarki powinny być odpowiednio przesunięte. Top Drive Kosiarki ze spulchniaczem Splendimo wyposażone są w napęd Top Drive. Mechanizm zamontowany jest na pierwszym z dysków listwy tnącej i przenosi napęd poprzez nie wymagający konserwacji podwójny wał kardana. Szybkie manewrowanie na poprzeczniakach Dzięki zastosowaniu siłownika hydraulicznego, kosiarkę można szybko podnosić i opuszczać na poprzeczniakach. Odległość od podłoża umożliwia swobodne manewrowanie na pokosach. 23

24 Pomysłowe rozwiązanie Operator może sterować różnymi funkcjami siłownika przy pomocy linki przeprowadzonej do kabiny ciągnika. Blokada kosiarki w pozycji transportowej służy równocześnie jako zderzak w pozycji uniesionej na końcu pola, a ponadto blokuje zawieszenie po odczepieniu. Innowacyjna stała ochrona przed wszelkiego rodzaju przeszkodami. Składana tylna osłona Kosiarka Splendimo 360 M jest standardowo wyposażona w składaną tylną osłonę, co zmniejsza jej wysokość transportową do 3,80 m. Standardowa wersja z pojedynczym kołem pokosowym po prawej stronie. Innowacyjna stała ochrona przed WSZELKIEGO RODZAJU przeszkodami Nowe odchylane urządzenie ochronne montowane na kosiarkach typu M to unikatowe rozwiązanie. Nie tylko odsuwa mniejsze przeszkody od kosiarki, ale również reaguje na przeciążenia w ekstremalnych sytuacjach lub trudnych warunkach roboczych na poprzeczniakach. Ciężar własny kosiarki zawsze umożliwia jej natychmiastowy powrót do pozycji roboczej, co zwiększa jej wydajność i wytrzymałość oraz poprawia wygodę operatora. Mniejszy ciężar, dzięki działaniu unikatowego mechanizmu równoległobocznego Rama kosiarki jest montowana na trzypunktowym układzie zawieszenia poprzez punkt obrotowy na lewym sprzężeniu ciągnika oraz mechanizmie równoległobocznym za prawym sprzężeniem. Kiedy przeszkoda powoduje odchylenie kosiarki w tył, mechanizm równoległoboczny zapewnia ruch ramy za traktorem w tył i w górę. Unosi to punkt obrotowy ramienia zawieszenia oraz zwiększa ciśnienie w siłowniku hydraulicznym, zmniejszając ciężar kosiarki. Maksymalne bezpieczeństwo i najdłuższy okres trwałości użytkowej W przypadku odchylenia kosiarki w tył, rama wykonuje ruch w tył i w górę, aby urządzenie przejechało przez przeszkody a w ekstremalnych przypadkach, umożliwia operatorowi zatrzymanie urządzenia. Wygoda na drogach Modele M składają się w położenie transportowe 110 stopni, co zmniejsza wysokość transportowanego elementu oraz zapewnia doskonałe ustawienie środka ciężkości za ciągnikiem. Kompaktowe położenie transportowe zapewnia wygodę kierowcy podczas przejazdów po drogach. Zmienna szerokość pokosu Standardowe kosiarki M są wyposażone w jedno koło pokosowe zamontowane po ich prawej stronie. Opcjonalnie można zamocować jeszcze jedno koło po lewej stronie lub dodatkowy zestaw kół po obu stronach. Dzięki temu kosiarki typu M mogą wykonywać szersze lub węższe pokosy. 24

25 lely splendimo Podwójna oś bezproblemowe koszenie Konstrukcja ramienia podtrzymującego kosiarkę ma duże znaczenie dla efektów jej pracy. Oś obrotu ramienia powinna znajdować się blisko kosiarki, aby ruch ciągnika był w możliwie najmniejszym stopniu przenoszony na kosiarkę i nie ograniczał swobody ruchów na nierównej powierzchni. W kosiarkach Splendimo zastosowano system dwóch osi. Drugą oś stanowi mocowanie ramienia za prawym, tylnym kołem ciągnika. Zapewnia to dobre kopiowanie gruntu. 25

26 Lely Splendimo MC Szeroka oferta zaawansowanych kosiarek Splendimo MC ze spulchniaczem zapewnia wysoce efektywny przerób zbiorów. Nawet w najcięższych warunkach zadziwi Państwa ogromna wydajność i niskie zapotrzebowanie mocy kosiarek ze spulchniaczem. Seria Splendimo MC obejmuje kosiarki od 2,40 m aż do 9 m dla firm usługowych i większych gospodarstw. 26

27 lely splendimo Podwójna oś zapewnia idealne dopasowanie do kształtów gruntu Nawet na najbardziej nierównym terenie, ciągnik i kosiarka muszą być w stanie poruszać się niezależnie od siebie, aby zapewnić doskonałe osiągi kosiarki oraz jej wysoką wydajność. Dlatego też, kosiarki Splendimo są wyposażone w wyjątkowy system Twin Pivot, w którym punkt obrotowy łączący ramię z trzypunktowym układem zawieszenia znajduje się za prawym tylnym kołem. Zapewnia to pełną swobodę ruchu oraz perfekcyjne kopiowanie terenu! Nigdy za ciężki, nigdy za lekki... W zmiennych warunkach gruntowych, ciężka kosiarka może uszkodzić powierzchnię darni, a lekkie urządzenie może unosić się przy wysokiej prędkości jazdy. Aby temu zapobiec, hydropneumatyczny układ zwalniania ciężaru stale unosi łoże kosiarki poprzez centralne ramię obrotowe, w takim stopniu, aby zapewnić idealny nacisk na podłoże. W kosiarkach typu MC, nacisk ten można stale regulować za pomocą układu hydraulicznego ciągnika. Kosiarki do zbioru zielonek ze spulchniaczem pokosu szybkie suszenie z zachowaniem wartości odżywczych Kosiarki do zbioru zielonek ze spulchniaczem pokosu są wyposażone w dużą liczbę palców zapewniających optymalne suszenie z zachowaniem struktury produktu i jego wartości odżywczej. Szerokie wirniki zapewniają optymalny przepływ plonów, co znacznie zmniejsza wymagany pobór mocy. Szybka jazda na uwrociach Wykorzystując siłownik hydrauliczny, można z łatwością unosić i opuszczać kosiarkę na uwrociach. Odstęp od podłoża wystarcza do wykonywania manewrów nad pokosami. Górny napęd prosto przez pokosy Kosiarki ze spulchniaczem Splendimo posiadają górny napęd. Ten specjalny mechanizm przekazuje obroty na listwę zespołów koszących poprzez bezobsługowe, podwójne uniwersalne złącze. Obudowa wewnętrzna nie jest konieczna. Niskie zapotrzebowanie mocy w odniesieniu do ciężaru urządzenia Nowa konstrukcja kosiarek MC znacznie zmniejsza ich ciężar własny. W przypadku tych urządzeń, relacja pomiędzy wymaganą mocą podnoszenia a niską mocą napędową jest idealna! Dzięki temu, urządzenia 280 MC można łączyć z ciągnikami o mocy znamionowej od 70 KM. Dlatego hodowcy posiadający względnie niewielkie ciągniki mogą kosić plony z dużą wydajnością. 27

28 Gumowe walce do roślin z dużą ilością liści Splendimo 240 MCR posiada zgniatacz walcowy. Jest to najmniejszy model z serii kosiarek których oznaczenie zawiera R po literach MC, przeznaczonych do koszenia roślin z dużą ilością liści jak np. lucerna. Z powodu ciężaru zgniatacza walcowego, większe szerokości robocze dostępne są w serii kosiarek ciągnionych Splendimo PC. Szersze jest lepsze Usprawniony spulchniacz o dużej szerokości pracy zapewnia obsługę 100 procent obszaru pola. Operator z łatwością reguluje szerokość układania pokosu, poprzez odpowiednie ustawienie płyt pokosowych. Oszczędności paliwa Kosiarki MC zapewniają oszczędności paliwa nawet do jeden litra na hektar! Jest to możliwe nie tylko dzięki zastosowaniu modułowej listwy tnącej, lecz także wynika z pojemnej konstrukcji kosiarki. Wydajny przepływ plonów minimalizuje zużycie paliwa i maksymalizuje oszczędności. Innowacyjna stała ochrona przed wszelkiego rodzaju przeszkodami W chwili, gdy przeszkoda powoduje odchylenie kosiarki, mechanizm równoległoboczny odłączanego urządzenia ochronnego powoduje obrót w tył i w górę sekcji ramy za ciągnikiem, unosząc w ten sposób punkt obrotowy centralnego ramienia zawieszenia. Jednocześnie następuje wzrost ciśnienia w siłowniku hydraulicznym, co powoduje zmniejszenie ciężaru sekcji kosiarki. Dzięki temu maszyna cofa się unikając przeszkód, a w ekstremalnych przypadkach pozwala operatorowi na możliwie najszybsze zatrzymanie kosiarki. Wykorzystując własny ciężar, kosiarka natychmiast powraca do położenia roboczego. Ten system ochronny zwiększa wydajność i wytrzymałość urządzenia oraz wygodę operatora. Kompaktowy rozmiar podczas transportu Ulepszone modele kosiarek składają się w położenie transportowe 110 stopni, co zmniejsza wysokość transportowanego elementu oraz zapewnia doskonałe ustawienie środka ciężkości za ciągnikiem. W standardowej konfiguracji, model Splendimo 320 MC jest wyposażony w składane osłony boczne, które jeszcze bardziej zmniejszają wysokość maszyny podczas transportu. To kompaktowe położenie transportowe zapewnia wygodę kierowcy podczas przejazdów po drogach. 28
