1 Rodzina RADEON X850 Podręcznik użytkownika P/N ATI

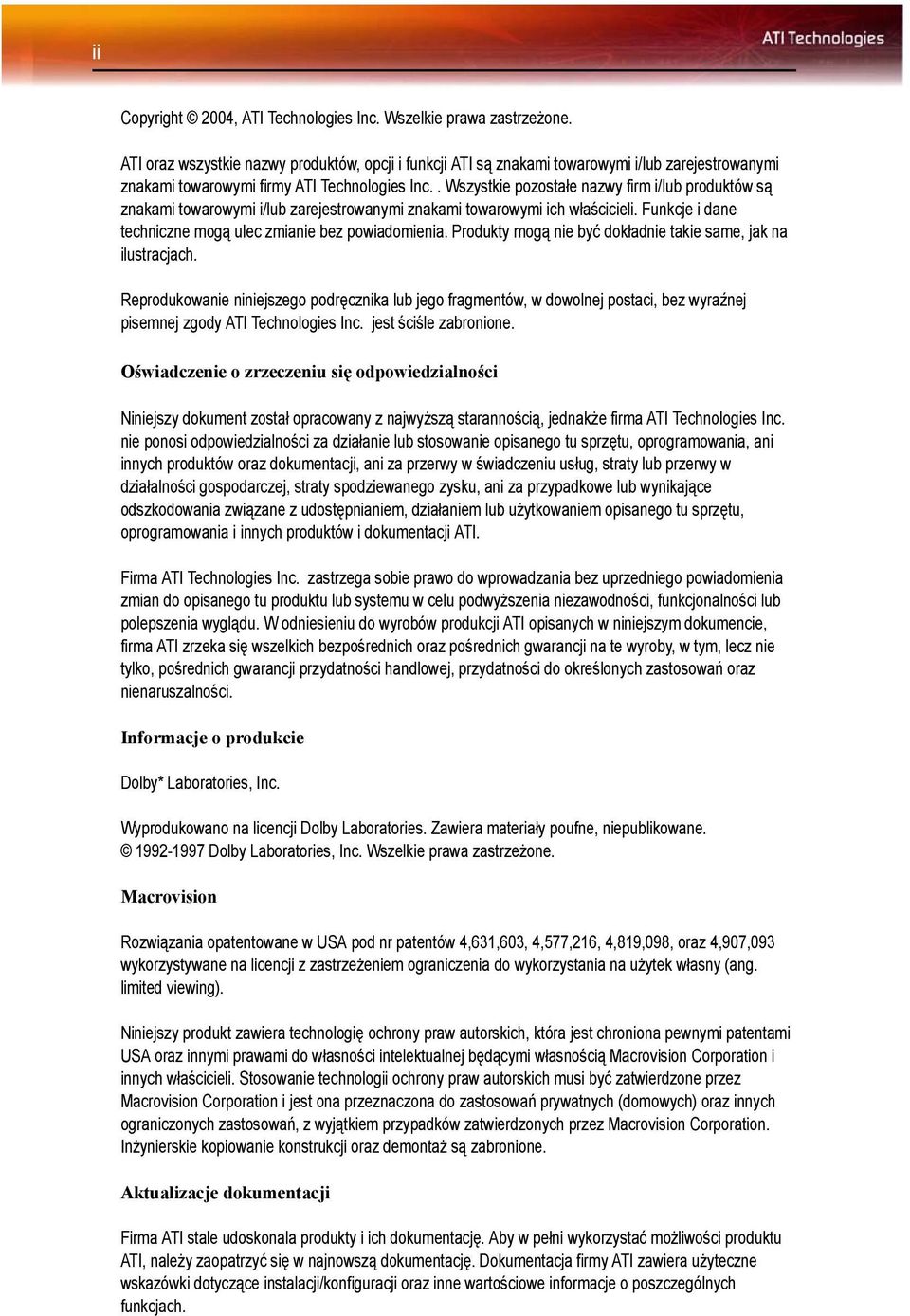

2 ii Copyright 2004, ATI Technologies Inc. Wszelkie prawa zastrzeżone. ATI oraz wszystkie nazwy produktów, opcji i funkcji ATI są znakami towarowymi i/lub zarejestrowanymi znakami towarowymi firmy ATI Technologies Inc.. Wszystkie pozostałe nazwy firm i/lub produktów są znakami towarowymi i/lub zarejestrowanymi znakami towarowymi ich właścicieli. Funkcje i dane techniczne mogą ulec zmianie bez powiadomienia. Produkty mogą nie być dokładnie takie same, jak na ilustracjach. Reprodukowanie niniejszego podręcznika lub jego fragmentów, w dowolnej postaci, bez wyraźnej pisemnej zgody ATI Technologies Inc. jest ściśle zabronione. Oświadczenie o zrzeczeniu się odpowiedzialności Niniejszy dokument został opracowany z najwyższą starannością, jednakże firma ATI Technologies Inc. nie ponosi odpowiedzialności za działanie lub stosowanie opisanego tu sprzętu, oprogramowania, ani innych produktów oraz dokumentacji, ani za przerwy w świadczeniu usług, straty lub przerwy w działalności gospodarczej, straty spodziewanego zysku, ani za przypadkowe lub wynikające odszkodowania związane z udostępnianiem, działaniem lub użytkowaniem opisanego tu sprzętu, oprogramowania i innych produktów i dokumentacji ATI. Firma ATI Technologies Inc. zastrzega sobie prawo do wprowadzania bez uprzedniego powiadomienia zmian do opisanego tu produktu lub systemu w celu podwyższenia niezawodności, funkcjonalności lub polepszenia wyglądu. W odniesieniu do wyrobów produkcji ATI opisanych w niniejszym dokumencie, firma ATI zrzeka się wszelkich bezpośrednich oraz pośrednich gwarancji na te wyroby, w tym, lecz nie tylko, pośrednich gwarancji przydatności handlowej, przydatności do określonych zastosowań oraz nienaruszalności. Informacje o produkcie Dolby* Laboratories, Inc. Wyprodukowano na licencji Dolby Laboratories. Zawiera materiały poufne, niepublikowane Dolby Laboratories, Inc. Wszelkie prawa zastrzeżone. Macrovision Rozwiązania opatentowane w USA pod nr patentów 4,631,603, 4,577,216, 4,819,098, oraz 4,907,093 wykorzystywane na licencji z zastrzeżeniem ograniczenia do wykorzystania na użytek własny (ang. limited viewing). Niniejszy produkt zawiera technologię ochrony praw autorskich, która jest chroniona pewnymi patentami USA oraz innymi prawami do własności intelektualnej będącymi własnością Macrovision Corporation i innych właścicieli. Stosowanie technologii ochrony praw autorskich musi być zatwierdzone przez Macrovision Corporation i jest ona przeznaczona do zastosowań prywatnych (domowych) oraz innych ograniczonych zastosowań, z wyjątkiem przypadków zatwierdzonych przez Macrovision Corporation. Inżynierskie kopiowanie konstrukcji oraz demontaż są zabronione. Aktualizacje dokumentacji Firma ATI stale udoskonala produkty i ich dokumentację. Aby w pełni wykorzystać możliwości produktu ATI, należy zaopatrzyć się w najnowszą dokumentację. Dokumentacja firmy ATI zawiera użyteczne wskazówki dotyczące instalacji/konfiguracji oraz inne wartościowe informacje o poszczególnych funkcjach.

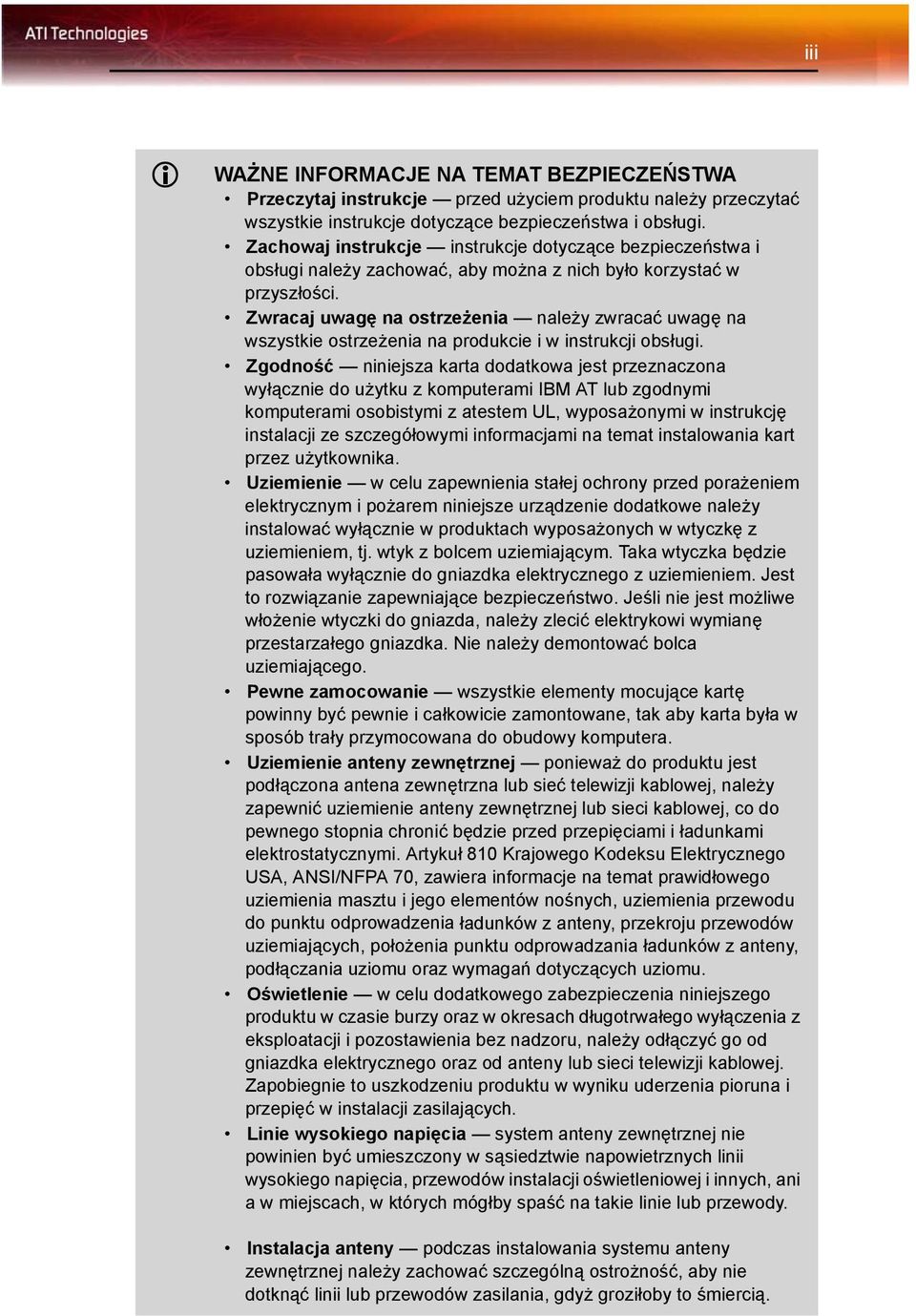

3 iii WAŻNE INFORMACJE NA TEMAT BEZPIECZEŃSTWA Przeczytaj instrukcje przed użyciem produktu należy przeczytać wszystkie instrukcje dotyczące bezpieczeństwa i obsługi. Zachowaj instrukcje instrukcje dotyczące bezpieczeństwa i obsługi należy zachować, aby można z nich było korzystać w przyszłości. Zwracaj uwagę na ostrzeżenia należy zwracać uwagę na wszystkie ostrzeżenia na produkcie i w instrukcji obsługi. Zgodność niniejsza karta dodatkowa jest przeznaczona wyłącznie do użytku z komputerami IBM AT lub zgodnymi komputerami osobistymi z atestem UL, wyposażonymi w instrukcję instalacji ze szczegółowymi informacjami na temat instalowania kart przez użytkownika. Uziemienie w celu zapewnienia stałej ochrony przed porażeniem elektrycznym i pożarem niniejsze urządzenie dodatkowe należy instalować wyłącznie w produktach wyposażonych w wtyczkę z uziemieniem, tj. wtyk z bolcem uziemiającym. Taka wtyczka będzie pasowała wyłącznie do gniazdka elektrycznego z uziemieniem. Jest to rozwiązanie zapewniające bezpieczeństwo. Jeśli nie jest możliwe włożenie wtyczki do gniazda, należy zlecić elektrykowi wymianę przestarzałego gniazdka. Nie należy demontować bolca uziemiającego. Pewne zamocowanie wszystkie elementy mocujące kartę powinny być pewnie i całkowicie zamontowane, tak aby karta była w sposób trały przymocowana do obudowy komputera. Uziemienie anteny zewnętrznej ponieważ do produktu jest podłączona antena zewnętrzna lub sieć telewizji kablowej, należy zapewnić uziemienie anteny zewnętrznej lub sieci kablowej, co do pewnego stopnia chronić będzie przed przepięciami i ładunkami elektrostatycznymi. Artykuł 810 Krajowego Kodeksu Elektrycznego USA, ANSI/NFPA 70, zawiera informacje na temat prawidłowego uziemienia masztu i jego elementów nośnych, uziemienia przewodu do punktu odprowadzenia ładunków z anteny, przekroju przewodów uziemiających, położenia punktu odprowadzania ładunków z anteny, podłączania uziomu oraz wymagań dotyczących uziomu. Oświetlenie w celu dodatkowego zabezpieczenia niniejszego produktu w czasie burzy oraz w okresach długotrwałego wyłączenia z eksploatacji i pozostawienia bez nadzoru, należy odłączyć go od gniazdka elektrycznego oraz od anteny lub sieci telewizji kablowej. Zapobiegnie to uszkodzeniu produktu w wyniku uderzenia pioruna i przepięć w instalacji zasilających. Linie wysokiego napięcia system anteny zewnętrznej nie powinien być umieszczony w sąsiedztwie napowietrznych linii wysokiego napięcia, przewodów instalacji oświetleniowej i innych, ani a w miejscach, w których mógłby spaść na takie linie lub przewody. Instalacja anteny podczas instalowania systemu anteny zewnętrznej należy zachować szczególną ostrożność, aby nie dotknąć linii lub przewodów zasilania, gdyż groziłoby to śmiercią.

4 iv Informacja dla montera TV kablowej niniejszym zwraca się uwagę monterowi TV kablowej na Rozdział kodeksu NEC, który zawiera wytyczne dotyczące prawidłowego uziemienia, a w szczególności nakazuje podłączenie uziemienia sieci kablowej do instalacji uziomowej budynku, w miejscu jak najbliższym punktu wprowadzenia kabla.

5 1 Spis treści Wprowadzenie Wymagania systemowe 1 Złącza zewnętrzne 1 Korzystanie z wielu wyświetlaczy Podłączanie monitorów 3 Konfiguracje wyświetlania 4 Centrum sterowania CATALYST Control Center Uruchamianie centrum sterowania CATALYST Control Center 7 Uruchamianie centrum sterowania CATALYST Control Center za pomocą menu Start 8 Inne punkty dostępu 8 Menedżer ekranów 9 Ustawienia 3D 10 Wideo 11 Opcje wyświetlania 11 Kolor 12 VPU Recover 12 Właściwości monitora 12 Właściwości Component Video 13 Właściwości TV 13 Właściwości panelu cyfrowego 14 Menedżer klawiszy dostępu 14 OVERDRIVE 3 14 Menedżer profili 15 Preferencje 15 Pomoc 16 Wyświetlanie obrazu na odbiorniku TV i przechwytywanie obrazu Korzystanie z wyjścia telewizyjnego 17 Oglądanie obrazu tworzonego przez komputer na telewizorze 17 Podłączanie telewizora lub magnetowidu 18

6 2 Wyświetlać na monitorze, czy na telewizorze? 19 Wyświetlanie tekstu na ekranie telewizora 20 Wyświetlanie obrazu wyłącznie na telewizorze 20 Korzystanie z gier i programów komputerowych 20 Podłączanie telewizora HDTV 21 Korzystanie z kabli wideo HDTV firmy ATI 23 Przechwytywanie wideo 23 Podłączanie urządzeń do przechwytywania wideo 24 Ustawianie regulacji głośności systemu Windows 24 Rozwiązywanie problemów Usuwanie oprogramowania poprzedniej karty graficznej 27 Komunikat Znaleziono nowy sprzęt w systemie Windows 28 Instalowanie pakietu CATALYST Software Suite 28 Wybór rozwiązania 30 Indeks

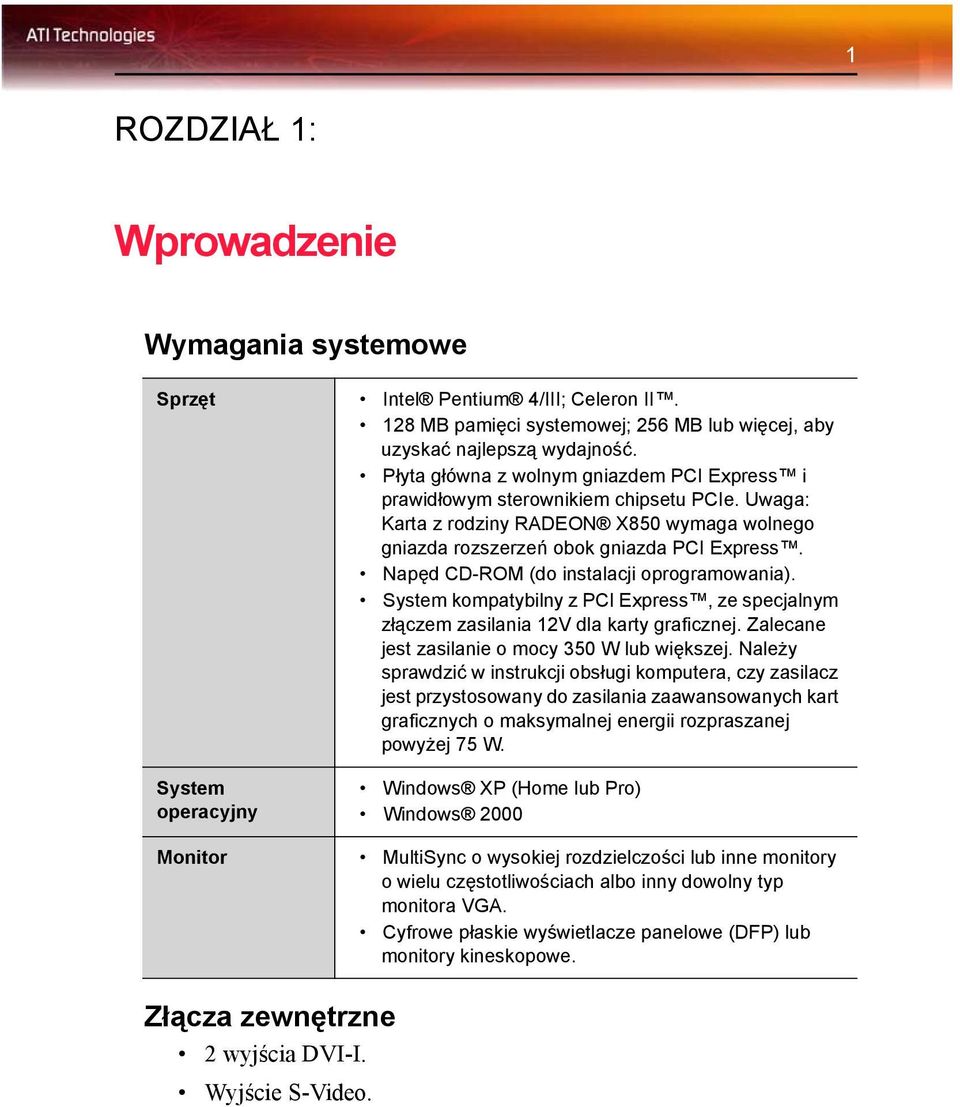

7 1 ROZDZIAŁ 1: Wprowadzenie Wymagania systemowe Sprzęt Intel Pentium 4/III; Celeron II. 128 MB pamięci systemowej; 256 MB lub więcej, aby uzyskać najlepszą wydajność. Płyta główna z wolnym gniazdem PCI Express i prawidłowym sterownikiem chipsetu PCIe. Uwaga: Karta z rodziny RADEON X850 wymaga wolnego gniazda rozszerzeń obok gniazda PCI Express. Napęd CD-ROM (do instalacji oprogramowania). System kompatybilny z PCI Express, ze specjalnym złączem zasilania 12V dla karty graficznej. Zalecane jest zasilanie o mocy 350 W lub większej. Należy sprawdzić w instrukcji obsługi komputera, czy zasilacz jest przystosowany do zasilania zaawansowanych kart graficznych o maksymalnej energii rozpraszanej powyżej 75 W. System operacyjny Windows XP (Home lub Pro) Windows 2000 Monitor MultiSync o wysokiej rozdzielczości lub inne monitory o wielu częstotliwościach albo inny dowolny typ monitora VGA. Cyfrowe płaskie wyświetlacze panelowe (DFP) lub monitory kineskopowe. Złącza zewnętrzne 2 wyjścia DVI-I. Wyjście S-Video.

8 2

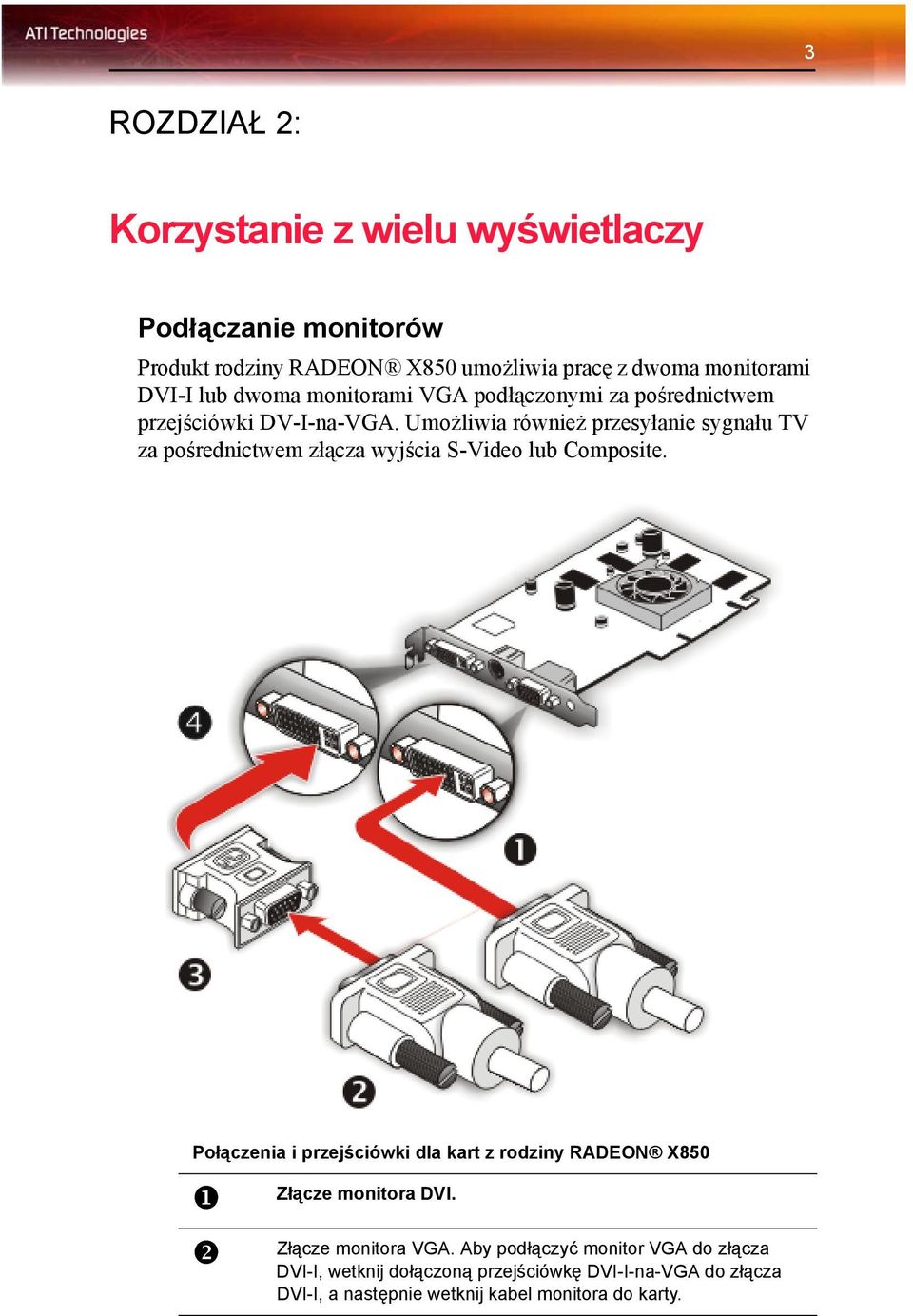

9 3 ROZDZIAŁ 2: Korzystanie z wielu wyświetlaczy Podłączanie monitorów Produkt rodziny RADEON X850 umożliwia pracę z dwoma monitorami DVI-I lub dwoma monitorami VGA podłączonymi za pośrednictwem przejściówki DV-I-na-VGA. Umożliwia również przesyłanie sygnału TV za pośrednictwem złącza wyjścia S-Video lub Composite. Połączenia i przejściówki dla kart z rodziny RADEON X850 Złącze monitora DVI. Złącze monitora VGA. Aby podłączyć monitor VGA do złącza DVI-I, wetknij dołączoną przejściówkę DVI-I-na-VGA do złącza DVI-I, a następnie wetknij kabel monitora do karty.

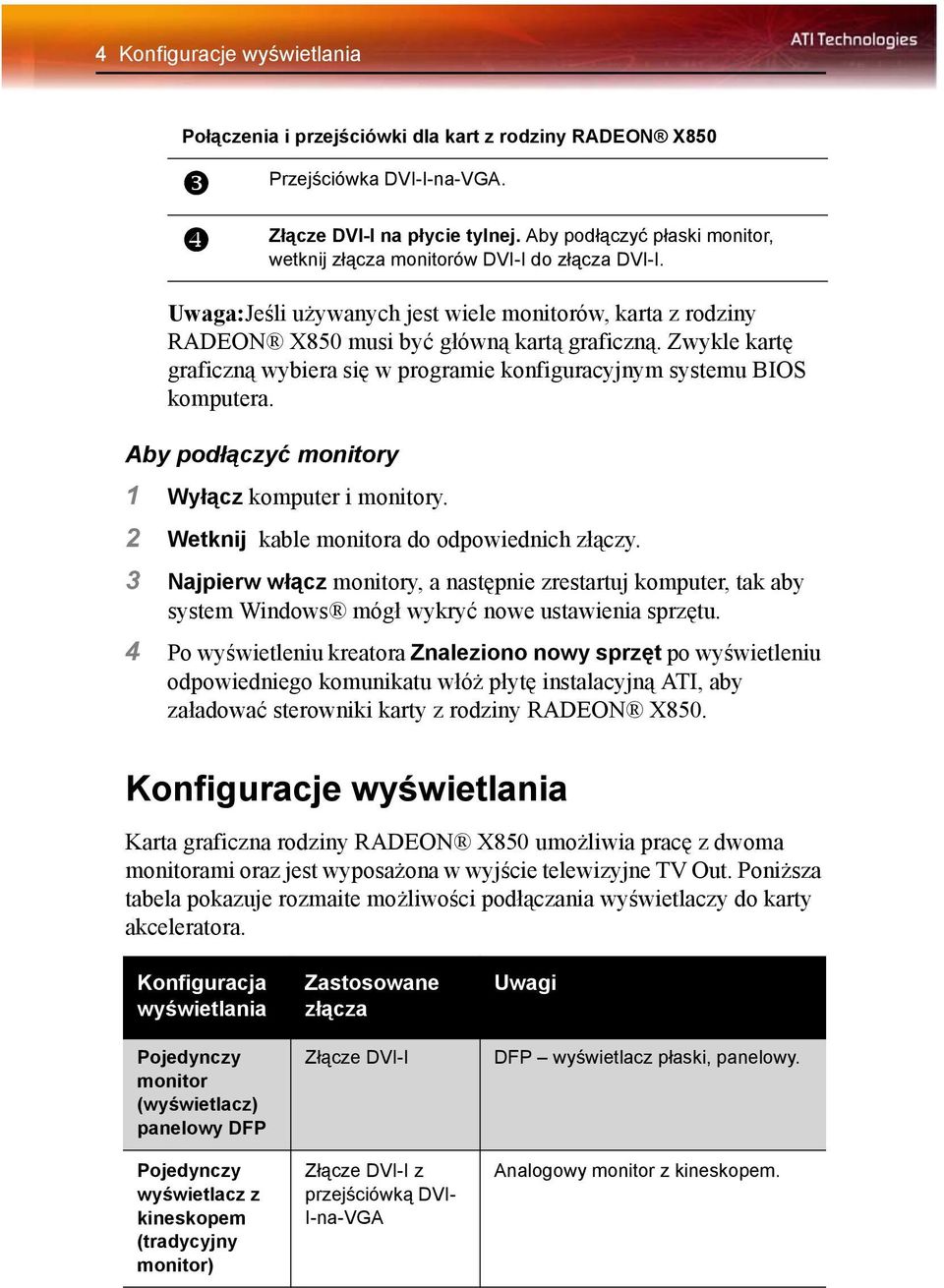

10 4 Konfiguracje wyświetlania Połączenia i przejściówki dla kart z rodziny RADEON X850 Przejściówka DVI-I-na-VGA. Uwaga:Jeśli używanych jest wiele monitorów, karta z rodziny RADEON X850 musi być główną kartą graficzną. Zwykle kartę graficzną wybiera się w programie konfiguracyjnym systemu BIOS komputera. Aby podłączyć monitory Złącze DVI-I na płycie tylnej. Aby podłączyć płaski monitor, wetknij złącza monitorów DVI-I do złącza DVI-I. 1 Wyłącz komputer i monitory. 2 Wetknij kable monitora do odpowiednich złączy. 3 Najpierw włącz monitory, a następnie zrestartuj komputer, tak aby system Windows mógł wykryć nowe ustawienia sprzętu. 4 Po wyświetleniu kreatora Znaleziono nowy sprzęt po wyświetleniu odpowiedniego komunikatu włóż płytę instalacyjną ATI, aby załadować sterowniki karty z rodziny RADEON X850. Konfiguracje wyświetlania Karta graficzna rodziny RADEON X850 umożliwia pracę z dwoma monitorami oraz jest wyposażona w wyjście telewizyjne TV Out. Poniższa tabela pokazuje rozmaite możliwości podłączania wyświetlaczy do karty akceleratora. Konfiguracja wyświetlania Pojedynczy monitor (wyświetlacz) panelowy DFP Pojedynczy wyświetlacz z kineskopem (tradycyjny monitor) Zastosowane złącza Złącze DVI-I Złącze DVI-I z przejściówką DVI- I-na-VGA Uwagi DFP wyświetlacz płaski, panelowy. Analogowy monitor z kineskopem.

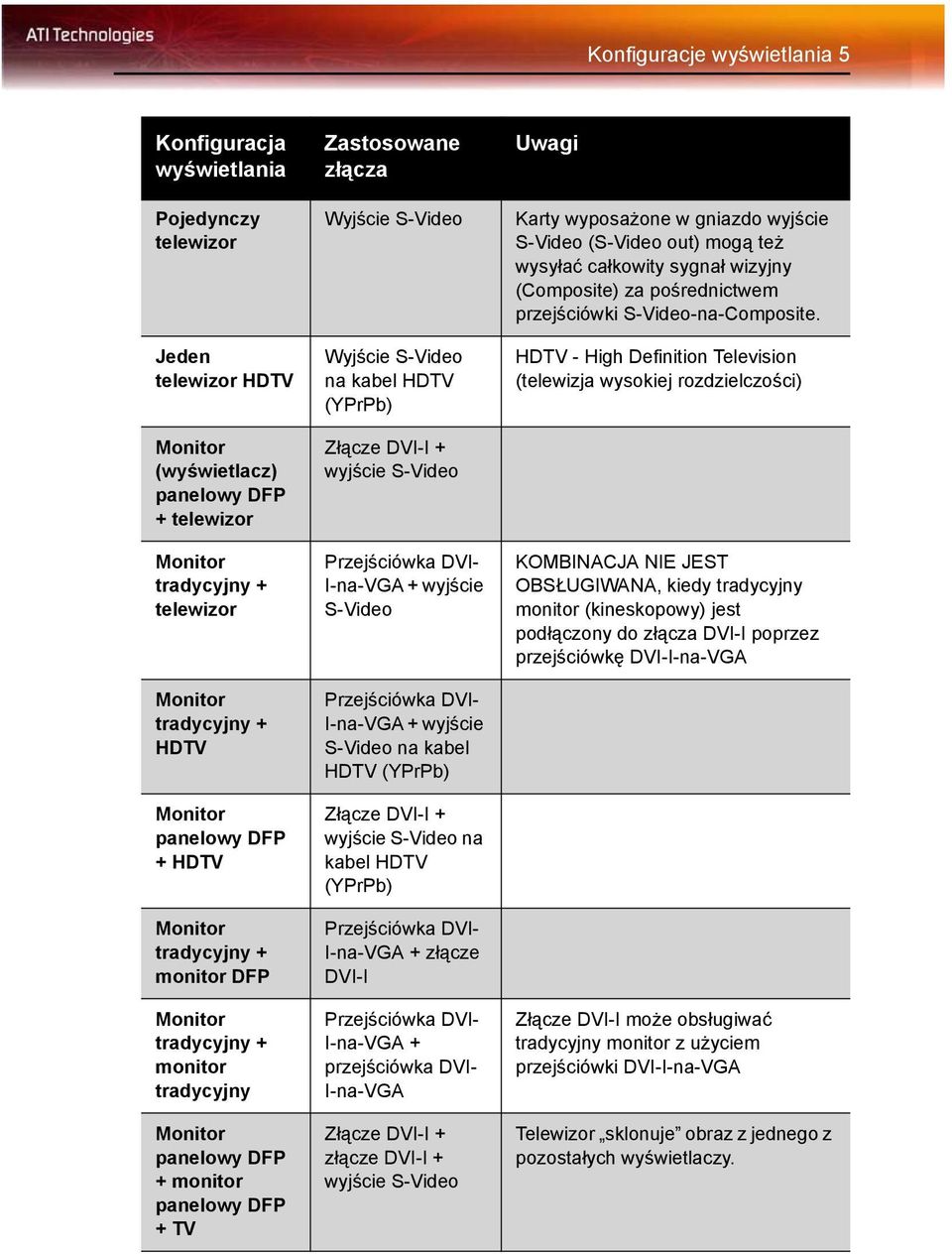

11 Konfiguracje wyświetlania 5 Konfiguracja wyświetlania Pojedynczy telewizor Jeden telewizor HDTV Monitor (wyświetlacz) panelowy DFP + telewizor Monitor tradycyjny + telewizor Monitor tradycyjny + HDTV Monitor panelowy DFP + HDTV Monitor tradycyjny + monitor DFP Monitor tradycyjny + monitor tradycyjny Monitor panelowy DFP + monitor panelowy DFP + TV Zastosowane złącza Wyjście S-Video Wyjście S-Video na kabel HDTV (YPrPb) Złącze DVI-I + wyjście S-Video Przejściówka DVI- I-na-VGA + wyjście S-Video Przejściówka DVI- I-na-VGA + wyjście S-Video na kabel HDTV (YPrPb) Złącze DVI-I + wyjście S-Video na kabel HDTV (YPrPb) Przejściówka DVI- I-na-VGA + złącze DVI-I Przejściówka DVI- I-na-VGA + przejściówka DVI- I-na-VGA Złącze DVI-I + złącze DVI-I + wyjście S-Video Uwagi Karty wyposażone w gniazdo wyjście S-Video (S-Video out) mogą też wysyłać całkowity sygnał wizyjny (Composite) za pośrednictwem przejściówki S-Video-na-Composite. HDTV - High Definition Television (telewizja wysokiej rozdzielczości) KOMBINACJA NIE JEST OBSŁUGIWANA, kiedy tradycyjny monitor (kineskopowy) jest podłączony do złącza DVI-I poprzez przejściówkę DVI-I-na-VGA Złącze DVI-I może obsługiwać tradycyjny monitor z użyciem przejściówki DVI-I-na-VGA Telewizor sklonuje obraz z jednego z pozostałych wyświetlaczy.

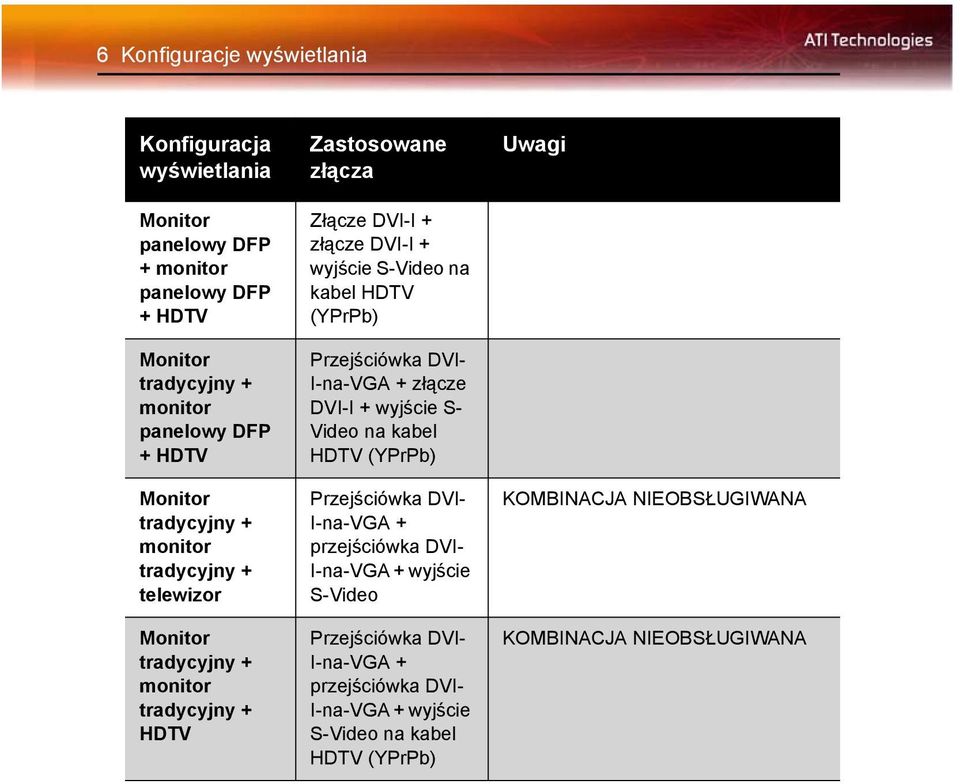

12 6 Konfiguracje wyświetlania Konfiguracja wyświetlania Monitor panelowy DFP + monitor panelowy DFP + HDTV Monitor tradycyjny + monitor panelowy DFP + HDTV Monitor tradycyjny + monitor tradycyjny + telewizor Monitor tradycyjny + monitor tradycyjny + HDTV Zastosowane złącza Złącze DVI-I + złącze DVI-I + wyjście S-Video na kabel HDTV (YPrPb) Przejściówka DVI- I-na-VGA + złącze DVI-I + wyjście S- Video na kabel HDTV (YPrPb) Przejściówka DVI- I-na-VGA + przejściówka DVI- I-na-VGA + wyjście S-Video Przejściówka DVI- I-na-VGA + przejściówka DVI- I-na-VGA + wyjście S-Video na kabel HDTV (YPrPb) Uwagi KOMBINACJA NIEOBSŁUGIWANA KOMBINACJA NIEOBSŁUGIWANA

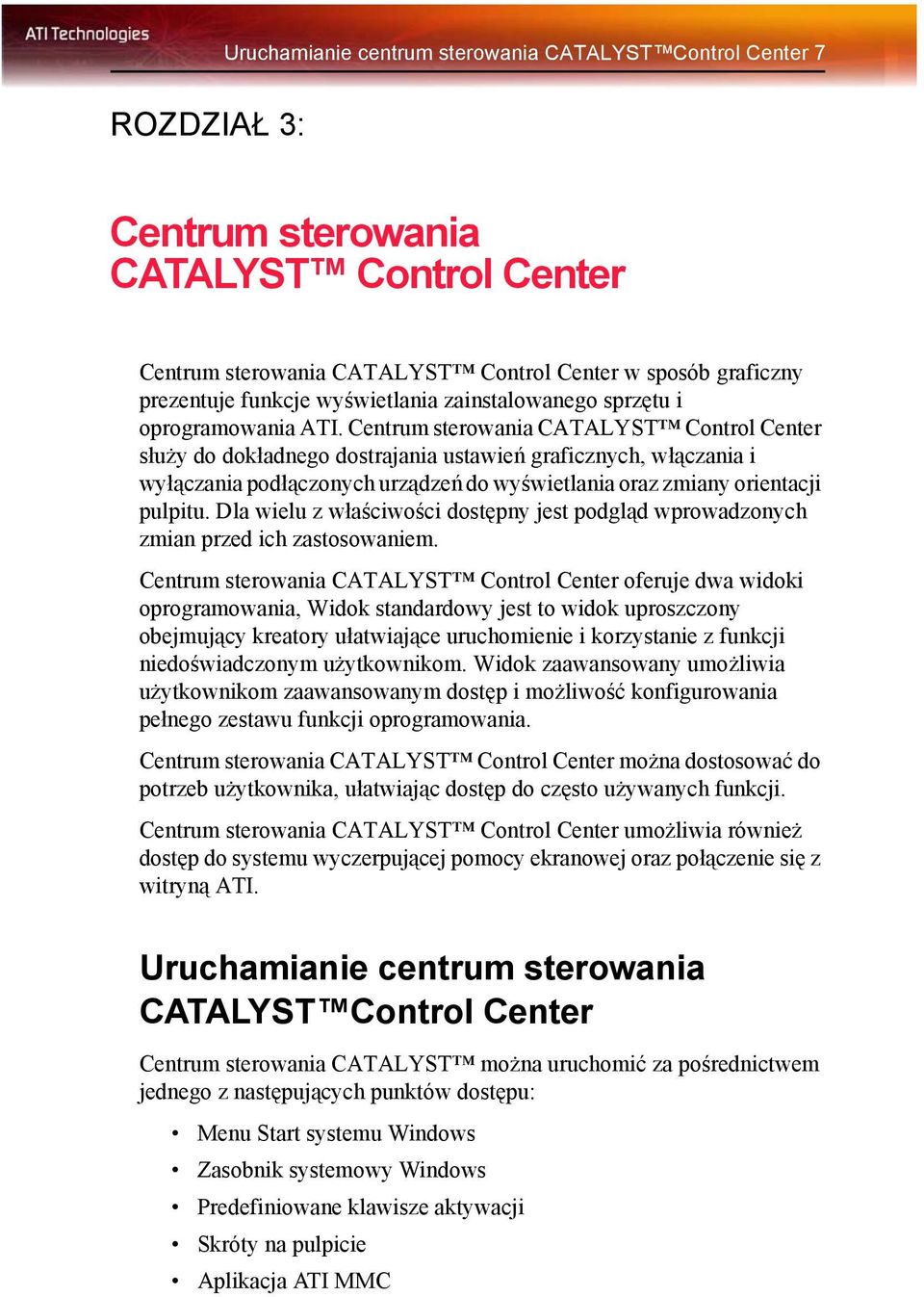

13 Uruchamianie centrum sterowania CATALYST Control Center 7 ROZDZIAŁ 3: Centrum sterowania CATALYST Control Center Centrum sterowania CATALYST Control Center w sposób graficzny prezentuje funkcje wyświetlania zainstalowanego sprzętu i oprogramowania ATI. Centrum sterowania CATALYST Control Center służy do dokładnego dostrajania ustawień graficznych, włączania i wyłączania podłączonych urządzeń do wyświetlania oraz zmiany orientacji pulpitu. Dla wielu z właściwości dostępny jest podgląd wprowadzonych zmian przed ich zastosowaniem. Centrum sterowania CATALYST Control Center oferuje dwa widoki oprogramowania, Widok standardowy jest to widok uproszczony obejmujący kreatory ułatwiające uruchomienie i korzystanie z funkcji niedoświadczonym użytkownikom. Widok zaawansowany umożliwia użytkownikom zaawansowanym dostęp i możliwość konfigurowania pełnego zestawu funkcji oprogramowania. Centrum sterowania CATALYST Control Center można dostosować do potrzeb użytkownika, ułatwiając dostęp do często używanych funkcji. Centrum sterowania CATALYST Control Center umożliwia również dostęp do systemu wyczerpującej pomocy ekranowej oraz połączenie się z witryną ATI. Uruchamianie centrum sterowania CATALYST Control Center Centrum sterowania CATALYST można uruchomić za pośrednictwem jednego z następujących punktów dostępu: Menu Start systemu Windows Zasobnik systemowy Windows Predefiniowane klawisze aktywacji Skróty na pulpicie Aplikacja ATI MMC

14 8 Uruchamianie centrum sterowania CATALYST Control Center Uruchamianie centrum sterowania CATALYST Control Center za pomocą menu Start Na pasku zadań Windows kliknij przycisk Start: W systemie Windows XP wskaż Wszystkie programy>ati Control Environment>CATALYST Control Center. W systemie Windows 2000 wskaż Programy>ATI Control Environment>CATALYST Control Center. Inne punkty dostępu Aby uruchomić centrum sterowania CATALYST Control Center z aplikacji MMC Można również uzyskać dostęp do centrum sterowania CATALYST Control Center z poziomu aplikacji multimedialnej ATI, np. TV Player. Należy po prostu kliknąć ikonę CATALYST Control Center na panelu sterowania aplikacji multimedialnej (o ile jest ona dostępna). Uruchamianie centrum sterowania CATALYST Control Center za pomocą klawiszy aktywacji Można nacisnąć uprzednio zdefiniowany klawisz (np. F7) lub kombinację klawiszy (np. Ctrl+A). Klawisz aktywacji można zdefiniować za pomocą menedżera klawiszy aktywacji. Uruchamianie centrum sterowania CATALYST Control Center za pomocą skrótu na pulpicie Podczas pierwszej instalacji centrum sterowania CATALYST Control Center kreator instalacji oferuje opcję umieszczenia na pulpicie skrótu. Jeśli opcja ta została zaznaczona, można po prostu dwukrotnie kliknąć ikonę CATALYST Control Center na pulpicie. Uruchamianie centrum sterowania CATALYST Control Center za pomocą Zasobnika systemowego Kliknij prawym przyciskiem myszy ikonę ATI w Zasobniku systemowym Windows i wybierz opcję CATALYST Control Center z menu podręcznego.

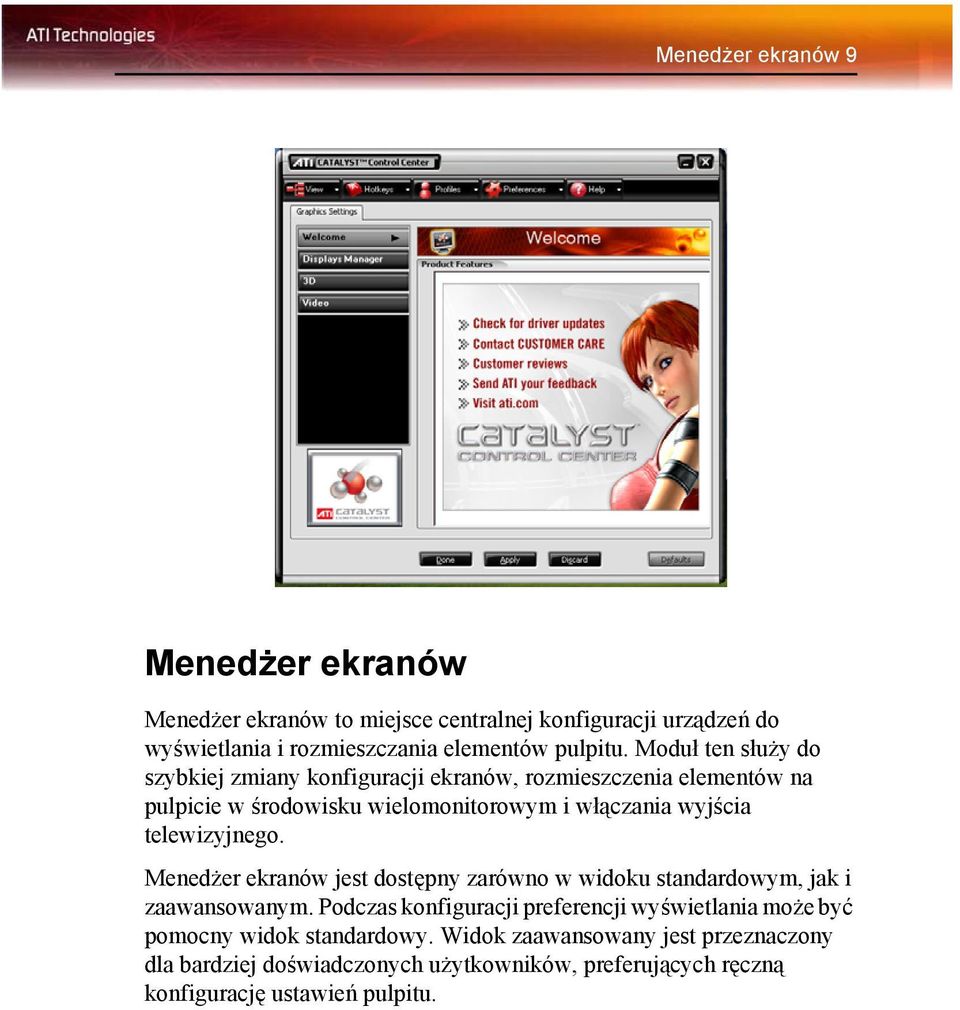

15 Menedżer ekranów 9 Menedżer ekranów Menedżer ekranów to miejsce centralnej konfiguracji urządzeń do wyświetlania i rozmieszczania elementów pulpitu. Moduł ten służy do szybkiej zmiany konfiguracji ekranów, rozmieszczenia elementów na pulpicie w środowisku wielomonitorowym i włączania wyjścia telewizyjnego. Menedżer ekranów jest dostępny zarówno w widoku standardowym, jak i zaawansowanym. Podczas konfiguracji preferencji wyświetlania może być pomocny widok standardowy. Widok zaawansowany jest przeznaczony dla bardziej doświadczonych użytkowników, preferujących ręczną konfigurację ustawień pulpitu.

16 10 Ustawienia 3D Widok standardowy Widok zaawansowany Ustawienia 3D Ustawienia 3D umożliwiają dostosowanie funkcji aplikacji 3D, np. programów do projektowania grafiki, programów CAD czy gier. Ustawienia 3D są dostępne w uproszczonym widoku standardowym oraz w widoku zaawansowanym.

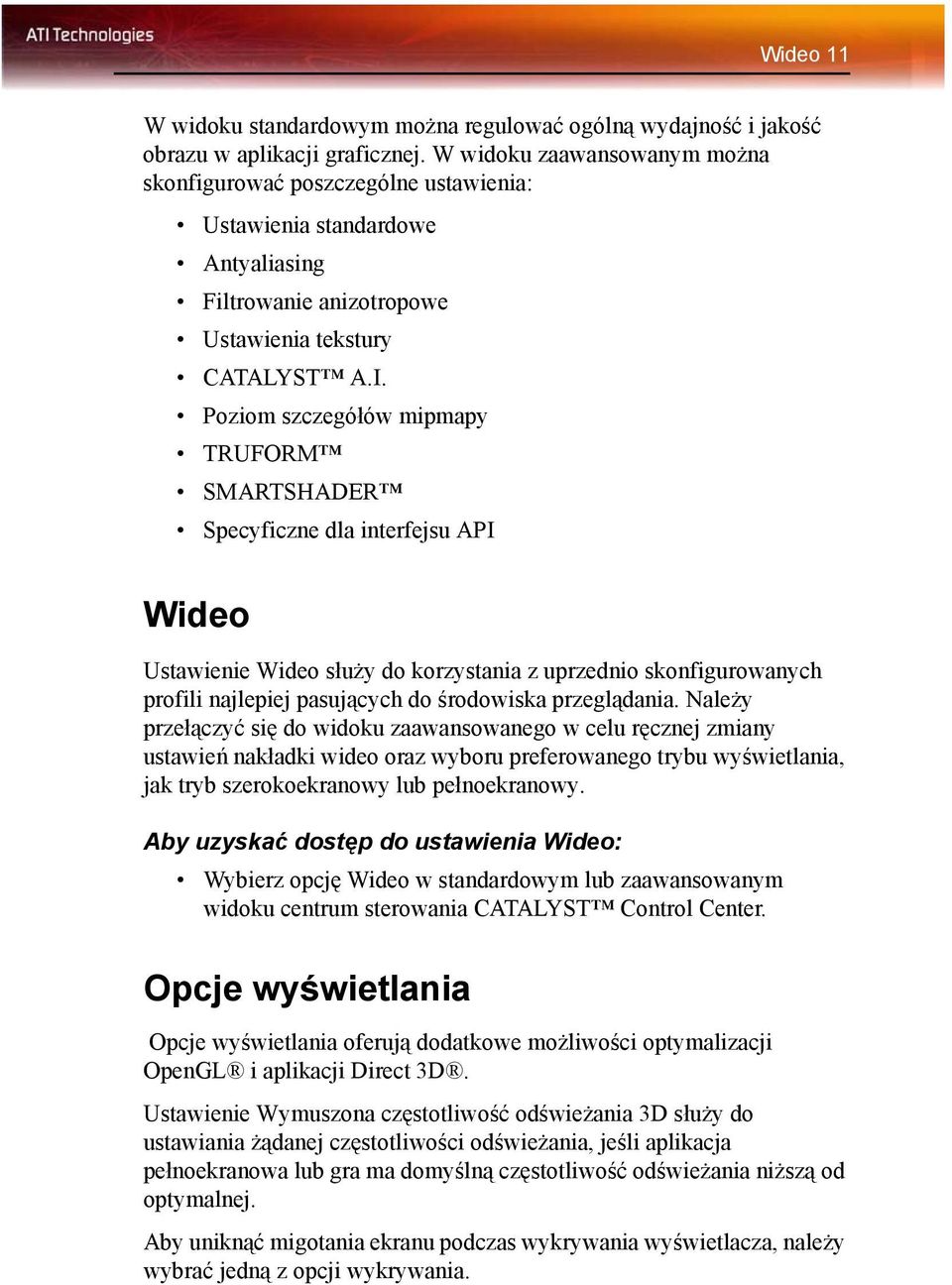

17 Wideo 11 W widoku standardowym można regulować ogólną wydajność i jakość obrazu w aplikacji graficznej. W widoku zaawansowanym można skonfigurować poszczególne ustawienia: Ustawienia standardowe Antyaliasing Filtrowanie anizotropowe Ustawienia tekstury CATALYST A.I. Poziom szczegółów mipmapy TRUFORM SMARTSHADER Specyficzne dla interfejsu API Wideo Ustawienie Wideo służy do korzystania z uprzednio skonfigurowanych profili najlepiej pasujących do środowiska przeglądania. Należy przełączyć się do widoku zaawansowanego w celu ręcznej zmiany ustawień nakładki wideo oraz wyboru preferowanego trybu wyświetlania, jak tryb szerokoekranowy lub pełnoekranowy. Aby uzyskać dostęp do ustawienia Wideo: Wybierz opcję Wideo w standardowym lub zaawansowanym widoku centrum sterowania CATALYST Control Center. Opcje wyświetlania Opcje wyświetlania oferują dodatkowe możliwości optymalizacji OpenGL i aplikacji Direct 3D. Ustawienie Wymuszona częstotliwość odświeżania 3D służy do ustawiania żądanej częstotliwości odświeżania, jeśli aplikacja pełnoekranowa lub gra ma domyślną częstotliwość odświeżania niższą od optymalnej. Aby uniknąć migotania ekranu podczas wykrywania wyświetlacza, należy wybrać jedną z opcji wykrywania.

18 12 Kolor W przypadku używania odbiornika TV starszego typu, lub jeśli jest on wyposażony w wejścia niestandardowe, których nie można wykryć automatycznie, należy użyć funkcji Wymuszaj wykrywanie TV. Po wykryciu odbiornika TV zostanie on wyświetlony w ustawieniach menedżera wyświetlaczy; można go wtedy skonfigurować stosownie do potrzeb. Niektóre funkcje zależne od funkcji automatycznego wykrywania, takie jak pulpit rozszerzony, nie będą jednak obsługiwane. Aby uzyskać dostęp do opcji wyświetlania: Wybierz opcję Opcje wyświetlania w widoku zaawansowanym centrum sterowania CATALYST Control Center. Kolor Ustawienie Kolor służy do regulacji ustawień kolorów pulpitu oraz gier pełnoekranowych. Obszar podglądu umożliwia śledzenie na bieżąco zmian ustawień korekcji gamma, jasności i kontrastu. Aby uzyskać dostęp do ustawienia Kolor: Wybierz opcję Kolor w widoku zaawansowanym centrum sterowania CATALYST Control Center. VPU Recover VPU Recover to narzędzie umożliwiające wykrywanie sytuacji, w których karta graficzna nie będzie już w stanie reagować na polecenia sterownika ekranu. W takim przypadku VPU Recover próbuje zresetować kartę graficzną, tak aby użytkownik mógł kontynuować pracę bez przerwy oraz bez utraty danych. Aby uzyskać dostęp do opcji VPU Recover Wybierz opcję VPU Recover w widoku zaawansowanym centrum sterowania CATALYST Control Center. Właściwości monitora Strona Właściwości monitora umożliwia konfigurowanie atrybutów monitora Display Data Channel (DDC), uzyskiwanie informacji dotyczących podłączonych monitorów oraz dostosowanie położenia i rozmiaru wyświetlacza.

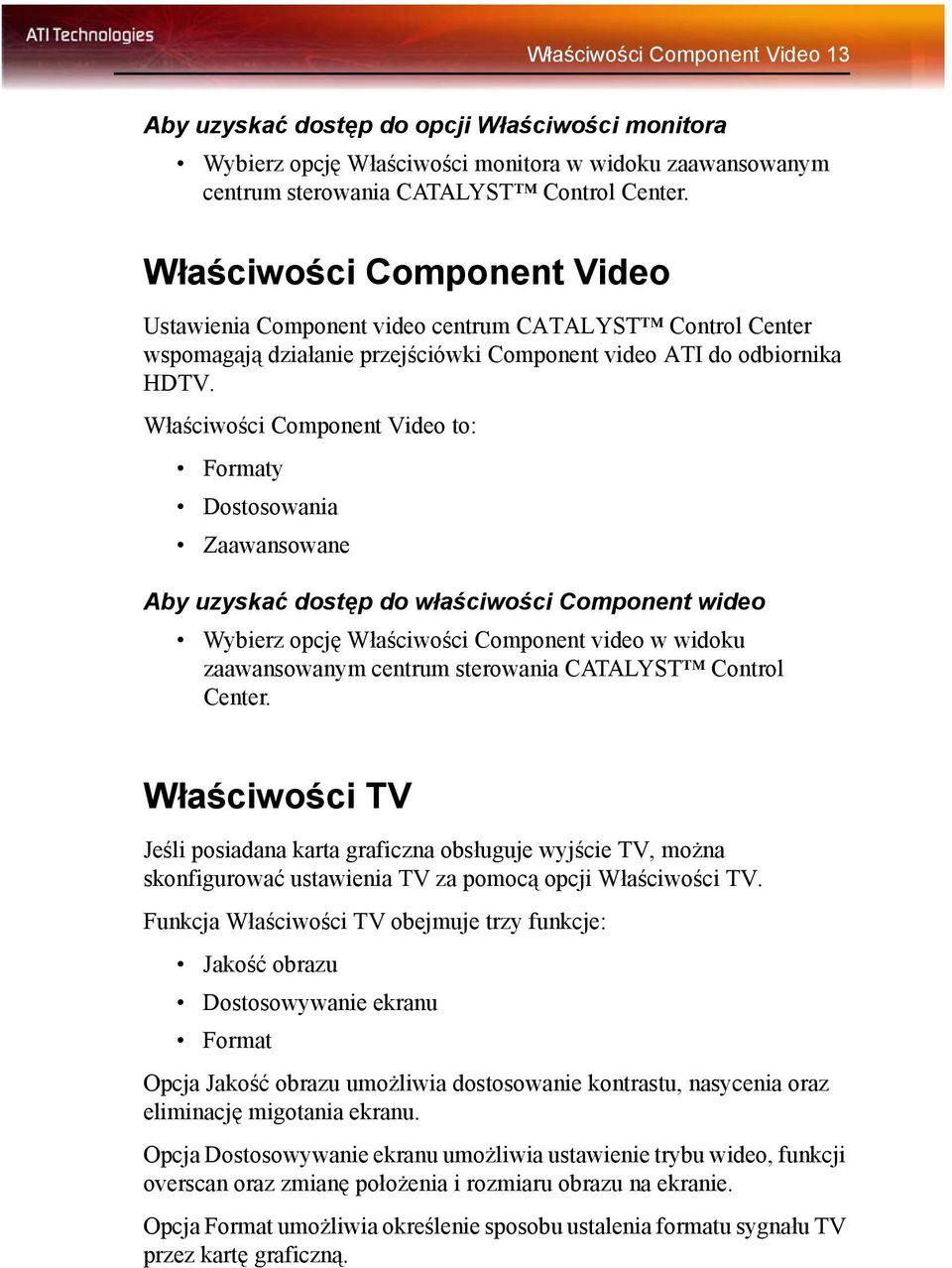

19 Właściwości Component Video 13 Aby uzyskać dostęp do opcji Właściwości monitora Wybierz opcję Właściwości monitora w widoku zaawansowanym centrum sterowania CATALYST Control Center. Właściwości Component Video Ustawienia Component video centrum CATALYST Control Center wspomagają działanie przejściówki Component video ATI do odbiornika HDTV. Właściwości Component Video to: Formaty Dostosowania Zaawansowane Aby uzyskać dostęp do właściwości Component wideo Wybierz opcję Właściwości Component video w widoku zaawansowanym centrum sterowania CATALYST Control Center. Właściwości TV Jeśli posiadana karta graficzna obsługuje wyjście TV, można skonfigurować ustawienia TV za pomocą opcji Właściwości TV. Funkcja Właściwości TV obejmuje trzy funkcje: Jakość obrazu Dostosowywanie ekranu Format Opcja Jakość obrazu umożliwia dostosowanie kontrastu, nasycenia oraz eliminację migotania ekranu. Opcja Dostosowywanie ekranu umożliwia ustawienie trybu wideo, funkcji overscan oraz zmianę położenia i rozmiaru obrazu na ekranie. Opcja Format umożliwia określenie sposobu ustalenia formatu sygnału TV przez kartę graficzną.

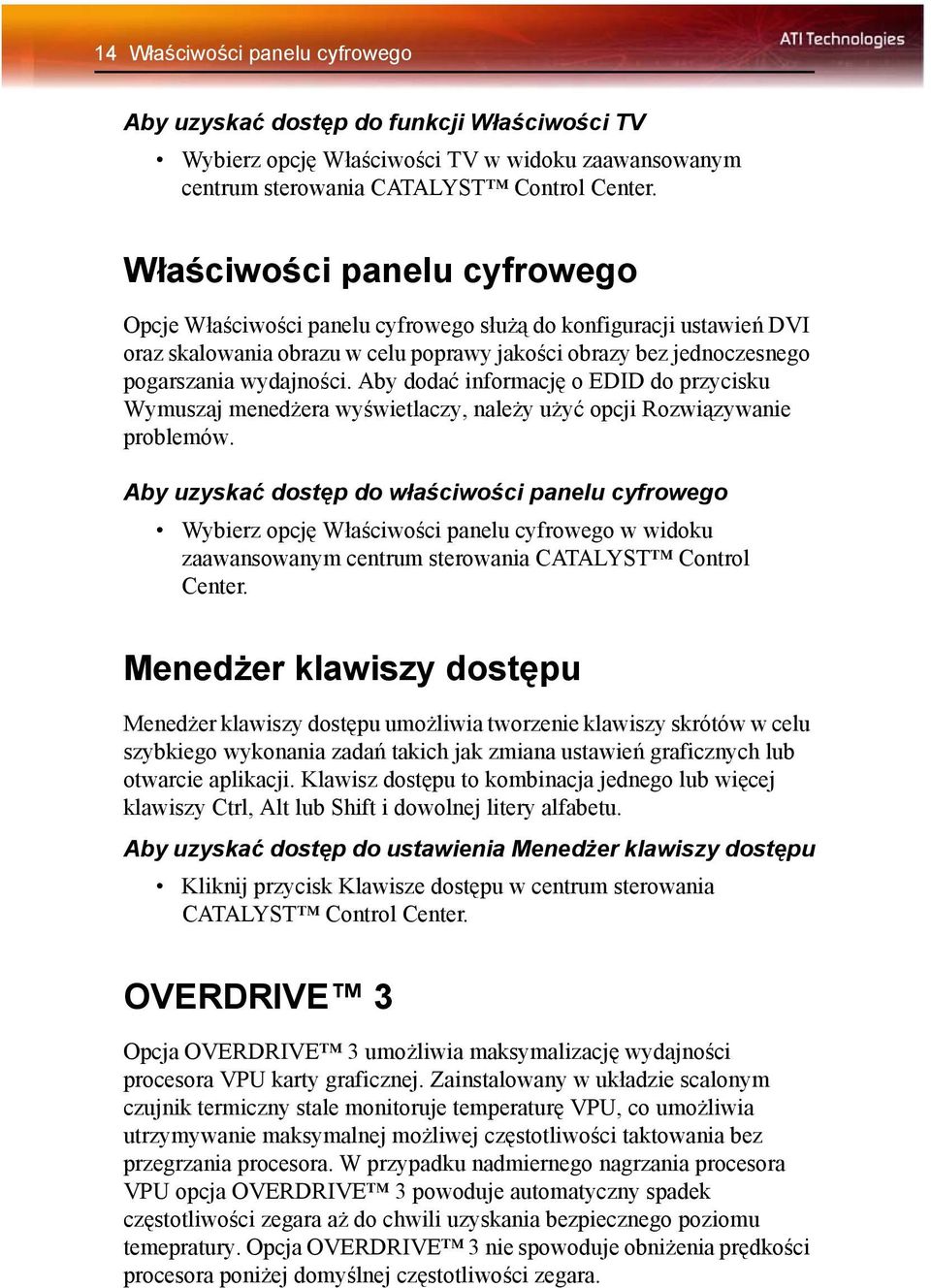

20 14 Właściwości panelu cyfrowego Aby uzyskać dostęp do funkcji Właściwości TV Wybierz opcję Właściwości TV w widoku zaawansowanym centrum sterowania CATALYST Control Center. Właściwości panelu cyfrowego Opcje Właściwości panelu cyfrowego służą do konfiguracji ustawień DVI oraz skalowania obrazu w celu poprawy jakości obrazy bez jednoczesnego pogarszania wydajności. Aby dodać informację o EDID do przycisku Wymuszaj menedżera wyświetlaczy, należy użyć opcji Rozwiązywanie problemów. Aby uzyskać dostęp do właściwości panelu cyfrowego Wybierz opcję Właściwości panelu cyfrowego w widoku zaawansowanym centrum sterowania CATALYST Control Center. Menedżer klawiszy dostępu Menedżer klawiszy dostępu umożliwia tworzenie klawiszy skrótów w celu szybkiego wykonania zadań takich jak zmiana ustawień graficznych lub otwarcie aplikacji. Klawisz dostępu to kombinacja jednego lub więcej klawiszy Ctrl, Alt lub Shift i dowolnej litery alfabetu. Aby uzyskać dostęp do ustawienia Menedżer klawiszy dostępu Kliknij przycisk Klawisze dostępu w centrum sterowania CATALYST Control Center. OVERDRIVE 3 Opcja OVERDRIVE 3 umożliwia maksymalizację wydajności procesora VPU karty graficznej. Zainstalowany w układzie scalonym czujnik termiczny stale monitoruje temperaturę VPU, co umożliwia utrzymywanie maksymalnej możliwej częstotliwości taktowania bez przegrzania procesora. W przypadku nadmiernego nagrzania procesora VPU opcja OVERDRIVE 3 powoduje automatyczny spadek częstotliwości zegara aż do chwili uzyskania bezpiecznego poziomu temepratury. Opcja OVERDRIVE 3 nie spowoduje obniżenia prędkości procesora poniżej domyślnej częstotliwości zegara.

21 Menedżer profili 15 Aby uzyskać prędkości OVERDRIVE 3 zalecane przez firmę ATI dla kart graficznych oraz zegarów pamięci wideo, należy użyć narzędzia do automatycznej konfiguracji zegara. Można również ustawić te prędkości ręcznie, stosownie do potrzeb. Opcję OVERDRIVE 3 można ponadto skonfigurować tak, by była ona uruchamiana podczas uruchamiania systemu operacyjnego lub tylko podczas uruchamiania aplikacji 3D. Jeśli nie można uruchomić komputera ponownie po przestawieniu wartości prędkości zegara na wyższą, należy nacisnąć i przytrzymać klawisz SHIFT podczas rozruchu systemu aż do chwili usłyszenia trzech sygnałów dźwiękowych. Po zakończeniu ponownego rozruchu należy wyłączyć opcję Włącz nowe ustawienia taktowania przy zalogowaniu. Aby uzyskać dostęp do opcji OVERDRIVE 3 Wybierz opcję OVERDRIVE 3 w widoku zaawansowanym centrum sterowania CATALYST Control Center. Menedżer profili Profile umożliwiają tworzenie dostosowanych środowisk pulpitu, wideo i aplikacji 3D. Można definiować i zapisywać własne ustawienia wideo, które mogą być następnie w prosty sposób włączane za pomocą klawiszy aktywacji lub przypisanego pliku. Uwaga:Profil dotyczy konkretnej karty graficznej. Jeśli na komputerze zainstalowanych jest więcej niż jedna karta, konieczne jest wybranie odpowiedniej karty przed przystąpieniem do tworzenia, ładowania lub aktywacji profili. Aby uzyskać dostęp do ustawienia Menedżer profili Kliknij przycisk Profile w centrum sterowania CATALYST Control Center. Preferencje Strona Preferencje umożliwia przywrócenie domyślnych wartości fabrycznych, zmianę karnacji oraz włączenie/wyłączenie ikony Zasobnika systemowego. Strona Preferencje centrum sterowania CATALYST Control Center obejmuje następujące opcje:

22 16 Pomoc Ukryj etykietki narzędzi Zawsze na wierzchu Włącz menu paska zadań Przywróć fabryczne ustawienia domyślne Wyświetlanie tekstu paska narzędzi Wybierz język Wybieranie karnacji Aby uzyskać dostęp do funkcji Preferencje Kliknij przycisk Preferencje w centrum sterowania CATALYST Control Center. Pomoc Funkcja Pomoc centrum sterowania CATALYST Control Center umożliwia dostęp do wyczerpującej pomocy ekranowej oraz informacji technicznych o komputerze i karcie graficznej oraz zawiera łącze do witryny internetowej firmy ATI Technologies. Pomoc centrum sterowania CATALYST Control Center oferuje następujące opcje: Wyszukiwanie tematów Pomocy Przejdź do witryny ATI.com Centrum informacji Informacje o CATALYST Control Cente Aby uzyskać dostęp do funkcji Pomoc Kliknij przycisk Pomoc w centrum sterowania CATALYST Control Center. lub W dowolnej chwili naciśnij klawisz F1, aby uzyskać pomoc kontekstową dotyczącą danej funkcji lub ustawienia.

23 Korzystanie z wyjścia telewizyjnego 17 ROZDZIAŁ 4: Wyświetlanie obrazu na odbiorniku TV i przechwytywanie obrazu W tym rozdziale opisano, w jaki sposób korzystać z funkcji wyświetlania obrazu TV oraz przechwytywania obrazu, oferowanych przez kartę rodziny RADEON X850. Korzystanie z wyjścia telewizyjnego Kara z rodziny RADEON X850 oferuje możliwość wyświetlania obrazu na ekranie telewizora. Oglądanie obrazu tworzonego przez komputer na telewizorze Do karty rodziny RADEON X850 można podłączyć jednocześnie telewizor i monitor. Można także podłączyć magnetowid i nagrywać wszystko, co jest wyświetlane na ekranie monitora. WAŻNE INFORMACJE dla klientów w Europie Niektóre monitory komputerowe używane w krajach europejskich nie mogą być używane jednocześnie z telewizorem. Kiedy w Europie włączy się wyświetlanie na ekranie telewizora, częstotliwość odświeżania dla monitora i dla telewizora zostaje ustawiona na 50 Hz. Niektóre monitory nie mogą pracować z tą częstotliwością i mogą ulec uszkodzeniu. Prosimy o sprawdzenie w dokumentacji monitora, czy może on pracować z częstotliwością odświeżania obrazu 50 Hz. Jeśli monitor nie może pracować z częstotliwością odświeżania obrazu 50 Hz (lub nie ma co do tego pewności), to kiedy używamy telewizora do wyświetlania obrazu z komputera, należy przed włączeniem komputera wyłączyć monitor. Ekran telewizora świetnie nadaje się do prezentacji i oglądania filmów lub grania w gry na ekranie większym od typowego monitora. Poniższe porady pomogą jak najlepiej wykorzystać funkcję TV Out.

24 18 Korzystanie z wyjścia telewizyjnego Podłączanie telewizora lub magnetowidu Chcąc podłączyć kartę rodziny RADEON X850 do telewizora lub magnetowidu, należy użyć przewodu S-Video. Wiele telewizorów (i magnetowidów) wyposażonych jest w wejście Composite video w takim przypadku można skorzystać z dołączonej do karty przejściówki S-Videona-Composite. Jeśli telewizor posiada tylko wejście na sygnał z sieci telewizji kablowej, można kartę akceleratora graficznego połączyć z tym telewizorem poprzez magnetowid lub modulator częstotliwości radiowej (RF), który jest dostępny na rynku. Aby podłączyć wyjście S-Video 1 Wyłącz komputer i telewizor (lub magnetowid). 2 Sprawdź, czy telewizor (lub magnetowid) jest wyposażony w gniazdo S-Video, czy Composite. 3 Odszukaj wyjście S-Video z tyłu obudowy komputera. Podłącz odpowiedni kabel do gniazda wyjścia sygnału telewizyjnego S-Video albo dostarczonego z kartą kabla przejściowego, a drugi koniec kabla do telewizora (lub magnetowidu). Skorzystaj z ilustracji. 4 Najpierw włącz telewizor (lub magnetowid), a następnie komputer.

25 Korzystanie z wyjścia telewizyjnego 19 Podłączanie wyjścia S-Video do telewizora lub magnetowidu Złącze S-Video na karcie graficznej TV lub magnetowid Kabel S-Video (z przejściówką S-Video na Composite albo bez niej) Komputer Wyświetlać na monitorze, czy na telewizorze? Użycie telewizora do wyświetlania obrazów z komputera może być użyteczne, jednak w takim przypadku obraz na ekranie może być zniekształcony lub ściśnięty. Zniekształcenia powstają z powodu dostosowywania się obrazu do wymiarów ekranu telewizora. Aby to skorygować, należy przyciskami sterującymi monitora wyregulować rozmiary i położenie wyświetlanego obrazu.

26 20 Korzystanie z wyjścia telewizyjnego Niektóre monitory pracujące z jedną częstotliwością mogą nie pracować z włączonym wyświetlaniem TV. Kiedy przy włączonym wyświetlaniu na telewizorze wystąpią kłopoty z obrazem, należy wyłączyć funkcję wyświetlania na telewizorze, aby obraz na monitorze poprawił się. Wyświetlanie tekstu na ekranie telewizora Telewizor przeznaczony jest przede wszystkim do wyświetlania obrazów ruchomych. Duży rozmiar plamki na ekranie telewizora sprawia, że jakość wyświetlanych na nim obrazów nieruchomych jest niska. Małe litery, które są stosowane w okienkach programów komputerowych, na ekranie telewizora mogą być rozmyte i słabo czytelne. Można temu zaradzić, używając większych czcionek. Wybór większej czcionki ekranowej 1 Otwórz okno dialogowe Właściwości: Ekran, klikając pulpit prawym przyciskiem myszy lub korzystając z Panelu sterowania Windows. 2 Kliknij zakładkę Ustawienia, przycisk Zaawansowane, a następnie zakładkę Ogólne. 3 W obszarze Wygląd wybierz pozycję Duży rozmiar (120 dpi) z listy rozwijanej Rozmiar czcionki (lub Ustawienie DPI). 4 Kliknij przycisk Zastosuj. Na wezwanie kliknij przycisk Tak, aby ponownie uruchomić komputer. Wyświetlanie obrazu wyłącznie na telewizorze Jeśli planowane jest przeniesienie komputera w miejsce, gdzie do wyświetlania będzie używany tylko telewizor, należy się upewnić, że włączona jest funkcja wyświetlania na telewizorze. Maksymalna rozdzielczość wyświetlania na telewizorze to 1024x768. Wybranie wyższej rozdzielczości spowoduje, że obraz nie będzie wyświetlany, jeśli telewizor jest jedynym urządzeniem wyświetlającym. Korzystanie z gier i programów komputerowych Niektóre starsze gry i programy komputerowe mogą bezpośrednio programować rodziny RADEON X850, tak aby pracował w określonym trybie wyświetlania. Może to powodować automatyczne wyłączanie lub poważne zniekształcanie obrazu na telewizorze (obraz na monitorze komputerowym lub przenośnym wyświetlaczu ciekłokrystalicznym nie ulegnie zmianie). Prawidłowy obraz na telewizorze zostanie przywrócony po zakończeniu gry lub ponownym uruchomieniu komputera.

27 Podłączanie telewizora HDTV 21 Podłączanie telewizora HDTV Sygnał wyjściowy z komputera można wyświetlać bezpośrednio na odbiorniku HDTV (High Definition Television) lub innym urządzeniu z wejściem komponentowym. Wielki ekran do wyświetlania obrazów z komputera zapewni doskonałe odtwarzanie gier komputerowych, do prezentacji, oglądania filmów i szperania w Internecie. Do odbioru sygnału przez odbiornik HDTV służą złącza YPbPr. Na złącze YPbPr składają się następujące żyły: Y = Zielona Pb = Niebieska Pr = Czerwona Przejściówka komponentowego wideo do odbiornika HDTV może służyć zamiast standardowego kabla wyjściowego audio/wideo do podłączania karty do odbiornika HDTV lub innego urządzenia z wejściem komponentowym za pomocą komponentowych kabli wideo. Przed rozpoczęciem instalowania odbiornika HDTV firmy ATI konieczne jest podłączenie do komputera monitora. Aby umożliwić prawidłowe działanie karty komponentowego wideo firmy ATI, konieczne jest prawidłowe zainstalowanie sterowników.

28 22 Podłączanie telewizora HDTV Kabel HDTV firmy ATI Kabel wyjścia wideo HDTV firmy ATI Płyta tylna karty graficznej ATI Kable krosowe męskie RCA dostępne u sprzedawców elektroniki użytkowej Typowe połączenia wejścia wideo HDTV Uwaga:Długości kabli wejściowych i wyjściowych nie przekraczają 50 stóp (15 m). Instalowanie kabli wideo HDTV firmy ATI 1 Włącz urządzenie z wejściem komponentowym i ustaw sygnał wejściowy YPbPr. Uwaga:Informacje dotyczące konfiguracji danego urządzenia można znaleźć w instrukcjach obsługi odbiornika HDTV lub urządzenia z wejściem komponentowym. 2 Włącz komputer. Uwaga:Do czasu uruchomienia systemu Windows ekran telewizora będzie pusty. Może to potrwać kilka minut.

29 Przechwytywanie wideo 23 Korzystanie z kabli wideo HDTV firmy ATI Kabel wideo HDTV służy do oglądania filmów DVD i odtwarzania gier wideo na odbiorniku HDTV. W płytach DVD zabezpieczonych przed kopiowaniem tryby odtwarzania są ograniczone do 480i i 480p. Najlepsze efekty można osiągnąć, odszukując podczas oglądania filmów DVD lub odtwarzania gier wideo na odbiorniku HDTV tryb i rozdzielczość ekranu dającą najlepsze efekty i używając wyłącznie tych ustawień. Przechwytywanie wideo Karta rodziny RADEON X850 umożliwia przechwytywanie wideo z kamkordera, magnetowidu lub telewizora. Można używać swojej ulubionej aplikacji do edycji obrazu wideo do dodawania efektów, modyfikacji i publikacji strumieniowego wideo w Internecie. Złącza wyjść audio i wideo telewizora, kamkordera i magnetowidu będą podobne do pokazanych na ilustracji. Należy użyć wyjścia Composite Video lub S-Video Out. Lepsze wyniki uzyskuje się za pomocą złącza wyjścia S-Video. Podłączanie urządzenia wideo do karty rodziny RADEON X850

30 24 Przechwytywanie wideo A B Złącza wejścia/wyjścia Composite. Zalecane złącze zapewniające wysoką jakość obrazu. Złącza wejścia/wyjścia S-Video. Karta graficzna ATI Kabel wejścia/wyjścia wideo Typowe połączenie wejścia wideo telewizora, magnetowidu lub kamkordera Typowe połączenie wyjścia wideo telewizora, magnetowidu lub kamkordera Podłączanie urządzeń do przechwytywania wideo Do podłączania do telewizora, magnetowidu lub kamkordera służą kable wejścia/wyjścia wideo. Należy użyć złączy S-Video. Aby przechwycić wideo na komputer 1 Podłącz kabel wejścia/wyjścia wideo firmy ATI do złącza wejścia/ wyjścia wideo przejściówki graficznej ATI. 2 Podłącz wejście wideo kabla wejścia/wyjścia wideo firmy ATI do wyjścia wideo urządzenia. Uwaga:Kable przedłużające S-Video i Composite można nabyć u sprzedawców elektroniki użytkowej. 3 Uruchom program do przechwytywania wideo w trybie nagrywania. Więcej informacji można znaleźć w dokumentacji dołączonej do programu do przechwytywania wideo. 4 Włącz telewizor lub naciśnij przycisk odtwarzania telewizora lub magnetowidu. Uwaga:Aby przechwytywać dźwięk, należy podłączyć wyjście liniowe urządzenia multimedialnego do wejścia liniowego na karcie dźwiękowej. Kable audio dostępne są w sklepach z elektroniką użytkową. Ustawianie regulacji głośności systemu Windows Aby uzyskać prawidłowy dźwięk, musi być aktywne wejście liniowe karty dźwiękowej.

31 Przechwytywanie wideo 25 Aby wyświetlać ustawienia wejścia liniowego 1 Kliknij prawym przyciskiem myszy ikonę Głośnik na pasku zadań, zwykle znajdującym się w prawym dolnym rogu ekranu. Jeśli na pasku zadań brak ikony głośności, należy wykonać następujące czynności: Kliknij menu Start, a następnie kliknij polecenie Panel sterowania. Kliknij dwukrotnie ikonę Dźwięki i multimedia. Na zakładce Dźwięki zaznacz pole wyboru Pokaż wskaźnik głośności na pasku zadań. 2 Kliknij opcję Otwórz regulację głośności. 3 Jeśli suwak głośności wejścia liniowego nie jest widoczny, kliknij Opcje, a następnie kliknij Właściwości. 4 Kliknij pole wyboru regulacji głośności Wejście liniowe, a następnie kliknij przycisk OK. Jeśli zaznaczone jest pole wyboru opcji Wycisz kliknij je, aby anulować wyciszenie.

32 26 Przechwytywanie wideo

33 Usuwanie oprogramowania poprzedniej karty graficznej 27 ROZDZIAŁ 5: Rozwiązywanie problemów Poniższe wskazówki dotyczące rozwiązywania problemów mogą być pomocne w razie napotkania trudności. Dokumentacja firmy ATI zawiera użyteczne wskazówki dotyczące instalacji/konfiguracji oraz inne wartościowe informacje o poszczególnych funkcjach. W celu uzyskania bardziej zaawansowanych informacji na temat rozwiązywania problemów należy zwrócić się do sprzedawcy. Więcej informacji na temat rozwiązywania problemów można znaleźć w witrynie internetowej firmy ATI pod adresem ati.com/support/. Usuwanie oprogramowania poprzedniej karty graficznej Aby pomyślnie zainstalować kartę rodziny RADEON X850, należy odinstalować sterowniki graficzne poprzednio używanej karty, zanim zostanie ona wymontowana z komputera. Aby odinstalować dotychczas używane sterowniki graficzne 1 Zamknij wszystkie otwarte aplikacje używana do tej pory karta graficzna powinna być nadal zamontowana w komputerze. 2 Kliknij kolejno polecenia Start > Ustawienia > Panel sterowania, a następnie wybierz opcję Dodaj/Usuń programy. 3 Zaznacz używane obecnie sterowniki graficzne, a następnie kliknij przycisk Dodaj/Usuń: Kreator pomoże w usunięciu używanych obecnie sterowników ekranu. Po usunięciu sterowników ponownie uruchom komputer. Jeśli z używaną dotychczas kartą graficzną było zainstalowane dodatkowe oprogramowanie, na tym etapie konieczne może być również usunięcie tego oprogramowania. Może to na przykład dotyczyć programu odtwarzacza DVD lub aplikacji multimedialnych.

34 28 Komunikat Znaleziono nowy sprzęt w systemie Windows Komunikat Znaleziono nowy sprzęt w systemie Windows System Windows może uruchomić Kreatora dodawania nowego sprzętu, aby zainstalować standardowy sterownik VGA. Aby zainstalować i wykryć nowy sprzęt: 1 Kliknij przycisk Dalej, aby zezwolić systemowi Windows na wyszukanie Standardowej karty VGA lub Standardowej karty graficznej PCI. Jeśli pojawi się monit o włożenie dysku CD-ROM systemu Windows, włóż ten dysk do napędu CD-ROM. 2 Wpisz: D:\<Nazwa systemu operacyjnego>, na przykład D:\WinXP. Jeśli napęd CD-ROM jest w systemie oznaczony literą inną niż D, zastąp D właściwą literą napędu. 3 Kliknij przycisk OK. 4 Kliknij przycisk Zakończ, aby zamknąć kreatora i ponownie uruchomić system. Instalowanie pakietu CATALYST Software Suite Pakiet oprogramowania ATI CATALYST Software Suite zawiera wszystko, czego potrzeba, by wykorzystać możliwości akceleratora graficznego ATI. Pakiet oprogramowania CATALYST Software Suite składa się z czterech odrębnych elementów: sterownika; Multimedia Center; HydraVision (nie uwzględniony w instalacji Ekspresowej); oprogramowania Remote Wonder. Aby mieć pewność, że zainstalowanie zostanie odpowiednie oprogramowanie, należy skorzystać z instalacyjnej płyty CD-ROM ATI dostarczonej razem z kartą akceleratora graficznego ATI.

35 Instalowanie pakietu CATALYST Software Suite 29 Aby zainstalować pakiet CATALYST Software Suite 1 Włóż PŁYTĘ INSTALACYJNĄ CD-ROM ATI do napędu CD- ROM. Jeśli w systemie Windows płyta CD-ROM zostanie uruchomiona automatycznie, przejdź do kroku 6. 2 Kliknij przycisk Start. 3 Wybierz polecenie Uruchom. 4 Wpisz: D:\ATISETUP Jeśli napęd CD-ROM jest w systemie oznaczony literą inną niż D, zastąp D prawidłową literą napędu. 5 Kliknij przycisk OK. 6 Kliknij przycisk Install (Instaluj) w obszarze Software Install (Instalacja oprogramowania). 7 Kliknij przycisk Next (Dalej). 8 Kliknij przycisk Tak, aby zaakceptować umowę licencyjną. 9 Kliknij opcję ATI Easy Install (Łatwa instalacja ATI), aby uruchomić kreatora instalacji. 10 Postępuj zgodnie z instrukcjami wyświetlanymi przez kreatora, aby zakończyć instalację. Uwaga:Zaleca się korzystanie z opcji instalacji ekspresowej. Jeśli karta akceleratora graficznego ATI zawiera składnik multimedialny, oprogramowanie tego składnika zostanie zainstalowane automatycznie razem ze sterownikiem graficznym ATI. Po wybraniu instalacji ekspresowej nie są instalowane wszystkie składniki oprogramowania. Opcja instalacji niestandardowej umożliwia wybranie poszczególnych składników oprogramowania do zainstalowania.

36 30 Wybór rozwiązania Wybór rozwiązania Problemy ogólne Problem Komputer nie uruchamia się prawidłowo Możliwe rozwiązanie Upewnij się, że przestrzegane były instrukcje instalacji. Sprawdź, czy karta jest prawidłowo zainstalowana w systemie i podłączona do monitora. Jeśli występują problemy podczas uruchamiania, uruchom komputer w trybie awaryjnym. Podczas uruchamiania systemu Windows 2000 lub Windows XP trzymaj naciśnięty przycisk F8, dopóki nie pojawi się menu opcji zaawansowanych systemu Windows. Za pomocą klawiszy ze strzałkami wybierz Tryb awaryjny i naciśnij klawisz Enter. W programie konfiguracyjnym systemu operacyjnego sprawdź przypisanie przerwań. Skontaktuj się z Obsługą klienta firmy ATI lub z lokalną pomocą techniczną. Brak obrazu Upewnij się, że karta jest prawidłowo osadzona w gnieździe rozszerzeń. Upewnij się, że kabel monitora jest pewnie zamocowany do karty. Upewnij się, że zarówno monitor, jak i komputer są podłączone do zasilania i że zasilanie jest dostępne. W razie potrzeby wyłącz układ graficzny zainstalowany na płycie głównej komputera. Więcej informacji można znaleźć w instrukcji obsługi komputera lub uzyskać od jego producenta. (Uwaga: w konstrukcjach niektórych producentów nie ma możliwości wyłączenia wbudowanego układu graficznego ani wykorzystywania go jako wyświetlacza dodatkowego). Upewnij się, że podczas instalacji rozszerzonego sterownika wybrany został odpowiedni monitor.

37 Wybór rozwiązania 31 Problemy ogólne Problem Obraz wyświetlany jest nieprawidłowo Możliwe rozwiązanie Sprawdź, czy monitor obsługuje rozdzielczość oraz częstotliwości synchronizacji poziomej (khz) i pionowej (Hz) wymagane przez kartę graficzną. Bieżącą rozdzielczość, częstotliwości synchronizacji (odświeżania) i głębi barw można sprawdzić na zakładkach Ustawienia i Monitor w oknie dialogowym Właściwości: Ekran. Ostrzeżenie! Należy upewnić się, że wybrana rozdzielczość i częstotliwości synchronizacji (odświeżania) są obsługiwane przez kartę wideo i monitor. Wybranie niezgodnej rozdzielczości/częstotliwości może spowodować uszkodzenie monitora. Zalecane rozdzielczości i częstotliwości odświeżania można znaleźć w dokumentacji monitora. Obraz przesunięty względem ekranu, nieprawidłowe kolory lub brak obrazu System operacyjny informuje, że karta wideo nie jest prawidłowo skonfigurowana Spróbuj wyregulować jaskrawość, ostrość, kontrast i balans barw za pomocą elementów sterujących na monitorze. Spróbuj wyregulować położenie obrazu na ekranie za pomocą elementów sterujących na monitorze (regulacja wyśrodkowania i pozycji). Wejścia RGB monitora (oraz przełączniki synchronizacji, jeśli są dostępne) należy skonfigurować na 75 omów, z synchronizacją zewnętrzną. Użytkownicy płaskich monitorów panelowych (DFP): należy sprawdzić w dokumentacji monitora, jaki kabel i złącze należy podłączyć do wyjścia DVI-I na karcie graficznej. Sprawdź poprawność instalacji sterownika i upewnij się, że załadowane są programy właściwe dla używanego systemu operacyjnego i aplikacji. Ponownie zainstaluj sterowniki karty z rodziny RADEON X850.

38 32 Wybór rozwiązania Rozwiązywanie problemów z odbiornikiem HDTV/przejściówką HDTV Problem Kolory na ekranie TV są nieprawidłowe Brak obrazu na ekranie TV Płyty DVD nie są odtwarzane w trybie 720p ani 1080i Część obrazu jest niewidoczna Obraz jest nachylony Obraz na ekranie kineskopowym jest zielony Możliwe rozwiązanie Sprawdź prawidłowość połączeń między przejściówką wideo komponentowego a odbiornikiem HDTV (Y=zielony, Pb=niebieski, Pr=czerwony). Obraz na ekranie TV pojawi się dopiero po uruchomieniu systemu Windows, co może potrwać kilka minut. W odbiorniku TV wybierz wejście YPbPr. Upewnij się, że przejściówka wideo komponentowego HDTV jest prawidłowo podłączona, a następnie ponownie uruchom komputer. W płytach DVD zabezpieczonych przed kopiowaniem tryby odtwarzania są ograniczone do 480i i 480p. Spróbuj użyć trybu 720p, jeśli urządzenie z wejściem komponentowym obsługuje ten tryb. Skorzystaj z instrukcji obsługi odbiornika HDTV/ System działa w trybie sygnały komponentowego. Uruchom komputer ponownie z podłączonym monitorem kineskopowym (CRT).

39 33 Indeks B bezpieczeństwo, informacje iii C CATALYST Software instalowanie 28 D Dostosowania 13 Dostosowywanie ekranu 13 dotychczas używane sterowniki odinstalowanie 27 F Format 13 Formaty 13 G gry telewizor 20 H HDTV 21, 23 rozwiązywanie problemów 32 High Definition Television 21 I instalowanie CATALYST Software 28 J Jakość obrazu 13 K Kolor 12 M Menedżer klawiszy dostępu 14 Menedżer profili 15 N Nagrywanie sygnału z komputera na taśmie wideo 23 O odinstalowanie dotychczas używane sterowniki 27 Opcje wyświetlania 11 OVERDRIVE 3 14 P Preferencje 15 Profile 15 przechwytywanie wideo 23, 24

40 34 przejściówka HDTV rozwiązywanie problemów 32 Przejściówka komponentowego wideo do odbiornika HDTV 21 Przejściówki wejść i wyjść wyświetlanie sygnału z PC na ekranie TV i nagrywanie na taśmie wideo 23 R regulacja głośności 24 rozmiar plamki 20 rozwiązywanie problemów HDTV 32 problemy ogólne 30 przejściówka HDTV 32 T Tablica rozdzielcza 7 telewizor 17, 20 gry 20 TV wyświetlanie sygnału wyjściowego z komputera 23 TV Out 17 U Ustawienia 3D 10 Usuwanie oprogramowania poprzedniej karty graficznej 27 V VPU Recover 12 W Właściwości Component Video 13 Właściwości monitora 12 Właściwości panelu cyfrowego 14 Właściwości TV 13 Wideo 11 wideo, przechwytywanie 23 Windows, regulacja głośności 24 wymagania systemowe 1 Wyświetlanie sygnału z PC na ekranie TV 23 Y YPbPr 32 YPbPr, złącze 21 Z złącza zewnętrzne 1 Zaawansowane 13 Zabezpieczenie przed kopiowaniem DVD, DVD Zabezpieczenie przed kopiowaniem 32
