2 Spis treści Spis treści Wskazówki dotyczące bezpieczeństwa 3 Objaśnienie symboli 3 1 Dane urządzenia UE - Poświadczenie zgodności typu Przegląd typów Zakres dostawy Dane urządzenia Osprzęt dodatkowy (patrz cennik) Wymiary Budowa kotła Schemat elektryczny Opis działania Ogrzewanie Ciepła woda użytkowa Pompa Naczynie wzbiorcze Dane techniczne 9 2 Przepisy 10 3 Montaż Wskazówki ogólne Miejsce montażu Minimalne odległości Mocowanie szyny i płyty montażowej Montaż instalacji Montaż urządzenia Kontrola przyłączy 14 4 Podłączenie elektryczne Podłączenie urządzenia Podłączenie regulatora ogrzewania Podłączenie zasobnika 16 5 Uruchomienie Przed uruchomieniem Włączanie i wyłączanie kotła Włączanie ogrzewania Regulacja c.o. za pomocą regulatora temperatury w pomieszczeniu Nastawa temperatury zasobnika Praca w okresie letnim (tylko c.w.u.) Ochrona przeciw zamarzaniu Zabezpieczenie przed zablokowaniem się pompy Diagnozowanie usterek 19 6 Instalacja gazowa Ustawienia fabryczne Tryb serwisowy Znamionowe obciążenie cieplne Regulacja metodą ciśnienia na dyszach Regulacja metodą objętościową Moc grzewcza Regulacja metodą ciśnienia na dyszach Regulacja metodą objętościową Przezbrojenie na inny rodzaj gazu 24 7 Konserwacja Prace konserwacyjne Opróżnianie instalacji grzewczej Uruchomienie po konserwacji 26 8 Usterki Sygnalizacja usterek Usuwanie usterek 28 9 Ochrona środowiska 29 2

3 Wskazówki dotyczące bezpieczeństwa Wskazówki dotyczące bezpieczeństwa Jeśli poczujesz zapach gazu: B Zamknij zawór gazu. B Otwórz okna. B Nie przełączaj żadnych przełączników. B Zgaś otwarte płomienie. B Natychmiast wezwij pogotowie gazowe. Jeśli poczujesz spaliny: B Wyłącz urządzenie (patrz. str. 18). B Otwórz okna i drzwi. B Powiadom Autoryzowany serwis Junkers ( ). Montaż, zmiany B Montaż kotła zlecać wyłącznie uprawnionemu instalatorowi. B Nie zmieniać elementów odprowadzających spaliny. B Nie zasłaniać i nie zmniejszać otworów wentylacyjnych w drzwiach, oknach i ścianach. W przypadku montażu szczelnych okien należy zagwarantować dopływ powietrza do spalania. Objaśnienie symboli Słowa wytłuszczone oznaczają możliwe niebezpieczeństwo, jeśli nie będzie się przestrzegało odpowiednich zaleceń. Uwaga oznacza, że mogą nastąpić lekkie uszkodzenia przedmiotów. Ostrzeżenie oznacza, że może dojść do lekkiego uszkodzenia ciała, lub cięższych uszkodzeń przedmiotów. Niebezpieczeństwo oznacza, ze może dojść do uszkodzenia ciała W szczególnych przypadkach zagrożone może być życie. i Wskazówki dotyczące bezpieczeństwa będą oznaczone w tekście trójkątem ostrzegawczym i szarym polem. Wskazówki w tekście będą oznaczone znajdującym się obok symbolem. Będą one ograniczone poziomymi liniami nad i pod tekstem. Wskazówki zawierają ważne informacje w przypadkach, gdy nie istnieje niebezpieczeństwo dla ludzi i sprzętu. Konserwacja B Zaleca się wykonywanie okresowych konserwacji co najmniej raz w roku. Producent oferuje specjalną umowę serwisową, która szczegółowo opisana jest w książce gwarancyjnej. B Użytkownik jest odpowiedzialny za bezpieczeństwo urządzenia i instalacji. B Stosować tylko oryginalne części zamienne! Materiały wybuchowe i łatwopalne B Nie wolno składować ani używać w pobliżu urządzenia materiałów łatwopalnych (papier, rozpuszczalniki, farby, itp.). Powietrze do spalania (w pomieszczeniu) B Powietrze do spalania (w pomieszczeniu) powinno być wolne od agresywnych substancji (zawierające związki chloru i fluoru). Uniknie się w ten sposób korozji. Przeszkolenie użytkownika B Poinformować użytkownika o sposobie działania i przeszkolić w zakresie obsługi kotła. B Należy zwrócić uwagę klientowi, że nie powinien wykonywać samodzielnie żadnych zmian i napraw. 3

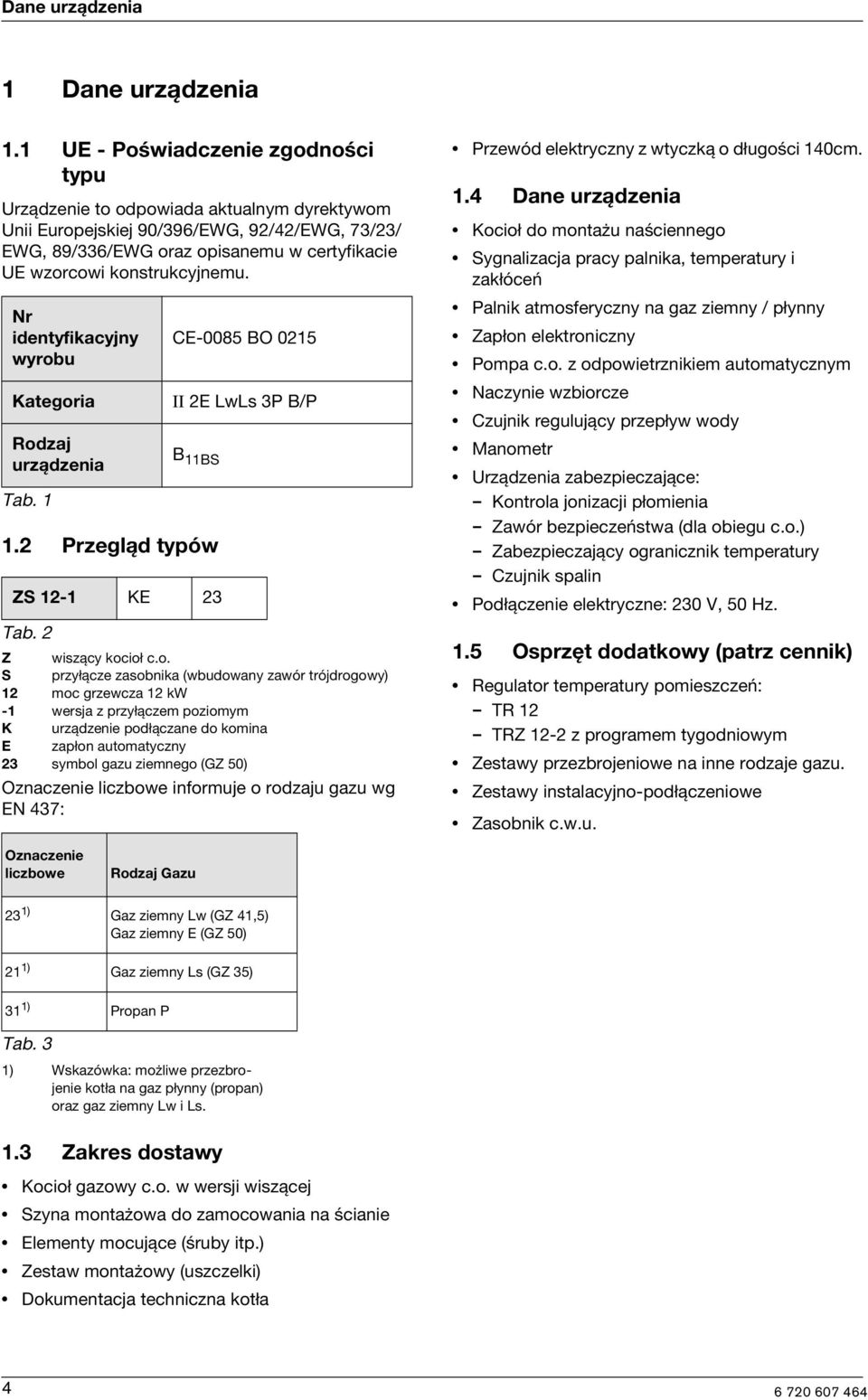

4 Dane urządzenia 1 Dane urządzenia 1.1 UE - Poświadczenie zgodności typu Urządzenie to odpowiada aktualnym dyrektywom Unii Europejskiej 90/396/EWG, 92/42/EWG, 73/23/ EWG, 89/336/EWG oraz opisanemu w certyfikacie UE wzorcowi konstrukcyjnemu. Nr identyfikacyjny wyrobu Kategoria Rodzaj urządzenia Tab Przegląd typów CE-0085 BO 0215 II 2E LwLs 3P B/P B 11BS ZS 12-1 KE 23 Tab. 2 Z wiszący kocioł c.o. S przyłącze zasobnika (wbudowany zawór trójdrogowy) 12 moc grzewcza 12 kw -1 wersja z przyłączem poziomym K urządzenie podłączane do komina E zapłon automatyczny 23 symbol gazu ziemnego (GZ 50) Oznaczenie liczbowe informuje o rodzaju gazu wg EN 437: Przewód elektryczny z wtyczką o długości 140cm. 1.4 Dane urządzenia Kocioł do montażu naściennego Sygnalizacja pracy palnika, temperatury i zakłóceń Palnik atmosferyczny na gaz ziemny / płynny Zapłon elektroniczny Pompa c.o. z odpowietrznikiem automatycznym Naczynie wzbiorcze Czujnik regulujący przepływ wody Manometr Urządzenia zabezpieczające: Kontrola jonizacji płomienia Zawór bezpieczeństwa (dla obiegu c.o.) Zabezpieczający ogranicznik temperatury Czujnik spalin Podłączenie elektryczne: 230 V, 50 Hz. 1.5 Osprzęt dodatkowy (patrz cennik) Regulator temperatury pomieszczeń: TR 12 TRZ 12-2 z programem tygodniowym Zestawy przezbrojeniowe na inne rodzaje gazu. Zestawy instalacyjno-podłączeniowe Zasobnik c.w.u. Oznaczenie liczbowe Rodzaj Gazu 23 1) Gaz ziemny Lw (GZ 41,5) Gaz ziemny E (GZ 50) 21 1) Gaz ziemny Ls (GZ 35) 31 1) Propan P Tab. 3 1) Wskazówka: możliwe przezbrojenie kotła na gaz płynny (propan) oraz gaz ziemny Lw i Ls. 1.3 Zakres dostawy Kocioł gazowy c.o. w wersji wiszącej Szyna montażowa do zamocowania na ścianie Elementy mocujące (śruby itp.) Zestaw montażowy (uszczelki) Dokumentacja techniczna kotła 4

5 Dane urządzenia 1.6 Wymiary Rys obudowa 103 Panel sterujący 320 Szyna montażowa do zamocowania na ścianie 5

6 Dane urządzenia 1.7 Budowa kotła Rys. 2 2 Ogranicznik temperatury 3 Króciec pomiarowy ciśnienia na palniku 6.1 Czujnik spalin (ciągu kominowego) 7 Króciec do pomiaru ciśnienia w przyłączu gazu 8 Manometr 8.1 Sygnalizacja temperatury, rodzaju usterki i funkcji roboczych 9 Armatura gazowa 12 By-pass 15 Zawór bezpieczeństwa (c.o.) 18 Pompa c.o. z separatorem powietrza 20 Naczynie wzbiorcze 26 Zawór do napełniania azotem 27 Odpowietrznik automatyczny 29 Dysza 30 Palnik 32 Elektroda jonizacyjna 33 Elektroda zapłonowa 36 Czujnik temperatury zasilania c.o. 43 Zasilanie c.o. ¾ 44 Zasilanie zasobnika c.w.u. ½ 45 Gaz ¾ 46 Powrót z zasobnika c.w.u. ½ 47 Powrót z obiegu c.o. ¾ 55 Filtr gazu 84 Zawór trójdrogowy 380 Śruba regulacyjna gazu MAX 382 Napęd zaworu trójdrogowego 6

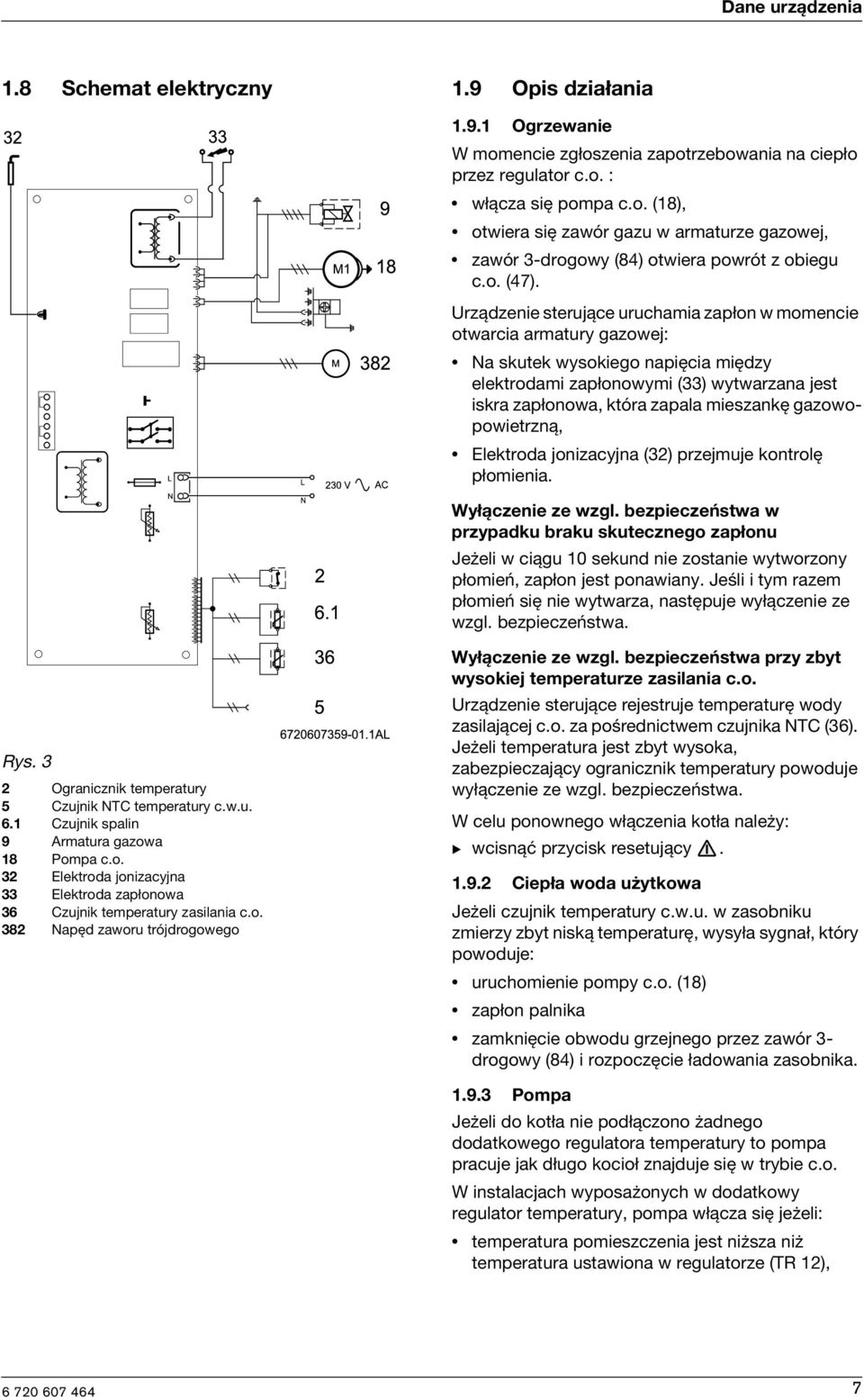

7 Dane urządzenia 1.8 Schemat elektryczny 1.9 Opis działania Ogrzewanie W momencie zgłoszenia zapotrzebowania na ciepło przez regulator c.o. : włącza się pompa c.o. (18), otwiera się zawór gazu w armaturze gazowej, zawór 3-drogowy (84) otwiera powrót z obiegu c.o. (47). Urządzenie sterujące uruchamia zapłon w momencie otwarcia armatury gazowej: Na skutek wysokiego napięcia między elektrodami zapłonowymi (33) wytwarzana jest iskra zapłonowa, która zapala mieszankę gazowopowietrzną, Elektroda jonizacyjna (32) przejmuje kontrolę płomienia. Wyłączenie ze wzgl. bezpieczeństwa w przypadku braku skutecznego zapłonu Jeżeli w ciągu 10 sekund nie zostanie wytworzony płomień, zapłon jest ponawiany. Jeśli i tym razem płomień się nie wytwarza, następuje wyłączenie ze wzgl. bezpieczeństwa. Rys. 3 2 Ogranicznik temperatury 5 Czujnik NTC temperatury c.w.u. 6.1 Czujnik spalin 9 Armatura gazowa 18 Pompa c.o. 32 Elektroda jonizacyjna 33 Elektroda zapłonowa 36 Czujnik temperatury zasilania c.o. 382 Napęd zaworu trójdrogowego Wyłączenie ze wzgl. bezpieczeństwa przy zbyt wysokiej temperaturze zasilania c.o. Urządzenie sterujące rejestruje temperaturę wody zasilającej c.o. za pośrednictwem czujnika NTC (36). Jeżeli temperatura jest zbyt wysoka, zabezpieczający ogranicznik temperatury powoduje wyłączenie ze wzgl. bezpieczeństwa. W celu ponownego włączenia kotła należy: B wcisnąć przycisk resetujący Ciepła woda użytkowa Jeżeli czujnik temperatury c.w.u. w zasobniku zmierzy zbyt niską temperaturę, wysyła sygnał, który powoduje: uruchomienie pompy c.o. (18) zapłon palnika zamknięcie obwodu grzejnego przez zawór 3- drogowy (84) i rozpoczęcie ładowania zasobnika Pompa Jeżeli do kotła nie podłączono żadnego dodatkowego regulatora temperatury to pompa pracuje jak długo kocioł znajduje się w trybie c.o. W instalacjach wyposażonych w dodatkowy regulator temperatury, pompa włącza się jeżeli: temperatura pomieszczenia jest niższa niż temperatura ustawiona w regulatorze (TR 12), 7

8 Dane urządzenia kocioł jest włączony, lecz temperatura w pomieszczeniu jest niższa niż temperatura ustawiona w regulatorze (TRZ 12-2), kocioł pracuje w trybie pracy temperatury obniżonej, a temperatura w pomieszczeniu jest niższa od zadanej temperatury obniżonej (TRZ 12-2). Stopień I Stopień II Stopień III Rys. 4 Charakterystyka pompy 1.10 Naczynie wzbiorcze Kocioł wyposażony jest w naczynie wzbiorcze o pojemności 6l i ciśnieniu wstępnym 0,75 bar. Naczynie wzbiorcze służy do wyrównania wzrostu ciśnienia wskutek wzrostu temperatury w trakcie pracy kotła. Dla maks. temperatury zasilania wody grzewczej na poziomie 90 C można na podstawie maks. ciśnienia wstępnego w instalacji c.o. określić maks. dopuszczalną pojemność wodną instalacji. Max. ciśn. wstępne w instal. c.o. (bar) 0,5 0,6 0,7 0,8 0,9 1,0 Pojemność wodna c.o. (l) Tab. 4 B Ciśnienie wstępne w naczyniu wzbiorczym przeponowym powinno być o 0,2 bar większe od max. ciśnienia wstępnego w instalacji c.o.. 8

9 Dane urządzenia 1.11 Dane techniczne Moc Obieg c.w.u. nominalna moc cieplna (ładowanie zasobnika) nominalne obciążenie cieplne Obieg c.o. nominalna moc cieplna nominalne obciążenie cieplne Współczynnik sprawności Jednostka ZS 12-1 KE.. kw kw kw kw 4,0-12,0 4,8-13,8 4,0-12,0 4,8-13,8 Współczynnik sprawności przy 100% znamionowej mocy cieplnej % 88,0 Wspólczynnik sprawnosci przy 30% znamionowej mocy cieplnej % 85,5 Zużycie gazu Gaz ziemny GZ 50 Gaz ziemny GZ 410 Gaz ziemny GZ 350 m 3 /h m 3 /h m 3 /h Gaz płynny propan kg/h 1,1 Dopuszczalne ciśnienie w przyłączu gazowym Gaz ziemny GZ 50 Gaz ziemny GZ 410 Gaz ziemny GZ 350 mbar mbar mbar 1,5 2,0 1,8 20 (16-25) 20 (17,5-23) 13 (10,5-16) Gaz płynny propan mbar 36 (29-44) Naczynie wzbiorcze Ciśnienie wstępne bar 0,75 Pojemność całkowita l 6 Parametry spalin Wymagany ciąg kominowy mbar 0,015 Masowy przepływ spalin kg/h 48 Temperatura spalin C 120 Obieg c.o. Temperatura C Maksymalne ciśnienie robocze bar 3 Nominalny przepływ wody przy t = 20 K (12 kw) l/h 520 Ciśnienie dyspozycyjne przy nominalnej ilości wody c.o. bar 0,2 Dane ogólne Wymiary (wys. x szer. x głęb.) mm 700 x 400 x 295 Waga brutto kg 26,5 Waga netto kg 24 Napięcie elektryczne VAC 230 Częstotliwość Hz 50 Pobór mocy W 90 Stopień ochrony IP X4D Badanie zgodne z EN 297 Tab. 5 9

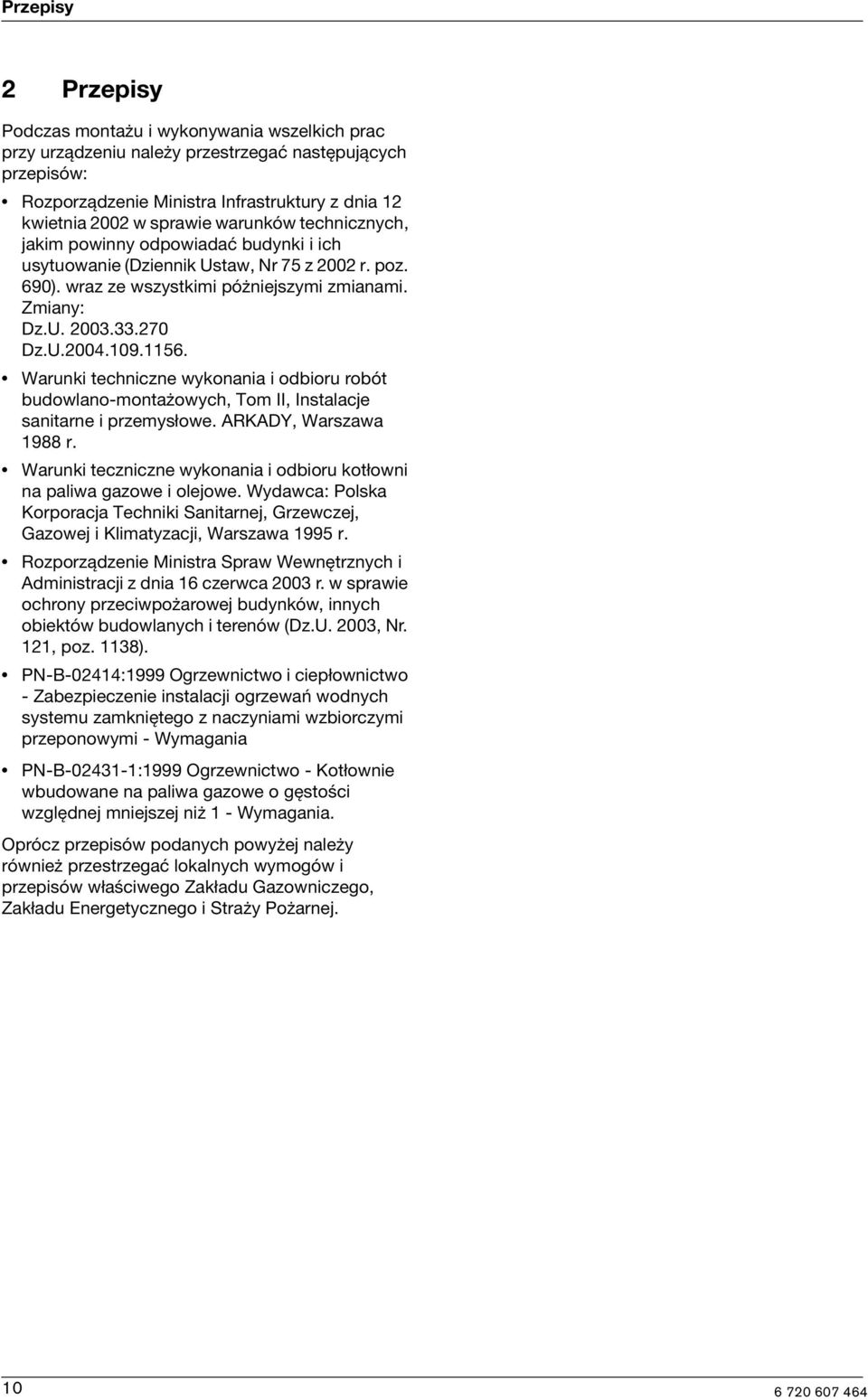

10 Przepisy 2 Przepisy Podczas montażu i wykonywania wszelkich prac przy urządzeniu należy przestrzegać następujących przepisów: Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dziennik Ustaw, Nr 75 z 2002 r. poz. 690). wraz ze wszystkimi póżniejszymi zmianami. Zmiany: Dz.U Dz.U Warunki techniczne wykonania i odbioru robót budowlano-montażowych, Tom II, Instalacje sanitarne i przemysłowe. ARKADY, Warszawa 1988 r. Warunki teczniczne wykonania i odbioru kotłowni na paliwa gazowe i olejowe. Wydawca: Polska Korporacja Techniki Sanitarnej, Grzewczej, Gazowej i Klimatyzacji, Warszawa 1995 r. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz.U. 2003, Nr. 121, poz. 1138). PN-B-02414:1999 Ogrzewnictwo i ciepłownictwo - Zabezpieczenie instalacji ogrzewań wodnych systemu zamkniętego z naczyniami wzbiorczymi przeponowymi - Wymagania PN-B :1999 Ogrzewnictwo - Kotłownie wbudowane na paliwa gazowe o gęstości względnej mniejszej niż 1 - Wymagania. Oprócz przepisów podanych powyżej należy również przestrzegać lokalnych wymogów i przepisów właściwego Zakładu Gazowniczego, Zakładu Energetycznego i Straży Pożarnej. 10

11 Montaż 3 Montaż i Prace związane z montażem, podłączeniem elektrycznym, podłączeniem gazu oraz odprowadzania spalin mogą być przeprowadzane wyłącznie przez uprawnionych instalatorów. Pierwsze uruchomienie musi być wykonane przez autoryzowany serwis Junkers. 3.1 Wskazówki ogólne B Przed podłączeniem kotła do instalacji gazowej należy uzyskać warunki techniczne podłączenia i przydział gazu na cele c.o. i c.w.u. od dostawcy gazu (odpowiedni Rejon Gazowniczy). B Kocioł montować tylko w zamkniętych systemach ogrzewania wodnego zgodnie z PN-B :1999. Nie jest wymagana minimalna ilość wody obiegowej c.o. B Otwarte instalacje grzewcze przebudować na instalacje zamknięte. B W przypadku ogrzewania grawitacyjnego: podłączyc kocioł do istniejącej instalacji za pomocą sprzęgła hydraulicznego. B Nie stosować grzejników i rur ocynkowanych. Pozwala to uniknąć powstawania gazów. B Jeśli zastosowano regulator temperatury w pomieszczeniu: na grzejniku w pomieszczeniu wiodącym nie montować głowic termostatycznych. B Przy każdym grzejniku zamontować odpowietrznik (ręczny lub automatyczny), a w najniższym punkcie instalacji zawór spustowy i zawór do napełniania instalacji. Przed włączeniem kotła: B Wypłukać instalację w celu usunięcia ewentualnych zanieczyszczeń i cząsteczek tłuszczu, które mogłyby zakłócić prawidłowa pracę kotła. 3.2 Miejsce montażu Przepisy dotyczące kotłowni B Należy przestrzegać obowiązujących norm i przepisów. B Kocioł zamontować w miejscu dobrze wentylowanym i zabezpieczonym przed zamarzaniem. B Zamontować odpowiedni przewód odprowadzania spalin. Zgodnie z PN-B :1999 w pomieszczeniu, w którym znajduje się kocioł powinien znajdować się niezamykany otwór wentylacji nawiewnej o powierzchni nie mniejszej niż 200cm 2, którego dolna krawędź powinna być umieszczona nie wyżej niż 30cm ponad poziomem podłogi oraz niezamykany otwór wentylacji wywiewnej o powierzchni nie mniejszej niż 200 cm 2, umieszczony możliwie blisko stropu. Dopuszcza się doprowadzenie powietrza zewnętrznego z sąsiednich pomieszczeń wyposażonych w niezamykany otwór wentylacji nawiewnej o powierzchni nie mniejszej niż 200 cm 2 Stosowanie wentylacji wyciągowej mechanicznej jest niedopuszczalne. W przypadku zabudowy kotła w zamkniętej szafce kuchennej, należy zapewnić niezbędne otwory wentylacyjne o przekrojach min. 600 cm 2 w dolnej oraz górnej części drzwi szafki (Rys. 5). Powietrze do spalania Aby uniknąć korozji, powietrze do spalania nie powinno zawierać substancji agresywnych. Czynniki mocno korozyjne to m.in. związki chloru i fluoru, będące składnikami farb, lakierów, rozpuszczalników, klejów i aerozoli oraz środków czyszczących stosowanych w gospodarstwach domowych. Temperatura obudowy kotła Maksymalna temperatura obudowy kotła jest niższa niż 85 C. i W trakcie czyszczenia nie stosować rozpuszczalników ani środków zawierających węglowodory aromatyczne (benzyna, nafta itp.). B W charakterze środka antykorozyjnego można użyć Varidos 1+1 (Schilling Chemie) lub Fernox. 11

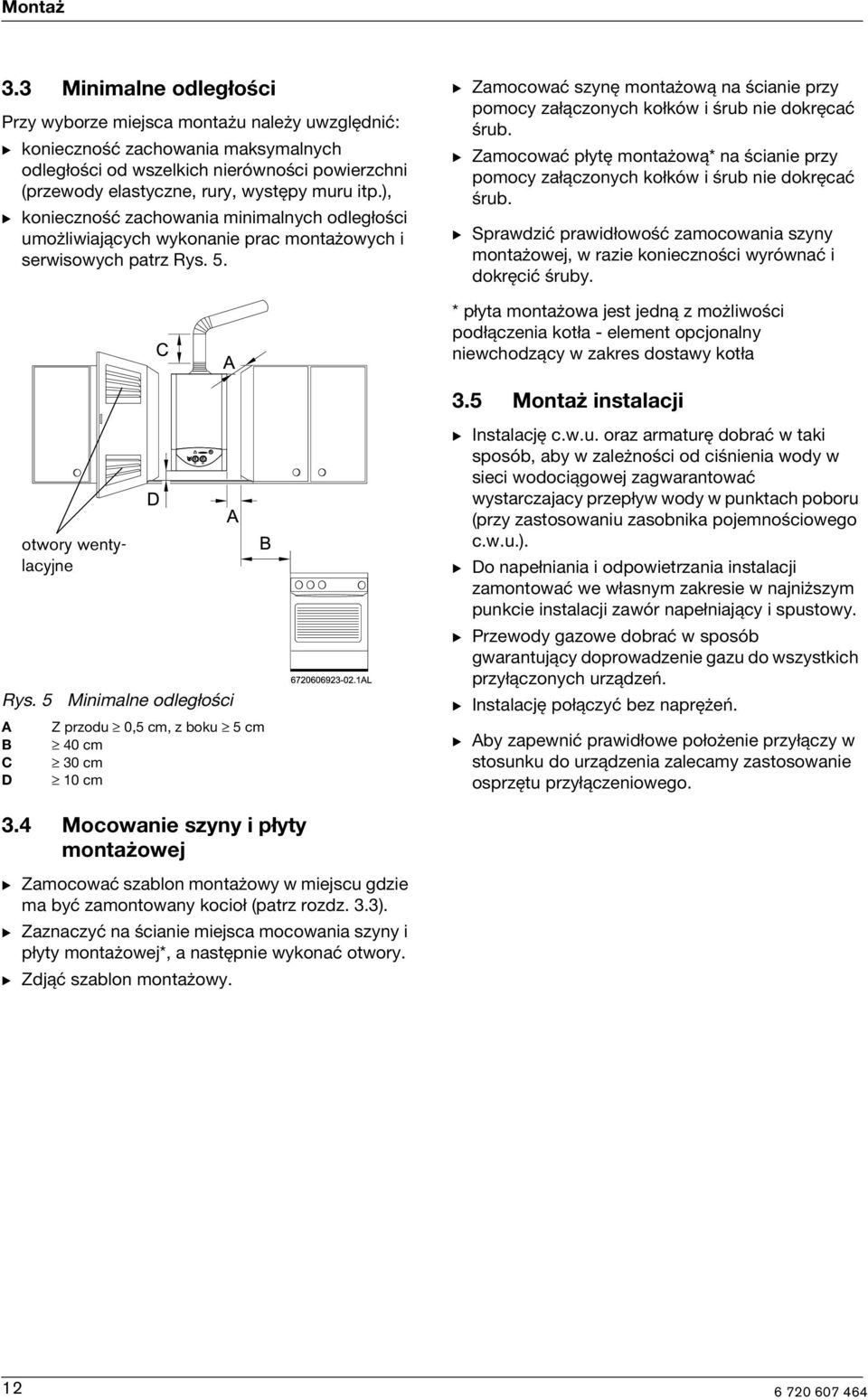

12 Montaż 3.3 Minimalne odległości Przy wyborze miejsca montażu należy uwzględnić: B konieczność zachowania maksymalnych odległości od wszelkich nierówności powierzchni (przewody elastyczne, rury, występy muru itp.), B konieczność zachowania minimalnych odległości umożliwiających wykonanie prac montażowych i serwisowych patrz Rys. 5. B Zamocować szynę montażową na ścianie przy pomocy załączonych kołków i śrub nie dokręcać śrub. B Zamocować płytę montażową* na ścianie przy pomocy załączonych kołków i śrub nie dokręcać śrub. B Sprawdzić prawidłowość zamocowania szyny montażowej, w razie konieczności wyrównać i dokręcić śruby. * płyta montażowa jest jedną z możliwości podłączenia kotła - element opcjonalny niewchodzący w zakres dostawy kotła Rys. 5 A B C D otwory wentylacyjne Minimalne odległości Z przodu 0,5 cm, z boku 5 cm 40 cm 30 cm 10 cm 3.5 Montaż instalacji B Instalację c.w.u. oraz armaturę dobrać w taki sposób, aby w zależności od ciśnienia wody w sieci wodociągowej zagwarantować wystarczajacy przepływ wody w punktach poboru (przy zastosowaniu zasobnika pojemnościowego c.w.u.). B Do napełniania i odpowietrzania instalacji zamontować we własnym zakresie w najniższym punkcie instalacji zawór napełniający i spustowy. B Przewody gazowe dobrać w sposób gwarantujący doprowadzenie gazu do wszystkich przyłączonych urządzeń. B Instalację połączyć bez naprężeń. B Aby zapewnić prawidłowe położenie przyłączy w stosunku do urządzenia zalecamy zastosowanie osprzętu przyłączeniowego. 3.4 Mocowanie szyny i płyty montażowej B Zamocować szablon montażowy w miejscu gdzie ma być zamontowany kocioł (patrz rozdz. 3.3). B Zaznaczyć na ścianie miejsca mocowania szyny i płyty montażowej*, a następnie wykonać otwory. B Zdjąć szablon montażowy. 12

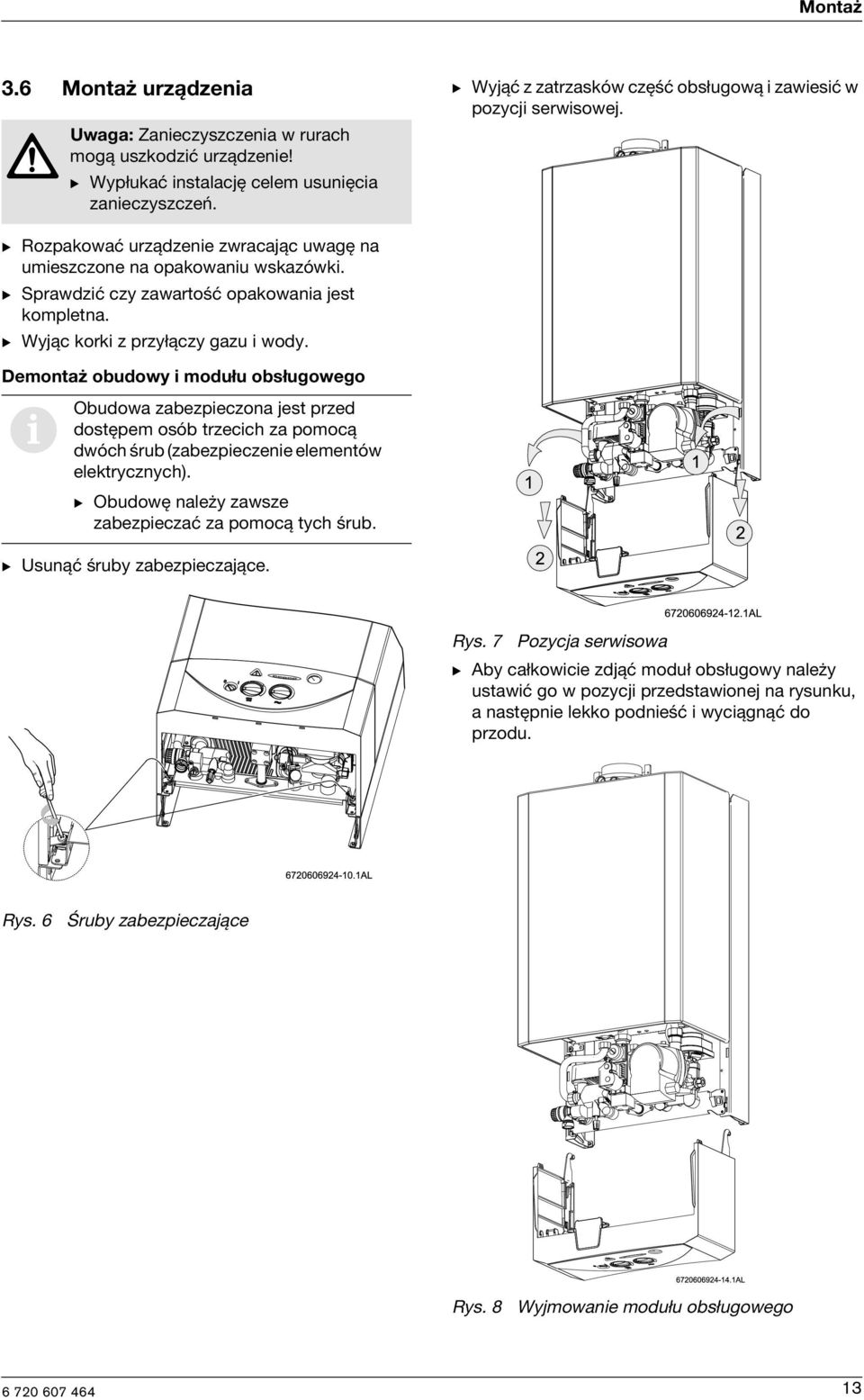

13 Montaż 3.6 Montaż urządzenia Uwaga: Zanieczyszczenia w rurach mogą uszkodzić urządzenie! B Wypłukać instalację celem usunięcia zanieczyszczeń. B Wyjąć z zatrzasków część obsługową i zawiesić w pozycji serwisowej. B Rozpakować urządzenie zwracając uwagę na umieszczone na opakowaniu wskazówki. B Sprawdzić czy zawartość opakowania jest kompletna. B Wyjąc korki z przyłączy gazu i wody. Demontaż obudowy i modułu obsługowego i Obudowa zabezpieczona jest przed dostępem osób trzecich za pomocą dwóch śrub (zabezpieczenie elementów elektrycznych). B Obudowę należy zawsze zabezpieczać za pomocą tych śrub. B Usunąć śruby zabezpieczające. Rys. 7 Pozycja serwisowa B Aby całkowicie zdjąć moduł obsługowy należy ustawić go w pozycji przedstawionej na rysunku, a następnie lekko podnieść i wyciągnąć do przodu. Rys. 6 Śruby zabezpieczające Rys. 8 Wyjmowanie modułu obsługowego 13

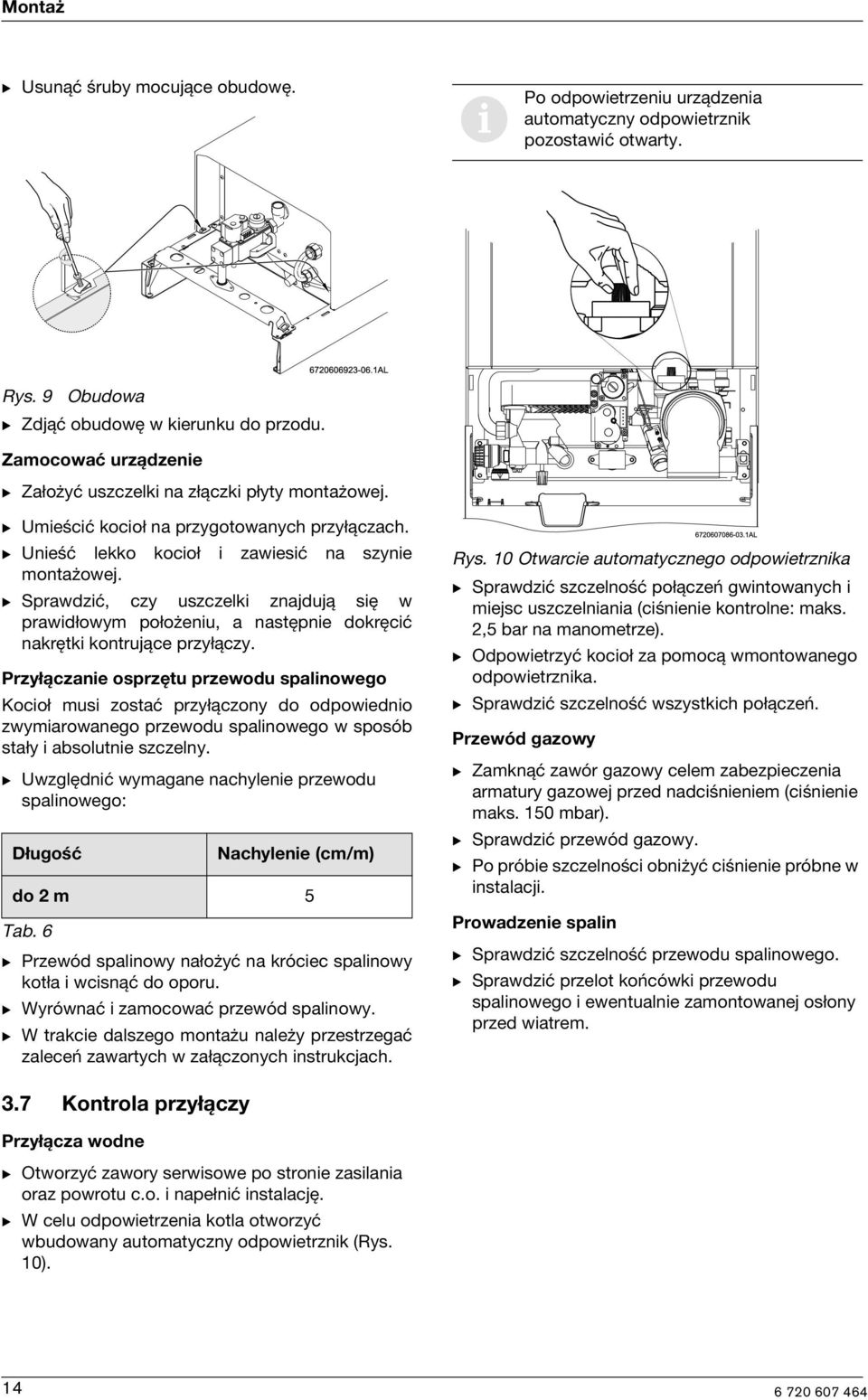

14 Montaż B Usunąć śruby mocujące obudowę. i Po odpowietrzeniu urządzenia automatyczny odpowietrznik pozostawić otwarty. Rys. 9 Obudowa B Zdjąć obudowę w kierunku do przodu. Zamocować urządzenie B Założyć uszczelki na złączki płyty montażowej. B Umieścić kocioł na przygotowanych przyłączach. B Unieść lekko kocioł i zawiesić na szynie montażowej. B Sprawdzić, czy uszczelki znajdują się w prawidłowym położeniu, a następnie dokręcić nakrętki kontrujące przyłączy. Przyłączanie osprzętu przewodu spalinowego Kocioł musi zostać przyłączony do odpowiednio zwymiarowanego przewodu spalinowego w sposób stały i absolutnie szczelny. B Uwzględnić wymagane nachylenie przewodu spalinowego: Długość Nachylenie (cm/m) do 2 m 5 Tab. 6 B Przewód spalinowy nałożyć na króciec spalinowy kotła i wcisnąć do oporu. B Wyrównać i zamocować przewód spalinowy. B W trakcie dalszego montażu należy przestrzegać zaleceń zawartych w załączonych instrukcjach. Rys. 10 Otwarcie automatycznego odpowietrznika B Sprawdzić szczelność połączeń gwintowanych i miejsc uszczelniania (ciśnienie kontrolne: maks. 2,5 bar na manometrze). B Odpowietrzyć kocioł za pomocą wmontowanego odpowietrznika. B Sprawdzić szczelność wszystkich połączeń. Przewód gazowy B Zamknąć zawór gazowy celem zabezpieczenia armatury gazowej przed nadciśnieniem (ciśnienie maks. 150 mbar). B Sprawdzić przewód gazowy. B Po próbie szczelności obniżyć ciśnienie próbne w instalacji. Prowadzenie spalin B Sprawdzić szczelność przewodu spalinowego. B Sprawdzić przelot końcówki przewodu spalinowego i ewentualnie zamontowanej osłony przed wiatrem. 3.7 Kontrola przyłączy Przyłącza wodne B Otworzyć zawory serwisowe po stronie zasilania oraz powrotu c.o. i napełnić instalację. B W celu odpowietrzenia kotla otworzyć wbudowany automatyczny odpowietrznik (Rys. 10). 14

15 Podłączenie elektryczne 4 Podłączenie elektryczne Niebezpieczeństwo: porażenie prądem! B Przed rozpoczęciem prac na elementach elektrycznych odłączyć napięcie zasilające (bezpiecznik, przełącznik LS). 4.2 Podłączenie regulatora ogrzewania B Wyjąć z zatrzasków i odchylić do przodu moduł obsługowy (patrz strona 13). B Otworzyć moduł obsługowy. Kocioł dostarczany jest z przewodem sieciowym zamontowanym na stałe i wyposażonym we wtyczkę. Wszystkie podzespoły regulacyjne, sterujące i zabezpieczające są fabrycznie sprawdzone i okablowane. 4.1 i Podłączenie urządzenia Podłączenie elektryczne musi odpowiadać aktualnym przepisom dotyczącym instalacji elektrycznych w gospodarstwach domowych. B Przewód sieciowy włączyć do uziemionego gniazda. Rys /1 a b c d e f g Bezpiecznik Przyłącze sieciowe Przyłącze regulatora temperatury (TR 12, TRZ 12-2) Wtyk połączeniowy: zabezpieczający ogranicznik temperatury, regulator temperatury, zasilanie c.o., czujnik spalin Wtyk przyłączeniowy elektrody jonizacyjnej Przyłącze przewodu ochronnego płyty głównej Wtyk przyłączniowy pompy c.o. Przyłącze przewodu ochronnego pompy c.o. i armatury gazowej Wtyk przyłączeniowy armatury gazowej Wtyk przyłączeniowy zaworu sterującego 15

16 Podłączenie elektryczne Regulator temperatury w pomieszczeniu B Zdjąć mostek 1-4 (Rys. 11, poz. 163/1). B Przyłączyć regulatory temperatury TR 12, TRZ 12-2 w sposób pokazany na poniższym rysunku. 4.3 Podłączenie zasobnika Zasobnik ogrzewany pośrednio wyposażony w czujnik NTC Czujnik typu NTC w zasobnikach marki Junkers podłączane są do kostki podłączeniowej w urządzeniu. Rys. 12 TR 12 Rys. 13 TRZ 12-2 Rys. 14 i Możliwe jest także zamontowanie innego zasobnika. W tym celu należy wezwać pracownika autoryzowanego serwisu firmy Junkers, który zamontuje odpowiednie podzespoły adaptacyjne. Potrzebny jest też czujnik temperatury typu NTC z przewodem przyłączeniowym. Głowica czujnika posiada średnicę 6 milimetrów i należy ją umieścić w przeznaczonym do tego uchwycie. 16

17 Uruchomienie 5 Uruchomienie Rys. 15 A przód, B tył, C dół 8 Manometr 8.1 Sygnalizacja temperatury, rodzaju usterki i funkcji roboczych 38 Zawór serwisowy 43 Zasilanie c.o. ¾ 44 Zasilanie zasobnika c.w.u. ½ 45 Gaz ¾ 46 Przyłącze wody zimnej ½ 47 Powrót z obiegu c.o. ¾ 61 Przycisk resetujący 97 Regulator temperatury c.w.u. 135 Wyłącznik główny 136 Regulator temperatury zasilania c.o. 170 Zawory odcinające c.o. (osprzęt dodatkowy) 172 Zawór gazowy (osprzęt dodatkowy) 173 Zawór odcinający dopływ zimnej wody (osprzęt dodatkowy) 5.1 Przed uruchomieniem Ostrzeżenie: B Przed uruchomieniem napełnić urządzenie wodą. B W przypadku wody o dużej twardości: zastosować system odwapniania wody albo napełnić obieg grzewczy wodą nie zawierającą wapnia. B Dopasować ciśnienie wstępne przeponowego naczynia wzbiorczego do statycznej wysokości instalacji c.o. B Otworzyć zawory przygrzejnikowe. B Otworzyć zawory odcinające (170). B Otworzyć zawór serwisowy (38) i powoli napełniać instalację do momentu, aż ciśnienie w niej będzie wynosić 1-2 bar. B Odpowietrzyć grzejniki. B Otworzyć automatyczny odpowietrznik (27) i po odpowietrzeniu zamknąć. 17

18 Uruchomienie B Ponownie napełnić instalację grzewczą do ciśnienia 1-2 bar. B Sprawdzić czy podany na tabliczce znamionowej rodzaj gazu odpowiada rodzajowi gazu w sieci. B Otworzyć zawór gazowy. B Sprawdzić szczelność przyłączy gazowych. 5.2 Włączanie i wyłączanie kotła Włączenie B Włącznik główny ustawić w pozycji I. Pierwsza dioda z lewej strony zapala się i kolorem żółtym sygnalizuje gotowość urządzenia (stand by). W momencie uruchomienia palnika dioda świeci kolorem zielonym. Termometr wskazuje temperaturę zasilania c.o. 5.3 Włączanie ogrzewania Wartość temperatury zasilania c.o. można ustawić w zakresie od 45 do 88 C. Regulator dopasowuje w sposób ciągły moc palnika do aktualnego zapotrzebowania. B Obracając pokrętło dopasować temperaturę zasilania c.o. do potrzeb instalacji (zakres regulacji 45 do 88 C). Jeżeli palnik pracuje, pali sie dioda sygnalizująca pracę palnika. Termometr wskazuje aktualną temperaturę zasilania c.o. Rys. 17 Rys. 16 Wyłączenie B Włącznik główny ustawić w pozycji Regulacja c.o. za pomocą regulatora temperatury w pomieszczeniu B W regulatorze temperatury (TR...) ustawić żądaną temperaturę pomieszczenia. Rys. 18 B Na termostacie kotła ustawić temperaturę maksymalną instalacji c.o. 18

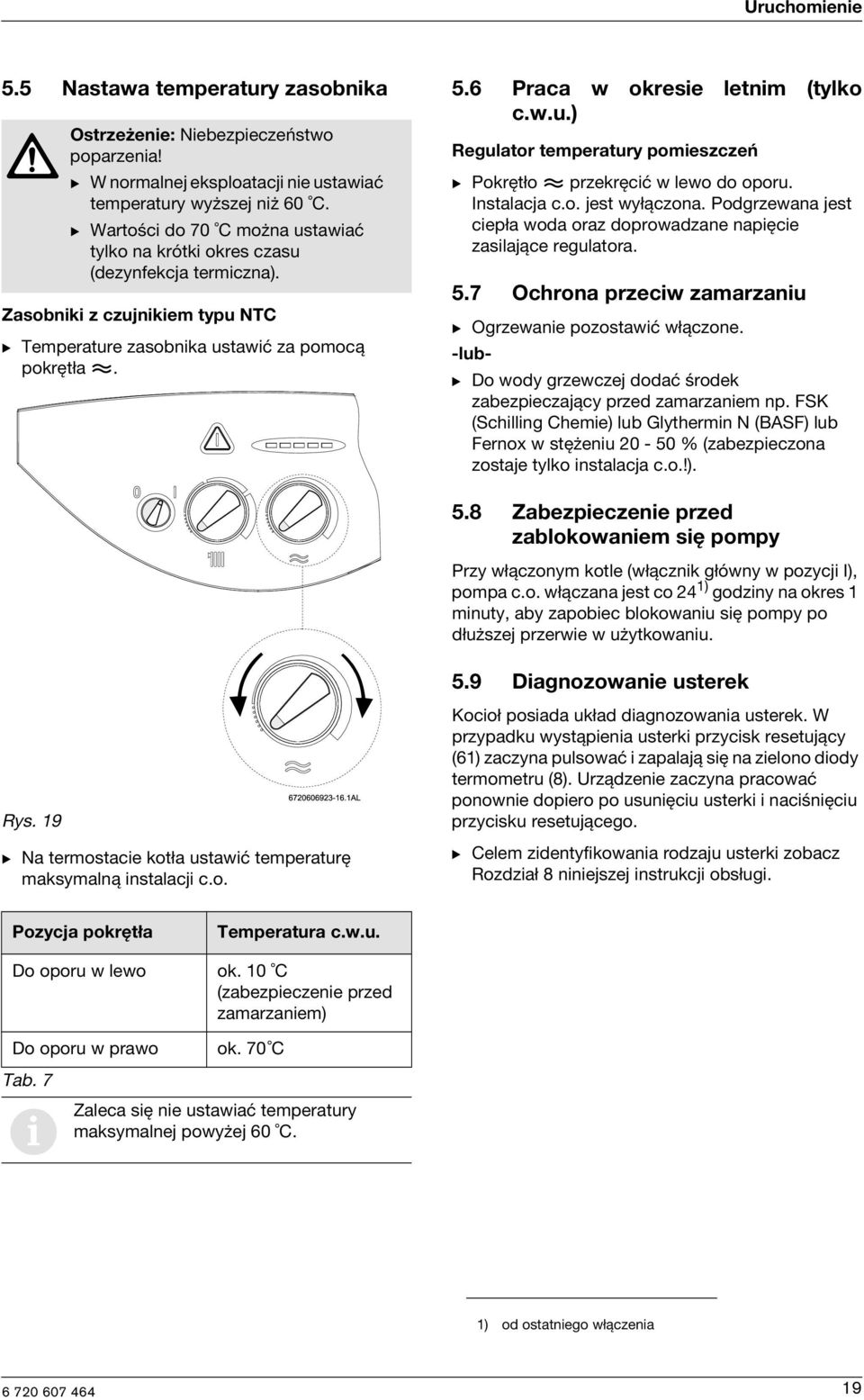

19 Uruchomienie 5.5 Nastawa temperatury zasobnika Ostrzeżenie: Niebezpieczeństwo poparzenia! B W normalnej eksploatacji nie ustawiać temperatury wyższej niż 60 C. B Wartości do 70 C można ustawiać tylko na krótki okres czasu (dezynfekcja termiczna). Zasobniki z czujnikiem typu NTC B Temperature zasobnika ustawić za pomocą pokrętła. 5.6 Praca w okresie letnim (tylko c.w.u.) Regulator temperatury pomieszczeń B Pokrętło przekręcić w lewo do oporu. Instalacja c.o. jest wyłączona. Podgrzewana jest ciepła woda oraz doprowadzane napięcie zasilające regulatora. 5.7 Ochrona przeciw zamarzaniu B Ogrzewanie pozostawić włączone. -lub- B Do wody grzewczej dodać środek zabezpieczający przed zamarzaniem np. FSK (Schilling Chemie) lub Glythermin N (BASF) lub Fernox w stężeniu % (zabezpieczona zostaje tylko instalacja c.o.!). 5.8 Zabezpieczenie przed zablokowaniem się pompy Przy włączonym kotle (włącznik główny w pozycji I), pompa c.o. włączana jest co 24 1) godziny na okres 1 minuty, aby zapobiec blokowaniu się pompy po dłuższej przerwie w użytkowaniu. 5.9 Diagnozowanie usterek Rys. 19 B Na termostacie kotła ustawić temperaturę maksymalną instalacji c.o. Kocioł posiada układ diagnozowania usterek. W przypadku wystąpienia usterki przycisk resetujący (61) zaczyna pulsować i zapalają się na zielono diody termometru (8). Urządzenie zaczyna pracować ponownie dopiero po usunięciu usterki i naciśnięciu przycisku resetującego. B Celem zidentyfikowania rodzaju usterki zobacz Rozdział 8 niniejszej instrukcji obsługi. Pozycja pokrętła Do oporu w lewo Temperatura c.w.u. ok. 10 C (zabezpieczenie przed zamarzaniem) Do oporu w prawo Tab. 7 i ok. 70 C Zaleca się nie ustawiać temperatury maksymalnej powyżej 60 C. 1) od ostatniego włączenia 19

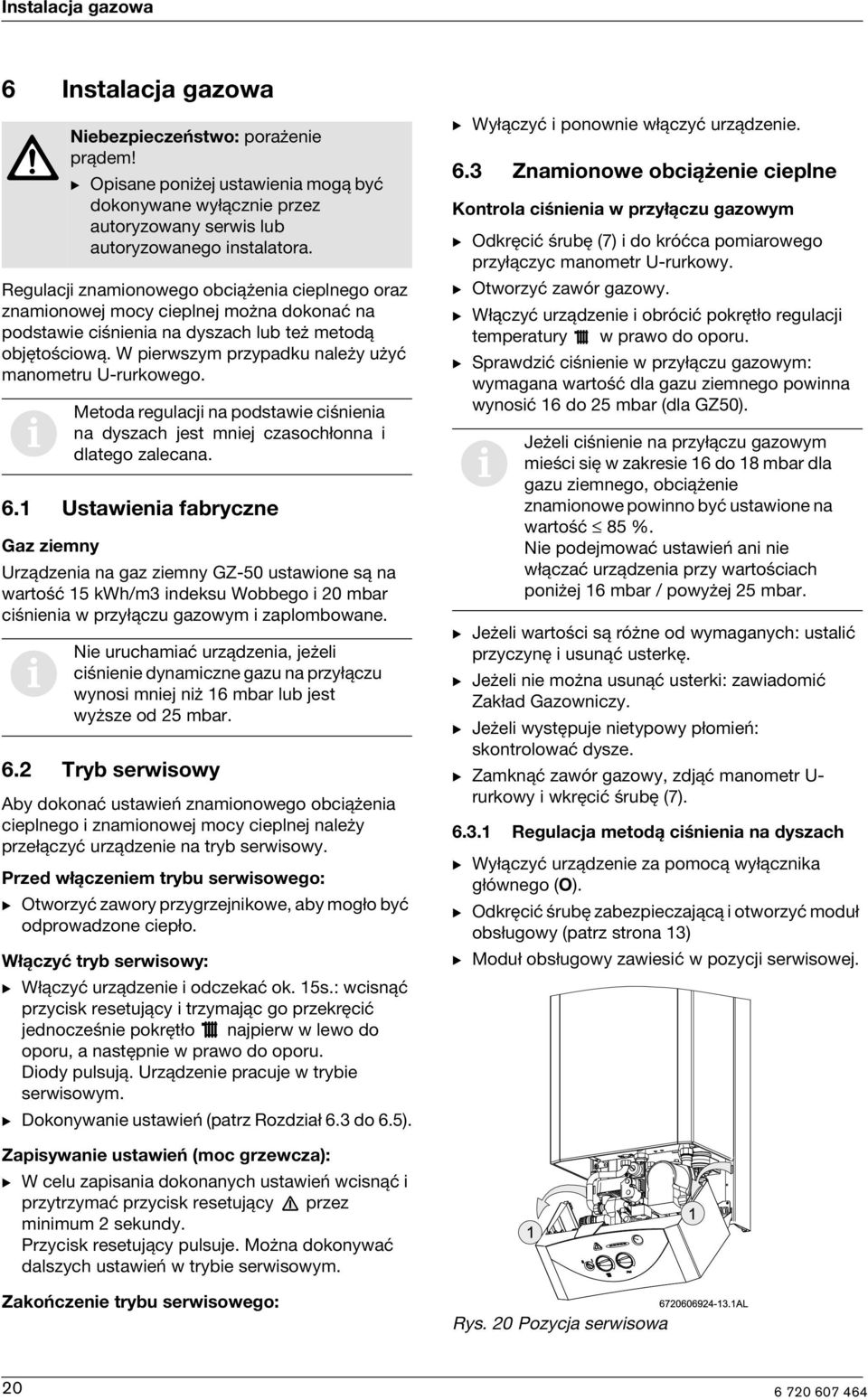

20 Instalacja gazowa 6 Instalacja gazowa Regulacji znamionowego obciążenia cieplnego oraz znamionowej mocy cieplnej można dokonać na podstawie ciśnienia na dyszach lub też metodą objętościową. W pierwszym przypadku należy użyć manometru U-rurkowego. i 6.1 Ustawienia fabryczne Gaz ziemny Urządzenia na gaz ziemny GZ-50 ustawione są na wartość 15 kwh/m3 indeksu Wobbego i 20 mbar ciśnienia w przyłączu gazowym i zaplombowane. i Niebezpieczeństwo: porażenie prądem! B Opisane poniżej ustawienia mogą być dokonywane wyłącznie przez autoryzowany serwis lub autoryzowanego instalatora. Metoda regulacji na podstawie ciśnienia na dyszach jest mniej czasochłonna i dlatego zalecana. Nie uruchamiać urządzenia, jeżeli ciśnienie dynamiczne gazu na przyłączu wynosi mniej niż 16 mbar lub jest wyższe od 25 mbar. 6.2 Tryb serwisowy Aby dokonać ustawień znamionowego obciążenia cieplnego i znamionowej mocy cieplnej należy przełączyć urządzenie na tryb serwisowy. Przed włączeniem trybu serwisowego: B Otworzyć zawory przygrzejnikowe, aby mogło być odprowadzone ciepło. Włączyć tryb serwisowy: B Włączyć urządzenie i odczekać ok. 15s.: wcisnąć przycisk resetujący i trzymając go przekręcić jednocześnie pokrętło najpierw w lewo do oporu, a następnie w prawo do oporu. Diody pulsują. Urządzenie pracuje w trybie serwisowym. B Dokonywanie ustawień (patrz Rozdział 6.3 do 6.5). B Wyłączyć i ponownie włączyć urządzenie. 6.3 Znamionowe obciążenie cieplne Kontrola ciśnienia w przyłączu gazowym B Odkręcić śrubę (7) i do króćca pomiarowego przyłączyc manometr U-rurkowy. B Otworzyć zawór gazowy. B Włączyć urządzenie i obrócić pokrętło regulacji temperatury w prawo do oporu. B Sprawdzić ciśnienie w przyłączu gazowym: wymagana wartość dla gazu ziemnego powinna wynosić 16 do 25 mbar (dla GZ50). i Jeżeli ciśnienie na przyłączu gazowym mieści się w zakresie 16 do 18 mbar dla gazu ziemnego, obciążenie znamionowe powinno być ustawione na wartość 85 %. Nie podejmować ustawień ani nie włączać urządzenia przy wartościach poniżej 16 mbar / powyżej 25 mbar. B Jeżeli wartości są różne od wymaganych: ustalić przyczynę i usunąć usterkę. B Jeżeli nie można usunąć usterki: zawiadomić Zakład Gazowniczy. B Jeżeli występuje nietypowy płomień: skontrolować dysze. B Zamknąć zawór gazowy, zdjąć manometr U- rurkowy i wkręcić śrubę (7) Regulacja metodą ciśnienia na dyszach B Wyłączyć urządzenie za pomocą wyłącznika głównego (O). B Odkręcić śrubę zabezpieczającą i otworzyć moduł obsługowy (patrz strona 13) B Moduł obsługowy zawiesić w pozycji serwisowej. Zapisywanie ustawień (moc grzewcza): B W celu zapisania dokonanych ustawień wcisnąć i przytrzymać przycisk resetujący przez minimum 2 sekundy. Przycisk resetujący pulsuje. Można dokonywać dalszych ustawień w trybie serwisowym. Zakończenie trybu serwisowego: Rys. 20 Pozycja serwisowa 20

21 Instalacja gazowa B Odkręcić śrubę (3) i do króćca pomiarowego przyłączyć manometr U-rurkowy. Rys. 21 Armatura gazowa 3 Króciec do pomiaru ciśnienia na dyszach 7 Króciec do pomiaru ciśnienia w przyłączu gazowym 63 Pokrywa śruby regulacyjnej maksymalnej ilości gazu 64 Śruba regulacyjna minimalnej ilości gazu B Otworzyć zawór gazowy. B Przełączyć urządzenie na tryb serwisowy (patrz Rozdział 6.2). B Pokrętło ustawić w pozycji środkowej. Pulsują wszystkie diody wskażnika temperatury. Nastawa maksymalnego ciśnienia na dyszach B Zdjąć zaplombowaną pokrywę śruby regulacji ilości gazu (63). B Pokrętło regulacji temperatury obrócić w prawo do oporu. Układ regulacji ustawia maksymalne ciśnienie na dyszach. B Gaz ziemny: Za pomocą śruby regulacji ilości gazu (63) ustawić wartość MAX (patrz Tabela 8). Liczba znamionowa dyszy Ciśn. na przyłączu (mbar) MAX ciśn. na dyszach (mbar) MIN ciśn. na dyszach (mbar) Tab. 8 Gaz ziemny GZ Gaz płynny 35 41,5 50 propan ,8 6,5 10,4 26,5 1,0 1,1 1,6 3,9 Ciśnienie na dyszach B Gaz płynny: Śrubę regulacyjną (63) wkręcić do oporu. B Założyć pokrywę śruby (63) i zaplombować. Nastawa minimalnego ciśnienia na dyszach B Pokrętło regulacji temperatury obrócić w lewo do oporu. Układ regulacji ustawia minimalne ciśnienie na dyszach. B Za pomocą śruby regulacji ilości gazu (64) ustawić wartość MIN (patrz Tabela 8). B Sprawdzić ustawienia obracając ponownie pokrętło w prawo, a następnie w lewo, w razie potrzeby skorygować. B Wyłączyć urządzenie w celu zakończenia trybu serwisowego. B Zamknąć zawór gazowy, zdjąć manometr U- rurkowy i wkręcić śrubę (3). B Założyć obudowę I zamocować śrubami zabezpieczającymi. Zamknąć urządzenie, w tym celu zamknąć moduł obsługowy i zamocować za pomocą śrub zabezpieczających Regulacja metodą objętościową i Jeżeli urządzenie opalane jest mieszanką powietrza i gazu płynnego należy dla czasów najbardziej intensywnej eksploatacji dokonać ustawień, bądz skontrolować istniejące ustawienia metodą ciśnienia na dyszach. B Uzyskać z Zakładu Gazowniczego dane na temat indeksu Wobbego oraz dolnej wartości opałowej (Pci). B Wyłączyć urządzenie za pomocą wyłącznika głównego (O). B Moduł obsługowy zawiesić w pozycji serwisowej (patrz strona 13). B Otworzyć zawór gazowy. B Przełączyć urządzenie na tryb serwisowy (patrz Rozdział 6.2). B Pokrętło ustawić w pozycji środkowej. Pulsują wszystkie diody termometru. Nastawa maksymalnego strumienia przepływu B Zdjąć zaplombowaną pokrywę śruby regulacji ilości gazu (63) jak przedstawiono na (Rys. 21). B Pokrętło regulacji temperatury obrócić w prawo do oporu. Układ regulacji ustawia maksymalny strumień przepływu. B Gaz ziemny: Za pomocą śruby regulacji ilości gazu (63) ustawić wartość zużycia w pozycji MAX (patrz Tabela 9). 21

22 Instalacja gazowa Liczba znamionowa dyszy Ciśn. na przylaczu (mbar) Gaz ziemny GZ Gaz płynny 35 41,5 50 propan Nastawa minimalnej mocy grzewczej B Pokrętło regulacji temperatury obrócić w lewo do oporu. Pulsują dwie diody z lewej strony termometru oraz dioda obecności płomienia na palniku. B Pokrętło regulacji temperatury prawo do oporu. obrócić w B Pokrętlo obracać powoli z prawa na lewo w celu dopasowania ciśnienia na dyszach do minimalnej mocy grzewczej (patrz Tabela 10). Zużycie MAX 29,3 l/min Zużycie MIN 10,3 l/min 33,8 l/min 11,8 l/min 24,2 l/min 8,5 l/min 1,0 kg/h 0,4 kg/h Moc grzewcza (kw) Gaz ziemny GZ Gaz płynny 35 41,5 50 propan 4 1,0 1,1 1,6 3,9 Tab. 9 Zużycie gazu B Gaz płynny: Śrubę regulacyjną (63) wkręcić do oporu. B Założyć pokrywę śruby (63) i zaplombować. Nastawa minimalnego strumienia przepływu B Pokrętło regulacji temperatury obrócić w lewo do oporu. Układ regulacji ustawia minimalny strumień przepływu. B Za pomocą śruby regulacji ilości gazu (64) ustawić wartość zużycia w pozycji MIN (patrz Tabela 9). B Sprawdzić ustawienia obracając ponownie pokrętło w prawo, a następnie w lewo, w razie potrzeby skorygować. B Wyłączyć urządzenie w celu zakończenia trybu serwisowego. B Zamknąć zawór gazowy. 6.4 Moc grzewcza Moc grzewczą można ustawić w zakresie między wartością minimalną a maksymalną znamionowej mocy cieplnej dopasowując ją do względnego zapotrzebowania Regulacja metodą ciśnienia na dyszach B Wyłączyć urządzenie za pomocą wyłącznika głównego (O). B Moduł obsługowy zawiesić w pozycji serwisowej (patrz strona 13). B Odkręcić śrubę (3) i do króćca pomiarowego przyłączyć manometr U-rurkowy. B Otworzyć zawór gazowy. B Przełączyć urządzenie na tryb serwisowy (patrz Rozdział 6.2). Tab. 10 Wartość ciśnienia na dyszach dla min. mocy grzewczej (mbar) B Zapisać ustawienia (patrz Rozdział 6.2). Nastawa maksymalnej mocy grzewczej B Pokrętło regulacji temperatury obrócić w prawo do oporu. Pulsują dwie diody z prawej strony termometru oraz dioda obecności płomienia na palniku. B Pokrętło regulacji temperatury lewo do oporu. obrócić w B Pokrętlo obracać powoli z lewa na prawo w celu dopasowania ciśnienia na dyszach do maksymalnej mocy grzewczej (patrz Tabela 11). Moc grzewcza (kw) Gaz ziemny GZ B Zapisać ustawienia (patrz Rozdział 6.2). Gaz płynny 35 41,5 50 propan 5 1,4 1,5 2,2 5,5 6 1,9 2,0 3,0 7,4 7 2,5 2,5 3,9 9,6 8 3,2 3,1 4,9 12,2 9 4,0 3,9 6,1 15,2 10 4,8 4,7 7,4 18,4 11 5,8 5,6 8,8 22,1 12 1) 1) Nastawa fabryczna 6,8 6,5 10,4 26,5 Tab. 11 Wartość ciśnienia na dyszach dla maks. mocy grzewczej (mbar) 22

23 Instalacja gazowa Kontrola ustawień i B Urządzenie pracuje w trybie serwisowym. B Pokrętło regulacji temperatury obrócić w lewo do oporu. Pulsują dwie skrajne lewe diody termometru oraz dioda obecności płomienia na palniku. Układ regulacji zadaje minimalną moc grzewczą. B Skontrolować ciśnienie na dyszach, w razie potrzeby skorygować. B Pokrętło regulacji temperatury obrócić w prawo do oporu. Pulsują dwie skrajne prawe diody termometru oraz dioda obecności płomienia na palniku. Układ regulacji zadaje maksymalną moc grzewczą. B Skontrolować ciśnienie na dyszach, w razie potrzeby skorygować. B Wyłączyć urządzenie w celu zakończenia trybu serwisowego. B Zamknąć zawór gazowy, zdjąć manometr U- rurkowy i wkręcić śrubę (3) Regulacja metodą objętościową B Wyłączyć urządzenie za pomocą wyłącznika głównego (O). B Moduł obsługowy zawiesić w pozycji serwisowej (patrz strona 13). B Otworzyć zawór gazowy. B Przełączyć urządzenie na tryb serwisowy (patrz Rozdział 6.2). Nastawa minimalnej mocy grzewczej B Pokrętło regulacji temperatury obrócić w lewo do oporu. Pulsują dwie skrajne lewe diody termometru oraz dioda obecności płomienia na palniku. B Pokrętło regulacji temperatury prawo do oporu. obrócić w B Pokrętlo obracać powoli z prawa na lewo w celu dopasowania strumienia przepływu do minimalnej mocy grzewczej (patrz Tabela 12). Moc grzewcza (kw) Wartości pomiarowe mogą różnić się od ustawionych o ±0,5 mbar. Gaz ziemny (l/min) Zużycie B Zapisać ustawienia (patrz Rozdział 6.2). Gaz płynny (kg/h) 35 41,5 50 propan 4 10,3 11,8 8,5 0,4 Tab. 12 Wielkość strumienia przepływu dla min. mocy grzewczej Nastawa maksymalnej mocy grzewczej B Pokrętło regulacji temperatury obrócić w prawo do oporu. Pulsują dwie skrajne prawe diody termometru oraz dioda obecności płomienia na palniku. B Pokrętło regulacji temperatury lewo do oporu. obrócić w B Pokrętło obracać powoli z lewa na prawo w celu dopasowania strumienia przepływu do maksymalnej mocy grzewczej (patrz Tabela 13). Moc grzewcza (kw) B Zapisać ustawienia (patrz Rozdział 6.2). Kontrola ustawień Gaz ziemny (l/min) Zużycie Gaz płynny (kg/h) 35 41,5 50 propan 5 12,7 14,6 10,4 0,5 6 15,0 17,3 12,4 0,5 7 17,4 20,1 14,4 0,6 8 19,8 22,8 16,3 0,7 9 22,2 25,6 18,3 0, ,6 28,3 20,3 0, ,9 31,0 22,2 1, ,3 33,8 24,2 1,0 Tab. 13 Wielkość strumienia przepływu dla maks. mocy grzewczej i Wartości pomiarowe mogą różnić się od ustawionych o wartość ± 5 %. B Pokrętło regulacji temperatury obrócić w lewo do oporu. Pulsują dwie skrajne lewe diody termometru oraz dioda obecności płomienia na palniku. Układ regulacji ustawia minimalną moc grzewczą. B Skontrolować strumień przepływu, w razie potrzeby skorygować. B Pokrętło regulacji temperatury obrócić w prawo do oporu. Pulsują dwie skrajne prawe diody termometru oraz dioda obecności płomienia na palniku. Układ regulacji ustawia maksymalną moc grzewczą. B Skontrolować strumień przepływu, w razie potrzeby skorygować. 23

24 Instalacja gazowa B Wyłączyć urządzenie w celu zakończenia trybu serwisowego. B Zamknąć zawór gazowy. B Sprawdzić szczelność przyłączy gazowych. 6.5 Przezbrojenie na inny rodzaj gazu Jeżeli rodzaj gazu podany na tabliczce znamionowej jest inny niż dostarczany, należy dokonać wymiany podzespołów. B Zamknąć zawór gazowy. B Wyłączyć urządzenie za pomocą wyłącznika głównego i zdjąć obudowę. B Zdemontować palnik Rys. 22 B Zdemontować oba podzespoły palnika i wymienić dysze. Rodzaj gazu Liczba znamionowa dyszy Ilość dysz Gaz ziemny GZ GZ 41, GZ Gaz płynny propan 70 8 Tab. 14 B Zamontować ponownie palnik. B Sprawdzić szczelność przyłączy gazowych. B Dokonywanie ustawień gazowych (patrz Rozdział 6.3 do 6.4). B Na tabliczce znamionowej nanieść aktualny rodzaj gazu. 24

25 Konserwacja 7 Konserwacja Niebezpieczeństwo: Niebezpieczeństwo porażenia prądem! B Przed rozpoczęciem prac na podzespołach elektrycznych, odłączyć napięcie zasilające (bezpiecznik, wyłącznik LS). B Konserwację kotła zlecać autoryzowanemu serwisowi lub zawrzeć umowę serwisową oferowaną przez producenta. B Stosować tylko oryginalne części zamienne. B Wyjęte uszczelki i pierścienie samouszczelniające zastąpić nowymi. B Stosować wyłącznie smary z aktualną aprobatą techniczną. Dostęp do podzespołów B Odkręcić śrubę mocującą modułu obsługowego. B Moduł obsługowy zawiesić w pozycji serwisowej (patrz strona 13). B Jeżeli występują zanieczyszczenia: - zdemontować komorę spalania i zdjąć ogranicznik. - oczyścić komorę silnym strumieniem wody. B Przy dużym zabrudzeniu: część żebrowaną zanurzyć w ciepłej wodzie z dodatkiem środka czyszczącego i dokładnie wyczyścić. B W razie konieczności usunąć kamień z wnętrza wymiennika ciepła i rur podłączeniowych. B Zamontować ponownie komorę spalania, zastosować nowe uszczelki. B Ogranicznik osadzić w uchwycie. Palnik B Raz do roku należy skontrolować palnik i w razie potrzeby wyczyścić. B Przy silnym zabrudzeniu (tłuszcz, sadza): zdemontować palnik, zanurzyć w ciepłej wodzie z dodatkiem środka czyszczacego i dokładnie wyczyścić. Kontrola spalin Niebezpieczeństwo: Niebezpieczeństwo wydostawania się spalin! B Czujnika kontroli spalin nie należy w żadnym przypadku wyłączać, niczego w nim zmieniać, ani zastępować innymi podzespołami. Rys Prace konserwacyjne Kontrola działania B Skontrolować czy wszystkie elementy zabezpieczające, regulacyjne i sterujące działają poprawnie. Komora spalania B Skontrolować czystość komory spalania. B Skontrolować odprowadzanie spalin. B Test kontrolny czujnika spalin: zdjąć przewód spalinowy. zakryć króciec spalin pokrywą z blachy. urządzenie przełączyć na tryb serwisowy i ustawić moc maksymalną. Urządzenie powinno się automatycznie wyłączyć po ok. 2 minutach. B Jeżeli występują usterki: wadliwą część zdemontować i zastąpić oryginalną częścią zamienną. zdemontowane podzespoły zamontować ponownie w odwrotnej kolejności. B Jeżeli test przebiegł pomyślnie: zdjąć pokrywę z blachy. zamontować ponownie przewód spalinowy. Naczynie wzbiorcze (co 3 lata) B Zmniejszyć ciśnienie do zera od strony instalacji c.o. B Skontrolować ciśnienie w części gazowej naczynia wzbiorczego, w razie potrzeby 25

26 Konserwacja zwiększyć ciśnienie do wartości o 0,2 bar większej od wymaganego ciśnienia statycznego instalacji. 7.2 Opróżnianie instalacji grzewczej Obieg c.o. B Opróżnić grzejniki. B Odkręcić śrubę spustową (Rys. 24, poz. A). Rys Uruchomienie po konserwacji B Dokręcić wszystkie połączenia gwintowane. B Przeczytać Rozdział 5 Uruchomienie oraz Rozdział 6 Instalacji gazowa. B Sprawdzić ustawienia gazowe (ciśnienie na dyszach). B Skontrolować przewód spalinowy (przy zamkniętej obudowie). B Sprawdzić szczelność przyłączy gazowych. 26

27 Usterki 8 Usterki 8.1 Sygnalizacja usterek Pojawiające się w trakcie pracy urządzenia usterki sygnalizowane są w zależności od ich przyczyny i rodzaju. "*" Wymienione czynności mogą być wykonane tylko przez autoryzowany serwis producenta. Komunikat o błędzie Ewentualna przyczyna Do sprawdzenia Przycisk Reset miga z częstotliwością 2 x sekundę +45 C (druga dioda LED) (Po krótkiej pracy palnik wyłącza się). Przycisk Reset miga z częstotliwością 1 x sekundę +60 C (trzecia dioda LED). Przycisk Reset miga z częstotliwością 1 x 2 sekundy +75 C (czwarta dioda LED). Przycisk Reset miga z częstotliwością 1 x 4 sekundy +90 C (piąta dioda LED). Przycisk Reset miga z częstotliwością 1 x 4 sekundy +90 C + 45 C (druga + piąta dioda LED). Przycisk Reset miga z częstotliwością 1 x 4 sekundy +90 C + 60 C (trzecia + piąta dioda LED). Przycisk Reset miga z częstotliwością 1 x 4 sekundy +90 C + 75 C (czwarta + piąta dioda LED). Diody LED nie palą się. Kocioł nie uruchamia się. Nie działa. Tab. 15 Kocioł zostaje wyłączony przez ogranicznik temperatury (zbyt wysoka temperatura). Nie został wykryty płomień (brak zapłonu). Nieprawidłowy płomień (błąd w czasie autokontroli układu elektronicznego). Kocioł zostaje wyłączony przez zabezpieczenie instalacji spalinowej/ niskie napięcie zasilania. Usterka zabezpieczenia instalacji spalinowej (nie działa). Usterka sondy NTC ogrzewania (nie działa). Usterka sondy NTC zasobnika (nie działa). Brak zasilania z sieci, przepalony bezpiecznik, usterka transformatora, itp. Sprawdzić pozycję sondy NTC ogrzewania. Sprawdzić kable ogranicznika temperatury. Sprawdzić ciśnienie instalacji c.o. oraz manometr (1,5 bar). Sprawdzić pompę, system wentylacyjny i odpowietrznik. Sprawdzić obwód grzejny i obejście. Sprawdzić ciśnienie na wlocie gazu, rodzaj gazu i powietrze w rurze gazowej. Sprawdzić płomień i zapłon. Sprawdzić ciśnienie palnika i dysz. Sprawdzić elektrodę jonizacyjną i kabel. Sprawdzić wilgotność w układzie elektronicznym. Sprawdzić kable i styki czujnika (korozja). Sprawdzić płomień w komorze spalania. Sprawdzić układ elektroniczny. Sprawdzić komin i szczelność odprowadzenia spalin. Sprawdzić zabezpieczenie instalacji spalinowej. Sprawdzić układ elektroniczny. Sprawdzić zabezpieczenie instalacji spalinowej. Sprawdzić kabel (otwarty, zwarty). Sprawdzić układ elektroniczny. Sprawdzić sondę NTC ogrzewania. Sprawdzić kabel (otwarty, zwarty). Sprawdzić układ elektroniczny. Sprawdzić sondę NTC zasobnika. Sprawdzić kabel (otwarty, zwarty). Sprawdzić układ elektroniczny. Sprawdzić zasilanie z sieci. Sprawdzić bezpiecznik. Sprawdzić układ elektroniczny. 27

28 Usterki Komunikat o błędzie Ewentualna przyczyna Do sprawdzenia Hałas, głośne gotowanie się wody, nieprawidłowe działanie. Tylko ładowanie zasobnika (brak ogrzewania). Niska temperatura (woda użytkowa). Niewystarczające natężenie przepływu wody Grzejnik nagrzewa się mimo ustawienia w pozycji letniej. Tab. 15 Uwaga: usterki są sygnalizowane miganiem przycisku resetującego i zielonych diod, po czym następuje wyłączenie kotła ze względów bezpieczeństwa. Po rozwiązaniu problemu, koniecznym jest wciśnięcie przycisku resetującego w celu zresetowania kotła. Aby ponownie uruchomić urządzenie: B należy usunąć usterkę. B Wcisnąć przycisk resetujący. 8.2 Usuwanie usterek Kocioł pracuje, ale grzejniki pozostają zimne. B Otworzyć zawory przygrzejnikowe. B Sprawdzić zawór sterujący. B Sprawdzić pompę c.o. (patrz poniżej). B Jeżeli grzejniki dalej są zimne: Wyłączyć urządzenie i wezwać pracownika autoryzowanego serwisu Junkers. Palnik po krótkim okresie pracy wyłącza się. B Sprawdzić zawór sterujący. B Sprawdzić pompę c.o. Mały obieg, zapowietrzona instalacja, zły przesył ciepła, usterka zaworu 3- drogowego, zanieczyszczenie dodatkowego wymiennika ciepła. Termostat nie zgłasza zapotrzebowania na ciepło, nieprawidłowe ustawienie termostatu lub inna usterka. Za mała moc palnika, wyłącznik palnika. Małe ciśnienie wody. Zanieczyszczenie kranów lub zasobnika. Zablokowanie lub usterka zaworu 3-drogowego. Wysokie ciśnienie zewnętrznej pompy (maks. 0,3 bar). Jeżeli pompa nie pracuje: B Odkręcić śrubę uszczelniającą i za pomocą śrubokręta płaskiego powoli obracać wał. B Wkręcić ponownie śrubę uszczelniającą. Po zakończeniu pracy urządzenie się wyłącza, przycisk resetujący pulsuje 1x na 4 sekundy. Zadziałał system kontroli spalin. Sprawdzić ciśnienie ogrzewania oraz manometr (1,5 bar). Sprawdzić pompę, powietrze w instalacji i odpowietrznik. Sprawdzić zawór 3-drogowy i wymiennik ciepła. Sprawdzić rodzaj gazu, dysze i zawór gazowy. Sprawdzić ustawienie letnie/ zimowe Sprawdzić ustawienie termostatu/ zegara, kabel lub zacisk złącza termostatu/zegara. Sprawdzić układ elektroniczny. Sprawdzić, czy obwód ładowania zasobnika nie uległ zabrudzeniu. Sprawdzić pracę pompy i odpowietrznika. Sprawdzić ustawienia gazu i zawór gazowy. Sprawdzić sondę NTC zasobnika. Sprawdzić układ elektroniczny. Sprawdzić ciśnienie na wlocie. Sprawdzić i przeczyścić krany i zasobnik. Przeczyścić zawór 3-drogowy. Sprawdzić zawór 3-drogowy i silnik. Sprawdzić, czy pracuje (ewentualna) pompa zewnętrzna. B Odczekać, aż czujnik kontroli spalin ostygnie. B Ponownie uruchomić urządzenie. B Skontrolować odprowadzanie spalin. 28

29 Ochrona środowiska 9 Ochrona środowiska Opakowanie Opakowanie nadaje się do pełnej utylizacji, co potwierdza symbol recyklingu. Elementy Na zakończenie okresu eksploatacji nie wyrzucać urządzenia jako nieposortowanych odpadów komunalnych. Wiele części nadaje się do pełnej utylizacji. Proszę skontaktować się z władzami miasta w celu uzyskania informacji na temat sposobu wywożenia i usuwania produktów podlegających recyklingowi. Ochrona zasobów wodnych: B Po każdym użyciu sprawdzać, czy wszystkie krany zostały zamknięte. Unikać pozostawiania kranów, gdy kapie z nich woda. Przeciekający kran naprawić. B Gdy tylko to możliwe, korzystać z kranów z wbudowanymi ogranicznikami przepływu wody. Zapewniają one ten sam poziom komfortu, a przy tym oszczędzają wodę. B Proszę określić temperaturę, jaka ma być w urządzeniu. W ten sposób można precyzyjnie sterować przepływem zużywanej wody (zmieszanie z zimną wodą w celu wyregulowania temperatury zwiększa przepływ wody, a w konsekwencji przyczynia się do większego jej marnotrawstwa). Oszczędzanie energii: B Korzystając z centralnego ogrzewania proszę sprawdzić, czy zamknięte zostały wszystkie drzwi i okna. B Poprawić izolację swojego domu (np. poprzez założenie podwójnych okien, uszczelnienie okien i drzwi, itp.). B Wszystkie grzejniki wyposażyć w termostaty. B Używać termostatu pokojowego, aby uzyskać stabilną temperaturę otoczenia. Dla poprawy bezpieczeństwa, na czas dłuższej nieobecności w domu odłączać urządzenie od głównego zasilania wody. W celu zapewnienia prawidłowego działania funkcji zapobiegającej zamarzaniu nie wyłączać urządzenia i nie odłączać zasilania elektrycznego. 29
