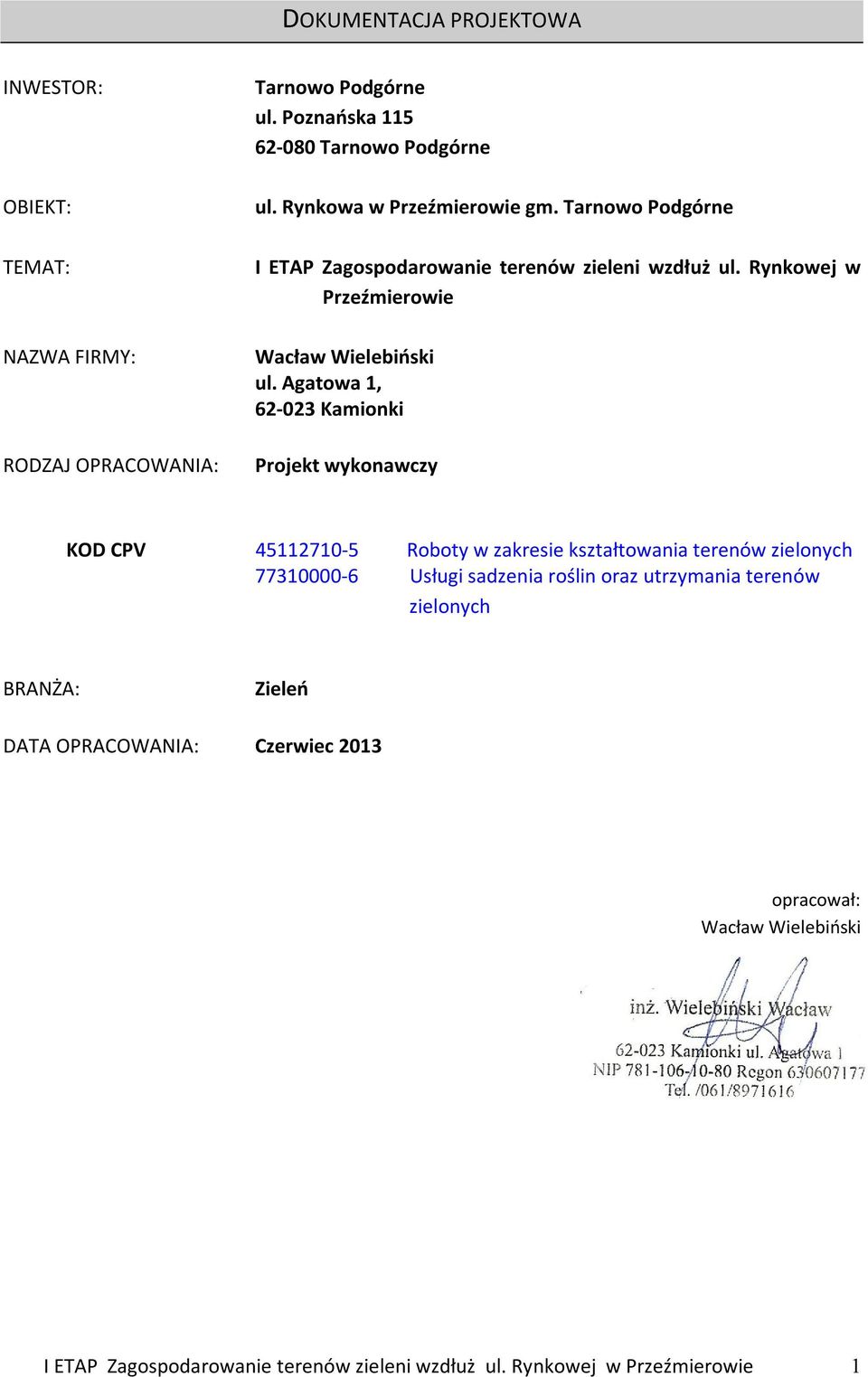

1 DOKUMENTACJA PROJEKTOWA INWESTOR: OBIEKT: TEMAT: NAZWA FIRMY: RODZAJ OPRACOWANIA: Tarnowo Podgórne ul. Poznańska Tarnowo Podgórne ul. Rynkowa w Przeźmierowie gm. Tarnowo Podgórne I ETAP Zagospodarowanie terenów zieleni wzdłuż ul. Rynkowej w Przeźmierowie Wacław Wielebiński ul. Agatowa 1, Kamionki Projekt wykonawczy KOD CPV Roboty w zakresie kształtowania terenów zielonych Usługi sadzenia roślin oraz utrzymania terenów zielonych BRANŻA: Zieleń DATA OPRACOWANIA: Czerwiec 2013 opracował: Wacław Wielebiński I ETAP Zagospodarowanie terenów zieleni wzdłuż ul. Rynkowej w Przeźmierowie 1

Agatowa 1, 62-023 Kamionki Projekt wykonawczy KOD CPV 45112710-5 Roboty w zakresie kształtowania terenów zielonych 77310000-6 Usługi sadzenia roślin oraz

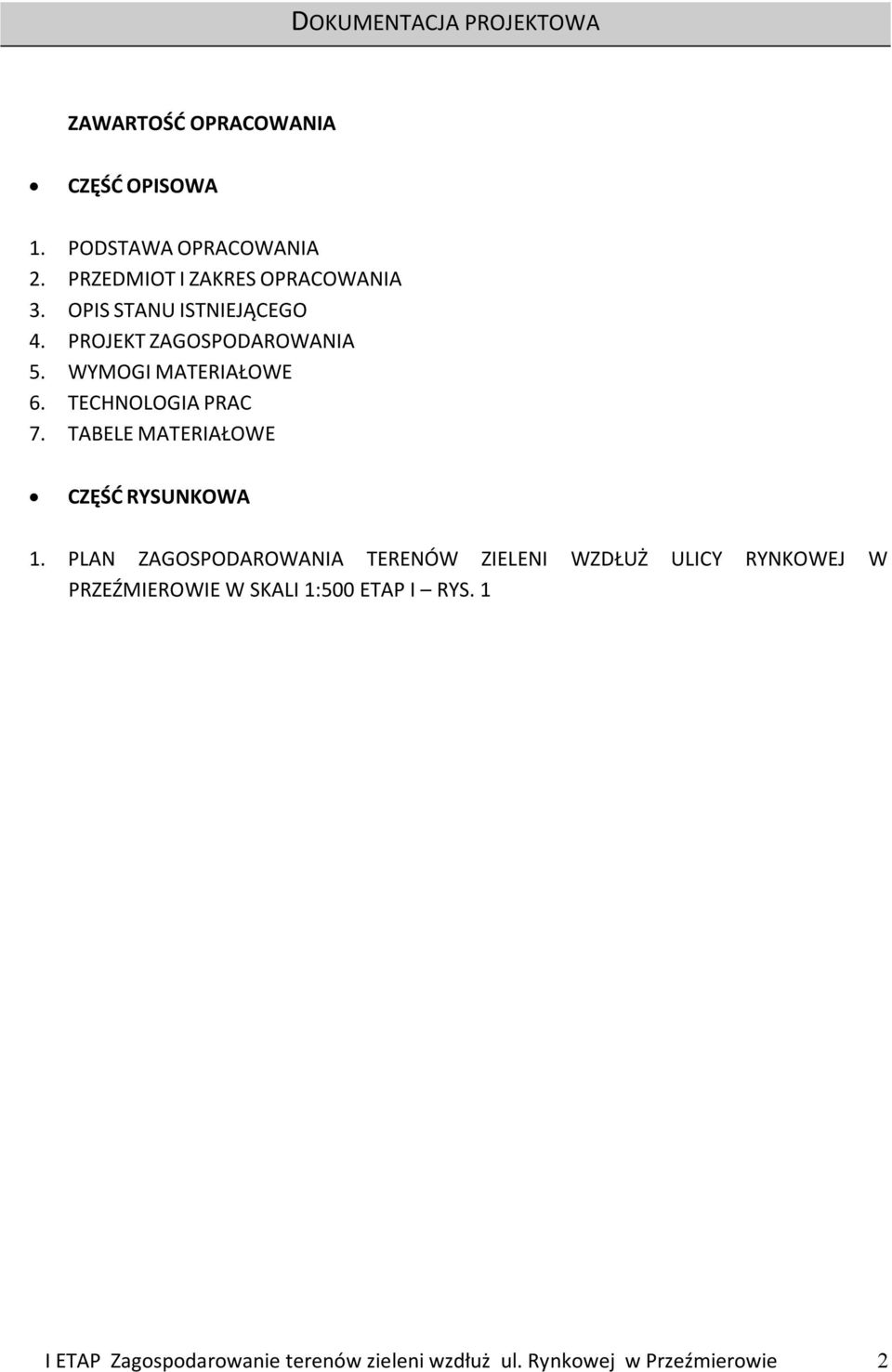

2 DOKUMENTACJA PROJEKTOWA ZAWARTOŚĆ OPRACOWANIA CZĘŚĆ OPISOWA 1. PODSTAWA OPRACOWANIA 2. PRZEDMIOT I ZAKRES OPRACOWANIA 3. OPIS STANU ISTNIEJĄCEGO 4. PROJEKT ZAGOSPODAROWANIA 5. WYMOGI MATERIAŁOWE 6. TECHNOLOGIA PRAC 7. TABELE MATERIAŁOWE CZĘŚĆ RYSUNKOWA 1. PLAN ZAGOSPODAROWANIA TERENÓW ZIELENI WZDŁUŻ ULICY RYNKOWEJ W PRZEŹMIEROWIE W SKALI 1:500 ETAP I RYS. 1 I ETAP Zagospodarowanie terenów zieleni wzdłuż ul. Rynkowej w Przeźmierowie 2

TECHNOLOGIA PRAC 7. TABELE MATERIAŁOWE CZĘŚĆ RYSUNKOWA 1.

3 1. PODSTAWA OPRACOWANIA 1.1. Kopia mapy sytuacyjno-wysokościowej w skali 1: Wizja lokalna i inwentaryzacja fotograficzna 1.3. Pomiary własne w terenie (inwentaryzacja) 1.4. Obowiązujące normy i przepisy 1.5. Ustawa Prawo Budowlane z dnia 7 lipca 1994 r. ( tekst jednolity Dz. U. Nr 156, poz z 2006 r. z późniejszymi zmianami) 2. PRZEDMIOT I ZAKRES OPRACOWANIA 2.1. Przedmiotem opracowania jest projekt zagospodarowania terenów zieleni wzdłuż ulicy Rynkowej w Przeźmierowie. Nowa aranżacja przestrzeni ma na celu podniesienia walorów estetycznych miejsca oraz wyeliminowanie powierzchni zdewastowanych trawników W zakres opracowania wchodzi: zaprojektowanie zieleni wyższej (nasadzenia wymienne i uzupełniające robinii akacjowej w formie kulistej) i niższej (z naciskiem na wprowadzenie dużych, jednolitych grup roślin). 3. OPIS STANU ISTNIEJĄCEGO Zieleń wzdłuż ulicy Rynkowej w Przeźmierowie w głównej mierze opiera się na alejowym nasadzeniu robinii akacjowej odm. 'Umbraculifera'. Występują tam również fragmenty zieleni urządzonej np. w okolicach kościoła. Na pozostałym terenie znajdują się trawniki, które są zdewastowane przez parkujące samochody. 4. PROJEKT ZAGOSPODAROWANIA 4.1. W projekcie aranżacji zieleni na ulicy Rynkowej w Przeźmierowie zostały zastosowane gatunki i odmiany roślin tolerancyjne na niekorzystne czynniki siedliskowe, odporne na szkodniki i choroby, niewymagające szczególnej pielęgnacji, ale również mające odpowiednią dla krzewów i drzew miejskich formę. Odpowiednie ich zestawienie pozwoli stworzyć atrakcyjny układ i zwiększy poziom estetyki. Zastosowane nasadzenia w postaci jednogatunkowych ciągów pozwalają na utrzymanie uporządkowanego charakteru założenia. 5. WYMOGI MATERIAŁOWE 5.1. Powierzchnie obsadzone roślinnością wyższą oraz niższą muszą spełniać odpowiednie wymagania. Przed rozpoczęciem prac ziemnych przewiduje się zebranie ziemi z powierzchni zadarnionej uważając na korzenie drzew. Pod nasadzenia drzew, krzewów i bylin przewidziano zaprawianie dołów ziemią urodzajną w ilości odpowiadającej wielkości bryły korzeniowej danej rośliny. I ETAP Zagospodarowanie terenów zieleni wzdłuż ul. Rynkowej w Przeźmierowie 3

Nowa aranżacja przestrzeni ma na celu podniesienia walorów estetycznych miejsca oraz wyeliminowanie powierzchni zdewastowanych trawników. 2.

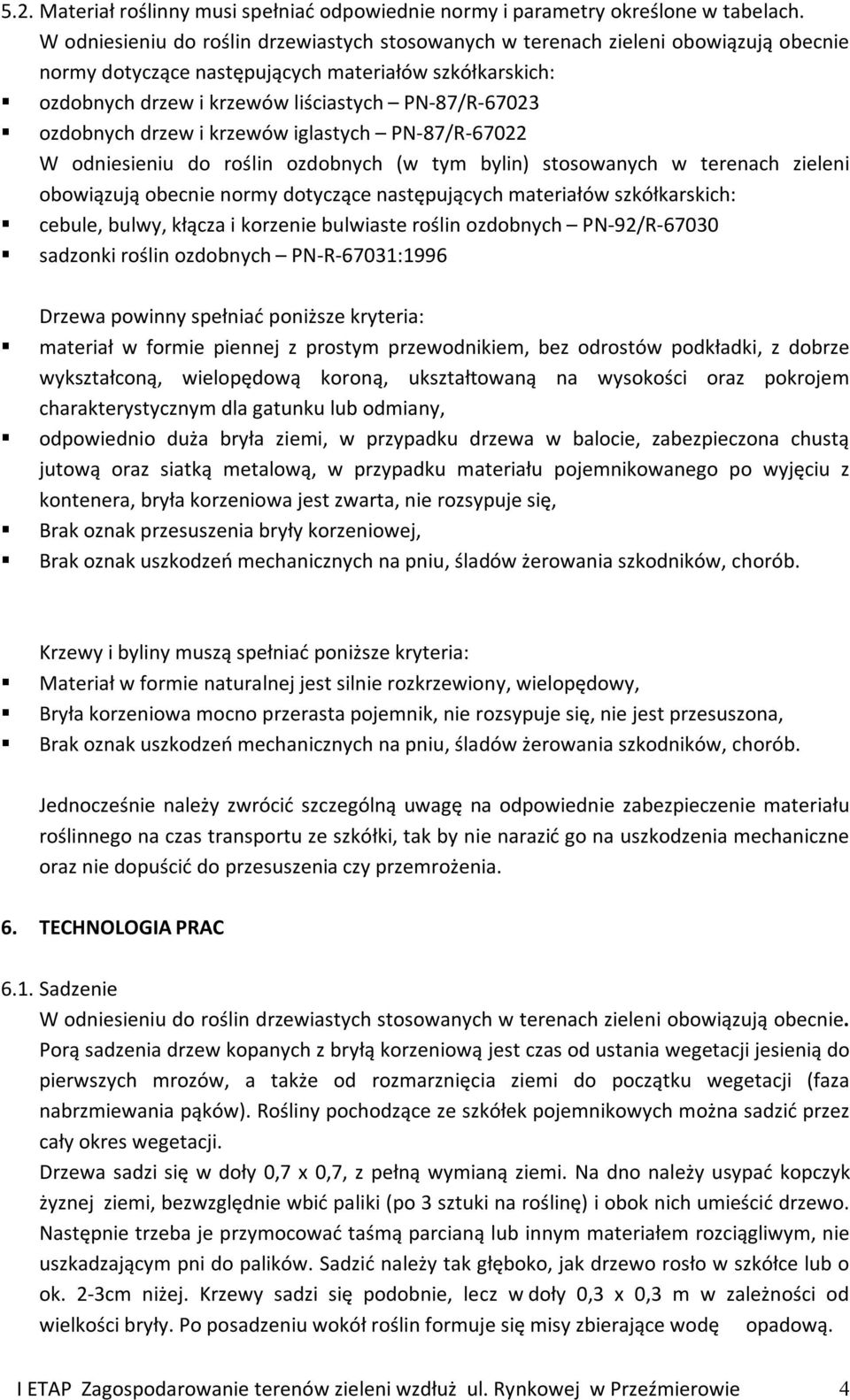

4 5.2. Materiał roślinny musi spełniać odpowiednie normy i parametry określone w tabelach. W odniesieniu do roślin drzewiastych stosowanych w terenach zieleni obowiązują obecnie normy dotyczące następujących materiałów szkółkarskich: ozdobnych drzew i krzewów liściastych PN-87/R ozdobnych drzew i krzewów iglastych PN-87/R W odniesieniu do roślin ozdobnych (w tym bylin) stosowanych w terenach zieleni obowiązują obecnie normy dotyczące następujących materiałów szkółkarskich: cebule, bulwy, kłącza i korzenie bulwiaste roślin ozdobnych PN-92/R sadzonki roślin ozdobnych PN-R-67031:1996 Drzewa powinny spełniać poniższe kryteria: materiał w formie piennej z prostym przewodnikiem, bez odrostów podkładki, z dobrze wykształconą, wielopędową koroną, ukształtowaną na wysokości oraz pokrojem charakterystycznym dla gatunku lub odmiany, odpowiednio duża bryła ziemi, w przypadku drzewa w balocie, zabezpieczona chustą jutową oraz siatką metalową, w przypadku materiału pojemnikowanego po wyjęciu z kontenera, bryła korzeniowa jest zwarta, nie rozsypuje się, Brak oznak przesuszenia bryły korzeniowej, Brak oznak uszkodzeń mechanicznych na pniu, śladów żerowania szkodników, chorób. Krzewy i byliny muszą spełniać poniższe kryteria: Materiał w formie naturalnej jest silnie rozkrzewiony, wielopędowy, Bryła korzeniowa mocno przerasta pojemnik, nie rozsypuje się, nie jest przesuszona, Brak oznak uszkodzeń mechanicznych na pniu, śladów żerowania szkodników, chorób. Jednocześnie należy zwrócić szczególną uwagę na odpowiednie zabezpieczenie materiału roślinnego na czas transportu ze szkółki, tak by nie narazić go na uszkodzenia mechaniczne oraz nie dopuścić do przesuszenia czy przemrożenia. 6. TECHNOLOGIA PRAC 6.1. Sadzenie W odniesieniu do roślin drzewiastych stosowanych w terenach zieleni obowiązują obecnie. Porą sadzenia drzew kopanych z bryłą korzeniową jest czas od ustania wegetacji jesienią do pierwszych mrozów, a także od rozmarznięcia ziemi do początku wegetacji (faza nabrzmiewania pąków). Rośliny pochodzące ze szkółek pojemnikowych można sadzić przez cały okres wegetacji. Drzewa sadzi się w doły 0,7 x 0,7, z pełną wymianą ziemi. Na dno należy usypać kopczyk żyznej ziemi, bezwzględnie wbić paliki (po 3 sztuki na roślinę) i obok nich umieścić drzewo. Następnie trzeba je przymocować taśmą parcianą lub innym materiałem rozciągliwym, nie uszkadzającym pni do palików. Sadzić należy tak głęboko, jak drzewo rosło w szkółce lub o ok. 2-3cm niżej. Krzewy sadzi się podobnie, lecz w doły 0,3 x 0,3 m w zależności od wielkości bryły. Po posadzeniu wokół roślin formuje się misy zbierające wodę opadową. I ETAP Zagospodarowanie terenów zieleni wzdłuż ul. Rynkowej w Przeźmierowie 4

ozdobnych drzew i krzewów iglastych PN-87/R-67022 W odniesieniu do roślin ozdobnych (w tym bylin) stosowanych w terenach zieleni obowiązują obecnie normy dotyczące następujących materiałów

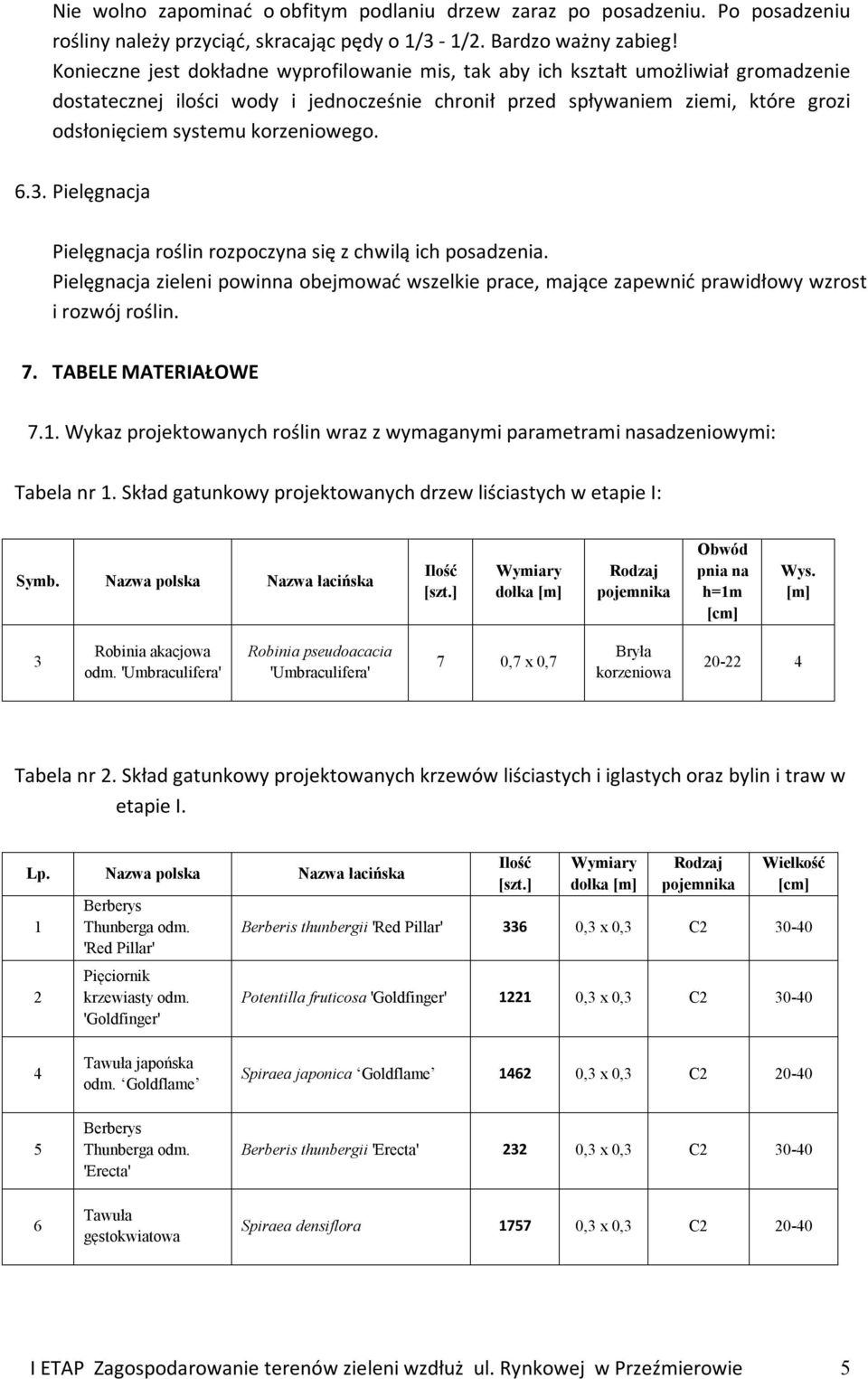

5 Nie wolno zapominać o obfitym podlaniu drzew zaraz po posadzeniu. Po posadzeniu rośliny należy przyciąć, skracając pędy o 1/3-1/2. Bardzo ważny zabieg! Konieczne jest dokładne wyprofilowanie mis, tak aby ich kształt umożliwiał gromadzenie dostatecznej ilości wody i jednocześnie chronił przed spływaniem ziemi, które grozi odsłonięciem systemu korzeniowego Pielęgnacja Pielęgnacja roślin rozpoczyna się z chwilą ich posadzenia. Pielęgnacja zieleni powinna obejmować wszelkie prace, mające zapewnić prawidłowy wzrost i rozwój roślin. 7. TABELE MATERIAŁOWE 7.1. Wykaz projektowanych roślin wraz z wymaganymi parametrami nasadzeniowymi: Tabela nr 1. Skład gatunkowy projektowanych drzew liściastych w etapie I: Symb. Nazwa polska Nazwa łacińska Ilość [szt.] Wymiary dołka [m] Rodzaj pojemnika Obwód pnia na h=1m [cm] Wys. [m] 3 Robinia akacjowa odm. 'Umbraculifera' Robinia pseudoacacia 'Umbraculifera' 7 0,7 x 0,7 Bryła korzeniowa Tabela nr 2. Skład gatunkowy projektowanych krzewów liściastych i iglastych oraz bylin i traw w etapie I. Lp. Nazwa polska Nazwa łacińska 1 2 Berberys Thunberga odm. 'Red Pillar' Pięciornik krzewiasty odm. 'Goldfinger' Ilość [szt.] Wymiary dołka [m] Rodzaj pojemnika Wielkość [cm] Berberis thunbergii 'Red Pillar' 336 0,3 x 0,3 C Potentilla fruticosa 'Goldfinger' ,3 x 0,3 C Tawuła japońska odm. Goldflame Spiraea japonica Goldflame ,3 x 0,3 C Berberys Thunberga odm. 'Erecta' Berberis thunbergii 'Erecta' 232 0,3 x 0,3 C Tawuła gęstokwiatowa Spiraea densiflora ,3 x 0,3 C I ETAP Zagospodarowanie terenów zieleni wzdłuż ul. Rynkowej w Przeźmierowie 5

korzeniowego. 6.3. Pielęgnacja Pielęgnacja roślin rozpoczyna się z chwilą ich posadzenia. Pielęgnacja zieleni powinna obejmować wszelkie prace, mające zapewnić prawidłowy wzrost i rozwój roślin. 7.

6 7 Dereń biały odm. Elegantissima Cornus alba Elegantissima 216 0,3 x 0,3 C Irga szwedzka Coral Beauty Cotoneaster xsuecicus Coral Beauty ,3 x 0,3 C Trzcinnik ostrokwiatowy odm. 'Karl Foerster' Calamagrostis x acutiflora 'Karl Foerster' 86 0,3 x 0,3 C1, Krzewuszka cudowna odm. 'Nana Purpurea' Weigela florida Nana Purpurea 195 0,3 x 0,3 C Liliowiec 'Stella de Oro' Rozchodnik odm. 'Brillant' Hemerocallis 'Stella de Oro' 333 0,3 x 0,3 C1, Sedum 'Brillant' 823 0,3 x 0,3 C1, Sosna górska Pinus mugo var. mughus 302 0,3 x 0,3 C opracował: Wacław Wielebiński I ETAP Zagospodarowanie terenów zieleni wzdłuż ul. Rynkowej w Przeźmierowie 6

ostrokwiatowy odm. 'Karl Foerster' Calamagrostis x acutiflora 'Karl Foerster' 86 0,3 x 0,3 C1,5 50-80 10 Krzewuszka cudowna odm.
