ZONDA SPLITTER INSTRUKCJA OBSŁUGI I UŻYTKOWANIA. Pompy ciepła powietrze-woda typu split 5 kw/9 kw. Posiadamy:
|
|
- Szymon Kubicki
- 8 lat temu
- Przeglądów:
Transkrypt
1 ZONDA SPLITTER INSTRUKCJA OBSŁUGI I UŻYTKOWANIA Pompy ciepła powietrze-woda typu split 5 kw/9 kw Posiadamy:

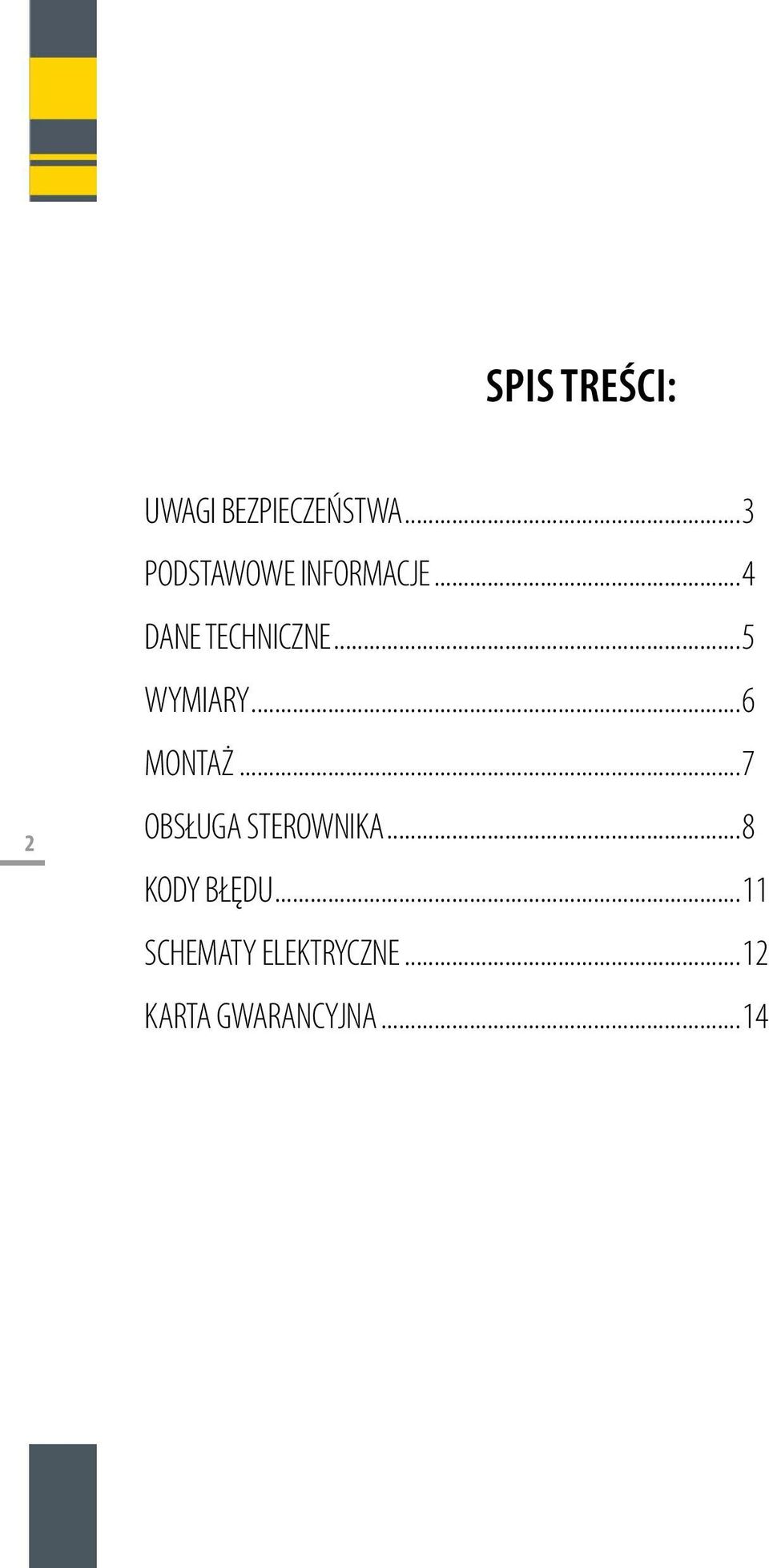

2 SPIS TREŚCI: 2 UWAGI BEZPIECZEŃSTWA...3 PODSTAWOWE INFORMACJE...4 DANE TECHNICZNE...5 WYMIARY...6 MONTAŻ...7 OBSŁUGA STEROWNIKA...8 KODY BŁĘDU...11 SCHEMATY ELEKTRYCZNE...12 KARTA GWARANCYJNA...14

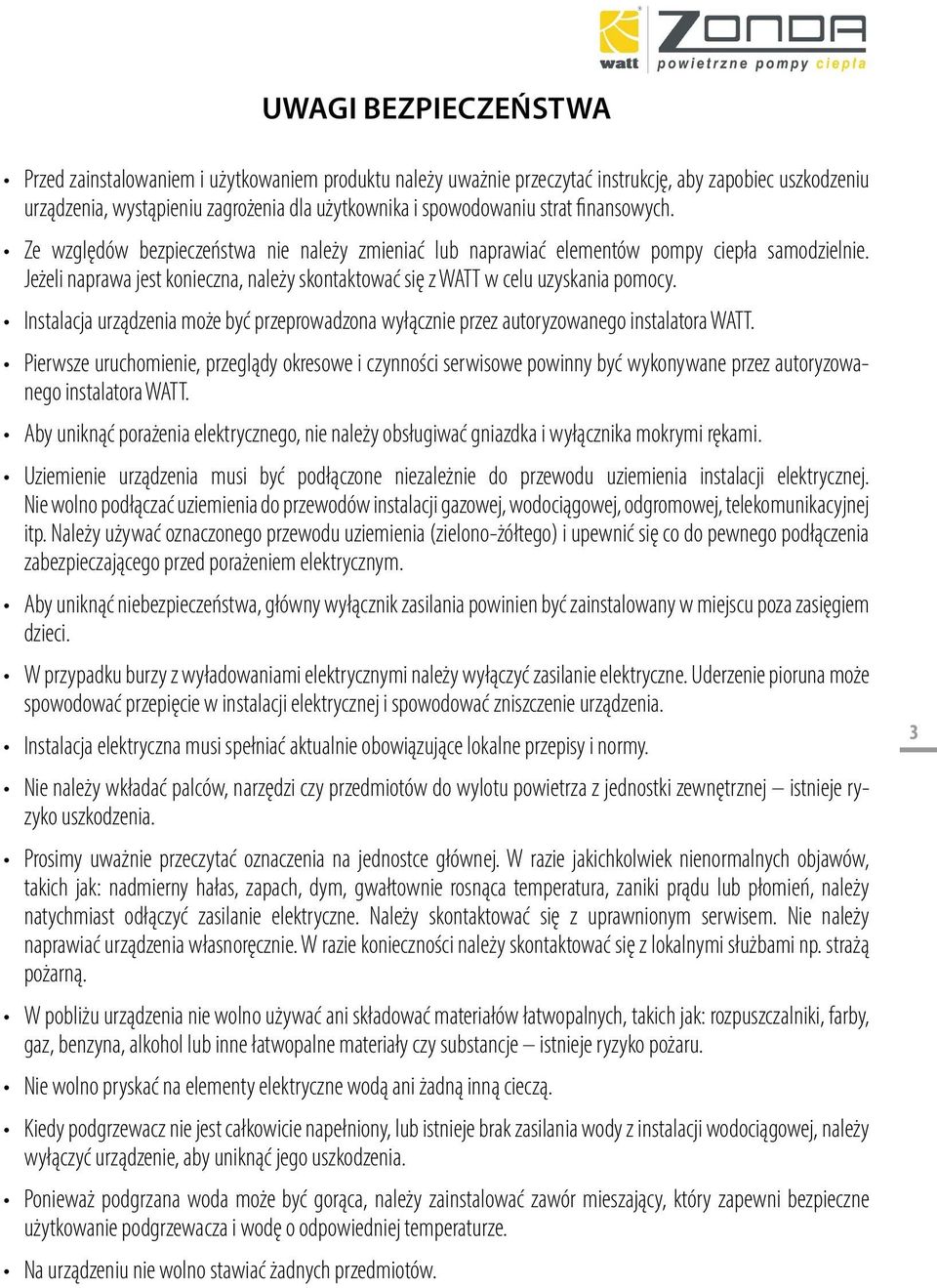

3 UWAGI BEZPIECZEŃSTWA Przed zainstalowaniem i użytkowaniem produktu należy uważnie przeczytać instrukcję, aby zapobiec uszkodzeniu urządzenia, wystąpieniu zagrożenia dla użytkownika i spowodowaniu strat finansowych. Ze względów bezpieczeństwa nie należy zmieniać lub naprawiać elementów pompy ciepła samodzielnie. Jeżeli naprawa jest konieczna, należy skontaktować się z WATT w celu uzyskania pomocy. Instalacja urządzenia może być przeprowadzona wyłącznie przez autoryzowanego instalatora WATT. Pierwsze uruchomienie, przeglądy okresowe i czynności serwisowe powinny być wykonywane przez autoryzowanego instalatora WATT. Aby uniknąć porażenia elektrycznego, nie należy obsługiwać gniazdka i wyłącznika mokrymi rękami. Uziemienie urządzenia musi być podłączone niezależnie do przewodu uziemienia instalacji elektrycznej. Nie wolno podłączać uziemienia do przewodów instalacji gazowej, wodociągowej, odgromowej, telekomunikacyjnej itp. Należy używać oznaczonego przewodu uziemienia (zielono-żółtego) i upewnić się co do pewnego podłączenia zabezpieczającego przed porażeniem elektrycznym. Aby uniknąć niebezpieczeństwa, główny wyłącznik zasilania powinien być zainstalowany w miejscu poza zasięgiem dzieci. W przypadku burzy z wyładowaniami elektrycznymi należy wyłączyć zasilanie elektryczne. Uderzenie pioruna może spowodować przepięcie w instalacji elektrycznej i spowodować zniszczenie urządzenia. Instalacja elektryczna musi spełniać aktualnie obowiązujące lokalne przepisy i normy. Nie należy wkładać palców, narzędzi czy przedmiotów do wylotu powietrza z jednostki zewnętrznej istnieje ryzyko uszkodzenia. Prosimy uważnie przeczytać oznaczenia na jednostce głównej. W razie jakichkolwiek nienormalnych objawów, takich jak: nadmierny hałas, zapach, dym, gwałtownie rosnąca temperatura, zaniki prądu lub płomień, należy natychmiast odłączyć zasilanie elektryczne. Należy skontaktować się z uprawnionym serwisem. Nie należy naprawiać urządzenia własnoręcznie. W razie konieczności należy skontaktować się z lokalnymi służbami np. strażą pożarną. W pobliżu urządzenia nie wolno używać ani składować materiałów łatwopalnych, takich jak: rozpuszczalniki, farby, gaz, benzyna, alkohol lub inne łatwopalne materiały czy substancje istnieje ryzyko pożaru. Nie wolno pryskać na elementy elektryczne wodą ani żadną inną cieczą. Kiedy podgrzewacz nie jest całkowicie napełniony, lub istnieje brak zasilania wody z instalacji wodociągowej, należy wyłączyć urządzenie, aby uniknąć jego uszkodzenia. Ponieważ podgrzana woda może być gorąca, należy zainstalować zawór mieszający, który zapewni bezpieczne użytkowanie podgrzewacza i wodę o odpowiedniej temperaturze. Na urządzeniu nie wolno stawiać żadnych przedmiotów. 3

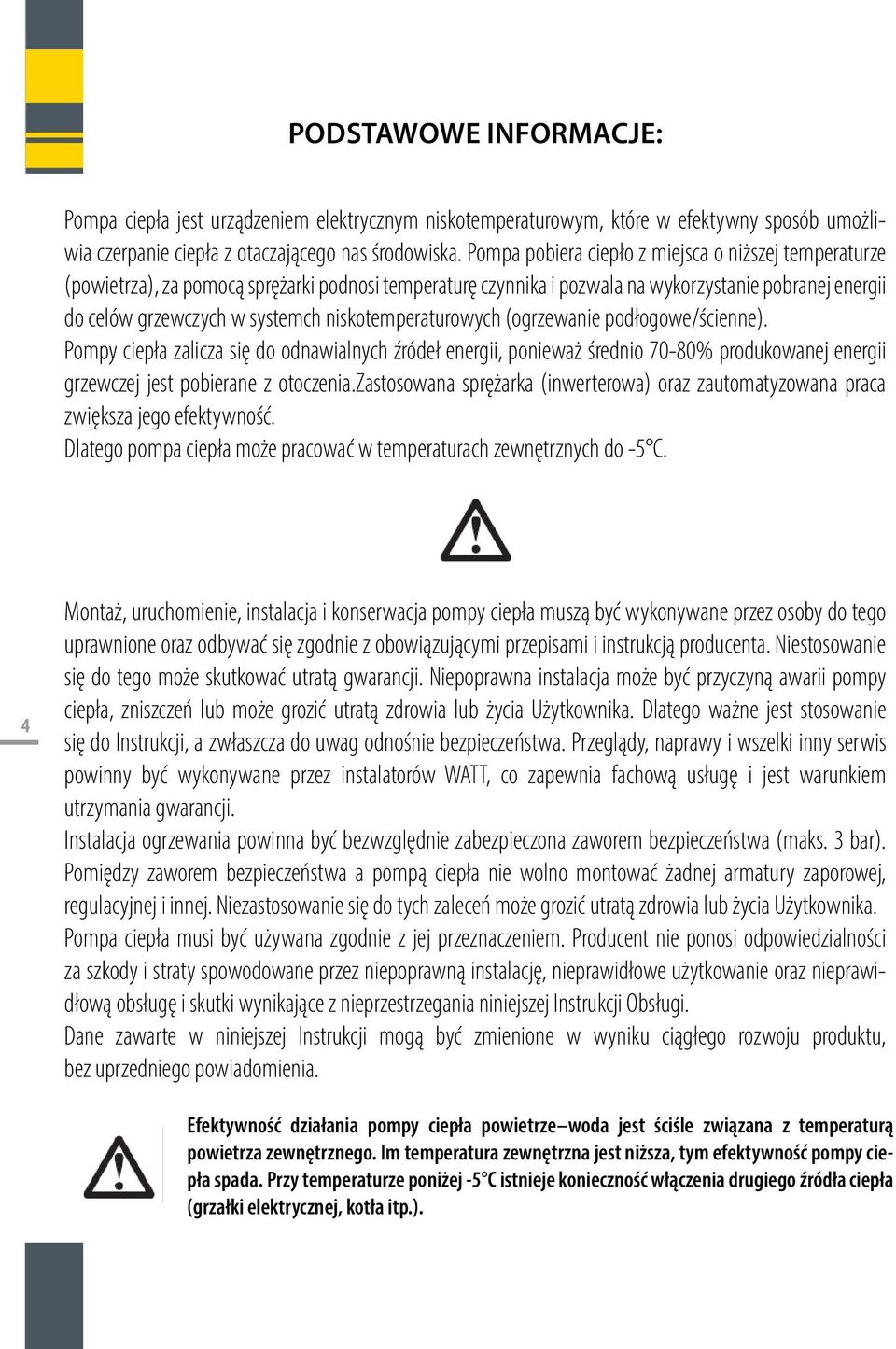

4 PODSTAWOWE INFORMACJE: Pompa ciepła jest urządzeniem elektrycznym niskotemperaturowym, które w efektywny sposób umożliwia czerpanie ciepła z otaczającego nas środowiska. Pompa pobiera ciepło z miejsca o niższej temperaturze (powietrza), za pomocą sprężarki podnosi temperaturę czynnika i pozwala na wykorzystanie pobranej energii do celów grzewczych w systemch niskotemperaturowych (ogrzewanie podłogowe/ścienne). Pompy ciepła zalicza się do odnawialnych źródeł energii, ponieważ średnio 70-80% produkowanej energii grzewczej jest pobierane z otoczenia.zastosowana sprężarka (inwerterowa) oraz zautomatyzowana praca zwiększa jego efektywność. Dlatego pompa ciepła może pracować w temperaturach zewnętrznych do -5 C. 4 Montaż, uruchomienie, instalacja i konserwacja pompy ciepła muszą być wykonywane przez osoby do tego uprawnione oraz odbywać się zgodnie z obowiązującymi przepisami i instrukcją producenta. Niestosowanie się do tego może skutkować utratą gwarancji. Niepoprawna instalacja może być przyczyną awarii pompy ciepła, zniszczeń lub może grozić utratą zdrowia lub życia Użytkownika. Dlatego ważne jest stosowanie się do Instrukcji, a zwłaszcza do uwag odnośnie bezpieczeństwa. Przeglądy, naprawy i wszelki inny serwis powinny być wykonywane przez instalatorów WATT, co zapewnia fachową usługę i jest warunkiem utrzymania gwarancji. Instalacja ogrzewania powinna być bezwzględnie zabezpieczona zaworem bezpieczeństwa (maks. 3 bar). Pomiędzy zaworem bezpieczeństwa a pompą ciepła nie wolno montować żadnej armatury zaporowej, regulacyjnej i innej. Niezastosowanie się do tych zaleceń może grozić utratą zdrowia lub życia Użytkownika. Pompa ciepła musi być używana zgodnie z jej przeznaczeniem. Producent nie ponosi odpowiedzialności za szkody i straty spowodowane przez niepoprawną instalację, nieprawidłowe użytkowanie oraz nieprawidłową obsługę i skutki wynikające z nieprzestrzegania niniejszej Instrukcji Obsługi. Dane zawarte w niniejszej Instrukcji mogą być zmienione w wyniku ciągłego rozwoju produktu, bez uprzedniego powiadomienia. Efektywność działania pompy ciepła powietrze woda jest ściśle związana z temperaturą powietrza zewnętrznego. Im temperatura zewnętrzna jest niższa, tym efektywność pompy ciepła spada. Przy temperaturze poniżej -5 C istnieje konieczność włączenia drugiego źródła ciepła (grzałki elektrycznej, kotła itp.).

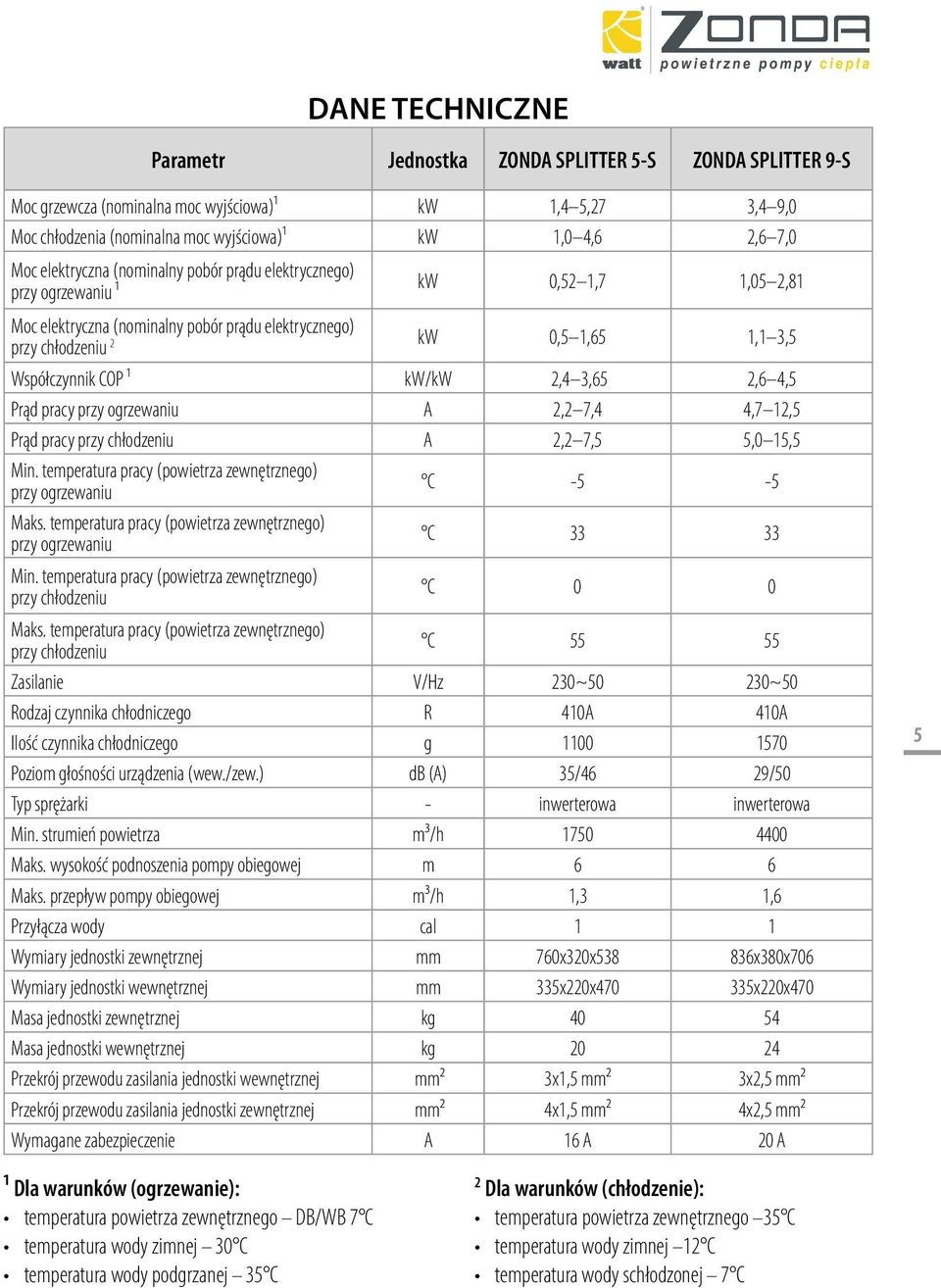

5 DANE TECHNICZNE Parametr Jednostka ZONDA SPLITTER 5-S ZONDA SPLITTER 9-S Moc grzewcza (nominalna moc wyjściowa)¹ kw 1,4 5,27 3,4 9,0 Moc chłodzenia (nominalna moc wyjściowa)¹ kw 1,0 4,6 2,6 7,0 Moc elektryczna (nominalny pobór prądu elektrycznego) przy ogrzewaniu ¹ kw 0,52 1,7 1,05 2,81 Moc elektryczna (nominalny pobór prądu elektrycznego) przy chłodzeniu 2 kw 0,5 1,65 1,1 3,5 Współczynnik COP ¹ kw/kw 2,4 3,65 2,6 4,5 Prąd pracy przy ogrzewaniu A 2,2 7,4 4,7 12,5 Prąd pracy przy chłodzeniu A 2,2 7,5 5,0 15,5 Min. temperatura pracy (powietrza zewnętrznego) przy ogrzewaniu C -5-5 Maks. temperatura pracy (powietrza zewnętrznego) przy ogrzewaniu C Min. temperatura pracy (powietrza zewnętrznego) przy chłodzeniu C 0 0 Maks. temperatura pracy (powietrza zewnętrznego) przy chłodzeniu C Zasilanie V/Hz 230~50 230~50 Rodzaj czynnika chłodniczego R 410A 410A Ilość czynnika chłodniczego g Poziom głośności urządzenia (wew./zew.) db (A) 35/46 29/50 Typ sprężarki - inwerterowa inwerterowa Min. strumień powietrza m³/h Maks. wysokość podnoszenia pompy obiegowej m 6 6 Maks. przepływ pompy obiegowej m³/h 1,3 1,6 Przyłącza wody cal 1 1 Wymiary jednostki zewnętrznej mm 760x320x x380x706 Wymiary jednostki wewnętrznej mm 335x220x x220x470 Masa jednostki zewnętrznej kg Masa jednostki wewnętrznej kg Przekrój przewodu zasilania jednostki wewnętrznej mm2 3x1,5 mm2 3x2,5 mm2 Przekrój przewodu zasilania jednostki zewnętrznej mm2 4x1,5 mm2 4x2,5 mm2 Wymagane zabezpieczenie A 16 A 20 A 5 ¹ Dla warunków (ogrzewanie): temperatura powietrza zewnętrznego DB/WB 7 C temperatura wody zimnej 30 C temperatura wody podgrzanej 35 C 2 Dla warunków (chłodzenie): temperatura powietrza zewnętrznego 35 C temperatura wody zimnej 12 C temperatura wody schłodzonej 7 C

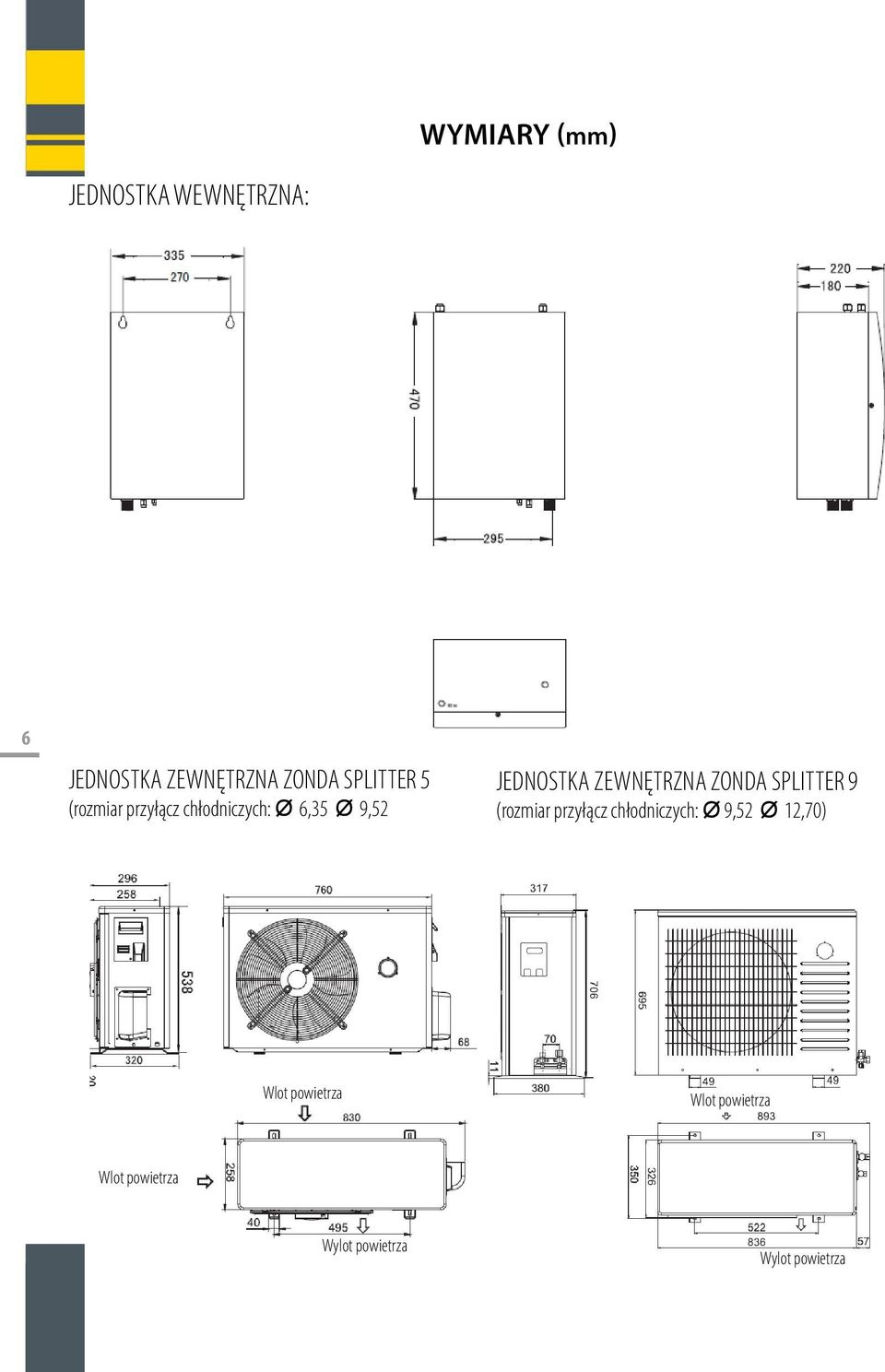

6 Wymiary (mm) WYMIARY (mm) JEDNOSTKA WEWNĘTRZNA: Wymiary (mm) Jednostka wewnętrzna: Jednostka wewnętrzna: 6 JEDNOSTKA ZEWNĘTRZNA ZONDA SPLITTER 5 JEDNOSTKA ZEWNĘTRZNA ZONDA SPLITTER 9 Jednostka (rozmiar zewnętrzna przyłącz chłodniczych: Lumen Ø 6,35 PC 5-S Ø 9,52 (rozmiar przyłącz chłodniczych: Jednostka Ø zewnętrzna 9,52 Ø 12,70) Lumen PC 9-S Jednostka zewnętrzna Lumen PC 5-S Jednostka zewnętrzna Lumen PC 9-S Wlot powietrza Wlot powietrza Wlot powietrza Wylot powietrza Wylot powietrza

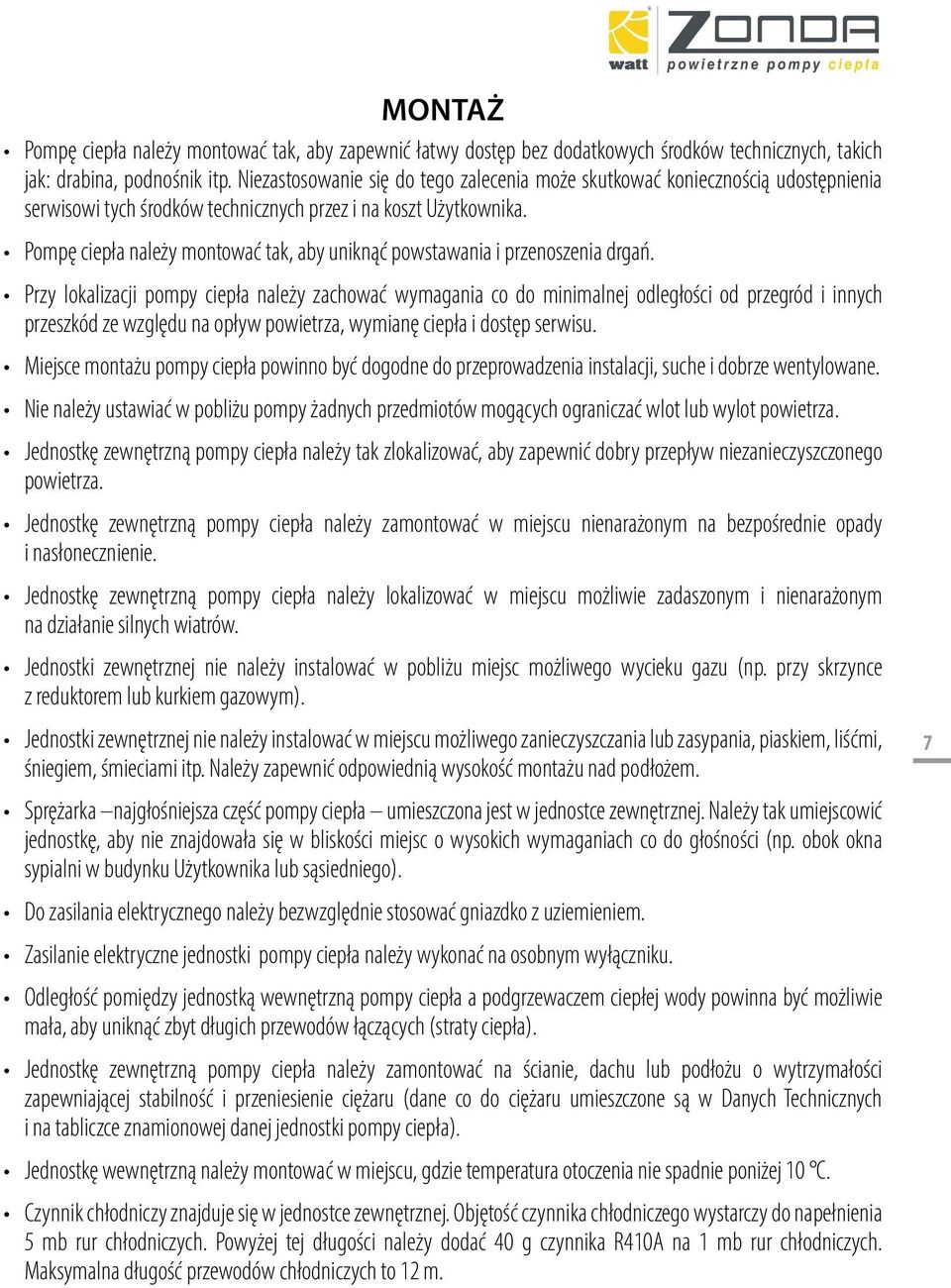

7 MONTAŻ Pompę ciepła należy montować tak, aby zapewnić łatwy dostęp bez dodatkowych środków technicznych, takich jak: drabina, podnośnik itp. Niezastosowanie się do tego zalecenia może skutkować koniecznością udostępnienia serwisowi tych środków technicznych przez i na koszt Użytkownika. Pompę ciepła należy montować tak, aby uniknąć powstawania i przenoszenia drgań. Przy lokalizacji pompy ciepła należy zachować wymagania co do minimalnej odległości od przegród i innych przeszkód ze względu na opływ powietrza, wymianę ciepła i dostęp serwisu. Miejsce montażu pompy ciepła powinno być dogodne do przeprowadzenia instalacji, suche i dobrze wentylowane. Nie należy ustawiać w pobliżu pompy żadnych przedmiotów mogących ograniczać wlot lub wylot powietrza. Jednostkę zewnętrzną pompy ciepła należy tak zlokalizować, aby zapewnić dobry przepływ niezanieczyszczonego powietrza. Jednostkę zewnętrzną pompy ciepła należy zamontować w miejscu nienarażonym na bezpośrednie opady i nasłonecznienie. Jednostkę zewnętrzną pompy ciepła należy lokalizować w miejscu możliwie zadaszonym i nienarażonym na działanie silnych wiatrów. Jednostki zewnętrznej nie należy instalować w pobliżu miejsc możliwego wycieku gazu (np. przy skrzynce z reduktorem lub kurkiem gazowym). Jednostki zewnętrznej nie należy instalować w miejscu możliwego zanieczyszczania lub zasypania, piaskiem, liśćmi, śniegiem, śmieciami itp. Należy zapewnić odpowiednią wysokość montażu nad podłożem. 7 Sprężarka najgłośniejsza część pompy ciepła umieszczona jest w jednostce zewnętrznej. Należy tak umiejscowić jednostkę, aby nie znajdowała się w bliskości miejsc o wysokich wymaganiach co do głośności (np. obok okna sypialni w budynku Użytkownika lub sąsiedniego). Do zasilania elektrycznego należy bezwzględnie stosować gniazdko z uziemieniem. Zasilanie elektryczne jednostki pompy ciepła należy wykonać na osobnym wyłączniku. Odległość pomiędzy jednostką wewnętrzną pompy ciepła a podgrzewaczem ciepłej wody powinna być możliwie mała, aby uniknąć zbyt długich przewodów łączących (straty ciepła). Jednostkę zewnętrzną pompy ciepła należy zamontować na ścianie, dachu lub podłożu o wytrzymałości zapewniającej stabilność i przeniesienie ciężaru (dane co do ciężaru umieszczone są w Danych Technicznych i na tabliczce znamionowej danej jednostki pompy ciepła). Jednostkę wewnętrzną należy montować w miejscu, gdzie temperatura otoczenia nie spadnie poniżej 10 C. Czynnik chłodniczy znajduje się w jednostce zewnętrznej. Objętość czynnika chłodniczego wystarczy do napełnienia 5 mb rur chłodniczych. Powyżej tej długości należy dodać 40 g czynnika R410A na 1 mb rur chłodniczych. Maksymalna długość przewodów chłodniczych to 12 m.

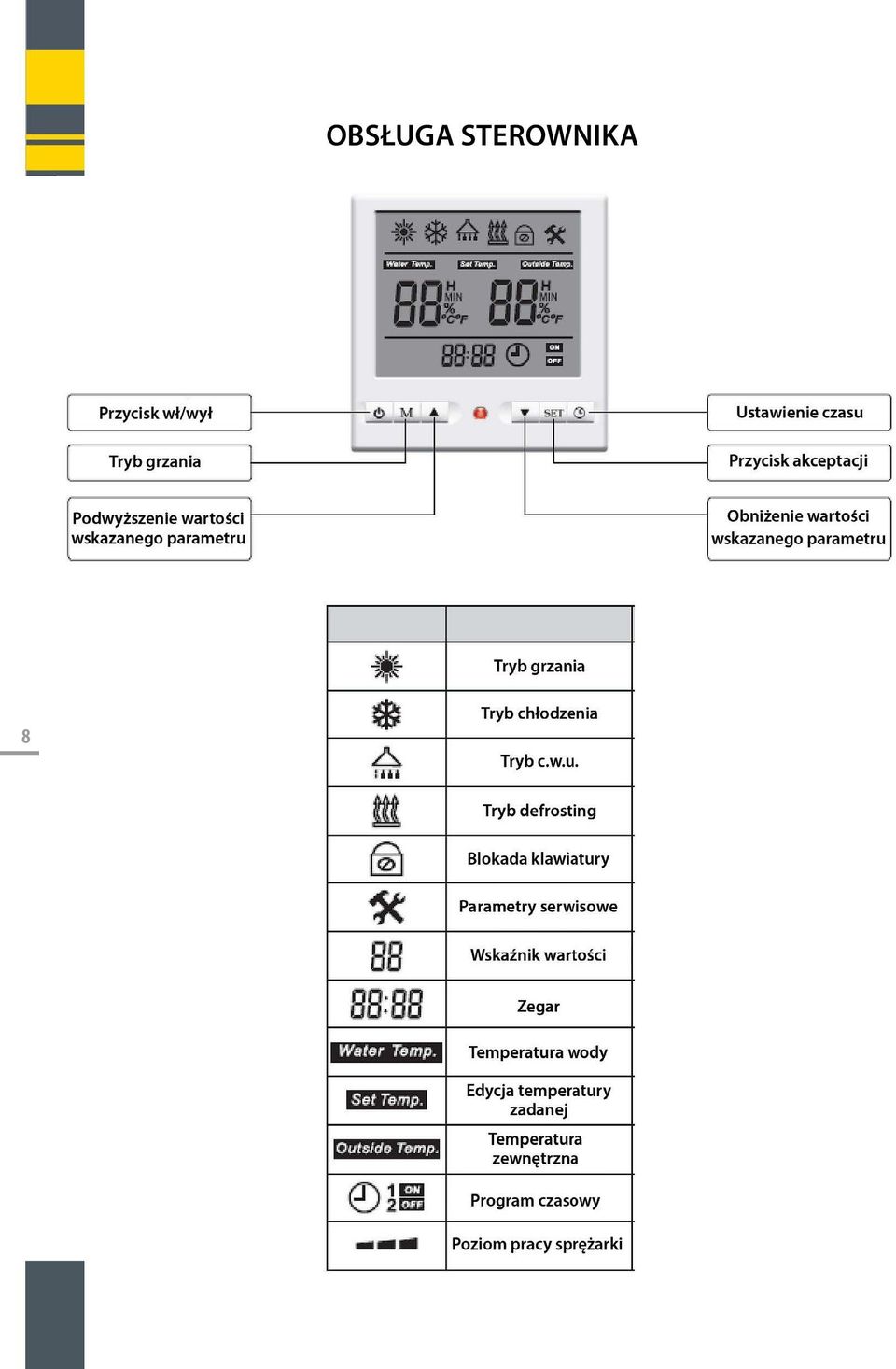

8 8 OBSŁUGA STEROWNIKA

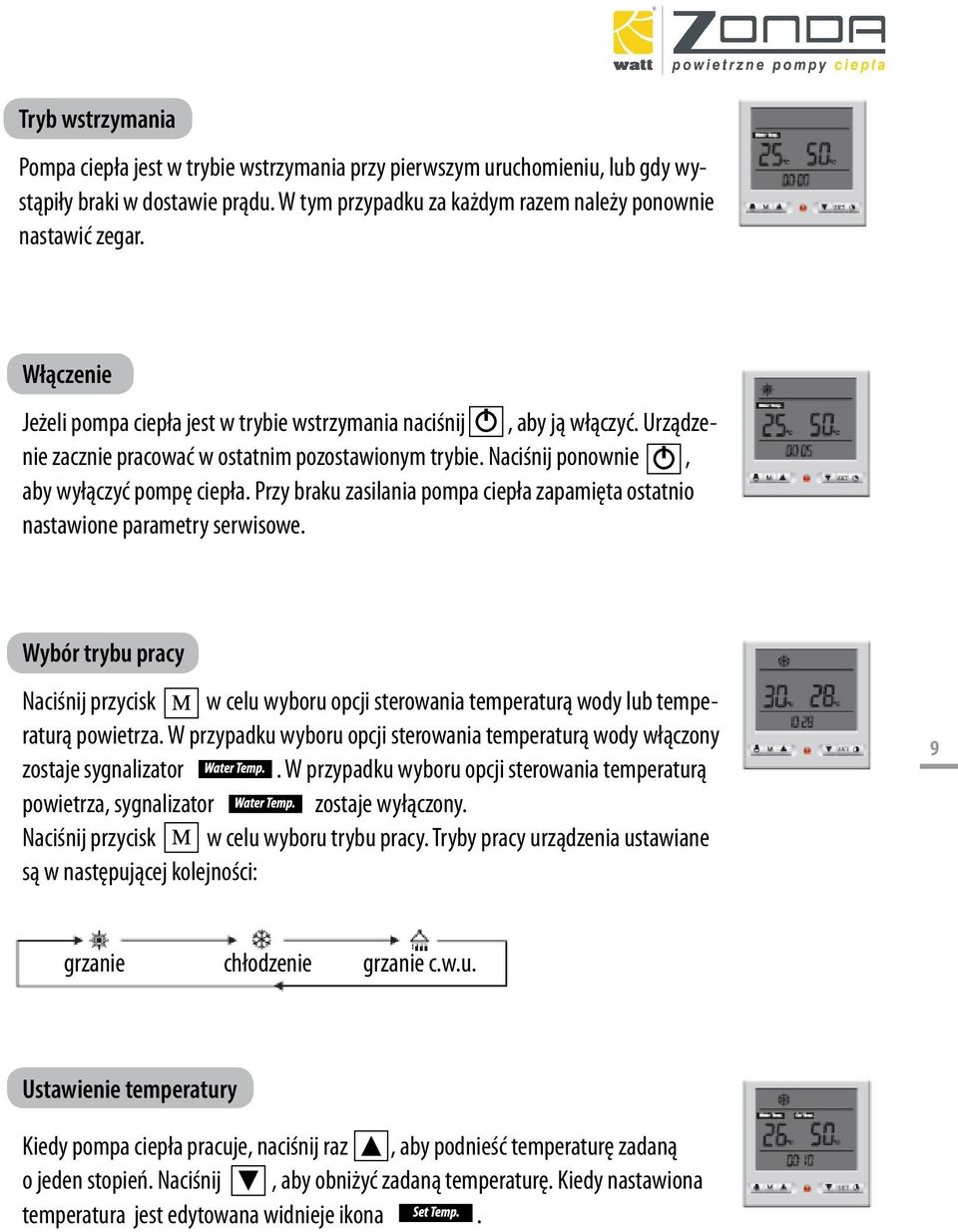

9 Tryb wstrzymania Pompa ciepła jest w trybie wstrzymania przy pierwszym uruchomieniu, lub gdy wystąpiły braki w dostawie prądu. W tym przypadku za każdym razem należy ponownie nastawić zegar. Włączenie Jeżeli pompa ciepła jest w trybie wstrzymania naciśnij, aby ją włączyć. Urządzenie zacznie pracować w ostatnim pozostawionym trybie. Naciśnij ponownie, aby wyłączyć pompę ciepła. Przy braku zasilania pompa ciepła zapamięta ostatnio nastawione parametry serwisowe. Wybór trybu pracy Naciśnij przycisk w celu wyboru opcji sterowania temperaturą wody lub temperaturą powietrza. W przypadku wyboru opcji sterowania temperaturą wody włączony zostaje sygnalizator. W przypadku wyboru opcji sterowania temperaturą powietrza, sygnalizator zostaje wyłączony. Naciśnij przycisk w celu wyboru trybu pracy. Tryby pracy urządzenia ustawiane są w następującej kolejności: 9 grzanie chłodzenie grzanie c.w.u. Ustawienie temperatury Kiedy pompa ciepła pracuje, naciśnij raz, aby podnieść temperaturę zadaną o jeden stopień. Naciśnij, aby obniżyć zadaną temperaturę. Kiedy nastawiona temperatura jest edytowana widnieje ikona.

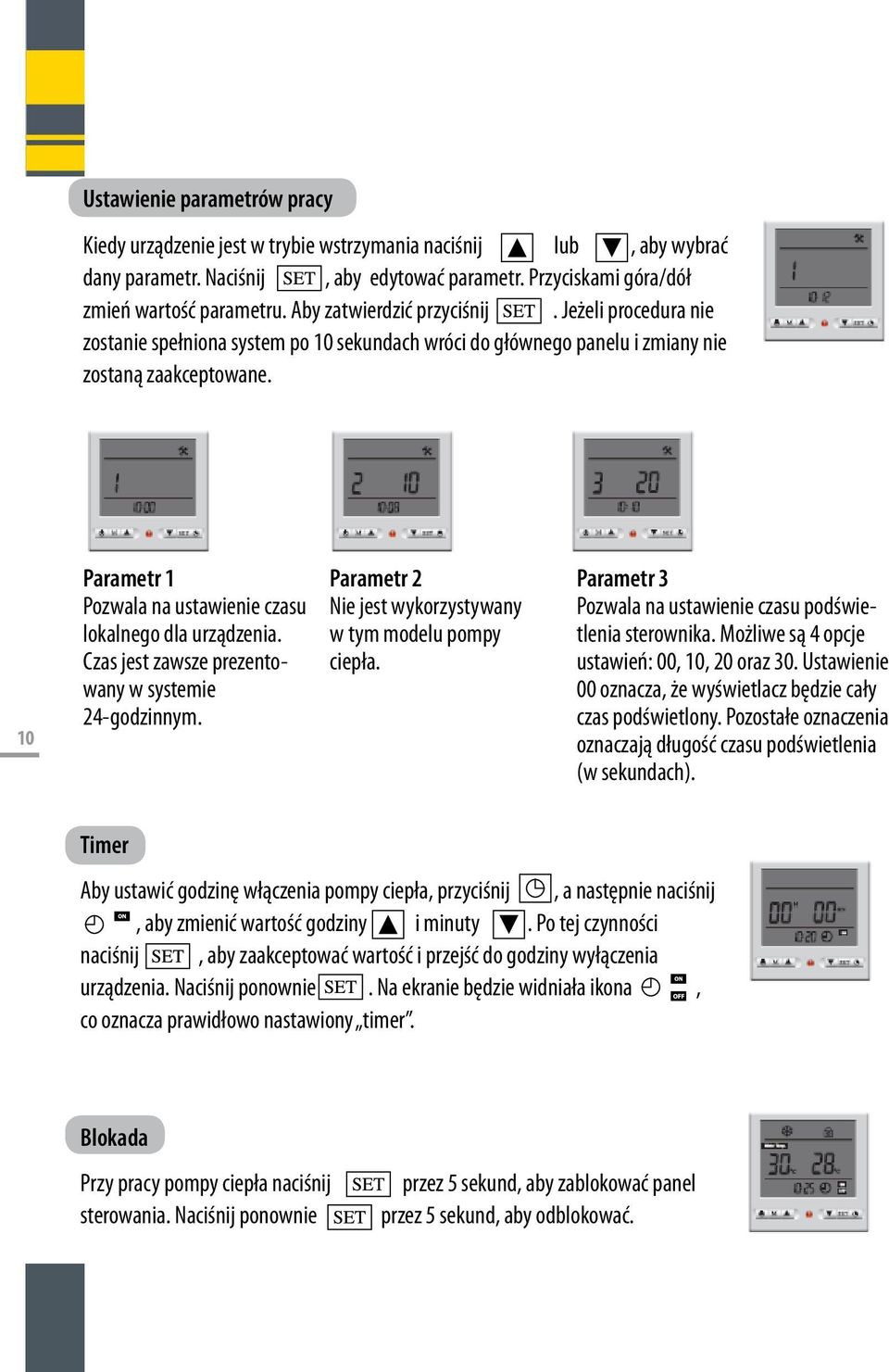

10 Ustawienie parametrów pracy Kiedy urządzenie jest w trybie wstrzymania naciśnij lub, aby wybrać dany parametr. Naciśnij, aby edytować parametr. Przyciskami góra/dół zmień wartość parametru. Aby zatwierdzić przyciśnij. Jeżeli procedura nie zostanie spełniona system po 10 sekundach wróci do głównego panelu i zmiany nie zostaną zaakceptowane. 10 Parametr 1 Pozwala na ustawienie czasu lokalnego dla urządzenia. Czas jest zawsze prezentowany w systemie 24-godzinnym. Parametr 2 Nie jest wykorzystywany w tym modelu pompy ciepła. Parametr 3 Pozwala na ustawienie czasu podświetlenia sterownika. Możliwe są 4 opcje ustawień: 00, 10, 20 oraz 30. Ustawienie 00 oznacza, że wyświetlacz będzie cały czas podświetlony. Pozostałe oznaczenia oznaczają długość czasu podświetlenia (w sekundach). Timer Ver Ver Aby ustawić godzinę włączenia pompy ciepła, przyciśnij, a następnie naciśnij, aby zmienić wartość godziny i minuty. Po tej czynności naciśnij, aby zaakceptować wartość i przejść do godziny wyłączenia urządzenia. Naciśnij ponownie. Na ekranie będzie widniała ikona, co oznacza prawidłowo nastawiony timer. Blokada Przy pracy pompy ciepła naciśnij sterowania. Naciśnij ponownie przez 5 sekund, aby zablokować panel przez 5 sekund, aby odblokować.

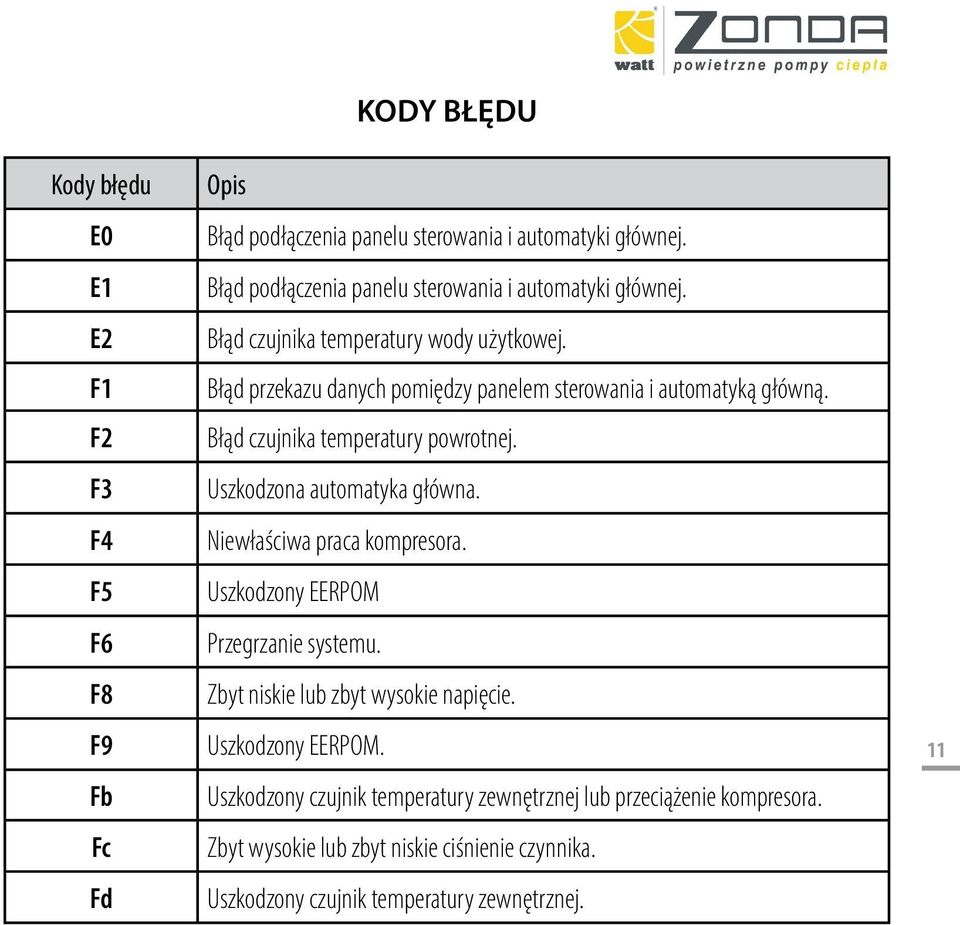

11 Kody błędu E0 E1 E2 F1 F2 F3 F4 F5 F6 F8 F9 Fb Fc Fd KODY BŁĘDU Opis Błąd podłączenia panelu sterowania i automatyki głównej. Błąd podłączenia panelu sterowania i automatyki głównej. Błąd czujnika temperatury wody użytkowej. Błąd przekazu danych pomiędzy panelem sterowania i automatyką główną. Błąd czujnika temperatury powrotnej. Uszkodzona automatyka główna. Niewłaściwa praca kompresora. Uszkodzony EERPOM Przegrzanie systemu. Zbyt niskie lub zbyt wysokie napięcie. Uszkodzony EERPOM. Uszkodzony czujnik temperatury zewnętrznej lub przeciążenie kompresora. Zbyt wysokie lub zbyt niskie ciśnienie czynnika. Uszkodzony czujnik temperatury zewnętrznej. 11

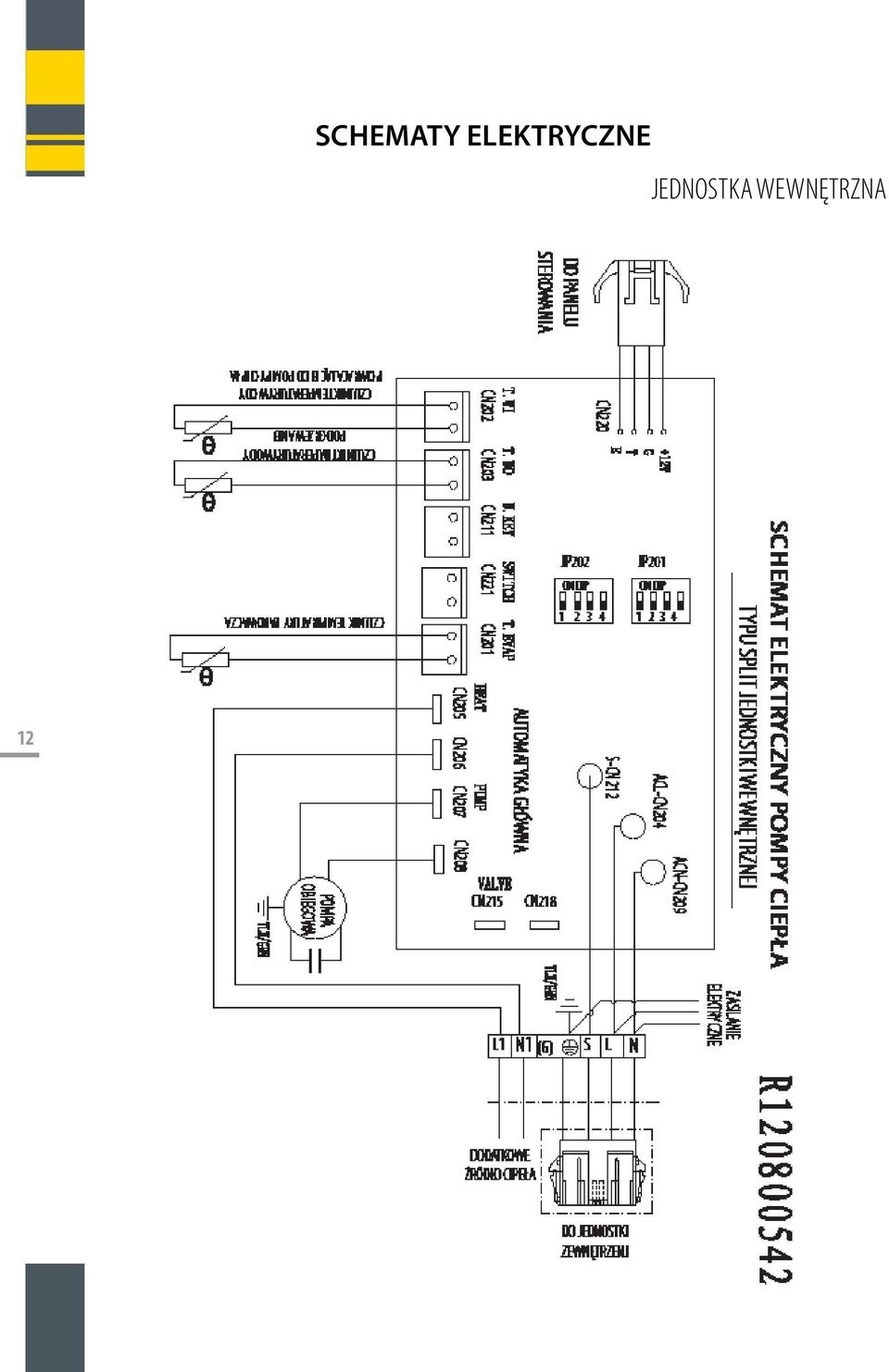

12 SCHEMATY ELEKTRYCZNE JEDNOSTKA WEWNĘTRZNA 12

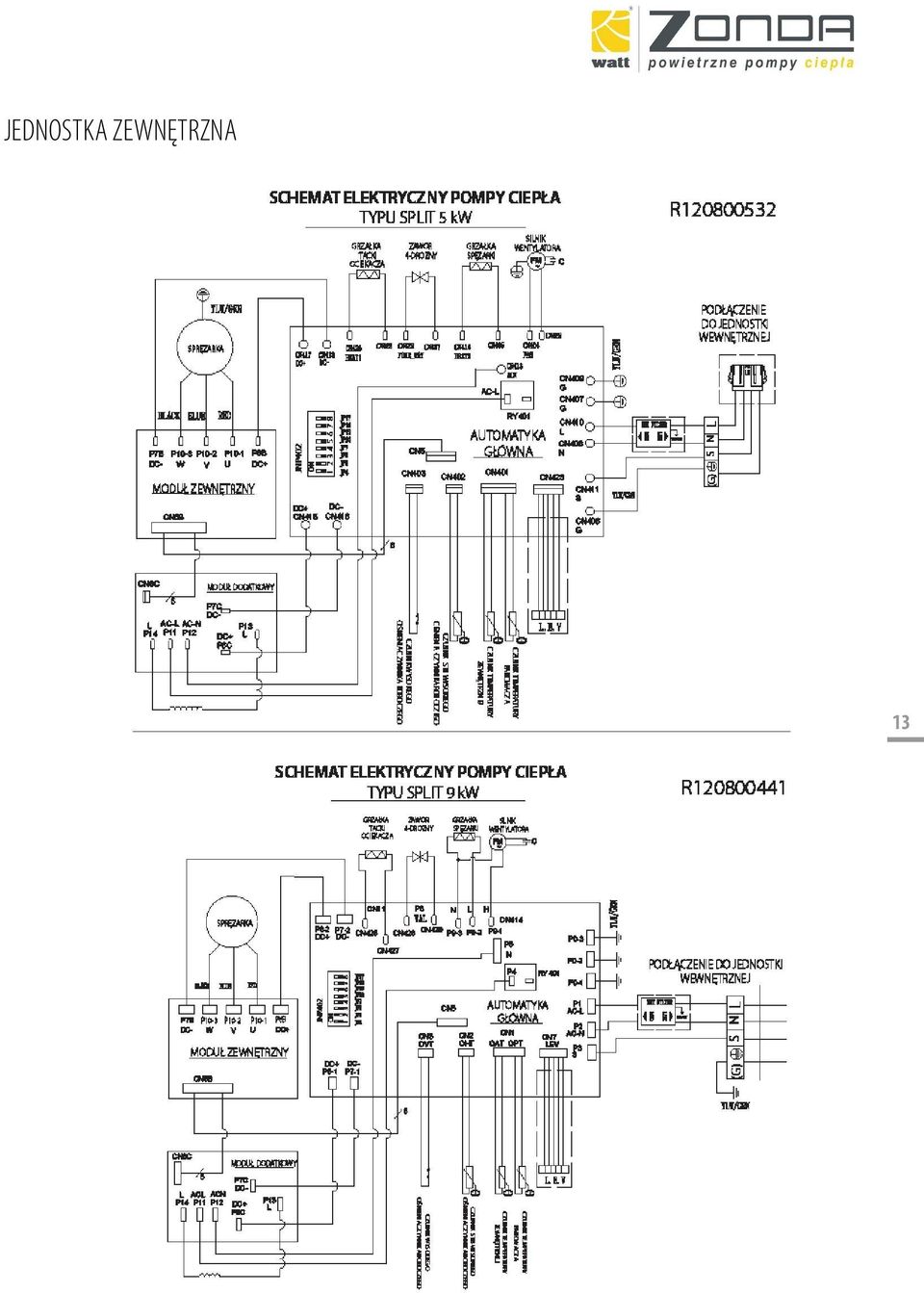

13 JEDNOSTKA ZEWNĘTRZNA 13

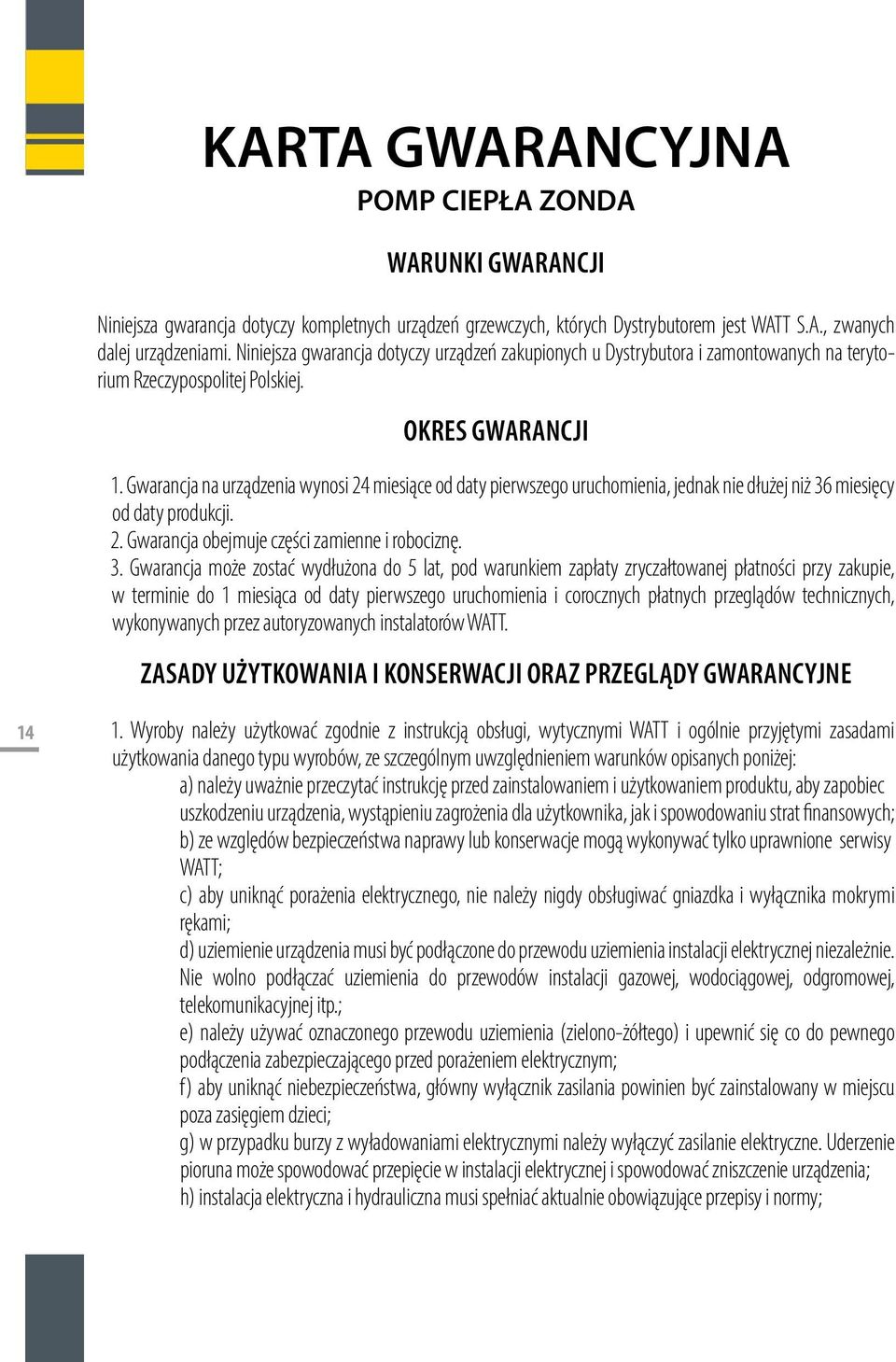

14 KARTA GWARANCYJNA POMP CIEPŁA ZONDA WARUNKI GWARANCJI Niniejsza gwarancja dotyczy kompletnych urządzeń grzewczych, których Dystrybutorem jest WATT S.A., zwanych dalej urządzeniami. Niniejsza gwarancja dotyczy urządzeń zakupionych u Dystrybutora i zamontowanych na terytorium Rzeczypospolitej Polskiej. OKRES GWARANCJI 1. Gwarancja na urządzenia wynosi 24 miesiące od daty pierwszego uruchomienia, jednak nie dłużej niż 36 miesięcy od daty produkcji. 2. Gwarancja obejmuje części zamienne i robociznę. 3. Gwarancja może zostać wydłużona do 5 lat, pod warunkiem zapłaty zryczałtowanej płatności przy zakupie, w terminie do 1 miesiąca od daty pierwszego uruchomienia i corocznych płatnych przeglądów technicznych, wykonywanych przez autoryzowanych instalatorów WATT. ZASADY UŻYTKOWANIA I KONSERWACJI ORAZ PRZEGLĄDY GWARANCYJNE Wyroby należy użytkować zgodnie z instrukcją obsługi, wytycznymi WATT i ogólnie przyjętymi zasadami użytkowania danego typu wyrobów, ze szczególnym uwzględnieniem warunków opisanych poniżej: a) należy uważnie przeczytać instrukcję przed zainstalowaniem i użytkowaniem produktu, aby zapobiec uszkodzeniu urządzenia, wystąpieniu zagrożenia dla użytkownika, jak i spowodowaniu strat finansowych; b) ze względów bezpieczeństwa naprawy lub konserwacje mogą wykonywać tylko uprawnione serwisy WATT; c) aby uniknąć porażenia elektrycznego, nie należy nigdy obsługiwać gniazdka i wyłącznika mokrymi rękami; d) uziemienie urządzenia musi być podłączone do przewodu uziemienia instalacji elektrycznej niezależnie. Nie wolno podłączać uziemienia do przewodów instalacji gazowej, wodociągowej, odgromowej, telekomunikacyjnej itp.; e) należy używać oznaczonego przewodu uziemienia (zielono-żółtego) i upewnić się co do pewnego podłączenia zabezpieczającego przed porażeniem elektrycznym; f) aby uniknąć niebezpieczeństwa, główny wyłącznik zasilania powinien być zainstalowany w miejscu poza zasięgiem dzieci; g) w przypadku burzy z wyładowaniami elektrycznymi należy wyłączyć zasilanie elektryczne. Uderzenie pioruna może spowodować przepięcie w instalacji elektrycznej i spowodować zniszczenie urządzenia; h) instalacja elektryczna i hydrauliczna musi spełniać aktualnie obowiązujące przepisy i normy;

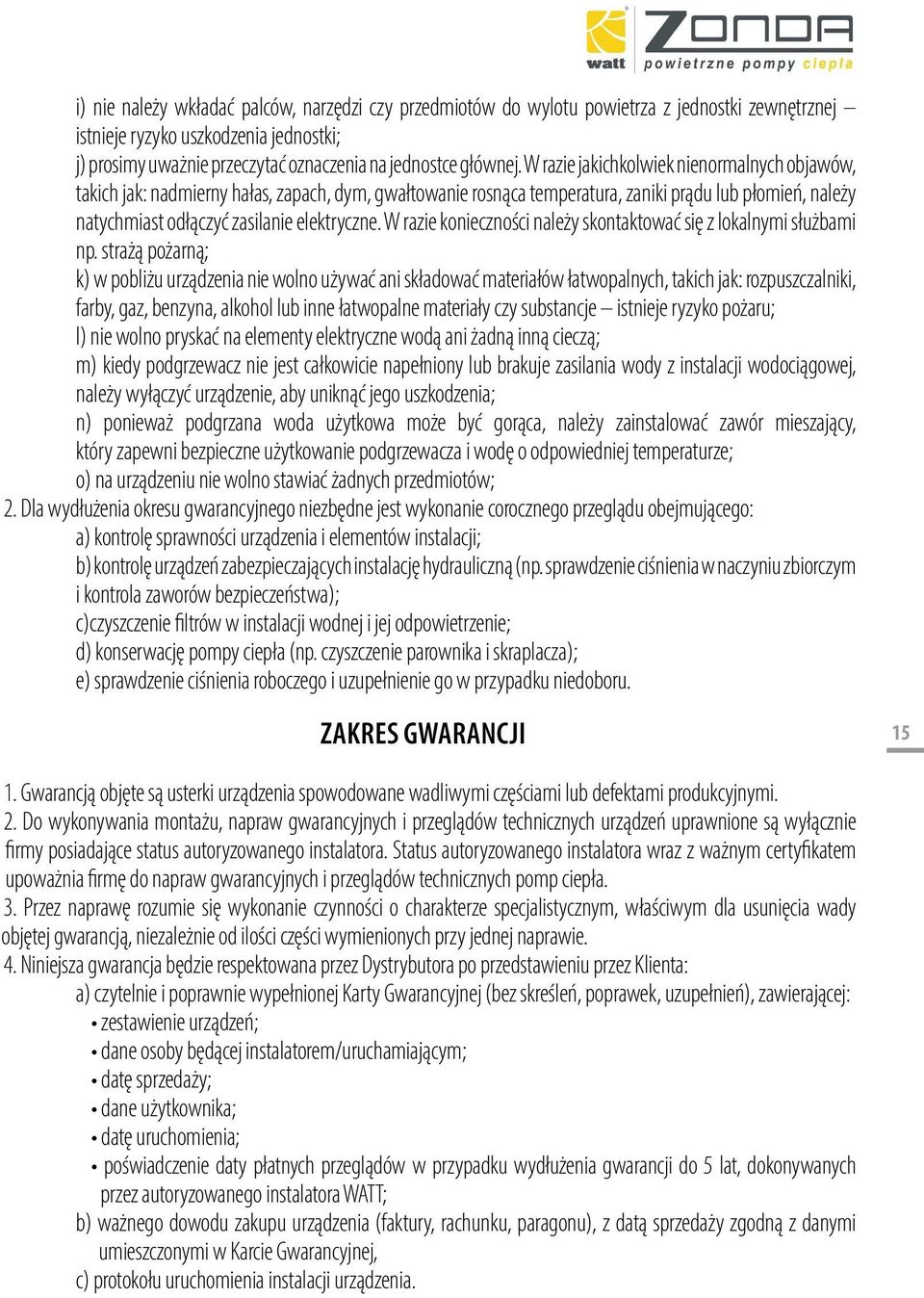

15 i) nie należy wkładać palców, narzędzi czy przedmiotów do wylotu powietrza z jednostki zewnętrznej istnieje ryzyko uszkodzenia jednostki; j) prosimy uważnie przeczytać oznaczenia na jednostce głównej. W razie jakichkolwiek nienormalnych objawów, takich jak: nadmierny hałas, zapach, dym, gwałtowanie rosnąca temperatura, zaniki prądu lub płomień, należy natychmiast odłączyć zasilanie elektryczne. W razie konieczności należy skontaktować się z lokalnymi służbami np. strażą pożarną; k) w pobliżu urządzenia nie wolno używać ani składować materiałów łatwopalnych, takich jak: rozpuszczalniki, farby, gaz, benzyna, alkohol lub inne łatwopalne materiały czy substancje istnieje ryzyko pożaru; l) nie wolno pryskać na elementy elektryczne wodą ani żadną inną cieczą; m) kiedy podgrzewacz nie jest całkowicie napełniony lub brakuje zasilania wody z instalacji wodociągowej, należy wyłączyć urządzenie, aby uniknąć jego uszkodzenia; n) ponieważ podgrzana woda użytkowa może być gorąca, należy zainstalować zawór mieszający, który zapewni bezpieczne użytkowanie podgrzewacza i wodę o odpowiedniej temperaturze; o) na urządzeniu nie wolno stawiać żadnych przedmiotów; 2. Dla wydłużenia okresu gwarancyjnego niezbędne jest wykonanie corocznego przeglądu obejmującego: a) kontrolę sprawności urządzenia i elementów instalacji; b) kontrolę urządzeń zabezpieczających instalację hydrauliczną (np. sprawdzenie ciśnienia w naczyniu zbiorczym i kontrola zaworów bezpieczeństwa); c)czyszczenie filtrów w instalacji wodnej i jej odpowietrzenie; d) konserwację pompy ciepła (np. czyszczenie parownika i skraplacza); e) sprawdzenie ciśnienia roboczego i uzupełnienie go w przypadku niedoboru. ZAKRES GWARANCJI Gwarancją objęte są usterki urządzenia spowodowane wadliwymi częściami lub defektami produkcyjnymi. 2. Do wykonywania montażu, napraw gwarancyjnych i przeglądów technicznych urządzeń uprawnione są wyłącznie firmy posiadające status autoryzowanego instalatora. Status autoryzowanego instalatora wraz z ważnym certyfikatem upoważnia firmę do napraw gwarancyjnych i przeglądów technicznych pomp ciepła. 3. Przez naprawę rozumie się wykonanie czynności o charakterze specjalistycznym, właściwym dla usunięcia wady objętej gwarancją, niezależnie od ilości części wymienionych przy jednej naprawie. 4. Niniejsza gwarancja będzie respektowana przez Dystrybutora po przedstawieniu przez Klienta: a) czytelnie i poprawnie wypełnionej Karty Gwarancyjnej (bez skreśleń, poprawek, uzupełnień), zawierającej: zestawienie urządzeń; dane osoby będącej instalatorem/uruchamiającym; datę sprzedaży; dane użytkownika; datę uruchomienia; poświadczenie daty płatnych przeglądów w przypadku wydłużenia gwarancji do 5 lat, dokonywanych przez autoryzowanego instalatora WATT; b) ważnego dowodu zakupu urządzenia (faktury, rachunku, paragonu), z datą sprzedaży zgodną z danymi umieszczonymi w Karcie Gwarancyjnej, c) protokołu uruchomienia instalacji urządzenia.

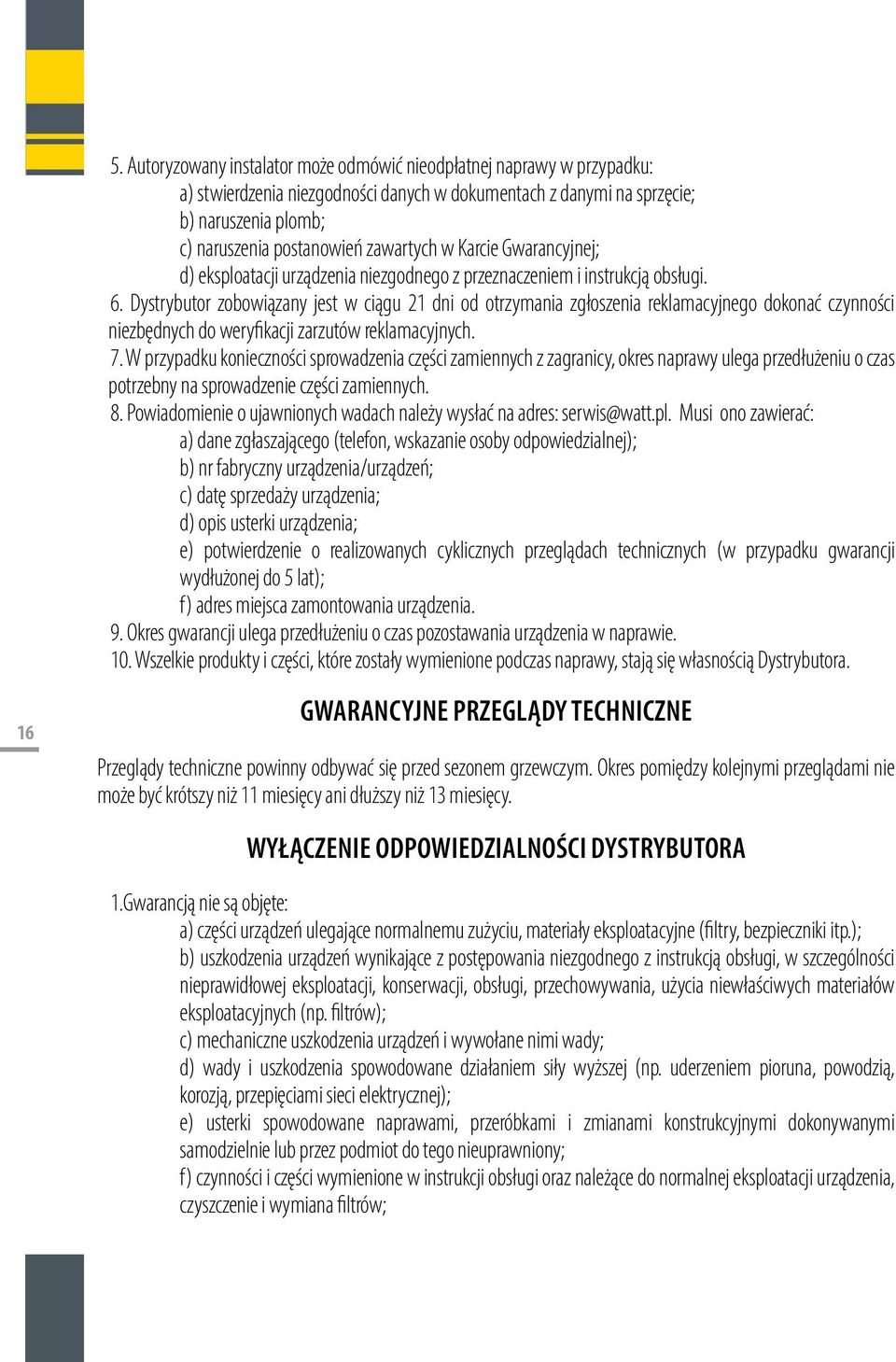

16 5. Autoryzowany instalator może odmówić nieodpłatnej naprawy w przypadku: a) stwierdzenia niezgodności danych w dokumentach z danymi na sprzęcie; b) naruszenia plomb; c) naruszenia postanowień zawartych w Karcie Gwarancyjnej; d) eksploatacji urządzenia niezgodnego z przeznaczeniem i instrukcją obsługi. 6. Dystrybutor zobowiązany jest w ciągu 21 dni od otrzymania zgłoszenia reklamacyjnego dokonać czynności niezbędnych do weryfikacji zarzutów reklamacyjnych. 7. W przypadku konieczności sprowadzenia części zamiennych z zagranicy, okres naprawy ulega przedłużeniu o czas potrzebny na sprowadzenie części zamiennych. 8. Powiadomienie o ujawnionych wadach należy wysłać na adres: serwis@watt.pl. Musi ono zawierać: a) dane zgłaszającego (telefon, wskazanie osoby odpowiedzialnej); b) nr fabryczny urządzenia/urządzeń; c) datę sprzedaży urządzenia; d) opis usterki urządzenia; e) potwierdzenie o realizowanych cyklicznych przeglądach technicznych (w przypadku gwarancji wydłużonej do 5 lat); f) adres miejsca zamontowania urządzenia. 9. Okres gwarancji ulega przedłużeniu o czas pozostawania urządzenia w naprawie. 10. Wszelkie produkty i części, które zostały wymienione podczas naprawy, stają się własnością Dystrybutora. 16 GWARANCYJNE PRZEGLĄDY TECHNICZNE Przeglądy techniczne powinny odbywać się przed sezonem grzewczym. Okres pomiędzy kolejnymi przeglądami nie może być krótszy niż 11 miesięcy ani dłuższy niż 13 miesięcy. WYŁĄCZENIE ODPOWIEDZIALNOŚCI DYSTRYBUTORA 1.Gwarancją nie są objęte: a) części urządzeń ulegające normalnemu zużyciu, materiały eksploatacyjne (filtry, bezpieczniki itp.); b) uszkodzenia urządzeń wynikające z postępowania niezgodnego z instrukcją obsługi, w szczególności nieprawidłowej eksploatacji, konserwacji, obsługi, przechowywania, użycia niewłaściwych materiałów eksploatacyjnych (np. filtrów); c) mechaniczne uszkodzenia urządzeń i wywołane nimi wady; d) wady i uszkodzenia spowodowane działaniem siły wyższej (np. uderzeniem pioruna, powodzią, korozją, przepięciami sieci elektrycznej); e) usterki spowodowane naprawami, przeróbkami i zmianami konstrukcyjnymi dokonywanymi samodzielnie lub przez podmiot do tego nieuprawniony; f) czynności i części wymienione w instrukcji obsługi oraz należące do normalnej eksploatacji urządzenia, czyszczenie i wymiana filtrów;

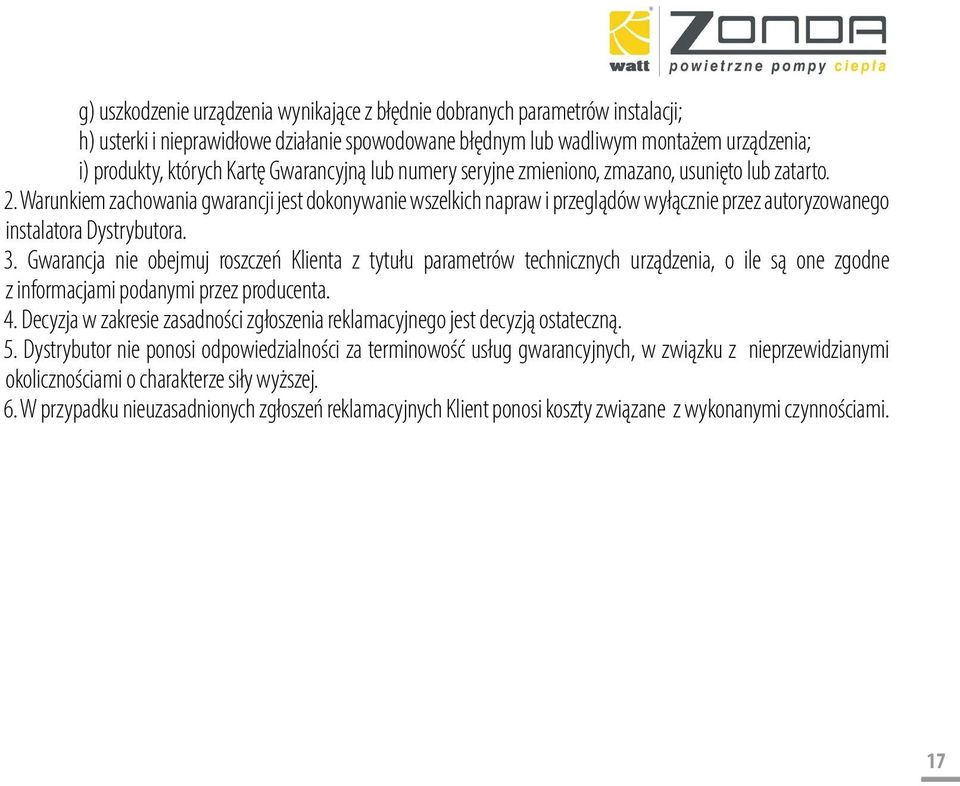

17 g) uszkodzenie urządzenia wynikające z błędnie dobranych parametrów instalacji; h) usterki i nieprawidłowe działanie spowodowane błędnym lub wadliwym montażem urządzenia; i) produkty, których Kartę Gwarancyjną lub numery seryjne zmieniono, zmazano, usunięto lub zatarto. 2. Warunkiem zachowania gwarancji jest dokonywanie wszelkich napraw i przeglądów wyłącznie przez autoryzowanego instalatora Dystrybutora. 3. Gwarancja nie obejmuj roszczeń Klienta z tytułu parametrów technicznych urządzenia, o ile są one zgodne z informacjami podanymi przez producenta. 4. Decyzja w zakresie zasadności zgłoszenia reklamacyjnego jest decyzją ostateczną. 5. Dystrybutor nie ponosi odpowiedzialności za terminowość usług gwarancyjnych, w związku z nieprzewidzianymi okolicznościami o charakterze siły wyższej. 6. W przypadku nieuzasadnionych zgłoszeń reklamacyjnych Klient ponosi koszty związane z wykonanymi czynnościami. 17

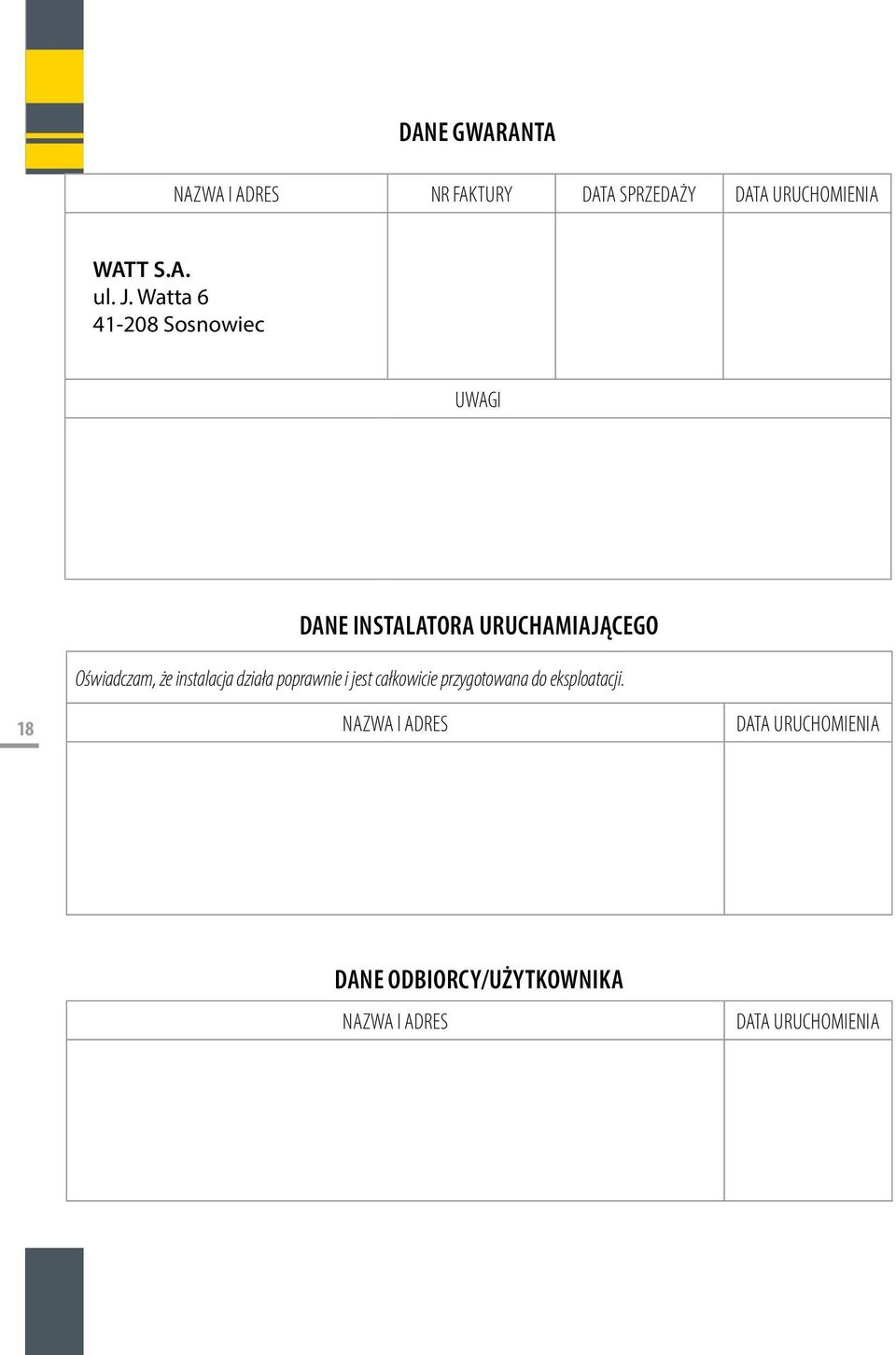

18 DANE GWARANTA NAZWA I ADRES NR FAKTURY DATA SPRZEDAŻY DATA URUCHOMIENIA WATT S.A. ul. J. Watta Sosnowiec UWAGI DANE INSTALATORA URUCHAMIAJĄCEGO Oświadczam, że instalacja działa poprawnie i jest całkowicie przygotowana do eksploatacji. 18 NAZWA I ADRES DATA URUCHOMIENIA DANE ODBIORCY/UŻYTKOWNIKA NAZWA I ADRES DATA URUCHOMIENIA

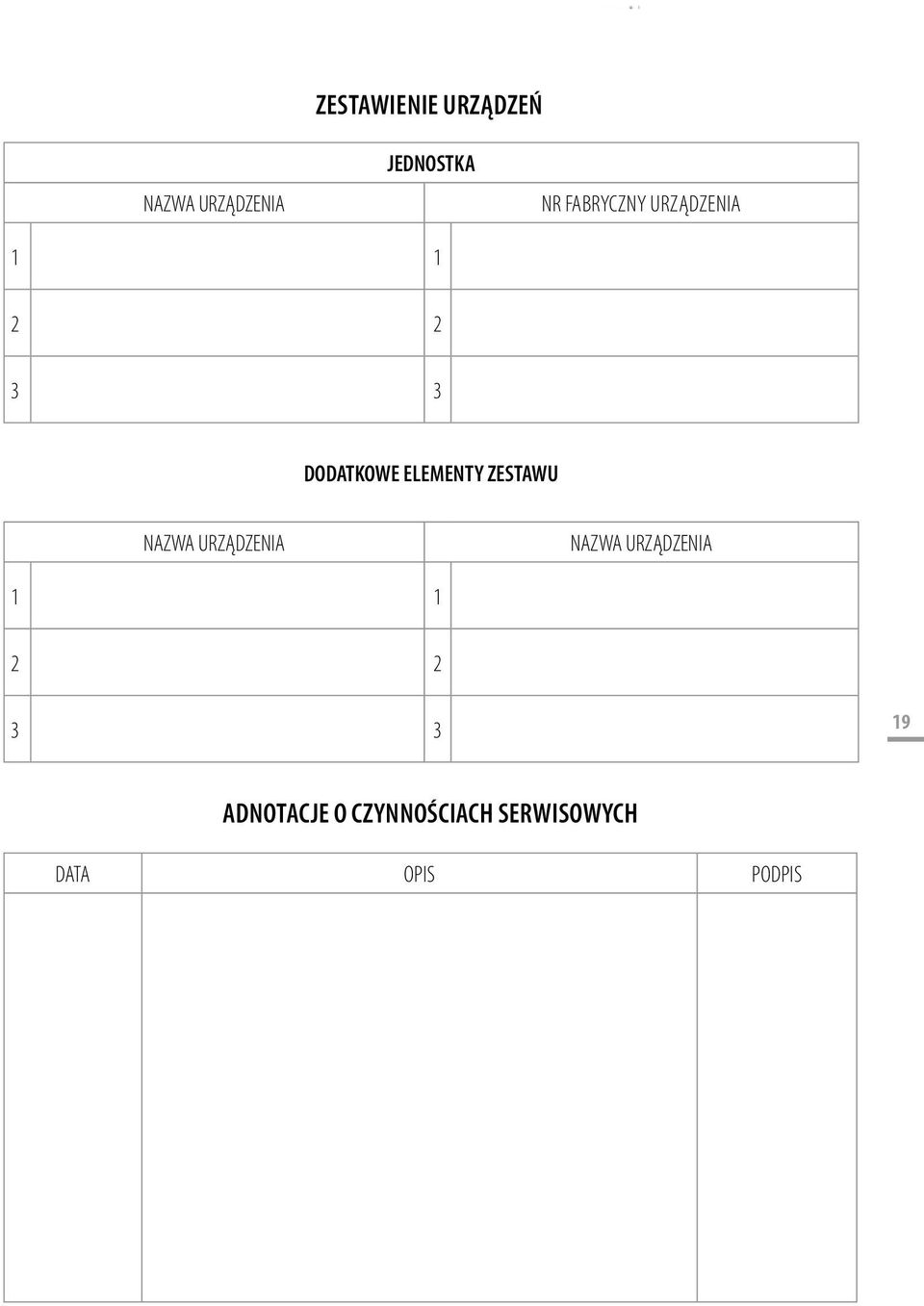

19 ZESTAWIENIE URZĄDZEŃ NAZWA URZĄDZENIA JEDNOSTKA NR FABRYCZNY URZĄDZENIA DODATKOWE ELEMENTY ZESTAWU NAZWA URZĄDZENIA NAZWA URZĄDZENIA ADNOTACJE O CZYNNOŚCIACH SERWISOWYCH DATA OPIS PODPIS

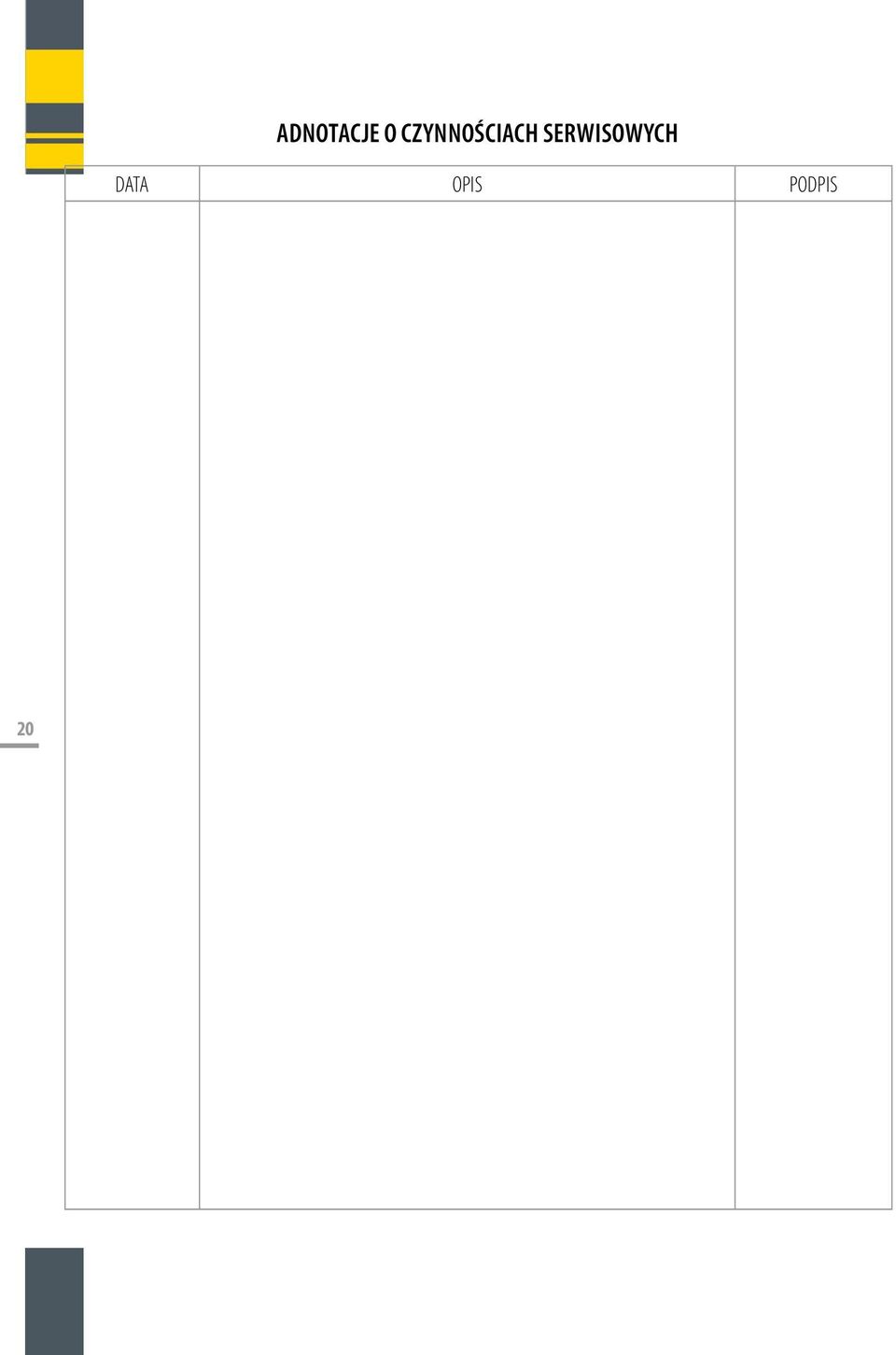

20 ADNOTACJE O CZYNNOŚCIACH SERWISOWYCH DATA OPIS PODPIS 20
21 Kontakt Watt S.A. ul. J. Watta 6; Sosnowiec NIP ; REGON T.: F.: split 5/9 - wer r.
