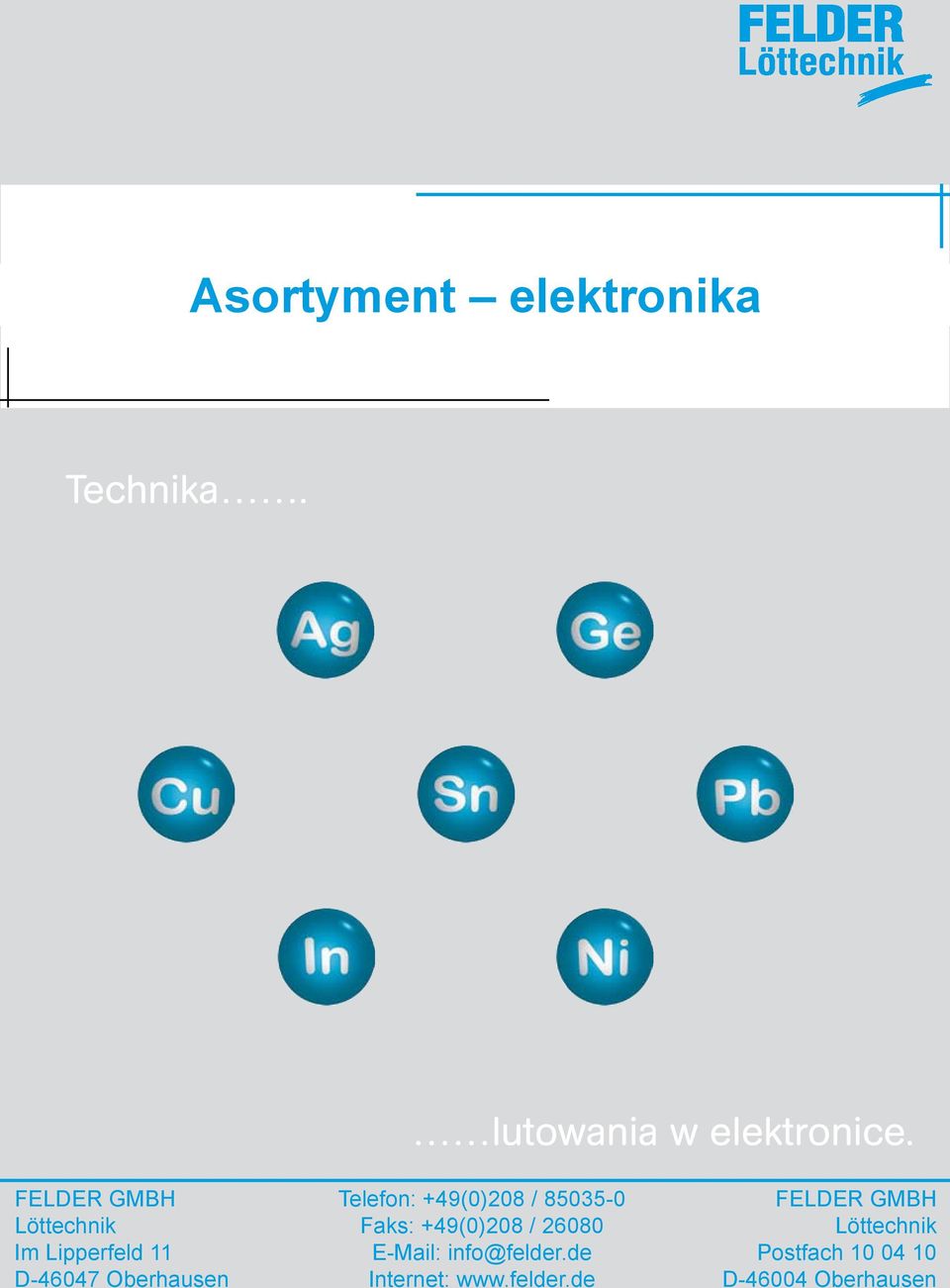

1 Asortyment elektronika Technika. lutowania w elektronice. FELDER GMBH Telefon: +49(0)208 / FELDER GMBH Löttechnik Faks: +49(0)208 / Löttechnik Im Lipperfeld 11 info@felder.de Postfach D Oberhausen Internet: D Oberhausen

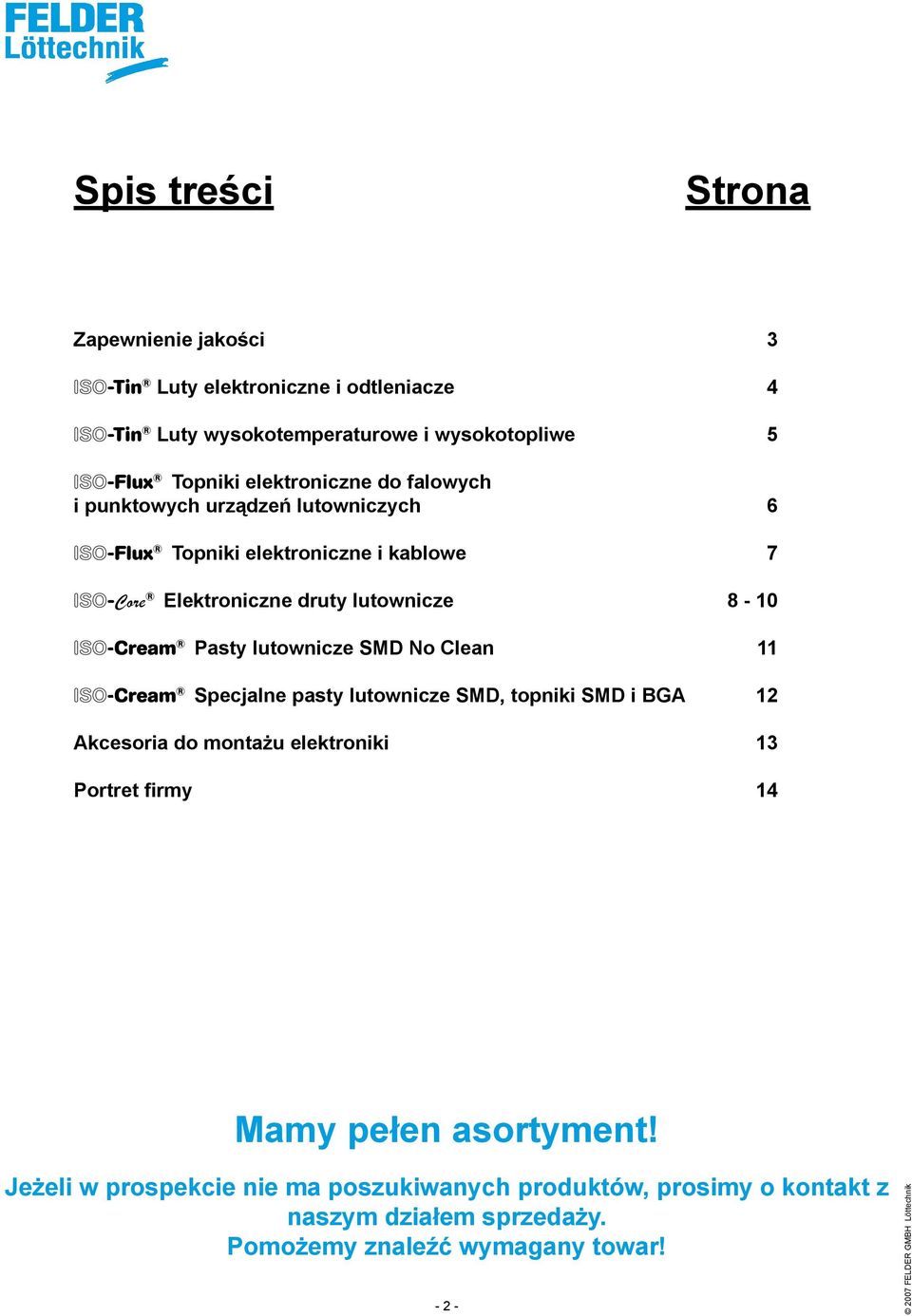

2 Spis treści Strona Zapewnienie jakości 3 ISO-Tin Luty elektroniczne i odtleniacze 4 ISO-Tin Luty wysokotemperaturowe i wysokotopliwe 5 ISO-Flux Topniki elektroniczne do falowych i punktowych urządzeń lutowniczych 6 ISO-Flux Topniki elektroniczne i kablowe 7 ISO-Core Elektroniczne druty lutownicze 8-10 ISO-Cream Pasty lutownicze SMD No Clean 11 ISO-Cream Specjalne pasty lutownicze SMD, topniki SMD i BGA 12 Akcesoria do montażu elektroniki 13 Portret firmy 14 Mamy pełen asortyment! Jeżeli w prospekcie nie ma poszukiwanych produktów, prosimy o kontakt z naszym działem sprzedaży. Pomożemy znaleźć wymagany towar! FELDER GMBH Löttechnik

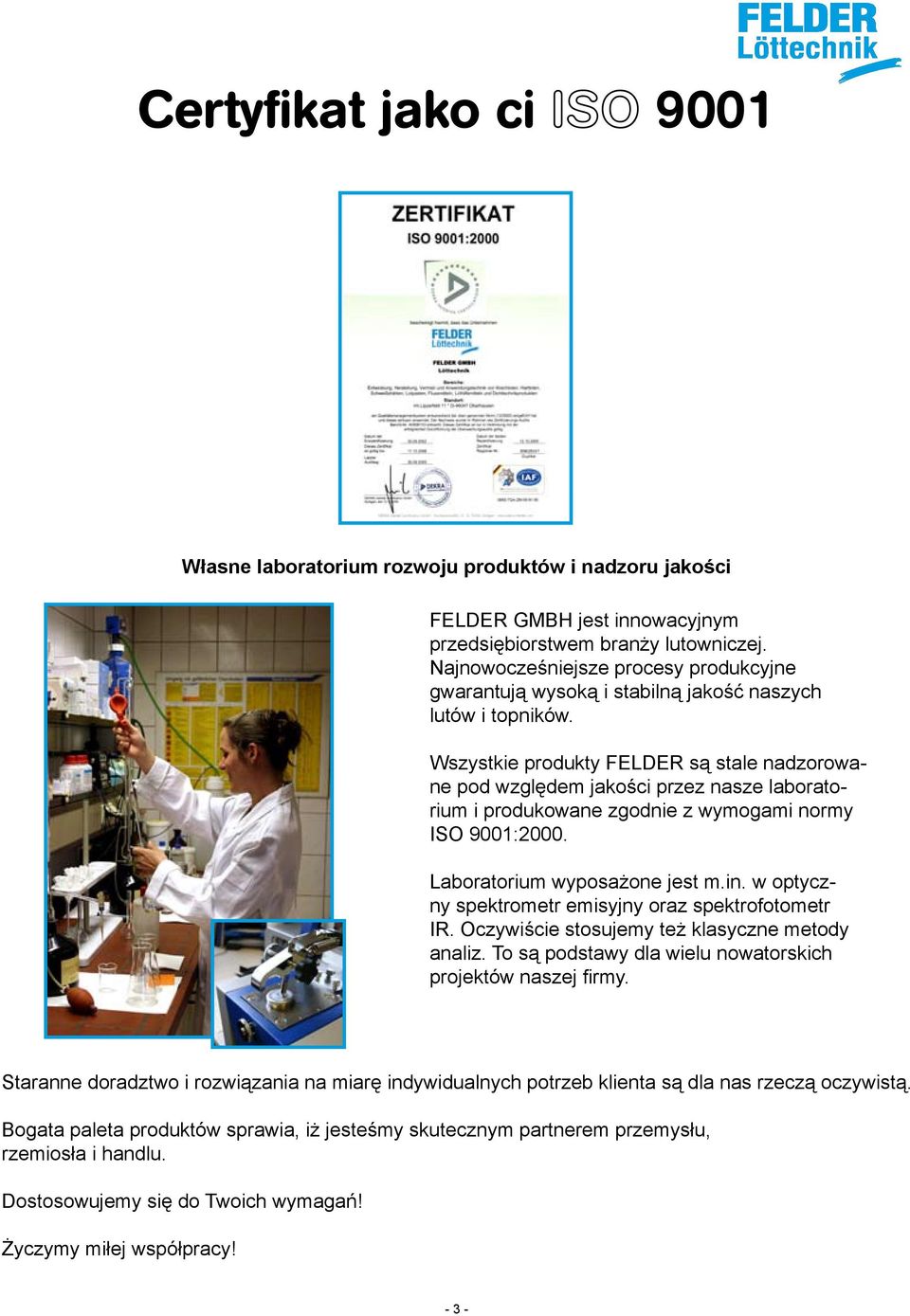

3 Certyfikat jakości ISO 9001 Własne laboratorium rozwoju produktów i nadzoru jakości FELDER GMBH jest innowacyjnym przedsiębiorstwem branży lutowniczej. Najnowocześniejsze procesy produkcyjne gwarantują wysoką i stabilną jakość naszych lutów i topników. Wszystkie produkty FELDER są stale nadzorowane pod względem jakości przez nasze laboratorium i produkowane zgodnie z wymogami normy ISO 9001:2000. Laboratorium wyposażone jest m.in. w optyczny spektrometr emisyjny oraz spektrofotometr IR. Oczywiście stosujemy też klasyczne metody analiz. To są podstawy dla wielu nowatorskich projektów naszej firmy. Staranne doradztwo i rozwiązania na miarę indywidualnych potrzeb klienta są dla nas rzeczą oczywistą. Bogata paleta produktów sprawia, iż jesteśmy skutecznym partnerem przemysłu, rzemiosła i handlu. Dostosowujemy się do Twoich wymagań! Życzymy miłej współpracy! - 3 -

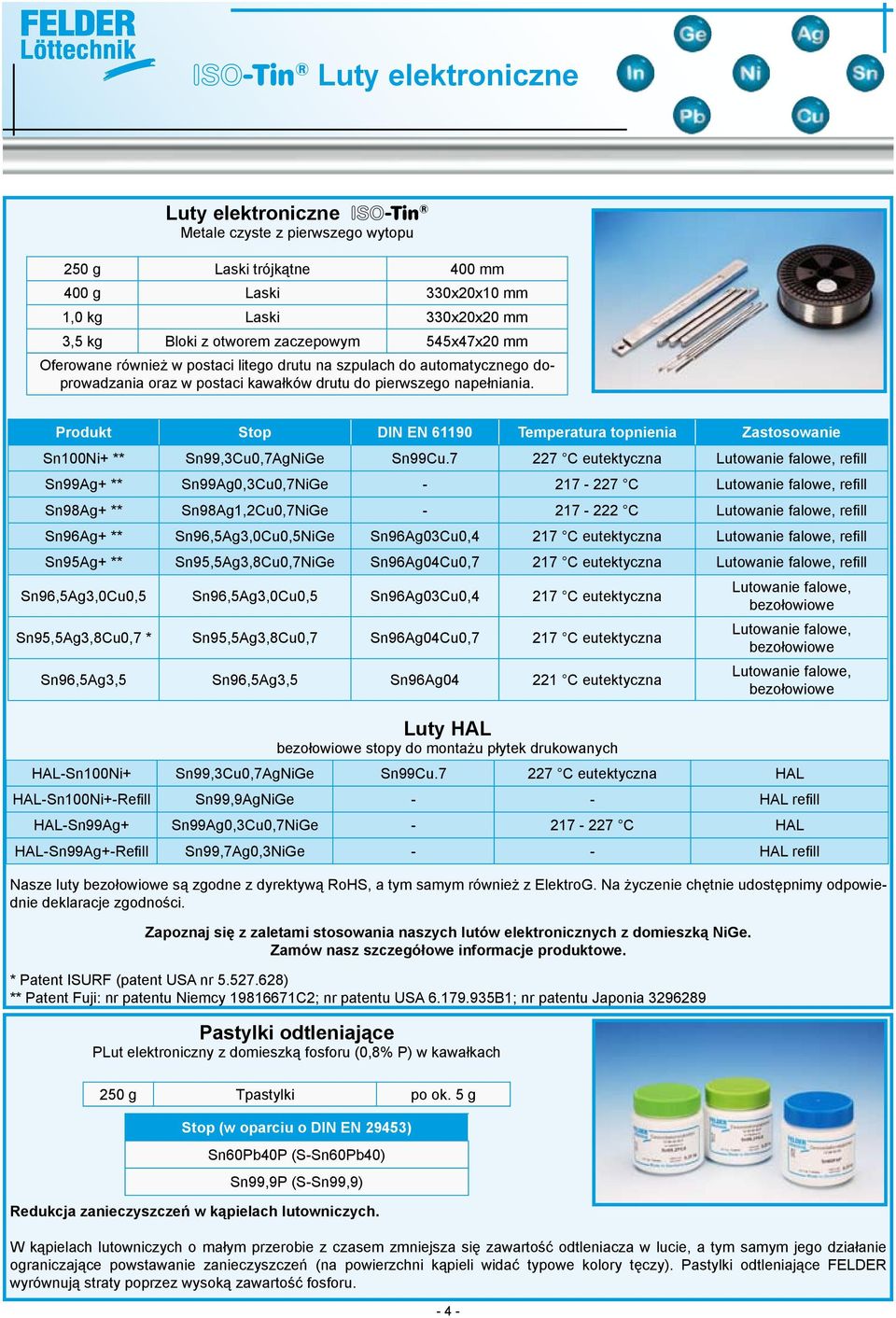

4 ISO-Tin Luty elektroniczne Luty elektroniczne ISO-Tin Metale czyste z pierwszego wytopu 250 g Laski trójkątne 400 mm 400 g Laski 330x20x10 mm 1,0 kg Laski 330x20x20 mm 3,5 kg Bloki z otworem zaczepowym 545x47x20 mm Oferowane również w postaci litego drutu na szpulach do automatycznego doprowadzania oraz w postaci kawałków drutu do pierwszego napełniania. Produkt Stop DIN EN Temperatura topnienia Zastosowanie Sn100Ni+ ** Sn99,3Cu0,7AgNiGe Sn99Cu C eutektyczna Lutowanie falowe, refill Sn99Ag+ ** Sn99Ag0,3Cu0,7NiGe C Lutowanie falowe, refill Sn98Ag+ ** Sn98Ag1,2Cu0,7NiGe C Lutowanie falowe, refill Sn96Ag+ ** Sn96,5Ag3,0Cu0,5NiGe Sn96Ag03Cu0,4 217 C eutektyczna Lutowanie falowe, refill Sn95Ag+ ** Sn95,5Ag3,8Cu0,7NiGe Sn96Ag04Cu0,7 217 C eutektyczna Lutowanie falowe, refill Sn96,5Ag3,0Cu0,5 Sn96,5Ag3,0Cu0,5 Sn96Ag03Cu0,4 217 C eutektyczna Sn95,5Ag3,8Cu0,7 * Sn95,5Ag3,8Cu0,7 Sn96Ag04Cu0,7 217 C eutektyczna Sn96,5Ag3,5 Sn96,5Ag3,5 Sn96Ag C eutektyczna Luty HAL bezołowiowe stopy do montażu płytek drukowanych Lutowanie falowe, bezołowiowe Lutowanie falowe, bezołowiowe Lutowanie falowe, bezołowiowe HAL-Sn100Ni+ Sn99,3Cu0,7AgNiGe Sn99Cu C eutektyczna HAL HAL-Sn100Ni+-Refill Sn99,9AgNiGe - - HAL refill HAL-Sn99Ag+ Sn99Ag0,3Cu0,7NiGe C HAL HAL-Sn99Ag+-Refill Sn99,7Ag0,3NiGe - - HAL refill Nasze luty bezołowiowe są zgodne z dyrektywą RoHS, a tym samym również z ElektroG. Na życzenie chętnie udostępnimy odpowiednie deklaracje zgodności. Zapoznaj się z zaletami stosowania naszych lutów elektronicznych z domieszką NiGe. Zamów nasz szczegółowe informacje produktowe. * Patent ISURF (patent USA nr ) ** Patent Fuji: nr patentu Niemcy C2; nr patentu USA B1; nr patentu Japonia Pastylki odtleniające PLut elektroniczny z domieszką fosforu (0,8% P) w kawałkach 250 g Tpastylki po ok. 5 g Stop (w oparciu o DIN EN 29453) Sn60Pb40P (S-Sn60Pb40) Sn99,9P (S-Sn99,9) Redukcja zanieczyszczeń w kąpielach lutowniczych. W kąpielach lutowniczych o małym przerobie z czasem zmniejsza się zawartość odtleniacza w lucie, a tym samym jego działanie ograniczające powstawanie zanieczyszczeń (na powierzchni kąpieli widać typowe kolory tęczy). Pastylki odtleniające FELDER wyrównują straty poprzez wysoką zawartość fosforu

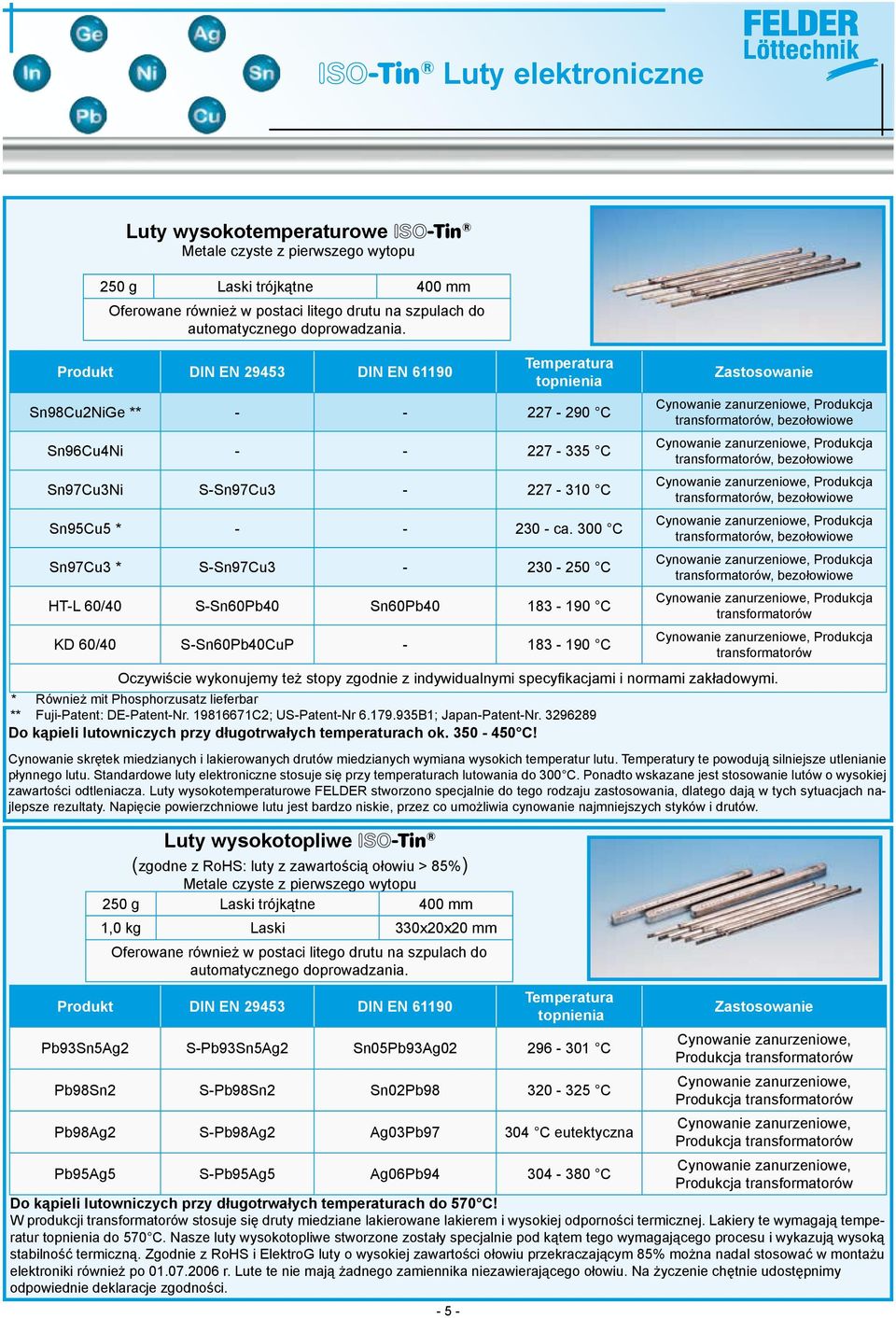

5 ISO-Tin Luty elektroniczne Luty wysokotemperaturowe ISO-Tin Metale czyste z pierwszego wytopu 250 g Laski trójkątne 400 mm Oferowane również w postaci litego drutu na szpulach do automatycznego doprowadzania. Produkt DIN EN DIN EN Temperatura topnienia Sn98Cu2NiGe ** C Sn96Cu4Ni C Sn97Cu3Ni S-Sn97Cu C Sn95Cu5 * ca. 300 C Sn97Cu3 * S-Sn97Cu C HT-L 60/40 S-Sn60Pb40 Sn60Pb C KD 60/40 S-Sn60Pb40CuP C Zastosowanie Cynowanie zanurzeniowe, Produkcja transformatorów, bezołowiowe Cynowanie zanurzeniowe, Produkcja transformatorów, bezołowiowe Cynowanie zanurzeniowe, Produkcja transformatorów, bezołowiowe Cynowanie zanurzeniowe, Produkcja transformatorów, bezołowiowe Cynowanie zanurzeniowe, Produkcja transformatorów, bezołowiowe Cynowanie zanurzeniowe, Produkcja transformatorów Cynowanie zanurzeniowe, Produkcja transformatorów Oczywiście wykonujemy też stopy zgodnie z indywidualnymi specyfikacjami i normami zakładowymi. * Również mit Phosphorzusatz lieferbar ** Fuji-Patent: DE-Patent-Nr C2; US-Patent-Nr B1; Japan-Patent-Nr Do kąpieli lutowniczych przy długotrwałych temperaturach ok C! Cynowanie skrętek miedzianych i lakierowanych drutów miedzianych wymiana wysokich temperatur lutu. Temperatury te powodują silniejsze utlenianie płynnego lutu. Standardowe luty elektroniczne stosuje się przy temperaturach lutowania do 300 C. Ponadto wskazane jest stosowanie lutów o wysokiej zawartości odtleniacza. Luty wysokotemperaturowe FELDER stworzono specjalnie do tego rodzaju zastosowania, dlatego dają w tych sytuacjach najlepsze rezultaty. Napięcie powierzchniowe lutu jest bardzo niskie, przez co umożliwia cynowanie najmniejszych styków i drutów. Luty wysokotopliwe ISO-Tin (zgodne z RoHS: luty z zawartością ołowiu > 85%) Metale czyste z pierwszego wytopu 250 g Laski trójkątne 400 mm 1,0 kg Laski 330x20x20 mm Oferowane również w postaci litego drutu na szpulach do automatycznego doprowadzania. Produkt DIN EN DIN EN Temperatura topnienia Pb93Sn5Ag2 S-Pb93Sn5Ag2 Sn05Pb93Ag C Pb98Sn2 S-Pb98Sn2 Sn02Pb C Pb98Ag2 S-Pb98Ag2 Ag03Pb C eutektyczna Zastosowanie Cynowanie zanurzeniowe, Produkcja transformatorów Cynowanie zanurzeniowe, Produkcja transformatorów Cynowanie zanurzeniowe, Produkcja transformatorów Cynowanie zanurzeniowe, Pb95Ag5 S-Pb95Ag5 Ag06Pb C Produkcja transformatorów Do kąpieli lutowniczych przy długotrwałych temperaturach do 570 C! W produkcji transformatorów stosuje się druty miedziane lakierowane lakierem i wysokiej odporności termicznej. Lakiery te wymagają temperatur topnienia do 570 C. Nasze luty wysokotopliwe stworzone zostały specjalnie pod kątem tego wymagającego procesu i wykazują wysoką stabilność termiczną. Zgodnie z RoHS i ElektroG luty o wysokiej zawartości ołowiu przekraczającym 85% można nadal stosować w montażu elektroniki również po r. Lute te nie mają żadnego zamiennika niezawierającego ołowiu. Na życzenie chętnie udostępnimy odpowiednie deklaracje zgodności.

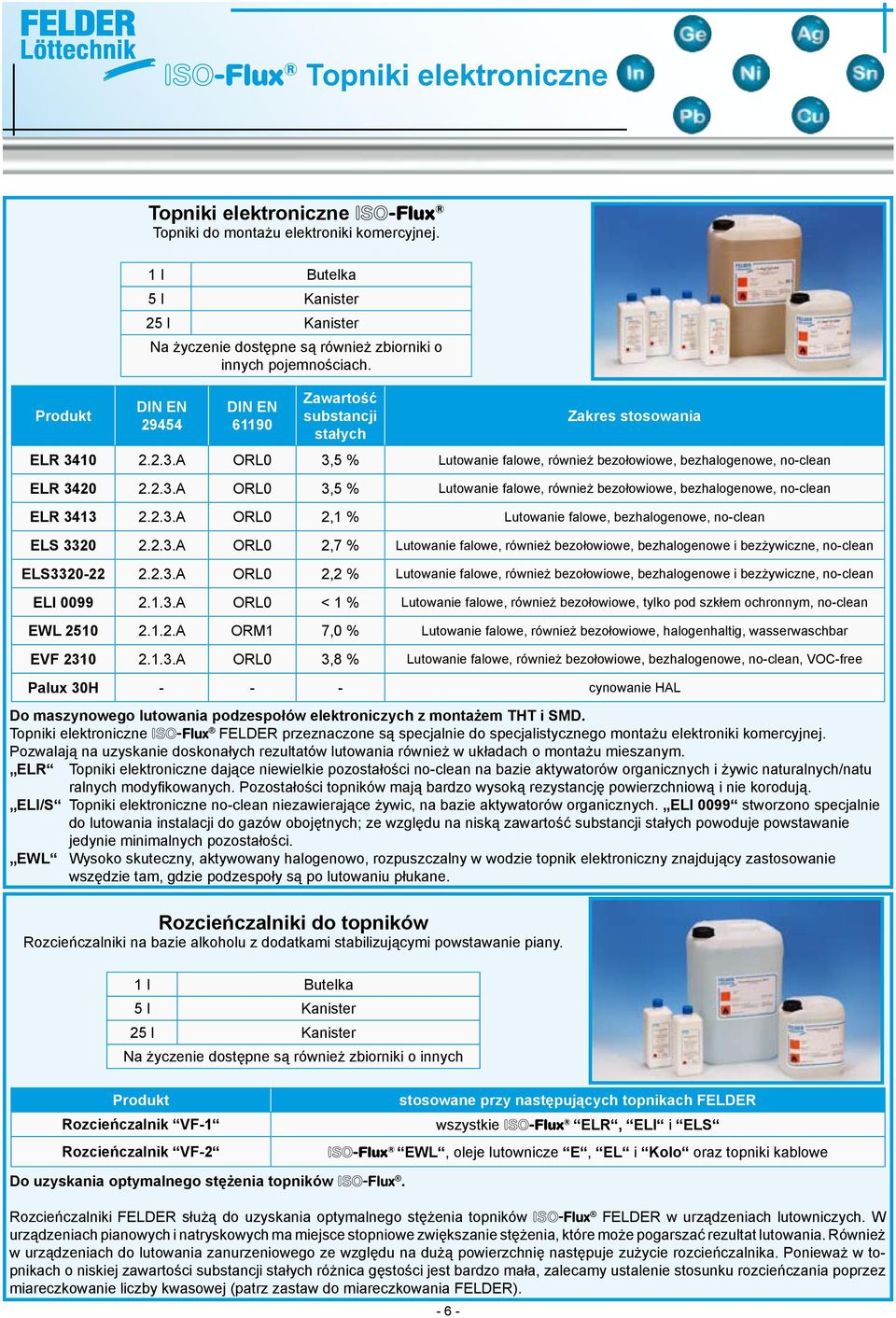

6 ISO-Flux Topniki elektroniczne Topniki elektroniczne ISO-Flux Topniki do montażu elektroniki komercyjnej. Produkt 1 l Butelka 5 l Kanister 25 l Kanister Na życzenie dostępne są również zbiorniki o innych pojemnościach. DIN EN DIN EN Zawartość substancji stałych Zakres stosowania ELR A ORL0 3,5 % Lutowanie falowe, również bezołowiowe, bezhalogenowe, no-clean ELR A ORL0 3,5 % Lutowanie falowe, również bezołowiowe, bezhalogenowe, no-clean ELR A ORL0 2,1 % Lutowanie falowe, bezhalogenowe, no-clean ELS A ORL0 2,7 % Lutowanie falowe, również bezołowiowe, bezhalogenowe i bezżywiczne, no-clean ELS A ORL0 2,2 % Lutowanie falowe, również bezołowiowe, bezhalogenowe i bezżywiczne, no-clean ELI A ORL0 < 1 % Lutowanie falowe, również bezołowiowe, tylko pod szkłem ochronnym, no-clean EWL A ORM1 7,0 % Lutowanie falowe, również bezołowiowe, halogenhaltig, wasserwaschbar EVF A ORL0 3,8 % Lutowanie falowe, również bezołowiowe, bezhalogenowe, no-clean, VOC-free Palux 30H cynowanie HAL Do maszynowego lutowania podzespołów elektroniczych z montażem THT i SMD. Topniki elektroniczne ISO-Flux FELDER przeznaczone są specjalnie do specjalistycznego montażu elektroniki komercyjnej. Pozwalają na uzyskanie doskonałych rezultatów lutowania również w układach o montażu mieszanym. ELR Topniki elektroniczne dające niewielkie pozostałości no-clean na bazie aktywatorów organicznych i żywic naturalnych/natu ralnych modyfikowanych. Pozostałości topników mają bardzo wysoką rezystancję powierzchniową i nie korodują. ELI/S Topniki elektroniczne no-clean niezawierające żywic, na bazie aktywatorów organicznych. ELI 0099 stworzono specjalnie do lutowania instalacji do gazów obojętnych; ze względu na niską zawartość substancji stałych powoduje powstawanie jedynie minimalnych pozostałości. EWL Wysoko skuteczny, aktywowany halogenowo, rozpuszczalny w wodzie topnik elektroniczny znajdujący zastosowanie wszędzie tam, gdzie podzespoły są po lutowaniu płukane. Rozcieńczalniki do topników Rozcieńczalniki na bazie alkoholu z dodatkami stabilizującymi powstawanie piany. 1 l Butelka 5 l Kanister 25 l Kanister Na życzenie dostępne są również zbiorniki o innych Produkt Rozcieńczalnik VF-1 Rozcieńczalnik VF-2 Do uzyskania optymalnego stężenia topników ISO-Flux. stosowane przy następujących topnikach FELDER wszystkie ISO-Flux ELR, ELI i ELS ISO-Flux EWL, oleje lutownicze E, EL i Kolo oraz topniki kablowe Rozcieńczalniki FELDER służą do uzyskania optymalnego stężenia topników ISO-Flux FELDER w urządzeniach lutowniczych. W urządzeniach pianowych i natryskowych ma miejsce stopniowe zwiększanie stężenia, które może pogarszać rezultat lutowania. Również w urządzeniach do lutowania zanurzeniowego ze względu na dużą powierzchnię następuje zużycie rozcieńczalnika. Ponieważ w topnikach o niskiej zawartości substancji stałych różnica gęstości jest bardzo mała, zalecamy ustalenie stosunku rozcieńczania poprzez miareczkowanie liczby kwasowej (patrz zastaw do miareczkowania FELDER)

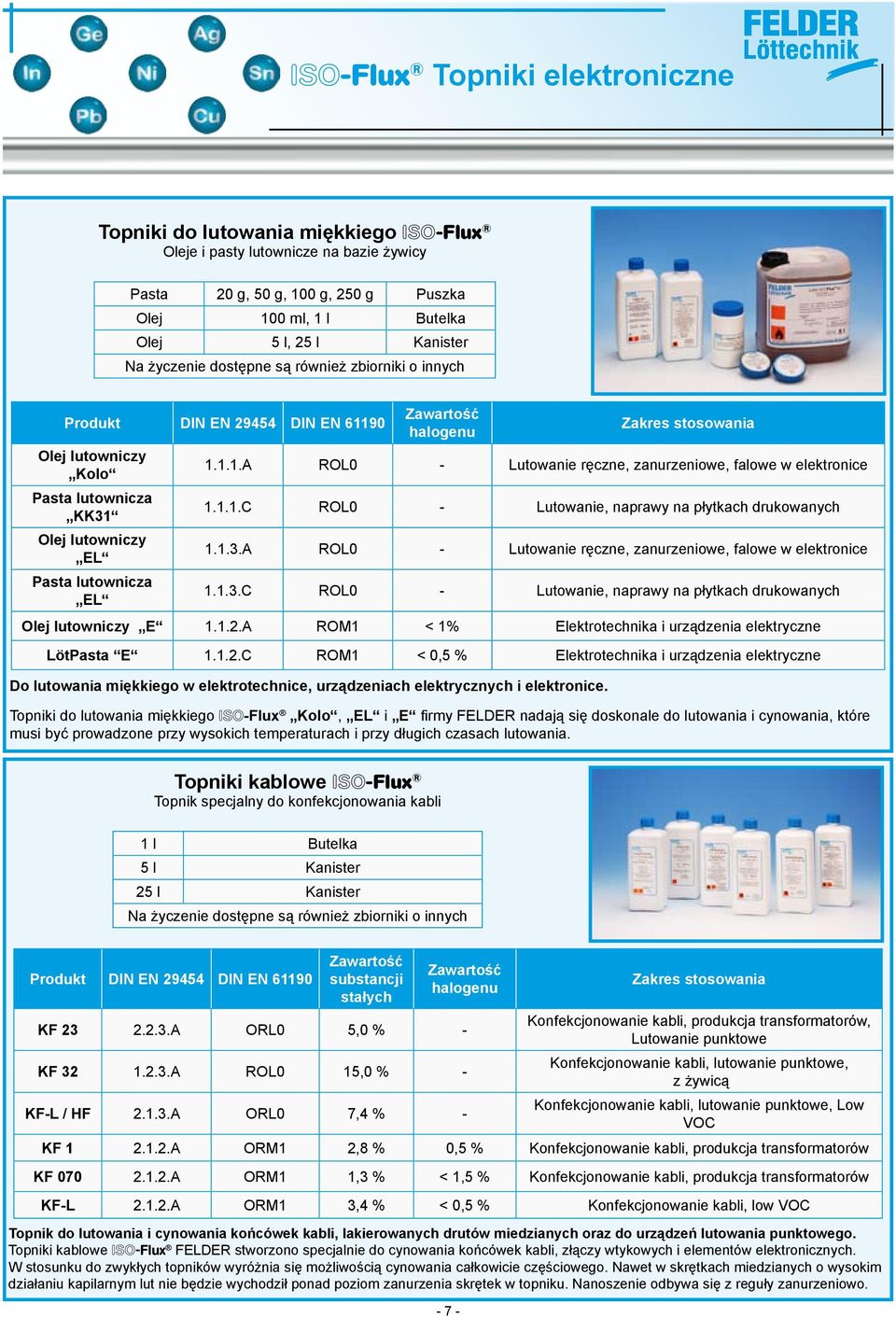

7 ISO-Flux Topniki elektroniczne Topniki do lutowania miękkiego ISO-Flux Oleje i pasty lutownicze na bazie żywicy Pasta 20 g, 50 g, 100 g, 250 g Puszka Olej 100 ml, 1 l Butelka Olej 5 l, 25 l Kanister Na życzenie dostępne są również zbiorniki o innych Produkt DIN EN DIN EN Olej lutowniczy Kolo Pasta lutownicza KK31 Olej lutowniczy EL Pasta lutownicza EL Zawartość halogenu Zakres stosowania A ROL0 - Lutowanie ręczne, zanurzeniowe, falowe w elektronice C ROL0 - Lutowanie, naprawy na płytkach drukowanych A ROL0 - Lutowanie ręczne, zanurzeniowe, falowe w elektronice C ROL0 - Lutowanie, naprawy na płytkach drukowanych Olej lutowniczy E A ROM1 < 1% Elektrotechnika i urządzenia elektryczne LötPasta E C ROM1 < 0,5 % Elektrotechnika i urządzenia elektryczne Do lutowania miękkiego w elektrotechnice, urządzeniach elektrycznych i elektronice. Topniki do lutowania miękkiego ISO-Flux Kolo, EL i E firmy FELDER nadają się doskonale do lutowania i cynowania, które musi być prowadzone przy wysokich temperaturach i przy długich czasach lutowania. Topniki kablowe ISO-Flux Topnik specjalny do konfekcjonowania kabli 1 l Butelka 5 l Kanister 25 l Kanister Na życzenie dostępne są również zbiorniki o innych Produkt DIN EN DIN EN Zawartość substancji stałych Zawartość halogenu KF A ORL0 5,0 % - KF A ROL0 15,0 % - KF-L / HF A ORL0 7,4 % - Zakres stosowania Konfekcjonowanie kabli, produkcja transformatorów, Lutowanie punktowe Konfekcjonowanie kabli, lutowanie punktowe, z żywicą Konfekcjonowanie kabli, lutowanie punktowe, Low VOC KF A ORM1 2,8 % 0,5 % Konfekcjonowanie kabli, produkcja transformatorów KF A ORM1 1,3 % < 1,5 % Konfekcjonowanie kabli, produkcja transformatorów KF-L A ORM1 3,4 % < 0,5 % Konfekcjonowanie kabli, low VOC Topnik do lutowania i cynowania końcówek kabli, lakierowanych drutów miedzianych oraz do urządzeń lutowania punktowego. Topniki kablowe ISO-Flux FELDER stworzono specjalnie do cynowania końcówek kabli, złączy wtykowych i elementów elektronicznych. W stosunku do zwykłych topników wyróżnia się możliwością cynowania całkowicie częściowego. Nawet w skrętkach miedzianych o wysokim działaniu kapilarnym lut nie będzie wychodził ponad poziom zanurzenia skrętek w topniku. Nanoszenie odbywa się z reguły zanurzeniowo

8 ISO-Core Elektroniczne druty Drut do lutowania miękkiego z topnikiem Druty do lutowania miękkiego z topnikiem aktywowane halogenowo Topnik zgodny z DIN EN , B i DIN EN , ROM1 ISO-Core RA ISO-Core RA-SF ISO-Core RA-05 ISO-Core RA-AT Ø in mm Standardowy drut lutowniczy do lutowania ręcznego w elektronice, zawartość halogenu < 1,0% Niepryskający drut lutowniczy do lutowania ręcznego i automatycznego w elektronice zawartość halogenu < 1,0% (REM1). Słabo aktywowany halogenowo, warunkowo (za wiera ołów) stosowany również w elektronice, zawartość halogenu < 0,5%. Opracowany specjalnie do lutowania maszy nowego w elektrotechnice (zawiera ołów) przy krótkich cyklach i wysokich temperaturach lutowania, zawartość halogenu < 1,5 % 0,25 0,35 0,50 0,75 1,00 1,50 2,00 3,00 4,00 5,00 6,00 Szpule 0,10 0,25 0,50 1,00 2,50 5,00 kg Zawartość topnika standard 2,5 % Rozkład topnika 1- (standard), 3- i 5-komorowy Produkujemy również wszystkie druty lutownicze według Twoich norm zakładowych. Nazwa Stop DIN EN Temperatura topnienia Zakres stosowania Sn100Ni+** Sn99,3Cu0,7AgNiGe Sn99Cu C eutektyczna Lutowanie ręczne i maszynowe, bezołowiowe Sn99Ag+** C Lutowanie ręczne i maszynowe, bezołowiowe Zapoznaj się z zaletami stosowania naszych lutów elektronicznych z domieszką NiGe. SAC* Sn95,5Ag3,8Cu0,7 217 C eutektyczna Lutowanie ręczne i maszynowe, bezołowiowe Sn96,5Ag3,5 Sn96,5Ag3,5 Sn96Ag C eutektyczna Sn99,3Cu0,7 Sn99,3Cu0,7 Sn99Cu C eutektyczna Lutowanie ręczne i maszynowe, bezołowiowe, bez miedzi Lutowanie ręczne i maszynowe, bezołowiowe, bez srebra Sn97Cu3 Sn97Cu C Lutowanie ręczne i maszynowe, bezołowiowe Sn60Pb40 Sn60Pb40 Sn60Pb C Lutowanie ręczne i maszynowe, z ołowiem Sn60Pb38Cu2 Sn60Pb38Cu2 Sn60Pb38Cu C Lutowanie ręczne i maszynowe, z ołowiem Pb93Sn5Ag2 Pb93Sn5Ag2 Sn05Pb93Ag C Hand- und Maschinenlötung, Zgodne z RoHs Do precyzyjnego lutowania w elektronice, elektrotechnice oraz telekomunikacji i silnikach elektrycznych. Druty lutownicze ISO-Core FELDER produkowane są z takich samych komponentów stopowych o wysokiej czystości zgodnie z międzynarodowymi normami, co luty elektroniczne ISO-Tin FELDER. Topniki charakteryzują się wysoką odpornością termiczną i nie pryskają przy topieniu! Jasne, stałe pozostałości topnika tego drutu lutowniczego nie powodują korozji w metalach nieżelaznych. Dlatego można je pozostawiać w miejscach lutowania. Optymalne powlekanie powierzchni oraz przewyższające normy wartości rozpływu czynią ten drut, również w klasyfikacji bezołowiowej, jednym z najlepszych rurowych drutów lutowniczych. * Patent ISURF (patent USA nr ) ** Patent Fuji: nr patentu Niemcy C2; nr patentu USA B1; nr patentu Japonia

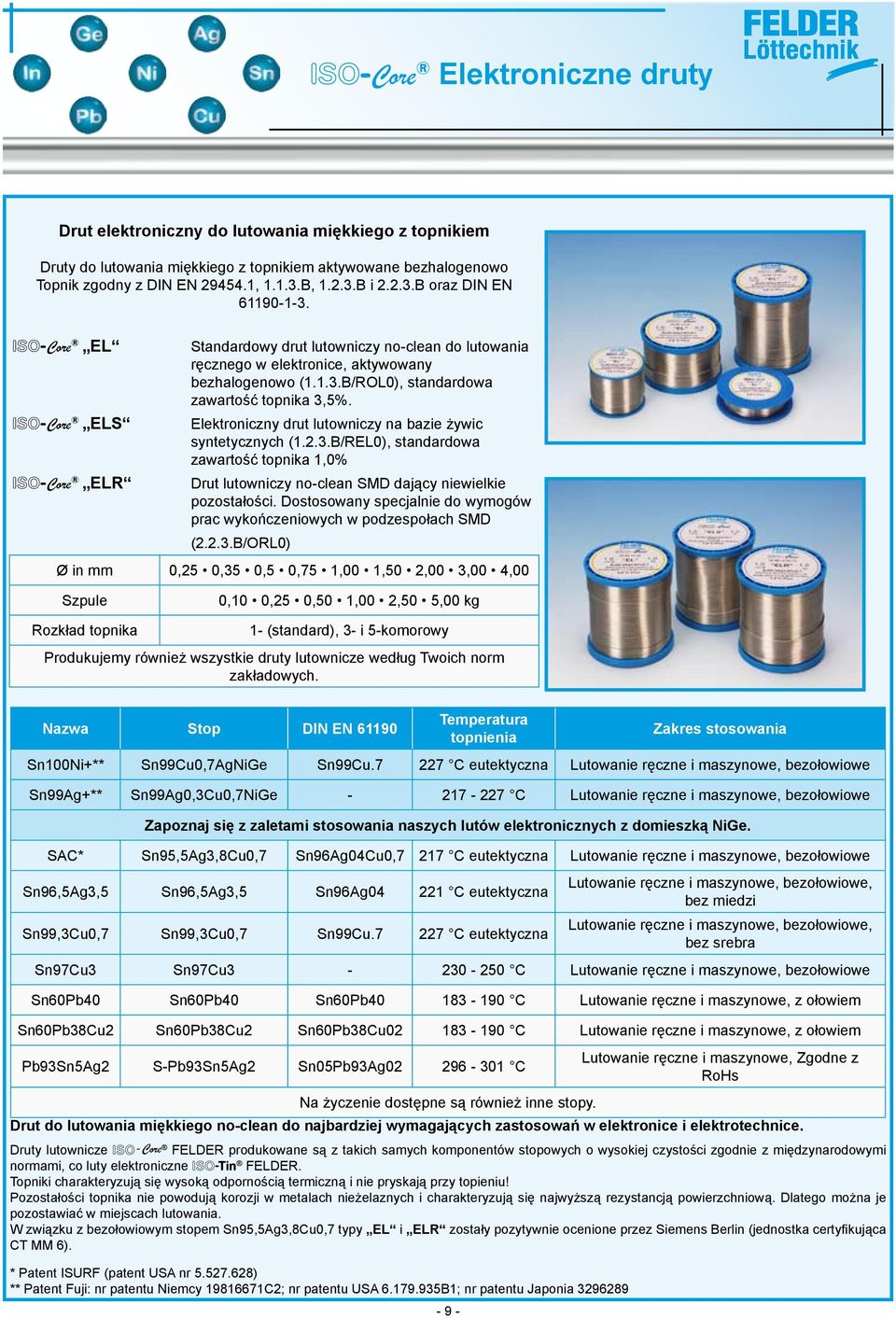

9 ISO-Core Elektroniczne druty Drut elektroniczny do lutowania miękkiego z topnikiem Druty do lutowania miękkiego z topnikiem aktywowane bezhalogenowo Topnik zgodny z DIN EN , B, B i B oraz DIN EN ISO-Core EL ISO-Core ELS ISO-Core ELR Standardowy drut lutowniczy no-clean do lutowania ręcznego w elektronice, aktywowany bezhalogenowo (1.1.3.B/ROL0), standardowa zawartość topnika 3,5%. Elektroniczny drut lutowniczy na bazie żywic syntetycznych (1.2.3.B/REL0), standardowa zawartość topnika 1,0% Drut lutowniczy no-clean SMD dający niewielkie pozostałości. Dostosowany specjalnie do wymogów prac wykończeniowych w podzespołach SMD (2.2.3.B/ORL0) Ø in mm 0,25 0,35 0,5 0,75 1,00 1,50 2,00 3,00 4,00 Szpule 0,10 0,25 0,50 1,00 2,50 5,00 kg Rozkład topnika 1- (standard), 3- i 5-komorowy Produkujemy również wszystkie druty lutownicze według Twoich norm zakładowych. Nazwa Stop DIN EN Temperatura topnienia Zakres stosowania Sn100Ni+** Sn99Cu0,7AgNiGe Sn99Cu C eutektyczna Lutowanie ręczne i maszynowe, bezołowiowe Sn99Ag+** Sn99Ag0,3Cu0,7NiGe C Lutowanie ręczne i maszynowe, bezołowiowe Zapoznaj się z zaletami stosowania naszych lutów elektronicznych z domieszką NiGe. SAC* Sn95,5Ag3,8Cu0,7 Sn96Ag04Cu0,7 217 C eutektyczna Lutowanie ręczne i maszynowe, bezołowiowe Sn96,5Ag3,5 Sn96,5Ag3,5 Sn96Ag C eutektyczna Sn99,3Cu0,7 Sn99,3Cu0,7 Sn99Cu C eutektyczna Lutowanie ręczne i maszynowe, bezołowiowe, bez miedzi Lutowanie ręczne i maszynowe, bezołowiowe, bez srebra Sn97Cu3 Sn97Cu C Lutowanie ręczne i maszynowe, bezołowiowe Sn60Pb40 Sn60Pb40 Sn60Pb C Lutowanie ręczne i maszynowe, z ołowiem Sn60Pb38Cu2 Sn60Pb38Cu2 Sn60Pb38Cu C Lutowanie ręczne i maszynowe, z ołowiem Pb93Sn5Ag2 S-Pb93Sn5Ag2 Sn05Pb93Ag C Lutowanie ręczne i maszynowe, Zgodne z RoHs Na życzenie dostępne są również inne stopy. Drut do lutowania miękkiego no-clean do najbardziej wymagających zastosowań w elektronice i elektrotechnice. Druty lutownicze ISO-Core FELDER produkowane są z takich samych komponentów stopowych o wysokiej czystości zgodnie z międzynarodowymi normami, co luty elektroniczne ISO-Tin FELDER. Topniki charakteryzują się wysoką odpornością termiczną i nie pryskają przy topieniu! Pozostałości topnika nie powodują korozji w metalach nieżelaznych i charakteryzują się najwyższą rezystancją powierzchniową. Dlatego można je pozostawiać w miejscach lutowania. W związku z bezołowiowym stopem Sn95,5Ag3,8Cu0,7 typy EL i ELR zostały pozytywnie ocenione przez Siemens Berlin (jednostka certyfikująca CT MM 6). * Patent ISURF (patent USA nr ) ** Patent Fuji: nr patentu Niemcy C2; nr patentu USA B1; nr patentu Japonia

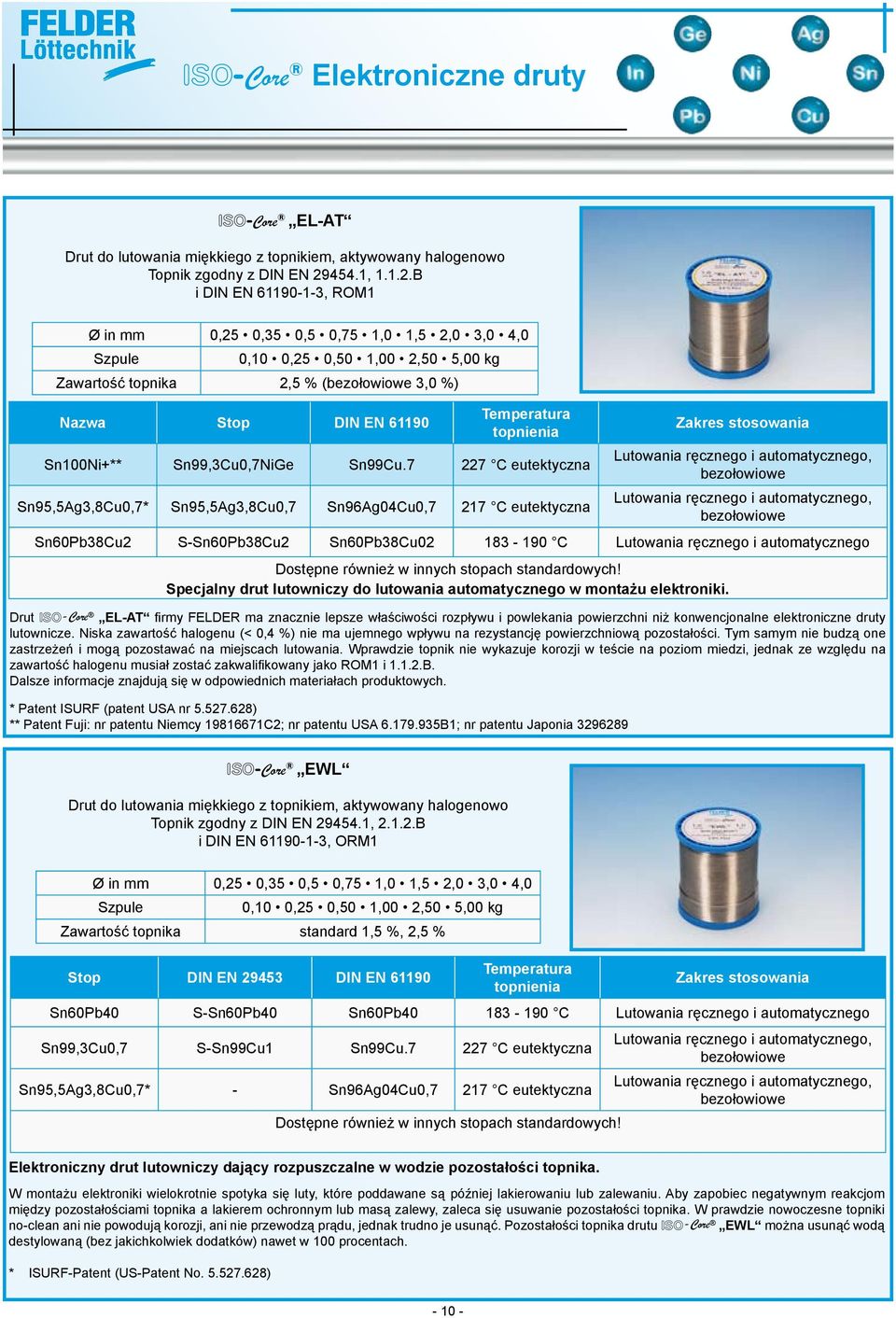

10 ISO-Core Elektroniczne druty ISO-Core EL-AT Drut do lutowania miękkiego z topnikiem, aktywowany halogenowo Topnik zgodny z DIN EN , B i DIN EN , ROM1 Ø in mm 0,25 0,35 0,5 0,75 1,0 1,5 2,0 3,0 4,0 Szpule 0,10 0,25 0,50 1,00 2,50 5,00 kg Zawartość topnika 2,5 % (bezołowiowe 3,0 %) Nazwa Stop DIN EN Temperatura topnienia Sn100Ni+** Sn99,3Cu0,7NiGe Sn99Cu C eutektyczna Sn95,5Ag3,8Cu0,7* Sn95,5Ag3,8Cu0,7 Sn96Ag04Cu0,7 217 C eutektyczna Zakres stosowania Lutowania ręcznego i automatycznego, bezołowiowe Lutowania ręcznego i automatycznego, bezołowiowe Sn60Pb38Cu2 S-Sn60Pb38Cu2 Sn60Pb38Cu C Lutowania ręcznego i automatycznego Dostępne również w innych stopach standardowych! Specjalny drut lutowniczy do lutowania automatycznego w montażu elektroniki. Drut ISO-Core EL-AT firmy FELDER ma znacznie lepsze właściwości rozpływu i powlekania powierzchni niż konwencjonalne elektroniczne druty lutownicze. Niska zawartość halogenu (< 0,4 %) nie ma ujemnego wpływu na rezystancję powierzchniową pozostałości. Tym samym nie budzą one zastrzeżeń i mogą pozostawać na miejscach lutowania. Wprawdzie topnik nie wykazuje korozji w teście na poziom miedzi, jednak ze względu na zawartość halogenu musiał zostać zakwalifikowany jako ROM1 i B. Dalsze informacje znajdują się w odpowiednich materiałach produktowych. * Patent ISURF (patent USA nr ) ** Patent Fuji: nr patentu Niemcy C2; nr patentu USA B1; nr patentu Japonia ISO-Core EWL Drut do lutowania miękkiego z topnikiem, aktywowany halogenowo Topnik zgodny z DIN EN , B i DIN EN , ORM1 Ø in mm 0,25 0,35 0,5 0,75 1,0 1,5 2,0 3,0 4,0 Szpule 0,10 0,25 0,50 1,00 2,50 5,00 kg Zawartość topnika standard 1,5 %, 2,5 % Stop DIN EN DIN EN Temperatura topnienia Zakres stosowania Sn60Pb40 S-Sn60Pb40 Sn60Pb C Lutowania ręcznego i automatycznego Sn99,3Cu0,7 S-Sn99Cu1 Sn99Cu C eutektyczna Lutowania ręcznego i automatycznego, bezołowiowe Sn95,5Ag3,8Cu0,7* - Sn96Ag04Cu0,7 217 C eutektyczna Lutowania ręcznego i automatycznego, bezołowiowe Dostępne również w innych stopach standardowych! Elektroniczny drut lutowniczy dający rozpuszczalne w wodzie pozostałości topnika. W montażu elektroniki wielokrotnie spotyka się luty, które poddawane są później lakierowaniu lub zalewaniu. Aby zapobiec negatywnym reakcjom między pozostałościami topnika a lakierem ochronnym lub masą zalewy, zaleca się usuwanie pozostałości topnika. W prawdzie nowoczesne topniki no-clean ani nie powodują korozji, ani nie przewodzą prądu, jednak trudno je usunąć. Pozostałości topnika drutu ISO-Core EWL można usunąć wodą destylowaną (bez jakichkolwiek dodatków) nawet w 100 procentach. * ISURF-Patent (US-Patent No )

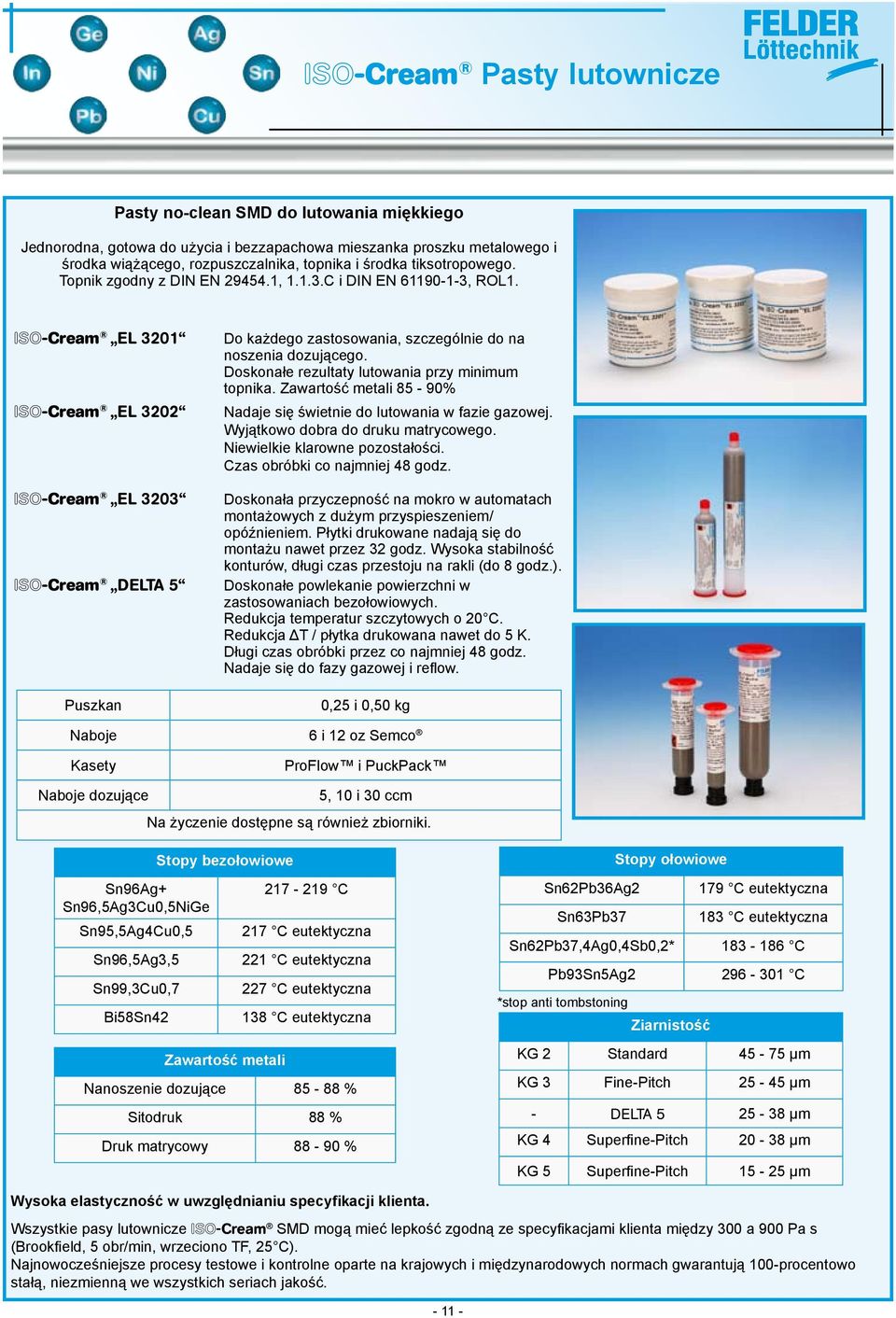

11 ISO-Cream Pasty lutownicze Pasty no-clean SMD do lutowania miękkiego Jednorodna, gotowa do użycia i bezzapachowa mieszanka proszku metalowego i środka wiążącego, rozpuszczalnika, topnika i środka tiksotropowego. Topnik zgodny z DIN EN , C i DIN EN , ROL1. ISO-Cream EL 3201 ISO-Cream EL 3202 ISO-Cream EL 3203 ISO-Cream Delta 5 Puszkan Do każdego zastosowania, szczególnie do na noszenia dozującego. Doskonałe rezultaty lutowania przy minimum topni ka. Zawartość metali 85-90% Nadaje się świetnie do lutowania w fazie gazowej. Wyjątkowo dobra do druku matrycowego. Niewielkie klarowne pozostałości. Czas obróbki co najmniej 48 godz. Doskonała przyczepność na mokro w automatach montażowych z dużym przyspieszeniem/ opóźnieniem. Płytki drukowane nadają się do montażu nawet przez 32 godz. Wysoka stabilność konturów, długi czas przestoju na rakli (do 8 godz.). Doskonałe powlekanie powierzchni w zastosowaniach bezołowiowych. Redukcja temperatur szczytowych o 20 C. Redukcja ΔT / płytka drukowana nawet do 5 K. Długi czas obróbki przez co najmniej 48 godz. Nadaje się do fazy gazowej i reflow. 0,25 i 0,50 kg Naboje 6 i 12 oz Semco Kasety ProFlow i PuckPack Naboje dozujące 5, 10 i 30 ccm Na życzenie dostępne są również zbiorniki. Sn96Ag+ Sn96,5Ag3Cu0,5NiGe Sn95,5Ag4Cu0,5 Sn96,5Ag3,5 Sn99,3Cu0,7 Bi58Sn42 Stopy bezołowiowe Zawartość metali C 217 C eutektyczna 221 C eutektyczna 227 C eutektyczna 138 C eutektyczna Nanoszenie dozujące % Sitodruk 88 % Druk matrycowy % Stopy ołowiowe Sn62Pb36Ag2 179 C eutektyczna Sn63Pb C eutektyczna Sn62Pb37,4Ag0,4Sb0,2* C Pb93Sn5Ag C *stop anti tombstoning Ziarnistość KG 2 Standard µm KG 3 Fine-Pitch µm - DELTA µm KG 4 Superfine-Pitch µm KG 5 Superfine-Pitch µm Wysoka elastyczność w uwzględnianiu specyfikacji klienta. Wszystkie pasy lutownicze ISO-Cream SMD mogą mieć lepkość zgodną ze specyfikacjami klienta między 300 a 900 Pa s (Brookfield, 5 obr/min, wrzeciono TF, 25 C). Najnowocześniejsze procesy testowe i kontrolne oparte na krajowych i międzynarodowych normach gwarantują 100-procentowo stałą, niezmienną we wszystkich seriach jakość

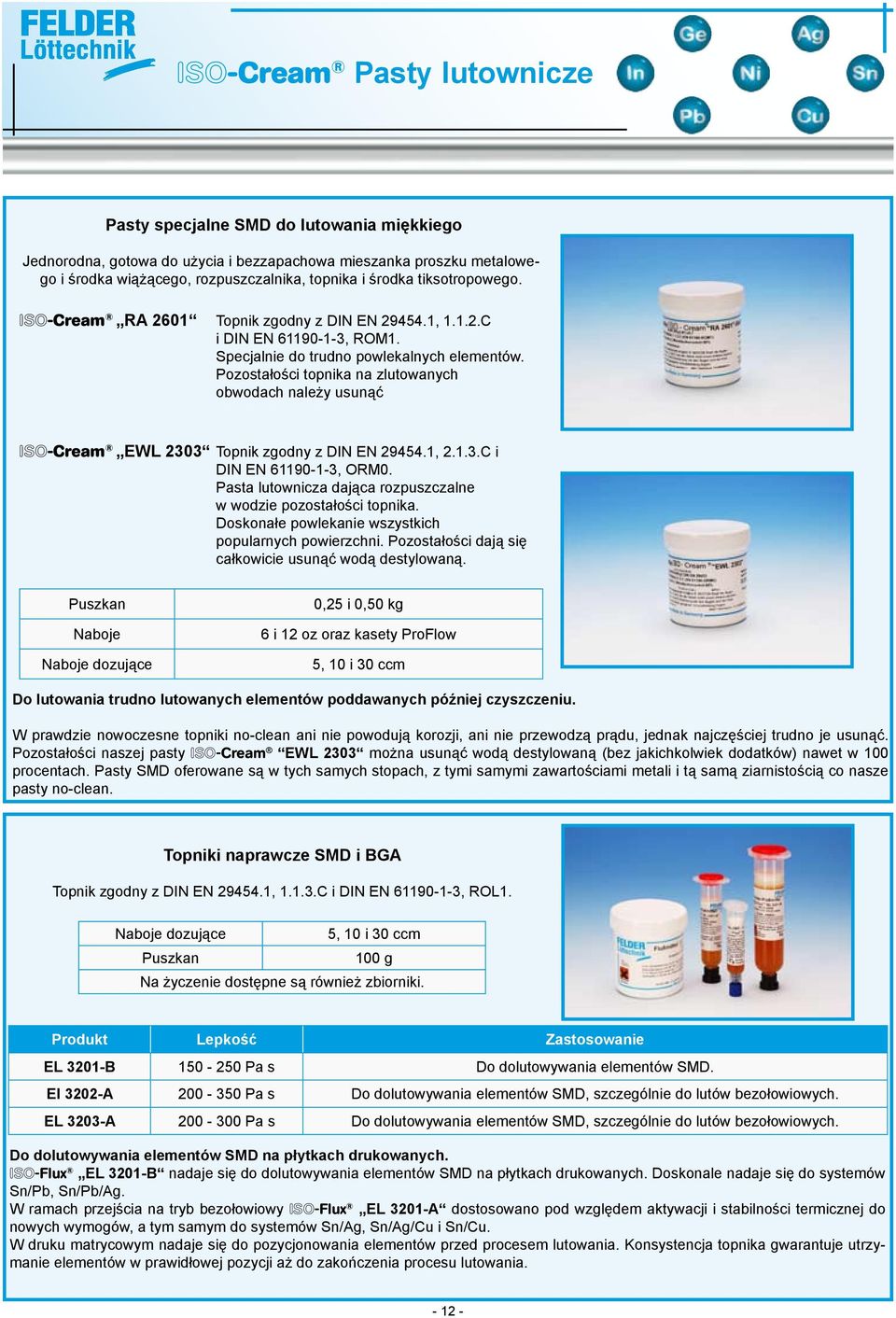

12 ISO-Cream Pasty lutownicze Pasty specjalne SMD do lutowania miękkiego Jednorodna, gotowa do użycia i bezzapachowa mieszanka proszku metalowego i środka wiążącego, rozpuszczalnika, topnika i środka tiksotropowego. ISO-Cream RA 2601 Topnik zgodny z DIN EN , C i DIN EN , ROM1. Specjalnie do trudno powlekalnych elementów. Pozostałości topnika na zlutowanych obwodach należy usunąć ISO-Cream EWL 2303 Topnik zgodny z DIN EN , C i DIN EN , ORM0. Pasta lutownicza dająca rozpuszczalne w wodzie pozostałości topnika. Doskonałe powlekanie wszystkich popularnych powierzchni. Pozostałości dają się całkowicie usunąć wodą destylowaną. Puszkan Naboje Naboje dozujące 0,25 i 0,50 kg 6 i 12 oz oraz kasety ProFlow 5, 10 i 30 ccm Do lutowania trudno lutowanych elementów poddawanych później czyszczeniu. W prawdzie nowoczesne topniki no-clean ani nie powodują korozji, ani nie przewodzą prądu, jednak najczęściej trudno je usunąć. Pozostałości naszej pasty ISO-Cream EWL 2303 można usunąć wodą destylowaną (bez jakichkolwiek dodatków) nawet w 100 procentach. Pasty SMD oferowane są w tych samych stopach, z tymi samymi zawartościami metali i tą samą ziarnistością co nasze pasty no-clean. Topniki naprawcze SMD i BGA Topnik zgodny z DIN EN , C i DIN EN , ROL1. Naboje dozujące 5, 10 i 30 ccm Puszkan 100 g Na życzenie dostępne są również zbiorniki. Produkt Lepkość Zastosowanie EL 3201-B Pa s Do dolutowywania elementów SMD. El 3202-A Pa s Do dolutowywania elementów SMD, szczególnie do lutów bezołowiowych. EL 3203-A Pa s Do dolutowywania elementów SMD, szczególnie do lutów bezołowiowych. Do dolutowywania elementów SMD na płytkach drukowanych. ISO-Flux EL 3201-B nadaje się do dolutowywania elementów SMD na płytkach drukowanych. Doskonale nadaje się do systemów Sn/Pb, Sn/Pb/Ag. W ramach przejścia na tryb bezołowiowy ISO-Flux EL 3201-A dostosowano pod względem aktywacji i stabilności termicznej do nowych wymogów, a tym samym do systemów Sn/Ag, Sn/Ag/Cu i Sn/Cu. W druku matrycowym nadaje się do pozycjonowania elementów przed procesem lutowania. Konsystencja topnika gwarantuje utrzymanie elementów w prawidłowej pozycji aż do zakończenia procesu lutowania

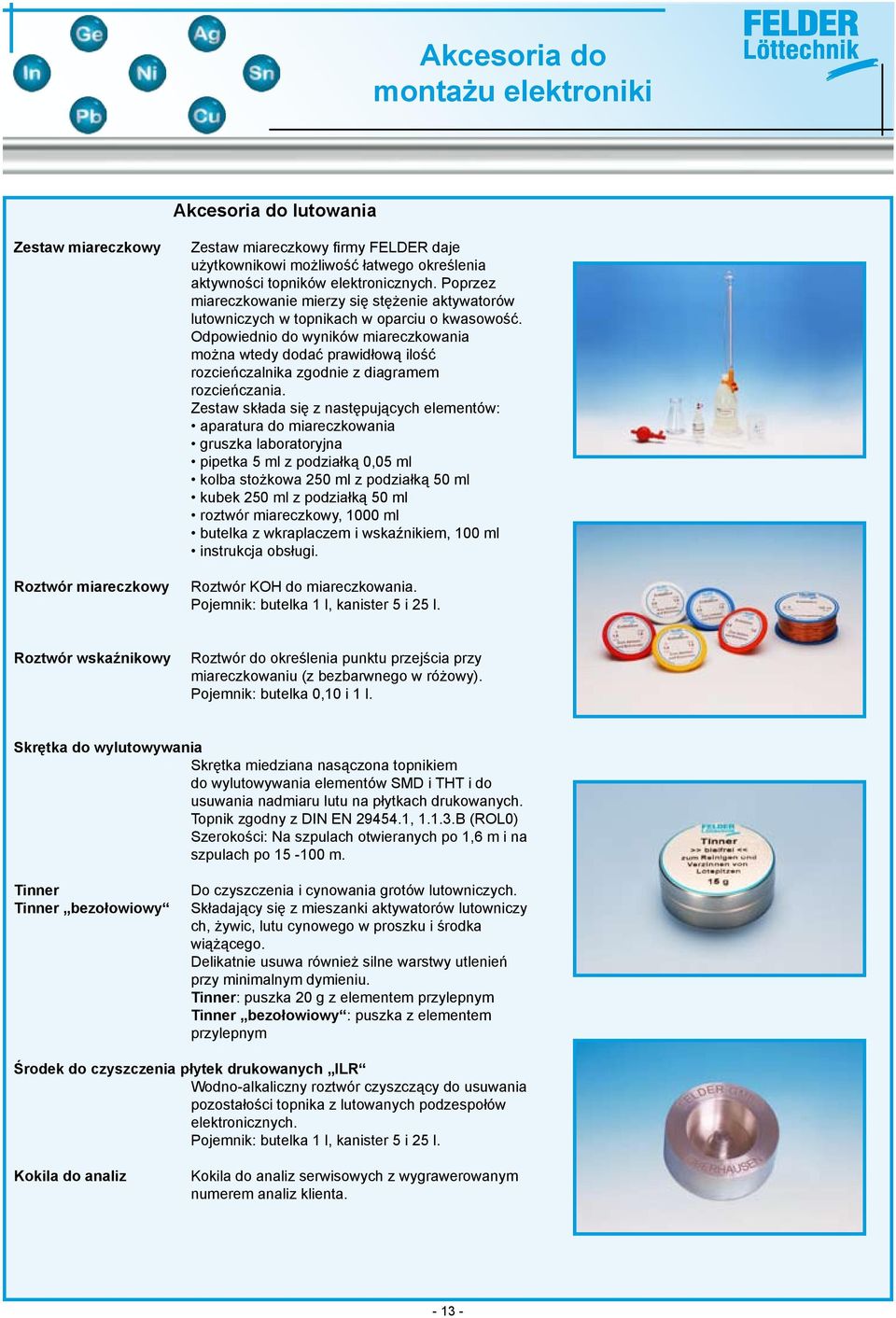

13 Akcesoria do montażu elektroniki Akcesoria do lutowania Zestaw miareczkowy Roztwór miareczkowy Zestaw miareczkowy firmy FELDER daje użytkownikowi możliwość łatwego określenia aktywności topników elektronicznych. Poprzez miareczkowanie mierzy się stężenie aktywatorów lutowniczych w topnikach w oparciu o kwasowość. Odpowiednio do wyników miareczkowania można wtedy dodać prawidłową ilość rozcieńczalnika zgodnie z diagramem rozcieńczania. Zestaw składa się z następujących elementów: aparatura do miareczkowania gruszka laboratoryjna pipetka 5 ml z podziałką 0,05 ml kolba stożkowa 250 ml z podziałką 50 ml kubek 250 ml z podziałką 50 ml roztwór miareczkowy, 1000 ml butelka z wkraplaczem i wskaźnikiem, 100 ml instrukcja obsługi. Roztwór KOH do miareczkowania. Pojemnik: butelka 1 l, kanister 5 i 25 l. Roztwór wskaźnikowy Roztwór do określenia punktu przejścia przy miareczkowaniu (z bezbarwnego w różowy). Pojemnik: butelka 0,10 i 1 l. Skrętka do wylutowywania Skrętka miedziana nasączona topnikiem do wylutowywania elementów SMD i THT i do usuwania nadmiaru lutu na płytkach drukowanych. Topnik zgodny z DIN EN , B (ROL0) Szerokości: Na szpulach otwieranych po 1,6 m i na szpulach po m. Tinner Tinner bezołowiowy Do czyszczenia i cynowania grotów lutowniczych. Składający się z mieszanki aktywatorów lutowniczy ch, żywic, lutu cynowego w proszku i środka wiążącego. Delikatnie usuwa również silne warstwy utlenień przy minimalnym dymieniu. Tinner: puszka 20 g z elementem przylepnym Tinner bezołowiowy : puszka z elementem przylepnym Środek do czyszczenia płytek drukowanych ILR Wodno-alkaliczny roztwór czyszczący do usuwania pozostałości topnika z lutowanych podzespołów elektronicznych. Pojemnik: butelka 1 l, kanister 5 i 25 l. Kokila do analiz Kokila do analiz serwisowych z wygrawerowanym numerem analiz klienta

14 Portret firmy Firma FELDER GMBH została założona w 1979 r. w Duisburgu. Przedsiębiorstwo miało oferować szeroką paletę produktów do lutowania na miękko i twardo dla najróżniejszych branż handlowych, takich jak hurtownie produktów sanitarnych, grzewczych, żelaznych, części samochodowych, dekarskich czy elektronicznych. Obecnie firma jest czołowym producentem lutów, topników, past i akcesoriów lutowniczych w Niemczech. Mocną stroną przedsiębiorstwa FELDER GMBH jest elastyczność i bogata oferta produktów jedyna taka w Europie. Coraz szerszy krąg klientów spowodował, że w roku 1986 konieczne stało się znaczące zwiększenie powierzchni produkcyjnych, i w związku z tym firma przeniosła się do Oberhausen. Tam też powstały najnowocześniejsze w Niemczech zakłady produkcji artykułów lutowniczych. Po pierwszej rozbudowie w roku 1991 konieczne stało się kolejne powiększenie powierzchni produkcyjnej i magazynowej. Na powierzchni 4500 m², przy samej powierzchni produkcyjnej wynoszącej 4000 m², przy użyciu najnowocześniejszych technologii produkowane są wszelkie luty miękkie, topniki, pasty i akcesoria lutownicze. Aby zagwarantować naszym klientom najwyższą jakość, każdy krok produkcyjny, od przyjęcia metalu i chemikaliów po gotowy produkt, podlega surowej kontroli jakości według normy DIN EN ISO 9001:2000. To właśnie na wysokiej jakości produktów firma FELDER GMBH opiera swoją przyszłości na rynku
