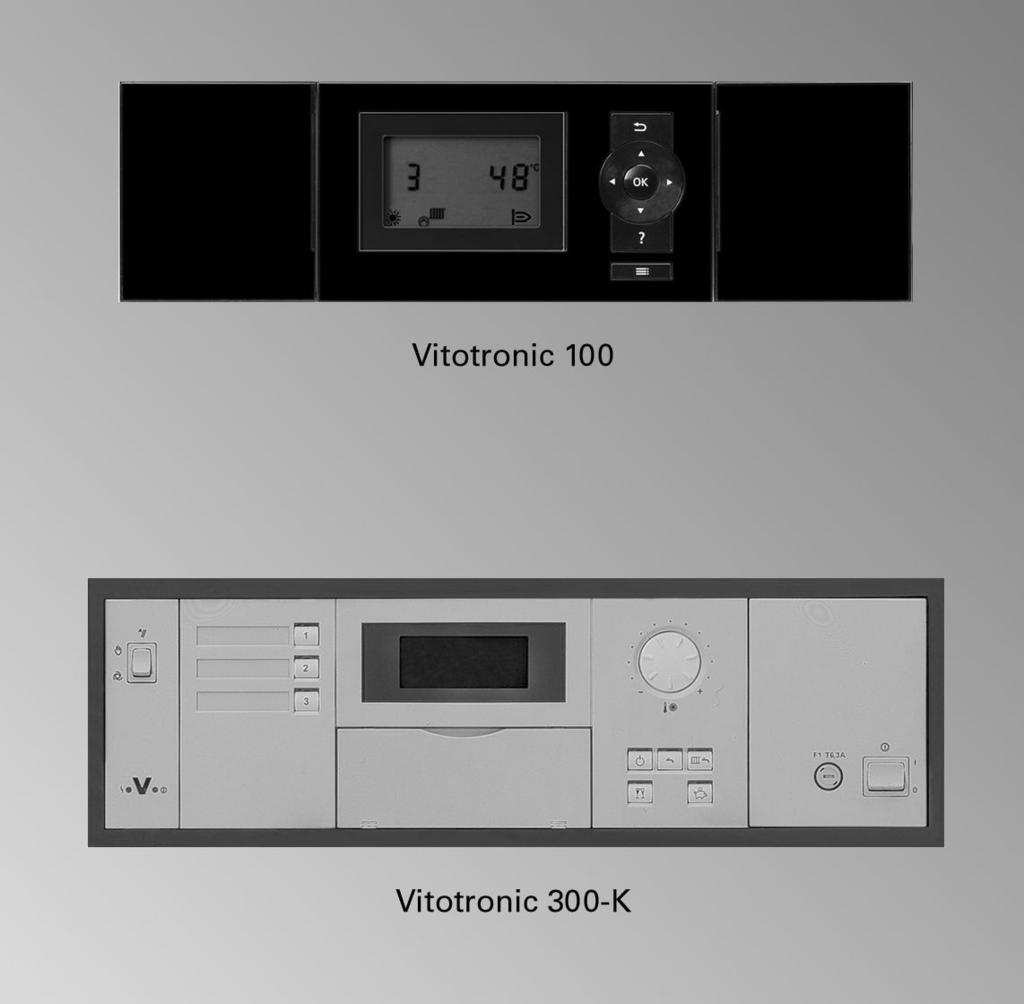

1 Instrukcja obsługi dla użytkownika instalacji VIESMANN Instalacja wielokotłowa z regulatorami stałotemperaturowymi (Vitotronic 100, typ HC1A) oraz regulatorem kaskadowym sterowanym pogodowo (Vitotronic 300-K, typ MW2, MW2S) VITOTRONIC 100 VITOTRONIC 300-K 3/2010 Proszę zachować!

2 Wskazówki bezpieczeństwa Dla własnego bezpieczeństwa Prosimy o dokładne przestrzeganie wskazówek bezpieczeństwa w celu wykluczenia ryzyka utraty zdrowia oraz powstania szkód materialnych. Objaśnienia do wskazówek bezpieczeństwa Niebezpieczeństwo Ten znak ostrzega przed niebezpieczeństwem zranienia.! Uwaga Ten znak ostrzega przed stratami materialnymi i zanieczyszczeniem środowiska. Tekst oznaczony słowem zawiera dodatkowe informacje. Przeznaczenie Niniejsza instrukcja obsługi skierowana jest do osób obsługujących instalację grzewczą. Niebezpieczeństwo Niefachowo przeprowadzone prace przy instalacji grzewczej mogą doprowadzić do wypadków zagrażających życiu. Prace przy instalacji gazowej może wykonywać wyłącznie instalator posiadający odpowiednie uprawnienia. Prace na podzespołach elektrycznych mogą być wykonywane tylko przez wykwalifikowany personel. Jeśli występuje zapach gazu Niebezpieczeństwo Ulatniający się gaz może spowodować eksplozję, a w jej następstwie ciężkie obrażenia. Nie palić! Nie dopuszczać do powstania otwartego ognia i tworzenia się iskier. Pod żadnym pozorem nie włączać ani nie wyłączać oświetlenia i urządzeń elektrycznych. Zamknąć zawór odcinający gaz. Otworzyć okna i drzwi. Ewakuować osoby z obszaru zagrożenia. Zawiadomić zakład gazowniczy, energetyczny i firmę instalatorską z miejsca poza budynkiem. Zasilanie prądowe budynku rozłączyć z bezpiecznego miejsca (z miejsca poza budynkiem). Jeżeli występuje zapach spalin Niebezpieczeństwo Wdychanie spalin może powodować zatrucia zagrażające życiu i zdrowiu. Wyłączyć instalację grzewczą. Przewietrzyć pomieszczenie kotłowni. Zamknąć drzwi prowadzące do pomieszczeń mieszkalnych. 2

3 Dla własnego bezpieczeństwa (ciąg dalszy) Wskazówki bezpieczeństwa Zachowanie w razie pożaru Niebezpieczeństwo Podczas pożaru istnieje niebezpieczeństwo poparzenia i eksplozji. Wyłączyć instalację grzewczą. Zamknąć zawory odcinające dopływ paliwa. Używać tylko atestowanych gaśnic klasy pożarowej ABC. Wymogi dotyczące kotłowni Elementy dodatkowe, części zamienne i szybkozużywalne Uwaga! Elementy, które nie zostały sprawdzone w połączeniu z instalacją grzewczą, mogą spowodować jej uszkodzenie lub zakłócić prawidłowe funkcjonowanie. Montażu lub wymiany może dokonywać tylko firma specjalistyczna.! Uwaga Nieodpowiednie warunki otoczenia mogą spowodować uszkodzenie instalacji grzewczej i zagrozić bezpieczeństwu eksploatacji. Zapewnić temperaturę otoczenia między 0ºC a 35ºC. Powietrze w kotłowni nie może być zanieczyszczone przez chlorowco-alkany (zawarte np. w aerozolach, farbach, rozpuszczalnikach i środkach czyszczących); unikać silnego zapylenia (np. wskutek prac szlifierskich). Unikać długotrwałej wysokiej wilgotności powietrza (np. wskutek częstego suszenia prania). Nie zamykać istniejących otworów nawiewnych. 3

4 Spis treści Spis treści Informacje wstępne Pierwsze uruchomienie... 6 Instalacja posiada wstępne ustawienia... 6 Pojęcia fachowe... 7 Informacje dot. obsługi Obsługa podstawowa... 8 Elementy obsługowe Vitotronic Ekran podstawowy... 9 Symbole... 9 Elementy obsługowe Vitotronic 300-K Ekran podstawowy Symbole Wybór obiegu grzewczego przed każdym ustawieniem i odczytem Włączenie i wyłączenie Włączanie instalacji grzewczej/kotłów grzewczych Wyłączenie instalacji grzewczej/kotła grzewczego Z kontrolą zabezpieczenia przed zamarzaniem Bez zabezpieczenia przed zamarzaniem (wyłączenie z eksploatacji) Ogrzewanie pomieszczenia Wymagane ustawienia do ogrzewania pomieszczeń Ustawianie temperatury Ustawianie programu roboczego do ogrzewania pomieszczenia Ustawianie programu czasowego do ogrzewania pomieszczenia Zmiana przebiegu grzania kotłów grzewczych Wyłączanie ogrzewania pomieszczenia Funkcje komfortowe i energooszczędne Nastawa ciepłej wody użytkowej Niezbędne ustawienia (podgrzew wody użytkowej) Ustawianie temperatury ciepłej wody Ustawianie programu roboczego do podgrzewu wody użytkowej Ustawianie programu czasowego do podgrzewu wody użytkowej Wyłączanie podgrzewu wody użytkowej Dalsze nastawy Ustawianie kontrastu na wyświetlaczu Przełącznik kolejności pracy kotłów Rzeczywista kolejność pracy kotłów (ekran podstawowy) Kolejność pracy kotłów

5 Spis treści Spis treści (ciąg dalszy) Ustawianie czasu zegarowego i daty Ustawianie języka Ustawianie jednostki temperatury ( C/ F) Przywracanie ustawień fabrycznych Możliwości odczytu Odczyt informacji Możliwe odczyty w przypadku każdego pojedynczego kotła grzewczego Możliwe odczyty w przypadku instalacji grzewczej Odczyt komunikatu o konserwacji Odczyt zgłoszenia usterki Zgłoszenie usterki w regulatorze Vitotronic 300-K Zgłoszenie usterki w regulatorze Vitotronic Tryb kontrolny kominiarza Co robić gdy? Temperatura w pomieszczeniach za niska Temperatura w pomieszczeniach za wysoka Brak ciepłej wody Temperatura ciepłej wody za wysoka OFF wyświetla się na regulatorze Vitotronic Usterka wyświetla się na regulatorze Vitotronic 300-K ã jest wyświetlany na regulatorze Vitotronic Konserwacja wyświetla się na regulatorze Vitotronic 300-K ë jest wyświetlany na regulatorze Vitotronic Zdalne sterowanie wyświetla się na regulatorze Vitotronic 300-K Przełączanie z zewnątrz wyświetlane jest na regulatorze Vitotronic 300-K Sterowanie centralne wyświetla się na regulatorze Vitotronic 300-K Funkcja specjalna wyświetla się na regulatorze Vitotronic 300-K Bez funkcji wyświetla się na regulatorze Vitotronic 300-K Utrzymywanie w dobrym stanie technicznym Załącznik Objaśnienia terminów Wykaz haseł

6 Informacje wstępne Pierwsze uruchomienie Pierwsze uruchomienie i dostosowanie regulatora do warunków lokalnych i uwarunkowań budowlanych, a także szkolenie w zakresie obsługi musi przeprowadzić firma instalatorska, posiadająca odpowiednie uprawnienia. Użytkownik nowego urządzenia grzewczego jest zobowiązany zgłosić je niezwłocznie we właściwym rejonowym zakładzie kominiarskim. Rejonowy zakład kominiarski udziela również informacji odnośnie dalszych czynności, jakie należy wykonać w związku z instalacją (np. regularne pomiary, czyszczenie). Instalacja posiada wstępne ustawienia Regulator jest fabrycznie ustawiony na eksploatację grzewczą i podgrzew wody użytkowej: Vitotronic 100: Vitotronic 300-K: Ogrzewanie i ciepła woda Instalacja grzewcza jest tym samym gotowa do pracy: Ogrzewanie pomieszczenia Między godziną 6.00 a pomieszczenia są ogrzewane z normalną temperaturą pomieszczenia wyn. 20 C (normalna eksploatacja grzewcza). Między godziną a 6.00 pomieszczenia ogrzewane są ze zredukowaną temperaturą pomieszczenia wyn. 3 C (zredukowana eksploatacja grzewcza, zabezpieczenia przed zamarzaniem). Firma instalatorska może podczas pierwszego uruchomienia dokonać dodatkowych ustawień. Wszystkie ustawienia można w każdej chwili dostosować do własnych indywidualnych potrzeb (patrz rozdział Ogrzewanie pomieszczenia ). Podgrzew wody użytkowej Między godziną 5.30 a woda użytkowa podgrzewana jest do temperatury wymaganej ciepłej wody użytkowej wyn. 50 C. Ewent. dostępna pompa cyrkulacyjna jest włączona. Między godziną a 5.30 pojemnościowy podgrzewacz wody nie jest dogrzewany. Ewent. dostępna pompa cyrkulacyjna jest wyłączona. Firma instalatorska może podczas pierwszego uruchomienia dokonać dodatkowych ustawień. Wszystkie ustawienia można w każdej chwili dostosować do własnych indywidualnych potrzeb (patrz rozdział Podgrzew wody użytkowej ). Zabezpieczenie przed zamarzaniem Zabezpieczenie przed zamarzaniem kotła grzewczego i podgrzewacza wody użytkowej jest zagwarantowane. Przestawienie czasu zimowego/letniego Przestawienie czasu odbywa się automatycznie. 6

7 Instalacja posiada wstępne ustawienia (ciąg dalszy) Informacje wstępne Godzina i data Dzień tygodnia oraz godzina zostały ustawione przez personel firmy instalatorskiej podczas pierwszego uruchomienia. Awaria prądu Przerwy w dostawie prądu nie powodują utraty danych z pamięci urządzenia. Pojęcia fachowe W celu lepszego zrozumienia funkcji regulatora w załączniku znajduje się rozdział zawierający Objaśnienia terminów (patrz strona 51). 7

8 Informacje dot. obsługi Obsługa podstawowa Każdy kocioł grzewczy jest wyposażony we oddzielny regulator stałotemperaturowy. Regulatory te są sterowane przez nadrzędny kaskadowy regulator pogodowy. Regulator stałotemperaturowy na kotle grzewczym: Vitotronic 100 Moduł obsługowy regulatora Vitotronic 100 może zostać zainstalowany w ściennym cokole montażowym. Cokół dostarczany jest jako wyposażenie dodatkowe. Ewentualne pytania należy kierować do firmy instalatorskiej. Wszystkich ustawień instalacji grzewczej można dokonać centralnie na module obsługowym regulatorów. Jeżeli instalacja jest wyposażona w moduł zdalnego sterowania, ustawień można również dokonać przy jego pomocy. Instrukcja obsługi zdalnego sterowania W tej instrukcji obsługi opisane są ustawienia programu roboczego i możliwe odczyty Vitotronic 100. Nadrzędny kaskadowy regulator pogodowy: Vitotronic 300-K Elementy obsługowe Vitotronic 100 A B C D 3 48 C s A bar F E 8

9 Elementy obsługowe Vitotronic 100 (ciąg dalszy) Informacje dot. obsługi A Sygnalizator usterki (czerwony) B Sygnalizator pracy (zielony)) Służą do nawigacji w obrębie menu i ustawiania wartości C Przycisk odblokowania D Wyłącznik zasilania E Pole obsługi F Manometr (wskaźnik ciśnienia) OK Potwierdza wybór lub ustawienie Bez funkcji Otwiera menu do dokonywania ustawień i odczytów Przyciski w polu obsługi Powrót w menu o jeden krok Przyciski kursora Służą do nawigacji w obrębie menu i ustawiania wartości Ekran podstawowy W instalacjach wielokotłowych na ekranie podstawowym każdego regulatora Vitotronic 100 wyświetlany jest numer kotła. Przykład: Kocioł grzewczy o numerze 3 3 C 4 8 è s p A Kocioł grzewczy o numerze 3 jest zablokowany przez regulator Vitotronic 300-K. 3 0 Nacisnąć. Otwiera się menu do dokonywania ustawień i odczytów. Symbole Symbole nie są wyświetlane stale, lecz w zależności od wersji instalacji oraz stanu roboczego. Migające wartości na wyświetlaczu wskazują na możliwość dokonania zmiany. Menu Informacja Tryb kontrolny kominiarza Dalsze ustawienia 9

10 Informacje dot. obsługi Elementy obsługowe Vitotronic 100 (ciąg dalszy) Program roboczy Kontrola zabezpieczenia przed zamarzaniem (wyłączenie instalacji) Ogrzewanie pomieszczeń i podgrzew wody użytkowej Komunikaty Komunikat o konserwacji Osiągnięty został moment konserwacji Zgłoszenie usterki Zgłoszenie usterki palnika Wskaźniki Temperatura Kontrola zabezpieczenia przed zamarzaniem Ogrzewanie pomieszczeń Pompa obiegu grzewczego pracuje Palnik pracuje Ustawienie fabryczne Elementy obsługowe Vitotronic 300-K Otwieranie regulatora A Moduł obsługowy znajduje się za klapą osłonową. W celu otwarcia pociągnąć do przodu górną krawędź klapy osłonowej. A Pokrywa 10

11 Elementy obsługowe Vitotronic 300-K (ciąg dalszy) Informacje dot. obsługi L A B C Kesselfolge KHG F E D A Przyciski wyboru obiegu grzewczego (strona 13) B Pole obsługi C Pokrętło ts do nastawy normalnej temp. pomieszczenia (patrz strona 17) D Wyłącznik zasilania E Bezpiecznik F Otwarta klapa osłonowa G Sygnalizator pracy (zielony) H Złącze Optolink K Sygnalizator usterki (czerwony) (patrz strona 40) L Przycisk kontrolny kominiarza (tylko do celów serwisowych) Przyciski w polu obsługi A Program czasowy ogrzewania pomieszczeń (patrz strona 19) B Program czasowy podgrzewu wody użytkowej (patrz strona 28) C Program czasowy pompy cyrkulacyjnej (patrz strona 31) H Program wakacyjny (patrz strona 25) F Temperatura ciepłej wody (patrz strona 27) E Zredukowana temperatura pomieszczenia (patrz strona 17) I Nachylenie krzywej grzewczej (patrz strona 21) J Poziom krzywej grzewczej (patrz strona 21) D Godzina/data (patrz strona 34) K Wyłączenie instalacji L Tylko ciepła woda G Ogrzewanie i ciepła woda użytkowa N Tryb ekonomiczny (patrz strona 25) M Tryb Party (patrz strona 24) b/a Ustawianie wartości d Potwierdzenie c Informacje (patrz strona 35 i 38) e Ustawienie podstawowe (Reset) (patrz strona 35) 11

12 Informacje dot. obsługi Elementy obsługowe Vitotronic 300-K (ciąg dalszy) Ekran podstawowy Na ekranie podstawowym wyświetlana jest kolejność pracy kotłów. Po zakończeniu każdej nastawy regulatora wskaźnik pokazuje ekran podstawowy. Kolejność pracy kotłów Symbole Symbole nie są wyświetlane stale, lecz w zależności od wersji instalacji oraz stanu roboczego. Migające wartości na wyświetlaczu wskazują na możliwość dokonania zmiany. e Niebezpieczeństwo zamarznięcia s Ogrzewanie pomieszczeń z nor- m ep, sp, mp malną temperaturą Ogrzewanie pomieszczeń ze zredukowaną temperaturą Pompa obiegu grzewczego pracuje Mieszacz otwarty Mieszacz zamknięty w wp Êp A u S Q U Udostępniony podgrzew ciepłej wody użytkowej Pompa podgrzewacza pracuje, następuje podgrzew ciepłej wody użytkowej Podgrzew wody użytkowej odbywa się poprzez instalację solarną Palnik pracuje Ustawianie i wyświetlanie czasu Uaktywniona funkcja kontrolna kominiarza Zegar odbiera sygnał radiowy (tylko jeśli odbiornik sygnałów radiowych jest dostępny, wyposażenie dodatkowe) Zgłoszenie usterki 12

13 Informacje dot. obsługi Wybór obiegu grzewczego przed każdym ustawieniem i odczytem Budynek ogrzewany jest przez kilka niezależnych obiegów grzewczych (np. obiegi grzewcze instalacji ogrzewania podłogowego lub obiegi grzewcze z grzejnikami radiatorowymi). Wyboru obiegów grzewczych można dokonać na regulatorze Vitotronic 300-K za pomocą przycisków!,? lub. Pola obok przycisków zostały indywidualnie oznakowane przez specjalistę-instalatora. Instalacja grzewcza tylko z jednym obiegiem grzewczym: Przycisk! lub? oraz jeden z przycisków G, L lub K są podświetlone i można natychmiast dokonywać nastaw. Instalacja grzewcza z dwoma lub trzema obiegami grzewczymi: Przed każdą nastawą i odczytem należy wybrać odpowiedni obieg grzewczy. Obieg grzewczy A1 1 r Nacisnąć przycisk!,? lub. Następujące przyciski są podświetlone: Przycisk!,? lub Przycisk G, L lub K Przycisk M lub N (jeśli są aktywne) Jeżeli nie zostaną dokonane żadne ustawienia, po krótkim czasie gaśnie podświetlenie przycisków. 13

14 Włączenie i wyłączenie Włączanie instalacji grzewczej/kotłów grzewczych 1. Sprawdzić ciśnienie instalacji grzewczej na manometrze. Jeżeli wskazówka znajduje się poniżej 1,0 bar, ciśnienie w instalacji jest za niskie. Należy wówczas uzupełnić poziom wody lub powiadomić firmę instalatorską. 2. Sprawdzić, czy otwory wentylacyjne pomieszczenia są otwarte i czy nie są zasłonięte. Powietrze do spalania jest w przypadku eksploatacji z zasysaniem powietrza do spalania z kotłowni pobierane z pomieszczenia kotłowni. 3. Otworzyć zawór odcinający gaz. O położenie tych podzespołów i instrukcje dot. ich obsługi należy pytać firmę instalatorską. 4. Włączyć napięcie zasilania, np. za pomocą oddzielnego bezpiecznika lub wyłącznika głównego. 5. Włączyć wyłącznik zasilania we wszystkich regulatorach Vitotronic 100 oraz w regulatorze Vitotronic 300-K. Po krótkim czasie na wyświetlaczu pojawi się ekran podstawowy i zaświeci się zielony sygnalizator pracy. Instalacja grzewcza i zdalne sterowanie (jeżeli jest dostępne) są gotowe do pracy. Na każdym regulatorze Vitotronic 100 musi być ustawione, w przeciwnym wypadku Vitotronic 300-K nie może wykorzystać odpowiedniego kotła do wytwarzania ciepła. Wyłączenie instalacji grzewczej/kotła grzewczego Z kontrolą zabezpieczenia przed zamarzaniem Wybrać program roboczy do kontroli zabezpieczenia przed zamarzaniem (wyłączenie instalacji). Wyłączanie instalacji grzewczej Nacisnąć następujące przyciski na regulatorze Vitotronic 300-K: 1.!/?/ aby wybrać obieg grzewczy. 2. K aby uaktywnić Wyłączenie instalacji. 14

15 Wyłączenie instalacji grzewczej/kotła (ciąg dalszy) Włączenie i wyłączenie W wybranym obiegu grzewczym nie następuje ogrzewanie pomieszczeń. Brak podgrzewu ciepłej wody użytkowej. Zabezpieczenie przed zamarzaniem kotła grzewczego i podgrzewacza wody użytkowej jest aktywne. Pompy obiegowe włącza się na krótko co 24 godz. w celu ochrony przed zablokowaniem. Wyłączanie pojedynczego kotła grzewczego Nacisnąć następujące przyciski na regulatorze Vitotronic 100: 1. do dokonania ustawień, miga. 2. OK aby potwierdzić, miga. 3. OK aby potwierdzić, miga. 4. aż zacznie migać. 5. OK aby potwierdzić, że włączona jest kontrola zabezpieczenia przed zamarzaniem. Pompy obiegowe włącza się automatycznie na krótko co 24 godz. w celu ochrony przed zablokowaniem. Zamykanie programu roboczego Wybrać inny program roboczy. Nacisnąć następujące przyciski na regulatorze Vitotronic 300-K: 1.!/?/ aby wybrać obieg grzewczy. 2. G aby wybrać opcję Ogrzewanie i ciepła woda użytkowa : Pomieszczenia obiegu grzewczego są ogrzewane, woda użytkowa jest podgrzewana. lub L aby wybrać opcję Tylko ciepła woda użytkowa : Woda użytkowa jest podgrzewana, brak ogrzewania pomieszczeń. Nacisnąć następujące przyciski na regulatorze Vitotronic 100: 1. do dokonania ustawień, miga. 2. OK aby potwierdzić, miga. 3. OK aby potwierdzić, miga. 4. aż zacznie migać : Pomieszczenia są ogrzewane, woda użytkowa jest podgrzewana. dla podgrzewu wody użytkowej (tryb letni): Program roboczy nie może zostać zmieniony. 5. OK do potwierdzenia, wybrany program roboczy jest aktywowany. 15

16 Włączenie i wyłączenie Wyłączenie instalacji grzewczej/kotła (ciąg dalszy) Bez zabezpieczenia przed zamarzaniem (wyłączenie z eksploatacji) 1. Wyłączyć wyłącznik zasilania we wszystkich regulatorach Vitotronic 100 i w regulatorze Vitotronic 300-K. 2. Zamknąć zawór odcinający gaz. O położenie tych podzespołów i instrukcje dot. ich obsługi należy pytać firmę instalatorską. 3. Odłączyć instalację grzewczą od napięcia elektrycznego; np. przy oddzielnym bezpieczniku lub wyłączniku głównym. 4. W przypadku temperatur zewnętrznych poniżej 3 C należy wykonać odpowiednie czynności w celu zabezpieczenia instalacji przed zamarzaniem. W razie potrzeby skontaktować się z firmą instalatorską. 16

17 Ogrzewanie pomieszczenia Wymagane ustawienia do ogrzewania pomieszczeń Ustawień ogrzewania pomieszczeń dokonuje się w regulatorze Vitotronic 300-K. Jeśli ogrzewane ma być pomieszczenie, należy pamiętać o następujących aspektach: Czy wybrany został obieg grzewczy? Ustawienia, patrz strona 13. Czy ustawiona została wymagana temperatura pomieszczenia? Ustawienia, patrz strona 17. Czy wybrany został prawidłowy program roboczy? Ustawienia, patrz strona 18. Czy wybrany został żądany program czasowy? Odczyt i ustawienia, patrz strona 19. Ustawianie temperatury Ustawianie temperatury standardowej eksploatacji grzewczej Ustawienie fabryczne: Na regulatorze Vitotronic 300-K nacisnąć!/?/, aby wybrać obieg grzewczy. 2. Za pomocą pokrętła ts ustawić wymaganą wartość temperatury dla Normalnej temperatury pomieszczeń. Norm. temp. pomieszcz. C 20 s W regulatorze Vitotronic 100 nie można dokonać ustawienia temperatury pomieszczenia ani temperatury wody w kotle. Ustawianie temperatury zredukowanej eksploatacji grzewczej (wyłączenie na noc) Ustawienie fabryczne: 3 Nacisnąć następujące przyciski: 1.!/?/, aby wybrać obieg grzewczy. 2. E aby wyświetlić Zredukowaną temperaturę pomieszczeń ; dotychczasowa wartość temperatury miga. Jeżeli zredukowaną temp. pomieszczeń ustawiono na 3 C, wyświetlany jest komunikat Ochrona p.zamarz.. 17

18 Ogrzewanie pomieszczenia Ustawianie temperatury (ciąg dalszy) 3. a/b aby ustawić wymaganą wartość temperatury. 4. d w celu potwierdzenia; wartość temperatury przestaje migać i zostaje zapamiętana. Pomieszczenia ogrzewane będą z taką temperaturą: pomiędzy cyklami łączeniowymi dla standardowej eksploatacji grzewczej (patrz strona 19) w przypadku programu wakacyjnego (patrz strona 25) Temp.zredukowana C Ustawianie programu roboczego do ogrzewania pomieszczenia Ustawienie fabryczne: Ogrzewanie i ciepła woda Nacisnąć następujące przyciski na regulatorze Vitotronic 300-K: 1.!/?/, aby wybrać obieg grzewczy. Pomieszczenia wybranego obiegu grzewczego ogrzewane będą wg ustawień dla temperatury pomieszczenia i programu czasowego. Ciepła woda dogrzewana będzie wg ustawień dla temperatury ciepłej wody i programu czasowego. 2. G aby wybrać opcję Ogrzewanie i ciepła woda użytkowa. 18

19 Ogrzewanie pomieszczenia Ustawianie programu czasowego do ogrzewania pomieszczenia Program czasowy do ogrzewania pomieszczeń składa się z różnych cykli łączeniowych. Fabrycznie dla wszystkich dni tygodnia ustawiony jest jeden cykl łączeniowy od godziny 6.00 do W standardowej eksploatacji grzewczej można wybrać maks. 4 cykle łączeniowe dziennie. Dla każdego cyklu łączeniowego należy ustawić czas początku i końca cyklu. Pomiędzy cyklami łączeniowymi pomieszczenia ogrzewane są ze zredukowaną temperaturą pomieszczenia (patrz strona 17). Jeżeli nie są ustawione żadne cykle łączeniowe, ogrzewanie pomieszczeń odbywa się przez cały dzień ze zredukowaną temperaturą. Program czasowy można ustawić indywidualnie. Proszę pamiętać przy ustawianiu programów czasowych, że instalacja grzewcza potrzebuje trochę czasu, aby ogrzać pomieszczenia do wymaganej temperatury. Aktualny program czasowy można sprawdzić w następujący sposób: Nacisnąć przycisk!,? lub. Nacisnąć jednocześnie i przytrzymać przyciski A+c; ustawione cykle łączeniowe pojawiają się na jednej osi czasu. Nacisnąć następujące przyciski na regulatorze Vitotronic 300-K: 1.!/?/, aby wybrać obieg grzewczy. 2. A aby wywołać Program czasowy ogrzewania. W przypadku rezygnacji z dokonywania ustawień programu czasowego przed ich zakończeniem, należy ponownie nacisnąć przycisk A i potwierdzić, naciskając d. 3. a/b aż pojawi się 1 7, jeżeli dla wszystkich dni tygodnia mają być ustawione jednakowe cykle łączeniowe lub C.O.progr.czas

20 Ogrzewanie pomieszczenia Ustawianie programu czasowego do ogrzewania (ciąg dalszy) 4. a/b aż pojawi się Po, Wt itd., jeżeli dla wyświetlanych dni tygodnia mają być ustawione różne cykle łączeniowe. C.O.progr.czas Pn Jeżeli po ustawieniu różnych cykli łączeniowych dla poszczególnych dni tygodnia mają zostać przewrócone jednakowe cykle dla wszystkich dni tygodnia, należy nacisnąć d, gdy wyświetlany jest symbol 1 7. Wszystkie cykle łączeniowe zostają przywrócone do ustawień fabrycznych. 5. d w celu potwierdzenia; pojawia się komunikat C.O.cykl 1. Jeżeli dany cykl łączeniowy ma być pominięty, nacisnąć a. 6. d w celu potwierdzenia; pojawia się komunikat C.O.cykl 1 wł.. 8. d w celu potwierdzenia; pojawia się komunikat C.O.cykl 1 wył.. 9. a/b aby wyświetlić czas zakończenia cyklu C.O. 10. d w celu potwierdzenia; pojawia się komunikat C.O.cykl 2 wł W celu ustawienia początku i końca faz grzewczych 2 do 4 należy postępować według opisu w punktach 7 do 10. Usuwanie cyklu łączeniowego Ustawić tę samą godzinę jako początek i koniec cyklu. Na wyświetlaczu pojawi się wybrany cykl łączeniowy - - : - -. Nacisnąć następujące przyciski na regulatorze Vitotronic 300-K: 1.!/?/, aby wybrać obieg grzewczy. 2. A aby wywołać Program czasowy ogrzewania. 3. d do chwili ukazania się C.O.cykl wył. dla odpowiedniego cyklu C.O. 7. a/b aby wyświetlić czas początku cyklu C.O. 20

21 Ogrzewanie pomieszczenia Ustawianie programu czasowego do ogrzewania (ciąg dalszy) 4. b do momentu pojawienia się wskazania - - : - - jako czasu zakończenia cyklu łączeniowego. 5. d w celu potwierdzenia; aż do pojawienia się ekranu podstawowego (kolejność pracy kotłów). C.O.czas 2 wył. 1-7 Zmiana przebiegu grzania kotłów grzewczych Zmiana przebiegu grzania kotłów grzewczych Jeżeli przez dłuższy czas w okresie grzewczym temperatura pomieszczenia nie odpowiada wymaganiom, istnieje możliwość zmiany przebiegu grzania. Na przebieg grzania można oddziaływać poprzez zmianę nachylenia i poziomu krzywej grzewczej. Szczegółowe informacje dotyczące krzywej grzewczej znajdują się w części Objaśnienie terminów w załączniku (strona 52). Prosimy obserwować zmieniony przebieg grzania przez kilka dni (jeśli to możliwe, poczekać na większą zmianę pogody) przed podjęciem decyzji o ponownych zmianach. Temperaturę pomieszczeń można zmienić na krótko za pomocą pokrętła ts (patrz strona 17) lub przycisku E (patrz strona 17). Zmiana nachylenia i poziomu krzywej grzewczej W celu ułatwienia regulacji należy skorzystać z tabeli na stronie 22. Nacisnąć następujące przyciski na regulatorze Vitotronic 300-K: 1.!/?/, aby wybrać obieg grzewczy. 2. I aby wywołać Nachylenie Nachylenie lub 21

22 Ogrzewanie pomieszczenia Zmiana przebiegu grzania kotłów grzewczych (ciąg dalszy) 3. J aby wywołać Poziom. Poziom 4. a/b aby ustawić wymaganą wartość. 5. d aby potwierdzić. Zbyt wysokie lub zbyt niskie ustawienie nachylenia lub poziomu nie powoduje uszkodzenia instalacji grzewczej. Przebieg grzania Czynność Przykład W pomieszczeniu jest za zimno w zimnej porze roku Ustawić Nachylenie krzywej grzewczej na kolejną wyższą wartość (np. 1,5) Nachylenie W pomieszczeniu jest za ciepło w zimnej porze roku W pomieszczeniu w przejściowej oraz w zimnej porze roku jest za zimno W pomieszczeniu w przejściowej oraz w zimnej porze roku jest za ciepło Ustawić Nachylenie krzywej grzewczej na kolejną niższą wartość (np. 1,3) Ustawić poziom krzywej grzewczej na wyższą wartość (np. +3) Ustawić Poziom krzywej grzewczej na niższą wartość (np. 3) Nachylenie Poziom Poziom 3 22

23 Ogrzewanie pomieszczenia Zmiana przebiegu grzania kotłów grzewczych (ciąg dalszy) Przebieg grzania Czynność Przykład W pomieszczeniu jest w porze przejściowej za zimno, a w zimnej porze roku wystarczająco ciepło Ustawić Nachylenie krzywej grzewczej na kolejną niższą wartość, a Poziom na wyższą wartość Nachylenie Poziom W pomieszczeniu jest w przejściowej porze roku za ciepło, a w zimnej porze roku wystarczająco ciepło Ustawić Nachylenie krzywej grzewczej na kolejną wyższą wartość, a Poziom na niższą wartość Nachylenie Poziom 3 Wyłączanie ogrzewania pomieszczenia Nacisnąć następujące przyciski na regulatorze Vitotronic 300-K: 1.!/?/, aby wybrać obieg grzewczy. 2. L aby wybrać Tylko ciepłą wodę (eksploatacja w lecie, brak ogrzewania pomieszczeń) lub K aby uaktywnić Wyłączenie instalacji (zabezpieczenie przed zamarzaniem) 23

24 Funkcje komfortowe i energooszczędne Funkcje komfortowe i energooszczędne Ustawień funkcji komfortowych i energooszczędnych dokonuje się w regulatorze Vitotronic 300-K. Wybór funkcji komfortowej Za pomocą tej funkcji możliwa jest zmiana temperatury pomieszczenia na kilka godzin, np. gdy goście zostają wieczorem na dłużej. Nie jest przy tym konieczna zmiana dokonanych wcześniej ustawień. Ciepła woda jest dogrzewana w przypadku tej funkcji do ustawionej temperatury wymaganej. Nacisnąć następujące przyciski na regulatorze Vitotronic 300-K: 1.!/?/, aby wybrać obieg grzewczy. 2. M aby wywołać Tryb Party ; miga wartość temperatury Party. Tryb Party C 4. d w celu potwierdzenia; wartość temperatury przestaje migać i zostaje zapamiętana. Pomieszczenia ogrzewane będą z żądaną temperaturą. Ciepła woda dogrzewana będzie do ustawionej temperatury wymaganej. Zakończenie funkcji komfortowej Automatycznie po upływie 8 godzin lub Automatycznie po przełączeniu na standardową eksploatację grzewczą zgodnie z programem czasowym lub Ponownie nacisnąć przyciski!,? lub i M; podświetlenie przycisków gaśnie. 3. a/b aby ustawić żądaną wartość temperatury, w przypadku chęci zmiany temperatury pomieszczenia. 24

25 Funkcje komfortowe i energooszczędne Funkcje komfortowe i energooszczędne (ciąg dalszy) Wybór funkcji energooszczędnej Tryb ekonomiczny Aby zaoszczędzić energię, temperaturę pomieszczenia w standardowej eksploatacji grzewczej można obniżyć. Np. podczas nieobecności w mieszkaniu przez kilka godzin. Nacisnąć następujące przyciski na regulatorze Vitotronic 300-K: Zakończenie trybu ekonomicznego Automatycznie po przełączeniu na zredukowaną eksploatację grzewczą zgodnie z programem czasowym. Ponownie nacisnąć przyciski!,? lub i N; podświetlenie przycisków gaśnie. 1.!/?/, aby wybrać obieg grzewczy. 2. N aby ustawić Tryb ekonomiczny. Tryb ekonomiczny Wybór funkcji energooszczędnej Program wakacyjny W celu zaoszczędzenia energii, np. w przypadku dłuższej nieobecności podczas urlopu, można aktywować Program wakacyjny. Regulator ustawiony jest w taki sposób, że program wakacyjny oddziałuje na wszystkie obiegi grzewcze. Jeżeli konieczne jest dokonanie zmian, należy zwrócić się do firmy instalatorskiej. W zależności od ustawionego programu roboczego (patrz strona 18) program wakacyjny może działać w różny sposób: Program roboczy Ogrzewanie i ciepła woda : Pomieszczenia ogrzewane są z ustawioną zredukowaną temperaturą pomieszczenia (patrz strona 17). Podgrzew wody użytkowej jest wyłączony. Program roboczy Tylko ciepła woda : Dla wszystkich obiegów grzewczych aktywne jest tylko zabezpieczenie przed zamarzaniem kotła grzewczego i podgrzewacza wody użytkowej. 25

26 Funkcje komfortowe i energooszczędne Funkcje komfortowe i energooszczędne (ciąg dalszy) Nacisnąć następujące przyciski na regulatorze Vitotronic 300-K: 1. H aby wywołać Program wakacyjny. Aby wcześniej zakończyć ustawianie programu wakacyjnego, ponownie nacisnąć przycisk H. 2. d aby wyświetlić Dzień wyjazdu (pojawia się aktualna data). 3. a aby ustawić planowaną datę wyjazdu. Dzień wyjazdu Sb d w celu potwierdzenia; pojawia się Dzień powrotu (następna data po dniu wyjazdu). 7. Temperatura pomieszczeń podczas programu wakacyjnego to ustawiona temperatura zredukowana (patrz strona 17). Jeżeli wartość tej temperatury ma zostać zmieniona: Nacisnąć przycisk E. Za pomocą przycisków a/b wybrać wymaganą wartość. Potwierdzić, naciskając przycisk d; wartość temperatury przestaje migać i zostaje zapamiętana. Zmiana ta dotyczy generalnie zredukowanej temperatury pomieszczeń i musi zostać, w razie potrzeby, ponownie zmieniona po upływie programu wakacyjnego. Przerwanie lub usuwanie programu wakacyjnego Ponownie nacisnąć przycisk H i potwierdzić pytanie Usunąć? Tak przyciskiem d. 5. a aby ustawić planowaną datę powrotu. Dzień powrotu Śr d aby potwierdzić. 26

27 Nastawa ciepłej wody użytkowej Niezbędne ustawienia (podgrzew wody użytkowej) Ustawień podgrzewu ciepłej wody dokonuje się w regulatorze Vitotronic 300-K. Jeśli podgrzewana ma być woda użytkowa, należy pamiętać o następujących aspektach: Czy ustawiona została wymagana temperatura ciepłej wody? Ustawienia, patrz strona 27. Czy wybrany został prawidłowy program roboczy? Ustawienia, patrz strona 27. Czy wybrany został żądany program czasowy? Odczyt i ustawienia, patrz strona 28. Ustawianie temperatury ciepłej wody Nacisnąć następujące przyciski na regulatorze Vitotronic 300-K: 1. F aby wyświetlić Wartość wymaganą temperatury wody użytkowej ; na wyświetlaczu miga dotychczasowa wartość temperatury. 3. d w celu potwierdzenia; wartość temperatury przestaje migać i zostaje zapamiętana. Temp. CWU 50 C 2. a/b aby ustawić wymaganą wartość temperatury. Ustawianie programu roboczego do podgrzewu wody użytkowej Nacisnąć następujące przyciski na regulatorze Vitotronic 300-K: 1.!/?/, aby wybrać obieg grzewczy. 2. G aby wybrać Ogrzewanie i ciepła woda (z ogrzewaniem pomieszczeń) lub L aby wybrać Tylko ciepła woda (eksploatacja w lecie, bez ogrzewania pomieszczeń) 27

28 Nastawa ciepłej wody użytkowej Ustawianie programu roboczego do podgrzewu wody (ciąg dalszy) Regulator ustawiony jest w taki sposób, że podgrzew wody użytkowej działa dla wszystkich obiegów grzewczych. Jeżeli konieczne jest dokonanie zmian, należy zwrócić się do firmy instalatorskiej. Ustawianie programu czasowego do podgrzewu wody użytkowej Program czasowy do podgrzewu wody użytkowej składa się z różnych cykli łączeniowych. Fabrycznie dla wszystkich dni tygodnia ustawiony jest jeden cykl łączeniowy od godziny 5.30 do Fabrycznie dla podgrzewu wody użytkowej ustawiony jest Tryb automatyczny. Oznacza to, że w standardowej eksploatacji grzewczej (patrz strona 19) ciepła woda dogrzewana jest do temperatury wymaganej. Aby w momencie rozpoczęcia standardowej eksploatacji grzewczej dostępna była ciepła woda, cykl łączeniowy dla podgrzewu wody użytkowej rozpoczyna się automatycznie pół godziny wcześniej niż cykl łączeniowy dla standardowej eksploatacji grzewczej. Zamiast trybu automatycznego dla podgrzewu wody użytkowej można indywidualnie wybrać do 4 cykli łączeniowych dziennie. Dla każdego cyklu łączeniowego należy ustawić czas początku i końca cyklu. Proszę pamiętać przy ustawianiu programów czasowych, że instalacja grzewcza potrzebuje nieco czasu, aby ogrzać wodę do wymaganej temperatury. Aktualny program czasowy można sprawdzić w następujący sposób: Nacisnąć przycisk!,? lub. Nacisnąć jednocześnie i przytrzymać przyciski B+c; ustawione cykle łączeniowe pojawiają się na jednej osi czasu

29 Nastawa ciepłej wody użytkowej Ustawianie programu czasowego do podgrzewu wody (ciąg dalszy) Ustawianie indywidualnego programu czasowego Nacisnąć następujące przyciski na regulatorze Vitotronic 300-K: 1.!/?/, aby wybrać obieg grzewczy. 2. B aby wywołać Program czasowy ciepłej wody użytkowej. W przypadku rezygnacji przed czasem z dokonywania ustawień programu czasowego, należy ponownie nacisnąć przycisk B i potwierdzić, naciskając d. 3. a/b aby wywołać komunikat Indywidualnie?, jeżeli na wyświetlaczu nie ukazał się jeszcze komunikat Indywidualnie?. 4. d aby potwierdzić. 5. a/b aż pojawi się 1 7, jeżeli dla wszystkich dni tygodnia mają być ustawione jednakowe cykle łączeniowe lub C.W.U.progr.czas a/b aż pojawi się Po, Wt itd., jeżeli dla wyświetlanych dni tygodnia mają być ustawione różne cykle łączeniowe. C.W.U.progr.czas Pn Jeżeli po ustawieniu różnych cykli łączeniowych dla poszczególnych dni tygodnia mają zostać przewrócone jednakowe cykle dla wszystkich dni tygodnia, należy nacisnąć d, gdy wyświetlany jest symbol 1 7. Wszystkie cykle łączeniowe zostają wtedy przywrócone do ustawienia fabrycznego. 7. d w celu potwierdzenia; pojawia się CWU cykl 1. Jeżeli dany cykl łączeniowy ma być pominięty, nacisnąć a. 8. d w celu potwierdzenia; pojawia się komunikat CWU cykl 1 wł.. 9. a/b aby ustawić czas początku cyklu ciepłej wody użytkowej. 29

30 Nastawa ciepłej wody użytkowej Ustawianie programu czasowego do podgrzewu wody (ciąg dalszy) 10. d w celu potwierdzenia; pojawia się komunikat CW cykl 1 wył a/b aby ustawić czas zakończenia cyklu ciepłej wody użytkowej. 12. d w celu potwierdzenia; pojawia się komunikat CWU cykl 2 wł W celu ustawienia początku i końca cyklów podgrzewu wody użytkowej 2 do 4, należy postępować według opisu w punktach 9 do 12. Ustawianie trybu automatycznego (jeżeli jest wymagany) Nacisnąć następujące przyciski na regulatorze Vitotronic 300-K: 1.!/?/, aby wybrać obieg grzewczy. 2. B aby wywołać Program czasowy ciepłej wody użytkowej. 3. a/b aby wyświetlić komunikat Automatycznie?, jeżeli na wyświetlaczu nie ukazał się jeszcze komunikat Automatycznie?. 4. d aby potwierdzić. Usuwanie cyklu łączeniowego Ustawić tę samą godzinę jako początek i koniec cyklu. Na wyświetlaczu pojawi się wybrany cykl łączeniowy - - : - -. Nacisnąć następujące przyciski na regulatorze Vitotronic 300-K: 1.!/?/, aby wybrać obieg grzewczy. 2. B aby wywołać Program czasowy ciepłej wody użytkowej. 3. d do chwili pojawienia się CWU cykl wył. dla odpowiedniego cyklu podgrzewu ciepłej wody użytkowej. 4. b do momentu pojawienia się wskazania - - : - - jako czasu zakończenia cyklu łączeniowego. C.W.U.czas 2 wył d w celu potwierdzenia; aż do pojawienia się danych temperatury wody w kotle. 30

31 Nastawa ciepłej wody użytkowej Ustawianie programu czasowego do podgrzewu wody (ciąg dalszy) Jednorazowy podgrzew wody użytkowej bez programu czasowego Przynajmniej jeden obieg grzewczy w instalacji nie może znajdować się w trybie Wyłączenia instalacji. Nacisnąć następujące przyciski na regulatorze Vitotronic 300-K: 1.!/?/, aby wybrać obieg grzewczy. 2. M aby wywołać Tryb Party. Tryb Party C Fabrycznie dla programu czasowego pompy cyrkulacyjnej ustawiony jest Tryb automatyczny. Oznacza to, że włączenie pompy cyrkulacyjnej odbywa się równolegle do programu czasowego podgrzewu wody użytkowej (patrz strona 28). Zamiast trybu automatycznego dla pompy cyrkulacyjnej można indywidualnie wybrać do 4 cykli łączeniowych dziennie. Dla każdego cyklu łączeniowego należy ustawić czas początku i końca cyklu. Aktualny program czasowy można sprawdzić w następujący sposób: Nacisnąć przycisk!,? lub. Nacisnąć jednocześnie i przytrzymać przyciski C+c; ustawione cykle łączeniowe pojawiają się na jednej osi czasu. 3. d w celu potwierdzenia; rozpoczyna się podgrzew wody użytkowej. 4. Po upływie ok. 10 s ponownie nacisnąć przycisk M; podświetlenie przycisków gaśnie. Instalacja grzewcza z pompą cyrkulacyjną Dodatkowe informacje dotyczące pompy cyrkulacyjnej znajdują się w rozdziale Objaśnienia terminów na stronie Aktywację pompy cyrkulacyjnej zaleca się tylko w okresach, gdy pobierana jest ciepła woda użytkowa. Aby ustawić program czasowy dla pompy cyrkulacyjnej C, postępować analogicznie do ustawienia programu czasowego przy podgrzewie wody użytkowej B (patrz strona 29). 31

32 Nastawa ciepłej wody użytkowej Ustawianie programu czasowego do podgrzewu wody (ciąg dalszy) Usuwanie cyklu łączeniowego dla pompy cyrkulacyjnej Ustawić tę samą godzinę jako początek i koniec cyklu. Na wyświetlaczu pojawi się wybrany cykl łączeniowy - - : - -. Postępować analogicznie do przypadku usuwania cyklu łączeniowego przy podgrzewie ciepłej wody użytkowej (patrz strona 30) Wyłączanie podgrzewu wody użytkowej Wyłączony ma być podgrzew wody użytkowej oraz ogrzewanie pomieszczeń. Nacisnąć następujące przyciski na regulatorze Vitotronic 300-K: 1.!/?/, aby wybrać obieg grzewczy. 3. Usunąć cykle łączeniowe dla podgrzewu wody użytkowej (patrz strona 30). lub Ustawić wymaganą temperaturę ciepłej wody użytkowej na 10ºC (patrz strona 27). 2. K aby uaktywnić Wyłączenie instalacji. Wyłączony ma być podgrzew wody użytkowej, lecz pomieszczenia mają być ogrzewane. Nacisnąć następujące przyciski na regulatorze Vitotronic 300-K: 1.!/?/, aby wybrać obieg grzewczy. 2. G aby wybrać opcję Ogrzewanie i ciepła woda użytkowa. 32

33 Dalsze nastawy Ustawianie kontrastu na wyświetlaczu Nacisnąć przycisk d i jednocześnie przyciskami a lub b ustawić kontrast. Przełącznik kolejności pracy kotłów Ustawień układu kolejności pracy kotłów dokonuje się w regulatorze Vitotronic 300-K. Rzeczywista kolejność pracy kotłów (ekran podstawowy) Kolejność pracy kotłów Każdemu kotłowi grzewczemu specjalista-instalator przyporządkowuje numer porządkowy. Na ekranie podstawowym wyświetlona jest rzeczywista kolejność pracy kotłów: Przed pierwszym myślnikiem znajdują się aktywne kotły grzewcze. Kotły po pierwszym myślniku są dostępne do realizacji ogrzewania, ale obecnie nie są potrzebne. Kotły za drugim myślnikiem są zablokowane (nie są dostępne dla regulatora Vitotronic 300-K do wytwarzania ciepła, np. ponieważ są wyłączone ). Kolejność pracy kotłów Kolejność pracy kotłów Kryteria wyboru kolejności pracy kotłów (np. stały kocioł wiodący, kocioł ostatni grzewczy) ustalane są przez specjalistęinstalatora podczas uruchamiania instalacji grzewczej. W ramach tych kryteriów można zmieniać kolejność pracy kotłów. Możliwy jest ew. brak nastawy kolejności pracy kotłów. Kolejność pracy kotłów nie musi odpowiadać rzeczywistej kolejności kotłów, ponieważ rzeczywista kolejność kotłów zależy od różnych czynników (np. usterek) i nastaw przeprowadzonych przez Państwa specjalistę-instalatora (np. blokad zależnych od temperatury). 33

34 Dalsze nastawy Przełącznik kolejności pracy kotłów (ciąg dalszy) Nacisnąć następujące przyciski na regulatorze Vitotronic 300-K: 1. M/N nacisnąć jednocześnie i przytrzymać przez ok. 2 s, aż do pojawienia się kolejności pracy kotłów. 2. a/b dla wymaganej kolejności pracy kotłów. 3. d aby potwierdzić. Ustawianie czasu zegarowego i daty Data i godzina są ustawione fabrycznie. Jeżeli instalacja grzewcza była wyłączona przez dłuższy czas, konieczne może być ustawienie daty i godziny. Nacisnąć następujące przyciski na regulatorze Vitotronic 300-K: 1. D aby wyświetlić ustawienia Godziny. 2. a/b aby ustawić wymaganą godzinę. 3. d aby potwierdzić, pojawia się Data. 4. a/b aby ustawić żądaną datę. Data Sb d aby potwierdzić. Godzina 34

35 Dalsze nastawy Ustawianie języka Nacisnąć następujące przyciski na regulatorze Vitotronic 300-K: 4. d aby potwierdzić. 1.!/?/, aby wybrać obieg grzewczy. 2. c Pojawia się nr odbiornika. 3. b aby wybrać żądany język. Polski i Ustawianie jednostki temperatury ( C/ F) Ustawienie fabryczne: C Nacisnąć następujące przyciski na regulatorze Vitotronic 100: 1. do dokonania ustawień, miga. 2. aby wybrać. 3. OK aby potwierdzić, miga. 4. / aby wyświetlić wymaganą jednostkę temperatury ( C lub F ). 5. OK do potwierdzenia, że nowa jednostka temperatury została zapisana. Przywracanie ustawień fabrycznych Wszystkie zmodyfikowane wartości dla każdego obiegu grzewczego można przywrócić do ustawień fabrycznych. Nacisnąć następujące przyciski na regulatorze Vitotronic 300-K: 1.!/?/, aby wybrać obieg grzewczy. 35

36 Dalsze nastawy Przywracanie ustawień fabrycznych (ciąg dalszy) 2. e dla ustawienia podstawowego 3. d aby potwierdzić. Zresetowane zostaną następujące ustawienia i wartości: Temp. wym. pomieszcz. Temperatura wymagana CWU Program czasowy ogrzewania pomieszczenia Program czasowy dla podgrzewu wody użytkowej Program czasowy dla pompy cyrkulacyjnej Tryb Party jest usuwany Tryb ekonomiczny jest usuwany Program wakacyjny jest usuwany Nachylenie i poziom krzywej grzewczej 36

37 Możliwości odczytu Odczyt informacji W zależności od przyłączonych urządzeń i dokonanych ustawień można sprawdzić aktualne temperatury i stany robocze. Możliwe odczyty w przypadku każdego pojedynczego kotła grzewczego Nacisnąć następujące przyciski na regulatorze Vitotronic 100: 1. do dokonania ustawień, miga. 2. aby wybrać. 3. OK aby potwierdzić. 4. / aby wybrać żądane informacje. 5. OK do potwierdzenia, jeśli wartość ma zostać zresetowana do 0 (patrz poniższa tabela), miga. 6. OK do potwierdzenia, że wartość została przywrócona. Przykład: Na wyświetlaczu pojawia się informacja 3 podająca temperaturę wody w kotle. Aktualna temperatura wody w kotle wynosi 65 C. C Tryb odczytu kończy się automatycznie po upływie 30 min lub po naciśnięciu. Informacje pokazują się w następującej kolejności: Wskazanie na wyświetlaczu Znaczenie Wskazówki 0 0 Numer kotła grzewczego Tylko w przypadku instalacji wielokotłowej 3 65 C Temperatura wody w kotle h Godziny pracy palnika Liczba godzin pracy (tylko wartości 1 przybliżone). Przycisk D resetuje licznik godzin pracy do Starty palnika Przycisk D resetuje licznik startów palnika do 0. 37

38 Możliwości odczytu Odczyt informacji (ciąg dalszy) Możliwe odczyty w przypadku instalacji grzewczej Nacisnąć następujące przyciski na regulatorze Vitotronic 300-K: 1.!/?/, aby wybrać obieg grzewczy. 2. c nr odbiornika. Nr użytkownika i a/b aby odczytać dalsze pozycje z listy. 4. d w celu zakończenia odczytu. Kolejność wyświetlania temperatur i stanów roboczych przy odczycie: Nr odbiornika Program wakacyjny jeżeli zdefiniowany Dzień wyjazdu Dzień powrotu Temp. zewnętrzna Kolejność pracy kotłów Wsp. temp. na zasilaniu jeżeli przyłączono czujnik Temp. kotła 1 4 (na kocioł grzewczy) Temperatura spalin jeżeli przyłączony jest czujnik temperatury spalin Czujnik 17A brak funkcji Czujnik 17B jeżeli czujnik jest przyłączony Temperatura CWU Temperatura ciepłej wody użytkowej Temp.CWU 1 temperatura ciepłej wody użytkowej, jeżeli przyłączone są 2 czujniki temperatury wody w podgrzewaczu Temp.CWU 2 temperatura ciepłej wody użytkowej, jeżeli przyłączone są 2 czujniki temperatury wody w podgrzewaczu Temperatura na zasilaniu w obiegu grzewczym z mieszaczem Norm. temp. pomieszcz. wartość wymagana Temp.pomieszcz. wartość rzeczywista, jeżeli przyłączone jest zdalne sterowanie Temp. CWU instalacji solarnej temperatura wody użytkowej przy eksploatacji solarnej Temp. kolektora w połączeniu z instalacją solarną Energia solarna wskazania w kwh, w połączeniu z instalacją solarną Godzina Data Palnik wł./wył. Wyjście 20 wł./wył. brak funkcji Wyjście 29 wł./wył. brak funkcji Wyjście 52 otw./zamk. 0 zamk. 1 do 99 (%) 100 otw. Pompa podgrzewacza wł./wył. Pompa cyrkul. wł./wył. pompa cyrkulacyjna Pompa C.O. wł./wył. pompa obiegu grzewczego Mieszacz otw./zamk. 0 zamk. 1 do 99 (%) 100 otw. 38

39 Możliwości odczytu Odczyt informacji (ciąg dalszy) Pompa obiegu solarnego wł./wył. w połączeniu z instalacją solarną Pompa obiegu solarnego...h godziny robocze pompy obiegu solarnego, w połączeniu z instalacją solarną Język Odczyt komunikatu o konserwacji Firma instalatorska może ustawić częstotliwość konserwacji dla każdego kotła grzewczego (w każdym regulatorze Vitotronic 100). Np. konserwacja palnika po 2500 godzinach pracy lub po 12 miesiącach. Jeśli instalacja grzewcza powinna zostać poddana konserwacji, na wyświetlaczu Vitotronic 100 miga symbol i pojawia się osiągnięta wartość częstotliwości konserwacji. Na regulatorze Vitotronic 300-K nie jest wyświetlany komunikat o konserwacji. Przykład: Wskaźnik serwisowy z częstotliwością konserwacji wynoszącą 2500 godzin pracy palnika: ë h Wskaźnik serwisowy z częstotliwością konserwacji wynoszącą 12 miesięcy: 1 ë u 2 Powiadomić firmę instalatorską i potwierdzić komunikat o konserwacji, naciskając OK. Jeśli konserwację można wykonać w późniejszym terminie, komunikat o konserwacji pojawia się ponownie po 7 dniach. Wyświetlanie potwierdzonego komunikatu o konserwacji na regulatorze Vitotronic 100 Nacisnąć i przytrzymać przez ok. 4 s przycisk OK. 39

40 Możliwości odczytu Odczyt zgłoszenia usterki Zgłoszenie usterki w regulatorze Vitotronic 300-K Czujnik zewnętrzny A Sygnalizator usterki B Symbol usterki Gdy w układzie grzewczym pojawi się usterka, jest ona sygnalizowana na wyświetlaczu oraz przez miganie czerwonego sygnalizatora usterki. Możliwe jest samodzielne odczytanie kodu usterki na wyświetlaczu i przekazanie go firmie instalatorskiej. Dzięki temu jej pracownicy będą mogli odpowiednio przygotować się do naprawy, a użytkownik nie ponosi dodatkowych kosztów. Nacisnąć następujące przyciski: 1. c w celu lokalizacji usterki. 2. a/b w celu wyświetlenia kolejnych kodów usterek, o ile jest ich więcej. 3. d w celu potwierdzenia wszystkich komunikatów o usterkach. C Numer usterki D Kod usterki 4. a/b dla Tak lub Nie. Za pomocą Potwierdzić? Tak dokonuje się potwierdzenia odczytania komunikatu o usterce. 5. d aby potwierdzić. W celu ponownego wywołania potwierdzonej usterki, nacisnąć następujące przyciski: 1. d naciskać przez ok. 2 s. 2. a/b aby wyświetlić potwierdzoną usterkę. Jeżeli usterka nie zostanie usunięta, o godzinie 7.00 następnego dnia ponownie pojawi się komunikat o usterce. Czerwony sygnalizator usterki miga tak długo, aż usterka zostanie usunięta. 40

41 Możliwości odczytu Odczyt zgłoszenia usterki (ciąg dalszy) Zgłoszenie usterki w regulatorze Vitotronic 100 Jeśli w instalacji grzewczej wystąpiły usterki, na wyświetlaczu miga symbol i pojawia się kod usterki. Ponadto miga czerwony sygnalizator usterki (patrz strona 11). Przykład: Wyświetlany kod usterki: 50 ã Wywołanie potwierdzonego zgłoszenia usterki Nacisnąć i przytrzymać przez ok. 4 s przycisk OK. Jeśli wystąpiło więcej zgłoszeń usterek, można je wywoływać kolejno za pomocą /. 1. Kod usterki należy przekazać firmie instalatorskiej. Dzięki temu pracownicy firmy będą mogli poczynić przygotowania do naprawy, a użytkownik nie poniesie dodatkowych kosztów. 2. Potwierdzić zgłoszenie usterki, naciskając OK. Na wyświetlaczu gaśnie symbol. Jeżeli zgłoszenia usterek powodowały włączenie urządzenia sygnalizacyjnego (np. sygnalizatora akustycznego), po zatwierdzeniu zgłoszenia usterki zostanie ono wyłączone. Jeśli usuniecie usterki można wykonać w późniejszym terminie, zgłoszenie usterki pojawia się ponownie następnego dnia. 41

42 Tryb kontrolny kominiarza Tryb kontrolny kominiarza Tryb kontrolny kominiarza może być aktywowany wyłącznie przez kominiarza podczas corocznej kontroli. Trybu kontrolnego kominiarza nie można aktywować centralnie za pośrednictwem regulatora Vitotronic 300-K, lecz trzeba go aktywować oddzielnie dla każdego obiegu grzewczego. Nacisnąć następujące przyciski na regulatorze Vitotronic 100: 1. do dokonania ustawień, miga. 2. aby wybrać. 3. OK aby potwierdzić, miga OFF. 4. aby wybrać ON. 5. OK aby potwierdzić. Tryb kontrolny kominiarza kończy się automatycznie po upływie 30 min. 42

43 Co robić gdy? Temperatura w pomieszczeniach za niska Przyczyna Instalacja grzewcza jest wyłączona, sygnalizator pracy (zielony) nie świeci Nieprawidłowo ustawiony regulator lub zdalne sterowanie. Tylko przy eksploatacji z pojemnościowym podgrzewaczem wody użytkowej: preferencja podgrzewu wody użytkowej (symbole wp na wyświetlaczu) Brak paliwa Sposób usunięcia Włączyć zasilanie 8 we wszystkich regulatorach Włączyć wyłącznik główny, jeżeli jest zainstalowany (na zewnątrz kotłowni) Sprawdzić bezpiecznik w rozdzielni elektrycznej i w razie potrzeby włączyć go (bezpiecznik domowy) W razie potrzeby sprawdzić i skorygować ustawienia: W każdym regulatorze Vitotronic 100: musi być ustawiony (patrz strona 15) W regulatorze Vitotronic 300-K: Program Ogrzewanie i ciepła woda musi być ustawiony dla kotła grzewczego (patrz strona 18) Temperatura pomieszczenia (patrz strona 17) Godzina (patrz strona 34) Program czasowy (patrz strona 19) Przebieg grzania w obiegu grzewczym (patrz strona 22) W module zdalnego sterowania: Program Ogrzewanie i ciepła woda musi być ustawiony dla kotła grzewczego (patrz strona 18) Temperatura pomieszczenia Godzina Program czasowy Odczekać, aż podgrzewacz wody użytkowej zostanie ogrzany (na wyświetlaczu gaśnie symbol p) Przy gazie płynnym: sprawdzić zapas paliwa i zamówić w razie potrzeby Przy gazie ziemnym: Otworzyć zawór odcinający gaz lub w razie potrzeby zasięgnąć informacji w zakładzie gazowniczym 43

44 Co robić gdy? Temperatura w pomieszczeniach za niska (ciąg dalszy) Przyczyna Usterka jest wyświetlana na regulatorze Vitotronic 300-K i czerwony sygnalizator usterki miga (patrz strona 40) Symbol jest wyświetlany na regulatorze Vitotronic 100. Symbol jest wyświetlany na regulatorze Vitotronic 100. Sposób usunięcia Odczytać rodzaj usterki (patrz strona 40) i powiadomić instalatora Nacisnąć przycisk R (patrz rysunek na stronie 9). Potwierdzić zgłoszenie usterki, naciskając OK (patrz strona 41). W przypadku ponownego wystąpienia usterki, kod usterki należy przekazać firmie instalatorskiej. Kod usterki należy przekazać firmie instalatorskiej. Potwierdzić zgłoszenie usterki, naciskając OK (patrz strona 41). Temperatura w pomieszczeniach za wysoka Przyczyna Nieprawidłowo ustawiony regulator lub zdalne sterowanie. Usterka jest wyświetlana na regulatorze Vitotronic 300-K i czerwony sygnalizator usterki miga (patrz strona 40) Symbol jest wyświetlany na regulatorze Vitotronic 100. Przycisk kontrolny kominiarza S ustawiony jest na h Sposób usunięcia W razie potrzeby sprawdzić i skorygować ustawienia: W regulatorze Vitotronic 300-K: Temperatura pomieszczenia (patrz strona 17) Godzina (patrz strona 34) Program czasowy (patrz strona 19) Przebieg grzania w obiegu grzewczym (patrz strona 22) W module zdalnego sterowania: Temperatura pomieszczenia Godzina Program czasowy Odczytać rodzaj usterki (patrz strona 40) i powiadomić instalatora Kod usterki należy przekazać firmie instalatorskiej. Potwierdzić zgłoszenie usterki, naciskając OK (patrz strona 41). Przestawić przycisk kontrolny kominiarza S na a (patrz strona 11) 44

45 Co robić gdy? Brak ciepłej wody Przyczyna Sposób usunięcia Instalacja grzewcza jest wyłączona, Włączyć zasilanie 8 we wszystkich sygnalizator pracy (zielony) nie świeci regulatorach Włączyć wyłącznik główny, jeżeli jest zainstalowany (na zewnątrz kotłowni) Sprawdzić bezpiecznik w rozdzielni elektrycznej i w razie potrzeby włączyć go (bezpiecznik domowy) Nieprawidłowo ustawiony regulator lub W razie potrzeby sprawdzić i skorygować zdalne sterowanie. ustawienia: W każdym regulatorze Vitotronic 100: musi być ustawiony (patrz strona 15) W regulatorze Vitotronic 300-K: Podgrzew wody użytkowej musi być aktywny (patrz strona 27) Temperatura ciepłej wody (patrz strona 27) Godzina (patrz strona 34) Program czasowy (patrz strona 28) W module zdalnego sterowania: Podgrzew ciepłej wody użytkowej musi być włączony Temperatura ciepłej wody użytkowej Godzina Program czasowy Brak paliwa Patrz strona 43 Usterka jest wyświetlana na regulatorze Vitotronic 300-K i czerwony sygnali- i powiadomić instalatora Odczytać rodzaj usterki (patrz strona 40) zator usterki miga (patrz strona 40) Symbol jest wyświetlany na regulatorze Vitotronic 100. Symbol jest wyświetlany na regulatorze Vitotronic 100. Nacisnąć przycisk R (patrz rysunek na stronie 9). Potwierdzić zgłoszenie usterki, naciskając OK (patrz strona 41). W przypadku ponownego wystąpienia usterki, kod usterki należy przekazać firmie instalatorskiej. Kod usterki należy przekazać firmie instalatorskiej. Potwierdzić zgłoszenie usterki, naciskając OK (patrz strona 41). 45

46 Co robić gdy? Temperatura ciepłej wody za wysoka Przyczyna Nieprawidłowe ustawienia regulatora Przycisk kontrolny kominiarza S ustawiony jest na h Sposób usunięcia Sprawdzić i w razie potrzeby skorygować temperaturę ciepłej wody (patrz strona 27) Przestawić przycisk kontrolny kominiarza S na a (patrz strona 11) OFF wyświetla się na regulatorze Vitotronic 100 Przyczyna Kocioł jest zablokowany dla kaskady Sposób usunięcia Kocioł powinien zostać uruchomiony przez firmę instalatorską Usterka wyświetla się na regulatorze Vitotronic 300-K Przyczyna Usterka w instalacji grzewczej Sposób usunięcia Postępować zgodnie z opisem na stronie 41. ã jest wyświetlany na regulatorze Vitotronic 100. Przyczyna Usterka w instalacji grzewczej Sposób usunięcia Postępować zgodnie z opisem na stronie 41. Konserwacja wyświetla się na regulatorze Vitotronic 300-K Przyczyna Nadszedł termin konserwacji ustawiony przez firmę instalatorską. Sposób usunięcia Postępować zgodnie z opisem na stronie

47 ë jest wyświetlany na regulatorze Vitotronic 100 Co robić gdy? Przyczyna Nadszedł termin konserwacji ustawiony przez firmę instalatorską. Sposób usunięcia Postępować zgodnie z opisem na stronie 39. Zdalne sterowanie wyświetla się na regulatorze Vitotronic 300-K Przyczyna Do obiegu grzewczego przyłączone jest zdalne sterowanie Sposób usunięcia Ustawień bądź odczytów należy dokonać na module zdalnego sterowania (patrz oddzielna instrukcja obsługi) Przełączanie z zewnątrz wyświetlane jest na regulatorze Vitotronic 300-K Przyczyna Sposób usunięcia Program roboczy ustawiony na regulatorze, został przełączony przez zewnętrzne nie programu roboczego zostało wcześ- Ingerencja nie jest konieczna. Przełącze- urządzenie sterujące niej wprowadzone ręcznie. Sterowanie centralne wyświetla się na regulatorze Vitotronic 300-K Przyczyna Nastawa programu roboczego i wakacyjnego przejmowana jest z obiegu grzewczego, dla którego ustawiono Sterowanie centralne Sposób usunięcia Funkcja specjalna wyświetla się na regulatorze Vitotronic 300-K Przyczyna Aktywna jest funkcja suszenia jastrychu Sposób usunięcia Odczekać do chwili zakończenia funkcji 47

48 Co robić gdy? Bez funkcji wyświetla się na regulatorze Vitotronic 300-K Przyczyna Do wciśniętego przycisku nie jest przyporządkowana żadna funkcja lub można ją ustawić jedynie na module zdalnego sterowania. Sposób usunięcia 48

49 Czyszczenie Urządzenia można czyścić używając dostępnych w handlu środków czyszczących (z wyjątkiem środków do szorowania). Przegląd techniczny i konserwacja Utrzymywanie w dobrym stanie technicznym Utrzymywanie w dobrym stanie technicznym Przegląd i konserwacja instalacji grzewczych regulowana jest przepisami rozporządzenia dot. oszczędzania energii oraz normami DIN 4755, DVGW-TRGI 2008 i DIN Regularnie przeprowadzana konserwacja gwarantuje bezusterkową, energooszczędną, przyjazną dla środowiska i bezpieczną eksploatację grzewczą. Instalacja grzewcza raz do roku powinna być poddana konserwacji przez autoryzowaną firmę instalatorską. W tym celu najkorzystniej jest zawrzeć umowę dot. konserwacji i przeglądu technicznego z autoryzowanym instalatorem urządzeń grzewczych. Kocioł grzewczy Wraz z rosnącym zabrudzeniem kotła grzewczego wzrasta temperatura spalin, a tym samym straty energii. Z tego względu raz do roku należy przeprowadzić czyszczenie kotła grzewczego. Czyszczenie pojemnościowego podgrzewacza ciepłej wody użytkowej wewnątrz, włącznie z przyłączami wody użytkowej, może wykonywać tylko autoryzowany instalator urządzeń grzewczych. W przypadku, gdy na zasilaniu podgrzewacza zimną wodą znajduje się urządzenie do uzdatniania wody (np. śluza lub wtryskiwacz), wkład musi zostać wymieniony w przewidzianym terminie. W tym przypadku prosimy o przestrzeganie wskazówek producenta. Dodatkowo w przypadku podgrzewacza Vitocell 100: Zaleca się przeprowadzenie raz do roku przez autoryzowanego instalatora urządzeń grzewczych kontroli działania anody magnezowej. Kontrolę działania anody można wykonywać nie przerywając eksploatacji. Instalator powinien zmierzyć prąd ochronny przy pomocy przyrządu do kontroli anod. Pojemnościowy podgrzewacz wody (jeżeli jest zainstalowany) Zgodnie z normą DIN i EN 806 należy poddać podgrzewacz konserwacji lub czyszczeniu najpóźniej w dwa lata po uruchomieniu, a następnie w razie potrzeby. 49

50 Utrzymywanie w dobrym stanie technicznym Utrzymywanie w dobrym stanie technicznym (ciąg dalszy) Zawór bezpieczeństwa (podgrzewacz ciepłej wody użytkowej) Co pół roku użytkownik lub autoryzowany instalator urządzeń grzewczych ma obowiązek sprawdzać za pomocą sprężonego powietrza prawidłowe działanie zaworu bezpieczeństwa. Istnieje niebezpieczeństwo zanieczyszczenia gniazda zaworu (patrz instrukcja producenta zaworu). Filtr wody użytkowej (jeżeli jest zainstalowany) Ze względów higieny postępować w następujący sposób: w filtrach nie nadających się do przepłukiwania powrotnego należy co 6 miesięcy wymieniać wkładkę filtra (kontrola wzrokowa co 2 miesiące). Filtry z przepłukiwaniem powrotnym należy przepłukiwać co 2 miesiące. 50

51 Załącznik Objaśnienia terminów Praca z obniżeniem temperatury (zredukowana eksploatacja grzewcza) Patrz Zredukowana eksploatacja grzewcza. Program roboczy Za pomocą programu roboczego można określić, czy włączone będzie ogrzewanie pomieszczeń i podgrzew wody użytkowej czy tylko podgrzew wody użytkowej. Można także określić, czy ogrzewanie zostanie wyłączone z zastosowaniem zabezpieczenia przed zamarzaniem. Możliwy jest wybór następujących programów roboczych: Ogrzewanie i ciepła woda Pomieszczenia są ogrzewane, woda użytkowa jest podgrzewana (eksploatacja w zimie). Tylko ciepła woda Woda użytkowa jest podgrzewana, brak ogrzewania pomieszczeń (eksploatacja w lecie). Wyłączenie instalacji Zabezpieczenie przed zamarzaniem kotła grzewczego i podgrzewacza wody użytkowej jest aktywne, ogrzewanie pomieszczeń wyłączone, podgrzew wody użytkowej wyłączony. Program roboczy do ogrzewania pomieszczeń bez podgrzewu wody użytkowej nie jest dostępny do wyboru. Jeżeli ogrzewane są pomieszczenia, z reguły potrzebna jest także ciepła woda (eksploatacja w zimie). Jeżeli ogrzewane mają być tylko pomieszczenia, należy wybrać program roboczy Ogrzewanie i ciepła woda i ustawić temperaturę ciepłej wody na wartość 10 C (patrz strona 32). Dzięki temu woda użytkowa nie jest bez potrzeby podgrzewana, a zabezpieczenie podgrzewacza wody użytkowej przed zamarzaniem jest zapewnione. Status roboczy W programie roboczym Ogrzewanie i ciepła woda status roboczy standardowa eksploatacja grzewcza (patrz strona 54) zmienia się na status roboczy zredukowana eksploatacja grzewcza (patrz strona 55) i odwrotnie. Czasy zmiany statusów roboczych określa się przy ustawianiu programu czasowego. Zestaw uzupełniający dla obiegu grzewczego z mieszaczem Podzespół (wyposażenie dodatkowe) do regulacji obiegu grzewczego z mieszaczem. Patrz Mieszacz. 51

52 Załącznik Objaśnienia terminów (ciąg dalszy) Krzywa grzewcza Krzywe grzewcze obrazują związek między temperaturą zewnętrzną, temperaturą pomieszczenia (wartość wymagana), temperaturą wody w kotle lub na zasilaniu (obiegu grzewczego). Im niższa temperatura zewnętrzna, tym wyższa temperatura wody w kotle lub na zasilaniu (obiegu grzewczego). Aby dla każdej temperatury zewnętrznej zagwarantować wystarczająco dużo energii cieplnej przy minimalnym zużyciu paliwa, konieczne jest uwzględnienie właściwości budynku i instalacji grzewczej. W tym celu firma instalatorska ustawia krzywą grzewczą. Jeżeli w posiadanej instalacji grzewczej dostępne są obiegi grzewcze z mieszaczem, temperatura wody na zasilaniu dla obiegu grzewczego bez mieszacza jest wyższa o ustawioną różnicę od temperatury wody na zasilaniu dla obiegów grzewczych z mieszaczem. Podane krzywe grzewcze obowiązują przy następujących ustawieniach: Poziom krzywej grzewczej = 0 Normalna temperatura pomieszczenia (wartość wymagana) = 20ºC Temperatura wody w kotle lub Temperatura na zasilaniu w C Temperatura wymagana pomies ,0 3,2 3,4 2,6 2,8 2,4 2,2 2,0 Nachylenie 1,8 1,6 1,4 1,2 1,0 0,8 0,6 0,4 0,2 C B A Temperatura zewnętrzna w C 52

53 Załącznik Objaśnienia terminów (ciąg dalszy) Przykład: Dla temperatury zewnętrznej wyn. 14 C: A Instalacja ogrzewania podłogowego, nachylenie 0,2 do 0,8 B Ogrzewanie niskotemperaturowe, nachylenie 0,8 do 1,6 C Instalacja grzewcza o temperaturze wody w kotle powyżej 75 C, nachylenie 1,6 do 2,0 Fabrycznie ustawiono nachylenie = 1,4 i poziom = ,5 Temperatura zasilania w C A B 1,4 35 Temp. wym. pomiesz. 5 w C C Temp. zewnętrzna w C 0,2-20 A Zmiana nachylenia: Stromość krzywej grzewczej zmienia się. B Zmiana poziomu: Krzywe grzewcze przesuwane są równolegle w kierunku pionowym. C Zmiana normalnej temperatury pomieszczenia (wartość wymagana): Krzywe grzewcze są przesuwane wzdłuż osi wymaganej temperatury pomieszczenia. 53

54 Załącznik Objaśnienia terminów (ciąg dalszy) Obieg grzewczy Obieg grzewczy to zamknięty obieg pomiędzy kotłem grzewczym a grzejnikami, przez który przepływa woda grzewcza. W jednej instalacji grzewczej dostępnych jest kilka obiegów grzewczych, np. jeden obieg grzewczy dla pomieszczeń mieszkania głównego i jeden obieg grzewczy dla pomieszczeń mieszkania dodatkowego. Pompa obiegu grzewczego Pompa obiegowa do obiegu wody grzewczej w obiegu grzewczym. Temperatura rzeczywista Aktualna temperatura w momencie odczytu; np. rzeczywista temperatura ciepłej wody. Mieszacz Mieszacz miesza wodę ogrzewaną w kotle grzewczym ze schłodzoną wodą powracającą z obiegu grzewczego. Woda dogrzana w ten sposób, zgodnie z zapotrzebowaniem tłoczona jest do obiegu grzewczego za pomocą pompy obiegu grzewczego. Regulator dostosowuje za pośrednictwem mieszacza temperaturę obiegu grzewczego do różnych warunków, np. do zmienionej temperatury zewnętrznej. Standardowa eksploatacja grzewcza W okresach, w których mieszkańcy przebywają w domu w ciągu dnia, pomieszczenia ogrzewane są w standardowej eksploatacji grzewczej. Okresy takie określane są w programie czasowym do ogrzewania pomieszczeń. W takich okresach pomieszczenia ogrzewane są z normalną temperaturą pomieszczenia. Normalna temperatura pomieszczenia W okresach, w których mieszkańcy przebywają w domu w ciągu dnia, ustawiana jest normalna temperatura pomieszczenia (patrz strona 17). Eksploatacja z zasysaniem powietrza do spalania z kotłowni Powietrze do spalania zasysane jest z pomieszczenia, w którym ustawiony jest kocioł grzewczy. Eksploatacja z zasysaniem powietrza do spalania z zewnątrz Powietrze do spalania zasysane jest spoza budynku. Wyłączenie na noc Patrz Zredukowana eksploatacja grzewcza. 54

55 Załącznik Objaśnienia terminów (ciąg dalszy) Zredukowana eksploatacja grzewcza W okresach nieobecności lub w nocy pomieszczenia ogrzewane są w zredukowanej eksploatacji grzewczej (praca z obniżeniem temperatury). Okresy takie określane są w programie czasowym do ogrzewania pomieszczeń. W takich okresach pomieszczenia ogrzewane są ze zredukowaną temperaturą pomieszczenia. Zredukowana temperatura pomieszczenia W okresach nieobecności w domu lub w nocy ustawiana jest zredukowana temperatura pomieszczenia (patrz strona 17). Patrz również Zredukowana eksploatacja grzewcza. Zawór bezpieczeństwa Urządzenie zabezpieczające, które musi zostać zamontowane przez firmę instalatorską w przewodzie zimnej wody. Zawór bezpieczeństwa otwiera się automatycznie, aby ciśnienie w podgrzewaczu wody użytkowej nie wzrosło zbyt wysoko. Pompa obiegu solarnego Dotyczy instalacji solarnych. Pompa obiegu solarnego przetłacza schłodzony czynnik grzewczy z wymiennika ciepła podgrzewacza wody użytkowej do kolektorów. Temperatura wymagana Ustawiona temperatura, która powinna zostać osiągnięta; np. wymagana temperatura ciepłej wody. Eksploatacja w lecie Program roboczy Tylko ciepła woda. Podczas ciepłej pory roku, tj. kiedy pomieszczenia nie muszą być ogrzewane, możliwe jest wyłączenie eksploatacji grzewczej. Kocioł grzewczy nadal pracuje w celu podgrzewania wody użytkowej. Pompa ładująca podgrzewacza Pompa obiegowa do podgrzewu wody użytkowej w podgrzewaczu wody użytkowej. Filtr wody użytkowej Urządzenie oczyszczające wodę użytkową z substancji stałych. Filtr wody użytkowej wbudowany jest do przewodu zimnej wody przed wejściem do podgrzewacza wody użytkowej lub podgrzewacza przepływowego. Eksploatacja pogodowa W przypadku eksploatacji pogodowej temperatura na zasilaniu wody w kotle jest regulowana w zależności od temperatury zewnętrznej. Dzięki temu wytwarzana jest wyłącznie energia cieplna wymagana do tego, aby pomieszczenia zostały ogrzane do ustawionej temperatury wymaganej. 55

56 Załącznik Objaśnienia terminów (ciąg dalszy) Temperatura zewnętrzna rejestrowana jest przez czujnik umieszczony na zewnątrz budynku i przekazywana do regulatora. Pompa cyrkulacyjna Pompa cyrkulacyjna pompuje ciepłą wodę do przewodu obiegowego pomiędzy podgrzewaczem wody użytkowej a punktami poboru (np. zaworem wody). Dzięki temu w punkcie poboru bardzo szybko dostępna jest ciepła woda. 56

57 Wykaz haseł Wykaz haseł A Awaria prądu...7 B Bezpiecznik...11 C Co należy robić?...43, 45 Cykl łączeniowy Ogrzewanie pomieszczenia, ustawianie...19 Ogrzewanie pomieszczenia, usuwanie...20 Podgrzew wody użytkowej, ustawianie...28 Podgrzew wody użytkowej, usuwanie...30 Podgrzew wody użytkowej z pompą cyrkulacyjną, ustawianie...31 Pompa cyrkulacyjna, usuwanie...32 Czasy ogrzewania...19 Częstotliwość konserwacji w godzinach pracy Symbol...10 Czyszczenie...49 D Dalsze ustawienia Symbol...9 Data...7 E Ekran podstawowy...9 Eksploatacja grzewcza Standardowa...54 Standardowy...17 Ustawianie...18 Zredukowana...17, 55 Eksploatacja pogodowa...55 Eksploatacja w lecie...23, 51, 55 Eksploatacja w zimie...51 Eksploatacja z zasysaniem powietrza do spalania z kotłowni...54 Eksploatacja z zasysaniem powietrza do spalania z zewnątrz...54 Elementy obsługowe...8, 11 F Filtr...55 Filtr wody użytkowej...55 Funkcja energooszczędna Program wakacyjny...25 Tryb ekonomiczny...25 Wybór...25 Zakończenie programu wakacyjnego...26 Zakończenie trybu ekonomicznego 25 Funkcja komfortowa Wybór...24 Zakończenie...24 Funkcja specjalna...47 G Godzina...7 Czasy ogrzewania...19 Podgrzew wody użytkowej...28 Pompa cyrkulacyjna...31 I Informacja Symbol...9 Informacje Odczyt...37 Instalacja grzewcza włączanie...14 Wyłączanie...14 Instalacje wielokotłowe Numer kotła...9 J Jednostka temperatury

58 Wykaz haseł Wykaz haseł (ciąg dalszy) K Komunikat o konserwacji Odczyt...39 Potwierdzanie...39 Symbol...10 Wyświetlanie (potwierdzony)...39 Konserwacja 46, 47, 49 ë...46, 47 Kontrola zabezpieczenia przed zamarzaniem 14 Symbol...10 Symbol programu roboczego...10 Krzywa grzewcza...11 Objaśnienie...52 Zmiana nachylenia...21 Zmiana poziomu...21 L Lampki (diody)...11 Lokalizacja usterki...40 M Manometr...14 Menu...9 Mieszacz...12, 54 Moduł obsługowy...8 N Nachylenie...52 Normalna temperatura pomieszczenia...17 Normalna temperatura pomieszczenia (temp. dzienna)...11 Normalna temperatura pomieszczenia (temperatura dzienna)...6 Numer kotła...9 Numer kotła grzewczego...9 O Obieg grzewczy...54 Obieg grzewczy z mieszaczem...51 Objaśnienia terminów...51 Obsługa 8 Elementy obsługowe...8 Sposób obsługi...8 Obsługa podstawowa...8 Odbiornik sygnałów radiowych...12 Odczyt Informacje...37 Komunikat o konserwacji...39 Stany robocze...37 Temperatury...37 Zgłoszenie usterki...40 Odczyt stanów roboczych...37 Odczyt temperatur rzeczywistych...38 Odczyt temperatury rzeczywistej...37 Ogrzewanie Bez podgrzewu wody użytkowej...32 Ogrzewanie i ciepła woda...6 Ogrzewanie i ciepła woda użytkowa..11 Ogrzewanie pomieszczenia Program czasowy...19 Program roboczy...18 Temperatura pomieszczenia...17 Ustawienia fabryczne...6 Usuwanie cyklu łączeniowego...20 Wyłączanie...23 Ogrzewanie pomieszczeń Symbol eksploatacji grzewczej...10 Symbol programu roboczego...10 Temperatura pomieszczenia...17 Wymagane ustawienia...17 Oszczędność energii Program wakacyjny...25 Tryb ekonomiczny...25 P Palnik 12 Symbol...10 Pierwsze uruchomienie

59 Wykaz haseł Wykaz haseł (ciąg dalszy) Podgrzew wody użytkowej 6 Niezbędne ustawienia...27 Program czasowy...28 Program czasowy dla pompy cyrkulacyjnej...31 Program roboczy...27 Temperatura ciepłej wody...27 Ustawienia fabryczne...6 Włączanie...27 Wyłączanie...32 Podgrzew wody użytkowej bez programu czasowego...31 Podświetlenie przycisków...13 Pompa Cyrkulacja...56 Obieg grzewczy...54 Obieg solarny...55 Podgrzewacz...55 Pompa cyrkulacyjna 56 Program czasowy...31 Usuwanie cyklu łączeniowego...32 Pompa ładująca podgrzewacza...55 Pompa obiegu grzewczego 12, 54 Symbol...10 Pompa obiegu solarnego...55 Pompa podgrzewacza...12 Potwierdzenie zgłoszenia usterki...40 Poziom...52 Praca z obniżeniem temperatury. 51, 55 Program czasowy Do ogrzewania pomieszczenia...6 Do ogrzewania pomieszczeń...11 Do podgrzewu wody użytkowej...11 Ogrzewanie pomieszczenia, ustawianie...19 Ogrzewanie pomieszczeń...19 Podgrzew ciepłej wody użytkowej..30 Podgrzewu wody użytkowej...6 Podgrzew wody użytkowej, ustawianie...28 Podgrzew wody użytkowej z pompą cyrkulacyjną, ustawianie...31 Pompy cyrkulacyjnej...6, 11 Program roboczy 51 Do ogrzewania pomieszczenia...18 Podgrzew wody użytkowej...27 Symbol...10 Tylko ciepła woda...55 Program roboczy Vitotronic Program wakacyjny...25 Przerwanie...26 Usuwanie...26 Przegląd techniczny...49 Przełączanie programów roboczych..47 Przełączanie z zewnątrz...47 Przełącznik kolejności pracy kotłów...33 Przestawienie czasu letniego...6 Przestawienie czasu zimowego...6 Przestawienie czasu zimowego/ letniego...6 Przyciski podświetlane...13 Przycisk kontrolny kominiarza...11 Przywracanie danych...37 Przywracanie ustawień fabrycznych..35 Przywracanie wartości godzin pracy..37 Przywracanie wartości startów palnika...37 Przywracanie wartości zużycia paliwa...37 R Regulator sterowany temperaturą pomieszczenia...8 Reset 35 Symbol...10 S Słownik...51 Sposób obsługi...8 Standardowa eksploatacja grzewcza...17, 54 Standardowy tryb grzewczy...6 Status roboczy...51 Sterowanie centralne...47 Sygnalizator pracy...9, 11 59

60 Wykaz haseł Wykaz haseł (ciąg dalszy) Sygnalizator usterki...9, 11 Symbole...9, 12 T Temperatura Ciepła woda...27 Normalna temperatura pomieszczenia...17 Odczyt...37 Symbol...10 Temperatura pomieszczenia...17 Temperatura rzeczywista...54 Temperatura wymagana...55 Zredukowana temperatura pomieszczenia...17 Temperatura ciepłej wody Ustawianie...27 Temperatura ciepłej wody użytkowej Odczyt...38 Temperatura dzienna (normalna temp. pomieszczenia)...11 Temperatura dzienna (normalna temperatura pomieszczenia)...6 Temperatura nocna (zredukowana temperatura pomieszczenia)...6 Temperatura pomieszczenia Normalna...54 Przy wyłączeniu na noc...17 Standardowej eksploatacji grzewczej...17 Ustawianie...17 Ustawienia dla trybu dziennego...17 Zredukowana...55 Zredukowanej eksploatacji grzewczej...17 Z regulatorem sterowanym temperaturą pomieszczenia...17 Temperatura rzeczywista...54 Temperatura wymagana...55 Tryb automatyczny...30 Tryb dzienny...54 Tryb ekonomiczny...25 Zakończenie...25 Tryb kontrolny...42 Tryb kontrolny kominiarza 42 Symbol...9 Tryb Party...24 Tylko ogrzewanie...32 U Umowa konserwacyjna...49 Urlop...25 Uruchomienie...6, 14 Ustawianie/zmiana czasu zegarowego...34 Ustawianie/zmiana daty...34 Ustawianie programów dla pompy cyrkulacyjnej...31 Do ogrzewania pomieszczenia...19 Do podgrzewu wody użytkowej...28 Ustawienia Dla podgrzewu wody użytkowej...27 Do ogrzewania pomieszczeń...17 Ustawienia fabryczne...6 Ustawienie fabryczne Symbol...10 Ustawienie podstawowe...11, 35 Usterka 44, 45, 46 ã...44, 45, 46 E...44, 45 Usuwanie usterek...45 Usuwanie usterki...43 Utrzymywanie w dobrym stanie technicznym

61 Wykaz haseł Wykaz haseł (ciąg dalszy) W Włączanie Eksploatacja w lecie...23 Funkcja energooszczędna...25 Funkcja komfortowa...24 Instalacja grzewcza...14 Kocioł grzewczy...14 Kontrola zabezpieczenia przed zamarzaniem...14 Podgrzew wody użytkowej...27 Wyłączenie instalacji...14, 23 Włączanie urządzenia...14 Wskazówki dotyczące czyszczenia...49 Wskaźnik ciśnienia...9 Wskaźniki...11 Wybór obiegu grzewczego...11, 13 Wyłączanie Funkcja komfortowa...24 Instalacja grzewcza bez zabezpieczenia przed zamarzaniem...16 Instalacja grzewcza z kontrolą zabezpieczenia przed zamarzaniem...14 Kocioł grzewczy bez zabezpieczenia przed zamarzaniem...16 Ogrzewanie pomieszczenia...23 Podgrzew wody użytkowej...32 Tryb ekonomiczny...25 Wyłączanie instalacji grzewczej...14 Wyłączenie Program wakacyjny...26 Wyłączenie instalacji 14, 23, 32, 51 Symbol...10 Wyłączenie na noc...54 Wyłączenie z eksploatacji...16 Wyłącznik zasilania...9, 11, 14, 16 Z Zabezpieczenie przed zamarzaniem...6, 15, 23, 32 Ustawienia fabryczne...6 Zakończenie Funkcja komfortowa...24 Podgrzew wody użytkowej...32 Program wakacyjny...26 Tryb ekonomiczny...25 Zawór bezpieczeństwa...55 Zdalne sterowanie...8, 47 Zestaw uzupełniający...51 Zgłoszenie ukończenia prac...6 Zgłoszenie usterki Odczyt...40 Potwierdzanie...40 Symbol...10 Wywoływanie (potwierdzone)...41 Zmiana czasów ogrzewania...19 Zmiana nachylenia...21 Zmiana poziomu...21 Zmiana przebiegu grzania...21 Zredukowana eksploatacja grzewcza...6, 55 Zredukowana temperatura pomieszczenia...11, 17, 55 Zredukowana temperatura pomieszczenia (wyłączenie na noc)

62 62

63 63

64 Certyfikacja Wydrukowano na papierze ekologicznym, wybielonym i wolnym od chloru Osoba kontaktowa W przypadku pytań lub konieczności wykonania prac konserwacyjnych i naprawczych przy instalacji grzewczej prosimy zwrócić się do firmy instalatorskiej lub serwisowej. Adresy najbliższych firm serwisowych znajdują się np. w internecie na stronie 64 Viessmann Sp. z o.o. ul. Gen. Ziętka Mysłowice tel.: (0801) (32) mail: serwis@viessmann.pl Zmiany techniczne zastrzeżone!
