VIESMANN. Instrukcja obsługi VITOTRONIC 100. dla użytkownika instalacji. Instalacja grzewcza z elektronicznym regulatorem obiegu kotła

Transkrypt

1 Instrukcja obsługi dla użytkownika instalacji VIESMANN Instalacja grzewcza z elektronicznym regulatorem obiegu kotła VITOTRONIC 100 2/2005 Proszę zachować!

2 Wskazówki bezpieczeństwa Dla Państwa bezpieczeństwa Prosimy o dokładne przestrzeganie wskazówek bezpieczeństwa w celu wykluczenia ryzyka utraty zdrowia oraz powstania szkód materialnych. Objaśnienie wskazówek bezpieczeństwa! Niebezpieczeństwo Ten znak ostrzega przed niebezpieczeństwem zranienia. Uwaga Ten znak ostrzega przed stratami meterialnymi i zanieczyszczeniem środowiska. Wskazówka Tekst oznaczony słowem wskazówka zawiera pomocne dodatkowe informacje. Przeznaczenie Niniejsza instrukcja obsługi skierowana jest do osób obsługujących instalację grzewczą. Niebezpieczeństwo Niefachowo przeprowadzone prace przy instalacji grzewczej mogą doprowadzićdo wypadków zagrażających życiu. & Prace przy instalacji gazowej może wykonywać wyłącznie instalator posiadający odpowiednie uprawnienia zakładu gazowniczego. & Pracenapodzespołach elektrycznych mogą być wykonywane tylko przez wykwalifikowany personel. Jeżeli występuje zapach gazu Niebezpieczeństwo Ulatniający się gaz może doprowadzić do eksplozji, a w jej następstwie spowodować ciężkie obrażenia. & Nie palić! Unikać otwartego ognia i tworzenia się iskier. Pod żadnym pozorem nie włączać ani nie wyłączać oświetlenia i urządzeń elektrycznych. & Otworzyć okna i drzwi. & Zamknąć zawór odcinający gaz. & Ewakuować osoby z obszaru zagrożenia. & Przestrzegać przepisów bezpieczeństwa eksploatacji wewnętrznych instalacji gazowych. & Po opuszczeniu obszaru zagrożonego wybuchem zawiadomić firmę instalatorską oraz pogotowie gazowe. Jeżeli występuje zapach spalin Niebezpieczeństwo Spaliny mogą powodować zatrucia zagrażające życiu i zdrowiu. & Wyłączyć instalację grzewczą. & Przewietrzyć pomieszczenie. & Zamknąć drzwi prowadzące do pomieszczeń mieszkalnych. 2

3 Wskazówki bezpieczeństwa Dla Państwa bezpieczeństwa (ciąg dalszy) Zachowanie w razie pożaru Niebezpieczeństwo Podczas pożaru istnieje niebezpieczeństwo poparzenia i eksplozji. & Wyłączyć instalację grzewczą. & Zamknąć zawory odcinające dopływ paliwa. & Używać tylko atestowanych gaśnic klasy pożarowej ABC. Wymogi dotyczące kotłowni! Uwaga Nieodpowiednie warunki otoczenia mogą spowodować uszkodzenie instalacji grzewczej i zagrozić bezpieczeństwu eksploatacji. & Zapewnić temperaturę otoczenia między 0 C i 35 C. & Powietrze w kotłowni nie może być zanieczyszczone przez chlorowco-alkany (zawarte np. w aerozolach, farbach, rozpuszczalnikach i środkach czyszczących); unikać silnego zapylenia (np. wskutek prac szlifierskich). & Unikać długotrwałej wysokiej wilgotności powietrza (np. wskutek częstego suszenia prania). & Nie zamykać istniejących otworów nawiewnych. Elementy dodatkowe, części zamienne i szybkozużywalne! Uwaga Elementy, które nie zostały sprawdzone w połączeniu z instalacją grzewczą, mogą spowodować jej uszkodzenie lub zakłócić prawidłowe funkcjonowanie. Montażu lub wymiany może dokonywać tylko firma specjalistyczna. 3

4 Spis treści Spis treści Informacje wstępne Pierwsze uruchomienie... 6 Instalacja grzewcza jest nastawiona fabrycznie... 6 Miejsce obsługi Przegląd elementów obsługowych i wskaźnikowych... 7 & Otwieranie regulatora... 7 & Funkcje... 8 & Symbolenawyświetlaczu... 9 Włączenie i wyłączenie Uruchomienie instalacji grzewczej Wyłączenie instalacji grzewczej Włączenie obiegu grzewczego i podgrzewania c.w.u Wyłączenie obiegu grzewczego i podgrzewania c.w.u Włączenie tylko ciepłej wody Wyłączenie ciepłej wody Regulacja temperatury pomieszczeń & Nastawa temperatury wody w kotle Nastawienie ciepłej wody Nastawienie ciepłej wody użytkowej Dalsze ustawienia Przywrócenie nastawy podstawowej Możliwości odczytu Odczyt temperatur i stanów roboczych Odczytywanie rodzaju usterki Co robić? W pomieszczeniach jest za zimno W pomieszczeniach jest za ciepło Brak ciepłej wody Ciepła wodajestzagorąca Zamawianie oleju opałowego Zamawianie oleju opałowego & Dodatki uszlachetniające & Dodatki polepszające spalanie & Biopaliwa

5 Spis treści Spis treści (ciąg dalszy) Konserwacja Czyszczenie Przegląd i konserwacja Porady dotyczące oszczędzania energii Wykaz haseł

6 Informacje wstępne Pierwsze uruchomienie Pierwsze uruchomienie i dostrojenie regulatora do warunków lokalnych i uwarunkowań budowlanych musi zostać przeprowadzone przez firmę instalatorską. Użytkownik nowego urządzenia grzewczego jest zobowiązany niezwłocznie zgłosić tenfaktwewłaściwym zakładzie kominiarskim. Rejonowy zakład kominiarski udziela również informacji odnośnie dalszych czynności, jakie należy przeprowadzić w instalacji (np. regularne pomiary, czyszczenie). Instalacja grzewcza jest nastawiona fabrycznie Regulator jest ustawiony fabrycznie na pracę wtrybie Ogrzewanie i ciepła woda, tzn.może odbywać się ogrzewanie pomieszczeń i podgrzew wody użytkowej (jeżeli jest zainstalowany pojemnościowy podgrzewacz wody). Instalacja grzewcza jest dzięki temu gotowa do pracy. Nastawę podstawową można zmieniać według indywidualnych potrzeb. Wskazówka Przerwy w dostawie prądu nie powodują utraty danych w pamięci urządzenia. 6

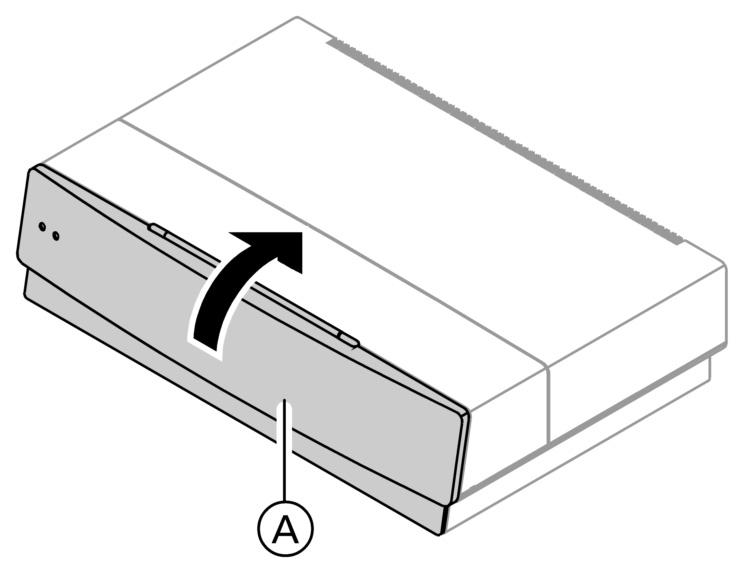

7 Miejsce obsługi Przegląd elementów obsługowych i wskaźnikowych Instalację grzewczą, zwyjątkiem temperatury pomieszczenia, ustawia się centralnie w module obsługowym. Temperaturę pomieszczenia ustawia się na termostacie pomieszczenia. Instrukcja obsługi termostatu pomieszczenia Otwieranie regulatora A Klapa osłonowa B Skrócona instrukcja obsługi Otworzyć klapę osłonową do góry. Na wewnętrznej stronie klapy osłonowej znajduje się skrócona instrukcja obsługi. Za pomocą skróconej instrukcji obsługi można przeprowadzić ważniejsze etapy obsługi. 7

8 Miejsce obsługi Przegląd elementów obsługowych i... (ciąg dalszy) Funkcje A Sygnalizator usterki (czerwony) (strona 18) B Symbol roboczy (zielony) (strona 10) C Pole obsługi: O Wymagana temperatura wody w kotle (strona 14) F Temperatura wymagana wody użytkowej (strona 15) O+F Funkcja kontrolna kominiarza S (tylko dla wykwalifikowanego personelu) K Wyłączenie instalacji (strona 10) L Tylko ciepła woda (strona 12) G Ogrzewanie i ciepła woda (strona 11) b/a Nastawa wartości d Potwierdzenie c Informacja e Nastawa podstawowa (Reset) D Bezpieczenik F1 E Wyłącznik zasilania (strona 10) F Odblokowanie po przekroczeniu temperatury 8

9 Miejsce obsługi Przegląd elementów obsługowych i... (ciąg dalszy) Symbolenawyświetlaczu Symbole nie są wyświetlane stale, lecz w zależności od wersji instalacji oraz stanu roboczego. Migające wartości na wyświetlaczu wskazują na możliwość dokonania zmian. r Pomieszczenia są ogrzewane rp Pracuje pompa obiegu grzewczego w Uaktywniony podgrzew ciepłej wody użytkowej wp Pracuje pompa obiegowa ogrzewania podgrzewacza A U i S P Palnik Wł. Zgłoszenie usterki Informacja Funkcja kontrolna kominiarza Wł. Strzałka wskazująca podczas odczytu 9

10 Włączenie i wyłączenie Uruchomienie instalacji grzewczej 1. Sprawdzić ciśnienie w instalacji grzewczej na manometrze A: jeżeli wskazówka znajduje się poniżej czerwonego oznakowania, ciśnienie w instalacji jest za niskie. Należy wówczas uzupełnić poziom wody lub powiadomić firmę instalatorską. 2. Otworzyć zawory odcinające przewody oleju (przy zbiorniku i filtrze) lub zawór odcinający gaz. 3. Włączyć napięcie zasilania; np. za pomocą oddzielnego bezpiecznika lub wyłącznika głównego. 4. Włączyć wyłącznik zasilania 8 (patrz strona 8). Zielona lampka (symbol roboczy) zapala się. Po krótkiej chwili na wyświetlaczu pojawia się temperatura wody w kotle. Instalacja grzewcza i termostat pomieszczenia są gotowe do pracy. Wyłączenie instalacji grzewczej Gdy instalacja grzewcza nie jest przejściowo eksploatowana, np. podczas letniego urlopu, należy przełączyć ją na "Wyłączenie instalacji"k. Podczas Wyłączenie instalacji : & brak ogrzewania pomieszczeń & brak podgrzewu c.w.u. & zabezpieczenie przed zamarznięciem kotła grzewczego i podgrzewacza wody użytkowej (jeżeli jest zainstalowany) 10

11 Włączenie i wyłączenie Wyłączenie instalacji grzewczej (ciąg dalszy) Wskazówka Pompa obiegu grzewczego pracuje w sposób ciągły. Pompa obiegowa podgrzewacza (jeżeli jest zainstalowana) jest włączana na krótko co 24 godziny, co zapobiega jej zakleszczeniu. Jeżeli nie ma potrzeby eksploatacji instalacji grzewczej, można ją wyłączyć. Przed i po wyłączeniu instalacji grzewczej z eksploatacji na dłuższy okres czasu, zaleca się skontaktować zfirmą instalatorską. Może ona w razie potrzeby podjąć odpowiednie czynności, np. w celu zabezpieczenia instalacji przed zamarznięciem lub konserwacji powierzchni grzewczych. 1. Wyłączyć zasilanie 8 (patrz strona 8). Zielona lampka (symbol roboczy) gaśnie. 2. Zamknąć zawory odcinające przewody oleju (przy zbiorniku i filtrze) lub zawór odcinający gaz. 3. Odłączyć instalację od napięcia; np. za pomocą oddzielnego bezpiecznika lub wyłącznika głównego. Wskazówka Instalacja nie jest teraz zabezpieczona przed zamarznięciem. Ustawienia regulatora zostają zachowane. Włączenie obiegu grzewczego i podgrzewania c.w.u. Chcą Państwo ogrzewać pomieszczenia i mieć do dyspozycji ciepłą wodę. Nacisnąć przycisk G. 11

12 Włączenie i wyłączenie Włączenie obiegu grzewczego i podgrzewania... (ciąg dalszy) W programie Ogrzewanie i ciepła woda następuje: & ogrzewanie pomieszczenia & podgrzew ciepłej wody użytkowej (jeżeli jest zainstalowany podgrzewacz wody użytkowej) & Zabezpieczenie przed zamarznięciem kotła grzewczego i podgrzewacza wody użytkowej Wyłączenie obiegu grzewczego i podgrzewania c.w.u. Nie chcą Państwo ogrzewać pomieszczeń oraz nie mieć do dyspozycji ciepłej wody. Nacisnąć przycisk K. Podczas Wyłączenia instalacji : & brak ogrzewania pomieszczeń & brak podgrzewu c.w.u. & aktywne jest zabezpieczenie przed zamarznięciem kotła grzewczego i podgrzewacza wody użytkowej (jeżeli jest zainstalowany) Wskazówka Pompa obiegu grzewczego pracuje w sposób ciągły. Pompa obiegowa podgrzewacza (jeżeli jest zainstalowana) jest włączananakrótkoco24godziny,co zapobiega jej zakleszczeniu. Włączenie tylko ciepłej wody Nie chcą Państwo ogrzewać pomieszczeń, alemieć do dyspozycji ciepłą wodę. Nacisnąć przycisk L. W programie Tylko ciepła woda użytkowa : & brak ogrzewania pomieszczeń & trwa podgrzewanie c.w.u. & aktywne jest zabezpieczenie przed zamarznięciem kotła grzewczego i podgrzewacza wody użytkowej Wskazówka Pompa obiegu grzewczego pracuje w sposób ciągły. 12

13 Włączenie i wyłączenie Wyłączenie ciepłej wody Chcą Państwo ogrzewać pomieszczenia, ale nie mieć do dyspozycji ciepłej wody. 1. Nacisnąć przycisk G. 2. Nastawić wymaganą temperaturę ciepłej wody użytkowejna10ºc (patrz strona 15). Wskazówka Pompa obiegowa podgrzewacza (jeżeli jest zainstalowana) jest włączananakrótkoco24godziny,co zapobiega jej zakleszczeniu. Następuje: & ogrzewanie pomieszczeń & brak podgrzewu c.w.u. & zabezpieczenie przed zamarznięciem kotła grzewczego i podgrzewacza wody użytkowej 13

14 Regulacja temperatury pomieszczeń Regulacja temperatury pomieszczeń Temperaturę pomieszczenia nastawia się na termostacie pomieszczenia. Aby osiągnąć wymaganą temperaturę pomieszczeń, należy odpowiednio wysoko nastawić temperaturę wody w kotle. Nastawa temperatury wody w kotle Nacisnąć następujące przyciski: 1. O aby wyświetlić Wartość wymaganą temperatury wody w kotle, nawyświetlaczu miga dotychczasowa wartość temperatury. 2. a/b aby ustawić wymaganą wartość temperatury. 3. d w celu potwierdzenia, wartość temperatury przestaje migać i zostaje zapamiętana. 14

15 Nastawienie ciepłej wody Nastawienie ciepłej wody użytkowej Nacisnąć następujące przyciski: 1. F aby wyświetlić Wartość wymaganą temperatury wody użytkowej ; na wyświetlaczu miga dotychczasowa wartość temperatury. 2. a/b aby ustawić wymaganą wartość temperatury. 3. d w celu potwierdzenia, wartość temperatury przestaje migać i zostaje zapamiętana. 15

16 Dalsze ustawienia Przywrócenie nastawy podstawowej Istnieje możliwość przywrócenia wszystkich zmienionych wartości do wartości ustalonych w nastawie podstawowej. Nacisnąć w tym celu przycisk e. 16

17 Możliwości odczytu Odczyt temperatur i stanów roboczych Wzależności od przyłączonych elementów można sprawdzić aktualne wartości temperatur i stany robocze. 2. a/b aby odczytać kolejne wartości. 3. d w celu zakończenia odczytów. Nacisnąć następujące przyciski: 1. c w celu uzyskania Informacji, pojawiasię temperatura wody w kotle. Komunikat Objaśnienie 3 65 C Wartość rzeczywista temperatury wody w kotle 5 50 C Wartość rzeczywista temperatury wody w podgrzewaczu (jeżeli zaistalowany jest czujnik temperatury wody w podgrzewaczu) P h PP h PPP Godziny pracy palnika 1. stopień (tylko wartości przybliżone) Godziny pracy palnika 2. stopień (tylko wartości przybliżone) Starty palnika 17

18 Możliwości odczytu Odczytywanie rodzaju usterki A Sygnalizcja usterek B Numer usterki C Kod usterki D Symbol usterki Gdy w układzie grzewczym pojawi się usterka, jest ona sygnalizowana przez miganie czerwonego sygnalizatora usterki na wyświetlaczu. Mogą Państwo samodzielne odczytać kod usterki na wyświetlaczu i przekazać go firmie instalatorskiej. Dzięki temu pracownicy firmy będą mogli poczynić przygotowania do naprawy, a Państwo nie poniosą dodatkowych kosztów. Nacisnąć następujące przyciski: 1. a/b wceluwyświetlenia dalszych kodów usterek, o ile jest ich więcej. 2. d w celu pokwitowania wszystkich zgłoszeń o usterkach. W celu ponownego wywołania pokwitowanej usterki, nacisnąć następujące przyciski: 1. d naciskać przez ok. 3 s. 2. a/b wceluwyświetlenia dalszych kodów usterek, o ile jest ich więcej. Wskazówka Jeżeli usterka nie zostanie usunięta, zgłoszenie usterki pojawi się ponownie następnego dnia. Czerwony sygnalizator usterki miga tak długo, aż usterka zostanie usunięta. 18

19 Co robić? W pomieszczeniach jest za zimno Przyczyna Instalacja grzewcza jest wyłączona Sygnalizator pracy (zielony) nie świeci (patrz strona 8) Regulator lub termostat pomieszczenia jest błędnie nastawiony Tylko przy eksploatacji z podgrzewaczem wody użytkowej: preferencja podgrzewu ciepłej wody użytkowej (w symbol p na wyświetlaczu) Brak paliwa Usterka regulatora: Miga czerwony sygnalizator usterki i na wyświetlaczu pojawia się zgłoszenie usterki Usuwanie usterek & Włączyć zasilanie 8 (patrz strona 8). & Włączyć wyłącznik główny, jeżeli jest zainstalowany (na zewnątrz kotłowni) & Sprawdzić bezpiecznik w rozdzielni elektrycznej (bezpiecznik domowy) i w razie potrzeby włączyć go Sprawdzić i w razie potrzeby skorygować nastawy (patrz strona 11 lub instrukcja obsługi termostatu pomieszczenia) Odczekać, aż podgrzewacz wody użytkowej zostanie ogrzany (na wyświetlaczu gaśnie symbol p) Eksploatacja z olejem/gazem płynnym: sprawdzić zapas paliwa i zamówić w razie potrzeby Eksploatacja z gazem ziemnym: otworzyć zawór odcinający gaz lub w razie potrzeby zasięgnąć informacji zakładzie gazowniczym Odczytać rodzaj usterki (patrz strona 18) i powiadomić firmę instalatorską 19

20 Co robić? W pomieszczeniach jest za zimno (ciąg dalszy) Przyczyna Palnik nie startuje: miga czerwony sygnalizator usterki na regulatorze A, nawyświetlaczu pojawia się zgłoszenie usterki i lampka usterki na palniku świeci na czerwono Usuwanie usterek & Gazowy palnik wentylatorowy: Nacisnąć przycisk przeciwzakłóceniowyb zprzodunapokrywiepalnika. & Przy palnikach atmosferycznych: włączyć iwłączyć zasilanie wyłącznikiem zasilania (patrz strona 8) na regulatorze Jeżeli i tym razem palnik nie zacznie pracować, powiadomić firmę instalatorską. Uszkodzone urządzenie dopływu dodatkowego powietrza Vitoair Powiadomić firmę instalatorską. Przestawić Vitoairnatrybręczny: nacisnąć pokrętło iprzekręcić je do oporu poza ustawienie 3 20

21 Co robić? W pomieszczeniach jest za ciepło Przyczyna Regulator lub termostat pomieszczenia jest błędnie nastawiony Usterka regulatora lub czujnika temperatury w kotle: Miga czerwony sygnalizator usterki i na wyświetlaczu pojawia się zgłoszenie usterki Usuwanie usterek Sprawdzić i w razie potrzeby skorygować nastawy (patrz strona 11 lub instrukcja obsługi termostatu pomieszczenia) Odczytać rodzaj usterki (patrz strona 18) i powiadomić firmę instalatorską Brak ciepłej wody Przyczyna Instalacja grzewcza jest wyłączona Nieprawidłowe ustawienia regulatora Brak paliwa Usterka regulatora: miga czerwony sygnalizator usterki i na wyświetlaczu pojawia się zgłoszenie usterki Usuwanie usterek & Włączyć zasilanie 8 (patrz strona 8). & Włączyć wyłącznik główny, jeżeli jest zainstalowany (na zewnątrz kotłowni) & Sprawdzić bezpiecznik w rozdzielni elektrycznej (bezpiecznik domowy) i w razie potrzeby włączyć go Sprawdzić i w razie potrzeby skorygować nastawy (patrz strona 11) Eksploatacja z olejem/gazem płynnym: sprawdzić zapas paliwa i zamówić w razie potrzeby. Eksploatacja z gazem ziemnym: otworzyć zawór odcinający gaz lub w razie potrzeby zasięgnąć informacji zakładzie gazowniczym. Odczytać rodzaj usterki (patrz strona 18) i powiadomić firmę instalatorską 21

22 Co robić? Brak ciepłej wody (ciąg dalszy) Przyczyna Palnik nie startuje: miga czerwony sygnalizator usterki na regulatorze, na wyświetlaczu pojawia się zgłoszenie usterki i lampka usterki na palniku świeci na czerwono Uszkodzone urządzenie dopływu dodatkowego powietrza Vitoair Usuwanie usterek Patrz strona 20 Patrz strona 20 Ciepła woda jest za gorąca Przyczyna Nieprawidłowe ustawienia regulatora Usterka czujnika Usuwanie usterek Sprawdzić i w razie potrzeby skorygować temperaturę ciepłej wody użytkowej (patrz strona 15) Powiadomić firmę instalatorską 22

23 Zamawianie oleju opałowego Zamawianie oleju opałowego Dodatki uszlachetniające Dodatki uszlachetniające to substancjedodawanedoolejuopałowego w celu & polepszenia warunków przechowywania paliwa, & podwyższenia stabilności termicznej paliwa, & zmniejszenia intensywności zapachu wydzielanego przy tankowaniu.! Uwaga Dodatki uszlachetniające mogą pozostawiać resztki w procesie spalania i wpływać negatywnie na bezpieczeństwo eksploatacji. Stosowanie dodatków uszlachetniających pozostawiających osad jest zabronione. Dodatki polepszające spalanie Dodatki polepszające spalanie to substancje optymalizujące spalanie oleju. Stosowanie dodatków polepszających spalanie w przypadku palników olejowych firmy Viessmann nie jest konieczne, gdyż pracują one w sposób wydajny i z niewielką ilością zanieczyszczeń.! Uwaga Dodatki polepszające spalanie mogą pozostawiać resztki w procesie spalania i wpływać negatywnie na bezpieczeństwo eksploatacji. Stosowanie dodatków polepszających spalanie, ale pozostawiających osad, jest niedopuszczalne. Biopaliwa Biopaliwa produkowane są zolejów roślinnych, np. oleju słonecznikowego lub rzepakowego.! Uwaga Biopaliwa mogą prowadzić do uszkodzenia palników olejowych firmy Viessmann. Stosowanie ich jest zabronione. Ewentualne pytania prosimy kierować do dostawcy oleju opałowego. 23

24 Konserwacja Czyszczenie Urządzenia można czyścić używając dostępnych w handlu środków czyszczących (z wyjątkiem emulsji do szorowania). Przegląd i konserwacja Przegląd techniczny i konserwacja instalacji grzewczych regulowana jest przez Rozporządzenie o Oszczędzaniu Energii oraz normami DIN 4755, DIN 4756, DIN i EN 806. Regularnie przeprowadzana konserwacja gwarantuje bezusterkową, energooszczędną iprzyjazną dla środowiska eksploatację grzewczą. W tym celu najlepiej jest zawrzeć umowę oprzeglądzie technicznym i konserwacji z firmą instalatorską. Kocioł grzewczy Wraz z rosnącym zabrudzeniem kotła grzewczego wzrasta temperatura spalin, a tym samym straty energii. Z tego względu raz do roku należy przeprowadzić czyszczenie kotła grzewczego. Podgrzewacz wody użytkowej (jeżeli jest zainstalowany) Zgodnie z normą DIN i EN 806 należy poddać podgrzewacz konserwacji lub czyszczeniu najpóźniej w dwa lata po uruchomieniu, a następnie w regularnych odstępach czasu. Czyszczenie podgrzewacza wody od wewnątrz, włącznie z przyłączami ciepłej wody użytkowej, może przeprowadzić tylko autoryzowana firma instalatorska. W przypadku, gdy na wlocie podgrzewaczaznajdujesię urządzenie do uzdatniania wody (np. śluza lub wtryskiwacz), wkład musi zostać w odpowiednim czasie wymieniony. Prosimy o przestrzeganie wskazówek producenta. 24

25 Konserwacja Przegląd i konserwacja (ciąg dalszy) Podgrzewacz Vitocell 100: dodatkowo zaleca się w tym podgrzewaczu przeprowadzenie raz do roku kontroli działania anody magnezowej przez firmę instalatorską. Kontrolę działania anody można przeprowadzić bez przerywania eksploatacji. Instalator powinien zmierzyć prąd ochronny przy pomocy przyrządu kontrolnego anody. Zawór bezpieczeństwa (podgrzewacz wody użytkowej) Co pół roku użytkownik lub firma instalatorska powinni sprawdzać gotowość zaworu bezpieczeństwa do pracy. Istnieje niebezpieczeństwo zanieczyszczenia gniazda zaworu (patrz instrukcja producenta zaworu). Filtr wody użytkowej (jeżeli jest zainstalowany) Ze względów higienicznych: & w filtrach bez przepłukiwania powrotnego należy co6miesięcy wymienić wkładkę filtra (kontrola wzrokowa co 2 miesiące) & w filtrach z przepłukiwaniem powrotnym należy przepłukiwać co2miesiące. 25

26 Porady dotyczące oszczędzania energii Porady dotyczące oszczędzania energii W opisany poniżej sposób mogą Państwo dodatkowo oszczędzać energię we własnym zakresie: & prawidłowo wietrzyć pomieszczenia. Na krótko otworzyć szeroko okno A i jednocześnie zamknąć zawory termostatyczne B & Unikać przegrzewania, utrzymywać w pomieszczeniu temperaturę ok. 20 C; obniżenie temperatury pomieszczenia o jeden stopień pozwala zaoszczędzić do 6% kosztów ogrzewania. & Opuszczać żaluzje w oknach po zmierzchu (o ile są zainstalowane). & Prawidłowo nastawić zawory termostatyczne B. & Nie zastawiać grzejników C i zaworów termostatycznych B. & Wykorzystywać odpowiednio możliwości nastawcze regulatora D. & Nastawiać na regulatorze D temperaturę wody użytkowej w podgrzewaczu E. & Kontrolować zużycie ciepłej wody: kąpiel pod prysznicem zużywa z reguły mniej energii niż kąpiel w wannie. 26

27 Wykaz haseł Wykaz haseł A Aktywacja wymaganej temperatury wody użytkowej... 8 Aktywacja wymaganej temperatury wody w kotle... 8 B Biopaliwa Błąd (usterka) C Czyszczenie D Dodatki polepszające spalanie Dodatki uszlachetniające F Filtr wody użytkowej K Konserwacja L Lampka (dioda)... 10, 11, 18 Lampka (zielona)... 8 M Manometr Moduł obsługowy... 7 N Nastawa podstawowa... 6, 16 Nastawa temperatury pomieszczenia...14 Nastawa temperatury wody w kotle 14 Nastawa wymaganej temperatury ciepłej wody użytkowej O Obsługa podstawowa... 7 Odczyt stanów roboczych Odczyt sygnalizator usterki Odczyt temperatur Ogrzewanie i ciepła woda... 6, 12 Ogrzewanie pomieszczenia Oszczędzanie energii P Palnik... 9 Pierwsze uruchomienie... 6 Podgrzewacz wody użytkowej Pokwitować usterkę Porady dotyczące oszczędzania energii Pożar... 3 Przegląd techniczny Przerwa w dostawie prądu... 6 S Symbol roboczy... 10, 11 Symbolenawyświetlaczu... 9 T Termostat pomieszczenia... 7 U Umowa konserwacyjna Uruchomienie Usterka... 9 Usuwanie usterek Utrzymywanie w dobrym stanie technicznym V Vitoair... 20, 22 27

28 Wykaz haseł Wykaz haseł (ciąg dalszy) W Włączanie instalacji Włączanie instalacji grzewczej Włączanie obiegu grzewczego i podgrzewu wody użytkowej Włączanie podgrzewu wody użytkowej Włączanie urządzenia Włączenie podgrzewania c.w.u Wskazówki bezpieczeństwa... 2 Wstępne ustawienia fabryczne... 6 Wyłączanie podgrzewania c.w.u Wyłączenie instalacji... 10, 11 Wyłączenie instalacji grzewczej... 10,...11 Wyłączenie regulatora z eksploatacji...10, 11 Wyłączenie urządzenia... 10, 11 Wyłączenie z eksploatacji... 10, 11 Wyłącznik zasilania... 10, 11 Z Zabezpieczenie przed zamarznięciem Zamawianie oleju Zamawianie oleju opałowego Zapach spalin... 2 Zawór bezpieczeństwa (podgrzewacz wody użytkowej) Zawór odcinający gaz Zdalne sterowanie... 7 Zgłoszenie ukończenia robót... 6 Zgłoszenie usterki

29 29

30 30

31 31

32 Wskazówka dotycząca ważności Dla instalacji z kotłem grzewczym, pojemnościowym podgrzewaczem wody i regulatorem Vitotronic 100, typ KC4 nr katalog Osoba kontaktowa W przypadku pytań lub konieczności wykonania prac konserwacyjnych i naprawczych przy instalacji grzewczej prosimy zwrócić się do firmy instalatorskiej. Adresy najbliższych firm instalatorskich znajdują się np. w internecie na stronie Viessmann sp. z o.o. PL Wrocław Zmiany techniczne zastrzeżone! Wydrukowano na papierze przyjaznym środowisku, wybielonym i wolnym od chloru 32
