1 Katalog Wzorów Perforacji 204 Perforacja bez granic

2 2 RM Industrial Group

3 Spis Treści Perforacja bez granic Witamy w Katalogu Wzorów Perforacji RM Industrial Group. Celem niniejszego katalogu jest dostarczenie Państwu informacji o różnych rodzajach perforacji oferowanych przez naszą Grupę. Posiadamy ponad różnych wzorów gotowych do produkcji, z których prezentujemy Państwu jedynie małą część. W celu omówienia Państwa specyfi cznych potrzeb oraz uzyskania większej ilości informacji o naszych możliwościach produkcyjnych prosimy o kontakt z naszymi przedstawicielami. W przypadku braku narzędzia do wykonania wymaganej przez Państwa perforacji, możemy takie narzędzie przygotować i tym samym dostarczyć blachę perforowaną całkowicie według Państwa wymagań. RM Industrial Group jest największym na świecie producentem i dostawcą blach perforowanych. Posiadamy fabryki i oddziały handlowe na terenie całej Europy. Doświadczenie jakie zdobyliśmy w ponad stuletniej działalności w dziedzinie perforacji czyni z nas doświadczonego partnera oferującego właściwe rozwiązania Państwa potrzeb. Zapraszamy do współpracy. Wzory 4 Specyfikacja techniczna 5 Szpule i arkusze 6 Przewodnik po surowcach 6 Usługi dodatkowe 7 Doradztwo 8 Oczka okrągłe 9 Oczka kwadratowe 12 Oczka stożkowe 14 Oczka prostokątne 15 Oczka podłużne 16 Oczka trójkątne i sześciokątne 18 Sita do sortowników 19 Perfocon 20 Sita noskowe 21 Sita daszkowe 22 Perforacja kołnierzowa, stożkowa oraz karbowana 24 Sita tarkowe 24 Sita podporowe 25 Anti-skid 25 Blachy przetłaczane 26 Sita mostkowe 28 Perforacje ozdobne 29 Siatki cięto-ciągnione 32 Perforacja bez granic 3

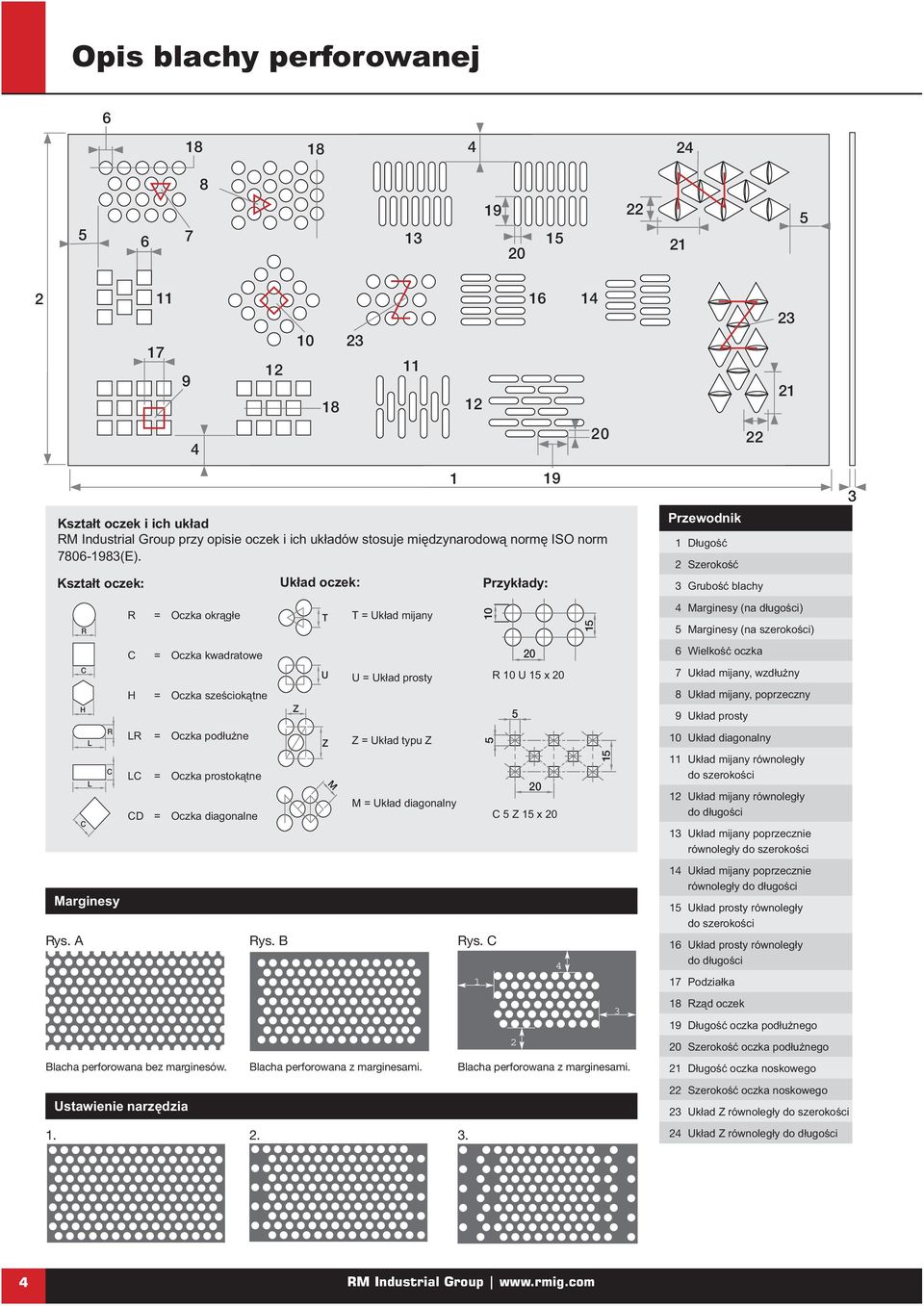

4 Opis blachy perforowanej R C H C L L R C Z Kształt oczek i ich układ RM Industrial Group przy opisie oczek i ich układów stosuje międzynarodową normę ISO norm (E). Kształt oczek: Układ oczek: Przykłady: Marginesy R C H LR LC = Oczka okrągłe = Oczka kwadratowe = Oczka sześciokątne = Oczka podłużne = Oczka prostokątne CD = Oczka diagonalne Rys. A Rys. B Rys. C T U Z M T = Układ mijany U = Układ prosty Z = Układ typu Z 1 M = Układ diagonalny R 10 U 15 x 20 C 5 Z 15 x 20 Blacha perforowana bez marginesów. Blacha perforowana z marginesami. Blacha perforowana z marginesami. Ustawienie narzędzia Przewodnik Długość 2 Szerokość 3 Grubość blachy 4 Marginesy (na długości) 5 Marginesy (na szerokości) 6 Wielkość oczka 7 Układ mijany, wzdłużny 8 Układ mijany, poprzeczny 9 Układ prosty 10 Układ diagonalny 11 Układ mijany równoległy do szerokości 12 Układ mijany równoległy do długości 13 Układ mijany poprzecznie równoległy do szerokości 14 Układ mijany poprzecznie równoległy do długości 15 Układ prosty równoległy do szerokości 16 Układ prosty równoległy do długości 17 Podziałka 18 Rząd oczek 19 Długość oczka podłużnego 20 Szerokość oczka podłużnego 21 Długość oczka noskowego 22 Szerokość oczka noskowego 23 Układ Z równoległy do szerokości 24 Układ Z równoległy do długości 3 4 RM Industrial Group

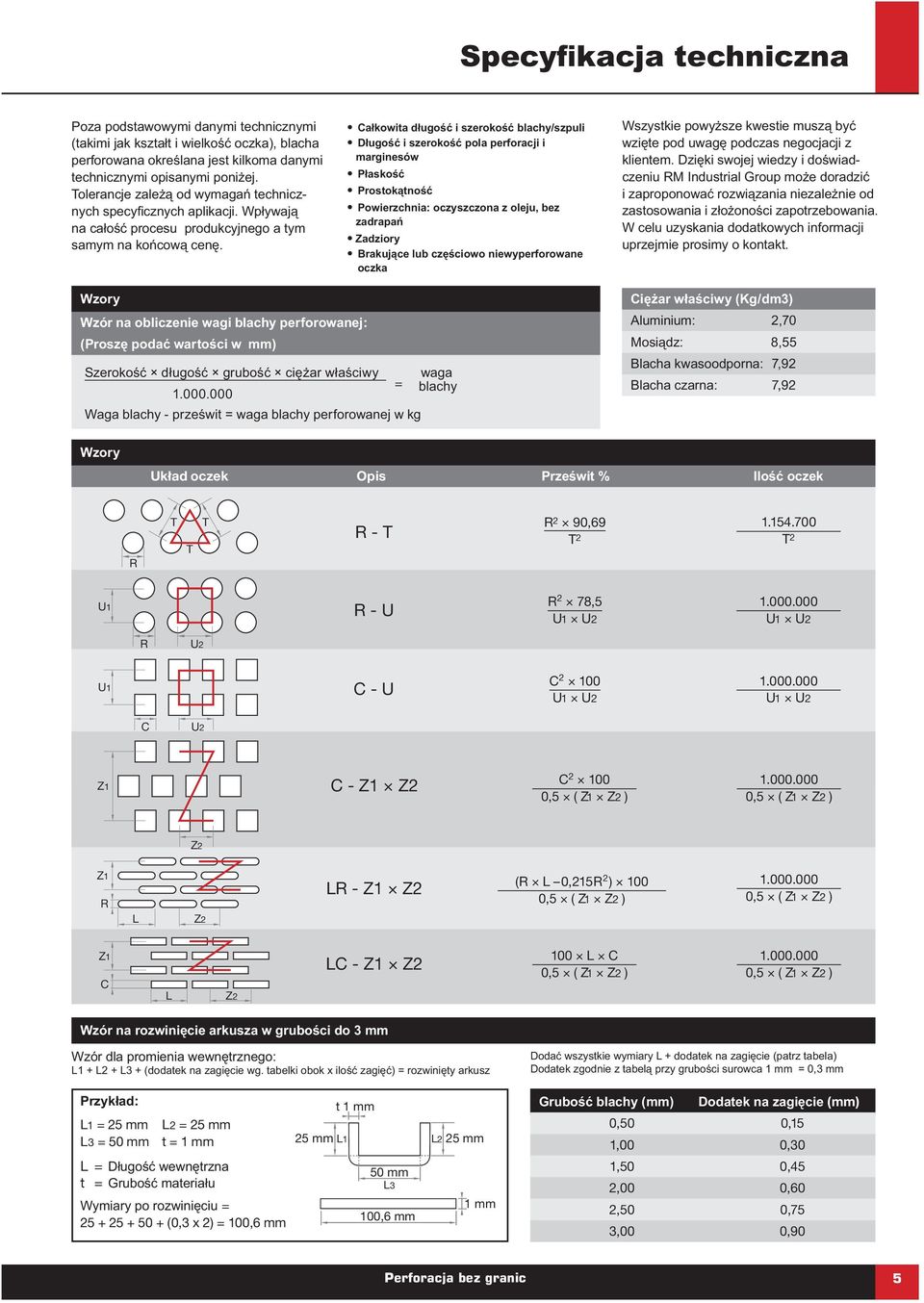

5 Specyfikacja techniczna Poza podstawowymi danymi technicznymi (takimi jak kształt i wielkość oczka), blacha perforowana określana jest kilkoma danymi technicznymi opisanymi poniżej. Tolerancje zależą od wymagań technicznych specyfi cznych aplikacji. Wpływają na całość procesu produkcyjnego a tym samym na końcową cenę. Całkowita długość i szerokość blachy/szpuli Długość i szerokość pola perforacji i marginesów Płaskość Prostokątność Powierzchnia: oczyszczona z oleju, bez zadrapań Zadziory Brakujące lub częściowo niewyperforowane oczka Wszystkie powyższe kwestie muszą być wzięte pod uwagę podczas negocjacji z klientem. Dzięki swojej wiedzy i doświadczeniu RM Industrial Group może doradzić i zaproponować rozwiązania niezależnie od zastosowania i złożoności zapotrzebowania. W celu uzyskania dodatkowych informacji uprzejmie prosimy o kontakt. Wzory Wzór na obliczenie wagi blachy perforowanej: (Proszę podać wartości w mm) Szerokość długość grubość ciężar właściwy waga = blachy Waga blachy - prześwit = waga blachy perforowanej w kg Ciężar właściwy (Kg/dm3) Aluminium: 2,70 Mosiądz: 8,55 Blacha kwasoodporna: 7,92 Blacha czarna: 7,92 Wzory Układ oczek Opis Prześwit % Ilość oczek R T T T R - T R 2 90,69 T T 2 U1 R - U R 2 78,5 U1 U U1 U2 R U2 U1 C - U C U1 U U1 U2 C U2 Z1 C - Z1 Z2 C ,5 ( Z1 Z2 ) ,5 ( Z1 Z2 ) Z2 Z1 R L Z2 LR - Z1 Z2 (R L 0,215R 2 ) 100 0,5 ( Z1 Z2 ) ,5 ( Z1 Z2 ) Z1 C L Z2 LC - Z1 Z2 100 L C 0,5 ( Z1 Z2 ) ,5 ( Z1 Z2 ) Wzór na rozwinięcie arkusza w grubości do 3 mm Wzór dla promienia wewnętrznego: L1 + L2 + L3 + (dodatek na zagięcie wg. tabelki obok x ilość zagięć) = rozwinięty arkusz Dodać wszystkie wymiary L + dodatek na zagięcie (patrz tabela) Dodatek zgodnie z tabelą przy grubości surowca 1 mm = 0,3 mm Przykład: L1 = 25 mm L2 = 25 mm L3 = 50 mm t = 1 mm L = Długość wewnętrzna t = Grubość materiału Wymiary po rozwinięciu = (0,3 x 2) = 100,6 mm 25 mm L1 t1mm 50 mm L3 100,6 mm L2 25 mm 1mm Grubość blachy (mm) Dodatek na zagięcie (mm) 0,50 0,15 1,00 0,30 1,50 0,45 2,00 0,60 2,50 0,75 3,00 0,90 Perforacja bez granic 5

6 Szpule i arkusze Materiał perforowany może być dostarczany zarówno w szpulach jak i arkuszach różnych rozmiarów, w grubościach od 0,3 mm do 25 mm. Szpule dostępne są w szerokościach od 55 mm do 1500 mm, a maksymalna waga wynosi 8000 kg. Przewodnik po surowcach RM Industrial Group oferuje produkty w szerokiej gamie surowców. Poniżej opisano najpopularniejsze z nich: Stal węglowa Stal węglowa jest najbardziej popularnym surowcem. Zasadniczo istnieją dwa rodzaje stali węglowej: Stal węglowa zimnowalcowana. Powierzchnia dość jasna. Grubość od 0,3 do 3,0 mm. Stal węglowa gorącowalcowana trawiona lub czarna. Pierwsza z nich ma powierzchnię matową, druga czarną. Występuje w grubości od 1,5 mm. Blacha ocynkowana Jest to stal węglowa, która po przewalcowaniu została ocynkowana. Proces cynkowania przed perforacją zapewnia dobrą ochronę przeciwko utlenianiu i korozji ale może być stosowany jedynie do elementów znajdujących się wewnątrz budynków. Warstwa ochronna jest przerwana w miejscach otworów. Ocynk w pewnym stopniu wypełnia otwory powstałe w czasie perforacji a to wystarcza do zabezpieczenia wewnętrznego. Blacha ocynkowana i malowana. Jest to zwykła stal węglowa, która została poddana procesowi elektrolitycznego pokrycia cynkiem oraz pomalowana. Dostępny jest szeroki wachlarz kolorów. Zwykle zewnętrzna powierzchnia pokryta jest warstwą polyetylenu. Istnieją dwa rodzaje farb; takie które odpowiednie są do użytku wewnętrznego oraz te, które odporne są na czynniki atmosferyczne. Stal nierdzewna Stal nierdzewna to ogólna nazwa dla różnych stopów stali z niklem, chromem i innymi składnikami. Najbardziej popularne rodzaje to SS 304, SS 316 and SS 430. Ostatni z nich to stal kwasoodporna. Powierzchnia może być wykończona w różny sposób. Poza standardowym wykończeniem (2B), blachę kwasoodporną można szczotkować jak i polerować (BA). Aluminium i jego stopy Aluminium jest szczególnie ciekawym materiałem, ze względu na swoją niską wagę, stanowiącą jedynie 1/3 wagi stali. Aluminium jest odporne na korozję. Szeroki wachlarz stopów zwiększa możliwości zastosowania aluminium, np. w segmencie high-tech. Tytan Tytan charakteryzuje się doskonałą odpornością na korozję. Odporny jest na większość utleniaczy jak i wysokie zasolenie atmosfery. Miedź Miedź jest surowcem bardzo plastycznym i odpornym na korozję. Używana jest często w budownictwie. Oznaczenia Stali Europejskie oznaczenia stali oraz kody używane w Danii, Szwecji i Niemczech. Nowa Norma EN Poprzednia N. EN Dania Szwecja Niemcy DC01 Fe PO1 St SS 1142 St DC04 Fe PO4 St SS 1147 St S235JRG2 Fe 360 St SS 1312 St DD 11 St. W 22 St. W 22 St. W 22 St. W 22 DX 51D+Z Fe PO2 G St. 02Z SS 1151 St. 02Z EN EN AISI 304 SS 2333 W EN EN AISI 316 SS 2347 W EN EN AISI 316L SS 2348 W EN 1050 A EN 1050 A ALU 2S SS W EN 5754 EN 5754 ALMG 3 SS W Plastik Tak jak i w wielu innych gałęziach przemysłu, plastik jest coraz częściej używany jako materiał do perforacji. Pozostałe surowce Istnieje możliwość perforacji innych materiałów. Nasi technicy są do Państwa dyspozycji. W przypadku jakichkolwiek pytań prosimy o kontakt. 6 RM Industrial Group

7 Usługi dodatkowe Naszym klientom oferujemy następujące usługi dodatkowe: Prostowanie W niektórych zastosowaniach płaskość blachy lub szpuli jest niezwykle istotna. Cięcie Blacha perforowana może zostać pocięta na wymagany wymiar. Nacinanie Nacinanie wykonywane gdy wymagany jest pusty obszar lub nacięcie do wygięcia krawędzi. Kształtowanie Kształtowanie umożliwia uzyskanie wklęsłego lub wypukłego kształtu. Wymaga specjalnego oprzyrządowania. Kształtowanie zwiększa sztywność i wytrzymałość blachy. Walcowanie Nadaje blasze kształt cylindryczny. Spawanie Spawanie umożliwia łączenie elementów w całość. Istnieje kilka technik spawania. Obróbka powierzchni Powierzchnię blachy poddaje się obróbce z dwóch powodów; w celu zabezpieczenia lub z powodów dekoracyjnych. W zależności od rodzaju powierzchni możliwe są różne sposoby jej obróbki. Malowanie Dostępnych jest szereg kolorów do zastosowania na zewnątrz lub wewnątrz pomieszczeń. aluminium, w różnych kolorach i grubościach. Szlifowanie Szlifuje się blachę kwasoodporną i aluminium.uzyskiwane są różne rodzaje wykończenia. Odtłuszczanie Można odtłuszczać wszystkie rodzaje surowców. Proces ten wymagany jest, np. przed malowaniem lub spawaniem. Polerowanie Polerowanie zapewnia lśniącą powierzchnię, przede wszystkim blachy kwasoodpornej. Cynkowanie ogniowe Cynkowanie ogniowe po perforacji zapewnia ochronę przed czynnikami atmosferycznymi. Dla zapewnienia ochrony produkt umieszczony zostaje w kąpieli cynkowej. Folia ochronna Folię ochronną stosuje się w celu zabezpieczenia powierzchni przed rysami i zadrapaniami w czasie perforacji lub transportu. Usuwanie zadziorów Proces usuwania zadziorów przeprowadza się w przypadku kiedy zadziory mogłyby obniżyć funkcjonalność produktu lub z powodów estetycznych. W przypadku jakichkolwiek pytań prosimy o kontakt. Anodowanie Procesowi anodowania poddaje się Perforacja bez granic 7

8 Doradztwo Planowanie Potrzeby klientów i jakość produktu Możliwości Urządzenia Jakość Usługi dodatkowe 8 RM Industrial Group

9 Oczka okrągłe Oczka okrągłe, układ mijany Tx0,866 T T T R Układ mijany - przykłady No. R T % Prześwit R0,5T1,09 0,50 1,09 19,0 R0,75T1,5 0,75 1,50 22,7 R1T2 1,00 2,00 22,7 R1,2T2 1,20 2,00 32,7 R1,5T3 1,50 3,00 22,7 Układ mijany - przykłady No. R T % Prześwit R2T3,5 2,00 3,50 29,6 R3T4 3,00 4,00 51,0 R3T5 3,00 5,00 32,7 R4T5 4,00 5,00 58,0 R4T7 4,00 7,00 29,6 R5T8 5,00 8,00 35,4 R6T9 6,00 9,00 40,3 R7T10 7,00 10,00 44,4 R8T11 8,00 11,00 48,0 R10T14 10,00 14,00 46,4 R10T16 10,00 16,00 35,4 R12T16 12,00 16,00 51,0 R15T21 15,00 21,00 46,3 R20T27 20,00 27,00 46,8 R25T39 25,00 39,00 37,3 R30T35 30,00 35,00 66,6 R0,5T1,09 ( ) R1T2 ( ) R1,5T3 ( ) R: 0,50 T: 1,09 Prześwit: 19,0% R: 1,00 T: 2,00 Prześwit: 22,7% R: 1,50 T: 3,00 Prześwit: 22,7% R3T5 ( ) R5T8 ( ) R8T11 ( ) R: 3,00 T: 5,00 Prześwit: 32,7% R: 5,00 T: 8,00 Prześwit: 35,4% R: 8,00 T: 11,00 Prześwit: 48,0% R10T14 ( ) R20T27 ( ) R25T39 ( ) R: 10,00 T: 14,00 Prześwit: 46,4% R: 20,00 T: 27,00 Prześwit: 46,8% R: 25,00 T: 39,00 Prześwit: 37,3% Perforacja bez granic 9

10 Oczka okrągłe Oczka okrągłe, układ prosty U1 R U2 Układ prosty przykłady No. R U1 % Prześwit R0,35U5 0,35 5,00 0,4 R0,75U5,22 0,75 5,22 1,6 Układ prosty przykłady No. R U1 % Prześwit R1,25U1,5 1,25 1,50 54,8 R2,5U5,5 2,50 5,50 16,6 R3U5 3,00 5,00 28,3 R5U12,5 5,00 12,50 12,6 R6U8 6,00 8,00 44,2 R7U10 7,00 10,00 38,5 R8U16 8,00 16,00 19,6 R10U15 10,00 15,00 34,9 R12U38 12,00 38,00 9,0 R16U25 16,00 25,00 31,2 R20U35 20,00 35,00 25,6 R25U50 25,00 50,00 19,6 R30U50 30,00 50,00 28,3 R50U64 50,00 64,00 47,9 R1,25U1,5 R3U5 R5U12,5 ( ) R: 1,25 U: 1,50 Prześwit: 54,8% R: 3,00 U: 5,00 Prześwit: 28,3% R: 5,00 U: 12,50 Prześwita: 12,6% Oczka okrągłe, układ diagonalny Mx1,414 R M Układ diagonalny przykłady No. R M % Prześwit R1,5M4 1,50 4,00 11,0 R1,75M3,18 1,75 3,18 23,7 R2M4,28 2,00 4,28 17,1 R2,5M7 2,50 7,00 10,0 R3,5M5,5 3,50 5,50 31,0 R4,3M11,3 4,30 11,30 11,4 R5M11,31 5,00 11,31 15,3 R9M15 9,00 15,00 28,3 R1,75M3,18 ( ) R2,5M7 ( ) R4,3M11,3 ( ) R: 1,75 M: 3,18 Prześwit: 23,7% R: 2,50 M: 7,00 Prześwit: 10,0% R: 4,30 M: 11,30 Prześwit: 11,4% 10 RM Industrial Group

11 Oczka okrągłe Oczka okrągłe, układ Z Z2 R Z1 Układ Z - przykłady No. R Z1 Z2 % Prześwit R1,3Z2x3,5 1,30 2,00 3,50 37,9 R3Z4x8 3,00 4,00 8,00 44,9 R5Z20x40 5,00 20,00 40,00 9,8 R7Z20x40 7,00 20,00 40,00 9,6 R22Z44,2x70 22,00 44,20 70,00 24,6 R70Z100x160 70,00 100,00 160,00 24,0 R1,3Z2x3,5 ( ) R5Z20x40 R: 1,30 Z1: 2,00 Z2: 3,50 Prześwit: 37,9% R: 5,00 Z1: 20,00 Z2: 40,00 Prześwit: 9,8% Perforacja bez granic 11

12 Oczka kwadratowe Oczka kwadratowe, układ prosty U C U C4U6,38 ( ) C9U34 ( ) Układ prosty przykłady No. C U % Prześwit C1,2U1,7 1,20 1,70 49,8 C3U5 3,00 5,00 36,0 C4U6,38 4,00 6,38 39,3 C5U7,5 5,00 7,50 44,4 C8U12 8,00 12,00 44,4 C9U34 9,00 34,00 7,0 C9,5U13,33 9,50 13,33 50,8 C10U12 10,00 12,00 69,4 C15U20 15,00 20,00 56,3 C20U25 20,00 25,00 64,0 C50U62 50,00 62,00 65,0 C9,5U13,33 ( ) C: 4,00 U: 6,38 x 6,38 Prześwit: 39,0% C: 9,00 U: 34,00 x 34,00 Prześwit: 7,0% C: 9,50 U: 13,33 x 13,33 Prześwit: 51,0% Oczka kwadratowe, układ mijany Z2 C Z1 Układ mijany przykłady No. C Z1 Z2 % Prześwit C2,2Z4,25x8,25 2,20 4,25 8,25 26,9 C7Z8,5x17 7,00 8,50 17,00 67,8 C8Z11x22 8,00 11,00 22,00 52,9 C12,7Z16x32 12,70 16,00 32,00 63,0 C100Z120x ,00 120,00 240,00 69,4 12 RM Industrial Group

13 Oczka kwadratowe Oczka kwadratowe, układ diagonalny Mx1,414 CD M Układ diagonalny- przykłady No. CD M % Prześwit CD3M7 3,00 7,00 18,4 CD6M9,19 6,00 9,19 42,6 CD7,5M11,5 7,50 11,50 42,5 CD11M15,23 11,00 15,23 52,2 CD12M18,5 12,00 18,50 42,1 CD15M20 15,00 20,00 56,3 CD20M27,57 20,00 27,57 52,6 CD20M26,5 20,00 26,50 57,0 CD30M38 30,00 38,00 62,3 CD40M50 40,00 50,00 64,0 CD3M7 ( ) CD6M9,19 ( ) CD7,5M11,5 ( ) CD: 3,00 M: 7,00 Prześwit: 18,4% CD: 6,00 M: 9,19 Prześwit: 42,6% CD: 7,50 M: 11,50 Prześwit: 42,5% CD12M18,5 ( ) CD15M20 ( ) CD20M26,5 ( ) CD: 12,00 M: 18,50 Prześwit: 42,1% CD: 15,00 M: 20,00 Prześwit: 56,3% CD: 20,00 M: 26,50 Prześwit: 57,0% Perforacja bez granic 13

14 Oczka stożkowe Otwory stożkowe W przypadku standardowych perforacji, maksymalna grubość blachy może być większa od średnicy otworu o 25%. Przykładowo 2-milimetrowe oczko może być wyperforowane w blasze o grubości do 2,5 mm. W przypadku perforacji niestandardowych, grubość blachy może znacząco przekraczać średnicę otworu. Istnieje możliwość wyperforowania otworu cylindrycznego o średnicy 2 mm w grubości 4 mm. Otwory stożkowe są gładkie. Na niniejszej stronie przedstawiono wzory perforacji, do których posiadamy narzędzia. Gdy wymagane są małe otwory przy relatywnie dużej grubości blachy proponujemy jako rozwiązanie Perfocon opisany na stronie 20. Oczka stożkowe, układ mijany Tx0,866 T T T R Układ mijany przykłady No. RR T t % Prześwit RR0,2T1,6 0,20 1,60 0,50 1,4 RR0,3T2,88 0,30 2,88 0,70 1,0 RR0,5T1,5 0,50 1,50 0,90 10,0 RR0,5T2 0,50 2,00 0,90 5,7 RR0,75T2 0,75 2,00 1,00 12,6 RR2,5T7 2,50 7,00 2,00* 11,7 RR0,5T2 ( ) RR2,5T7 ( ) U t = maksymalna grubość blachy stalowej * = maksymalna grubość blachy kwasoodpornej RR: 0,50 T: 2,00 Prześwit: 5,7% RR: 2,50 T: 7,00 Prześwit: 11,7% Oczka stożkowe, układ prosty Układ prosty przykłady No. RR U % Prześwit RR0,3U13,85 0,30 13,85 3,7 RR2,5U3,4 2,50 12,00 3,4 RR3,5U12 3,50 12,00 6,7 R U 14 RM Industrial Group

15 Oczka prostokątne Oczka prostokątne, układ prosty U1 C L U2 Układ prosty przykłady No. L C U1 U2 % Prześwit LC0,37x4U1,17x5,65 4,00 0,37 1,17 5,65 22,4 LC4x15U8x19 15,00 4,00 8,00 19,00 39,5 LC5x15,7U7,5x18,2 15,70 5,00 7,50 18,20 57,5 LC1,05x20U10x24 20,00 1,05 10,00 24,00 8,8 LC20x25U40x55 25,00 20,00 40,00 55,00 22,7 LC33x51,1U43x60 51,10 33,00 43,00 60,00 65,4 LC0,37x4U1,17x5,65 ( ) LC4x15U8x19 ( ) LC5x15,7U7,5x18,2 ( ) L: 4,00 C: 0,37 U1: 1,17 U2: 5,65 Prześwit: 22,4% L: 15,0 C: 4,0 U1: 8,0 U2: 19,0 Prześwit: 39,5% L: 15,7 C: 5,0 U1: 7,5 U2: 18,2 Prześwit: 57,5% Oczka prostokątne, układ mijany Z1 C L Z2 Układ mijany przykłady No. L C Z1 Z2 % Prześwit LC0,4x2,5Z2,6x3,5 2,50 0,40 2,60 3,50 22,0 LC0,9x10Z5,92x14 10,00 0,90 5,92 14,00 21,3 LC1,5x16Z5,5x20 16,00 1,50 5,50 20,00 21,8 LC0,35x4Z2,68x5 4,00 0,35 2,68 5,00 20,9 LC4x15Z16x19 15,00 4,00 16,00 19,00 39,5 LC12x40Z40x48 40,00 12,00 40,00 48,00 46,8 LC20x30Z52x36 30,00 20,00 52,00 36,00 64,1 LC0,35x4Z2,68x5 ( ) LC1,5x16Z11x20 ( ) LC4x15Z16x19 ( ) L: 4,0 C: 0,35 Z1: 2,68 Z2: 5,0 Prześwit: 20,9% L: 16,0 C: 1,5 Z1: 11,0 Z2: 20,0 Prześwit: 21,8% L: 15,0 C: 4,0 Z1: 16,0 Z2: 19,0 Prześwit: 39,5% Perforacja bez granic 15

16 Oczka podłużne Oczka podłużne, układ prosty R U1 L U2 Układ prosty przykłady No. L R U1 U2 % Prześwit LR0,3x10U1,4x13 10,00 0,30 1,40 13,00 16,4 LR1x20U2,5x24 20,00 1,00 2,50 24,00 33,0 LR2,5x20U5x24 20,00 2,50 5,00 24,00 40,5 LR5,5x20U9x24 20,00 5,50 9,00 24,00 47,9 LR3x25U12x30 25,00 3,00 12,00 30,00 20,3 LR6x25U10x32 25,00 6,00 10,00 32,00 44,5 LR20x100U40x ,00 20,00 40,00 120,00 39,9 LR0,3x10U1,4x13 ( ) LR2,5x20U5x24 ( ) LR6x25U10x32 ( ) L: 10,0 R: 0,3 U1: 1,4 U2: 13,0 Prześwit: 16,4% L: 20,0 R: 2,5 U1: 5,0 U2: 24,0 Prześwit: 40,5% L: 25,0 R: 6,0 U1: 10,0 U2: 32,0 Prześwit: 44,5% Oczka podłużne układ mijany R Z1 L Z2 Układ mijany - przykłady No. L R Z1 Z2 % Prześwit LR0,6x6Z4,5x8,7 6,00 0,60 4,50 8,70 18,0 LR1,5x20Z7,5x24 20,00 1,50 7,50 24,00 33,0 LR2x20Z8,88x24 20,00 2,00 8,88 24,00 36,73 LR2,5x20Z10,8x24 20,00 2,50 10,80 24,00 38,00 LR3x20Z12x24 20,00 3,00 12,00 24,00 40,3 LR10,5x20Z30x24 20,00 10,50 30,00 24,00 51,8 LR4x25Z16,5x50 25,00 4,00 16,50 50,00 11,7 LR8x25Z28x34 25,00 8,00 28,00 34,00 39,1 LR20x60Z62x72 60,00 20,00 62,00 72,00 50,0 LR0,6x6Z4,5x8,7 ( ) LR3x20Z12x24 ( ) LR8x25Z28x34 ( ) L: 6,0 R: 0,6 Z1: 4,5 Z2: 8,7 Prześwit: 18,0% L: 20,0 R: 3,0 Z1: 12,0 Z2: 24,0 Prześwit: 40,3% L: 25,0 R: 8,0 Z1: 28,0 Z2: 34,0 Prześwit: 39,1% 16 RM Industrial Group

17 Oczka podłużne Oczka podłużne układ diagonalny U1 RD L U2 Układ diagonalny przykłady No. L RD U1 U2 %Prześwit LRD6x25U17,1x22,2 25,00 6,00 17,10 22,20 37,6 LRD3,25x35U29x10 35,00 3,25 29,00 10,00 38,4 LRD8x40U37x20 40,00 8,00 37,00 20,00 41,4 LRD11x60U35x139 60,00 11,00 35,00 139,00 1,7 LRD14x60U56x32 60,00 14,00 56,00 32,00 44,5 LRD6x25U17,1x22,2 ( ) LRD8x40U37x10 ( ) RD: 6,0 L: 25,0 U1: 17,10 U2: 22,2 Prześwit: 37,6% RD: 8,0 L: 40,0 U1: 37,0 U2: 10,0 Prześwit: 41,4% Oczka podłużne układ strzałkowy U2 L RDD U1 Układ strzałkowy przykłady No. L RDD U1 U2 % Prześwit LRDD6x12U13,75x13,33 12,00 6,00 13,75 13,33 35,1 LRDD3,5x16U16x10 16,00 3,50 16,00 10,00 33,4 LRDD2,5x20U17x7 20,00 2,50 17,00 7,00 46,3 LRDD3x20U17,5x8 20,00 3,00 17,50 8,00 41,5 LRDD1,8x25U20,7x7 25,00 1,80 20,70 7,00 30,6 LRDD2,2x20U17x7 ( ) LRDD6x12U13,75x13,33 ( ) L: 20,00 RDD: 2,50 U1: 17,00 U2: 7,00 Prześwit: 46,3% L: 12,00 RDD: 6,00 U1: 13,75 U2: 13,33 Prześwit: 35,1% Oczka podłużne, układ krzyżowy U1 R L U2 Układ krzyżowy przykłady No. L R U1 U2 % Prześwit LR(5)1,5x20U4,57x24 20,00 1,50 24,00 4,57 25,6 LR(5)2,5x25U5,68x28 25,00 2,50 28,00 5,68 39,0 LR(4)3,2x20U5,77x25 20,00 3,20 25,00 5,77 39,6 LR(4)4x25U7,54x31 25,00 4,00 31,00 7,54 40,2 LR(5)1,5x20U4,57x24 ( ) LR(5)2,5x25U5,68x28 ( ) L: 20,00 R: 1,50 U1: 24,00 U2: 4,57 Prześwit: 25,6% L: 25,00 R: 2,50 U1: 28,00 U2: 5,68 Prześwit: 39,0% Perforacja bez granic 17

18 Oczka trójkątne i sześciokątne Oczka trójkątne U2 R U1 Oczka trójkątne przykłady No. TTR U1 U2 % Prześwit TTR0,75U1,35x1,75 0,75 1,35 1,75 30,9 TTR2U3,14x4,24 2,00 3,14 4,24 39,0 TTR2,55U3,68x5 2,55 3,68 5,00 41,5 TTR4U6,24x8,24 4,00 6,24 8,24 39,7 TTR5,5U7,75x10,77 5,50 7,75 10,77 47,1 TTR2U3,14x4,24 ( ) TTR4U6,24x8,24 ( ) TTR: 2,00 U1: 3,14 U2: 4,24 Prześwit: 39,0% TTR: 4,00 U1: 6,24 U2: 8,24 Prześwit: 39,7% Oczka sześciokątne T H2 H1 Oczka sześciokątne przykłady No. H1 H2 T % Prześwit H1,5T2 1,50 1,73 2,00 56,3 H1,9T2,5 1,90 2,19 2,50 57,8 H2,3T3 2,30 2,66 3,00 58,7 H9T12 9,00 10,39 12,00 56,3 H6T8,25 6,00 6,92 8,25 52,9 H22T34 22,00 25,40 34,00 41,9 H24T30 24,00 27,71 30,00 64,0 H40T49,19 40,00 46,19 49,70 64,0 H9T14 ( ) H24T30 ( ) H1: 9,00 H2: 10,39 T: 14,00 Prześwit: 41,3% H1: 24,00 H2: 27,71 T: 30,00 Prześwit: 64,0% 18 RM Industrial Group

19 Sita do sortowników Sita do sortowników, układ mijany Układ mijany przykłady Kształt płaski d T No. L1 L2 T d s LREMR1,1x1,3T1,66 1,10 1,30 1,66 0,60 1,00 LREMF2,25x2,8T3,5 2,25 2,80 3,50 1,20 1,25 LREMF6x7,1T9 6,00 7,10 9,00 3,40 2,00 LREMR6,5x7,7T9,75 6,50 7,70 9,75 3,60 2,00 LREMR7,5x9,4T11,25 7,50 9,40 11,25 4,10 2,50 T Kształt zaokrąglony s L1 L2 Sita do Sortowników Sortowniki cylindryczne z sitami kieszonkowymi są powszechnie stosowane do sortowania oraz czyszczenia ziaren i nasion. W celu uzyskania dobrych rezultatów istotne jest dobranie kształtu oraz rozmiaru kieszeni odpowiedniego do zastosowania. Nasze sortowniki produkowane są w grubościach blach podanych powyżej. Nie poleca się stosowania sit cieńszych od sugerowanych dla danej aplikacji. Istnieje możliwość dostarczenia arkuszy o różnych wielkościach kieszeni. Każdy rozmiar odpowiedni jest dla danego zastosowania, a nawet niewielkie odchylenia mogą spowodować obniżenie wydajności urządzenia. Sita do sortowników dostarczane są w płaskich arkuszach oraz w kształcie zespawanych cylindrów. Perforacja bez granic 19

20 Perfocon Perfocon Perfocon został specjalnie zaprojektowany przez RM Industrial Group. B Tego rodzaju perforację stosuje się wielu sektorach przemysłu w aplikacjach, w których wymagane są małe oczka, grube blachy oraz perforacja kierunkowa. Specjalna technologia produkcyjna umożliwia perforację w blasze wiele A B A razy grubszej od średnicy oczka np., średnica oczka 0,2 mm w blasze kwasoodpornej o grubości 0,8 mm. Perforacja kierunkowa umożliwia kontrolę przepływu powietrza oraz przesiewu. Odpowiedni kąt nachylenia perforacji zapewnia zmniejszenie R Grubość blachy możliwości zatykania otworów. Perfocon jest niezwykle przydatny w procesach separacji. Ma również wiele innych zastosowań np. w produk- Nosek okrągły (Type 6) cji sera, w suszarniach, w śrutownikach bijakowych. Perfocon B Perforcon oznaczony jest zgodnie z normą ISO 7806: R 0,2 Z 2,5 x 1,6 R określa średnicę otworu Z określa podziałkę x przesuw A B A RM Industrial Group oferuje z magazynu Perfocon o następujących parametrach: Materiał: AISI 304 Wymiary arkusza: 669 x 2500 x 0,6 mm Perforacja: R 0,2 Z 2,5 x 1,6 R Nosek spłaszczony (Typ 5) Grubość blachy Perfocon dostarczany jest bez marginesów. Istnieje możliwość wysłania próbki. Na zapytaniach/zamówieniach prosimy o umieszczenie następujących informacji: Wielkość oczka Podziałka Przesuw Wymiar blachy Surowiec Wymagania dodatkowe Zastosowanie Rysunek/próbka Podziałka Przesuw 20 RM Industrial Group

21 Sita noskowe Sita noskowe Z2 LTNP Z1 L Sita noskowe przykłady No. LTNP L Z1 Z2 LTNP4x8Z10x10 4,00 8,00 10,00 10,00 LTNP6x10Z12,8x13 6,00 10,00 12,80 13,00 LTNP8x11Z15,5x18,3 8,00 11,00 15,50 18,30 LTNP12x22,5Z19x26 12,00 22,50 19,00 26,00 LTNP16x32Z26x36 16,00 32,00 26,00 36,00 LTNP19x40Z31x44 19,00 40,00 31,00 44,00 LTNP16x32Z26x36 ( ) LTNP12x22,5Z19x26 ( ) LTNP19x40Z31x44 ( ) LTNP6x10Z12,8x13 ( ) LTNP8x11Z15,5x18,3 ( ) LTNP4x8Z10x10 ( ) Perforacja bez granic 21

22 Sita daszkowe B B L L No. B L No. B L POLR6x12U10,6x16 6,00 12,00 PCLR8x13,5U10,5x18,75 8,00 13,5 POLR5x13U8x17,2 5,00 13,00 PCLR10,2x13U32x19 10,20 13,00 POLR6x12U8x20 6,00 12,00 PCLR11x20U30x50 11,00 20,00 POLR6x130U12x140 6,00 130,00 PCLR12x230U20x280 12,00 230,00 POLR8x14U10x23 8,00 14,00 PCLR12,5x112U7,5x104,5 12,50 112,00 POLR8x42U10x52 8,00 42,00 PCLR12,5x14U20x40 12,50 14,00 POLR8x55U15x70 8,00 55,00 POLR8,25x24U16,5x32 8,25 24,00 POLR9x65U12x77 9,00 65,00 PCLR11x20U30x50 ( ) POLR11x18U15x28 11,00 18,00 POLR11x110U20x124 11,00 110,00 POLR18x130U25x140 18,00 130,00 POLR18x190U24x205 18,00 190,00 POLR18x210U36x240 18,00 210,00 POLR5x13U8x17,2 ( ) PCLR4,5x20U16,4x17,5 ( ) POLR8,25x24U16x32 ( ) PCLR7,5x104,5U12,5x112 ( ) 22 RM Industrial Group

23 Sita daszkowe POLR8x42U10x52 ( ) PCLR17x28U34,3x67 ( ) POLR8x42U10x52 ( ) POLR12x34U16,6x33,2 ( ) POLR3x7U12,5x6,35 ( ) POLR5x7U12,5x6,35 ( ) POLR1x4U12x12,4 ( ) Perforacja bez granic 23

24 Perforacja kołnierzowa, stożkowa, karbowana Perforacja kołnierzowa Perforacja stożkowa Perforacja karbowana Tx0,866 Tx0,866 Tx0,866 T T T T T T CIR T RC T R T Perforacja kołnierzowa Perforacja stożkowa No. CIR T % Prześwit No. RC T/U % Prześwit CIR8T15 8,00 15,00 25,8 RC5U10 5,00 U 10,00 19,6 CIR18T27,3 18,00 27,30 39,4 RC7,5T12 7,50 T 12,00 35,1 CIR8T15 ( ) RC5U10 ( ) Perforacja karbowana No. R T/U % Prześwit RI4,79T15 4,79 15,00 9,2 RI10T13 10,00 13,00 53,7 RI15U16 15,00 60,00 5,7 RI22T32 22,00 32,00 42,9 R: 8,00 T: 15,00 Prześwit: 25,8% RC: 5,00 U: 10,00 Prześwit: 19,6% Sita tarkowe Sita tarkowe Sita tarkowe Sito czerpakowe Sito czerpakowe No. RT M/T/U No. RT U % RT0,5M1,25 0,50 T1,25 SPEC ,00 9,00 8,70 RT1,6T6 1,60 T6,00 RT2,8M7,8 2,80 T7,80 RT6U37,5 6,00 U37,50 RT2,8M7,8 ( ) 24 RM Industrial Group

25 Sita podporowe SPEC SPEC Prześwit: 31,7% SPEC SPEC Anti-skid SPEC SPEC R: 7,30 R: 5,00 M: 17,68 Prześwit: 20,0% R: 12,00 U: 25,00 Prześwit: 20,6% SPEC SPECR8T20 11,00 x 10,00 M: 36,36 Prześwit: 14,0% R: 8,00 T: 20,00 Perforacja bez granic 25

26 Blachy przetłaczane EMB34 (L1C) EMBL1B EMBL2B Fasolka 12x30 układ Z60x60 Fasolka 8x22 układ Z44x44 Fasolka 13x38 układ Z60x60 EMBL3 EMBL4 EMBL7 Piramidka 16x16 Z36x36 Piramidka 16x16 Z36x36 Piramidka 10x20U25 EMBL8 EMBB7 (L8B) Piramidka 5x5U8 Piramidka U20 26 RM Industrial Group

27 Blachy przetłaczane EMB EMB EMB mm 2,5 x 2,5 mm 6 mm EMB EMB EMB x 4 mm 6 mm 2 mm 3 x 4 mm EMB EMB EMB x 12 mm 5 x 15 mm EMB EMB x 12 mm 4,5 mm EMB EMB EMB x25 mm 25 x 75 mm 42 mm Perforacja bez granic 27

28 Sita mostkowe Sita mostkowe to specjalny rodzaj perforacji, w którym połączenie dużej grubości blach z małymi otworami daje znaczną wytrzymałość potrzebną w procesach fi ltracji czy wentylacji. Sita mostkowe często używane są w przemyśle chemicznym. Informacje techniczne: Sito mostkowe 12,5 x 32 / 25, 5 x 45 Prześwit zależny od wysokości przetłoczenia: 1,5 mm ca. 3,7% 2,0 mm ca. 5,3% 2,5 mm ca. 7,2% 3,0 mm ca. 9,1% s 1 2 mm 3 mm 4 mm 5 mm 6 mm 8 mm s 1 a 1 a 1 20 ± 0,2 W W 5 ± 0,2 e 7 ± 0,2 b b 6,5 ± 0,8 7,5 ± 0,8 9 ± 1,0 h h t ± 1 t ± 2 t ± 3 t ± 5 t ± 7,5 t ± 7, a 2 a 2 a 3 a 3 a 2 = a 1 + 1,4 h a 3 = a 1 + 2,8 h S 1 = Grubość blachy h = Szczelina a 3 = Maksymalna wielkość szczeliny S 1 b w h f a1 a2 a3 t A B h e 28 RM Industrial Group

29 Akustyka F27 F72 F30 Prześwit: 27,7% Prześwit: 38,3% Prześwit: 20,8% Perforacje ozdobne DEC1-020 DEC2-000 Prześwit: 46,1% DEC7-000 Prześwit: 43,6% DEC Prześwit: 52,0% Prześwit: 52,0% DEC3-002 DEC Prześwit: 44,0% DEC DEC1-006 Prześwit: 36,3% DEC4-000 Prześwit: 60,0% Prześwit: 58,0% DEC Prześwit: 29,0% Perforacja bez granic Prześwit: 28,0% 29

30 Perforacje ozdobne DEC DEC DEC Prześwit: 46,0% Prześwit: 30,0% Prześwit: 50,0% DEC DEC DEC Prześwit: 45,0% Prześwit: 33,0% Prześwit: 50,0% DEC Italy DEC Prześwit : 42,0% Prześwit: 26,0% DEC DEC DEC Prześwit: 42,0% Prześwit: 38,0% Prześwit: 38,0% 30 RM Industrial Group

31 Perforacje ozdobne DEC3-000 DEC DEC Prześwit: 56,0% Prześwit: 46,0% Prześwit: 62,0% DEC DEC Prześwit: 33,0% Prześwit: 50,0% DEC DEC Prześwit: 37,0% Prześwit: 42,0% Perforacja bez granic 31

32 Siatki cięto-ciągnione Istotne jest określenie długości i szerokości siatki według rysunku poniżej. a Siatkę cięto-ciągnioną produkuje się poprzez nacinanie oraz rozciąganie blachy. Produkcja odbywa się na specjalnej maszynie, która tnie blachę w odstępach a następnie ją rozciąga. Szerokość c d b Długość a Szerokość oczka c Szerokość mostka b Długość oczka d Grubość mostka Siatka cięto-ciągniona jest bardzo wytrzymała. Materiał, z którego jest wykonywana wykorzystywany jest całkowicie, przy jej produkcji nie pozostają żadne odpady. Szerokość Długość Montaż: Siatka cięto-ciągniona powinna być tak mocowana aby szerokość oczek była równoległa do długości arkusza. Siatka ma dość dużą sztywność dzięki ustawieniu mostków pod kątem w stosunku do jej powierzchni. Tabela wag dla siatek używanych jako kraty podestowe Szerokość kraty w mm No. 400 mm 500 mm 600 mm 700 mm 800 mm 1000 mm 1250 mm LT1230Z LT1342Z LT2062Z LT2062Z LT2062Z LT2062Z LT2662Z LT3088Z LT3088Z LT3088Z LT40115Z LT40115Z Tabela wag informuje o możliwych ciężarach w kg/m2 z uwzględnieniem czynnika bezpieczeństwa. Podkreślone wartości oznaczają średnią wagę człowieka z narzędziami na środku kraty. Tabela wag odnosi się do arkuszy zespawanych lub umocowanych na ramie. Wytrzymałość ramy i łączeń powinna być kalkulowana oddzielnie. 32 RM Industrial Group

33 Siatki cięto-ciągnione LT0205Z0605 LT0627Z1210 LT0410Z1005 LT: 02 x 05 Z: 0,60 x 0,50 Prześwit: 43,0% LT: 06 x 27 Z: 1,20 x 1,00 Prześwit: 62,0% LT: 04 x 10 Z: 1,00 x 0,50 Prześwit: 68,0% Prześwit Waga arkusza No. a x b mm c x d mm % w kg Mikro-siatki LT0205Z x 05 0,60 x 0,50 43,0 3,6 kg Oczka romboidalne LT0627Z x 27 1,20 x 1,00 62,0 2,6 kg LT0410Z x 10 1,00 x 0,50 68,0 0,6 kg LT3088Z x 88 3,00 x 3,00 78,0 4,4kg LT3088Z x 88 6,00 x 3,00 75,0 8,7 kg LT3088Z x 88 6,00 x 4,00 68,0 11,6 kg Oczka romboidalne walcowane LT2652Z x 52 4,80 x 2,50 72,0 7,0 kg Oczka heksagonalne LT1020Z x 20 1,20 x 1,20 73,0 2,5kg Kraty podestowe LT1230Z x 30 4,50 x 2,50 41,0 14,0 kg LT2062Z x 62 4,50 x 3,00 63,0 9,7 kg LT2062Z x 62 6,00 x 3,00 60,0 12,8 kg LT2062Z x 62 6,00 x 4,00 60,0 17,0 kg LT35120Z x 120 9,50 x 5,00 50,0 30,7 kg LT75200Z x 200 6,30 x 4,50 82,0 7,7 kg LT3088Z3030 LT2062Z4530 LT: 20 x 62 Z: 4,50 x 3,00 Prześwit: 63,0% LT2062Z6030 LT: 30 x 88 Z: 3,00 x 3,00 Prześwit: 78,0% LT LT: 20 x 62 Z: 6,00 x 3,00 Prześwit: 60,0% LT1230Z4525 LT: 30 x 88 Z: 6,00 x 4,00 Prześwit: 68,0% LT2652Z4825 LT1020Z1212 LT: 26 x 52 Z: 4,80 x 2,50 Prześwit: 72,0% LT: 10 x 20 Z: 1,20 x 1,20 Prześwit: 73,0% Perforacja bez granic 33

34 RM Industrial Group 34 RM Industrial Group

35 Perforacja bez granic 35
