RB 42 IX. Rainbow Button 42, IX III. III RB/PS Config Kit Config Adapter 8.107

Transkrypt

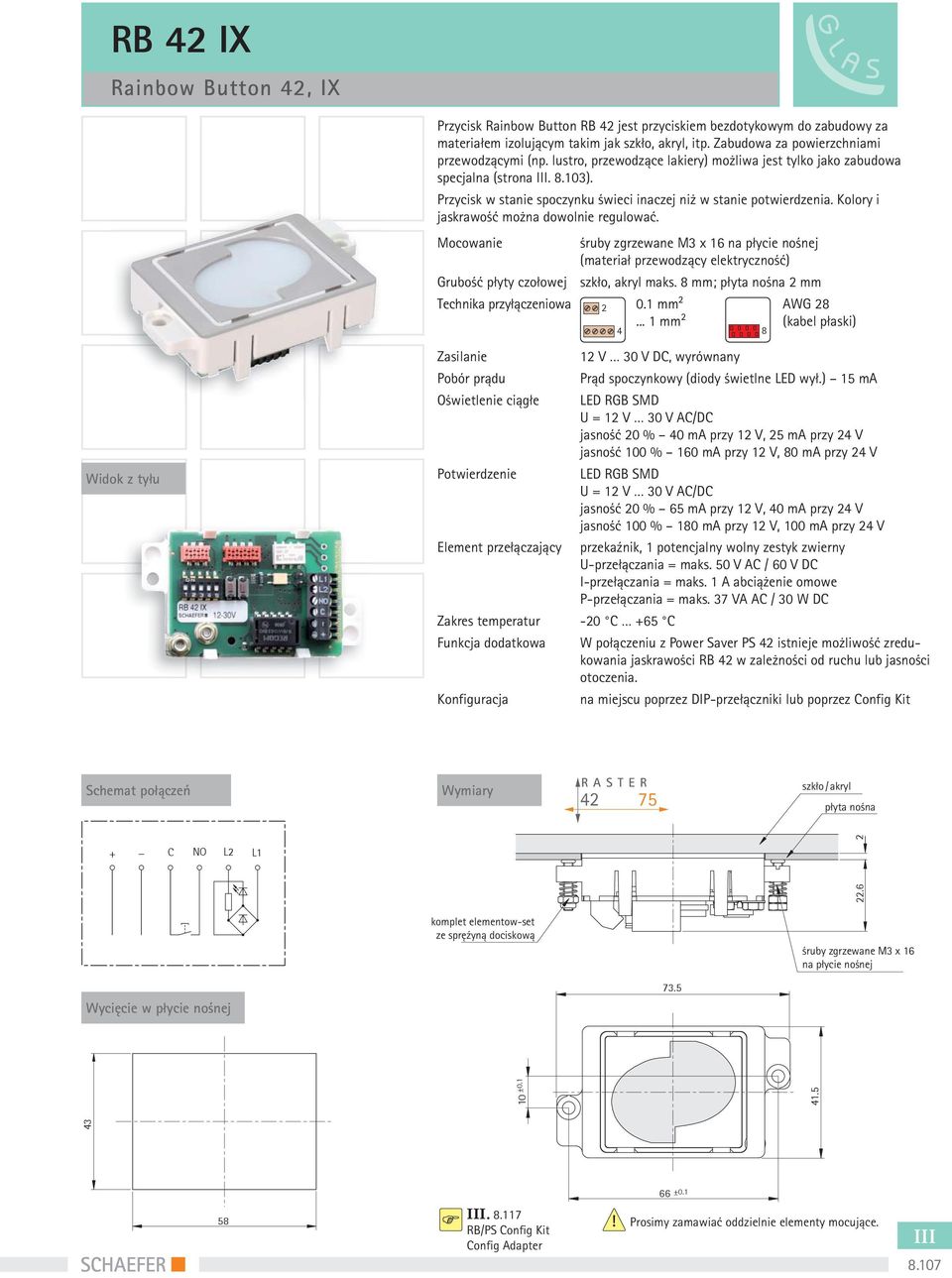

1 RB 42 IX Rainbow Button 42, IX Przycisk Rainbow Button RB 42 jest przyciskiem bezdotykowym do zabudowy za materiałem izolującym takim jak szkło, akryl, itp. Zabudowa za powierzchniami przewodzącymi (np. lustro, przewodzące lakiery) możliwa jest tylko jako zabudowa specjalna (strona ). Przycisk w stanie spoczynku świeci inaczej niż w stanie potwierdzenia. Kolory i jaskrawość można dowolnie regulować. Mocowanie śruby zgrzewane M3 x 16 na płycie nośnej (materiał przewodzący elektryczność) Grubość płyty czołowej szkło, akryl maks. 8 mm; płyta nośna 2 mm Technika przyłączeniowa mm2 AWG mm2 (kabel płaski) 4 8 Widok z tyłu Zasilanie 12 V 30 V DC, wyrównany Pobór prądu Prąd spoczynkowy (diody świetlne LED wył.) 15 ma Oświetlenie ciągłe LED RGB SMD jasność 20 % 40 ma przy 12 V, 25 ma przy 24 V jasność 100 % 160 ma przy 12 V, 80 ma przy 24 V Potwierdzenie LED RGB SMD jasność 20 % 65 ma przy 12 V, 40 ma przy 24 V jasność 100 % 180 ma przy 12 V, 100 ma przy 24 V Element przełączający przekaźnik, 1 potencjalny wolny zestyk zwierny U-przełączania = maks. 50 V AC / 60 V DC I-przełączania = maks. 1 A abciążenie omowe P-przełączania = maks. 37 VA AC / 30 W DC Zakres temperatur -20 C 65 C Funkcja dodatkowa W połączeniu z Power Saver PS 42 istnieje możliwość zredukowania jaskrawości RB 42 w zależności od ruchu lub jasności otoczenia. Konfiguracja na miejscu poprzez DIP-przełączniki lub poprzez Config Kit Schemat połączeń RASTER szkło / akryl płyta nośna _ C NO L2 L komplet elementow-set ze spręźyną dociskową śruby zgrzewane M3 x 16 na płycie nośnej Wycięcie w płycie nośnej ± ± RB/PS Config Kit Config Adapter Prosimy zamawiać oddzielnie elementy mocujące

2 RB 42 2M XI Rainbow Button 42, 2M XI Widok z tyłu Przycisk Rainbow Button RB 42 2M XI jest przyciskiem bezdotykowym do zabudowy za materiałem izolującym takim jak szkło, akryl, itp. Zabudowa za powierzchniami przewodzącymi (np. lustro, przewodzące lakiery) możliwa jest tylko jako zabudowa specjalna (strona ). Przycisk w stanie spoczynku świeci inaczej niż w stanie potwierdzenia. Kolory i jaskrawość można dowolnie regulować. Ten przycisk wyposażony jest w dodatkowy bezpotencjałowy zestyk i układ dozorujący. Sprawdza on automatycznie funkcjonowanie przycisku co 24 godziny. Zapewnia to większe bezpieczeństwo przycisku. Dzięki temu RB 42 2M XI może być stosowany jako przycisk awaryjny. Mocowanie śruby zgrzewane M3 x 16 na płycie nośnej (materiał przewodzący elektryczność) Grubość płyty czołowej szkło, akryl maks. 8 mm; płyta nośna 2 mm Technika przyłączeniowa mm2 AWG mm2 (kabel płaski) Zasilanie 12 V 30 V DC, wyrównany Pobór prądu Prąd spoczynkowy (diody świetlne LED wył.) 35 ma przy 12 V, 25 ma przy 24 V Oświetlenie ciągłe LED RGB SMD jasność 20 % 65 ma przy 12 V, 40 ma przy 24 V jasność 100 % 190 ma przy 12 V, 100 ma przy 24 V Potwierdzenie LED RGB SMD jasność 20 % 100 ma przy 12 V, 55 ma przy 24 V jasność 100 % 220 ma przy 12 V, 110 ma przy 24 V Element przełączający przekaźnik, 1 potencjalny wolny zestyk zwierny U-przełączania = maks. 50 V AC / 60 V DC I-przełączania = maks. 1 A abciążenie omowe P-przełączania = maks. 37 VA AC / 30 W DC przekaźnik, 1 potencjalny wolny zestyk przełączny U-przełączania = maks. 30 V AC / 30 V DC I-przełączania = maks. 2 A abciążenie omowe P-przełączania = maks VA AC / 60 W DC Zakres temperatur -20 C 65 C Funkcja dodatkowa W połączeniu z Power Saver PS 42 istnieje możliwość zredukowania jaskrawości RB 42 w zależności od ruchu lub jasności otoczenia. Konfiguracja na miejscu poprzez DIP-przełączniki lub poprzez Config Kit Schemat połączeń RASTER szkło / akryl płyta nośna - C NO NC C NO L2 L komplet elementow-set ze spręźyną dociskową 73.5 śruby zgrzewane M3 x 16 na płycie nośnej REWIZJA a Aktualizacja / Wycięcie w płycie nośnej / 1 Przycisk RB 42 2M XI razem z DC-rozdzielacz można zastosować jako przycisk awaryjny. Poprzez zastosownie DC-rozdzielacza, zasilanie między prądem roboczym a awaryjnym pozostaje galwanicznie oddzielone RB/PS Config Kit Config Adapter 10 ± ± Prosimy zamawiać oddzielnie elementy mocujące.

3 PS 42 EMC LS GLAS Power Saver 42, czujnik ruchu EMC, czujnik światła, szkło ± oznakowanie (szklanej) płyty czołowej dla czujnika światła i czujnik ruchu EMC PS 42 LS ±0.1 EMC Montaż Odrębne obszary zastosowania EMC PS 42 z EMC można stosować jako przełącznik zbliżeniowy jako odwołanie sygnału dźwiękowego. Nie jest konieczne uruchomienie ręczne (np. w szpitalach, przemyśle środków spożywczych,...) Prosimy zamawiać oddzielnie elementy mocujące. Rainer Sturm pixelio.de 8.115

4 WYPOSAŻENIE DC-rozdzielacz Dane Opis DC-rozdzielacz będzie włączany poprzez przycisk typu RB 42 2M XI. Tym samym przycisk alarmowy można stosować normalnie poprzez standartowe napięcie. W przypadku braku napięcia z sieci przycisk pobiera napięcie z zasilania awaryjnego. Poprzez zastosownie DC-rozdzielacza, zasilanie między prądem roboczym a awaryjnym pozostaje galwanicznie oddzielone. Technika przyłączeniowa 0.1 mm mm2 Biegunowość wspólna anoda lub katoda Napięcie zasilania U IN = 12 V 30 V DC wyrównany U NOT = 12 V 30 V DC wyrównany U OUT = 12 V Pobór prądu około 20 ma (bez RB 42 2M XI) Pobór mocy maks. 10 W Prąd wyjściowy 20 ma 420 ma Zakres temperatur 0 C 65 C Widok z góry REWIZJA a Aktualizacja / /

5 WYPOSAŻENIE DC-rozdzielacz Przyłączenie DC-rozdzielacz Rainbow Button RB 42 2M XI U IN NOT - - C E U OUT - - prąd roboczy GND - prąd awaryjny REWIZJA a Aktualizacja / / 2

6 WYPOSAŻENIE Przekaźnik Dane Opis Mocowanie Technika przyłączeniowa przekaźnik do przełączania większych obciążeń, np. oświetlenie kabiny montaż na dachu kabiny mm2 Napięcie sterowania 8 V 230 V AC / DC Znamionowa moc załączalna 10 A / 250 V AC obciążenie przez żarówki i lampki halogenowe 230 V, 2000 W lampy fluorescencyjne z KVG przy przełączaniu DUO lub nieskompensowane 1000 VA lampy fluorescencyjne z KVG, równolegle skompensowane lub z EVG 500 VA Prąd spoczynkowy - Schemat połączeń A1 -A
