OPIS TECHNICZNY DO PROJEKTU KONSTRUKCJI ROZBUDOWY ISTNIEJACEGO BUDYNKU ŻŁOBKA W POLSKIEJ NOWEJ WSI UL. LIPOWA 102.

Transkrypt

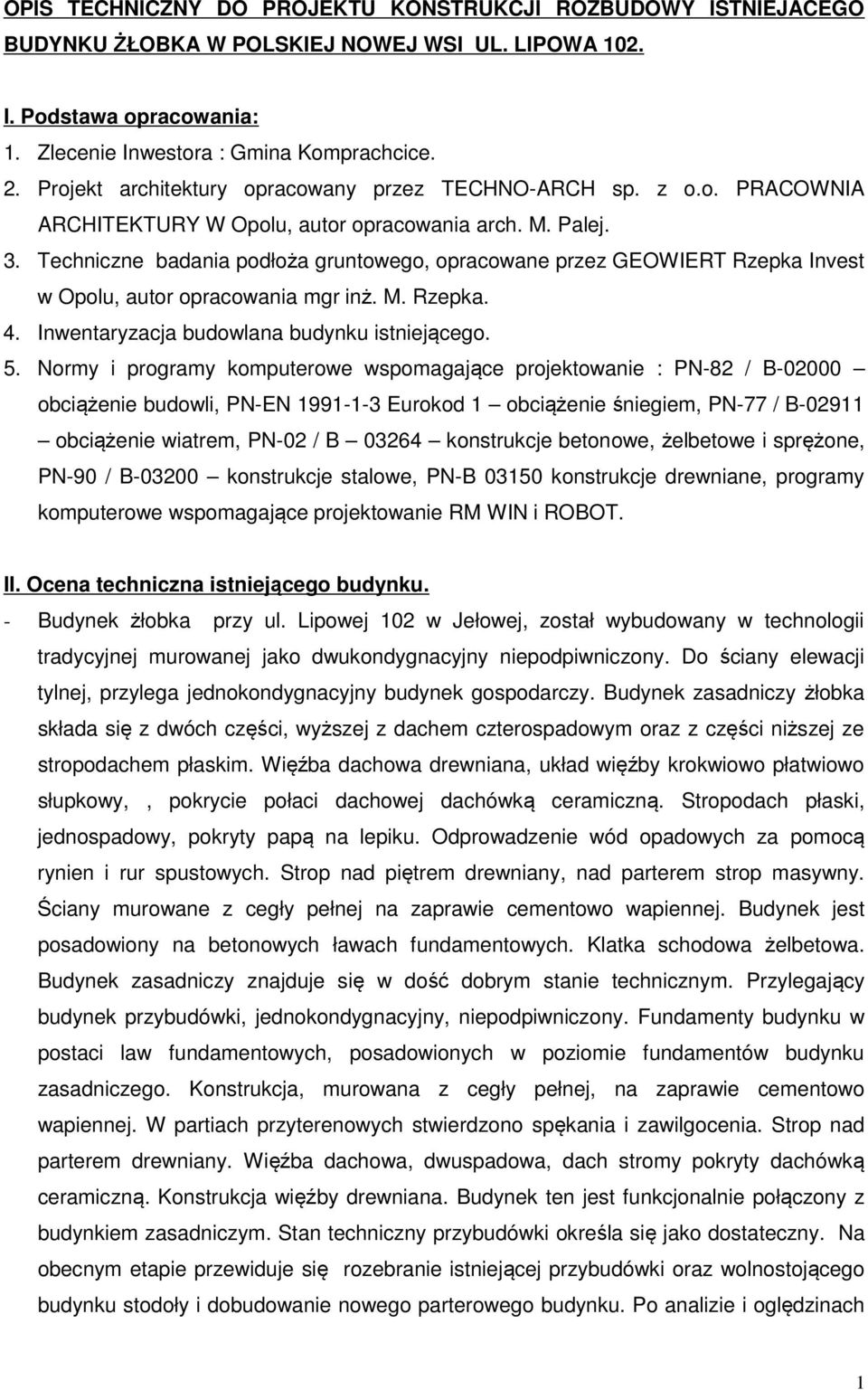

1 OPIS TECHNICZNY DO PROJEKTU KONSTRUKCJI ROZBUDOWY ISTNIEJACEGO BUDYNKU ŻŁOBKA W POLSKIEJ NOWEJ WSI UL. LIPOWA 102. I. Podstawa opracowania: 1. Zlecenie Inwestora : Gmina Komprachcice. 2. Projekt architektury opracowany przez TECHNO-ARCH sp. z o.o. PRACOWNIA ARCHITEKTURY W Opolu, autor opracowania arch. M. Palej. 3. Techniczne badania podłoża gruntowego, opracowane przez GEOWIERT Rzepka Invest w Opolu, autor opracowania mgr inż. M. Rzepka. 4. Inwentaryzacja budowlana budynku istniejącego. 5. Normy i programy komputerowe wspomagające projektowanie : PN-82 / B obciążenie budowli, PN-EN Eurokod 1 obciążenie śniegiem, PN-77 / B obciążenie wiatrem, PN-02 / B konstrukcje betonowe, żelbetowe i sprężone, PN-90 / B konstrukcje stalowe, PN-B konstrukcje drewniane, programy komputerowe wspomagające projektowanie RM WIN i ROBOT. II. Ocena techniczna istniejącego budynku. - Budynek żłobka przy ul. Lipowej 102 w Jełowej, został wybudowany w technologii tradycyjnej murowanej jako dwukondygnacyjny niepodpiwniczony. Do ściany elewacji tylnej, przylega jednokondygnacyjny budynek gospodarczy. Budynek zasadniczy żłobka składa się z dwóch części, wyższej z dachem czterospadowym oraz z części niższej ze stropodachem płaskim. Więźba dachowa drewniana, układ więźby krokwiowo płatwiowo słupkowy,, pokrycie połaci dachowej dachówką ceramiczną. Stropodach płaski, jednospadowy, pokryty papą na lepiku. Odprowadzenie wód opadowych za pomocą rynien i rur spustowych. Strop nad piętrem drewniany, nad parterem strop masywny. Ściany murowane z cegły pełnej na zaprawie cementowo wapiennej. Budynek jest posadowiony na betonowych ławach fundamentowych. Klatka schodowa żelbetowa. Budynek zasadniczy znajduje się w dość dobrym stanie technicznym. Przylegający budynek przybudówki, jednokondygnacyjny, niepodpiwniczony. Fundamenty budynku w postaci law fundamentowych, posadowionych w poziomie fundamentów budynku zasadniczego. Konstrukcja, murowana z cegły pełnej, na zaprawie cementowo wapiennej. W partiach przyterenowych stwierdzono spękania i zawilgocenia. Strop nad parterem drewniany. Więźba dachowa, dwuspadowa, dach stromy pokryty dachówką ceramiczną. Konstrukcja więźby drewniana. Budynek ten jest funkcjonalnie połączony z budynkiem zasadniczym. Stan techniczny przybudówki określa się jako dostateczny. Na obecnym etapie przewiduje się rozebranie istniejącej przybudówki oraz wolnostojącego budynku stodoły i dobudowanie nowego parterowego budynku. Po analizie i oględzinach 1

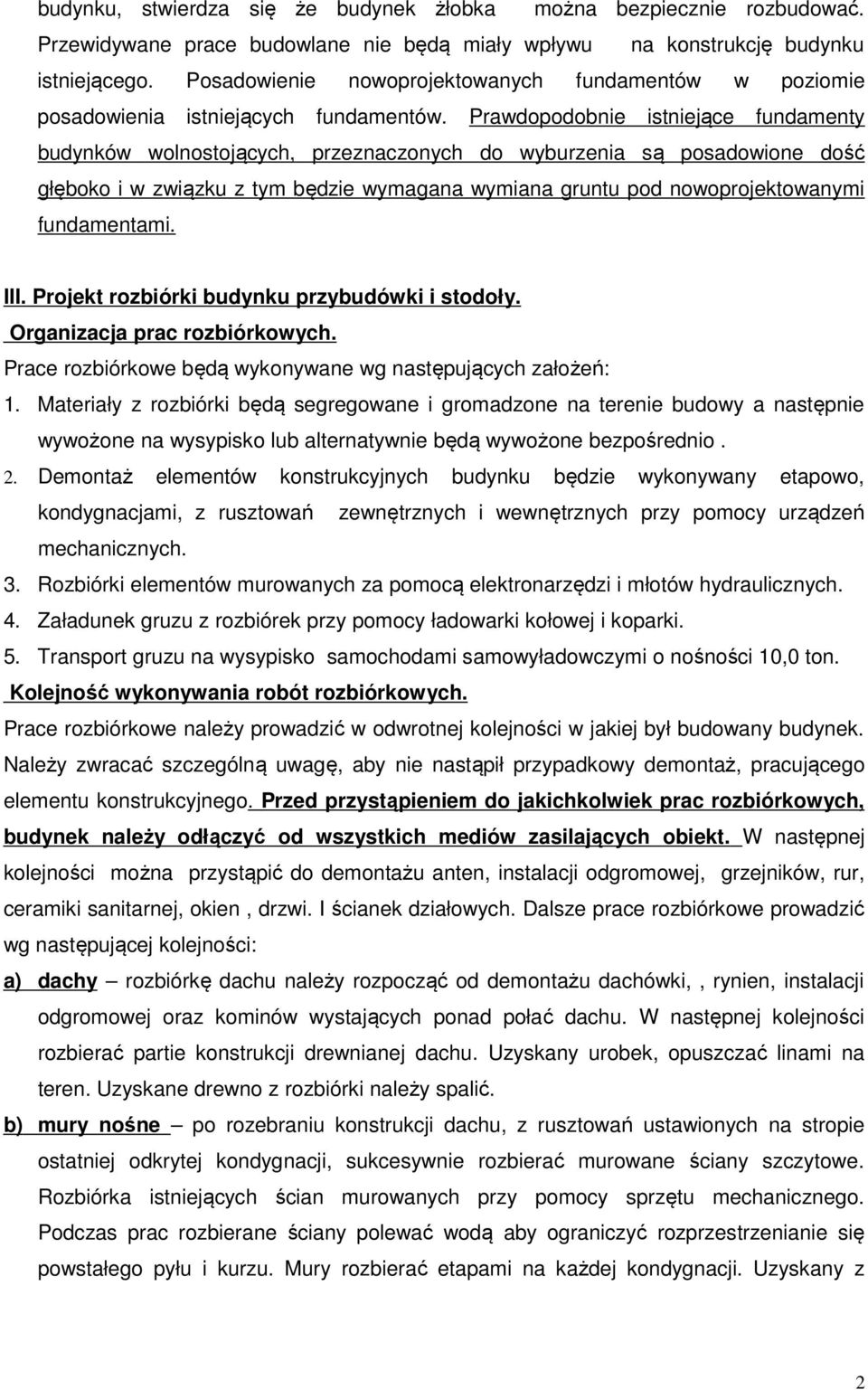

2 budynku, stwierdza się że budynek żłobka można bezpiecznie rozbudować. Przewidywane prace budowlane nie będą miały wpływu na konstrukcję budynku istniejącego. Posadowienie nowoprojektowanych fundamentów w poziomie posadowienia istniejących fundamentów. Prawdopodobnie istniejące fundamenty budynków wolnostojących, przeznaczonych do wyburzenia są posadowione dość głęboko i w związku z tym będzie wymagana wymiana gruntu pod nowoprojektowanymi fundamentami. III. Projekt rozbiórki budynku przybudówki i stodoły. Organizacja prac rozbiórkowych. Prace rozbiórkowe będą wykonywane wg następujących założeń: 1. Materiały z rozbiórki będą segregowane i gromadzone na terenie budowy a następnie wywożone na wysypisko lub alternatywnie będą wywożone bezpośrednio. 2. Demontaż elementów konstrukcyjnych budynku będzie wykonywany etapowo, kondygnacjami, z rusztowań zewnętrznych i wewnętrznych przy pomocy urządzeń mechanicznych. 3. Rozbiórki elementów murowanych za pomocą elektronarzędzi i młotów hydraulicznych. 4. Załadunek gruzu z rozbiórek przy pomocy ładowarki kołowej i koparki. 5. Transport gruzu na wysypisko samochodami samowyładowczymi o nośności 10,0 ton. Kolejność wykonywania robót rozbiórkowych. Prace rozbiórkowe należy prowadzić w odwrotnej kolejności w jakiej był budowany budynek. Należy zwracać szczególną uwagę, aby nie nastąpił przypadkowy demontaż, pracującego elementu konstrukcyjnego. Przed przystąpieniem do jakichkolwiek prac rozbiórkowych, budynek należy odłączyć od wszystkich mediów zasilających obiekt. W następnej kolejności można przystąpić do demontażu anten, instalacji odgromowej, grzejników, rur, ceramiki sanitarnej, okien, drzwi. I ścianek działowych. Dalsze prace rozbiórkowe prowadzić wg następującej kolejności: a) dachy rozbiórkę dachu należy rozpocząć od demontażu dachówki,, rynien, instalacji odgromowej oraz kominów wystających ponad połać dachu. W następnej kolejności rozbierać partie konstrukcji drewnianej dachu. Uzyskany urobek, opuszczać linami na teren. Uzyskane drewno z rozbiórki należy spalić. b) mury nośne po rozebraniu konstrukcji dachu, z rusztowań ustawionych na stropie ostatniej odkrytej kondygnacji, sukcesywnie rozbierać murowane ściany szczytowe. Rozbiórka istniejących ścian murowanych przy pomocy sprzętu mechanicznego. Podczas prac rozbierane ściany polewać wodą aby ograniczyć rozprzestrzenianie się powstałego pyłu i kurzu. Mury rozbierać etapami na każdej kondygnacji. Uzyskany z 2

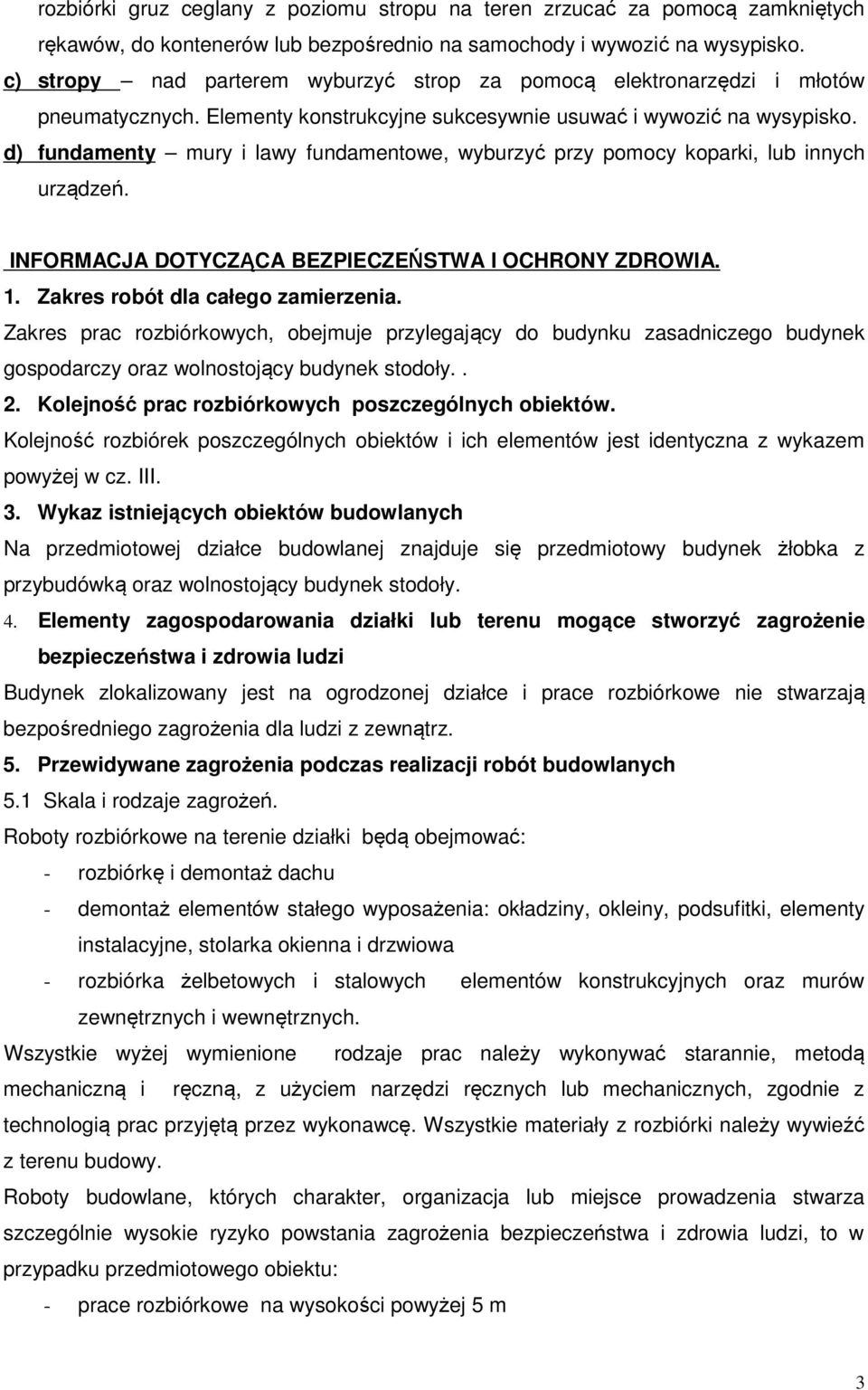

3 rozbiórki gruz ceglany z poziomu stropu na teren zrzucać za pomocą zamkniętych rękawów, do kontenerów lub bezpośrednio na samochody i wywozić na wysypisko. c) stropy nad parterem wyburzyć strop za pomocą elektronarzędzi i młotów pneumatycznych. Elementy konstrukcyjne sukcesywnie usuwać i wywozić na wysypisko. d) fundamenty mury i lawy fundamentowe, wyburzyć przy pomocy koparki, lub innych urządzeń. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA. 1. Zakres robót dla całego zamierzenia. Zakres prac rozbiórkowych, obejmuje przylegający do budynku zasadniczego budynek gospodarczy oraz wolnostojący budynek stodoły.. 2. Kolejność prac rozbiórkowych poszczególnych obiektów. Kolejność rozbiórek poszczególnych obiektów i ich elementów jest identyczna z wykazem powyżej w cz. III. 3. Wykaz istniejących obiektów budowlanych Na przedmiotowej działce budowlanej znajduje się przedmiotowy budynek żłobka z przybudówką oraz wolnostojący budynek stodoły. 4. Elementy zagospodarowania działki lub terenu mogące stworzyć zagrożenie bezpieczeństwa i zdrowia ludzi Budynek zlokalizowany jest na ogrodzonej działce i prace rozbiórkowe nie stwarzają bezpośredniego zagrożenia dla ludzi z zewnątrz. 5. Przewidywane zagrożenia podczas realizacji robót budowlanych 5.1 Skala i rodzaje zagrożeń. Roboty rozbiórkowe na terenie działki będą obejmować: - rozbiórkę i demontaż dachu - demontaż elementów stałego wyposażenia: okładziny, okleiny, podsufitki, elementy instalacyjne, stolarka okienna i drzwiowa - rozbiórka żelbetowych i stalowych elementów konstrukcyjnych oraz murów zewnętrznych i wewnętrznych. Wszystkie wyżej wymienione rodzaje prac należy wykonywać starannie, metodą mechaniczną i ręczną, z użyciem narzędzi ręcznych lub mechanicznych, zgodnie z technologią prac przyjętą przez wykonawcę. Wszystkie materiały z rozbiórki należy wywieźć z terenu budowy. Roboty budowlane, których charakter, organizacja lub miejsce prowadzenia stwarza szczególnie wysokie ryzyko powstania zagrożenia bezpieczeństwa i zdrowia ludzi, to w przypadku przedmiotowego obiektu: - prace rozbiórkowe na wysokości powyżej 5 m 3

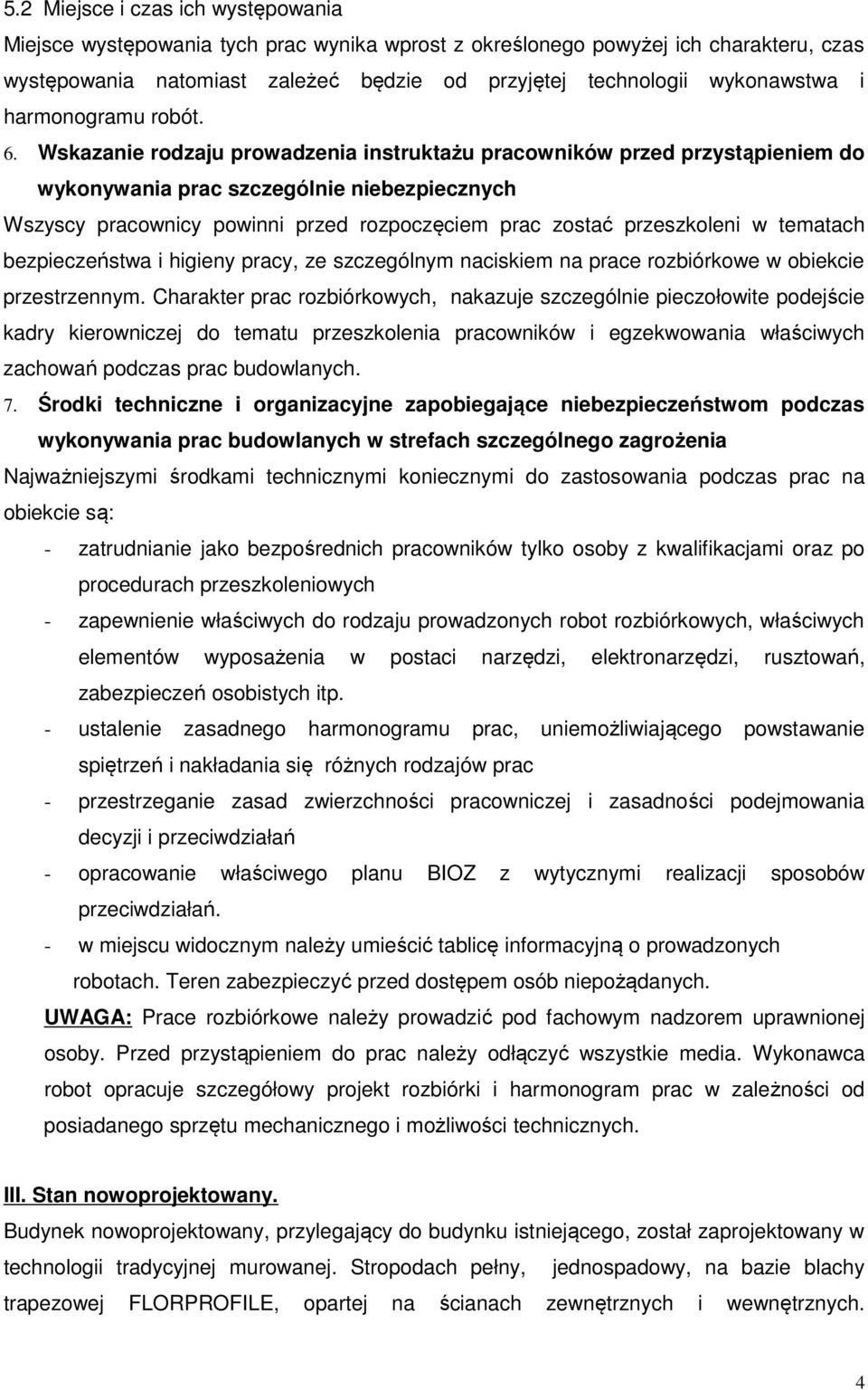

4 5.2 Miejsce i czas ich występowania Miejsce występowania tych prac wynika wprost z określonego powyżej ich charakteru, czas występowania natomiast zależeć będzie od przyjętej technologii wykonawstwa i harmonogramu robót. 6. Wskazanie rodzaju prowadzenia instruktażu pracowników przed przystąpieniem do wykonywania prac szczególnie niebezpiecznych Wszyscy pracownicy powinni przed rozpoczęciem prac zostać przeszkoleni w tematach bezpieczeństwa i higieny pracy, ze szczególnym naciskiem na prace rozbiórkowe w obiekcie przestrzennym. Charakter prac rozbiórkowych, nakazuje szczególnie pieczołowite podejście kadry kierowniczej do tematu przeszkolenia pracowników i egzekwowania właściwych zachowań podczas prac budowlanych. 7. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom podczas wykonywania prac budowlanych w strefach szczególnego zagrożenia Najważniejszymi środkami technicznymi koniecznymi do zastosowania podczas prac na obiekcie są: - zatrudnianie jako bezpośrednich pracowników tylko osoby z kwalifikacjami oraz po procedurach przeszkoleniowych - zapewnienie właściwych do rodzaju prowadzonych robot rozbiórkowych, właściwych elementów wyposażenia w postaci narzędzi, elektronarzędzi, rusztowań, zabezpieczeń osobistych itp. - ustalenie zasadnego harmonogramu prac, uniemożliwiającego powstawanie spiętrzeń i nakładania się różnych rodzajów prac - przestrzeganie zasad zwierzchności pracowniczej i zasadności podejmowania decyzji i przeciwdziałań - opracowanie właściwego planu BIOZ z wytycznymi realizacji sposobów przeciwdziałań. - w miejscu widocznym należy umieścić tablicę informacyjną o prowadzonych robotach. Teren zabezpieczyć przed dostępem osób niepożądanych. UWAGA: Prace rozbiórkowe należy prowadzić pod fachowym nadzorem uprawnionej osoby. Przed przystąpieniem do prac należy odłączyć wszystkie media. Wykonawca robot opracuje szczegółowy projekt rozbiórki i harmonogram prac w zależności od posiadanego sprzętu mechanicznego i możliwości technicznych. III. Stan nowoprojektowany. Budynek nowoprojektowany, przylegający do budynku istniejącego, został zaprojektowany w technologii tradycyjnej murowanej. Stropodach pełny, jednospadowy, na bazie blachy trapezowej FLORPROFILE, opartej na ścianach zewnętrznych i wewnętrznych. 4

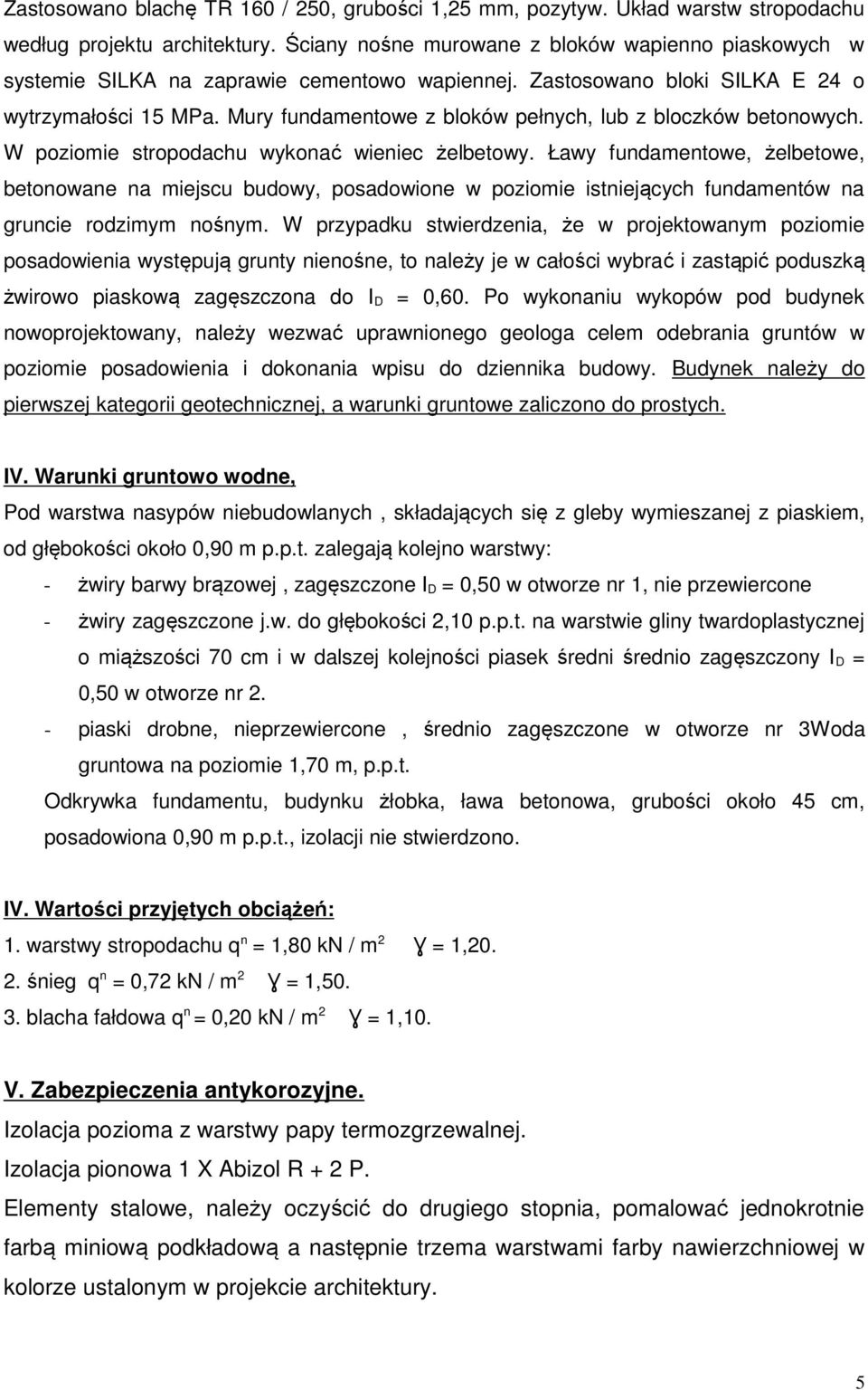

5 Zastosowano blachę TR 160 / 250, grubości 1,25 mm, pozytyw. Układ warstw stropodachu według projektu architektury. Ściany nośne murowane z bloków wapienno piaskowych w systemie SILKA na zaprawie cementowo wapiennej. Zastosowano bloki SILKA E 24 o wytrzymałości 15 MPa. Mury fundamentowe z bloków pełnych, lub z bloczków betonowych. W poziomie stropodachu wykonać wieniec żelbetowy. Ławy fundamentowe, żelbetowe, betonowane na miejscu budowy, posadowione w poziomie istniejących fundamentów na gruncie rodzimym nośnym. W przypadku stwierdzenia, że w projektowanym poziomie posadowienia występują grunty nienośne, to należy je w całości wybrać i zastąpić poduszką żwirowo piaskową zagęszczona do I D = 0,60. Po wykonaniu wykopów pod budynek nowoprojektowany, należy wezwać uprawnionego geologa celem odebrania gruntów w poziomie posadowienia i dokonania wpisu do dziennika budowy. Budynek należy do pierwszej kategorii geotechnicznej, a warunki gruntowe zaliczono do prostych. IV. Warunki gruntowo wodne, Pod warstwa nasypów niebudowlanych, składających się z gleby wymieszanej z piaskiem, od głębokości około 0,90 m p.p.t. zalegają kolejno warstwy: - żwiry barwy brązowej, zagęszczone I D = 0,50 w otworze nr 1, nie przewiercone - żwiry zagęszczone j.w. do głębokości 2,10 p.p.t. na warstwie gliny twardoplastycznej o miąższości 70 cm i w dalszej kolejności piasek średni średnio zagęszczony I D = 0,50 w otworze nr 2. - piaski drobne, nieprzewiercone, średnio zagęszczone w otworze nr 3Woda gruntowa na poziomie 1,70 m, p.p.t. Odkrywka fundamentu, budynku żłobka, ława betonowa, grubości około 45 cm, posadowiona 0,90 m p.p.t., izolacji nie stwierdzono. IV. Wartości przyjętych obciążeń: 1. warstwy stropodachu q n = 1,80 kn / m 2 Ɣ = 1, śnieg q n = 0,72 kn / m 2 Ɣ = 1, blacha fałdowa q n = 0,20 kn / m 2 Ɣ = 1,10. V. Zabezpieczenia antykorozyjne. Izolacja pozioma z warstwy papy termozgrzewalnej. Izolacja pionowa 1 X Abizol R + 2 P. Elementy stalowe, należy oczyścić do drugiego stopnia, pomalować jednokrotnie farbą miniową podkładową a następnie trzema warstwami farby nawierzchniowej w kolorze ustalonym w projekcie architektury. 5

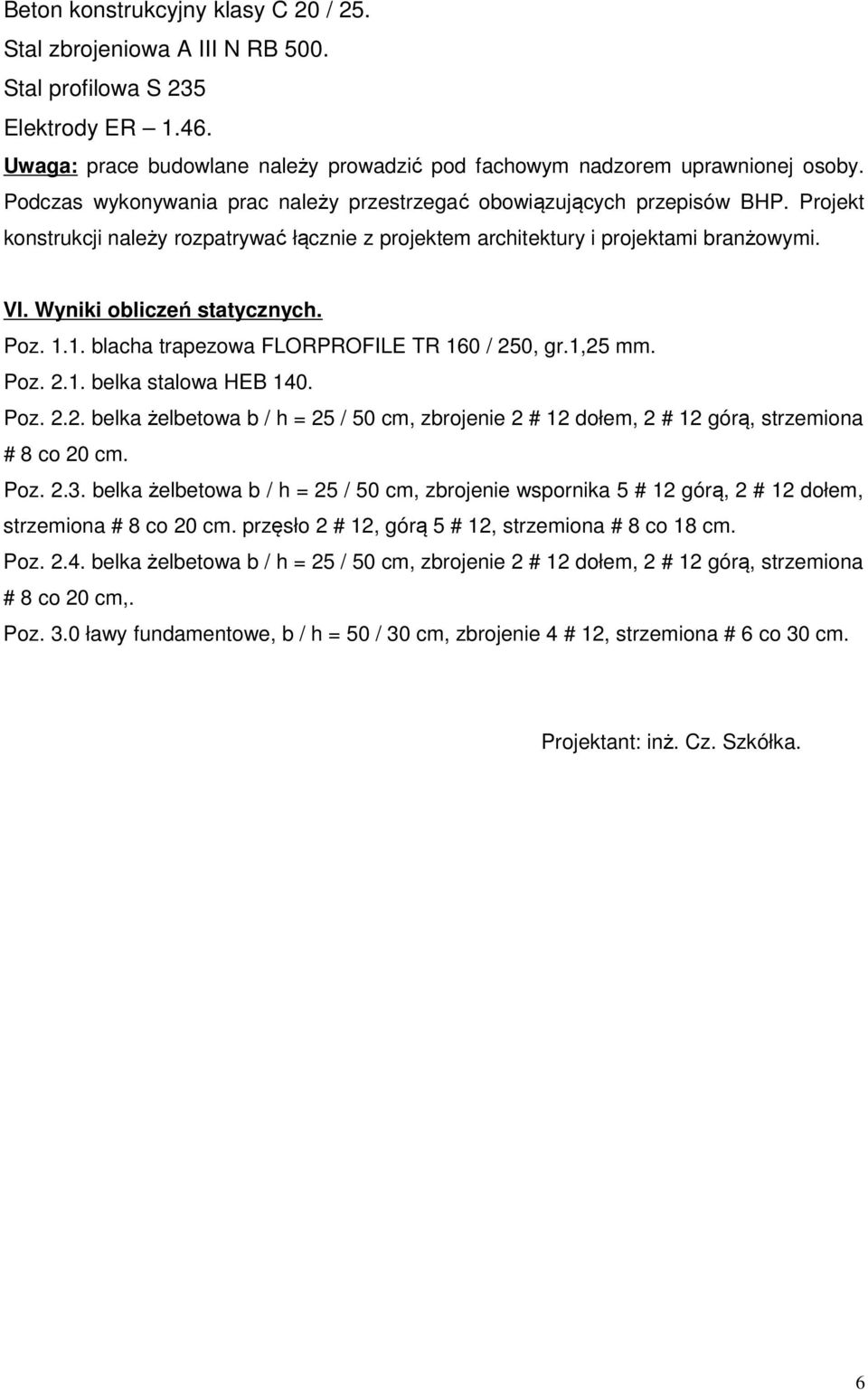

6 Beton konstrukcyjny klasy C 20 / 25. Stal zbrojeniowa A III N RB 500. Stal profilowa S 235 Elektrody ER Uwaga: prace budowlane należy prowadzić pod fachowym nadzorem uprawnionej osoby. Podczas wykonywania prac należy przestrzegać obowiązujących przepisów BHP. Projekt konstrukcji należy rozpatrywać łącznie z projektem architektury i projektami branżowymi. VI. Wyniki obliczeń statycznych. Poz blacha trapezowa FLORPROFILE TR 160 / 250, gr.1,25 mm. Poz belka stalowa HEB 140. Poz belka żelbetowa b / h = 25 / 50 cm, zbrojenie 2 # 12 dołem, 2 # 12 górą, strzemiona # 8 co 20 cm. Poz belka żelbetowa b / h = 25 / 50 cm, zbrojenie wspornika 5 # 12 górą, 2 # 12 dołem, strzemiona # 8 co 20 cm. przęsło 2 # 12, górą 5 # 12, strzemiona # 8 co 18 cm. Poz belka żelbetowa b / h = 25 / 50 cm, zbrojenie 2 # 12 dołem, 2 # 12 górą, strzemiona # 8 co 20 cm,. Poz. 3.0 ławy fundamentowe, b / h = 50 / 30 cm, zbrojenie 4 # 12, strzemiona # 6 co 30 cm. Projektant: inż. Cz. Szkółka. 6
