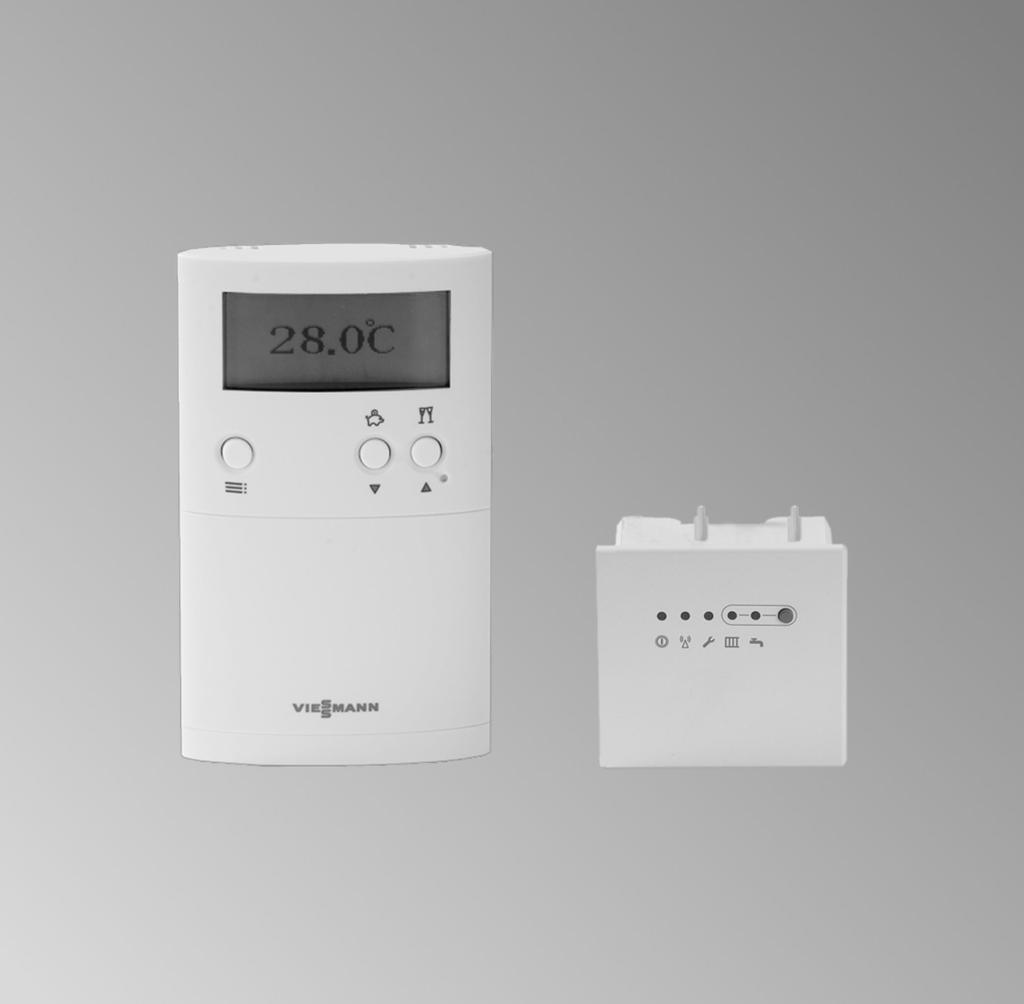

1 Instrukcja montażu i serwisu dla wykwalifikowanego personelu VIESMANN Vitotrol 100 Typ UTDB-RF2 Regulator sterowany temperaturą pomieszczenia z cyfrowym zegarem sterującym i odbiornikiem radiowym IU302-A30 do kotłów Vitodens 050-W Wskazówki dotyczące ważności, patrz ostatnia strona VITOTROL 100 1/2016 Proszę zachować!

2 Wskazówki bezpieczeństwa Wskazówki dotyczące bezpieczeństwa Prosimy o dokładne przestrzeganie wskazówek bezpieczeństwa w celu wykluczenia ryzyka utraty zdrowia oraz powstania szkód materialnych. Objaśnienia do wskazówek bezpieczeństwa! Niebezpieczeństwo Ten znak ostrzega przed niebezpieczeństwem zranienia. Uwaga Ten znak ostrzega przed stratami materialnymi i zanieczyszczeniem środowiska. Wskazówka Tekst oznaczony słowem Wskazówka zawiera dodatkowe informacje.! Niebezpieczeństwo Gorące powierzchnie mogą być przyczyną oparzeń. Przed rozpoczęciem prac konserwacyjnych i serwisowych wyłączyć urządzenie i pozostawić do ostygnięcia. Nie dotykać gorących powierzchni kotła grzewczego, palnika, systemu spalin i orurowania. Uwaga Wyładowania elektrostatyczne mogą doprowadzić do uszkodzenia podzespołów elektronicznych. Przed wykonaniem prac dotknąć uziemionych obiektów, np. rur grzewczych lub wodociągowych, w celu odprowadzenia ładunków statycznych. Grupa docelowa Niniejsza instrukcja skierowana jest wyłącznie do wykwalifikowanego personelu. Prace przy instalacji gazowej mogą wykonywać wyłącznie instalatorzy posiadający odpowiednie uprawnienia nadane przez zakład gazowniczy. Prace przy podzespołach elektrycznych mogą wykonywać wyłącznie wykwalifikowani elektrycy. Pierwsze uruchomienie powinien przeprowadzić wykonawca instalacji lub wyznaczona przez niego osoba posiadająca odpowiednie uprawnienia. Obowiązujące przepisy krajowe przepisy dotyczące instalacji ustawowe przepisy bezpieczeństwa i higieny pracy ustawowe przepisy o ochronie środowiska przepisy zrzeszeń zawodowo-ubezpieczeniowych stosowne przepisy bezpieczeństwa DIN, EN, DVGW, TRGI, TRF i VDE, a ÖNORM, EN, ÖVGW-TR Gas, ÖVGW-TRF i ÖVE c SEV, SUVA, SVGW, SVTI, SWKI, VKF oraz dyrektywa EKAS 1942: gaz płynny, część 2 Prace naprawcze! Uwaga Naprawa podzespołów spełniających funkcje zabezpieczające zagraża bezpiecznej eksploatacji instalacji. Uszkodzone podzespoły należy wymieniać na oryginalne części firmy Viessmann. Elementy dodatkowe, części zamienne i szybkozużywalne! Uwaga Części zamienne i szybko zużywalne, które nie zostały sprawdzone wraz z instalacją, mogą zakłócić jej prawidłowe funkcjonowanie. Montaż niedopuszczonych elementów oraz nieuzgodnione zmiany konstrukcyjne mogą obniżyć bezpieczeństwo pracy instalacji i spowodować ograniczenie praw gwarancyjnych. Stosować wyłącznie oryginalne części zamienne firmy Viessmann lub części przez tę firmę dopuszczone. Wskazówki bezpieczeństwa dotyczące prac przy instalacji Prace przy instalacji Jeśli instalacja opalana jest gazem, zamknąć zawór odcinający gaz i zabezpieczyć przed przypadkowym otwarciem. Wyłączyć instalację i sprawdzić brak napięcia w obwodach, np. za pomocą oddzielnego bezpiecznika lub wyłącznika głównego. Zabezpieczyć instalację przed włączeniem. 2

3 Wskazówki bezpieczeństwa Wskazówki dotyczące bezpieczeństwa (ciąg dalszy) Wskazówki bezpieczeństwa dotyczące eksploatacji instalacji Postępowanie w razie wystąpienia zapachu gazu Niebezpieczeństwo Ulatniający się gaz może spowodować eksplozję, a w jej następstwie ciężkie obrażenia. Nie palić! Nie dopuszczać do powstania otwartego ognia i tworzenia się iskier. Pod żadnym pozorem nie włączać ani nie wyłączać oświetlenia i urządzeń elektrycznych. Zamknąć zawór odcinający gaz. Otworzyć okna i drzwi. Ewakuować osoby z obszaru zagrożenia. Po opuszczeniu budynku zawiadomić zakład gazowniczy i energetyczny. Zasilanie prądowe budynku rozłączyć z bezpiecznego miejsca (z miejsca poza budynkiem). Wentylatory wywiewne Podczas pracy urządzeń z odprowadzeniem powietrza na zewnątrz (okapy wywiewne, wentylatory odciągowe, klimatyzacja itd.) wskutek odsysania powietrza może powstać podciśnienie. Przy jednoczesnej pracy kotła grzewczego może dojść do cofnięcia się spalin. Niebezpieczeństwo Skutkiem jednoczesnej pracy kotła grzewczego i urządzeń z odprowadzaniem powietrza na zewnątrz mogą być zatrucia zagrażające życiu z powodu cofania się spalin. Zamontować układ blokujący lub zapewnić wystarczający dopływ powietrza do spalania poprzez zastosowanie odpowiednich środków. Postępowanie w razie wystąpienia zapachu spalin Niebezpieczeństwo Wdychanie spalin może powodować zatrucia zagrażające życiu. Wyłączyć instalację grzewczą z eksploatacji. Przewietrzyć pomieszczenie techniczne. Zamykać drzwi do pomieszczeń mieszkalnych, aby uniknąć rozprzestrzenienia się spalin. Postępowanie w razie wycieku wody z urządzenia Niebezpieczeństwo W razie wycieku wody z urządzenia występuje ryzyko porażenia prądem. Wyłączyć instalację grzewczą zewnętrznym wyłącznikiem (np. w skrzynce z bezpiecznikami, w rozdzielnicy domowej). Instalacja spalinowa i powietrze do spalania Upewnić się, że instalacje spalinowe są drożne i nie mogą zostać zatkane, np. przez gromadzący się kondensat lub wpływy zewnętrzne. Zapewnić wystarczające zaopatrzenie w powietrze do spalania. Poinformować użytkownika instalacji, że niedozwolone są dodatkowe zmiany warunków budowlanych (np. układanie przewodów, osłony lub ścianki działowe). Niebezpieczeństwo Nieszczelne lub zatkane instalacje lub niewystarczający dopływ powietrza do spalania powodują zatrucia zagrażające życiu i zdrowiu wskutek obecności dwutlenku węgla w spalinach. Zapewnić zgodne z przepisami działanie instalacji spalinowej. Otwory do doprowadzania powietrza do spalania nie mogą być zamykane. 3

4 Spis treści Spis treści 1. Bezpieczeństwo i odpowiedzialność Bezpieczeństwo eksploatacji... 5 Odpowiedzialność cywilna Informacja Symbole... 6 Zastosowanie zgodne z przeznaczeniem... 6 Informacja o wyrobie Informacje ogólne Miejsce montażu... 8 Vitotrol Odbiornik radiowy Prace montażowe Montaż i podłączanie odbiornika radiowego... 9 Montaż odbiornika radiowego... 9 Podłączanie odbiornika radiowego... 9 Montaż termostatu Vitotrol Otwieranie Vitotrol Montaż cokołu ściennego Montaż Vitotrol Uruchomienie Uruchomienie Vitotrol Uruchomienie odbiornika radiowego Sprawdzanie jakości odbioru Testowanie wyjść sterujących Usuwanie usterek Zmiana kodu adresowego Dane techniczne Poświadczenia Deklaracja zgodności Wykaz haseł

5 Bezpieczeństwo eksploatacji Bezpieczeństwo i odpowiedzialność Niebezpieczeństwo Sygnały radiowe mogą zakłócać w szczególności działanie rozruszników serca, aparatów słuchowych i defibrylatorów. Jeśli takie urządzenia są stosowane, należy unikać przebywania w bezpośredniej bliskości gotowych do pracy podzespołów radiowych. Podzespoły radiowe mogą wzajemnie oddziaływać na przekazywanie sygnałów. Prawidłowe przekazywanie sygnałów wymaga zachowania minimalnej odległości 0,5 m pomiędzy podzespołami radiowymi. Pasmo częstotliwości podzespołów radiowych: 868 MHz Używać podzespołów radiowych wyłącznie w pomieszczeniach. Unikać szkodliwego oddziaływania na skutek wilgoci i pyłu. Unikać kontaktu podzespołów radiowych z gazem, parą i rozpuszczalnikiem oraz stałego, bezpośredniego nasłonecznienia. Nie używać podzespołów radiowych w połączeniu z następującymi urządzeniami: urządzeniami, które bezpośrednio lub pośrednio służą celom zabezpieczenia zdrowia lub życia, urządzeniami, których użytkowanie może prowadzić do powstania zagrożeń dla ludzi, zwierząt lub rzeczy. Po przerwie w dostawie prądu lub ponownym uruchomieniu skontrolować status podzespołów radiowych. Informacja Odpowiedzialność cywilna Firma nie ponosi odpowiedzialności za utratę zysku, niezrealizowanie oszczędności oraz inne bezpośrednie lub pośrednie szkody wynikające z użytkowania podzespołów radiowych, jak też za szkody wynikające z nieprawidłowego stosowania. Ograniczenie odpowiedzialności nie ma zastosowania, jeżeli szkody zostały spowodowanie umyślnie lub na skutek rażącego niedbalstwa lub jeżeli odpowiedzialność wynika z ustawy o odpowiedzialności z tytułu wadliwości produktu. 5

6 Informacja Symbole Informacja Symbol 1. Znaczenie Odsyłacz do innego dokumentu zawierającego dalsze informacje Czynność robocza na rysunkach: Numeracja odpowiada kolejności wykonywanych prac. Ostrzeżenie przed szkodami rzeczowymi i zagrożeniem dla środowiska Obszar będący pod napięciem Zwrócić szczególną uwagę. Podzespół musi zostać zablokowany (słychać zatrzaśnięcie). albo Sygnał dźwiękowy Zamontować nowy podzespół. albo W połączeniu z narzędziem: wyczyścić powierzchnię. Fachowo zutylizować podzespół. Oddać podzespół do utylizacji w punkcie odbioru. Nie wyrzucać podzespołu razem z odpadami z gospodarstwa domowego. Zastosowanie zgodne z przeznaczeniem Urządzenie należy zgodnie z przeznaczeniem zainstalować i użytkować w połączeniu z elektronicznymi regulatorami i sterownikami obsługiwanych wytwornic ciepła i prądu firmy Viessmann. Należy przy tym uwzględnić odpowiednie instrukcje montażu, serwisu i obsługi. Podczas podłączania do zasilania oraz przyłączania innych urządzeń należy w szczególności przestrzegać wartości natężenia prądu oraz napięcia. Urządzenie przeznaczone jest wyłącznie do użytkowania w budynkach mieszkalnych i użytkowych. Niewłaściwe użycie urządzenia lub niefachowa obsługa (np. otwarcie urządzenia przez użytkownika instalacji) jest zabronione i skutkuje wyłączeniem odpowiedzialności. Niewłaściwe użycie obejmuje także zmianę zgodnej z przeznaczeniem funkcji podzespołów systemu grzewczego. Wskazówka Urządzenie przewidziane jest wyłącznie do użytku domowego lub podobnego, co oznacza, że nawet nieprzeszkolone osoby mogą je bezpiecznie obsługiwać. 6

7 Informacja o wyrobie Informacja Vitotrol 100, typ UTDB-RF2 to pracujący na baterie regulator sterowany temperaturą pomieszczenia z wbudowanym nadajnikiem i oddzielnym odbiornikiem radiowym z wyjściem sterującym. Dzięki cyfrowemu zegarowi sterującemu można korzystać z programów czasowych do ogrzewania pomieszczeń. Informacja 7

8 Informacje ogólne Miejsce montażu Montaż Vitotrol 100 W głównym pomieszczeniu mieszkalnym na ścianie wewnętrznej naprzeciwko grzejników Ok. 1,5 m nad podłogą Z dala od okien i drzwi Z wyłączeniem regałów i wnęk Z dala od źródeł ciepła (grzejnik, bezpośrednie promieniowanie słoneczne, kominek, odbiornik telewizyjny itp.) Należy zapewnić dobre połączenie radiowe z odbiornikiem (sprawdzić jakość odbioru, patrz strona 12). Odbiornik radiowy Montaż w kotle grzewczym Należy zapewnić dobre połączenie radiowe ze wszystkimi podzespołami radiowymi (patrz strona 12). (W zależności od właściwości materiałowej oraz grubości ścian i podłóg zasięg wynosi do 30 m.) Wskazówka Materiały metalowe mogą silnie zakłócać odbiór radiowy. W pomieszczeniu nie może być zainstalowane inne urządzenie regulacyjne. Jeżeli grzejniki wyposażone są w zawory termostatyczne, powinny być one stale całkowicie otwarte. 8

9 Montaż i podłączanie odbiornika radiowego Prace montażowe Montaż odbiornika radiowego Montaż Rys. 1 Podłączanie odbiornika radiowego! Uwaga Naładowanie elektrostatyczne może uszkodzić podzespoły elektroniczne. Przed wykonaniem prac należy dotknąć uziemionych obiektów, np. rur grzewczych lub wodociągowych, w celu odprowadzenia ładunków statycznych Rys Wprowadzić przewód odbiornika radiowego do obudowy regulatora i zablokować wtyk w X5. Wskazówka Przewód ułożyć w taki sposób, aby przy zamykaniu obudowy regulatora nie został zaciśnięty. 9

10 Prace montażowe Montaż termostatu Vitotrol 100 Otwieranie Vitotrol 100 Montaż Rys. 3 Montaż cokołu ściennego Przed montażem ściennym dokonać kontroli odbioru radiowego (patrz strona 12) Rys. 4 10

11 Prace montażowe Montaż termostatu Vitotrol 100 (ciąg dalszy) Montaż Vitotrol Montaż 2. Rys

12 Uruchomienie Uruchomienie Vitotrol Otworzyć klapę osłonową. 2. Za pomocą spiczastego przedmiotu nacisnąć przycisk Reset. 3. Wybrać żądany język za pomocą /. 4. Potwierdzić, naciskając OK. 5. Ustawić aktualną godzinę i datę za pomocą /. 6. Potwierdzić, naciskając OK. Rys. 6 Uruchomienie Uruchomienie odbiornika radiowego A 8 Q ë r w B W jednym budynku można zainstalować kilka termostatów Vitotrol 100 i kilka odbiorników radiowych. Oba są fabrycznie dopasowane do siebie. Każdy Vitotrol 100 może komunikować się tylko z przyporządkowanym sobie odbiornikiem radiowym. Wskazówka Jeśli miga dioda LED r, oznacza to, że odbiornik radiowy nie rozpoznał sygnału z termostatu Vitotrol 100. W takim wypadku zmienić kod adresu (patrz strona 14). Rys. 7 A Dioda Sygnalizator pracy Lokalizacja adresu Funkcje serwisowe r Zapotrzebowanie na ciepło do ogrzewania pomieszczeń Zapotrzebowanie na ciepło do podgrzewu ciepłej wody użytkowej B Przycisk serwisu Sprawdzanie jakości odbioru 1. Naciskać przycisk serwisowy B na odbiorniku radiowym (patrz rys. 7) ok. 5 s do momentu, aż dioda LED zacznie migać. 4. Naciskając / wybrać Ustawienia. 5. Potwierdzić, naciskając OK. 2. Dokonać następujących ustawień na termostacie Vitotrol 100: Otworzyć klapę osłonową termostatu Vitotrol razy nacisnąć Przyciskiem / wybrać Serwis. 7. Potwierdzić, naciskając 4 razy OK. Na wyświetlaczu pojawi się Wysyłanie danych. Transfer trwa ok. 30 s.

13 Uruchomienie Uruchomienie odbiornika radiowego (ciąg dalszy) Jeśli jakość odbioru jest właściwa, dioda LED świeci się na zielono. Jeśli dioda LED świeci się na czerwono, sprawdzić i w razie potrzeby zmienić miejsce montażu Vitotrol 100 i ponownie sprawdzić jakość odbioru. Testowanie wyjść sterujących 1. Tak często naciskać przycisk serwisowy B na odbiorniku radiowym (patrz rys. 7), aż osiągnięty uaktywni się żądana funkcja (patrz poniższa tabela). 2. Funkcja zakończona: Nacisnąć przycisk serwisowy B. Jeśli wyjście sterujące zostanie wyłączone przez ustawienie na termostacie Vitotrol 100, funkcja wyłącza się automatycznie. Funkcja Dioda LED r Dioda LED Ogrzewanie pomieszczeń i podgrzew ciepłej wody użytkowej wył. Wył. Wył. Ogrzewanie pomieszczeń wył., podgrzew ciepłej wody użytkowej aktywny Ogrzewanie pomieszczeń aktywne, podgrzew ciepłej wody użytkowej wył. Ogrzewanie pomieszczeń i podgrzew ciepłej wody użytkowej aktywne Wył. Wł. Wł. Wł. Wył. Wł. Uruchomienie Wskazówka Jeśli przez ponad 60 min odbiornik radiowy nie otrzyma sygnału z Vitotrol 100, oba wyjścia sterujące zostaną udostępnione dla zapotrzebowania na ciepło. 13

14 Usuwanie usterek Zmiana kodu adresowego Jeśli połączenie radiowe między termostatem Vitotrol 100 i odbiornikiem radiowym jest zakłócone, zmienić kod adresu. 1. Naciskać przycisk serwisowy B na odbiorniku radiowym (patrz rys. 7) ok. 10 s do momentu, aż dioda LED r zacznie migać. 2. Dokonać następujących ustawień na termostacie Vitotrol 100: Otworzyć klapę osłonową termostatu Vitotrol razy nacisnąć. 4. Naciskając / wybrać Ustawienia. 5. Potwierdzić, naciskając OK. 6. Przyciskiem / wybrać Serwis. 7. Potwierdzić, naciskając 3 razy OK. 8. Przyciskiem / wybrać Kod adresu. Diagnostyka 9. Potwierdzić, naciskając OK. Po ok. 30 s na wyświetlaczu pojawia się komunikat Wysyłanie danych. Transfer trwa ok. 30 s. Podczas transmisji danych przez chwilę miga dioda LED. Po rozpoznaniu kodu adresowego diody LED gasną, w przeciwnym razie powtórzyć proces. 14

15 Dane techniczne Dane techniczne Vitotrol 100 Napięcie znamionowe 3 V Temperatura otoczenia 2 baterie LR 6/AA Praca 0 do 40 C Magazynowanie i transport 25 do +60 Stopień ochrony IP 20 wg normy EN Klasa ochrony II wg EN Pasmo częstotliwości Przekaz danych z termostatu Vitotrol 100: Przy każdym zapotrzebowaniu na ciepło i jego odbiorze Przy każdym zapotrzebowaniu na podgrzew ciepłej wody użytkowej Cyklicznie co 20 min 868 MHz Odbiornik radiowy Zasilanie elektryczne z regulatora Temperatura otoczenia 0 do 40 C Stopień ochrony jak kocioł grzewczy Załącznik 15

16 Poświadczenia Deklaracja zgodności My, firma Viessmann Werke GmbH & Co KG, D Allendorf, oświadczamy z całą odpowiedzialnością, że wymieniony wyrób spełnia wymogi następujących dyrektyw: Vitotrol 100, typ UTDB-RF2 z odbiornikiem radiowym IU302-A30 Dyrektywa w sprawie urządzeń radiokomunikacyjnych i telekomunikacyjnych urządzeń końcowych oraz wzajemnego uznawania ich zgodności (R&TTE) 1999/5/EWG Dyrektywa w sprawie kompatybilności elektromagnetycznej (EMV) 2004/108/EWG Dyrektywa niskonapięciowa 2006/95/EWG Dyrektywa w sprawie ograniczenia stosowania niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym (RoHS II) 2011/65/EWG Zgodnie z postanowieniami zawartymi w poniższych dyrektywach, wyrób ten został oznakowany symbolem : Zastosowane normy: EN : 2011 EN : 2010 EN : 2006+A1: 2009+A2: 2011 EN : 1997+A1: 2001+A2: 2008 ETSI EN (V1.9.2): 2011 ETSI EN (V1.6.1): 2013 ETSI EN (V2.4.1): 2012 ETSI EN (V2.4.1): 2012 EN 62479: 2010 Allendorf, dnia 1 października 2015 Viessmann Werke GmbH & Co KG Załącznik z up. Manfred Sommer 16

17 Wykaz haseł Wykaz haseł B Bezpieczeństwo... 5 D Dane techniczne I Informacja... 7 Informacja o wyrobie... 7 J Jakość odbioru K Kod adresowy Kontrola odbioru radiowego L LED U Uruchomienie Odbiornik radiowy Vitotrol Usterka...14 V Vitotrol 100 Montaż...11 Otwieranie...10 Sprawdzanie jakości odbioru Uruchomienie...12 W Wskaźnik wyjść sterujących...13 Wyjścia sterujące Z Zastosowanie zgodne z przeznaczeniem... 6 M Miejsce montażu... 8 Odbiornik radiowy... 8 Vitotrol O Odbiornik radiowy Montaż... 9 Podłączanie...9 Uruchomienie...12 Odpowiedzialność

18 18

19 19

20 20 Wskazówka dotycząca ważności Nr fabryczny: Viessmann Sp. z o.o. ul. Gen. Ziętka Mysłowice tel.: (801) (32) mail: serwis@viessmann.pl Zmiany techniczne zastrzeżone!
