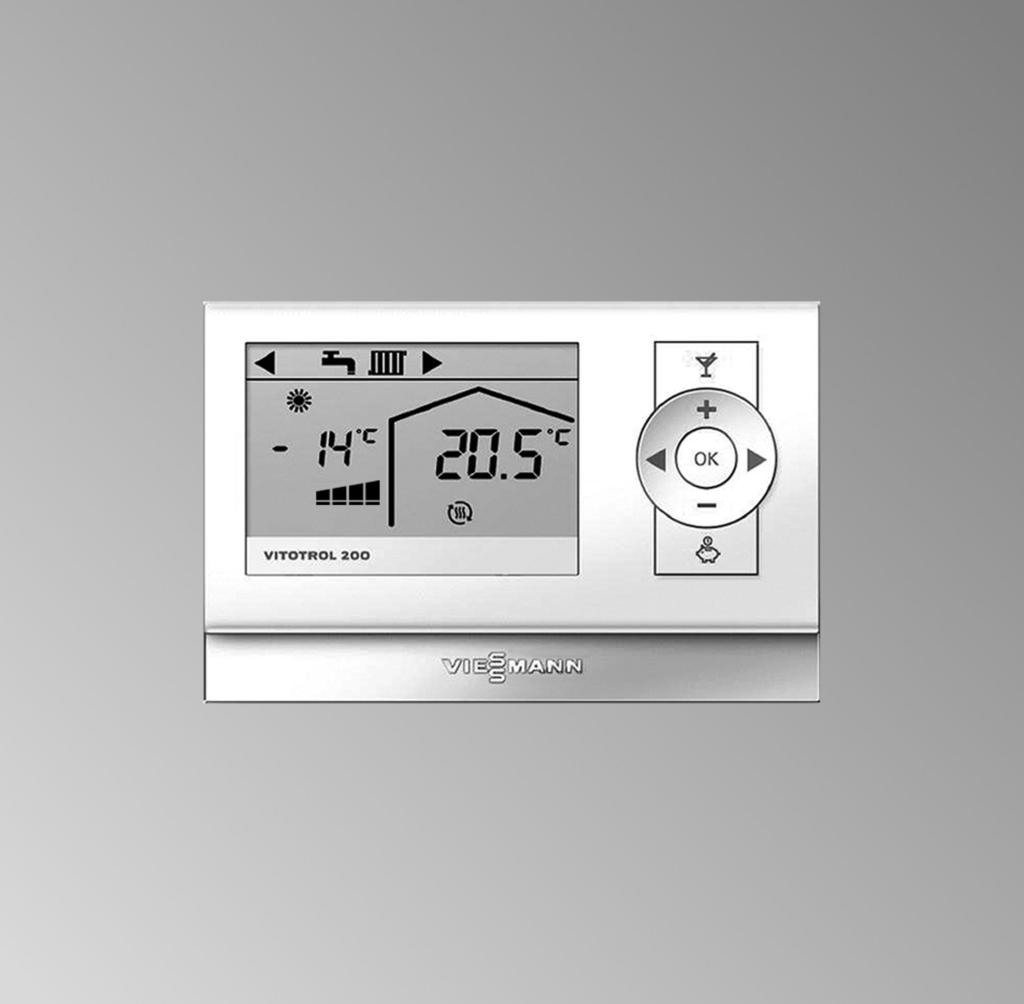

1 Instrukcja montażu i serwisu dla wykwalifikowanego personelu VIESMANN Vitotrol 200 RF Bezprzewodowy moduł zdalnego sterowania dla jednego obiegu grzewczego Wskazówki dotyczące ważności, patrz ostatnia strona VITOTROL 200 RF 12/2015 Proszę zachować!

2 Wskazówki bezpieczeństwa Wskazówki dotyczące bezpieczeństwa Prosimy o dokładne przestrzeganie wskazówek bezpieczeństwa w celu wykluczenia ryzyka utraty zdrowia oraz powstania szkód materialnych. Objaśnienia do wskazówek bezpieczeństwa! Niebezpieczeństwo Ten znak ostrzega przed niebezpieczeństwem zranienia. Uwaga Ten znak ostrzega przed stratami materialnymi i zanieczyszczeniem środowiska. Wskazówka Tekst oznaczony słowem Wskazówka zawiera dodatkowe informacje.! Niebezpieczeństwo Gorące powierzchnie mogą być przyczyną oparzeń. Przed rozpoczęciem prac konserwacyjnych i serwisowych wyłączyć urządzenie i pozostawić do ostygnięcia. Nie dotykać gorących powierzchni kotła grzewczego, palnika, systemu spalin i orurowania. Uwaga Wyładowania elektrostatyczne mogą doprowadzić do uszkodzenia podzespołów elektronicznych. Przed wykonaniem prac dotknąć uziemionych obiektów, np. rur grzewczych lub wodociągowych, w celu odprowadzenia ładunków statycznych. Grupa docelowa Niniejsza instrukcja skierowana jest wyłącznie do wykwalifikowanego personelu. Prace przy instalacji gazowej mogą wykonywać wyłącznie instalatorzy posiadający odpowiednie uprawnienia nadane przez zakład gazowniczy. Prace przy podzespołach elektrycznych mogą wykonywać wyłącznie wykwalifikowani elektrycy. Pierwsze uruchomienie powinien przeprowadzić wykonawca instalacji lub wyznaczona przez niego osoba posiadająca odpowiednie uprawnienia. Obowiązujące przepisy krajowe przepisy dotyczące instalacji ustawowe przepisy bezpieczeństwa i higieny pracy ustawowe przepisy o ochronie środowiska przepisy zrzeszeń zawodowo-ubezpieczeniowych stosowne przepisy bezpieczeństwa DIN, EN, DVGW, TRGI, TRF i VDE, a ÖNORM, EN, ÖVGW-TR Gas, ÖVGW-TRF i ÖVE c SEV, SUVA, SVGW, SVTI, SWKI, VKF oraz dyrektywa EKAS 1942: gaz płynny, część 2 Prace naprawcze! Uwaga Naprawa podzespołów spełniających funkcje zabezpieczające zagraża bezpiecznej eksploatacji instalacji. Uszkodzone podzespoły należy wymieniać na oryginalne części firmy Viessmann. Elementy dodatkowe, części zamienne i szybkozużywalne! Uwaga Części zamienne i szybko zużywalne, które nie zostały sprawdzone wraz z instalacją, mogą zakłócić jej prawidłowe funkcjonowanie. Montaż niedopuszczonych elementów oraz nieuzgodnione zmiany konstrukcyjne mogą obniżyć bezpieczeństwo pracy instalacji i spowodować ograniczenie praw gwarancyjnych. Stosować wyłącznie oryginalne części zamienne firmy Viessmann lub części przez tę firmę dopuszczone. Wskazówki bezpieczeństwa dotyczące prac przy instalacji Prace przy instalacji Jeśli instalacja opalana jest gazem, zamknąć zawór odcinający gaz i zabezpieczyć przed przypadkowym otwarciem. Wyłączyć instalację i sprawdzić brak napięcia w obwodach, np. za pomocą oddzielnego bezpiecznika lub wyłącznika głównego. Zabezpieczyć instalację przed włączeniem. 2

3 Wskazówki bezpieczeństwa Wskazówki dotyczące bezpieczeństwa (ciąg dalszy) Wskazówki bezpieczeństwa dotyczące eksploatacji instalacji Postępowanie w razie wystąpienia zapachu gazu Niebezpieczeństwo Ulatniający się gaz może spowodować eksplozję, a w jej następstwie ciężkie obrażenia. Nie palić! Nie dopuszczać do powstania otwartego ognia i tworzenia się iskier. Pod żadnym pozorem nie włączać ani nie wyłączać oświetlenia i urządzeń elektrycznych. Zamknąć zawór odcinający gaz. Otworzyć okna i drzwi. Ewakuować osoby z obszaru zagrożenia. Po opuszczeniu budynku zawiadomić zakład gazowniczy i energetyczny. Zasilanie prądowe budynku rozłączyć z bezpiecznego miejsca (z miejsca poza budynkiem). Wentylatory wywiewne Podczas pracy urządzeń z odprowadzeniem powietrza na zewnątrz (okapy wywiewne, wentylatory odciągowe, klimatyzacja itd.) wskutek odsysania powietrza może powstać podciśnienie. Przy jednoczesnej pracy kotła grzewczego może dojść do cofnięcia się spalin. Niebezpieczeństwo Skutkiem jednoczesnej pracy kotła grzewczego i urządzeń z odprowadzaniem powietrza na zewnątrz mogą być zatrucia zagrażające życiu z powodu cofania się spalin. Zamontować układ blokujący lub zapewnić wystarczający dopływ powietrza do spalania poprzez zastosowanie odpowiednich środków. Postępowanie w razie wystąpienia zapachu spalin Niebezpieczeństwo Wdychanie spalin może powodować zatrucia zagrażające życiu. Wyłączyć instalację grzewczą z eksploatacji. Przewietrzyć pomieszczenie techniczne. Zamykać drzwi do pomieszczeń mieszkalnych, aby uniknąć rozprzestrzenienia się spalin. Postępowanie w razie wycieku wody z urządzenia Niebezpieczeństwo W razie wycieku wody z urządzenia występuje ryzyko porażenia prądem. Wyłączyć instalację grzewczą zewnętrznym wyłącznikiem (np. w skrzynce z bezpiecznikami, w rozdzielnicy domowej). Instalacja spalinowa i powietrze do spalania Upewnić się, że instalacje spalinowe są drożne i nie mogą zostać zatkane, np. przez gromadzący się kondensat lub wpływy zewnętrzne. Zapewnić wystarczające zaopatrzenie w powietrze do spalania. Poinformować użytkownika instalacji, że niedozwolone są dodatkowe zmiany warunków budowlanych (np. układanie przewodów, osłony lub ścianki działowe). Niebezpieczeństwo Nieszczelne lub zatkane instalacje lub niewystarczający dopływ powietrza do spalania powodują zatrucia zagrażające życiu i zdrowiu wskutek obecności dwutlenku węgla w spalinach. Zapewnić zgodne z przepisami działanie instalacji spalinowej. Otwory do doprowadzania powietrza do spalania nie mogą być zamykane. 3

4 Spis treści Spis treści 1. Bezpieczeństwo i odpowiedzialność Bezpieczeństwo eksploatacji... 5 Odpowiedzialność cywilna Informacje Symbole... 6 Zastosowanie zgodne z przeznaczeniem... 6 Informacja o produkcie Informacje ogólne Miejsce montażu... 8 Eksploatacja z lub bez sterowania temperaturą pomieszczenia... 8 Połączenie bezprzewodowe Prace montażowe Przegląd czynności podczas montażu i uruchomienia... 9 Demontaż/montaż modułu zdalnego sterowania... 9 Montaż ściennego cokołu montażowego Montaż baterii Uruchomienie Z radiową stacją bazową Po wymianie bazy radiowej Z modułem Vitotronic z wbudowanym złączem radiowym Kontrola jakości odbioru w miejscu montażu Wskaźnik jakości odbioru sygnału na wyświetlaczu Zmiana kontrastu na wyświetlaczu Zmiana przyporządkowania obiegu grzewczego Usuwanie usterek Sygnalizator usterki Wykazy części Zamawianie części zamiennych Lista części zamiennych Dane techniczne Poświadczenia Deklaracja zgodności Wykaz haseł

5 Bezpieczeństwo eksploatacji Bezpieczeństwo i odpowiedzialność Niebezpieczeństwo Sygnały radiowe mogą zakłócać w szczególności działanie rozruszników serca, aparatów słuchowych i defibrylatorów. Jeśli takie urządzenia są stosowane, należy unikać przebywania w bezpośredniej bliskości gotowych do pracy podzespołów radiowych. Podzespoły radiowe mogą wzajemnie oddziaływać na przekazywanie sygnałów. Prawidłowe przekazywanie sygnałów wymaga zachowania minimalnej odległości 0,5 m pomiędzy podzespołami radiowymi. Pasmo częstotliwości podzespołów radiowych: 868 MHz Używać podzespołów radiowych wyłącznie w pomieszczeniach. Unikać szkodliwego oddziaływania na skutek wilgoci i pyłu. Unikać kontaktu podzespołów radiowych z gazem, parą i rozpuszczalnikiem oraz stałego, bezpośredniego nasłonecznienia. Nie używać podzespołów radiowych w połączeniu z następującymi urządzeniami: urządzeniami, które bezpośrednio lub pośrednio służą celom zabezpieczenia zdrowia lub życia, urządzeniami, których użytkowanie może prowadzić do powstania zagrożeń dla ludzi, zwierząt lub rzeczy. Po przerwie w dostawie prądu lub ponownym uruchomieniu skontrolować status podzespołów radiowych. Informacja Odpowiedzialność cywilna Firma nie ponosi odpowiedzialności za utratę zysku, niezrealizowanie oszczędności oraz inne bezpośrednie lub pośrednie szkody wynikające z użytkowania podzespołów radiowych, jak też za szkody wynikające z nieprawidłowego stosowania. Ograniczenie odpowiedzialności nie ma zastosowania, jeżeli szkody zostały spowodowanie umyślnie lub na skutek rażącego niedbalstwa lub jeżeli odpowiedzialność wynika z ustawy o odpowiedzialności z tytułu wadliwości produktu. 5

6 Informacje Symbole Informacja Symbol 1. Znaczenie Odsyłacz do innego dokumentu zawierającego dalsze informacje Czynność robocza na rysunkach: Numeracja odpowiada kolejności wykonywanych prac. Ostrzeżenie przed szkodami rzeczowymi i zagrożeniem dla środowiska Obszar będący pod napięciem Zwrócić szczególną uwagę. Podzespół musi zostać zablokowany (słychać zatrzaśnięcie). albo Sygnał dźwiękowy Zamontować nowy podzespół. albo W połączeniu z narzędziem: wyczyścić powierzchnię. Fachowo zutylizować podzespół. Oddać podzespół do utylizacji w punkcie odbioru. Nie wyrzucać podzespołu razem z odpadami z gospodarstwa domowego. Zastosowanie zgodne z przeznaczeniem Urządzenie należy zgodnie z przeznaczeniem zainstalować i użytkować w połączeniu z elektronicznymi regulatorami i sterownikami obsługiwanych wytwornic ciepła i prądu firmy Viessmann. Należy przy tym uwzględnić odpowiednie instrukcje montażu, serwisu i obsługi. Podczas podłączania do zasilania oraz przyłączania innych urządzeń należy w szczególności przestrzegać wartości natężenia prądu oraz napięcia. Urządzenie przeznaczone jest wyłącznie do użytkowania w budynkach mieszkalnych i użytkowych. Niewłaściwe użycie urządzenia lub niefachowa obsługa (np. otwarcie urządzenia przez użytkownika instalacji) jest zabronione i skutkuje wyłączeniem odpowiedzialności. Niewłaściwe użycie obejmuje także zmianę zgodnej z przeznaczeniem funkcji podzespołów systemu grzewczego. Wskazówka Urządzenie przewidziane jest wyłącznie do użytku domowego lub podobnego, co oznacza, że nawet nieprzeszkolone osoby mogą je bezpiecznie obsługiwać. 6

7 Informacje Informacja o produkcie Jedno urządzenie Vitotrol 200-RF pozwala na obsługę jednego obiegu grzewczego. Do jednego z maks. 3 obiegów grzewczych instalacji grzewczej można zastosować jedno urządzenie Vitotrol 200 RF. Vitotronic ze zintegrowanym złączem radiowym Vitotronic 200 HO1C do kotła Vitodens 3... HO1E do Vitovalor Vitotronic z bazą radiową Vitotronic 200, HO1, HO1A, HO1B, HO2B, HO1D, KW6, KW6A, KW6B, KO1B, KO2B, GW1, GW1B, WO1B Vitotronic 200-H HK1B, HK3B, HK1W, HK3W Vitotronic 300 GW2, GW2B, GW4B Vitotronic 300-K MW1B, MW2B Vitotronic z bazą radiową B Vitotronic 200, WO1C Informacja 7

8 Informacje ogólne Miejsce montażu Eksploatacja z lub bez sterowania temperaturą pomieszczenia Montaż W pomieszczeniu tym nie może znaleźć się kolejne urządzenie regulacyjne. Jeżeli grzejniki wyposażone są w zawory termostatyczne, muszą być one stale całkowicie otwarte. Eksploatacja pogodowa Montaż w dowolnym pomieszczeniu (zalecane pomieszczenie główne) Eksploatacja ze sterowaniem temperaturą pomieszczenia (patrz rysunek 1) Wbudowany czujnik temperatury pomieszczenia mierzy temperaturę w pomieszczeniu i dokonuje ewentualnych korekt temperatury na zasilaniu. Temperatura mierzona w pomieszczeniu jest zależna od miejsca montażu: W pomieszczeniu głównym przy ścianie wewnętrznej, ok. 1,5 m od podłoża Z dala od okien i drzwi Nie nad grzejnikami Z wyłączeniem regałów, wnęk itp. Z dala od źródeł ciepła (bezpośrednie promieniowanie słoneczne, kominek, odbiornik telewizyjny itp.) Rys. 1 Połączenie bezprzewodowe Niebezpieczeństwo Sygnały radiowe mogą zakłócać w szczególności działanie rozruszników serca, aparatów słuchowych i defibrylatorów. Jeśli takie urządzenia są stosowane, należy unikać przebywania w bezpośredniej bliskości działających podzespołów radiowych. Wskazówka Metalowe materiały przewodzące prąd (np. stropy żelbetonowe) mogą silnie zakłócać odbiór. Pasmo częstotliwości podzespołów radiowych 868 MHz. Miejsce montażu Vitotrol 200-RF należy wybrać w taki sposób, aby sygnały radiowe, przechodząc przez ściany i stropy, padały możliwie prostopadle na radiową stację bazową Vitotronic

9 Prace montażowe Przegląd czynności podczas montażu i uruchomienia Czynności robocze 1. Vitotrol 200-RF umieścić w pobliżu radiowej stacji bazowej lub regulatora Vitotronic z wbudowanym złączem radiowym. 2. Uruchamianie modułu Vitotrol 200-RF: Strona Z Vitotronic z radiową stacją bazową 11 ZVitotronic z wbudowanym złączem radiowym Umieścić Vitotrol 200-RF w ustalonym miejscu montażu i sprawdzić jakość odbioru Jeśli odbiór jest dobry, zamontować Vitotrol 200-RF. 10 Przy złym odbiorze zastosować wzmacniacz bezprzewodowy (wyposażenie dodatkowe) i powtórzyć proces uruchamiania. Demontaż/montaż modułu zdalnego sterowania Montaż Demontaż modułu zdalnego sterowania Montaż modułu zdalnego sterowania

10 Prace montażowe Montaż ściennego cokołu montażowego Przed montażem na stałe uruchomić Vitotrol 200-RF (patrz strona 11 lub 12). Montaż Rys. 2 Montaż baterii Wskazówka Przy pierwszym podłączeniu Vitotrol 200-RF do prądu automatycznie uruchamia się asystent uruchamiania. Na wyświetlaczu pojawia się C1 i miga Lrn. n Rys Rys. 3 Używać tylko dołączonych lub podobnych baterii (LR 6/AA/Mignon 3 V, 2600 mah). 10

11 Z radiową stacją bazową Uruchomienie 1. Baza radiowa musi być podłączona do regulatora poprzez magistralę KM. Instrukcja montażu i serwisu bazy radiowej Włączyć regulator Vitotronic, do którego jest podłączona baza radiowa. 2. Włożyć baterie do modułu Vitotrol 200-RF, patrz strona Nacisnąć przycisk A na bazie radiowej: Eksploatacja bez wzmacniacza bezprzewodowego: przez 4 s Zielona dioda LED na bazie radiowej miga z małą częstotliwością. Eksploatacja ze wzmacniaczem bezprzewodowym: przez 8 s Zielona dioda LED na bazie radiowej miga z dużą częstotliwością. Rys. 5 A 5. Zanotować 3-znakowy kod radiowy: Klucz radiowy jest wydrukowany na folii ochronnej z przodu bazy radiowej. Gdyby folia ochronna została usunięta, użyć kodu radiowego, który został zanotowany w instrukcji montażu i serwisu bazy radiowej. 6. Wprowadzić 3-miejscowy kod radiowy: Za pomocą przycisków +/ wprowadzić pierwszą cyfrę i potwierdzić, naciskając OK. Przyciskiem wybrać kolejną pozycję, za pomocą +/ wprowadzić następną cyfrę i potwierdzić, naciskając OK. Wprowadzanie kodu radiowego pomyślnie zakończone: Na wyświetlaczu pojawiają się C3 i H 1. Wprowadzanie kodu radiowego zakończone niepowodzeniem: Na wyświetlaczu pojawia się C2 i 000 (1. cyfra miga). 7. Za pomocą +/ wybrać obieg grzewczy, który ma być obsługiwany przez Vitotrol 200-RF. H 1 dla obiegu grzewczego 1 H 2 dla obiegu grzewczego 2 H 3 dla obiegu grzewczego 3 8. OK w celu potwierdzenia. Inicjalizacja trwa około 5 minut. Ukazuje się komunikat podstawowy. Uruchomienie 4. Na module Vitotrol 200-RF nacisnąć przycisk OK. Vitotrol 200-RF wysyła sygnał w celu zalogowania się w radiowej stacji bazowej. Nawiązywanie połączenia z radiową stacją bazową pomyślnie zakończone: Na wyświetlaczu pojawia się C2 i 000 (1. cyfra miga). Nawiązywanie połączenia z radiową stacją bazową zakończone niepowodzeniem: Na wyświetlaczu pojawiają się C1 i. Miga Lrn. Potwórzyć proces logowania, wciskając przycisk OK. Po wymianie bazy radiowej 01. Zdemontować Vitotrol-200 RF i umieścić go w pobliżu radiowej stacji bazowej. 02. Wcisnąć jednocześnie przyciski i na module Vitotrol 200-RF i przytrzymać je przez ok. 4 s. Na wyświetlaczu pojawia się C1 i miga Lrn. 11

12 Uruchomienie Z radiową stacją bazową (ciąg dalszy) 03. Nacisnąć przycisk A na bazie radiowej: Eksploatacja bez wzmacniacza bezprzewodowego: przez 4 s Zielona dioda LED na bazie radiowej miga z małą częstotliwością. Eksploatacja ze wzmacniaczem bezprzewodowym: przez 8 s Zielona dioda LED na bazie radiowej miga z dużą częstotliwością. A 06. Zanotować 3-znakowy kod radiowy: Klucz radiowy jest wydrukowany na folii ochronnej z przodu bazy radiowej. Gdyby folia ochronna została usunięta, użyć kodu radiowego, który został zanotowany w instrukcji montażu i serwisu bazy radiowej. 07. Wprowadzić 3-miejscowy kod radiowy: Za pomocą przycisków +/ wprowadzić pierwszą cyfrę i potwierdzić, naciskając OK. Przyciskiem wybrać kolejną pozycję, za pomocą +/ wprowadzić następną cyfrę i potwierdzić, naciskając OK. Po wprowadzeniu kodu radiowego na wyświetlaczu pojawiają się C2 i on. Uruchomienie Rys Na module Vitotrol 200-RF nacisnąć przycisk OK. Vitotrol 200-RF wysyła sygnał w celu zalogowania się w radiowej stacji bazowej. Nawiązywanie połączenia z radiową stacją bazową pomyślnie zakończone: Na wyświetlaczu pojawiają się C1 i on. Dioda LED na bazie radiowej świeci się na zielono. Nawiązywanie połączenia z radiową stacją bazową zakończone niepowodzeniem: Na wyświetlaczu pojawiają się C1 i. Miga Lrn. Potwórzyć proces logowania, wciskając przycisk OK. 05. Za pomocą wybrać C2. Na wyświetlaczu pojawia się C2 i 000 (1. cyfra miga). 08. Nacisnąć przycisk. 09. Na wyświetlaczu pojawiają się C3 i H Za pomocą +/ wybrać obieg grzewczy, który ma być obsługiwany przez Vitotrol 200-RF. H 1 dla obiegu grzewczego 1 H 2 dla obiegu grzewczego 2 H 3 dla obiegu grzewczego OK w celu potwierdzenia. Inicjalizacja trwa około 5 minut. 12. Wcisnąć jednocześnie przyciski i na module Vitotrol 200-RF i przytrzymać je przez ok. 4 s. Po kolejnych 4 min pojawia się ekran podstawowy. Wskazówka Jeśli logowanie nie powiedzie się, na wyświetlaczu pojawiają się i. Powtórzyć proces logowania od czynności 2. Z modułem Vitotronic z wbudowanym złączem radiowym 1. Włączyć regulator Vitotronic. Instrukcja montażu i serwisu wytwornicy ciepła. 2. Włożyć baterie do modułu Vitotrol 200-RF, patrz strona Na module Vitotrol 200-RF nacisnąć przycisk OK. Vitotrol 200-RF wysyła sygnał w celu zalogowania do regulatora generatora ciepła. Logowanie pomyślne: Na wyświetlaczu pojawia się C2 i 000 (1. cyfra miga). Logowanie zakończone niepowodzeniem: Na wyświetlaczu pojawiają się C1 i. Miga Lrn. Potwórzyć proces logowania, wciskając przycisk OK. 12

13 Uruchomienie Z modułem Vitotronic z wbudowanym złączem (ciąg dalszy) 4. Zanotować 3-znakowy kod radiowy: Klucz radiowy jest wydrukowany na folii ochronnej z przodu bazy radiowej. Gdyby folia ochronna została usunięta, użyć kodu radiowego, który został zanotowany w instrukcji montażu i serwisu bazy radiowej. 5. Wprowadzić 3-miejscowy kod radiowy: Kody radiowy jest wyświetlany na regulatorze wytwornicy ciepła. Instrukcja montażu i serwisu wytwornicy ciepła, rozdział Logowanie wyposażenia bezprzewodowego Za pomocą przycisków +/ wprowadzić pierwszą cyfrę i potwierdzić, naciskając OK. Przyciskiem wybrać kolejną pozycję, za pomocą +/ wprowadzić następną cyfrę i potwierdzić, naciskając OK. Wprowadzanie kodu radiowego pomyślnie zakończone: Na wyświetlaczu pojawiają się C3 i H 1. Wprowadzanie kodu radiowego zakończone niepowodzeniem: Na wyświetlaczu pojawia się C2 i 000 (1. cyfra miga). 6. Za pomocą +/ wybrać obieg grzewczy, który ma być obsługiwany przez Vitotrol 200-RF. H 1 dla obiegu grzewczego 1 H 2 dla obiegu grzewczego 2 H 3 dla obiegu grzewczego 3 7. OK w celu potwierdzenia. Inicjalizacja trwa około 5 minut. Ukazuje się komunikat podstawowy. Uruchomienie Kontrola jakości odbioru w miejscu montażu Wskaźnik jakości odbioru sygnału na wyświetlaczu 1. Nacisnąć OK i przytrzymać równocześnie przez ok. 4 s. Na wyświetlaczu pojawiają się d1 i H... dla przyporządkowanego obiegu grzewczego. 3. Zakończenie kontroli: Nacisnąć równocześnie przyciski i OK na module Vitotrol 200-RF i przytrzymać je przez ok. 4 s. 2. Wywołać wskazanie jakości odbioru za pomocą / : d2 Łącze radiowe między radiową stacją bazową a Vitotrol 200-RF lub regulatorem Vitotronic z wbudowanym złączem radiowym a Vitotrol 200-RF d3 Łącze radiowe między Vitotrol 200-RF a radiową stacją bazową lub Vitotrol 200-RF a regulatorem Vitotronic z wbudowanym złączem radiowym d4 Łącze radiowe między bezprzewodowym czujnikiem temperatury zewnętrznej a bazą radiową lub bezprzewodowym czujnikiem temperatury zewnętrznej a regulatorem Vitotronic z wbudowanym złączem radiowym Rys. 7 13

14 Uruchomienie Kontrola jakości odbioru w miejscu montażu (ciąg dalszy) Znaczenie komunikatu Wskazanie Wartość w dbm Jakość odbioru sygnału 0 do 78 bardzo dobra 79 do 83 dobra 84 do 87 dostateczna 88 do 91 za słaba 92 do... brak zasięgu Wskazówka W przypadku zbyt słabej jakości odbioru sygnału wybrać inne miejsce montażu i ponownie sprawdzić lub zastosować wzmacniacz bezprzewodowy (wyposażenie dodatkowe). Uruchomienie Zmiana kontrastu na wyświetlaczu 1. Wcisnąć jednocześnie przyciski i na module Vitotrol 200-RF i przytrzymać je przez ok. 4 s. 2. Przyciskiem / wybrać C4. 3. Za pomocą +/- zmienić kontrast. Fabrycznie ustawiona jest wartość średnia (3). 4. OK w celu potwierdzenia 5. Wcisnąć jednocześnie przyciski i na module Vitotrol 200-RF i przytrzymać je przez ok. 4 s. Zmiana przyporządkowania obiegu grzewczego 1. Wcisnąć jednocześnie przyciski i na module Vitotrol 200-RF i przytrzymać je przez ok. 4 s. 2. Przyciskiem / wybrać C3. 3. Za pomocą przycisków +/ wybrać obieg grzewczy 1 ( H 1 ), obieg grzewczy 2 ( H 2 ) lub obieg grzewczy 3 ( H 3 ). 4. OK w celu potwierdzenia. Przekazywany jest stan roboczy instalacji grzewczej. 6. Ustawienia na regulatorze Vitotronic: Dostosować dla każdego obiegu grzewczego adresy kodowe A0 w grupie Obieg grzewczy.... Ustawienia w regulatorze pompy ciepła Vitotronic 200: Dostosować parametry 2003, 3003, Instrukcja montażu i serwisu danego regulatora Vitotronic lub generatora ciepła z regulatorem z Vitotronic z wbudowanym złączem radiowym 5. Wcisnąć jednocześnie przyciski i na module Vitotrol 200-RF i przytrzymać je przez ok. 4 s. Po kolejnych 4 min pojawia się ekran podstawowy. 14

15 Sygnalizator usterki Usuwanie usterek Jeśli wystąpi usterka, na wyświetlaczu miga symbol. Przyczyny i usuwanie usterek patrz instrukcja montażu i serwisu danego regulatora Vitotronic lub generatora ciepła z regulatorem Vitotronic z wbudowanym złączem radiowym Jeżeli na wyświetlaczu pojawia się i połączenie radiowe jest przerwane lub nie zostało jeszcze nawiązane. Aby usunąć usterkę, wylogować podzespoły. Instrukcja montażu i serwisu radiowej stacji bazowej lub generatora ciepła z regulatorem Vitotronic z wbudowanym złączem radiowym Ponownie zalogować podzespoły (patrz strona 11 lub 12). W razie potrzeby zastosować wzmacniacz bezprzewodowy (wyposażenie dodatkowe). Diagnostyka 15

16 Usuwanie usterek Sygnalizator usterki (ciąg dalszy) Diagnostyka 16

17 Zamawianie części zamiennych Wykazy części Do zamówienia części konieczne są następujące dane: nr fabryczny (patrz tabliczka znamionowa A) Numer pozycji części (z listy części zamiennych) Części zamienne 17

18 Wykazy części Lista części zamiennych A Części zamienne Rys

19 Wykazy części Lista części zamiennych (ciąg dalszy) Poz. Część 0001 Ścienny cokół montażowy 0002 Moduł obsługowy 0003 Instrukcja montażu i serwisu 0004 Instrukcja obsługi Części zamienne 19

20 Dane techniczne Dane techniczne Zasilanie prądowe Żywotność baterii Pasmo częstotliwości Klasa ochrony 2 baterie LR 6/AA/Mignon 3 V, 2600 mah ok. 2 lata 868 MHz Stopień ochrony IP 30 Dopuszczalna temperatura otoczenia Praca Magazynowanie i transport III 0 do +40 C 20 do +65 C Zakres ustawień wartości wymaganej temperatury w pomieszczeniu 3 do 37 C Załącznik 20

21 Poświadczenia Deklaracja zgodności My, firma Viessmann Werke GmbH & Co. KG, D Allendorf, oświadczamy z całą odpowiedzialnością, że wymieniony wyrób spełnia wymogi postanowień następujących dyrektyw: Vitotrol 200 RF Dyrektywa 1999/5/EWG w sprawie urządzeń radiowych i końcowych urządzeń telekomunikacyjnych (R&TTE) Dyrektywa w sprawie kompatybilności elektromagnetycznej (EMV) 2004/108/EWG Dyrektywa niskonapięciowa 2006/95/EWG Dyrektywa 2011/65/UE w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym (RoHS II) Zgodnie z postanowieniami zawartymi w tych dyrektywach, produkt ten został oznakowany symbolem : Stosowane normy: EN : 2011 EN : 2010 EN : 2006+A1: 2009+A2: 2011 EN : 1997+A1: 2001+A2: 2008 ETSI EN (V1.9.2): 2011 ETSI EN (V1.6.1): 2013 ETSI EN (V2.4.1): 2012 ETSI EN (V2.4.1): 2012 EN 62479: 2010 Allendorf, dnia 1 października 2015 Viessmann Werke GmbH & Co KG z up. Manfred Sommer Załącznik 21

22 Wykaz haseł Wykaz haseł B Baterie...10 Bezpieczeństwo... 5 E Eksploatacja pogodowa... 8 I Informacja... 7 Informacja o produkcie...7 J Jakość odbioru K Kontrast...14 Kontrola jakości odbioru...13 L Lista części zamiennych M Magistrala KM...11 Miejsce montażu... 8 Moduł zdalnego sterowania... 9 Montaż O Odpowiedzialność... 5 P Połączenie bezprzewodowe...8 Przyporządkowanie obiegu grzewczego...14 R Radiowa stacja bazowa...11 S Sterowanie temperaturą pomieszczenia... 8 Sygnalizator usterki...15 Ś Ścienny cokół montażowy...10 U Uruchomienie Z modułem Vitotronic z wbudowanym złączem radiowym...12 Z Vitotronic i radiową stacją bazową V Vitotronic... 9 W Wbudowane złącze radiowe... 9 Z Zastosowanie zgodne z przeznaczeniem... 6 Złącze radiowe

23 23

24 24 Wskazówka dotycząca ważności Nr fabryczny: Viessmann Sp. z o.o. ul. Gen. Ziętka Mysłowice tel.: (801) (32) mail: serwis@viessmann.pl Zmiany techniczne zastrzeżone!
