1 hidden perfection SYSTEM ONE

2 SYSTEM ONE ZASTOSOWANIE System One jest doskonałym rozwiązaniem do drzwi obrotowych 30, jak i w kombinacji z ościeżnicami. SPIS TREŚCI FRITSJURGENS SYSTEM One DOKUMENTACJA TECHNICZNA 05 System One 18 Rysunki techniczne 0 Ostateczna głądkość 20 Rysunki frezowania Zaprojektowany by wytrzymać próbę czasu. Systemy FritsJurgens Wybór modelu Wymiary wokół drzwi 13 Ukryta perfekcja System M 2 Obciążenie podłogi 14 Komponenty 29 Obciązenia poprzeczne 30 Ustawienie górnego zawiasu 32 Ustawianie Systemu M Wybierz system zawiasów pivot, który spełnia Twoje potrzeby. Zobacz kompletną linię produktów na stronie 11 GDZIE KUPIĆ Wyłączny dystrybutor w Polsce - M&T POLSKA

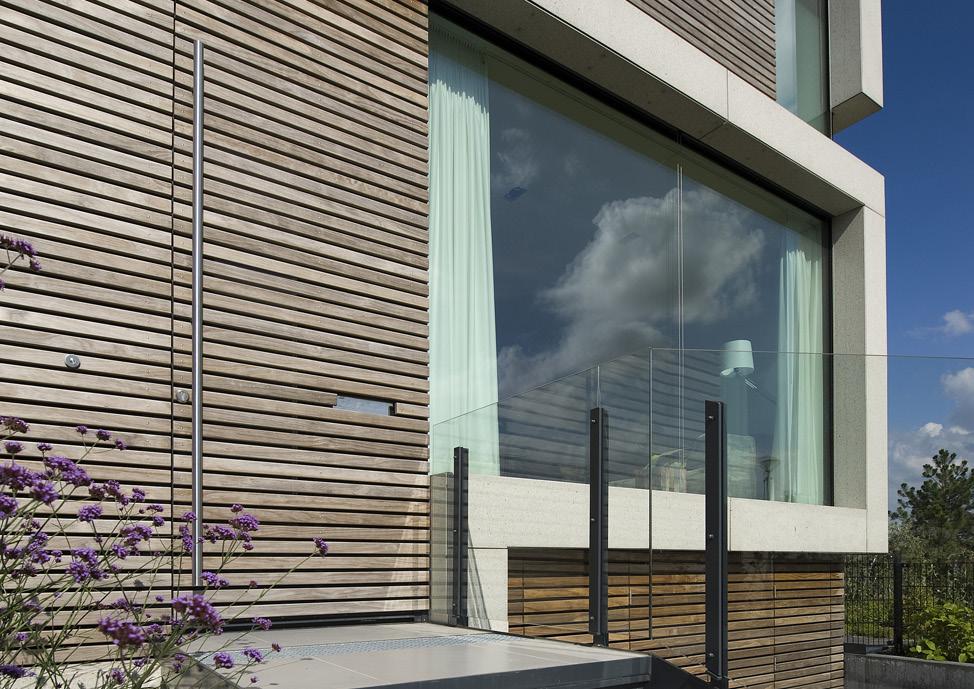

3 UKRYTA PERFEKCJA SYSTEM ONE Drzwi pivotowe to symbol ukrytej perfekcji. Brak widocznych ościeżnic, zawiasów Ruchomy panel drzwiowy. Zawiasy pivot FritsJurgens są unikalne, ponieważ cały zawias ukryty jest w drzwiach. System One jest jednym z najbardziej kompaktowych systemów wśród zawiasów pivotowych

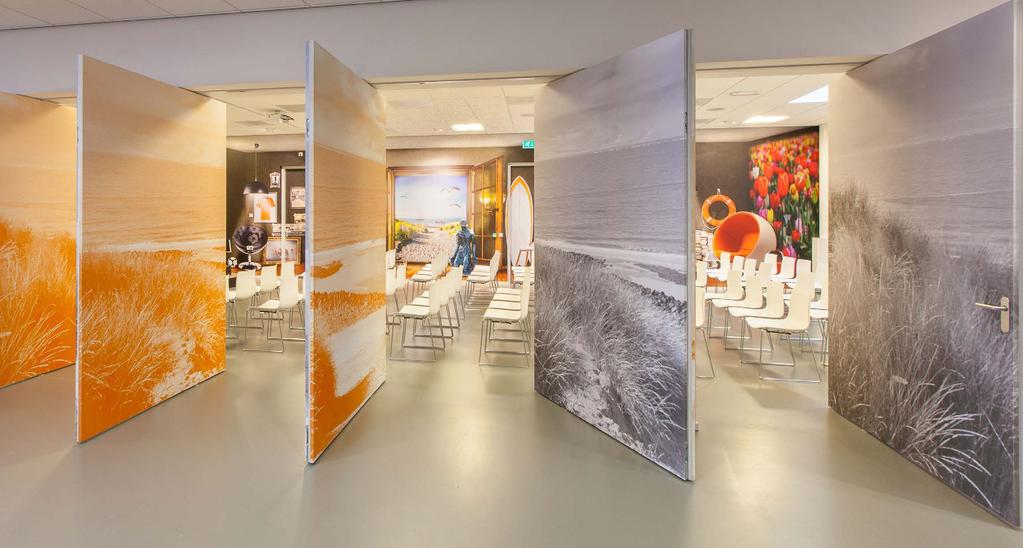

4 SYSTEM ONE HEAVY-DUTY PERFORMANCE FritsJurgens System One wyróżnia się prostotą. Jeden punkt obrotu. Obrót o 30 lub 90 w połączeniu z ramą drzwi. Wydajność Systemu One jest znakomita. System Onew jest odpowiedni dla dużych, ciężkich i wysokich drzwi. Możliwości są nieskończone. Ze względu na wysoką nośność do 500 kg, praktycznie brak ograniczeń w konstrukcji drzwi obrotowych. 0 07

5 SYSTEM ONE ZAPROJEKTOWANY BY WYTRZYMAĆ PRÓBĘ CZASU Zawias System One jest praktycznie niezniszczalny. Nasze rygorystyczne testy wykazały, że nawet po milionie cykli System One wciąż działa bezbłędnie. Zbudowany z materiałów o wysokiej wydajności, system nie wymaga konserwacji. System One ma najwyższą odporność na korozję (zgodnie z normą EN 1154, klasa 4). Nawet najróżniejsze warunki nie wpływają na działanie tego systemu. Dzięki bardzo kompaktowej obudowie i krzywce wykonanej ze stali nierdzewnej System One ma znaczny udźwig Jest to system naprawdę zaprojektowany na wieki: niewidoczny, zbudowany do końca i nie wymagający konserwacji

6 SYSTEM ONE RUCH POZYCJONOWANIE FRITSJURGENS Obrót 30 º Brak samozamykania i pozycji zatrzymania SYSTEMY SYSTEM 3 Obrót 30 º Pozycje zatrzymania w punkcie 0 º, 90 º, 180 º,270º Samoczynne otwieranie - drzwi automatycznie przesuwają się z każdego kąta 45 º w obu kierunkach do następnej pozycji Samozamykanie - drzwi zatrzymają się w pozycji zatrzymania po kilku ruchach SYSTEM M Pozycje zatrzymania w punkcie 0 º, 90 º, -90º Samozamykanie -od -125 º i 125 º - Po otwarciu drzwi płynnie powracają do pozycji 0 º. Drzwi można ręcznie ustawić w pozycji 90 º lub -90 º. Regulowane tłumienie zamykania Regulacja hydrauliczna

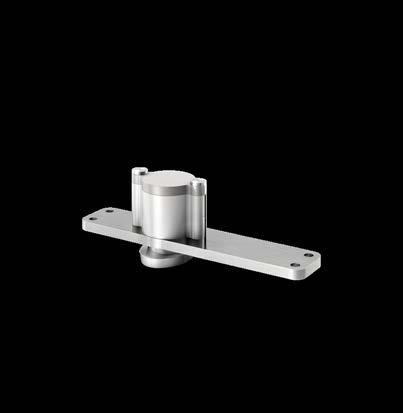

7 FRITSJURGENS SYSTEM ONE SYSTEM ONE COMPACT SOLUTION BRAK WIDOCZNYCH ELEMENTÓW Zawiasy pivotowe w pełni zintegrowane w górnej i dolnej części drzwi; brak elementów konstrukcyjnych montowanych w podłodze lub suficie. NOŚNOŚĆ -DO 500 kg Nasze systemy mogą obsługiwać najcięższe drzwi dzięki solidnym łożyskom i zastosowaniu wysokiej jakości materiałów takich jak hartowana stal nierdzewna i anodyzowane aluminium. MINIMALNA GRUBOŚĆ DRZWI - 40 mm BEZOBSŁUGOWY szybki i prosty montaż DLA NOWYCH I ISTNIEJĄCYCH INWESTYCJI Śruby w płytce podłogowej instalujemy na głębokość 8 mm, tym samym System M może być stosowany w miejscach z ogrzewaniem podłogowym. Obrót 30 º Drzwi obracają się 30 º w obydwie strony i nie posiadają pozycji stop. JEDNA FUNKCJA - OBRÓT System One jest prosty i posiada dużą nośność. MOŻE BYĆ ŁĄCZONY Z OŚCIEŻNICAMI ŁATWA REGULACJA Innowacyjny projekt naszych zawiasów to brak szwów zamykających oraz możliwość łatwej regulacji, w czasi e gdy drzwi są już zamontowane. DOSTĘPNY DO WSZYSTKICH RODZAJÓW DRZWI Idealny do drzwi drewnianych, szklanych w ramie stalowej, oraz masywnych drzwi wejściowych. Do wewnętrznych i zewnętrznych drzwi, zarówno do pomieszczeń mieszkalnych jak i komercyjnych

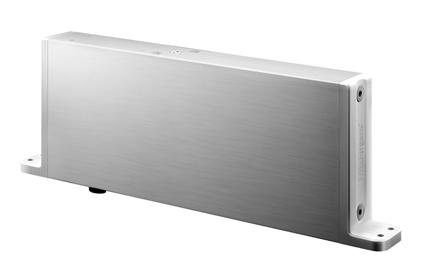

8 I SYSTEM M KOMPONENTY BRAK ELEMENTÓW KONSTRUKCYJNYCH W PODŁODZE I SUFICIE II PŁYTKA PODŁOGOWA 1 3 SYSTEM M System do drzwi uchylnych FritsJurgens jest wyjątkowy w podłodze i na suficie nie ma żadnych elementów konstrukcyjnych.zawiasy pivotowe są w pełni zintegrowane z górną i dolną częścią drzwi, tak że tylko małe płytki podłogowe i sufitowe muszą zostać zainstalowane. Jest to praktycznie niewidoczny system. 2 ZAWIAS PIVOT GÓRNY 4 PŁYTKA PODŁOGOWA III IV 14 15

9 SYSTEM ONE DOKUMENTACJA TECHNICZNA 1 17

10 SYSTEM M RYSUNKI TECHNICZNE PŁYTKA PODŁOGOWA ZAWIAS PIVOT GÓRNY SYSTEM ONE PŁYTKA PODŁOGOWA Ø Wszystkie wymiary w mm 18 Wszystkie wymiary w mm 19

11 18, ,1 295,2 SYSTEM M RYSUNKI FREZOWANIA SYSTEM ONE ZAWIAS PIVOT GÓRNY Ø8 91mm 40 door 91mm 91mm Ø8 Ø mm 91mm R17.5 R Ø8 door door R9.2 R9.2 R5 R R Wszystkie wymiary w mm 20 Wszystkie wymiary w mm 21

12 SYSTEM M WYMIARY WOKÓŁ DRZWI System One został zaprojektowany tak, aby był praktycznie niewidoczny. Ponadto system pozwala na minimalne szczeliny wokół drzwi. Minimalne wymiary montażowe to 4mm u góry (sufit), i 13 mm u dołu (podłoga) Minimalne wymiary pionowe instalacji zależą od grubości (X) i szerokości drzwi względem położenia zawiasu (A i B). Ważne: minimalna odległość od osi obrou zawiasu do boku drzwi (C) wynosi 91 mm. OBLICZANIE LUKI PRZYKŁAD X Grubość drzwi 40 A Odległość od osi obrotu do końca drzwi 1500 B Odległość od osi obrotu do początku drzwi 91 ZAWIAS PIVOT GÓRNY SYSTEM ONE E * Minimalna szczelina między drzwiami a ścianą 4.2 F * Minimalna szczelina między drzwiami a ścianą 2.1 PODŁOGA DRZWI min. max B X A X DRZWI min. 91 B PODŁOGA E * F * Nie ma potrzeby dodawania dodatkowego miejsca na instalację. Wynik dla D i E zawiera tolerancję 2 mm. Wszystkie wymiary w mm 22 Wszystkie wymiary w mm 23

13 SYSTEM M OBCIĄŻENIE PODŁOGI Drzwi obrotowe FritsJurgens stojące na płycie podłogowej o wymiarach 40 x 80 mm dają na nią obciążenie (Fw) 2,33 N / mm2, przy drzwiach o wadze 500 kg. Jako odniesienie: kobieta około 70 kg stojąca na wysokich obcasach, wytwarza nacisk (Fw),87 N / mm2. Do stosowania na twojej podłodze, my zalecamy odniesienie się do specyfikacji jej producenta. obszar 100mm 2 70 kg 2101mm kg waga 70 kg = 87 N obciążenie obszar waga 500 kg = 4905 N obciążenie.87 N/mm N/mm 2.87 N/mm N/mm

14 OBCIĄŻENIA POPRZECZNE B=91mm C szerokość w mm waga drzwi: 500 kg B F_rad C szerokość (mm) N 97 N 1003 N 1310 N 11 N 1923 N 2229 N N 3 N 955 N 1247 N 1539 N 1831 N 2123 N N 33 N 912 N 1191 N 149 N 1748 N 2027 N N 0 N 872 N 1139 N 1405 N 172 N 1939 N wysokość N 580 N 83 N 1091 N 1347 N 102 N 1858 N N 557 N 803 N 1048 N 1293 N 1538 N 1784 N N 53 N 772 N 1007 N 1243 N 1479 N 1715 N N 51 N 743 N 970 N 1197 N 1424 N 151 N D N 498 N 717 N 93 N 1154 N 1373 N 1592 N N 480 N 92 N 903 N 1115 N 132 N 1538 N N 44 N 9 N 873 N 1078 N 1282 N 148 N D B=1/2 szerokości drzwi wysokość Przy 1/2 szerokości drzwi F_rad ma 0 N we wszystkich sytuacjach o wysokości D - szerokość C. Drzwi są całkowicie zrównoważone, ponieważ System One jest umieszczony pośrodku. W rezultacie nie ma dodatkowej siły bocznej na podłodze i suficie. F_rad N = 1 kg 27

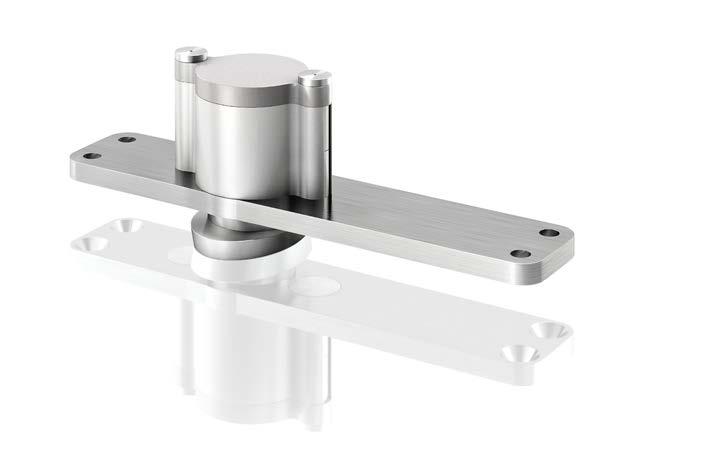

15 SYSTEM ONE USTAWIENIE GÓRNEGO ZAWIASU REGULOWANIE LUKI I POZYCJI DRZWI Górny zawias można regulować za pomocą klucza imbusowego 5mm -przesunięcie pinu górne łoże. 5mm 5mm MONTAŻ GÓRNEGO ZAWIASU ceiling g ceiling g Górny zawias można regulować za pomocą klucza imbusowego 5mm - wysuwanie pinu dolne łoże. W prawo prawej: montaż. W lewo: demontaż. Ważne: aby upewnić się, że drzwi zostały prawidłowo zamontowane, wymagane jest minimum 1 obrotów o 30o. MIN 1x30 d oor d oor 28 29

16 FRITSJURGENS PRZEGLĄD SYSTEMÓW FRITSJURGENS SYSTEMY BRAK ELEMENTÓW KONSTRUKCYJNYCH W PODŁODZE I W SUFICIE SZYBKI I PROSTY MONTAŻ BEZOBSŁUGOWY DO NOWYCH I ISTNIEJĄCYCH MIEJSC ŁATWA REGULACJA SYSTEM ONE SYSTEM 3 SYSTEM M FritsJurgens oferuje systemy do wielu zastosowań. W zależności od potrzeb możesz wybrać systemy do drzwi obrotowych, które są montowane równolegle lub prostopadle do ściany, drzwi o obrocie o o 180 i 30, miękkim zamknięciu - soft closing, w drzwiach z pozycjami lub bez pozycji otwarcia i wielu innych. Skontaktuj się z nami, jeśli potrzebujesz pomocy w wyborze właściwego systemu do drzwi pivotowych. FRITSJURGENS OBSZARY ZASTOSOWAŃ Drzwi drewniane, stalowe i aluminiowe Masywne, składane drzwi niestandardowe Drzwi ramowe z drewna i stali Drzwi pojedyncze i podwójne Drzwi wewnętrzne i zewnętrzne Komercyjne i mieszkalne Obrót Trzyma pozycje o co 90 o Trzymaj pozycje 90 o i -90 o Samootwierające Samozamykające Regulowane tłumienie zamykania (miękkie-zamknięcie) Regulowana tylna hydraulika Nadaje się do drzwii jednoskrzydłowych Nadaje się do drzwi dwuskrzydłowych Minimalna liczba badanych ruchów Minimalna grubość drzwi 30 o lub 90 o (z ościeżnicą) 30º 180 o lub 90 o (z ościeżnicą) mm 40mm 40mm Nośność (do) 500 kg 500 kg 500 kg Maksymalna waga gwarantowana siła zamykania NA 200 kg 300 kg ( zgodnie z tabelą wyboru modelu) 30 31

17 WYŁĄCZNY DYSTRYBUTOR FRITSJURGENS W POLSCE M&T POLSKA ul. ZGODA POZNAŃ info@klamki-mt.pl tel FRITSJURGENS INTERNATIONAL info@fritsjurgens.com M (EN) Tłumaczenie : M&T POLSKA Ten katalog i produkty mogą być okresowo aktualizowane.wzory i znaki zastrzeżone. Wszelkie prawa FritsJurgens.
