1 OPIS PRZEDMIOTU ZAMÓWIENIA Załącznik nr 4 do SIWZ 1. Stojak na broń (podwójny) szt. Stojak do składowania broni wys szer gł. 600 mm. Dwupoziomowy, każdy z poziomów na 10 szt. broni, 10 haczyków na troki bagnetów oraz miejscem na 10 saperek i półką na oporządzenie, zakończony również półką. Stojak wykonany z kształtowników zamkniętych stalowych o przekroju 40x20x2 mm oraz 20x20x2 mm i blachy stalowej gr. 1,5 mm. Nogi stojaka wykonane z kształtownika stalowego zamkniętego 40x20x2 mm o długości 2500 mm posiadającego otwory do regulacji położenia półek w pionie co 50 mm, końce zakończone od dołu regulatorem wysokości (zakres regulacji do 40 mm) od góry zaślepką z tworzywa PCV. Zakończenia stelaży pod półki również wyposażyć w zaślepki z tworzywa PCV w kolorze czarnym. Do skręcania stojaka służą śruby M8x50 mm o wytrzymałości 8.8 i nakrętki kołpakowe M8. Półki wykonane z płyty OSB gr. 18 mm oklejone obrzeżem PCV - 2 mm grubości i osadzone na stelażu metalowym wykonanym z kształtownika zamkniętego stalowego 20x20x2 mm. Konstrukcje metalowe mają zostać pomalowane metodą proszkową na kolor szary wg RAL Podpory pod broń wykonane z drewna bukowego gr. 30 mm i oklejone filcem gr. 3mm. Elementy drewniane regału muszą być olejowane. Półki pod podpory dolne broni oblistwować dookoła płytą OSB o wys. 40 mm. Półki na oporządzenie oblistwować z trzech stron płytą OSB o wys. 80 mm a z przodu o wys. 40 mm. W celu usztywnienia całego stojaka należy zastosować wzmocnienia boczne wykonane z blachy stalowej gr. 2 mm natomiast usztywnienie tylne należy wykonać z kształtownika stalowego 20x20x2 mm wypełnionego płytą OSB gr.18 mm. Każdy stojak musi posiadać z prawej strony w górnym rogu trwałe (farbą) oznakowanie wojskowe WP w postaci stempla o wysokości liter mm i szerokości 5 10 mm w kolorze czarnym. Stojaki na broń muszą zostać dostarczone zmontowane nie ma możliwości montażu na miejscu. str. 1

2 Wykaz elementów składowych regału: 1 - noga - kształtownik zamknięty stalowy 40x20x2 mm o dł mm z regulatorem wysokości - 4 szt. 2 - półka na oporządzenie wykonana z płyty OSB 18 o wym. szer. 980 mm gł. 600 mm na stelażu metalowym z kształtownika stalowego 20x20x2 mm i podziałem na 10 pól - 2 szt. 3 - półka podpory dolnej broni z płyty OSB 18, wymiary 980x600 mm osadzona na stelażu metalowym z kształtownika stalowego 20x20x2 mm - 2 szt. 4 - poprzeczka boczna o wymiarach dł. 600mm z profilu stalowego 20x20x2 mm z poziomą regulacją co 50 mm - 8 szt. 5 - poprzeczka wzdłużna z kształtownika stalowego 20x20x2 mm do mocowania drzewców dł. 980 mm - 6 szt. 6 - drzewiec podpory dolnej broni dł. 960 mm - 2 szt. 7 - drzewiec podpory górnej broni dł. 960 mm - 2 szt. 8 - drzewiec podpory saperki dł. 960 mm (każdy na 10 saperek) 2 szt. 9 - haczyk - pręt do zawieszenia troku bagnetu mocowany w górnym drzewcu 2 x 10 szt półka wieńcząca wykonana z płyty OSB 18 mm i osadzona na stelażu metalowym z kształtownika 20x20x2 mm z oblistwowaniem dookoła o wys. 100 mm - 1 szt blacha stalowa wzmacniająca boki o wymiarach 150x595 mm - 4 szt ramka wzmacniająca tylna o wymiarach szer. 980 wys. 350 mm wypełniona płytą OSB gr. 18 mm wykonana na stelażu metalowym z kształtownika zamkniętego stalowego 20x20x2 mm - 2 szt. str. 2

3 Miejsca dostawy stojaków na broń 24 WOG Giżycko - Sekcja Obsługi Infrastruktury w Giżycku, ul. 1 Maja budynek nr 8 (2 piętro, 40 schodów) nr tel. w sprawie dostaw: , lub WOG Giżycko - Sekcja Obsługi Infrastruktury w Orzyszu, ul. Wojska Polskiego 33 budynek nr 78 (2 piętro, 1 stopień) nr tel. w sprawie dostaw: , lub WOG Giżycko - Sekcja Obsługi Infrastruktury w Węgorzewie, ul. Gen. Bema 16 budynek nr 49 (25 schodów) nr tel. w sprawie dostaw: lub WOG Elbląg - Sekcja Obsługi Infrastruktury w Elblągu, ul. Królewiecka 169 budynek nr 17 (wejście do magazynu bezpośrednio z placu) nr tel. w sprawie dostaw: lub WOG Elbląg - Sekcja Obsługi Infrastruktury w Morągu, ul. Wojska Polskiego 16 budynek nr 40 (wejście do magazynu bezpośrednio z placu) nr tel. w sprawie dostaw: Ilość 30 szt. 40 szt. 60 szt. 70 szt. 30 szt. str. 3

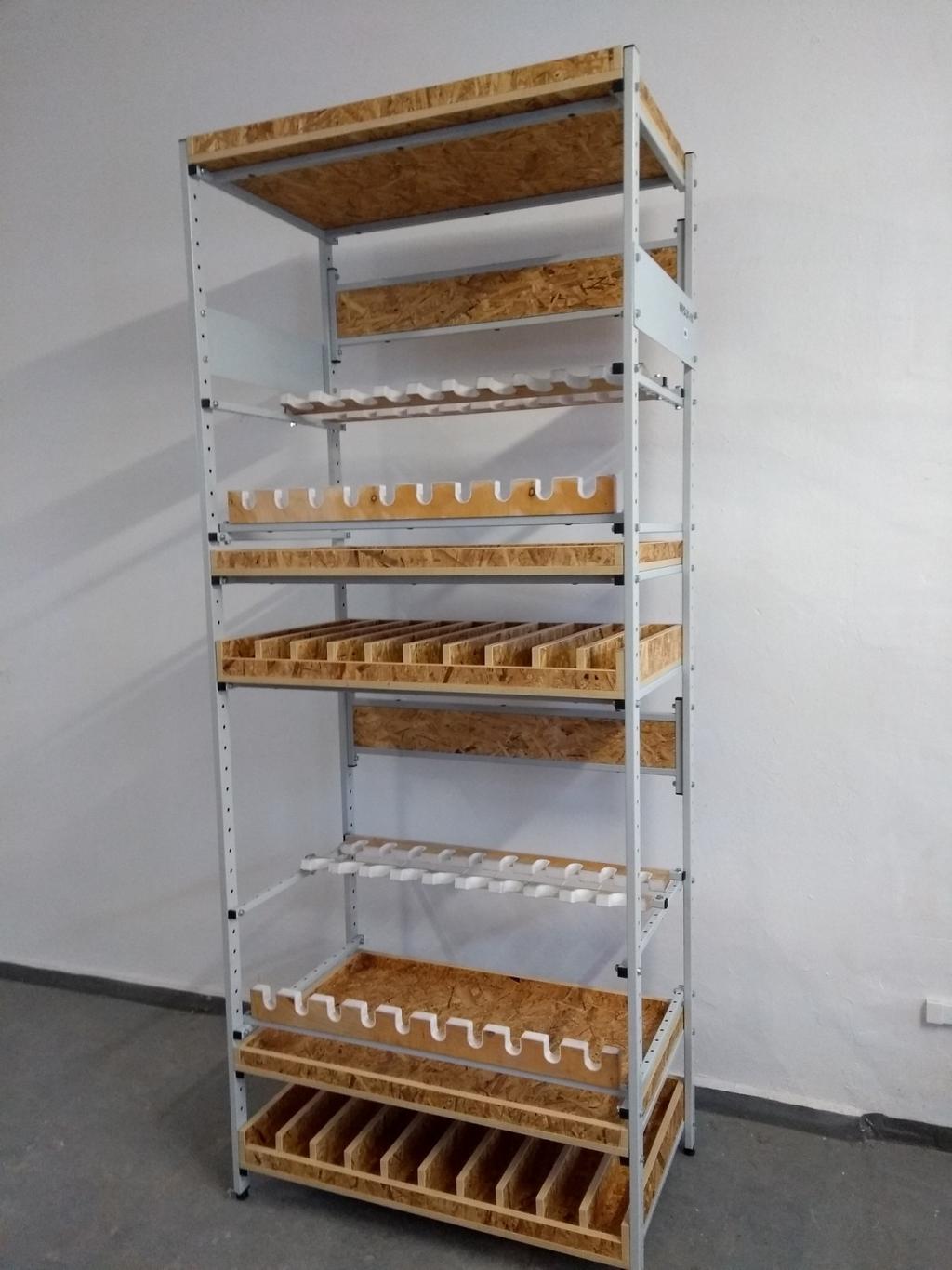

4 str. 4 zdjęcia poglądowe

5 str. 5

6 str. 6

7 2. Stojak na broń (pojedynczy) - 80 szt. Stojak do składowania broni wys szer gł. 490 mm. Stojak na 10 sztuk broni, 10 saperek, 10 bagnetów, wyposażony w półkę na oporządzenie oraz dodatkową półkę służącą jako podpora saperki. Górna półka wyposażona w ścianki o wys mm. Stojak musi posiadać możliwość przesuwania dolnych i górnych podpór w celu ustawienia kąta dla różnego rodzaju karabinów. Stelaż ma być wykonany z kształtownika stalowego kwadratowego 25x25x2 mm oraz dodatkowych kątowników 20x20x2 mm. Pionowe słupki stojaka zakończone regulowanymi nóżkami w celu stabilnego ustawienia na nierównym podłożu zakres regulacji min. 20 mm. Gniazda podpierające karabiny mają być wykonane z drewna bukowego wyklejonego filcem o grubości 2 mm. Regulacja wysokości podparcia broni góra dół co 50 mm. Półki wykonane z płyty osb o gr. 18 mm oklejonej obrzeżem PCV 2 mm w kolorze płyty, przegrody również oklejone obrzeżem 2 mm PCV. Usztywnienie tylne mają stanowić dwie ramy z kątownika stalowego 20x20 mm wypełnionego płytą osb o gr. 18 mm i wysokości mm. Usztywnienie boczne wykonane z blachy stalowej o gr. 2 mm i wys. 150 mm przykręcane do stelaża za pomocą śrub M8. Elementy drewniane i z płyt osb mają być zabezpieczone lakierem bezbarwnym (min. 2 warstwy). Stojak musi mieć stabilna konstrukcję, w przypadku zmiany uzbrojenia wymienia się tylko drzewce podpór. Dolna półka o głębokości 600 mm i 5 przegródkach o wys. 200 mm. Stelaż malowany metodą proszkową na kolor jasno szary wg RAL Na prawej bocznej płycie usztywniającej należy umieścić trwałe (farbą) oznakowanie wojskowe WP w postaci stempla o wysokości liter mm i szerokości 5 10 mm w kolorze czarnym. Miejsce dostawy stojaków 22 WOG Olsztyn - Sekcja Sprzętu Infrastruktury w Olsztynie, ul. Saperska 1, budynek nr 12 (wejście do magazynu bezpośrednio z placu) nr tel. w sprawie dostaw: lub Ilość 80 szt. str. 7

8 str. 8 zdjęcie poglądowe

9 3. Regał magazynowy - metalowy szt. Regał metalowy z 5 półkami. Słupki regału wykonane z metalowego kątownika o wym.: mm x mm i grubości min. 3 mm z zagiętą pod kątem prostym płytką podstawy (słupek wykonany z jednego elementu). Rama półki wykonana z metalowego kątownika o wym. 30 x 30 mm i grubości min. 3 mm. Wysokość regału 2000 mm, szerokość mm i głębokość 600 mm. Półki wykonane z płyty OSB o grubości min. 18 mm. Regulacja wysokości półki co mm. Obciążenie półki co najmniej 200 kg - dokument potwierdzający obciążenie. Rama regału i rama półki malowane metodą proszkową farbami (epoksydowo-poliestrowymi) na kolor szary (RAL 7035). W komplecie do każdego regału śruby, podkładki i nakrętki niezbędne do jego skręcenia. Na każdym regale od czoła w widocznym miejscu należy umieścić trwałą informację o maksymalnym obciążeniu półki. Każdy regał musi posiadać z prawej strony w górnym rogu trwałe (farbą) oznakowanie wojskowe WP w postaci stempla o wysokości liter mm i szerokości 5 10 mm w kolorze czarnym. Regały należy dostarczyć w elementach do własnego montażu. Każdy regał spakować w dwie paczki: 1 pięć półek 2 stelaż wraz ze śrubami str. 9

10 Miejsca dostawy regałów magazynowych 24 WOG Giżycko - Sekcja Obsługi Infrastruktury w Giżycku, ul. 1 Maja budynek nr 8 (2 piętro, 40 schodów) nr tel. w sprawie dostaw: , lub WOG Giżycko - Sekcja Obsługi Infrastruktury w Orzyszu, ul. Wojska Polskiego 33 budynek nr 78 (2 piętro, 1 stopień) nr tel. w sprawie dostaw: , lub WOG Giżycko - Sekcja Obsługi Infrastruktury w Węgorzewie, ul. Gen. Bema 16 budynek nr 49 (25 schodów) nr tel. w sprawie dostaw: lub WOG Giżycko - Sekcja Obsługi Infrastruktury w Bemowie Piskim, ul. Kętrzyńskiego 1 budynek nr 55 (wejście do magazynu bezpośrednio z placu) nr tel. w sprawie dostaw: , lub WOG Giżycko - Sekcja Obsługi Infrastruktury w Suwałkach, ul. Wojska Polskiego 21 budynek nr 55 (wejście do magazynu bezpośrednio z placu) nr tel. w sprawie dostaw: , lub WOG Giżycko - Sekcja Obsługi Infrastruktury w Gołdapi, ul. Partyzantów 27 budynek nr 27 (2 stopnie) nr tel. w sprawie dostaw: , lub WOG Elbląg - Sekcja Obsługi Infrastruktury w Morągu, ul. Wojska Polskiego 16 budynek nr 40 (wejście do magazynu bezpośrednio z placu) nr tel. w sprawie dostaw: WOG Elbląg - Sekcja Obsługi Infrastruktury w Bartoszycach, ul. Wojska Polskiego 4 budynek nr 12 (wejście do magazynu bezpośrednio z placu) nr tel. w sprawie dostaw: lub WOG Elbląg - Sekcja Obsługi Infrastruktury w Braniewie, ul. Stefczyka 63 budynek nr 14 (1 piętro, 27 schodów) nr tel. w sprawie dostaw: lub WOG Olsztyn - Sekcja Sprzętu Infrastruktury w Olsztynie, ul. Saperska 1, budynek nr 12 (wejście do magazynu bezpośrednio z placu) nr tel. w sprawie dostaw: lub WOG Białystok - Sekcja Obsługi Infrastruktury w Białymstoku, ul. Kawaleryjska 70, budynek nr 122 (wejście do magazynu bezpośrednio z placu) nr tel. w sprawie dostaw: , lub Ilość 110 szt. 30 szt. 30 szt. 20 szt. 30 szt. 10 szt. 50 szt. 45 szt. 80 szt. 65 szt. 170 szt. Regał magazynowy metalowy str. 10

11 str. 11

12 1. Wymagany termin realizacji dostaw towarów w terminie od 45 do 60 dni od daty podpisania umowy z dostawą loco magazyn zgodnie z terminem określonym przez Wykonawcę w arkuszu ofertowym. 2. Produkty powinny być pakowane i dystrybuowane w indywidualnych opakowaniach. 3. Wykonawca udzieli min. 24 max. 36 miesięcznej gwarancji producenta na dostarczony towar. 4. W przypadku niezgodności dostawy ze SIWZ, dostawy towaru uszkodzonego lub z innych przyczyn niepełnowartościowego Zamawiający zastrzega sobie prawo nie przyjęcia całej dostawy lub jej części, Wykonawca zobowiązany jest niezwłocznie zamienić go na towar wolny od wad. 5. W przypadku dostaw za pośrednictwem firm spedycyjnych Zamawiający nie będzie kwitował dokumentów typu WZ przed dokładnym sprawdzeniem towaru. 6. Zamówiony towar należy dostarczyć wraz z rozładunkiem (tj. zdjęcie z samochodu i ustawienie we wskazanym miejscu) od poniedziałku do czwartku (wyłącznie w dni robocze) od godz do O terminie dostawy należy powiadomić telefonicznie minimum na 48 godz. przed dostawą. 7. Przy każdej dostawie towaru do magazynu Zamawiający wymaga obecności przedstawiciela Wykonawcy - w przeciwnym razie przysługuje Zamawiającemu prawo nie przyjęcia towaru. 8. Wykonawca przed podpisaniem umowy z Zamawiającym ma przedstawić w siedzibie Zamawiającego po jednym egzemplarzu zamawianego sprzętu w celu określenia przez Zamawiającego jego zgodności z opisem przedmiotu zamówienia. 9. Na podstawie Decyzji nr 3/MON Ministra Obrony Narodowej z dn. 3 stycznia 2014 r. w sprawie wytycznych określających wymagania w zakresie znakowania kodem kreskowym wyrobów dostarczanych do Resortu Obrony Narodowej (Dz. Urz. MON z dn. 07 stycznia 2014 r. poz. 11) zwanej dalej,,decyzją nr 3/MON, Zamawiający wymaga co następuje: a) Wykonawca musi być czynnym uczestnikiem systemu GS1; b) Wykonawca zobowiązany jest do oznakowania kodem kreskowym wyrobów będących przedmiotem umowy, charakterystycznym dla danego poziomu pakowania; str. 12

13 c) Kod kreskowy powinien zawierać informacje zgodne z 4 Decyzji nr 3/MON z dnia 3 stycznia 2014 r. w sprawie wytycznych określających wymagania w zakresie znakowania kodem kreskowym wyrobów dostarczanych do resortu obrony narodowej (Dz. Urz. MON z dn. 7 stycznia 2014r.) Przedmiot umowy (w zależności od zamawianego asortymentu) zakwalifikowany jest do grupy materiałowej: - Grupa materiałowa nr 5 pozostałe wyroby. d) Kod kreskowy umieszczony na etykiecie jednostkowej wyrobu oraz na etykiecie zbiorczej powinien mieć wymiary zgodne z globalnym międzynarodowym i międzybranżowym systemem GS1 (ang. Global System One). e) Stosowane etykiety oraz nadruki kodów kreskowych powinny spełniać wymagania zawarte w 5 Decyzji nr 3/MON charakterystyczne dla dostarczanej grupy materiałowej. f) W celu identyfikacji wyrobów, Wykonawca w porozumieniu z Zamawiającym zobowiązany jest do opracowania Karty wyrobu w postaci elektronicznej (część B, C, D) w formie MS Excel (zał. nr 6 do Decyzji nr 3/MON) i przekazania jej do Zamawiającego (odbiorców przedmiotu umowy wskazanych w umowie przez Zamawiającego na pisemne żądanie Zamawiającego). Karta wyrobu powinna być dostarczona do Zamawiającego w wersji elektronicznej (format EXCEL) po zatwierdzeniu pierwszych egzemplarzy na 10 dni roboczych przed rozpoczęciem właściwej dostawy. Dodatkowe informacje w zakresie IŻ GTIN SSCC dostępne są u organizatora systemu GS-1 w Polsce Instytut Logistyki i Magazynowania w Poznaniu. 10. Do czasu złożenia oferty należy kontrolować aktualność SIWZ na stronie internetowej Zamawiającego - dostawy - nr postępowania - pytania i odpowiedzi ze względu na możliwość modyfikacji opisu przedmiotu zamówienia oraz zmianę terminu otwarcia ofert w związku z pytaniami oferentów. 11. Przedstawione na zdjęciach wyroby należy traktować jedynie jako poglądowe. wykonał: Bartosz Kozłowski str. 13
