1 Załącznik nr 2 do SIWZ Opis przedmiotu zamówienia 1. Szafa na odzież (WP2-34) szt. Gabaryty szaf - wysokość całkowita szafy z nóżkami 1800 do 1850 mm - szerokość 850 do 900 mm - głębokość 490 do 520 mm Szafa 2 - drzwiowa na nóżkach (wysokość nóżek od 4-6 cm) zakończonych płaską blaszką lub plastikowymi nakładkami zapobiegającymi uszkodzeniu podłogi. Szafa przedzielona 1 przegrodą stalową na odzież czystą i roboczą. Korpus szafy wykonany z kątownika 25x25x3 mm oraz blachy stalowej o grubości minimum 1 mm. Ściany, plecy i góra szafy mają być od środka spawane lub zgrzewane punktowo do kątownika. Szafa wyposażona w półkę z blachy stalowej mocowanej cm od góry i w drążek na ubrania wykonany z rurki stalowej 12x1 mm mocowanej pod półką. Drzwi szafy wykonane z blachy stalowej 1,2 mm. Krawędzie drzwi zagięte dwukrotnie do środka pod kątem prostym (długość zagięcia 10 mm). Płaszczyzny drzwi od wewnątrz usztywnione nakładkami z blachy profilowanej o wymiarach wysokość mm szerokość mm. W drzwiach szafy ubraniowej mają być wykonane otwory lub szczeliny wentylacyjne (na dole i na górze) pozwalające na obieg powietrza. Każde drzwi szafy mają mieć osobne zamknięcie przystosowane do zamykania na kłódkę (średnica otworu na kłódkę 8-10 mm). Na drzwiach należy umieścić metalową ramkę o wymiarach wewnętrznych 45 x 30 mm. Ramka ma być przynitowana do drzwi nitami zrywnymi. Na boku prawej strony od góry przy tylnej ściance należy umieścić trwałe (farbą) oznakowanie wojskowe WP w postaci stempla o wysokości liter mm i szerokości 5 10 mm w kolorze czarnym. Powierzchnie zewnętrzne i wewnętrzne powinny być wykończone starannie i estetycznie, malowane farbą proszkową w kolorze jasnoszarym (RAL 7035). str. 1

2 Miejsce dostawy szaf WP WOG Giżycko - Sekcja Obsługi Infrastruktury w Bemowie Piskim, ul. Kętrzyńskiego 1, budynek nr 55 (wejście do magazynu bezpośrednio z placu) nr tel. w sprawie dostaw: , lub WOG Olsztyn - ul. Saperska 1, budynek nr 12 (wejście do magazynu bezpośrednio z placu) nr tel. w sprawie dostaw: , lub WOG Olsztyn - Sekcja Obsługi Infrastruktury w Lidzbarku Warmińskim, ul. Przystaniowa 1, budynek nr 12 (wejście do magazynu bezpośrednio z placu) nr tel. w sprawie dostaw: , lub WOG Olsztyn - Sekcja Obsługi Infrastruktury w Lipowcu Lipowiec budynek nr 25 (piwnica zejście po 3 stopniach) nr tel. w sprawie dostaw: , lub Ilość towaru 105 szt. 30 szt. 20 szt. 10 szt. str. 2

3 str. 3

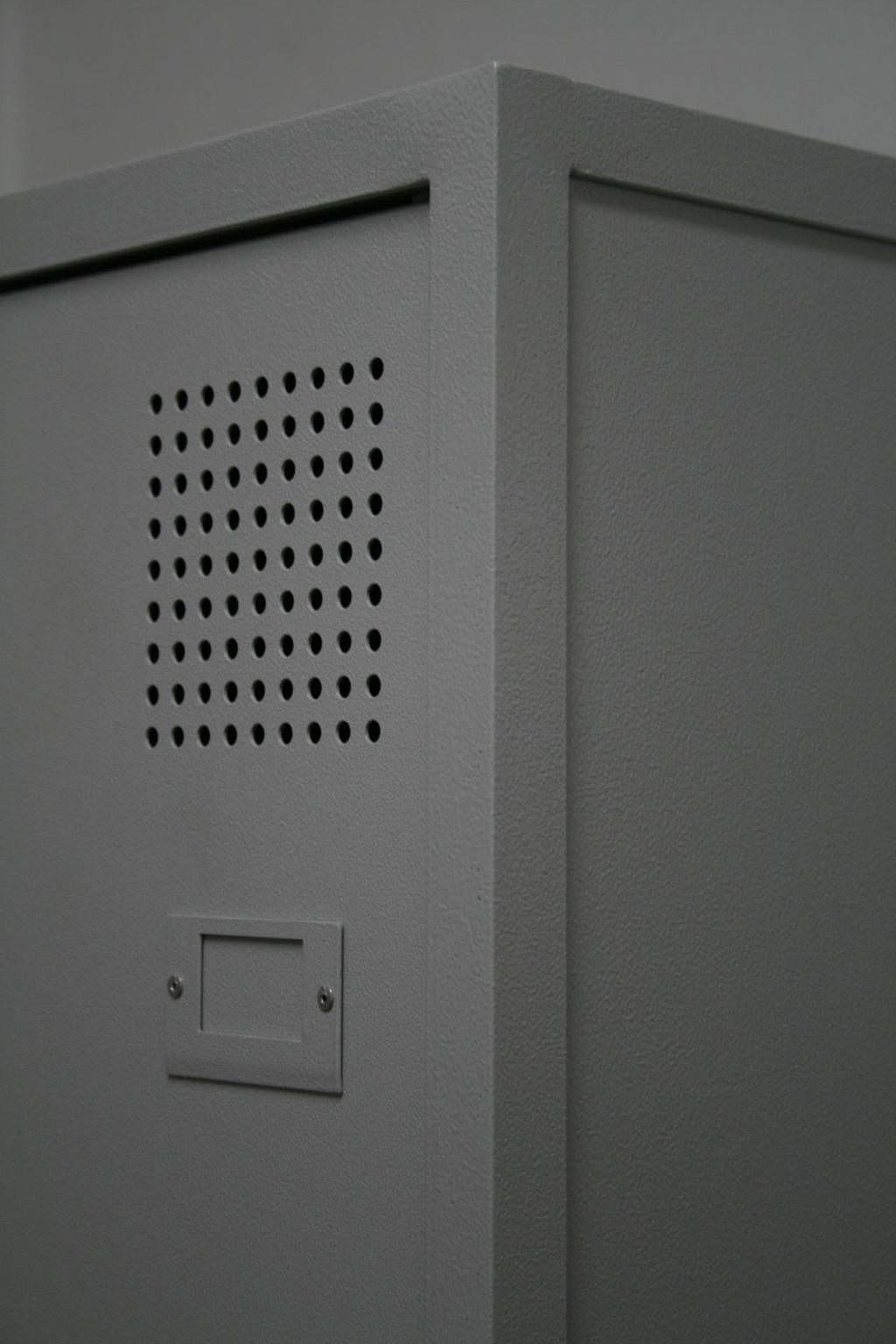

4 str. 4

5 str. 5

6 str. 6

7 str. 7

8 str. 8

9 2. Szafa na odzież - metalowa (WP2-40) 284 szt. 1. Szafa dwudrzwiowa z wysuwaną szufladą otwieraną od góry wykonana z blachy stalowej o grubości od 0,8 mm do 1,5 mm w zależności od poszczególnych elementów konstrukcji. 2. Wymiary zewnętrzne szafy 2225 x 1000 x 600 mm (wys. x szer. x gł.). 3. Szafa składa się z części zasadniczej (odzieżowej) zamykanej dwuskrzydłowymi symetrycznymi drzwiami zamykanymi zamkiem szyfrowym, w której znajduje się: - stała półka ze skarbczykiem zamykanym zamkiem szyfrowym; - trzy ruchome półki z możliwością regulacji wysokości; - drążek metalowy chromowany z przesuwnymi haczykami z możliwością mocowania na trzech wysokościach. 4. W dolnej części szafy znajduje się wysuwana szuflada z drzwiami otwieranymi do góry w kierunku części zasadniczej zamykana zamkiem szyfrowym, w której znajdują się: - komora przedzielone wewnątrz pionową przegrodą na dwie symetryczne części; - w prawej komorze 1 półka regulowana (3 położenia); - siłowniki zabezpieczające przed samoczynnym zamykaniem się. 5. Wysuwana szuflada pełni funkcję podestu - ławki umożliwiając dostęp do przedmiotów przechowywanych na szafie oraz w górnej części szafy. 6. Widok ogólny szafy przedstawiają rysunki nr 1 i Szafa wykonana z blachy stalowej wzmocnionej giętymi profilami o przekroju prostokątnym 40 x 20 mm zapewniającymi sztywność i wytrzymałość konstrukcji (rys. 4, szczegół A). 8. Korpus szafy, ściana górna korpusu, ściana dolna części odzieżowej, ściana dolna korpusu (cokół) wykonane z blachy o grubości l mm w postaci elementów giętych zapewniających ich sztywność i wytrzymałość. Ściana dolna korpusu (cokół) wzmocniona profilami C o przekroju 20 x 60 mm z blachy o grubości 1,2 mm. 9. Elementy z blachy powinny dolegać. Łączone za pomocą zgrzewania, natomiast elementy wzmacniające szufladę od spodu za pomocą spawania punktowego. 10. Na górze szafy reling 10 x 20 mm długości 600 mm umieszczony symetrycznie 200 mm od krawędzi przedniej szafy (rys. 5, szczegół C). 11. Drzwi szafy profilowane wykonane z blachy o grubości 1 mm w postaci giętej z jednego arkusza nadając im profil na całym obwodzie zapewniający sztywność i wytrzymałość. str. 9

10 Drzwi profilowane dodatkowo wzmocnione profilem giętym o przekroju 40 x 60 mm z blachy o grubości 0,8 mm nadającym dodatkową sztywność w części przyzawiasowej. Drzwi prawe wzmocnione dodatkowo giętą osłoną zamka i mechanizmu ryglującego na całej swojej wysokości. Drzwi osadzone w korpusie szafy na zawiasach wewnętrznych. Na każdych drzwiach od góry i dołu wykonane otwory wentylacyjne. Od wewnątrz na lewych drzwiach części odzieżowej umieszczone lusterko formatu A4. Na zewnątrz prawych drzwi szyld do umieszczenia wywieszki formatu A6. Drzwi zamykane zamkiem szyfrowym mechanicznym o kombinacji wyposażony w czterocyfrowy kod (bez konieczności używania klucza) z mechanizmem ryglującym blokującym w trzech punktach (rys. 8 szczegół 1, rys. 9, szczegół J). Zamek musi być wykonany z materiałów trwałych. Korpus zamka stalowy lub ze stopów metali. Mocowanie zamka ma uniemożliwiać samoistne odkręcanie się od szafy w wyniku otwierania, mocowany w owalnym otworze 19x16 mm, blokowany nakrętką z podkładką ząbkowaną od wewnątrz na całej powierzchni o wysokiej odporności na skutki wibracji dzięki efektowi blokowania. Zmiana szyfru przy pomocy zintegrowanego przycisku. Klucz serwisowy (master) z 4000 kombinacją oraz funkcją identyfikacji kodu (minimalna liczba kluczy masterów 2 na 50 szaf). 12. Szuflada osadzona na prowadnicach kulkowych o pełnym wysuwie podparta od przodu i od tyłu kółkami zamykana zamkiem szyfrowym. Ściana czołowa szuflady, ściana tylna, drzwi szuflady wykonane z blachy o grubości 1,5 mm, ściany boczne szuflady i dno wykonane z blachy o grubości 1 mm. Szuflada wykonana w postaci giętych elementów o profilu C zapewniających sztywność i wytrzymałość. Ściana czołowa szuflady gięta z blachy w profil nadający sztywność i jednocześnie będący uchwytem szuflady. Dno szuflady wzmocnione dwoma giętymi profilami o przekroju 20 x 60 mm (rys. 10, szczegół K) z blachy o grubości 1,5 mm, wnętrze wzmocnione pionowo ustawionymi giętymi profilami o przekroju 20 x 20 mm z blachy o grubości 1,5 mm. Drzwi szuflady wzmocnione profilem o przekroju 20 x 200 mm z blachy o grubości 1,5 mm osadzone za pomocą zawiasu taśmowego na całej szerokości będące jednocześnie ławką-podestem. Do drzwi szuflady zamontowane siłowniki zabezpieczające przed samoczynnym zamykaniem. Szuflada przedzielona wewnątrz pionową przegrodą na dwie części (komory). Otwory wentylacyjne od czoła szuflady w każdej z komór. W prawej komorze na 1/2 głębokości półka regulowana (3 położenia, rys. 6 szczegół E). Wewnątrz szuflady w dnie od czoła szuflady dwa rzędy otworów służących do usuwania piachu w pozycji otwartej (rys. 6 szczegół F). str. 10

11 Szuflada będąca jednocześnie ławką - podestem wytrzymała na obciążenie co najmniej 1 osoby dorosłej (130 kg) wyłożona matą antypoślizgową. Szuflada zamykana zamkiem szyfrowym mechanicznym o 1000 kombinacji. Zamek musi być wykonany z materiałów trwałych. Korpus zamka stalowy lub ze stopów metali. Mocowanie zamka ma uniemożliwiać samoistne odkręcanie się od szafy w wyniku otwierania, blokowany nakrętką z podkładką ząbkowaną od wewnątrz na całej powierzchni o wysokiej odporności na skutki wibracji dzięki efektowi blokowania (bez konieczności używania klucza). 13. Szuflada zabezpieczana przed wsuwaniem podczas korzystania z niej jako podestu (rys. 5 szczegół D). 14. Część zasadnicza (odzieżowa) wewnątrz wyposażona: - od góry w półkę stałą wykonaną z blachy o grubości l mm wzmocnionej profilem o przekroju 20 x 200 mm (rys. 7 szczegół G); - skarbczyk na drobne przedmioty wykonany z profili giętych z blachy o grubości l mm, o szerokości 500 mm na pełną wysokość pomiędzy półką stałą, a ścianą górną (250 mm), w świetle otworu drzwiowego wysokość 190 mm i szerokość 350 mm; - drzwiczki skarbczyka osadzone na zawiasach wewnętrznych, zamykany zamkiem szyfrowym (wymagania jak w punkcie 9); - drążek metalowy chromowany o średnicy 25 mm z 10 przesuwnymi haczykami z możliwością mocowania drążka na trzech wysokościach: - pod półką stałą na wysokości ok mm od ściany dolnej części odzieżowej; - pod półką ruchomą na wysokości ok mm od ściany dolnej części odzieżowej; - pod półką ruchomą na wysokości ok mm od ściany dolnej części odzieżowej; - trzy ruchome półki z możliwością regulacji, co 25 mm wykonane w postaci giętego profilu (przegięcie 25 mm) z blachy o grubości 0,8mm wzmocnione profilem o przekroju 20 x 100 mm (rys. 7 szczegół H); - wewnątrz szafy profile wzmacniające zakończone 50 mm nad dolną półką (rys. 4 szczegół B). 15. Od spodu szafę wyposażyć w ślizgacze meblowe. 16. Schematy poglądowe z poszczególnymi wymiarami zostały przedstawione na rysunkach od 1 do Szafa zabezpieczona antykorozyjnie i malowana proszkowo w kolorze jasny beż paleta RAL str. 11

12 18. Każda szafa wyposażona w dwa uchwyty i kołki o średnicy 8 mm umożliwiające mocowanie szafy do ściany. 19. Szafa nie może posiadać ostrych krawędzi, zadziorów. 20. Elementy ruchome muszą się otwierać i przesuwać płynnie. 21. Na prawym boku szafy od góry przy tylnej ściance należy umieścić trwałe (farbą) oznakowanie wojskowe WP w postaci stempla o wysokości liter mm i szerokości 5 10 mm w kolorze czarnym. 22. Do transportu ruchome elementy zabezpieczone przed otwieraniem, wypadaniem i uszkodzeniem. Pakowana w opakowaniach bezpośrednich z tektury falistej lub foli bąbelkowej. 23. Wyroby muszą spełniać wymogi w klasie higieniczności E Do wykonania wyrobu zastosować materiały w I gatunku. Miejsce dostawy szaf WP WOG Elbląg - Sekcja Obsługi Infrastruktury w Elblągu, ul. Królewiecka 169, budynek nr 17 (wejście do magazynu bezpośrednio z placu) nr tel. w sprawie dostaw: , lub WOG Elbląg - Sekcja Obsługi Infrastruktury w Braniewie, ul. Stefczyka 63, budynek nr 14 (I piętro 27 schodów), nr tel. w sprawie dostaw: , lub WOG Elbląg - Sekcja Obsługi Infrastruktury w Bartoszycach, Al. Wojska Polskiego 4, budynek nr 12 (wejście do magazynu bezpośrednio z placu), nr tel. w sprawie dostaw: lub WOG Giżycko - Sekcja Obsługi Infrastruktury w Gołdapi, ul. Partyzantów 27, budynek nr 3 (I piętro 27 schodów) nr tel. w sprawie dostaw: , lub WOG Giżycko - Sekcja Obsługi Infrastruktury w Gołdapi, ul. Partyzantów 27, budynek nr 3 (II piętro 47 schodów) nr tel. w sprawie dostaw: , lub WOG Giżycko - Sekcja Obsługi Infrastruktury w Gołdapi, ul. Partyzantów 27, budynek nr 3 (parter 1 stopień) nr tel. w sprawie dostaw: , lub WOG Giżycko - Sekcja Obsługi Infrastruktury w Gołdapi, ul. Partyzantów 27, budynek nr 14 (parter 10 stopni) nr tel. w sprawie dostaw: , lub Ilość 100 szt. 70 szt. 10 szt. 28 szt. 31 szt. 30 szt. 1 szt. str. 12

13 24 WOG Giżycko - Sekcja Obsługi Infrastruktury w Gołdapi, ul. Partyzantów 27, budynek nr 17 (parter 1 stopień) nr tel. w sprawie dostaw: , lub WOG Giżycko - Sekcja Obsługi Infrastruktury w Gołdapi, ul. Partyzantów 27, budynek nr 2 (parter 10 stopni) nr tel. w sprawie dostaw: , lub szt. 7 szt. zdjęcie poglądowe str. 13

14 str. 14 zdjęcie poglądowe

15 str. 15

16 str. 16

17 str. 17

18 str. 18

19 str. 19

20 str. 20

21 str. 21

22 str. 22

23 str. 23

24 str. 24

25 3. Szafa metalowa do przechowywania map - dziesięcioszufladowa - 4 szt. Wymiary zewnętrzne szafy (mm): Wymiary użytkowe szuflady (mm): - wysokość 970 ± 5 - wysokość 85 ± 5 - szerokość 980 ± 5 - szerokość 900 ± 5 - głębokość 715 ± 5 - głębokość 670 ± 5 Szafa dziesięcioszufladowa powinna być przystosowana do przechowywania map, planów, dokumentacji technicznych o maksymalnym formacie A-1. Szafa ma być wykonana z blachy stalowej o grubości 0,8 mm, fronty szuflad proste bez przetłoczeń wyposażone w stalowe uchwyty do wysuwania. Szuflady mają być zawieszane na teleskopowych prowadnicach rolkowych z blokadą zabezpieczającą przed wypadnięciem. Prowadnice zgrzewane lub spawane punktowo do korpusu szafy. Szuflady muszą się wysuwać min. na 60% głębokości i posiadać zabezpieczenie przed wypadnięciem. Szafa i szuflady muszą być malowane farbami proszkowymi (epoksydowo-poliestrowymi) na kolor jasnoszary (RAL 7035). Obciążenie pojedynczej szuflady min. 40 kg - dokument potwierdzający dopuszczalne obciążenie. Szafa wyposażona w centralny zamek cylindryczny oraz 2 klucze. Szuflada powinna być wyposażona w pręt przytrzymujący przechowywane plansze. Szafa musi posiadać cokół (podstawę), który umożliwia swobodne wysuwanie najniższej szuflady. Cokół ma być wykonany z blachy o grubości 1,5 mm z dwukrotnie zagiętą pod kątem prostym podstawą i ma być wyposażony w nóżki regulacyjne w zakresie min. 20 mm. Na każdej szafie od czoła w widocznym miejscu należy umieścić trwałą informację o maksymalnym obciążeniu szuflady. Miejsce dostawy szaf na mapy - 10 szuflad 21 WOG Elbląg - Sekcja Obsługi Infrastruktury w Elblągu, ul. Królewiecka 169, budynek nr 17 (wejście do magazynu bezpośrednio z placu) nr tel. w sprawie dostaw: , lub Ilość towaru 4 szt. str. 25

26 str. 26 zdjęcie poglądowe

27 4. Szafa metalowa do przechowywania map - pięcioszufladowa - 17 szt. Wymiary zewnętrzne szafy (mm): Wymiary użytkowe szuflady (mm): - wysokość 530 ± 5 - wysokość 85 ± 5 - szerokość 1320 ± 5 - szerokość 1240 ± 5 - głębokość 910 ± 5 - głębokość 875 ± 5 Szafa pięcioszufladowa powinna być przystosowana do przechowywania map, planów, dokumentacji technicznych o maksymalnym formacie A-0. Szafa ma być wykonana z blachy stalowej o grubości 0,8 mm, fronty szuflad proste bez przetłoczeń wyposażone w stalowe uchwyty do wysuwania. Szuflady mają być zawieszane na teleskopowych prowadnicach rolkowych z blokadą zabezpieczającą przed wypadnięciem. Prowadnice zgrzewane lub spawane punktowo do korpusu szafy. Szuflady muszą się wysuwać min. na 60% głębokości i posiadać zabezpieczenie przed wypadnięciem. Szafa i szuflady muszą być malowane farbami proszkowymi (epoksydowo-poliestrowymi) na kolor jasnoszary (RAL 7035). Obciążenie pojedynczej szuflady min. 40 kg - dokument potwierdzający dopuszczalne obciążenie. Szafa wyposażona w centralny zamek cylindryczny oraz 2 klucze. Szuflada powinna być wyposażona w pręt przytrzymujący przechowywane plansze. Szafa musi posiadać cokół (podstawę), który umożliwia swobodne wysuwanie najniższej szuflady. Cokół ma być wykonany z blachy o grubości 1,5 mm z dwukrotnie zagiętą pod kątem prostym podstawą i ma być wyposażony w nóżki regulacyjne w zakresie min. 20 mm. Na każdej szafie od czoła w widocznym miejscu należy umieścić trwałą informację o maksymalnym obciążeniu szuflady. Miejsce dostawy szaf na mapy - 5 szuflad 21 WOG Elbląg - Sekcja Obsługi Infrastruktury w Elblągu, ul. Królewiecka 169, budynek nr 17 (wejście do magazynu bezpośrednio z placu) nr tel. w sprawie dostaw: , lub Ilość towaru 17 szt. str. 27

28 str. 28 zdjęcie poglądowe

29 5. Szafka depozytowa na telefony komórkowe (WP1-65) - 46 szt. Wisząca szafka depozytowa na telefony komórkowe z 25 ponumerowanymi skrytkami. Każda skrytka zamykana na klucz (2 klucze w komplecie), dno skrytki wyłożone miękką wyściółką. Szafka wykonana z blachy o grubości 1 mm, malowana metodą proszkową na kolor jasnoszary. W tylnej ścianie 4 otwory do mocowania na ścianie. W zestawie elementy mocujące tj. kołki rozporowe i śruby oraz dwa klucze. Szafka malowana proszkowo farbą (epoksydowo-poliestrową) na kolor jasnoszary lub popielaty. Na prawym boku każdej szafki od góry przy tylnej ściance należy umieścić pisakiem olejowym lub farbą trwałe oznakowanie wojskowe WP o wysokości liter mm i szerokości 5 10 mm w kolorze czarnym lub białym. Wymiary: - wys mm - szer mm - gł mm Miejsca dostawy szafek depozytowych na telefony 21 WOG Elbląg - Sekcja Obsługi Infrastruktury w Elblągu, ul. Królewiecka 169, budynek nr 17 (wejście do magazynu bezpośrednio z placu) nr tel. w sprawie dostaw: lub WOG Elbląg - Sekcja Obsługi Infrastruktury w Braniewie, ul. Stefczyka 63, budynek nr 14 (I piętro 27 schodów), nr tel. w sprawie dostaw: , lub WOG Elbląg - Sekcja Obsługi Infrastruktury w Bartoszycach, Al. Wojska Polskiego 4, budynek nr 12 (wejście do magazynu bezpośrednio z placu), nr tel. w sprawie dostaw: lub WOG Elbląg - Sekcja Obsługi Infrastruktury w Morągu, Al. Wojska Polskiego 16, budynek nr 40 (wejście do magazynu bezpośrednio z placu), nr tel. w sprawie dostaw: lub WOG Białystok - Sekcja Obsługi Infrastruktury w Białymstoku, ul. Kawaleryjska 70, budynek nr 120 (wejście do magazynu bezpośrednio z placu) nr tel. w sprawie dostaw: , lub Rejonowy Zarząd Infrastruktury w Olsztynie ul. Saperska 1, (przed magazynem rampa) nr tel. w sprawie dostaw , lub ilości 13 szt. 5 szt. 3 szt. 5 szt. 10 szt. 10 szt. str. 29

30 str. 30 zdjęcie poglądowe

31 6. Szafka na klucze (WP1-66) - 71 szt. Wisząca szafka depozytowa na klucze wraz z pojemnikami wykonana z blachy stalowej o grubości 1,5 mm wyposażona w zamek bębenkowy (dwa klucze) wyposażona w miseczkę do plombowania referentką. Szafka zawiera 25 przegródek na pojemniki z kluczami o wymiarach 60 x 65 x 190 mm (+/-5mm). Pojemniki wykonane z blachy stalowej gr. min. 1mm. Pokrywa połączona z pojemnikiem zawiasem listkowym, wszystkie połączenia pojemnika spawane. Pojemniki wyposażone w miseczkę do plombowania referentką. Szafka wyposażona w cztery wkręty z kołkami rozporowymi do zamocowania do ściany. Szafki malowane metodą proszkową na kolor szary (RAL 7035). Na prawym boku od góry szafka ma posiadać trwałe (farbą) oznakowanie wojskowe WP w postaci stempla o wysokości liter mm i szerokości 5-10 mm w kolorze czarnym lub białym. Wymiary: - wys. 420 mm (+/- 30 mm) - szer. 420 mm (+/- 30 mm) - gł. 200 mm (+/- 30 mm) Miejsca dostawy szafek na klucze 21 WOG Elbląg - Sekcja Obsługi Infrastruktury w Braniewie, ul. Stefczyka 63, budynek nr 14 (I piętro 27 schodów), nr tel. w sprawie dostaw: , lub WOG Olsztyn - ul. Saperska 1, budynek nr 12 (wejście do magazynu bezpośrednio z placu) nr tel. w sprawie dostaw: , lub WOG Giżycko - Sekcja Sprzętu Infrastruktury w Giżycku, ul. Moniuszki 7, budynek nr 5 (wysoki parter - 10 schodów) nr tel. w sprawie dostaw: , lub WOG Białystok - Sekcja Obsługi Infrastruktury w Białymstoku, ul. Kawaleryjska 70, budynek nr 120 (wejście do magazynu bezpośrednio z placu) nr tel. w sprawie dostaw: , lub Rejonowy Zarząd Infrastruktury w Olsztynie ul. Saperska 1, (przed magazynem rampa) nr tel. w sprawie dostaw , lub ilości 8 szt. 3 szt. 40 szt. 10 szt. 10 szt. str. 31

32 str. 32 zdjęcie poglądowe

33 7. Szafka na klucze (100 haczyków) - szt. 4 Wymiary szafki (mm) : - wysokość 520 ± 10 - szerokość 350 ± 10 - głębokość 60 ± 10 Szafka wykonana z blachy stalowej o gr. 0,8 1 mm z metalowymi drzwiczkami zamykanymi zamkiem cylindrycznym (w komplecie 3 klucze) wyposażona w 100 numerowanych haczyków do zawieszenia kluczy. Haczyki zamontowane na tylnej ściance jak również na wewnętrznej stronie drzwiczek. Szafki malowane metodą proszkową na kolor szary (RAL 7035). W tylnej ściance cztery otwory do zamocowania szafki na ścianie (śrubki i kołki w komplecie). Na prawym boku od góry szafka ma posiadać trwałe (farbą) oznakowanie wojskowe WP w postaci stempla o wysokości liter mm i szerokości 5-10 mm w kolorze czarnym lub białym. Miejsca dostawy szafek na klucze 24 WOG Giżycko - Sekcja Obsługi Infrastruktury w Bemowie Piskim, ul. Kętrzyńskiego 1, budynek nr 55 (wejście do magazynu bezpośrednio z placu) nr tel. w sprawie dostaw: , lub ilości 4 szt. str. 33

34 str. 34 zdjęcie poglądowe

35 8. Szafka przyłóżkowa żołnierska - metalowa szt. Wymiary szafki (mm): - wysokość 800 ± 10 - szerokość 390 ± 10 (blat 420 ± 10) - głębokość 330 ± 10 (blat 345 ± 10) Szafka wykonana z blachy stalowej o grubości 1,25 mm malowana proszkowo na kolor jasnoszary (RAL 7035). Blat szafki z blachy o grubości 1,5 mm wystający po bokach i z przodu szafki po 15 mm zagięty dwukrotnie pod kątem prostym (długość zagięcia 10 mm). Szuflada o długości 300 mm wysuwana na prowadnicach rolkowych. Krawędzie drzwiczek szafki dwukrotnie zagięte pod kątem prostym (długość zagięcia 10 mm). Na środku wysokości za drzwiczkami metalowa półka. Szuflada i drzwiczki wyposażone w uchwyty (kulki szare lub srebrne) do otwierania oraz zamknięcia z magnesami meblowymi. Nóżki szafki wykonane z kształtownika kwadratowego o wym. 20 x 20 mm i wysokości mm zakończone nasadką z PCV. Na prawym boku każdej szafki od góry przy tylnej ściance należy umieścić trwałe (farbą) oznakowanie wojskowe WP w postaci stempla o wysokości liter mm i szerokości 5 10 mm w kolorze czarnym. Miejsca dostawy szafek przyłóżkowych żołnierskich 21 WOG Elbląg - Sekcja Obsługi Infrastruktury w Braniewie, ul. Stefczyka 63, budynek nr 14 (I piętro 27 schodów), nr tel. w sprawie dostaw: , lub WOG Elbląg - Sekcja Obsługi Infrastruktury w Bartoszycach, Al. Wojska Polskiego 4, budynek nr 12 (wejście do magazynu bezpośrednio z placu), nr tel. w sprawie dostaw: lub WOG Elbląg - Sekcja Obsługi Infrastruktury w Morągu, Al. Wojska Polskiego 16, budynek nr 40 (wejście do magazynu bezpośrednio z placu), nr tel. w sprawie dostaw: lub ilości 200 szt. 100 szt. 100 szt. str. 35

36 str. 36 zdjęcie poglądowe

37 9. Szafa kartotekowa metalowa (WP1-50) czteroszufladowa do przechowywania kartotek formatu A-4-75 szt. Wymiary szafy (mm) : Wymiary wewnętrzne szuflad szuflady (mm) : - wysokość /- 5 - wysokość 250 (front 280) +/- 5 - szerokość 420 +/- 5 - szerokość 330 +/- 5 - głębokość 630 +/- 5 - głębokość 590 +/- 5 Korpus czteroszufladowej szafy kartotekowej musi być wykonany z blachy stalowej grubości 1,0 mm, fronty szuflad z blachy stalowej 1,5 mm, pozostałe części szuflad z blachy stalowej grubości 0,8 mm. Wszystkie szuflady powinny posiadać po 3 przegródki ruchome z nacięciami, zamykane centralnym jednym estetycznym i funkcjonalnym zamkiem patentowym utrudniającym dostęp do kartotek osobom niepowołanym (3 klucze w komplecie). Szuflady mają być zawieszane na prowadnicach rolkowych lub teleskopowych. Na każdej szafie w widocznym miejscu należy umieścić informację o dopuszczalnym obciążeniu szuflady. Dopuszczalne obciążenie każdej szuflady min. 60 kg - dokument potwierdzający dopuszczalne obciążenie. Na frontach szuflad ma być ramka metalowa na informacje o wymiarach wewnętrznych: wys. 60 mm, szer. 100 mm. Szafa i szuflady muszą być malowane proszkowo farbami (epoksydowo-poliestrowymi) na kolor jasnoszary (RAL 7035). Na prawym boku każdej szafy od góry przy tylnej ściance należy umieścić trwałe (farbą) oznakowanie wojskowe WP w postaci stempla o wysokości liter mm i szerokości 5 10 mm w kolorze czarnym. Miejsca dostawy szaf kartotekowych 21 WOG Elbląg - Sekcja Obsługi Infrastruktury w Elblągu, ul. Królewiecka 169, budynek nr 17 (wejście do magazynu bezpośrednio z placu) nr tel. w sprawie dostaw: lub WOG Olsztyn - ul. Saperska 1, budynek nr 12 (wejście do magazynu bezpośrednio z placu) nr tel. w sprawie dostaw: , lub WOG Olsztyn - Sekcja Obsługi Infrastruktury w Lidzbarku Warmińskim, ul. Przystaniowa 1, budynek nr 12 (wejście do magazynu bezpośrednio z placu) nr tel. w sprawie dostaw: , lub WOG Białystok - Sekcja Obsługi Infrastruktury w Białymstoku, ul. Kawaleryjska 70, budynek nr 120 (wejście do magazynu bezpośrednio z placu) nr tel. w sprawie dostaw: , lub ilości 26 szt. 29 szt. 15 szt. 5 szt. str. 37

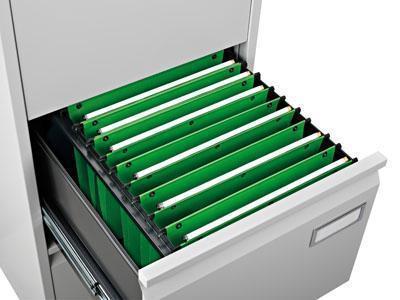

38 str. 38 zdjęcie poglądowe

39 str. 39 zdjęcie poglądowe

40 1. Wymagany termin realizacji dostaw towarów w terminie od 45 do 60 dni od daty podpisania umowy z dostawą loco magazyn zgodnie z terminem określonym przez Wykonawcę w arkuszu ofertowym. 2. Produkty powinny być pakowane i dystrybuowane w indywidualnych opakowaniach. 3. Wykonawca udzieli min. 36 max. 60 miesięcznej gwarancji producenta na dostarczony towar. 4. W przypadku niezgodności dostawy ze SIWZ, dostawy towaru uszkodzonego lub z innych przyczyn niepełnowartościowego Zamawiający zastrzega sobie prawo nie przyjęcia całej dostawy lub jej części, Wykonawca zobowiązany jest niezwłocznie zamienić go na towar wolny od wad. 5. W przypadku dostaw za pośrednictwem firm spedycyjnych Zamawiający nie będzie kwitował dokumentów typu WZ przed dokładnym sprawdzeniem towaru. 6. Zamówiony towar należy dostarczyć wraz z rozładunkiem (tj. zdjęcie z samochodu i ustawienie we wskazanym miejscu) od poniedziałku do czwartku (wyłącznie w dni robocze) od godz do O terminie dostawy należy powiadomić telefonicznie minimum na 48 godz. przed dostawą. 7. Przy każdej dostawie towaru do magazynu Zamawiający wymaga obecności przedstawiciela Wykonawcy - w przeciwnym razie przysługuje Zamawiającemu prawo nie przyjęcia towaru. 8. Wykonawca przed podpisaniem umowy z Zamawiającym ma przedstawić w siedzibie Zamawiającego po jednym egzemplarzu zamawianego sprzętu w celu określenia przez Zamawiającego jego zgodności z opisem przedmiotu zamówienia. 9. Na podstawie Decyzji nr 3/MON Ministra Obrony Narodowej z dn. 3 stycznia 2014 r. w sprawie wytycznych określających wymagania w zakresie znakowania kodem kreskowym wyrobów dostarczanych do Resortu Obrony Narodowej (Dz. Urz. MON z dn. 07 stycznia 2014 r. poz. 11) zwanej dalej,,decyzją nr 3/MON, Zamawiający wymaga co następuje: a) Wykonawca musi być czynnym uczestnikiem systemu GS1; b) Wykonawca zobowiązany jest do oznakowania kodem kreskowym wyrobów będących przedmiotem umowy, charakterystycznym dla danego poziomu pakowania; str. 40

41 c) Kod kreskowy powinien zawierać informacje zgodne z 4 Decyzji nr 3/MON z dnia 3 stycznia 2014 r. w sprawie wytycznych określających wymagania w zakresie znakowania kodem kreskowym wyrobów dostarczanych do resortu obrony narodowej (Dz. Urz. MON z dn. 7 stycznia 2014r.) Przedmiot umowy (w zależności od zamawianego asortymentu) zakwalifikowany jest do grupy materiałowej: - Grupa materiałowa nr 5 pozostałe wyroby. d) Kod kreskowy umieszczony na etykiecie jednostkowej wyrobu oraz na etykiecie zbiorczej powinien mieć wymiary zgodne z globalnym międzynarodowym i międzybranżowym systemem GS1 (ang. Global System One). e) Stosowane etykiety oraz nadruki kodów kreskowych powinny spełniać wymagania zawarte w 5 Decyzji nr 3/MON charakterystyczne dla dostarczanej grupy materiałowej. f) W celu identyfikacji wyrobów, Wykonawca w porozumieniu z Zamawiającym zobowiązany jest do opracowania Karty wyrobu w postaci elektronicznej (część B, C, D) w formie MS Excel (zał. nr 6 do Decyzji nr 3/MON) i przekazania jej do Zamawiającego (odbiorców przedmiotu umowy wskazanych w umowie przez Zamawiającego na pisemne żądanie Zamawiającego). Karta wyrobu powinna być dostarczona do Zamawiającego w wersji elektronicznej (format EXCEL) po zatwierdzeniu pierwszych egzemplarzy na 10 dni roboczych przed rozpoczęciem właściwej dostawy. Dodatkowe informacje w zakresie IŻ GTIN SSCC dostępne są u organizatora systemu GS-1 w Polsce Instytut Logistyki i Magazynowania w Poznaniu. 10. Do czasu złożenia oferty należy kontrolować aktualność SIWZ na stronie internetowej Zamawiającego - dostawy - nr postępowania - pytania i odpowiedzi ze względu na możliwość modyfikacji opisu przedmiotu zamówienia oraz zmianę terminu otwarcia ofert w związku z pytaniami oferentów. 11. Przedstawione na zdjęciach wyroby należy traktować jedynie jako poglądowe. wykonał: str. 41
