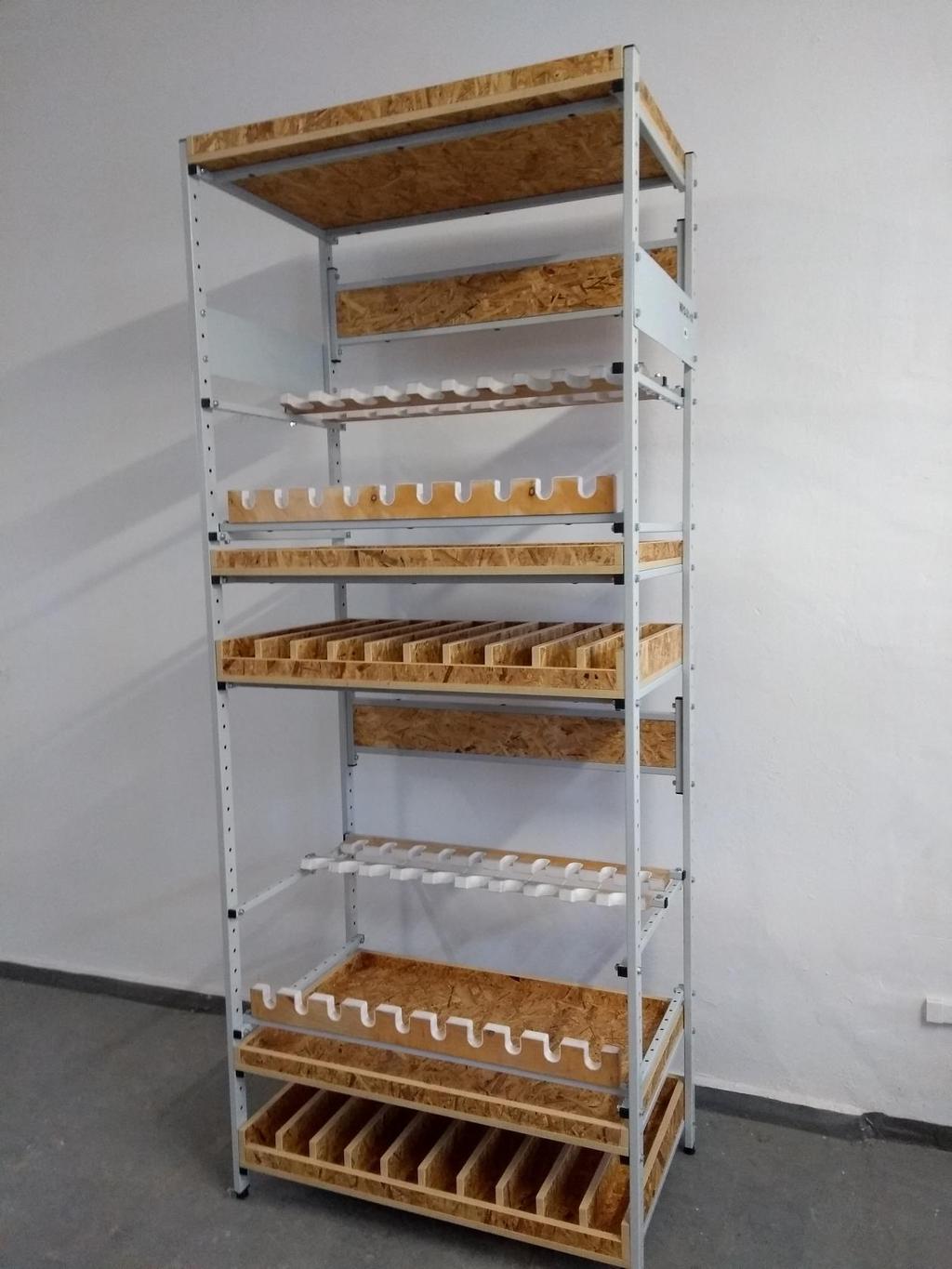

1 Załącznik nr 2 do SIWZ OPIS PRZEDMIOTU ZAMÓWIENIA Stojak na broń szt. (w prawie opcji max. 180 szt.) Stojak do składowania broni wys szer gł. 600 mm. Dwupoziomowy, każdy z poziomów na 10 szt. broni, 10 haczyków na troki bagnetów oraz miejscem na 10 saperek i półką na oporządzenie, zakończony również półką. Stojak wykonany z kształtowników zamkniętych stalowych o przekroju 40x20x2 mm oraz 20x20x2 mm i blachy stalowej gr. 1,5 mm. Nogi stojaka wykonane z kształtownika stalowego zamkniętego 40x20x2 mm o długości 2500 mm posiadającego otwory do regulacji położenia półek w pionie co 50 mm, końce zakończone od dołu regulatorem wysokości (zakres regulacji do 40 mm) od góry zaślepką z tworzywa PCV. Zakończenia stelaży pod półki również wyposażyć w zaślepki z tworzywa PCV w kolorze czarnym. Do skręcania stojaka służą śruby M8x50 mm o wytrzymałości 8.8 i nakrętki kołpakowe M8. Półki wykonane z płyty OSB gr. 18 mm oklejone obrzeżem PCV - 2 mm grubości i osadzone na stelażu metalowym wykonanym z kształtownika zamkniętego stalowego 20x20x2 mm. Konstrukcje metalowe mają zostać pomalowane metodą proszkową na kolor szary wg RAL Podpory pod broń wykonane z drewna bukowego gr. 30 mm i oklejone filcem gr. 3mm. Elementy drewniane regału muszą być olejowane. Półki pod podpory dolne broni oblistwować dookoła płytą OSB o wys. 40 mm. Półki na oporządzenie oblistwować z trzech stron płytą OSB o wys. 80 mm a z przodu o wys. 40 mm. W celu usztywnienia całego stojaka należy zastosować wzmocnienia boczne wykonane z blachy stalowej gr. 2 mm natomiast usztywnienie tylne należy wykonać z kształtownika stalowego 20x20x2 mm wypełnionego płytą OSB gr.18 mm. Każdy stojak musi posiadać z prawej strony w górnym rogu trwałe (farbą) oznakowanie wojskowe WP w postaci stempla o wysokości liter mm i szerokości 5 10 mm w kolorze czarnym. Stojaki na broń muszą zostać dostarczone zmontowane nie ma możliwości montażu na miejscu.

2 Wykaz elementów składowych regału: 1 - noga - kształtownik zamknięty stalowy 40x20x2 mm o dł mm z regulatorem wysokości - 4 szt. 2 - półka na oporządzenie wykonana z płyty OSB 18 o wym. szer. 980 mm gł. 600 mm na stelażu metalowym z kształtownika stalowego 20x20x2 mm i podziałem na 10 pól - 2 szt. 3 - półka podpory dolnej broni z płyty OSB 18, wymiary 980x600 mm osadzona na stelażu metalowym z kształtownika stalowego 20x20x2 mm - 2 szt. 4 - poprzeczka boczna o wymiarach dł. 600mm z profilu stalowego 20x20x2 mm z poziomą regulacją co 50 mm - 8 szt. 5 - poprzeczka wzdłużna z kształtownika stalowego 20x20x2 mm do mocowania drzewców dł. 980 mm - 6 szt. 6 - drzewiec podpory dolnej broni dł. 960 mm - 2 szt. 7 - drzewiec podpory górnej broni dł. 960 mm - 2 szt. 8 - drzewiec podpory saperki dł. 960 mm (każdy na 10 saperek) 2 szt. 9 - haczyk - pręt do zawieszenia troku bagnetu mocowany w górnym drzewcu 2 x 10 szt półka wieńcząca wykonana z płyty OSB 18 mm i osadzona na stelażu metalowym z kształtownika 20x20x2 mm z oblistwowaniem dookoła o wys. 100 mm - 1 szt blacha stalowa wzmacniająca boki o wymiarach 150x595 mm - 4 szt ramka wzmacniająca tylna o wymiarach szer. 980 wys. 350 mm wypełniona płytą OSB gr. 18 mm wykonana na stelażu metalowym z kształtownika zamkniętego stalowego 20x20x2 mm - 2 szt. Miejsca dostawy stojaków na broń 24 WOG Giżycko - Sekcja Obsługi Infrastruktury w Giżycku, ul. 1 Maja 11 budynek nr 8 (2 piętro, 40 schodów) nr tel. w sprawie dostaw: , lub WOG Giżycko - Sekcja Obsługi Infrastruktury w Bemowie Piskim, ul. Kętrzyńskiego 1 budynek nr 42 (bezpośrednio z placu) nr tel. w sprawie dostaw: , lub WOG Giżycko - Sekcja Obsługi Infrastruktury w Gołdapi, ul. Partyzantów 33 budynek nr 5 (2 piętro, 46 schodów) nr tel. w sprawie dostaw: , lub Ilość 25 szt. 20 szt. 8 szt. str. 2

3 24 WOG Giżycko - Sekcja Obsługi Infrastruktury w Gołdapi, ul. Partyzantów 31 budynek nr 14 (1 piętro, 27 schodów) nr tel. w sprawie dostaw: , lub WOG Giżycko - Sekcja Obsługi Infrastruktury w Suwałkach, ul. Wojska Polskiego 21 budynek nr 55 (bezpośrednio z placu) nr tel. w sprawie dostaw: , lub WOG Giżycko - Sekcja Obsługi Infrastruktury w Węgorzewie, ul. Gen. Bema 16 budynek nr 65 (bezpośrednio z placu) nr tel. w sprawie dostaw: , lub WOG Olsztyn - Sekcja Obsługi Infrastruktury w Lipowcu, budynek nr 25 (1 piętro, 35 schodów) nr tel. w sprawie dostaw: , lub WOG Elbląg - Sekcja Obsługi Infrastruktury w Braniewie, ul. Stefczyka 63 budynek nr 55 (bezpośrednio z placu) nr tel. w sprawie dostaw: lub WOG Elbląg - Sekcja Obsługi Infrastruktury w Morągu, ul. Wojska Polskiego 16 budynek nr 40 (bezpośrednio z placu) nr tel. w sprawie dostaw: lub szt. 15 szt. 38 szt. 10 szt. 10 szt. 10 szt. Dostawa w prawie opcji 21 WOG Elbląg - Sekcja Obsługi Infrastruktury w Elblągu, ul. Królewiecka 169 budynek nr 17 (bezpośrednio z placu) nr tel. w sprawie dostaw: lub do 40 szt. str. 3

4 str. 4

5 str. 5

6 str. 6

7 1. Wymagany termin realizacji dostaw towarów w terminie od 30 do 45 dni od daty podpisania umowy z dostawą loco magazyn zgodnie z terminem określonym przez Wykonawcę w arkuszu ofertowym. 2. Produkty powinny być pakowane i dystrybuowane w indywidualnych opakowaniach. 3. Wykonawca udzieli min. 36 max. 60 miesięcznej gwarancji producenta na dostarczony towar. 4. W przypadku niezgodności dostawy ze SIWZ, dostawy towaru uszkodzonego lub z innych przyczyn niepełnowartościowego Zamawiający zastrzega sobie prawo nie przyjęcia całej dostawy lub jej części, Wykonawca zobowiązany jest niezwłocznie zamienić go na towar wolny od wad. 5. W przypadku dostaw za pośrednictwem firm spedycyjnych Zamawiający nie będzie kwitował dokumentów typu WZ przed dokładnym sprawdzeniem towaru. 6. Zamówiony towar należy dostarczyć wraz z rozładunkiem (tj. zdjęcie z samochodu i ustawienie we wskazanym miejscu) od poniedziałku do czwartku (wyłącznie w dni robocze) od godz do O terminie dostawy należy powiadomić telefonicznie minimum na 48 godz. przed dostawą. 7. Przy każdej dostawie towaru do magazynu Zamawiający wymaga obecności przedstawiciela Wykonawcy - w przeciwnym razie przysługuje Zamawiającemu prawo nie przyjęcia towaru. 8. Wykonawca przed podpisaniem umowy z Zamawiającym ma przedstawić w siedzibie Zamawiającego po jednym egzemplarzu zamawianego sprzętu w celu określenia przez Zamawiającego jego zgodności z opisem przedmiotu zamówienia. 9. Na podstawie Decyzji nr 3/MON Ministra Obrony Narodowej z dn. 3 stycznia 2014 r. w sprawie wytycznych określających wymagania w zakresie znakowania kodem kreskowym wyrobów dostarczanych do Resortu Obrony Narodowej (Dz. Urz. MON z dn. 07 stycznia 2014 r. poz. 11) zwanej dalej,,decyzją nr 3/MON, Zamawiający wymaga co następuje: a) Wykonawca musi być czynnym uczestnikiem systemu GS1; b) Wykonawca zobowiązany jest do oznakowania kodem kreskowym wyrobów będących przedmiotem umowy, charakterystycznym dla danego poziomu pakowania; str. 7

8 c) Kod kreskowy powinien zawierać informacje zgodne z 4 Decyzji nr 3/MON z dnia 3 stycznia 2014 r. w sprawie wytycznych określających wymagania w zakresie znakowania kodem kreskowym wyrobów dostarczanych do resortu obrony narodowej (Dz. Urz. MON z dn. 7 stycznia 2014r.) Przedmiot umowy (w zależności od zamawianego asortymentu) zakwalifikowany jest do grupy materiałowej: - Grupa materiałowa nr 5 pozostałe wyroby. d) Kod kreskowy umieszczony na etykiecie jednostkowej wyrobu oraz na etykiecie zbiorczej powinien mieć wymiary zgodne z globalnym międzynarodowym i międzybranżowym systemem GS1 (ang. Global System One). e) Stosowane etykiety oraz nadruki kodów kreskowych powinny spełniać wymagania zawarte w 5 Decyzji nr 3/MON charakterystyczne dla dostarczanej grupy materiałowej. f) W celu identyfikacji wyrobów, Wykonawca w porozumieniu z Zamawiającym zobowiązany jest do opracowania Karty wyrobu w postaci elektronicznej (część B, C, D) w formie MS Excel (zał. nr 6 do Decyzji nr 3/MON) i przekazania jej do Zamawiającego (odbiorców przedmiotu umowy wskazanych w umowie przez Zamawiającego na pisemne żądanie Zamawiającego). Karta wyrobu powinna być dostarczona do Zamawiającego w wersji elektronicznej (format EXCEL) po zatwierdzeniu pierwszych egzemplarzy na 10 dni roboczych przed rozpoczęciem właściwej dostawy. Dodatkowe informacje w zakresie IŻ GTIN SSCC dostępne są u organizatora systemu GS-1 w Polsce Instytut Logistyki i Magazynowania w Poznaniu. 10. Do czasu złożenia oferty należy kontrolować aktualność SIWZ na stronie internetowej Zamawiającego - dostawy - nr postępowania - pytania i odpowiedzi ze względu na możliwość modyfikacji opisu przedmiotu zamówienia oraz zmianę terminu otwarcia ofert w związku z pytaniami oferentów. 11. Przedstawione na zdjęciach wyroby należy traktować jedynie jako poglądowe. Sporządził: Bartosz Kozłowski str. 8
