OPIS PRZEDMIOTU ZAMÓWIENIA. Lp. Nazwa sprzętu Oznaczenie Jm. Ilość ELEMENT I. 1. Taboret polowy składany z metalową postawą WP5-7 szt.

Transkrypt

1 OPIS PRZEDMIOTU ZAMÓWIENIA Lp. Nazwa sprzętu Oznaczenie Jm. Ilość ELEMENT I 1. Taboret polowy składany z metalową postawą WP5-7 szt ELEMENT II 2. Stół polowy kwadratowy składany z metalową podstawą WP5-8 szt. 200 Ogólne warunki wykonania sprzętu o konstrukcji metalowej 1. Sprzęt należy dostarczyć na własny koszt i ryzyko do magazynów Rejonowego Zarządu Infrastruktury. 2. Sprzęt należy wykonać i ukompletować według przedstawionych opisów, rysunków oraz przykładowych wzorów. Wzory sprzętu do wglądu u Zamawiającego przy ul. Fabrycznej 16 w Bydgoszczy. 3. Dostawca po przedstawieniu właściwych atestów i pisemnej akceptacji odbioru pierwszego egzemplarza przez Zamawiającego przystąpi do realizacji zamówienia. 4. Wymienione metalowe elementy konstrukcyjne w szczegółowych opisach przedmiotu zamówienia malowane metodą proszkową. 5. Wszystkie ostre krawędzie i zadziory stępione. 6. Do wykonania wyrobu zastosować materiały w I gatunku. 7. Na wszystkie wyroby Wykonawca udzieli dwa lata gwarancji. 8. Każdy wyrób: - pakowany w komplecie w opakowaniach bezpośrednich z tektury falistej lub folii bąbelkowej; - oznaczony trwale na tylnej ścianie w miejscu niewidocznym (nazwą Dostawcy wyrobu wraz z nr partii); - oznaczony symbolem Zamawiającego czcionką o wysokości mm, WP Do przedstawionych pierwszych egzemplarzy przedmiotu zamówienia należy przedstawić: - Oświadczenie dostawcy, że przedmiot zamówienia zostanie wykonany według wymogów SIWZ.

2 ELEMENT I Taboret polowy składany z metalową podstawą WP szt. poz. nr 1 1. Taboret polowy składany na metalowej podstawie wykonać wg załączonych rysunków opisów i zestawień. 2. Wzór taboretu do wglądu u Zamawiającego. 3. Stelaż lakierować proszkowo farbą khaki (odcień do uzgodnienia z zamawiającym). 4. Taboret polowy będzie stanowił wyposażeniem namiotów polowych lub pomieszczeń, przeznaczonych na stały pobyt ludzi. 5. Na przedmiot zamówienia wymagany atest higieniczny wydany przez. Państwowy Zakład Higieny potwierdzający wymagane zastosowanie. 6. Do wykonania przedmiotu zamówienia zastosowane materiały w I gatunku. 7. Znakowany od spodu WP czcionką o wysokości 14 mm. 8. Pakowany w opakowaniach z tektury falistej lub foli bąbelkowej. Lp. Ilość Nazwa Numer/PN Materiał 1 1 Ramka wewnętrzna Rur Ø 18x1.5 ST Ramka zewnętrzna Rur Ø 18x1.5 ST Siedzisko Tkanina 4 2 Pręt siedziska Ø 5 ST-3 Poliestrowa powlekana PCV Siedzisko do taboretu polowego 2

3 9. Wykonane o wymiarach i technicznych rozwiązaniach, umożliwiających zastosowanie do stelaża taboretu polowego składanego z metalową podstawą WP 5-7 (z pałąkiem). 10. Siedzisko wyposażone w metalowe oczka umożliwiające sznurowanie do stelaża pod spodem. 11. Zewnętrzne (wierzchnie) pokrycie siedziska należy wykonać z tkaniny poliestrowej powlekanej PCV impregnowanej koloru khaki, odpornej na wilgoć. 12. Dolna warstwa siedziska wykonana z tkaniny poliamidowej impregnowane środkiem przeciwgrzybicznym AG w kolorze czarnym 13. Obrzeża wykończone z taśmy polipropylenowej o wytrzymałości na zrywanie min. 230 da/n w kolorze czarnym. 14. Do zszywania użyte nici poliestrowe o wytrzymałości na zrywanie min cn w kolorze ciemnym. 15. Sznur-linka elastyczna Ø 6-8 mm w kolorze czarnym o wytrzymałości przenoszącej obciążenie użytkowe min. 200 kg. Końcówki sznurka linki trwale zabezpieczone przed rozpleceniem odkuwkami ze stali nierdzewnej lub z tworzywa sztucznego. Długość linki umożliwiająca swobodne sznurowanie siedziska ze stelażem. 16. Oczka pod linki wykonane ze stali nierdzewnej lub innych metali odpornych na korozję umożliwiające swobodne sznurowanie. 17. Siedzisko przeznaczone jest na stały pobyt ludzi. 18. Do wykonania zastosowane materiały w I gatunku. 19. Na siedzisko wymagany jest atest higieniczny wydany przez uprawnioną jednostkę certyfikującą, że może być stosowane w pomieszczeniach przeznaczonych do stałego przebywania ludzi wymagany wraz z pierwszym egzemplarzem. 20. Na siedzisko dostawca udzieli min. 2 letnią gwarancję. ELEMENT II Stół polowy kwadratowy składany z metalową podstawą WP szt. poz. nr 2 1. Stół polowy składany z metalową podstawą wykonać wg załączonych rysunków opisów i zestawień. 2. Wzór stołu do wglądu u Zamawiającego. 3. Stół polowy będzie stanowił wyposażeniem namiotów polowych lub pomieszczeń, przeznaczonych na stały pobyt ludzi, który będzie miał styczność z żywnością. 4. Stelaż lakierować proszkowo farbą poliestrową khaki (odcień do uzgodnienia z Zamawiającym). 5. Na przedmiot zamówienia wymagany atest higieniczny wydany przez Państwowy Zakład Higieny potwierdzający wymagane zastosowanie. 6. Do wykonania przedmiotu zamówienia zastosować materiały w I gatunku. 7. Stół znakowany od spodu WP czcionką o wysokości 14 mm. 8. Pakowany pojedynczo w opakowaniach z tektury falistej lub foli bąbelkowej. Wzór znakowania przedmiotu zamówienia ( skala 1:1) WP

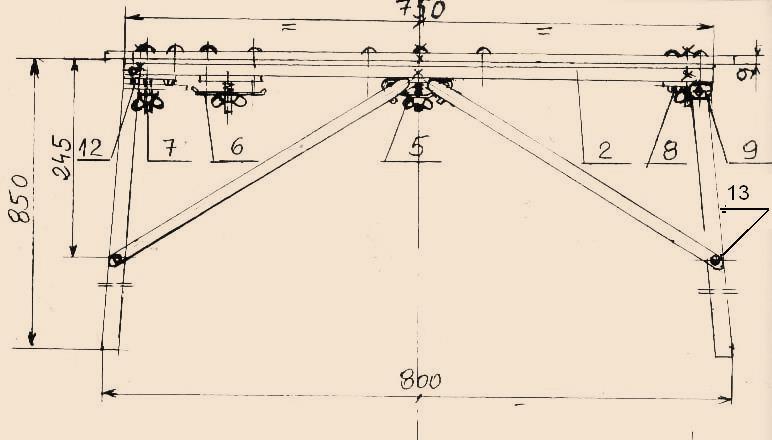

4 Zestawienie materiałów: Lp. ilość Nazwa Numer/PN Materiał 1. 1 Blat stołu G = 6 Laminat papierowo fenolowy lub równoważny laminat CGS ( HPL) 2. 2 Kątownik 20x20x3 L = Noga stołu Ø 20x1,2 Rura 4. 2 Rama rozpierająca nogi Ø 16x1 Rura 5. 1 Uchwyt ram rozpierających WP5-8/ Uchwyt skręcający nogi WP5-8/ Uchwyt łączący stoły WP5-8/ Uchwyt łączący stoły WP5-8/ Ucho WP5-8/ Kątownik 20x20x3 L = Śruba z łbem grzybowym PN/M M5x Nakrętka PN/M M Nit drążkowy PN/M Ø 6x Zaślepka ramy tworzywo Podkładka PN/M Ø 6, Wkręt z łb stożkowym PN/M M5x Zaślepka z polipropylenu Podkładka PN/M Ø 5,3 4

5 Pozycje 5, 6, 7, 8 cynkować grubość powłoki μm Uchwyt poz. 8 wykonywać jak poz. 7 bez zaczepu 5

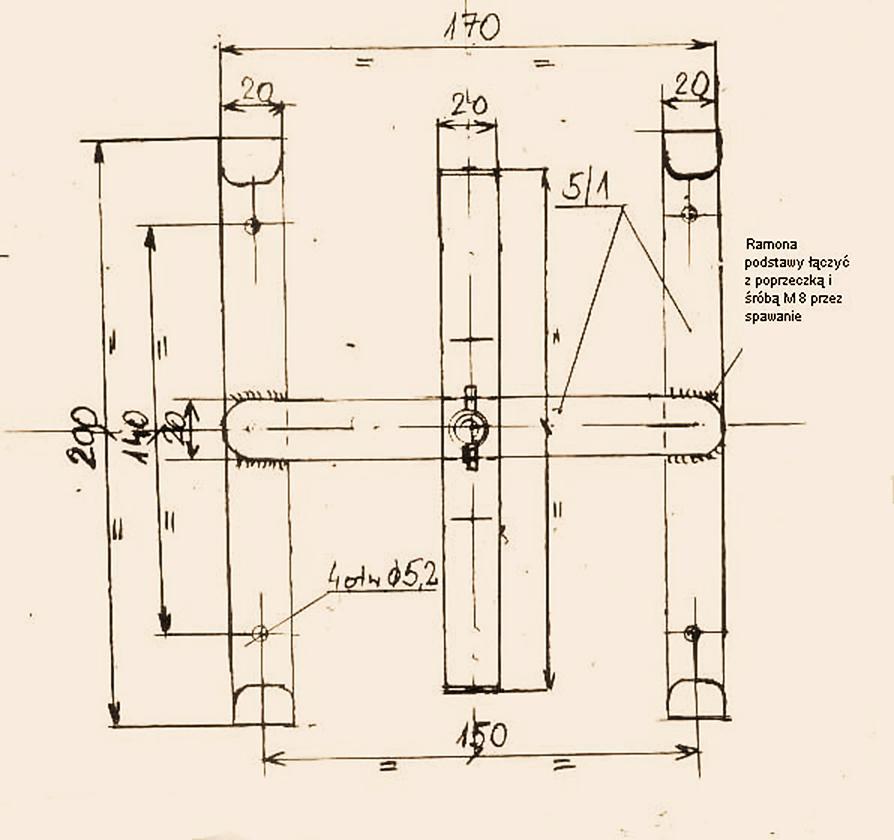

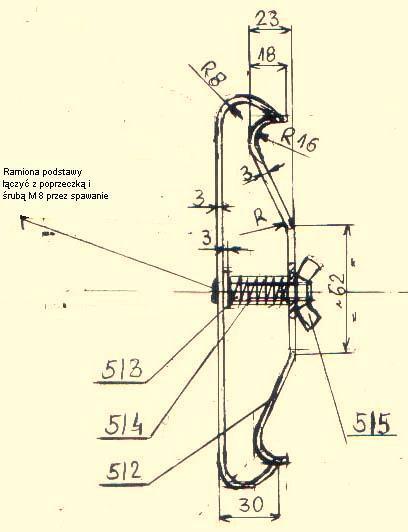

6 Pod nakrętki skrzydełkowe stosować podkładki wg PN/M do = 8,4 g = 1,6 Nogi, ramy, kątowniki lakierować proszkowo farbą poliestrową RAL Lp. Ilość Nazwa Numer/PN Materiał 1. 1 Uchwyt ram rozpierających 2. 1 Podstawa uchwytu 20x3 L=700 ST Docisk 20x3 L=200 ST Śruba bez łba M8x45 ST Sprężyna Ø w 9,5 L = 28 Skok 5 drut Ø 1, Nakrętka skrzydełkowa PN/M M Uchwyt skręcający nogi 8. 1 Podstawa 25x4 L=64 ST Docisk 20x3 L=110 ST Śruba bez łba M8x55 ST Sprężyna Ø w 9,5 L = 28 Skok 5 drut Ø 1, Nakrętka skrzydełkowa PN/M M Uchwyt łączący stoły Podstawa 25x4 L= 64 ST Zaczep 25x4 L= 118 ST Kołek Ø 6 L = 15 ST Śruba bez łba M8x45 ST Nakrętka skrzydełkowa PN/M M Uchwyt łączący stoły Podstawa 25x4 L=64 ST Kołek Ø 6 L = 15 ST Śruba bez łba M8x45 ST Nakrętka skrzydełkowa PN/M M8 6

7 7

8 8

9 9
