Szynoprzewody izolowane czterobiegunowe UNILIFT-ULA 35A, 50A, 80A, 100A, 120A
|
|
- Szymon Sokołowski
- 5 lat temu
- Przeglądów:
Transkrypt
1
2 2
3 Spis treści Informacje ogólne... Elementy linii szynoprzewodu izolowanego czterobiegunowej... Innowacyjny system połączeń śrubowych... 5 Charakterystyka techniczna... 5 Budowa odcinka linii... 6 Odcinek linii... 6 Odcinek linii z wargami uszczelniającymi... 6 Osłona połączeń... 7 Osłona końcowa... 7 Zawiesie ślizgowe... 7 Zawiesie stałe... 7 Konsola z otworem Ć11 mm... 8 Łapka dociskowa... 9 Zasilanie końcowe... 9 Zasilanie na linii... 9 Elementy dylatacyjne Odcinki łukowe Elementy wentylacyjne... 1 Odbieraki prądowe 25A i 0A z kablem przyłączeniowym Odbierak prądowy podwójny 2x0A z kablami przyłączeniowymi Odbieraki prądowe 25A i 0A do torów łukowych z kablem przyłączeniowym Zabieraki pojedyncze Zabierak podwójny Złącze śrubowe ZS-ULA Szczotki węglowe do odbieraków prądowych Opis symboli Schemat linii szynoprzewodowej 35A, 50A z zasilaniem końcowym Schemat linii szynoprzewodowej 80A, 100A, 120A z zasilaniem końcowym Schemat linii szynoprzewodowej 35A, 50A z zasilaniem na linii Schemat linii szynoprzewodowej 80A, 100A, 120A z zasilaniem na linii Formularz zapytania ofertowego
4 Informacje ogólne Szynoprzewody UNILIFT-ULA są przeznaczone do zasilania odbiorników ruchomych, głównie urządzeń dźwignicowych takich jak suwnice i wciągniki. Znajdują także zastosowanie w wielu innych urządzeniach przemysłowych. Szynoprzewody UNILIFT-ULA są wytwarzane w postaci gotowych odcinków w wersji czterobiegunowej dla prądów 35, 50,80 i 100A z fabrycznie zamontowanymi taśmami miedzianymi. Posiadają innowacyjny system połączeń śrubowych umożliwiający szybki, dokładny i pewny montaż - zgłoszenie patentowe UNILIFT. Konstrukcja szynoprzewodów UNILIFT-ULA uwzględnia różnicę w rozszerzalności cieplnej pomiędzy przewodami elektrycznymi - taśmami miedzianymi, a obudową PVC szynoprzewodu. Szynoprzewody UNILIFT-ULA gwarantują bezpieczną i niezawodną eksploatację. Przed rozpoczęciem montażu linii szynoprzewodowej należy zapoznać się z instrukcją montażu dostępną w wersji drukowanej oraz cyfrowej (plik PDF na stronie ) Elementy linii szynoprzewodu izolowanego czterobiegunowego Odcinek linii Osłona połączeń Zasilanie końcowe Odbierak prądowy z kablem przyłączeniowym Zawiesie ślizgowe Zawiesie stałe Zabierak Konsola nośna z otworem z łapkami dociskowymi Osłona końcowa
5 Innowacyjny system połączeń śrubowych ( zgłoszenie patentowe UNILIFT ) Charakterystyka techniczna Budowa odcinka linii 56 Właściwości elektryczne Maksymalny prąd znamionowy 120 A Maksymalne napięcie międzyfazowe 600 V IP23 Wytrzymałość dielektryczna obudowy 30-0 kv/mm Rezystywność skrośna obudowy 5 x 1015 Ω/cm 73 Klasa szczelności L3 L2 L Ω Rezystancja powierzchniowa obudowy Wytrzymałość na wyładowania pełzające 13 CTI 600-2,7 Właściwości dotyczące palności Materiał trudnopalny, samogasnący DIN klasa B1 Własności mechaniczne Wytrzymałość na zginanie 75 N/mm2 ±10% Wytrzymałość na rozciąganie 0 N/mm2 ±10% Wargi uszczelniające (opcjonalnie montowany przez producenta w odcinkach linii) Właściwości chemiczne Benzyna Olej mineralny Odporność na działanie substancji (do + 5oC) Kwas siarkowy 50% Zasada sodowa 50% L1 L2 L3 - Fazy - przewód ochronny PE (oznaczony na obudowie kolorem żółto-zielonym) Kwas solny skoncentrowany Inne właściwości Temperatura pracy od -0 do +75oC 5
6 Odcinki linii Prąd znamionowy Is [A] ,22 1,87 1,25 0,98 0,80 Ciężar [kg/m] 2,09 2,16 2,30 2,5 2,60 Długość [m] ULA-035 ULA-050 ULA-080 ULA-100 ULA-120 Długość 3 [m] ULA-0353 ULA-0503 ULA-0803 ULA-1003 ULA-1203 Długość 2 [m] ULA-0352 ULA-0502 ULA-0802 ULA-1002 ULA-1202 Długość 1 [m] ULA-0351 ULA-0501 ULA-0801 ULA-1001 ULA-1201 Inna długość [m] (na życzenie) ULA-0350 ULA-0500 ULA-0800 ULA-1000 ULA Przekrój przewodu s [mm ] o 2 Impedancja Z (To=35 C, f= 50 Hz) [Ω/m ] Ilość biegunów Odcinki linii z wargami uszczelniającymi Profil uszczelniający powinien być używany w przypadku pracy w środowisku o dużym zapyleniu Przekrój przewodu s [mm ] ,22 1,87 1,25 0,98 0,80 Ciężar [kg/m] 2,15 2,22 2,36 2,51 2,66 Długość [m] ULA-035-SL ULA-050-SL ULA-080-SL ULA-100-SL ULA-120-SL Długość 3 [m] ULA-0353-SL ULA-0503-SL ULA-0803-SL ULA-1003-SL ULA-1203-SL Długość 2 [m] ULA-0352-SL ULA-0502-SL ULA-0802-SL ULA-1002-SL ULA-1202-SL Długość 1 [m] ULA-0351-SL ULA-0501-SL ULA-0801-SL ULA-1001-SL ULA-1201-SL Inna długość [m] (na życzenie) ULA-0350-SL ULA-0500-SL ULA-0800-SL ULA-1000-SL ULA-1200-SL Impedancja Z (To=35oC, f= 50 Hz) [Ω/m2] Ilość biegunów 6 50 Prąd znamionowy Is [A]

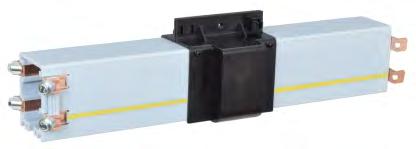

7 Osłona połączeń 100 Mogą być stosowane na linii z odcinkami łukowymi ULA ,16 ULA ,26 ULA ,21 Osłona końcowa Zawiesie ślizgowe M10x Zawiesie stałe M10x70 ULA ,
8 Konsola z otworem Ć11 mm Materiał: stal ocynkowana Ć11 30 Długość [mm] ULA ULA ULA Wymiary zewnętrzne [mm] 0,37 30 x 15 0,9 0,58 Konsola z łapkami dociskowymi montowana do górnej półki dwuteownika L Łapka dociskowa LK-C B/2 Otwór Ć11 (miejsce mocowania zawiesia ślizgowego ULA-0000 lub zawiesia stałego ULA-0001) maks. 20 maks. 50 min. 10 Konsola z profilu ceowego 30x15x2 M8x0 A Konsola z łapkami dociskowymi montowana do dolnej półki dwuteownika B/2 A M8x0 min. 10 Łapka dociskowa LK-C Konsola z profilu ceowego 30x15x2 Otwór Ć11 (miejsce mocowania zawiesia ślizgowego ULA-0000 lub zawiesia stałego ULA-0001) L W przypadku konieczności zastosowania innych rozwiązań dotyczących montażu szynoprzewodu - prosimy o kontakt Długość konsoli: 8 L=A+ B +k 2 mm L A B k - długość konsoli w mm odległość osi uchwytu od osi dwuteownika w mm szerokość stopy dwuteownika w mm współczynnik dodatku długości w mm Współczynnik k [mm] Dla łapek dociskowych 70 LK-C11-0 Obliczenie długości konsoli
9 Łapka dociskowa Materiał: stal ocynkowana galwanicznie 25x30 Łapki dociskowe LK-C11-0 są przeznaczone do mocowania na elementach konstrukcji grubości do 20 mm ~ M8x0 Do mocowania konsoli należy zastosować 2 łapki dociskowe. Typ ULA LK-C11-0 0,1 Zasilanie końcowe Do zasilania linii stosować przewody giętkie z żyłami wyposażonymi w końcówki z oczkiem. (Prosimy zapoznać się z instrukcją montażu) A Dławnica Wymiar A [mm] ULA M25 ~132 0,28 ULA M32 ~135 0,29 Zasilanie na linii Do zasilania linii stosować przewody giętkie z żyłami wyposażonymi w końcówki z oczkiem. (Prosimy zapoznać się z instrukcją montażu). Dławnica ULA M25 0,25 ULA M32 0,
10 Elementy dylatacyjne Ilość biegunów Prąd znamionowy ULA A 5,2 ULA A 5,67 80 A 5,89 ULA A 6,22 ULA A 6,55 ULA-8080 Element dylatacyjny jest stosowany w celu kompensacji różnicy pomiędzy wielkością rozszerzalności cieplnej linii szynoprzewodowej a konstrukcją nośną szynoprzewodów (konstrukcja hali, estakady itp.). We wszystkich liniach zasilania, w których występuje element dylatacyjny, należy stosować podwójne odbieraki prądowe, co zagwarantuje ciągłość przewodzenia i właściwy kontakt szczotek metalograficznych w miejscu przecięcia w elemencie dylatacyjnym we lizgo ie ś wies 300 Za LN LN LZAS LBK LK - długość nastawna elementu dylatacyjnego, - maksymalna długość linii bez elementu dylatacyjnego, - długość linii bez elementu dylatacyjnego, - długość strefy z jednym elementem dylatacyjnym, Linia szynoprzewodowa bez elementu dylatacyjnego LZAS = 2 LBK Strefa linii szynoprzewodowej z elementem dylatacyjnym LN LK 10 Maksymalne długości linii Linia bez elementu dylatacyjnego LBK [m] Strefa z jednym elementem dylatacyjnym LK [m] LBK Różnica temperatur ΔT [oc]
11 Ustalenie długości elementu dylatacyjnego - przykład Długość elementu dylatacyjnego można wyznaczyć dwoma sposobami: 1 - na podstawie prostych obliczeń, 2 - korzystając z wykresu. o Dane: Minimalna temperatura otoczenia przy pracy linii zasilania: Tmin = -10 C o Maksymalna temperatura otoczenia przy pracy linii zasilania: Tmax = +35 C o Temperatura otoczenia przy montażu: TM = +10 C Sposób 1: o T = Tmax - Tmin = 5 C o T1 = TM - Tmin = 25 C T1 25 = LN1 = = 2056 mm 5 T o LN1 - długość nastawna elementu dylatacyjnego dla temperatury montażu TM = 25 C Sposób 2: o C 50 Temperatura otoczenia mm LN Długość nastawna elementu dylatacyjnego LN Element dylatacyjny montować w punkcie centralnym pomiędzy dwoma zawiesiami stałymi. Należy zastosować odbieraki prądowe podwójne. Schemat linii szynoprzewodowej z elementem dylatacyjnym m m 2-2,1m m m LK L Opis symboli na stronie 17 11

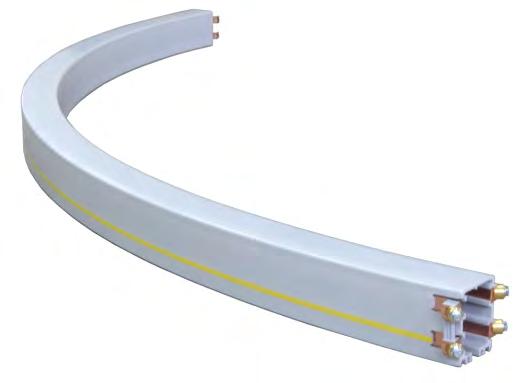

12 Odcinki łukowe Informacje ogólne: Łuki wykonywane są w płaszczyźnie horyzontalnej (poziomej). Łuki w płaszczyźnie wertykalnej (pionowej) lub mieszanej - na zapytanie. Promienie łuków: minimum: R = 800 mm (mniejsze promienie łuków - na zapytanie) maksimum: bez ograniczeń Długość pojedynczego odcinka łukowego: maksimum 3200 mm Tor z łukami można składać z wielu odcinków Rozstaw zawiesi dla odcinka łukowego: Odległość pomiędzy dwoma sąsiednimi zawiesiami stałymi nie powinna przekraczać 800 mm. PE - na zewnątrz łuku PE - wewnątrz łuku PE PE - na zewnątrz łuku PE PE PE R-28 R R+28 R-28 R R+28 PE - wewnątrz łuku R α R PE - wewnątrz łuku α Położenie przewodu ochronnego PE 12 Prąd znamionowy szynoprzewodu 35 A 50 A 80 A 100 A 120 A Na zewnątrz łuku ULA-2350 ULA-2500 ULA-2800 ULA-2100 ULA-2120 Wewnątrz łuku ULA-2351 ULA-2501 ULA-2801 ULA-2101 ULA-2121 PE - na zewnątrz łuku

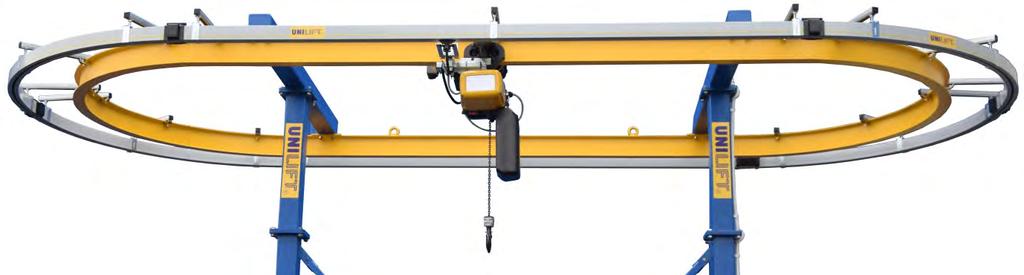

13 Schemat linii szynoprzewodowej z odcinkami łukowymi i elementem dylatacyjnym Linia szynoprzewodowa z łukami i odcinkiem prostym Tor jazdy urządzenia zasilanego L ł 20 m * * Uwaga: W przypadku prostoliniowej linii szynoprzewodowej zakończonej z obu stron łukami, należy zastosować element dylatacyjny zgodnie z zasadami przedstawionymi na stronach 8-9 katalogu. Element dylatacyjny powinien być zamontowany na odcinku prostym, gdy jego długość mierzona pomiędzy końcami łuków jest większa niż 20 m. Linia szynoprzewodowa UNILIFT-ULA z odcinkami łukowymi w pętli zamkniętej - przykład Zamawianie odcinków łukowych Przy zamawianiu odcinków łukowych prosimy podać następujące dane: nr katalogowy elementu łukowego promień łuku R w mm, kąt środkowy α lub długość łuku w mm, szkic kompletnej linii zasilania z łukami. 13

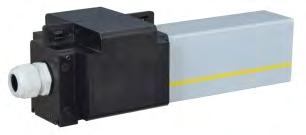

14 UNILIFT-ULA 35A, 50A, 80A, 100A,120A Elementy wentylacyjne 128 Element wentylacyjny stosuje się w celu ograniczenia powstawania zjawiska kondensacji pary przy przejściu linii szynoprzewodowej ze strefy ciepłej (wewnątrz hali) do strefy zimnej (na zewnątrz hali). A* L * A - wymiar określić w zamówieniu Prąd znamionowy szynoprzewodu ULA A ULA A ULA A ULA A ULA A L [m] A [m]* Sposób montażu Element wentylacyjny montuje się w ten sam sposób, jak standardowe odcinki linii szynoprzewodowej zwracając uwagę na to,aby element wentylacyjny był umieszczony w odległości 300 do 500 mm od strefy ciepłej (ściany hali). Schemat linii szynoprzewodowej z elementem wentylacyjnym mm Element wentylacyjny Strefa ciepła 1 Strefa zimna
15 Odbieraki prądowe 25A i 0A z kablem przyłączeniowym Odbierak prądowy typ ULA-1025 z przewodem przyłączeniowym H07RN-F G2,5 mm2 o długości 0,8 m Odbierak prądowy typ ULA-100 z przewodem przyłączeniowym H07RN-F x mm2 o długości 0,8 m Prędkość jazdy odbieraka prądowego: 120 m/min Ilość biegunów ULA-1025 Prąd znamionowy 25A 0,65 0A 0,70 ULA-100 Odbierak prądowy podwójny 2x0A b z kablami przyłączeniowymi Prędkość jazdy odbieraków prądowych: 120 m/min Odbierak prądowy typ ULA-1180 z dwoma przewodami przyłączeniowymi H07RN-F x mm2 o długości 0,8 m Ilość biegunów Prąd znamionowy ULA A 1,50 Odbieraki prądowe 25A i 0A do torów łukowych z kablem przyłączeniowym Odbierak prądowy typ ULA-2025 z przewodem przyłączeniowym H07RN-F G2,5 mm2 o długości 0,8 m Odbierak prądowy typ ULA-200 z przewodem przyłączeniowym H07RN-F G mm2 o długości 0,8 m Ilość biegunów ULA-2025 Prąd znamionowy 25A 0,50 0A 0,60 ULA-200 Prędkość jazdy odbieraka prądowego: 80 m/min Odbieraki prądowe przystosowane są do pracy po torze z odcinkami łukowymi. Promień odcinka łukowego R > 800 mm 15
16 Zabieraki pojedyncze 60 Materiał: stal ocynkowana galwanicznie 2 9 Kwadrat 0x M Zabierak pojedynczy z mocowaniem do profilu kwadratowego 0x0 mm ULA ULA ,53 ULA ,55 ULA fasolka 9x15 Ć9 16 Przykład zamocowania do profilu kwadratowego 0x0 mm Zabierak podwójny stal ocynkowana galwanicznie kwadrat 0x0 (50x50) ULA Przykład zamocowania do profilu kwadratowego 0x0 (50x50) mm Zabierak podwójny jest przeznaczony do dwóch odbieraków prądowych typu ULA-1180 i przystosowany do mocowania na profilu kwadratowym 0x0 (50x50) mm. W zamówieniu prosimy określić wielkość profilu kwadratowego Materiał: ULA ,05
17 Złącze śrubowe ZS-ULA Materiał: korpus - polipropylen tulejki dociskowe - mosiądz śruby, nakrętki - stal ocynkowana Typ ULA ZS-ULA 0,03 Szczotki węglowe ULA Do odbieraków prądowych ULA ULA-1025, ULA-100, ULA ,0 ULA ULA-2025, ULA-200 0,0 ULA
18 Opis symboli szynoprzewód osłona połączeń (miejsce połączenia) zawiesie stałe zawiesie ślizgowe osłona końcowa zasilanie na linii zasilanie końcowe element dylatacyjny element wentylacyjny Na schematach pokazano przykładowe rozmieszczenie poszczególnych elementów linii szynoprzewodowej. Ilość i lokalizacja elementów zasilających zależna jest od obliczonego dopuszczalnego spadku napięcia oraz warunków pracy. 18
19 Schemat linii szynoprzewodowej 35A, 50A z zasilaniem końcowym L n x m m n x m m 0,35m 0,35m 1,65m ** ** dodatkowe zawiesie ślizgowe 0,35m L/2 L/2 Schemat linii szynoprzewodowej 80A, 100A, 120A z zasilaniem końcowym L m n x m 1,33m 1,33m 1,33m n x 1,33m m m 1,33m 1,33m 1,33m 1,33m 1,33m 1,33m 1,33m 0,35m 0,99m 0,35m ** 0,35m ** dodatkowe zawiesie ślizgowe L/2 L/2 19
20 Schemat linii szynoprzewodowej 35A, 50A z zasilaniem na linii L n x m m n x m m 0,35m 0,35m 1,65m ** ** dodatkowe zawiesie ślizgowe 0,35m L/2 L/2 Schemat linii szynoprzewodowej 80A, 100A, 120A z zasilaniem na linii L m n x m 1,33m 1,33m 1,33m n x 1,33m m m 1,33m 1,33m 1,33m 1,33m 1,33m 1,33m 1,33m 0,35m 0,99m 0,35m ** 0,35m ** dodatkowe zawiesie ślizgowe L/2 L/2 20
21 Formularz zapytania ofertowego Elementy linii szynoprzewodowej: Odcinek linii Osłona połączeń Zasilanie końcowe Odbierak prądowy z kablem przyłączeniowym Zawiesie ślizgowe Zawiesie stałe Zabierak Konsola nośna z otworem z łapkami dociskowymi Osłona końcowa Długość zasilania szynoprzewodem: Rodzaj prądu: Napięcie: AC U= Częstotliwość: L= m DC V f= Hz Ilość biegunów: fazy + PE Charakterystyka napędów: Dane techniczne silników Względny czas działania (% ED) cos φn Prąd nominalny IN [A] Suwnica / urządzenie 3 Moc [kw] Względny czas działania (% ED) cos φn Prąd nominalny IN [A] Suwnica / urządzenie 2 Moc [kw] Względny czas działania (% ED) cos φn Prąd nominalny IN [A] Nazwa napędu Moc [kw] Suwnica / urządzenie 1 Podnoszenie główne Podnoszenie pomocnicze Jazda mostu Inne Jazda wózka 21
22 Lokalizacja urządzenia: w hali w terenie otwartym w hali z wyjazdem na zewnątrz Środowisko pracy: bez utrudnień duża wilgotność zapylenie agresywne chemicznie Zakres temperatur pracy: minimalna Dopuszczalny spadek napięcia: jakie? o C o maksymalna C przy rozruchu (wartość domyślna: 5 %) w sposób ciągły (wartość domyślna: 2%) Prędkość odbieraka prądowego: m/min Usytuowanie punktów zasilania: na końcu linii na środku linii inne opis: Mocowanie konsoli łapkami dociskowymi do dwuteownika: Mocowanie od góry belki: tak Długość konsoli: L = Mocowanie od dołu belki: L min. 10 B/2 30 B/2 otwór Ć11 A mm A min Przykłady zamocowania otwór Ć11 L Dane kontaktowe: Adres: Nazwa firmy: Osoba prowadząca: Telefony kontaktowe: stanowisko: adres Data: 22
23 23
