1 WÓZKI KABLOWE I AKCESORIA DO PROWADNIC CEOWYCH

2 System zasilania przewodowego odbiorników ruchomych Ogólne zasady projektowania systemów zasilania odbiorników ruchomych Zabierak Łapka dociskowa Konsola Zaślepka Uchwyt prowadnicy Łącznik prowadnicy Prowadnica Wózek kablowy Zacisk końcowy przewodów System zasilania oparty na przewodach podwieszonych do wózków kablowych został zaprojektowany dla standardowych warunków pracy, zarówno w pomieszczeniach zamkniętych jak i w terenie otwartym. System może znaleźć zastosowanie także w szczególnie trudnych warunkach pracy: - środowisko agresywne, - promieniowanie cieplne, - promieniowanie UV, - wysoka wilgotność, - duże zapylenie, - praca w strefie zagrożonej wybuchem. Wózek kablowy zabierakowy Przewód płaski Firma UNILIFT zapewnia wszelką pomoc przy projektowaniu linii zasilania, zatem prosimy o zgłaszanie swoich potrzeb w tym zakresie w celu opracowania właściwego rozwiązania technicznego. Przy projektowaniu zasilania należy uwzględnić przepisy zapobiegające wypadkom! UNILIFT zastrzega sobie prawo do wprowadzania zmian konstrukcyjnych. Orientacyjny dobór parametrów linii zasilania przewodowego odbiorników ruchomych OKREŚLENIA: s - droga przejazdu wózka kablowego zabierakowego a - długość wózka kablowego z - liczba wózków kablowych bez wózka zabierakowego i zacisku końcowego n - ilość zwojów przewodu h - wysokość pętli przewodów (w przypadku toru z łukiem h max = 0,3. promień łuku R) m - długość magazynu wózków m d - dodatek długości magazynu wózków (m d min = a) w - odstęp między uchwytami - zależny od obciążenia na jednostkę długości. W praktyce wynosi: - na odcinkach prostych - od 1,5 do 2,0 m; - na odcinkach łukowych - od 1,0 do 1,2 m. f - współczynik dodatku długości przewodu f = od 1,10 do 1,25 D - średnica łoża kablowego ZALEŻNOŚCI: f s Liczba pętli n = 2h - f a +1,25D Liczba wózków z = n - 1 (bez wózka zabierakowego i zacisku końcowego) Długość magazynu wózków Długość przewodu/ów w firance (bez odcinków przyłączeniowych).. m = n. a + md. L = (s + m) f 2

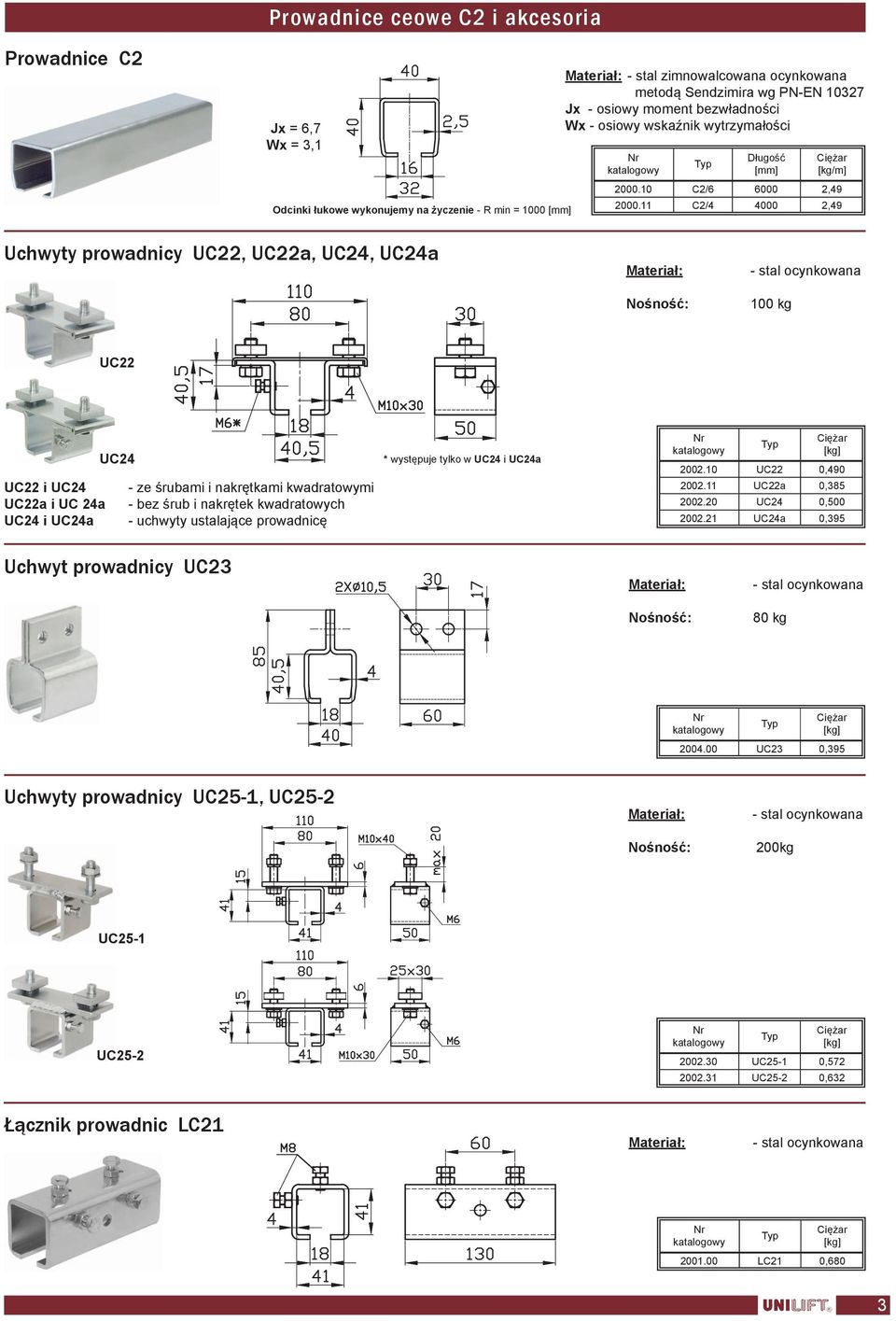

3 Prowadnice ceowe C2 i akcesoria Prowadnice C2 Jx = 6,7 Wx = 3,1 Odcinki łukowe wykonujemy na życzenie - R min = stal zimnowalcowana ocynkowana metodą Sendzimira wg PN-EN Jx - osiowy moment bezwładności Wx - osiowy wskaźnik wytrzymałości Długość [kg/m] C2/ , C2/ ,49 Uchwyty prowadnicy UC22, UC22a, UC24, UC24a Nośność: 100 kg UC22 UC24 * występuje tylko w UC24 i UC24a UC22 i UC24 - ze śrubami i nakrętkami kwadratowymi UC22a i UC 24a - bez śrub i nakrętek kwadratowych UC24 i UC24a - uchwyty ustalające prowadnicę UC22 0, UC22a 0, UC24 0, UC24a 0,395 Uchwyt prowadnicy UC23 Nośność: 80 kg UC23 0,395 Uchwyty prowadnicy UC25-1, UC25-2 Nośność: 200kg UC25-1 UC UC25-1 0, UC25-2 0,632 Łącznik prowadnic LC LC21 0,680 3

4 Akcesoria do prowadnic ceowych C2 i wózków kablowych Zderzaki końcowe ZC20, ZC20-ZG korpus śruby, podkładki zderzak - guma ZC20 ZC20-ZG ZC20 0, ZC20-ZG 0,110 Śruba z nakrętką czworokątną M10x30/N. Nakrętka czworokątna M10-4KT M10x30/N 0, M10-4KT 0,042 Mocowanie z przegubem kulowym MPK mocowanie z przegubem kulowym - poliamid, śruby, nakrętki lub nierdzewna A2 Nośność mocowania: 20 kg N - wykonanie nierdzewne Mocowanie z przegubem kulowym jest elementem wózków kablowych do przewodów okrągłych (patrz strona 11) MPK 0,045 Zaślepki P30, P40 do prowadnic i konsol - tworzywo sztuczne Do prowadnicy Wymiary w A B H P30 C1, C1A ,5 0, P40 C ,5 0,005 Zderzak gumowy ZG-01 - guma Zderzak gumowy ZG-01 stosuje się w celu amortyzacji wzajemnych uderzeń stalowych wózków kablowych lub/i zwiększenia ich długości ZG-01 0,008 Łańcuch techniczny DIN 5686 typu VICTOR Rozmiar nominalny Wymiary w A B C [kg/1m] ŁOV-2.0 2,0 28,0 2,0 5,1 0, ŁOV-2.2 2,2 31,0 2,2 5,6 0,110 Łańcuch techniczny DIN 5685 Rozmiar nominalny Wymiary w A B C [kg/1m] ŁOK-3 3,0 16,0 3,0 5,0 0, ŁOK-4 4,0 19,0 4,0 7,0 0,295 4

5 Konsole bez łapek dociskowych KL-C2/... Akcesoria do prowadnic ceowych C2 - stal zimnowalcowana ocynkowana metodą Sendzimira wg PN-EN Istnieje możliwość zamówienia innych długości konsol niż wymienione w tabeli. W takim przypadku należy podać typ i numer konsoli w następujący sposób: KL-C2/długość w, nr kat długość w Przykład: KL-C2/1200, nr kat Długość L KL-C2/ , KL-C2/ , KL-C2/ ,740 Przykłady mocowania konsoli z prowadnicy C2 z wykorzystaniem łapek dociskowych G - konsola mocowana na górnej półce belki Długość konsoli: L = A + B/2 + k k = dla uchwytu UC22, UC24 Uwaga: W przypadku konsoli z zaślepkami P40 do wartości współczynnika k należy dodać 35. D - konsola mocowana na dolnej półce belki, (otwory wykonywane są na życzenie) Kieszeń konsoli do przyspawania KK-C21 kieszeń - stal elementy mocujące KK-C21 0,900 Łapka dociskowa LK-C LK-C20 0,253 5

6 Akcesoria do prowadnic ceowych i wózków kablowych Łapka dociskowa LK-C LK-C12 0,278 Łapka dociskowa LK-C11 Uwaga: Stosować tylko do konsol wykonanych z profilu C1 lub C1A LK-C11 0,150 Uchwyt UC12-1 Nośność: 63 kg Do mocowania prowadnic C1 i C1A w konsolach C2 Profil konsoli UC12-1 C2 0,288 Zabieraki stałe ZS400, ZS ZS400 0, ZS630 1,090 Zabieraki wahliwe ZW1, ZW2 ZW1 ZW2 lub kwasoodporna malowana proszkowo ZW1 1, ZW2 1,000 6

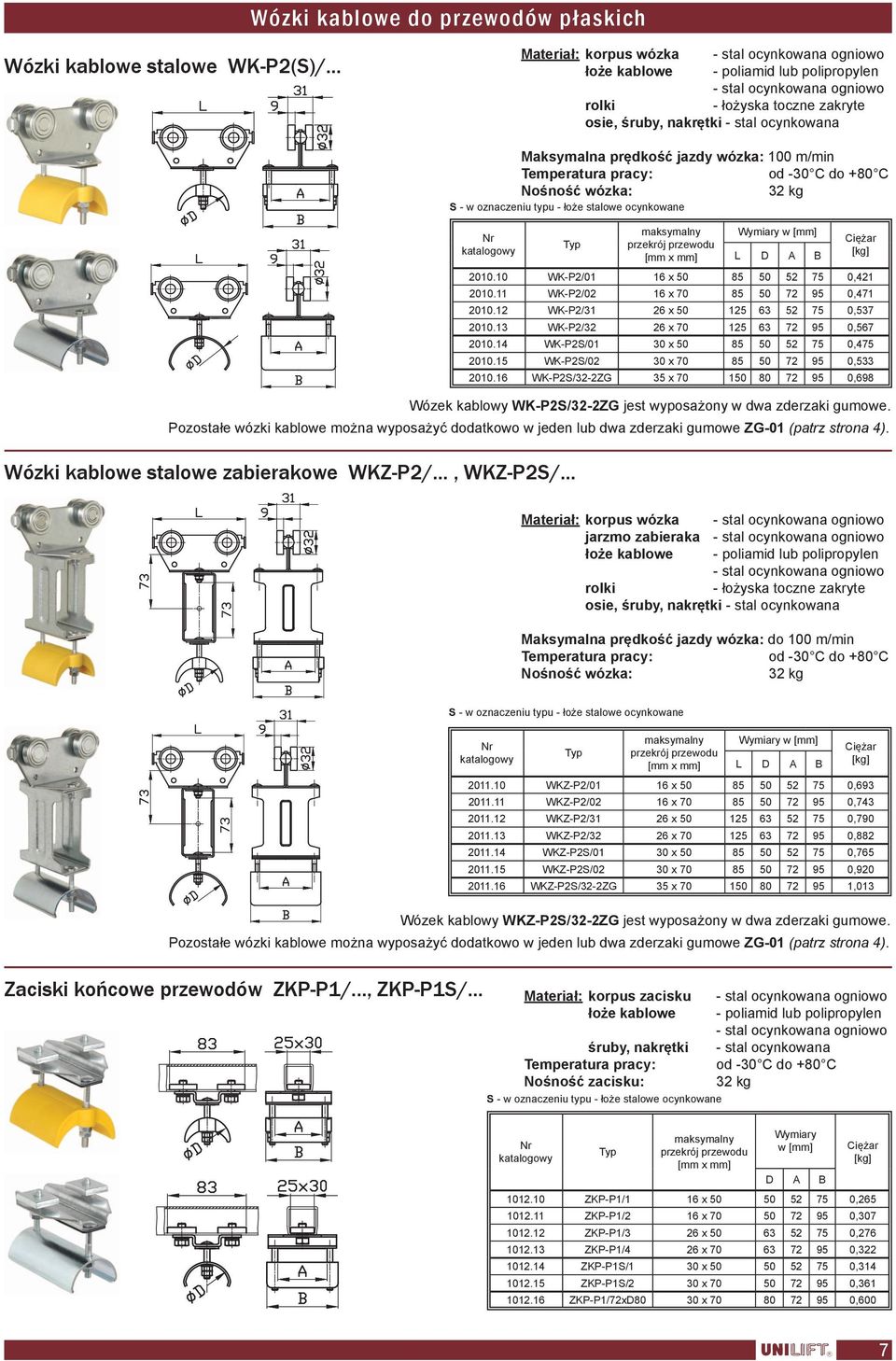

7 Wózki kablowe do przewodów płaskich Wózki kablowe stalowe WK-P2(S)/... korpus wózka łoże kablowe - poliamid lub polipropylen Wózki kablowe stalowe zabierakowe WKZ-P2/..., WKZ-P2S/... S - w oznaczeniu typu - łoże stalowe ocynkowane maksymalny przekrój przewodu [mm x mm] Wymiary w L D A B WK-P2/01 16 x , WK-P2/02 16 x , WK-P2/31 26 x , WK-P2/32 26 x , WK-P2S/01 30 x , WK-P2S/02 30 x , WK-P2S/32-2ZG 35 x ,698 Wózek kablowy WK-P2S/32-2ZG jest wyposażony w dwa zderzaki gumowe. Pozostałe wózki kablowe można wyposażyć dodatkowo w jeden lub dwa zderzaki gumowe ZG-01 (patrz strona 4). korpus wózka jarzmo zabieraka łoże kablowe - poliamid lub polipropylen Maksymalna prędkość jazdy wózka: do 100 m/min Zaciski końcowe przewodów ZKP-P1/..., ZKP-P1S/... S - w oznaczeniu typu - łoże stalowe ocynkowane maksymalny przekrój przewodu [mm x mm] Wymiary w L D A B WKZ-P2/01 16 x , WKZ-P2/02 16 x , WKZ-P2/31 26 x , WKZ-P2/32 26 x , WKZ-P2S/01 30 x , WKZ-P2S/02 30 x , WKZ-P2S/32-2ZG 35 x ,013 Wózek kablowy WKZ-P2S/32-2ZG jest wyposażony w dwa zderzaki gumowe. Pozostałe wózki kablowe można wyposażyć dodatkowo w jeden lub dwa zderzaki gumowe ZG-01 (patrz strona 4). korpus zacisku łoże kablowe - poliamid lub polipropylen śruby, nakrętki Nośność zacisku: S - w oznaczeniu typu - łoże stalowe ocynkowane maksymalny przekrój przewodu [mm x mm] Wymiary w D A B ZKP-P1/1 16 x , ZKP-P1/2 16 x , ZKP-P1/3 26 x , ZKP-P1/4 26 x , ZKP-P1S/1 30 x , ZKP-P1S/2 30 x , ZKP-P1/72xD80 30 x ,600 7

8 Wózki kablowe do przewodów płaskich Wózki kablowe WK-P2(S)/125x72xD..., WK-P2(S)/160x72xD..., WK-P2(S)/200x72xD... korpus wózka malowana proszkowo łoże kablowe - poliamid lub polipropylen zderzaki - guma S - w oznaczeniu typu - łoże stalowe ocynkowane maksymalny przekrój przewodu [mm x mm] Wymiary w L D Możliwe wykonanie wózków o innych wymiarach - prosimy o zapytanie WK-P2S/125x72xD50-2ZG 24 x , WK-P2S/160x72xD50-2ZG 24 x , WK-P2S/200x72xD50-2ZG 24 x , WK-P2/125x72xD63-2ZG 24 x , WK-P2/160x72xD63-2ZG 24 x , WK-P2/200x72xD63-2ZG 24 x , WK-P2S/125x72xD80-2ZG 28 x , WK-P2S/160x72xD80-2ZG 28 x , WK-P2S/200x72xD80-2ZG 28 x ,970 Wózki kablowe zabierakowe WKZ-P2(S)/125x72xD..., WKZ-P2(S)/160x72xD..., WK-P2(S)/200x72xD... korpus wózka malowana proszkowo jarzmo zabieraka łoże kablowe - poliamid lub polipropylen zderzaki - guma S - w oznaczeniu typu - łoże stalowe ocynkowane maksymalny przekrój przewodu [mm x mm] Wymiary w L D Możliwe wykonanie wózków o innych wymiarach - prosimy o zapytanie WKZ-P2S/125x72xD50-2ZG 24 x , WKZ-P2S/160x72xD50-2ZG 24 x , WKZ-P2S/200x72xD50-2ZG 24 x , WKZ-P2/125x72xD63-2ZG 24 x , WKZ-P2/160x72xD63-2ZG 24 x , WKZ-P2/200x72xD63-2ZG 24 x , WKZ-P2S/125x72xD80-2ZG 28 x , WKZ-P2S/160x72xD80-2ZG 28 x , WKZ-P2S/200x72xD80-2ZG 28 x ,350 Zaciski końcowe przewodów ZKP-P1/4..., ZKP-P1S/2..., ZKP-P1/72xD80 korpus zacisku łoże kablowe śruby, nakrętki Nośność zacisku: - poliamid lub polipropylen S - w oznaczeniu typu - łoże stalowe ocynkowane Maksymalny przekrój przewodu [mm x mm] D w ZKP-P1/4 26 x , ZKP-P1S/2 30 x , ZKP-P1/72xD80 30 x ,600 8

9 Wózki kablowe do przewodów płaskich Wózki kablowe WK-P2/(160, 200, 250) x 135 x D... korpus wózka malowana proszkowo łoże kablowe zderzaki - guma S - w oznaczeniu typu - łoże stalowe ocynkowane )* - dla łoża D = 80 Maksymalna prędkość jazdy wózka: do 100 m/min Możliwe wykonanie wózków o innych wymiarach - prosimy o zapytanie. maksymalny przekrój przewodu [mm x mm] Wymiary w L D WK-P2/160x135xD80-2ZG 46 x , WK-P2/200x135xD80-2ZG 46 x , WK-P2/160x135xD125-2ZG 46 x , WK-P2/200x135xD125-2ZG 46 x , WK-P2/250x135xD160-2ZG 46 x , WK-P2/250x135xD125-2ZG 46 x , WK-P2/250x135xD160-2ZG 46 x , WK-P2/250x135xD200-2ZG 46 x ,340 Wózki kablowe zabierakowe WKZ-P2/(160, 200, 250) x 135 x D... korpus wózka malowana proszkowo jarzmo zabieraka malowana proszkowo łoże kablowe zderzaki - guma S - w oznaczeniu typu - łoże stalowe ocynkowane Możliwe wykonanie wózków o innych wymiarach - prosimy o zapytanie. )* - dla łoża D = 80 Maksymalna prędkość jazdy wózka: do 100 m/min maksymalny przekrój przewodu [mm x mm] Wymiary w L D WKZ-P2/160x135xD80-2ZG 46 x , WKZ-P2/200x135xD80-2ZG 46 x , WKZ-P2/160x135xD125-2ZG 46 x , WKZ-P2/200x135xD125-2ZG 46 x , WKZ-P2/200x135xD160-2ZG 46 x , WKZ-P2/250x135xD125-2ZG 46 x , WKZ-P2/250x135xD160-2ZG 46 x ,540 Zaciski końcowe przewodów ZKP-P1/135xD... korpus zacisku łoże kablowe śruby, nakrętki malowana proszkowo Nośność zacisku: )* - dla łoża D = 80 maksymalny przekrój przewodu [mm x mm] Wymiary w D A B ZKP-P1/135xD80 46 x , ZKP-P1/135xD x , ZKP-P1/135xD x ,755 Profil elastyczny wypełniający PEW-01 elastomer termoplastyczny Podkładka elastyczna bazowa Profil elastyczny wypełniający Profil elastyczny jest przeznaczony do wypełnienia wolnej przestrzeni w pakiecie kabli między powierzchniami dociskowymi utworzonymi przez łoże (siedzisko) i element korpusu wózka kablowego lub zacisku końcowego. Zastosowanie profilu pozwala na równomierny docisk kabli w sytuacji dużej różnicy w przekroju poprzecznym przewodów płaskich lub/i okrągłych. Profil jest oferowany w odcinkach o długości 1 metra. [kg/1m] PEW-01 0,150 9

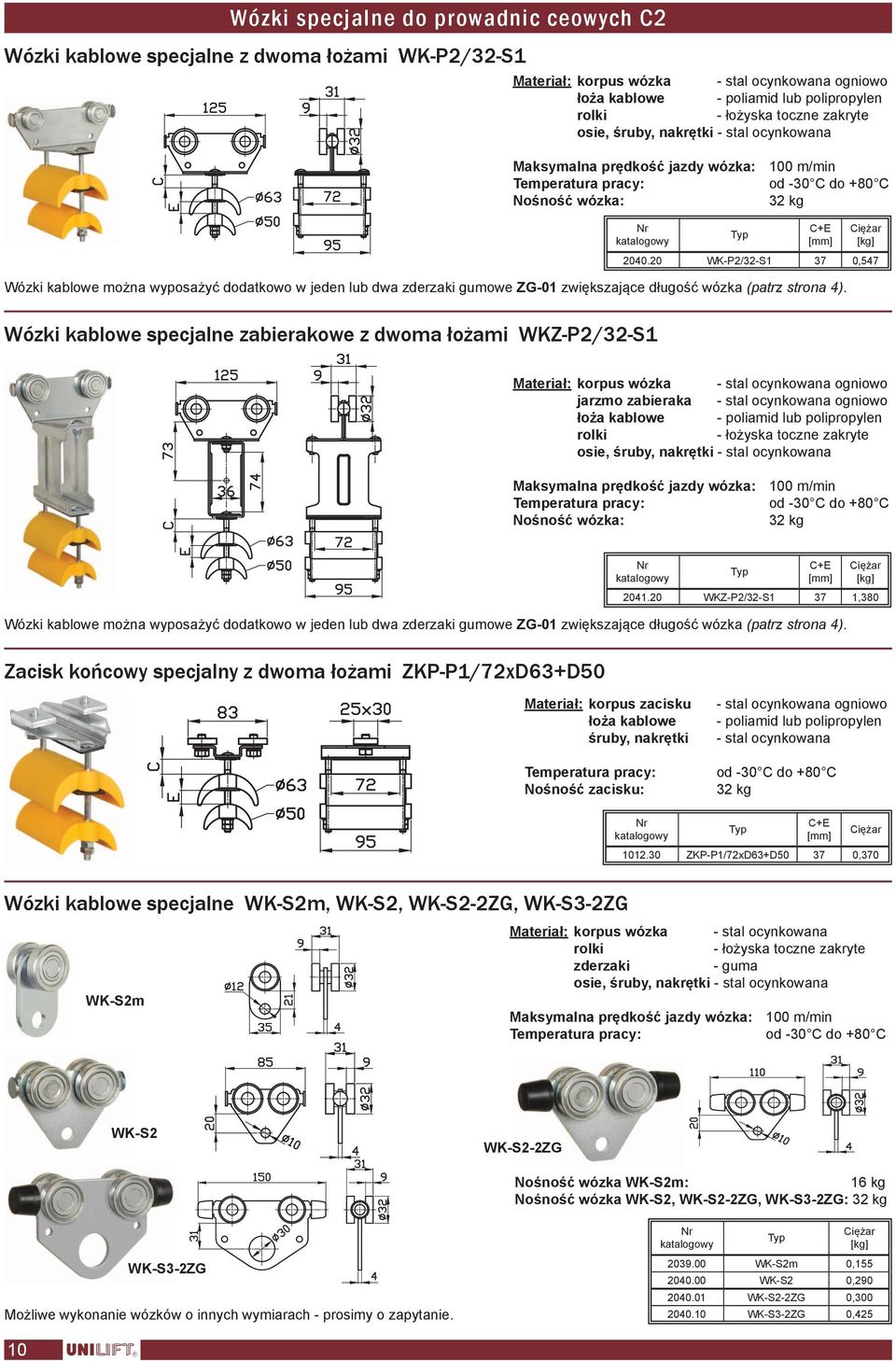

10 Wózki specjalne do prowadnic ceowych C2 Wózki kablowe specjalne z dwoma łożami WK-P2/32-S1 korpus wózka łoża kablowe - poliamid lub polipropylen C+E WK-P2/32-S1 37 0,547 Wózki kablowe można wyposażyć dodatkowo w jeden lub dwa zderzaki gumowe ZG-01 zwiększające długość wózka (patrz strona 4). Wózki kablowe specjalne zabierakowe z dwoma łożami WKZ-P2/32-S1 korpus wózka jarzmo zabieraka łoża kablowe - poliamid lub polipropylen C+E WKZ-P2/32-S1 37 1,380 Wózki kablowe można wyposażyć dodatkowo w jeden lub dwa zderzaki gumowe ZG-01 zwiększające długość wózka (patrz strona 4). Zacisk końcowy specjalny z dwoma łożami ZKP-P1/72xD63+D50 korpus zacisku łoża kablowe śruby, nakrętki Nośność zacisku: - poliamid lub polipropylen C+E ZKP-P1/72xD63+D ,370 Wózki kablowe specjalne WK-S2m, WK-S2, WK-S2-2ZG, WK-S3-2ZG WK-S2m korpus wózka zderzaki - guma WK-S2 WK-S2-2ZG Nośność wózka WK-S2m: 16 kg Nośność wózka WK-S2, WK-S2-2ZG, WK-S3-2ZG: WK-S3-2ZG Możliwe wykonanie wózków o innych wymiarach - prosimy o zapytanie WK-S2m 0, WK-S2 0, WK-S2-2ZG 0, WK-S3-2ZG 0,425 10

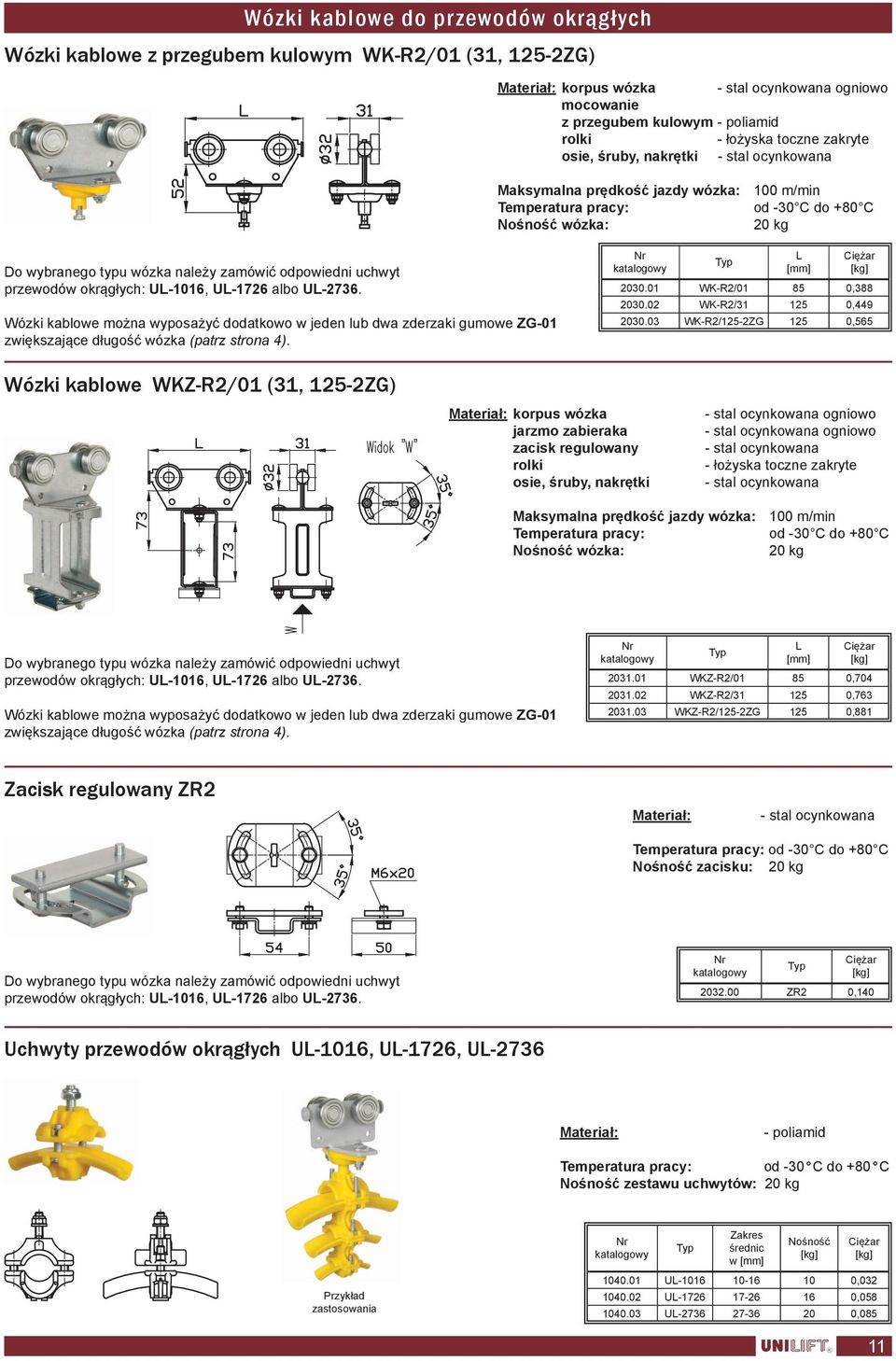

11 Wózki kablowe do przewodów okrągłych Wózki kablowe z przegubem kulowym WK-R2/01 (31, 125-2ZG) korpus wózka mocowanie z przegubem kulowym - poliamid 20 kg Do wybranego typu wózka należy zamówić odpowiedni uchwyt przewodów okrągłych: UL-1016, UL-1726 albo UL Wózki kablowe można wyposażyć dodatkowo w jeden lub dwa zderzaki gumowe ZG-01 zwiększające długość wózka (patrz strona 4). L WK-R2/ , WK-R2/ , WK-R2/125-2ZG 125 0,565 Wózki kablowe WKZ-R2/01 (31, 125-2ZG) korpus wózka jarzmo zabieraka zacisk regulowany osie, śruby, nakrętki 20 kg Do wybranego typu wózka należy zamówić odpowiedni uchwyt przewodów okrągłych: UL-1016, UL-1726 albo UL Wózki kablowe można wyposażyć dodatkowo w jeden lub dwa zderzaki gumowe ZG-01 zwiększające długość wózka (patrz strona 4). L WKZ-R2/ , WKZ-R2/ , WKZ-R2/125-2ZG 125 0,881 Zacisk regulowany ZR2 Nośność zacisku: 20 kg Do wybranego typu wózka należy zamówić odpowiedni uchwyt przewodów okrągłych: UL-1016, UL-1726 albo UL ZR2 0,140 Uchwyty przewodów okrągłych UL-1016, UL-1726, UL poliamid Nośność zestawu uchwytów: 20 kg Przykład zastosowania Zakres średnic w Nośność UL , UL , UL ,085 11

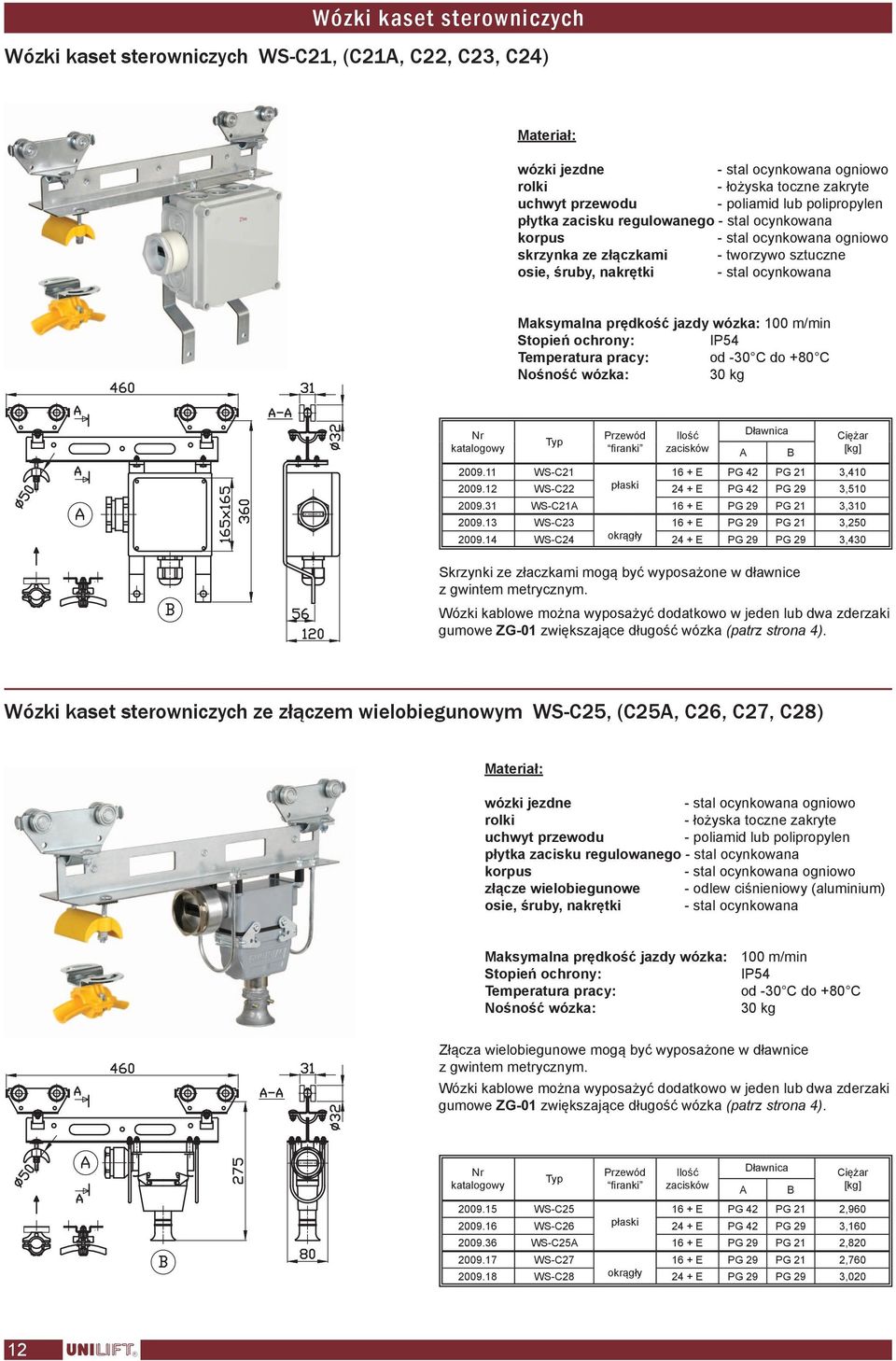

12 Wózki kaset sterowniczych Wózki kaset sterowniczych WS-C21, (C21A, C22, C23, C24) wózki jezdne uchwyt przewodu - poliamid lub polipropylen płytka zacisku regulowanego korpus skrzynka ze złączkami - tworzywo sztuczne Stopień ochrony: IP54 30 kg Przewód firanki Ilość zacisków A Dławnica B WS-C E PG 42 PG 21 3, WS-C22 płaski 24 + E PG 42 PG 29 3, WS-C21A 16 + E PG 29 PG 21 3, WS-C E PG 29 PG 21 3, WS-C24 okrągły 24 + E PG 29 PG 29 3,430 Skrzynki ze złaczkami mogą być wyposażone w dławnice z gwintem metrycznym. Wózki kablowe można wyposażyć dodatkowo w jeden lub dwa zderzaki gumowe ZG-01 zwiększające długość wózka (patrz strona 4). Wózki kaset sterowniczych ze złączem wielobiegunowym WS-C25, (C25A, C26, C27, C28) wózki jezdne uchwyt przewodu - poliamid lub polipropylen płytka zacisku regulowanego korpus złącze wielobiegunowe - odlew ciśnieniowy (aluminium) Stopień ochrony: IP54 30 kg Złącza wielobiegunowe mogą być wyposażone w dławnice z gwintem metrycznym. Wózki kablowe można wyposażyć dodatkowo w jeden lub dwa zderzaki gumowe ZG-01 zwiększające długość wózka (patrz strona 4). Przewód firanki Ilość zacisków A Dławnica B WS-C E PG 42 PG 21 2, WS-C26 płaski 24 + E PG 42 PG 29 3, WS-C25A 16 + E PG 29 PG 21 2, WS-C E PG 29 PG 21 2, WS-C28 okrągły 24 + E PG 29 PG 29 3,020 12

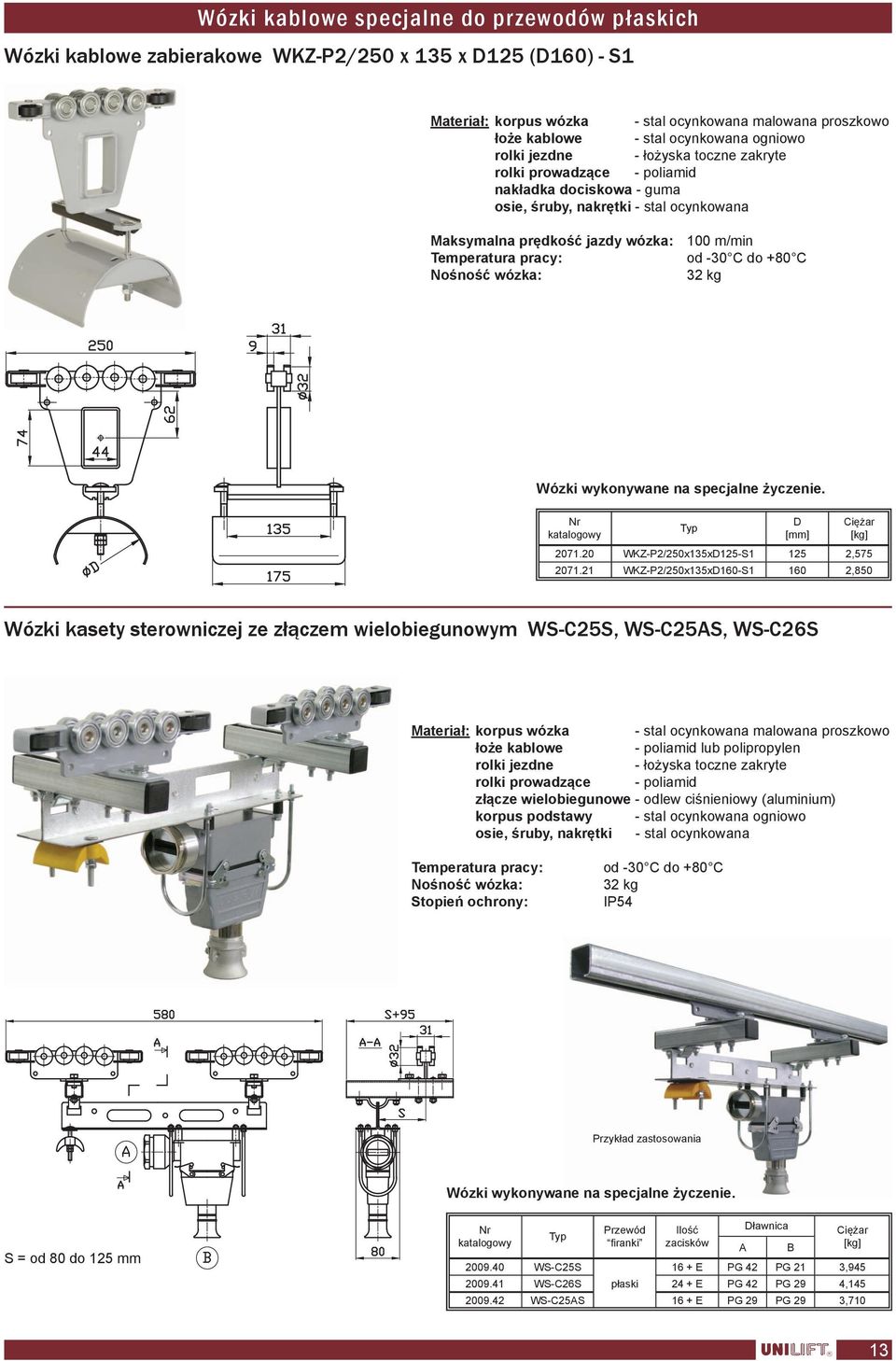

13 Wózki kablowe specjalne do przewodów płaskich Wózki kablowe zabierakowe WKZ-P2/250 x 135 x D125 (D160) - S1 korpus wózka malowana proszkowo łoże kablowe jezdne prowadzące - poliamid nakładka dociskowa - guma Wózki wykonywane na specjalne życzenie. D WKZ-P2/250x135xD125-S , WKZ-P2/250x135xD160-S ,850 Wózki kasety sterowniczej ze złączem wielobiegunowym WS-C25S, WS-C25AS, WS-C26S korpus wózka malowana proszkowo łoże kablowe - poliamid lub polipropylen jezdne prowadzące - poliamid złącze wielobiegunowe - odlew ciśnieniowy (aluminium) korpus podstawy Stopień ochrony: IP54 Przykład zastosowania Wózki wykonywane na specjalne życzenie. S = od 80 do 125 mm WS-C25S Przewód firanki Ilość zacisków A Dławnica B 16 + E PG 42 PG 21 3, WS-C26S płaski 24 + E PG 42 PG 29 4, WS-C25AS 16 + E PG 29 PG 29 3,710 13

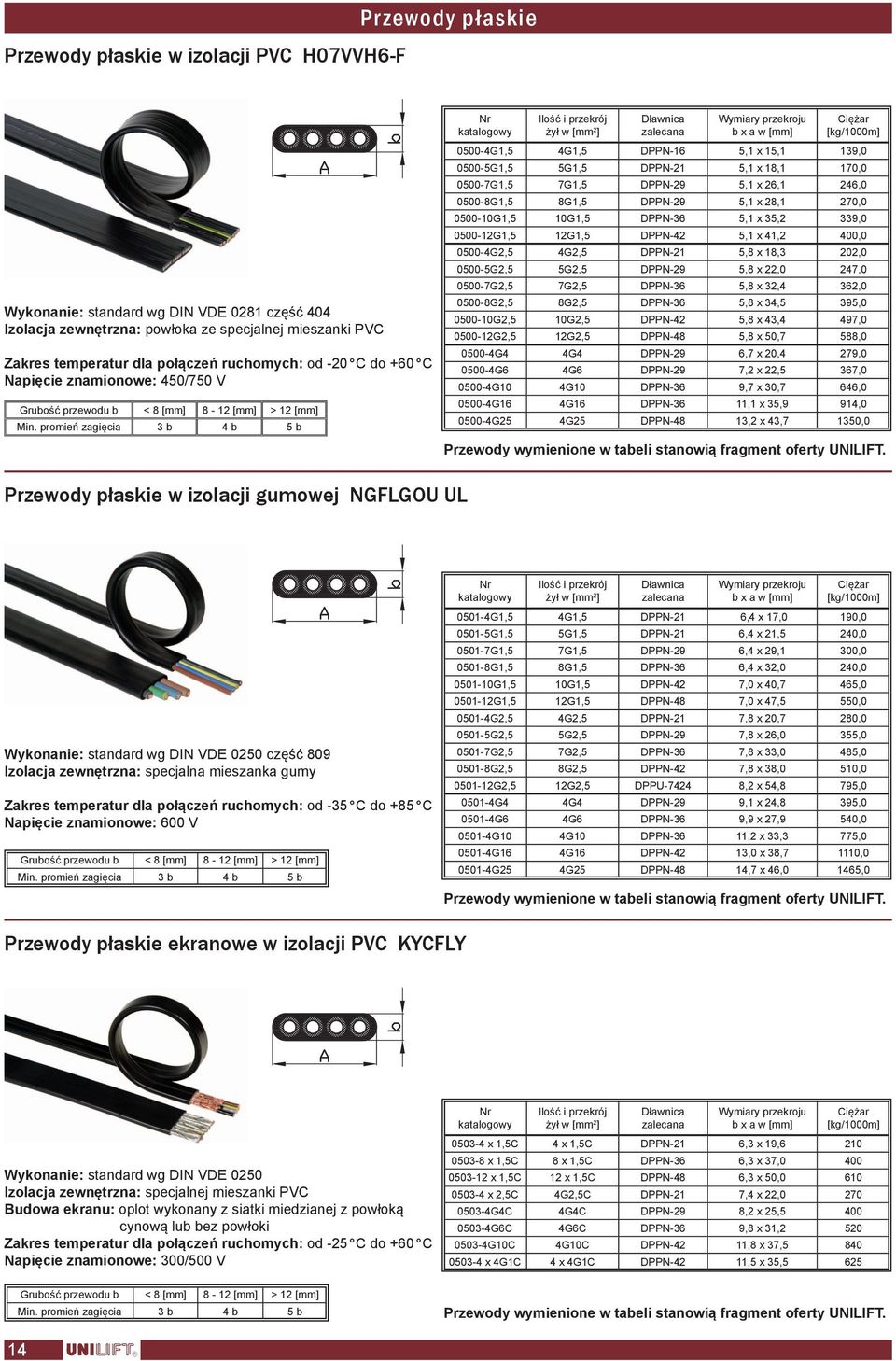

14 Przewody płaskie w izolacji PVC H07VVH6-F Przewody płaskie Wykonanie: standard wg DIN VDE 0281 część 404 Izolacja zewnętrzna: powłoka ze specjalnej mieszanki PVC Zakres temperatur dla połączeń ruchomych: od -20 C do +60 C Napięcie znamionowe: 450/750 V Grubość przewodu b < > 12 Min. promień zagięcia 3 b 4 b 5 b Ilość i przekrój żył w [mm 2 ] Dławnica zalecana Wymiary przekroju b x a w [kg/1000m] G1,5 4G1,5 DPPN-16 5,1 x 15,1 139, G1,5 5G1,5 DPPN-21 5,1 x 18,1 170, G1,5 7G1,5 DPPN-29 5,1 x 26,1 246, G1,5 8G1,5 DPPN-29 5,1 x 28,1 270, G1,5 10G1,5 DPPN-36 5,1 x 35,2 339, G1,5 12G1,5 DPPN-42 5,1 x 41,2 400, G2,5 4G2,5 DPPN-21 5,8 x 18,3 202, G2,5 5G2,5 DPPN-29 5,8 x 22,0 247, G2,5 7G2,5 DPPN-36 5,8 x 32,4 362, G2,5 8G2,5 DPPN-36 5,8 x 34,5 395, G2,5 10G2,5 DPPN-42 5,8 x 43,4 497, G2,5 12G2,5 DPPN-48 5,8 x 50,7 588, G4 4G4 DPPN-29 6,7 x 20,4 279, G6 4G6 DPPN-29 7,2 x 22,5 367, G10 4G10 DPPN-36 9,7 x 30,7 646, G16 4G16 DPPN-36 11,1 x 35,9 914, G25 4G25 DPPN-48 13,2 x 43,7 1350,0 Przewody wymienione w tabeli stanowią fragment oferty UNILIFT. Przewody płaskie w izolacji gumowej NGFLGOU UL Wykonanie: standard wg DIN VDE 0250 część 809 Izolacja zewnętrzna: specjalna mieszanka gumy Zakres temperatur dla połączeń ruchomych: od -35 C do +85 C Napięcie znamionowe: 600 V Grubość przewodu b < > 12 Min. promień zagięcia 3 b 4 b 5 b Ilość i przekrój żył w [mm 2 ] Dławnica zalecana Wymiary przekroju b x a w [kg/1000m] G1,5 4G1,5 DPPN-21 6,4 x 17,0 190, G1,5 5G1,5 DPPN-21 6,4 x 21,5 240, G1,5 7G1,5 DPPN-29 6,4 x 29,1 300, G1,5 8G1,5 DPPN-36 6,4 x 32,0 240, G1,5 10G1,5 DPPN-42 7,0 x 40,7 465, G1,5 12G1,5 DPPN-48 7,0 x 47,5 550, G2,5 4G2,5 DPPN-21 7,8 x 20,7 280, G2,5 5G2,5 DPPN-29 7,8 x 26,0 355, G2,5 7G2,5 DPPN-36 7,8 x 33,0 485, G2,5 8G2,5 DPPN-42 7,8 x 38,0 510, G2,5 12G2,5 DPPU ,2 x 54,8 795, G4 4G4 DPPN-29 9,1 x 24,8 395, G6 4G6 DPPN-36 9,9 x 27,9 540, G10 4G10 DPPN-36 11,2 x 33,3 775, G16 4G16 DPPN-42 13,0 x 38,7 1110, G25 4G25 DPPN-48 14,7 x 46,0 1465,0 Przewody wymienione w tabeli stanowią fragment oferty UNILIFT. Przewody płaskie ekranowe w izolacji PVC KYCFLY Wykonanie: standard wg DIN VDE 0250 Izolacja zewnętrzna: specjalnej mieszanki PVC Budowa ekranu: oplot wykonany z siatki miedzianej z powłoką cynową lub bez powłoki Zakres temperatur dla połączeń ruchomych: od -25 C do +60 C Napięcie znamionowe: 300/500 V Ilość i przekrój żył w [mm 2 ] Dławnica zalecana Wymiary przekroju b x a w [kg/1000m] x 1,5C 4 x 1,5C DPPN-21 6,3 x 19, x 1,5C 8 x 1,5C DPPN-36 6,3 x 37, x 1,5C 12 x 1,5C DPPN-48 6,3 x 50, x 2,5C 4G2,5C DPPN-21 7,4 x 22, G4C 4G4C DPPN-29 8,2 x 25, G6C 4G6C DPPN-36 9,8 x 31, G10C 4G10C DPPN-42 11,8 x 37, x 4G1C 4 x 4G1C DPPN-42 11,5 x 35,5 625 Grubość przewodu b < > 12 Min. promień zagięcia 3 b 4 b 5 b Przewody wymienione w tabeli stanowią fragment oferty UNILIFT. 14

15 Przewody płaskie - Przewody sterownicze do kaset Przewody płaskie ekranowane w izolacji gumowej M(StD)HOU UL Wykonanie: standard wg DIN VDE 0250 część 809 Izolacja zewnętrzna: specjalna mieszanka gumy Budowa ekranu: folia metalizowana AL z drutem uziemiającym Grubość przewodu b < > 12 Min. promień zagięcia 3b 4b 5b Ilość i przekrój żył w [mm2] Dławnica zalecana Wymiary przekroju b x a w [kg/1000m] G1,5C 4G1,5C DPPN-29 8,0 x 22,5 291, G1,5C 8G1,5C DPPN-42 8,0 x 41,1 537, G1,5C 16G1,5C DPPN ,0 x 59,8 795, G2,5C 4G2,5C DPPN-29 8,6 x 24,2 437, G2,5C 6G2,5C DPPN-36 8,6 x 33,8 562, G2,5C 12G2,5C DPPN ,6 x 65,1 1004, G4C 4G4C DPPN-29 9,1 x 26,3 493, G6C 4G6C DPPN-36 9,8 x 29,1 603, G10C 4G10C DPPN-42 11,7 x 35,4 946, G16C 4G16C DPPN-48 13,5 x 41,1 1320,0 Zakres temperatur dla połączeń ruchomych: od - 30 C do +80 C Napięcie znamionowe: 0,6/1 kv Przewody wymienione w tabeli stanowią fragment oferty UNILIFT. Przewody płaskie w izolacji PVC H05VVH6-F Wykonanie: standard wg DIN VDE 0281 część 403 Izolacja zewnętrzna: powłoka ze specjalnej mieszanki PVC Zakres temperatur dla połączeń ruchomych: od -20 C do +60 C Napięcie znamionowe: 300/500 V Grubość przewodu b < > 12 Min. promień zagięcia 3b 4b 5b Ilość i przekrój żył w [mm2] Dławnica zalecana Wymiary przekroju b x a w [kg/1000m] x(4G1) G1 4x(4G1) DPPN-29 8,1 x 25,6 400,0 18G1 DPPN ,4 x 55, G1 470,0 24G1 DPPN ,4 x 70,0 600,0 Przewody wymienione w tabeli stanowią fragment oferty UNILIFT. Przewody okrągłe w izolacji gumowej H07RN-F Wykonanie: standard wg DIN VDE 0282 część 4 Izolacja zewnętrzna: specjalna mieszanka gumy Zakres temperatur dla połączeń ruchomych: od -30 C do +60 C Napięcie znamionowe: 450/750 V Ilość i przekrój żył w [mm2] Dławnica zalecana Przekrój zewnętrzny w [kg/1000m] G1,5 3G1,5 DR-13 12,5 157, G1,5 4G1,5 DR-13 13,5 192, G1,5 7G1,5 DR-21 17,5 371, G1,5 12G1,5 DR-29 22,4 516, G1,5 18G1,5 DR-29 23,7 770, G2,5 4G2,5 DR-21 15,5 269, G2,5 7G2,5 DR-29 20,0 499, G2,5 12G2,5 DR-36 26,2 719, G4 4G4 DR-21 18,0 373, G6 4G6 DR-29 22,0 514, G10 4G10 DR-36 28,0 898, G16 4G16 DR-36 32,0 1253, G25 4G25 DR-42 37,5 1846,0 Przewody wymienione w tabeli stanowią fragment oferty UNILIFT. Przewody sterownicze do kaset KASTER (FYMYTW-OZ) Wykonanie: budowa żyły wg PN-87/E Izolacja zewnętrzna: polwinit PVC Budowa: dwie linki stalowe nośne zintegrowane z przewodem Zakres temperatur dla połączeń ruchomych: od -15 C do +70 C Napięcie znamionowe: 300/500 V Wymiary przekroju d x A w Ilość i przekrój żył w [mm2] Dławnica zalecana d A G1,5 8G1,5 DR-13 Ø 12,5 22,0 385, G1,5 12G1,5 DR-21 Ø 14,3 24,5 409, G1,5 16G1,5 DR-21 Ø 15,8 26,0 503, G1,5 18G1,5 DR-21 Ø 16,6 26,8 554, G1,5 20G1,5 DR-21 Ø 17,4 27,6 596, G1,5 24G1,5 DR-29 Ø 19,8 30,0 708,0 [kg/1000m] 15

16 Dławnice do przewodów płaskich i okrągłych Dławnice z poliamidu do przewodów płaskich DPPN korpus i dławica - poliamid uszczelka - guma olejoodporna przekładki lub stal nierdzewna (na życzenie) Szczelność: IP 54 Rodzaj gwintu E Wymiary przewodu A b P DPPN-16 PG , P DPPN-21 PG , P DPPN-29 PG ,5 0, P DPPN-36 PG ,5 0, P DPPN-42 PG , P DPPN-48 PG ,154 Dławnice z mosiądzu niklowanego do przewodów płaskich DPPK korpus i dławica - mosiądz niklowany uszczelka - guma olejoodporna przekładki lub stal nierdzewna (na życzenie) od -20 C do +100 C Szczelność: IP 54 Rodzaj gwintu E Wymiary przewodu A b P DPPK-16 PG , P DPPK-21 PG , P DPPK-29 PG ,5 0, P DPPK-36 PG ,5 0, P DPPK-42 PG , P DPPK-48 PG , M25P DPPK-25M M , M32P DPPK-32M M ,5 0, M40P DPPK-40M M ,5 0, M50P DPPK-50M M , M63P DPPK-63M M ,398 Dławnice specjalne do przewodów płaskich DPPS korpus - duraluminium lub mosiądz niklowany (na życzenie) dławica - mosiądz niklowany uszczelka - guma olejoodporna przekładki lub stal nierdzewna (na życzenie) od -20 C do +100 C Szczelność: IP 54 Rodzaj gwintu E Wymiary przewodu A b /36P DPPS-21/36P PG / PG ,5 0, /42P DPPS-21/42P PG / PG , /42P DPPS-M25/42P M / PG ,224 Dławnice z poliamidu do przewodów okrągłych DR korpus i dławica - poliamid uszczelka - neopren od -20 C do +80 C Szczelność: IP 68 Rodzaj gwintu E Wymiary przewodu DR-11 PG 8 5,5-10 0, DR-13 PG , DR-16 PG , DR-21 PG , DR-29 PG , DR-36 PG , DR-42 PG , DR-48 PG , M16 DR-M16 M 8 5,5-10 0, M20 DR-M20 M , M25 DR-M25 M , M32 DR-M32 M ,5 0, M40 DR-M40 M 13 23,5-32 0, M50 DR-M50 M ,5 0, M63 DR-M63 M ,5 0,254 16

17 Dławnica uniwersalna DPPU-7424 Dławnice uniwersalne, akcesoria do przewodów korpus i dławnica - aluminium uszczelki - guma olejoodporna śruby, nakrętki - stal nierdzewna A2 od -30 C do +100 C Szczelność: do IP 68 Dławnica uniwersalna jest przeznaczona do zamocowania jednego lub kilku przewodów płaskich oraz okrągłych. Jest wyposażona w dodatkowe cztery śruby montażowe M6x20 z nakrętkami samohamownymi. Otwory we wkładkach gumowych uszczelniających są wykonywane zgodnie z rzeczywistymi wymiarami przekroju poprzecznego przewodów. * wymiar pierwotny Rozmieszczenie otworów montażowych Przykład zastosowania Wkładka gumowa Wymiary gabarytowe przewodu [mm x mm] DPPU pełna max 74 x 24 0, DPPU otwory 2 x 53 x 7,7 0, DPPU otwór 65 x 8,5 0, DPPU otwór 60 x 8,0 0, DPPU otwór 55 x 8,0 0,334 Inne wymiary otworów i ich rozmieszczenie we wkładce gumowej wykonujemy na życzenie. Akcesoria do przewodów - karabińczyki KR1, KR2, kausza linowa K1, K2, zaciski linowe ZL1, ZL2 K1 KR1 KR2 lub nierdzewna A2 K2 Wymiary w nawiasach - kausza K2 Nazwa elementu ZL2 ZL1 Wymiary w nawiasach - karabińczyk KR K1 kausza linowa 0, K2 kausza linowa 0, ZL1 zacisk linowy pojedynczy 0, ZL2 zacisk linowy podwójny 0, KR1 karabińczyk 0, KR2 karabińczyk 0,015 Uchwyt - clip do mocowania przewodów UL-PA, UL-PP Odstępy między uchwytami prosimy ustalić w zależności od wielkości i ilości przewodów - przeciętnie wynoszą one od 300 do 450 mm. UL-PP UL-PA W skład kompletu wchodzi uchwyt i opaska zaciskowa Przykład zastosowania Materał uchwytu i opaski UL-PA poliamid 0, UL-PP polipropylen 0,012 17

18 Wskazówki projektowe 1. Zasady układania przewodów na siedzisku - łożu kablowym wózka Dla przewodów płaskich Dla przewodów okrągłych Przewód obwodu mocy Przewody o największej średnicy Przewód obwodu mocy 2. Zasady doboru wózków kablowych.. Przybliżona waga przewodów przypadająca na jeden wózek według zależności:.. F kw = 2 h G k G k - ciężar 1 metra pakietu przewodów [kg/m] Określenie długości wózków kablowych: Dla przewodów płaskich. L w = Ø D + 2 b +10 Dla przewodów okrągłych L w = Ø D + 2. d max +15 L - przybliżona długość przewodu w b - grubość pakietu przewodów płaskich d max - średnica przewodu okrągłego Ø D - średnica łoża - siedziska kablowego 3. Współczynnik dodatku długości przewodu w firance kablowej. c + e > 10 = Długość przewodu w firance kablowej. L = ( s + m ) f [m] c + e > 15 L - przybliżona długość przewodu [m] s - droga przejazdu wózka kablowego zabierakowego [m] m - długość magazynu wózków [m] f - współczynnik dodatku długości przewodów Obliczając długość przewodu w firance kablowej należy uwzględnić współczynnik f, którego wartość ustala się w zależności od warunków pracy: prędkości jazdy wózków, wysokości pętli przewodów, kształtu toru jezdnego, i.t.p. = 18

19 Kwestionariusz techniczny Nazwa firmy:... Adres:... Osoba prowadząca:... Telefony kontaktowe:... Adres ... Data:... Dane zawarte w kwestionariuszu będą podstawą do opracowania oferty. Prosimy o dokładne wypełnienie. 1. Rodzaj zasilanego urządzenia (np. suwnica, urządzenie technologiczne, i.t.p.): Lokalizacja urządzenia: - w hali - w terenie otwartym 3. Środowisko pracy: - bez utrudnień - zapylenie - strefa zagrożona wybuchem - klimat morski - agresywne chemicznie (...) 4. Zakres temperatury pracy:... C minimalna,... C maksymalna 5. Prędkość jazdy wózka:... m/min 6. Czas rozpędzania wózka kablowego do prędkości nominalnej:... s 7. Długość zasilania (droga przejazdu wózka zabierakowego): s =... m 8. Dopuszczalna wysokość pętli kablowej: h =... m 9. Dopuszczalna długość magazynu wózków kablowych: m =... m 10. Długość kabla od wózka zabierakowego do skrzynki zaciskowej w odbiorniku ruchomym:... m 11. Długość kabla od zacisku końcowego kabli do stacjonarnej skrzynki zaciskowej:... m 12. Rodzaj przewodu: - kabel - wąż (np. do gazu, cieczy, i.t.p.) 13. Zestawienie przewodów w firance kablowej: Rodzaje przewodów, izolacja * okrągły płaski PVC GUMA PVC ekran GUMA ekran Inny Ilość i przekrój żył (np.: 4G2,5 ; 12G1,5) Liczba kabli w jednym mocowaniu Średnica Ø d przewodu okrągłego w lub przekrój przewodu płaskiego b x A * - właściwy przewód zaznaczyć krzyżykiem 14. Długość konsoli - wsporników do mocowania prowadnic:... mm 15. Dodatkowe uwagi:

20 SYSTEMY ZASILANIA ODBIORNIKÓW RUCHOMYCH Technika Dźwignicowa ul. Ołowiana Bydgoszcz tel./fax KC2-2011
