INSTRUKCJA OBSŁUGI MIERNIK MOCY OPTYCZNEJ KINGFISHER

Transkrypt

1 INSTRUKCJA OBSŁUGI MIERNIK MOCY OPTYCZNEJ KINGFISHER KI9600 #06636 wersja 1.2

2 Wstęp Ekonomiczny miernik mocy optycznej KI9600 jest precyzyjnym poręcznym przyrządem do pomiarów systemów światłowodowych jedno oraz wielomodowych. Duża dokładność pomiarów i prostota obsługi daje możliwość wszechstronnego zastosowania miernika. Gwarantuje jednocześnie kompatybilność z innymi instrumentami pomiarowymi Kingfisher z funkcją Autotest. Miernik jest prosty w użyciu, niezawodny, a niespotykanie długa żywotność baterii (300 godzin pracy) umożliwia efektywną pracę. Zaletami przyrządu są też duża dokładność i brak potrzeby kompensacji prądu "ciemnego". Dostępna wersja posiada detektor InGaAs. Miernik posiada trzyletni okres kalibracji, jest wyposażony jest w niemetalowe wymienne adaptery SC, ST i FC, a także detektor modulowanego sygnału optycznego (identyfikacja źródła). Wyświetlanie wyników jest możliwe w dbm / db / mw z rozdzielczością 0,01dB. 1. Zawartość opakowania - miernik mocy optycznej KI9600, - adaptery ST, SC i FC, - pasek do noszenia, - certyfikat kalibracji miernika, - płyta CD z oprogramowaniem, - niniejsza instrukcja obsługi. Podczas dostawy należy upewnić się, że opakowanie nie jest uszkodzone. W przypadku stwierdzonych uszkodzeń należy niezwłocznie skontaktować się z dostawcą. Prosimy również o sprawdzenie zgodności zawartości opakowania z powyżej zamieszczoną listą. 2. Zawartość instrukcji Instrukcja ta zawiera opis miernika mocy optycznej z odpowiednimi procedurami instalacji, konfiguracji i użytkowania. Przed przystąpieniem do użytkowania miernika mocy optycznej należy dokładnie przeczytać całość tej instrukcji, w szczególności zaś punkty poświęcone bezpieczeństwu. 3. Bezpieczeństwo użytkowania Urządzenie zostało zaprojektowane i wyprodukowane z najwyższą starannością o bezpieczeństwo osób instalujących i użytkujących. Dla zapewnienia bezpieczeństwa pracy, należy stosować się do wszelkich wskazań zawartych w tej instrukcji jak i instrukcjach obsługi urządzeń towarzyszących (np. komputera PC). Należy zapewnić bezpieczne warunki pracy urządzenia. Dokonanie przez użytkownika jakichkolwiek własnych zmian w urządzeniu może spowodować jego nieprawidłowe funkcjonowanie i utratę gwarancji. Miernik mocy optycznej jest zgodny z przepisami w zakresie bezpieczeństwa użytkowania urządzeń elektrycznych. - nie stosować urządzenia w miejscach występowania substancji łatwopalnych, - zabezpieczyć urządzenie przed dostępem dzieci lub osób niepowołanych, - upewnić się, że urządzenie zostało odpowiednio zamocowane, - urządzenie traktowane jest jako wyłączone dopiero po odłączeniu przewodów zasilania lub przewodów łączących je z innymi urządzeniami, - jeśli urządzenie zostanie przeniesione z miejsca chłodnego do ciepłego, w jego wnętrzu może skroplić się para wodna uniemożliwiając prawidłowe funkcjonowanie. Należy wówczas odczekać aż wilgoć odparuje. 4. Charakterystyka fizyczna 4.1. Zasilanie Miernik mocy optycznej wymaga do prawidłowej pracy zasilania w postaci dwóch baterii alkalicznych 1,5V typu AAA. Urządzenie posiada wskaźnik poziomu baterii. Automatyczne wyłączenie po ok. 10 minutach bezczynności. 2

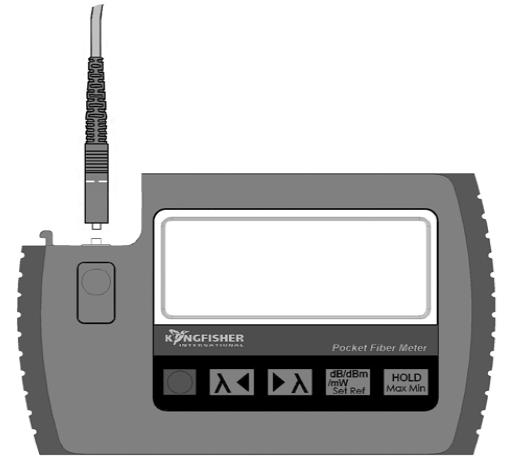

3 4.2. Oprogramowanie Do prawidłowego funkcjonowania miernika mocy optycznej nie jest wymagane instalowanie dodatkowego oprogramowania. Oprogramowanie KITS Software dostarczone wraz z miernikiem ułatwia manualne rejestrowanie i analizę wyników dokonanych pomiarów Środowisko pracy Miernik mocy optycznej został zaprojektowany do pracy zarówno w warunkach domowych, biurowych jak i zewnętrznych. Należy zadbać, aby urządzenie umieszczone było w sposób zapewniający dobry przepływ powietrza. Powietrze powinno być wolne od zanieczyszczeń, a urządzenie nie powinno znajdować się w bezpośredniej bliskości źródeł ciepła (piece, grzejniki, bezpośrednie nasłonecznienie) bądź urządzeń generujących zakłócenia elektromagnetyczne (silniki, telewizory, itp.) Budowa i obsługa miernika mocy optycznej Aby włączyć urządzenie należy nacisnąć i przytrzymać [POWER]. Urządzenie krótko wskaże wersję oprogramowania. Po włączeniu miernik wykonuje wewnętrzne sprawdzenie po czym pokazuje moc absolutną w dbm na ostatnio wykorzystywanej długości fali. Jeżeli urządzenie wyświetla "Hi" lub "Lo" to sygnał wejściowy jest spoza zakresu pomiarowego urządzenia. Aby odłączyć wymienny adapter należy nacisnąć przycisk blokujący z tyłu obudowy. [POWER] włączenie urządzenia, [POWER] + [2nd] anulowanie automatycznego wyłączenia urządzenia; na wyświetlaczu pojawi się napis Perm, [ λ ] nacisnąć i przytrzymać aby wyświetlić wszystkie segmenty wyświetlacza [HOLD] nacisnąć i przytrzymać aby wyświetlić wersję firmware [ λ ] nacisnąć i przytrzymać aby włączyć/wyłączyć sygnał dźwiękowy [Abs/Rel] zmiana trybu wyświetlania (bezwzględny lub względny), [ λ ] lub [ λ ] zmiana mierzonej długości fali w prawym górnym rogu wyświetlacza [db/dbm/mw] - aby przełączać pomiędzy wyświetlaniem wyniku pomiędzy formatem logarytmicznym/ odniesionym/ liniowym [HOLD] - aby zatrzymać/wznowić odczyt danych na wyświetlaczu. Symbol HOLD pulsuje przy zatrzymaniu wyświetlania. [Set Ref] - nacisnąć i przytrzymać >3 sekundy, aby ustalić referencję pomiaru. Wartość odniesienia będzie wyświetlana po lewej stronie wyświetlacza [Min Max] - odczyt minimalnego / maksymalnego zarejestrowanego pomiaru W przypadku gdy przyrząd wykryje modulację sygnału o częstotliwości >200Hz, wyświetlacz przełączy się w tryb prezentacji częstotliwości w khz. Maksymalna wyświetlana częstotliwość może wynosić 2500Hz. W przypadku wykrycia standardowego tonu modulacyjnego (270Hz, 1kHz, 2kHz) włączy się sygnał dźwiękowy. To użyteczna funkcja dla prac przy identyfikacji włókien. Urządzenie może być także wykorzystywane dla wskazywania faktycznej częstotliwości modulowanych sygnałów. 3

4 4.5. Przykładowe konfiguracja sprzętowa 5. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych (dotyczy gospodarstw domowych) Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z odpadami gospodarczymi. Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego użycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. W niektórych krajach produkt można oddać lokalnemu dystrybutorowi podczas zakupu innego urządzenia. Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które może być zagrożone przez nieodpowiednie postępowanie z odpadami. Szczegółowe informacje o najbliższym punkcie zbiórki można uzyskać u władz lokalnych. Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych. W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliższym punktem sprzedaży lub dostawcą, którzy udzielą dodatkowych informacji. 6. Instrukcja wymiany i bezpiecznego usuwania zużytych baterii lub akumulatorów. Symbol przekreślonego kosza na śmieci, umieszczony na baterii lub opakowaniu, oznacza, że baterie nie powinny być traktowane jako zwykłe odpadki z gospodarstwa domowego. W dniu 12 czerwca 2009 r. weszły w życie przepisy ustawy z dnia 24 kwietnia 2009 r. o bateriach i akumulatorach (Dz. U. z 2009 r. Nr 79, poz. 666) ograniczające negatywny wpływ baterii i akumulatorów na środowisko poprzez redukcję ilości substancji niebezpiecznych w bateriach i akumulatorach oraz przez organizowanie systemu selektywnego ich zbierania. Stosując prawidłową utylizację baterii i akumulatorów użytkownik przyczynia się do zapobiegania potencjalnie negatywnym konsekwencjom dla środowiska naturalnego i ludzkiego zdrowia, które mogłyby powstać w przypadku nieprawidłowej utylizacji baterii. Recykling materiałów przyczynia się do ochrony zasobów naturalnych. Symbole chemiczne oznaczające rtęć (Hg) lub ołów (Pb) dodawane są, jeżeli bateria zawiera ponad 0,0005% rtęci lub 0,004% ołowiu. Szczegółowe informacje dotyczące recyklingu baterii można uzyskać od organów samorządu lokalnego, w firmie zajmującej się usuwaniem odpadów lub w sklepie, gdzie produkt został zakupiony. 4 Instrukcja bezpiecznego usuwania baterii wyłączyć zasilanie urządzenia otworzyć pokrywę pojemnika baterii usunąć baterie znajdujące się w urządzeniu usunięte baterie lub akumulatory składować w wyznaczonym miejscu zbiórki

5 7. Parametry techniczne Miernik mocy optycznej KI9600 InGaAs Numer katalogowy Atel #06366 Typ detektora InGaAs Zakres λ nm 800~1700 Kalibracja λ 660, , 1310, 1390, 1490, 1550, 1610, 1625 Zakres mocy dbm +5 ~ -70 Czułość testu automatycznego dbm -40, -50 Liniowość w połowie zakresu 0,02 Dokładność kalibracji 2% Czułość λ ± 30 nm db 0,03 Czułość polaryzacji db <0,005 Całkowita niepewność pomiaru 0,3 Wymiary Waga Temperatura pracy Temperatura składowania Zasilanie Wyświetlacz Rozdzielczość Producent 124 x 81 x 25 mm 0,15 kg -15 do 55 C -25 do 70 C 2 baterie alkaiczne 1,5V AAA, automatyczne wyłączanie, wskaźnik niskiego poziomu naładowania baterii 4 cyfry 0,01dB / 0,01nW Kingfisher 5

6 Pomimo dołożenia wszelkich starań nie gwarantujemy, że publikowane w niniejszej instrukcji informacje są wolne od błędów. W celu weryfikacji danych i uzyskania szczegółowych informacji dotyczących niniejszego urządzenia prosimy o odwiedzenie strony Atel Electronics hs/
