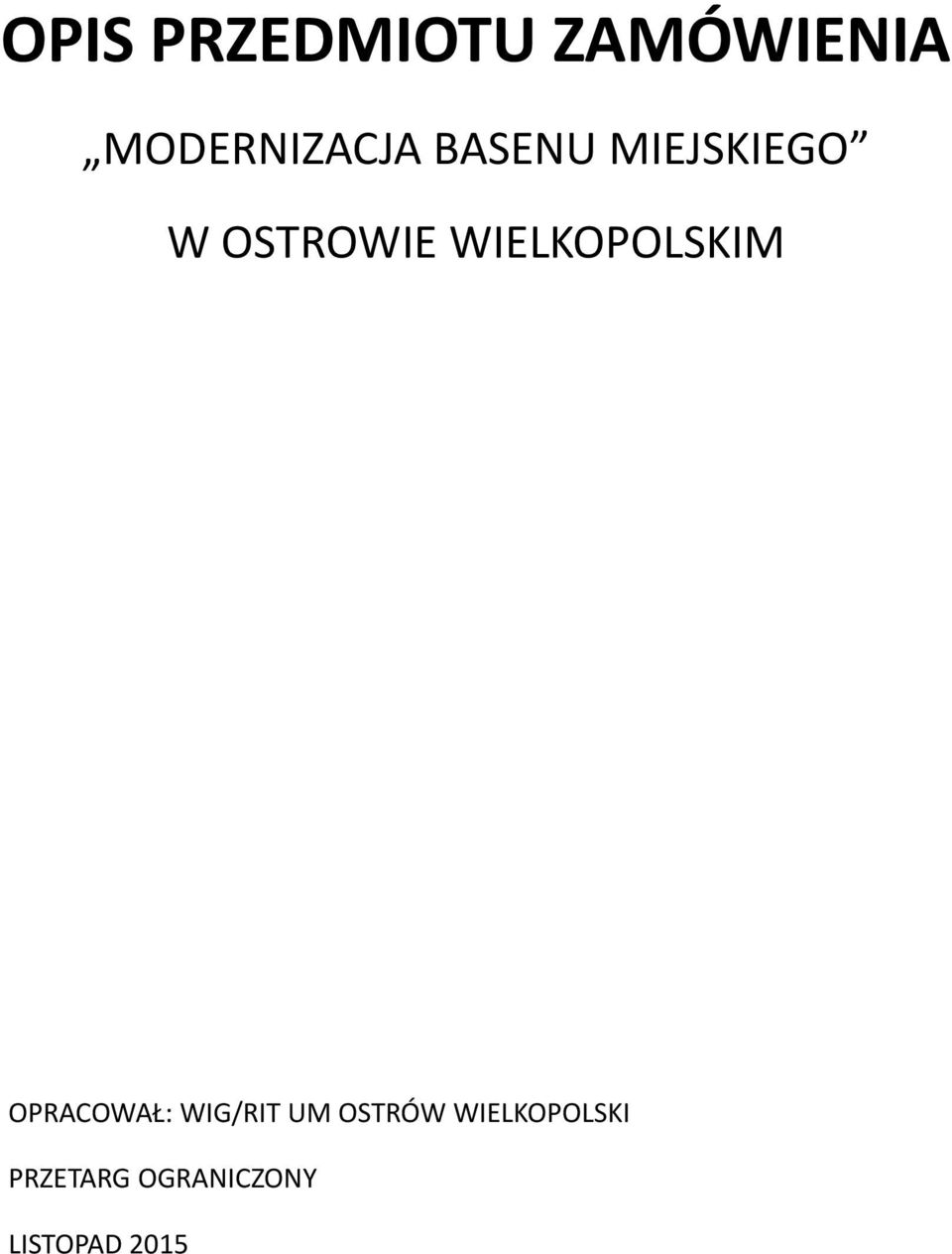

1 OPIS PRZEDMIOTU ZAMÓWIENIA MODERNIZACJA BASENU MIEJSKIEGO W OSTROWIE WIELKOPOLSKIM OPRACOWAŁ: WIG/RIT UM OSTRÓW WIELKOPOLSKI PRZETARG OGRANICZONY LISTOPAD 2015

2 1. Zamawiający zleca a Wykonawca zobowiązuje się zrealizować przedmiot zamówienia polegający na realizacji, w ramach jednej inwestycji, przedsięwzięcia obejmującego zaprojektowanie oraz realizację robót budowlanych polegających na modernizacji basenu zewnętrznego w Ostrowie Wielkopolskim przy ulicy Paderewskiego, wraz z dostawą urządzeń określonych w programie funkcjonalno - użytkowym w formule zaprojektuj wybuduj w ramach inwestycji pod nazwą Modernizacja Basenu Miejskiego 2. Teren pod przedmiotową inwestycję zlokalizowany jest w centrum Ostrowa Wielkopolskiego u zbiegu ulic Paderewskiego i Piłsudskiego. Cały teren jest ogrodzony od ulicy Piłsudskiego ogrodzenie betonowe z elementów prefabrykowanych, przylegające od zachodu bezpośrednio do terenu planowanej inwestycji. Od północy teren inwestycji ograniczają istniejące budynki użyteczności publicznej, od wschodu teren odgrodzony jest za pomocą ogrodzeń ażurowych panelowych. Od południa teren inwestycji ogranicza sieć przesyłowa cieplna OZC oraz prefabrykowane ogrodzenie betonowe. 3. Obiekty kubaturowe oraz niecki stanowiące przedmiot inwestycji powinny zostać zaprojektowane, a następnie zrealizowane przy użyciu takich technologii i środków technicznych, aby do minimum ograniczyć niekorzystne oddziaływanie inwestycji na środowisko (emisja hałasu i drgań, emisja spalin, emisja ciepła do atmosfery, zapotrzebowanie na media). Użyte materiały budowlane, instalacyjne i wykończeniowe oraz technologie muszą zapewnić niskie koszty eksploatacji i utrzymania obiektu przy zapewnieniu wymaganego przez Zamawiającego i przepisy standardu wykończenia i użytkowania. Wymaganie to dotyczy zarówno etapu budowy jaki i użytkowania obiektu oraz elementów towarzyszących. Przedmiot inwestycji należy zaprojektować i zrealizować zgodnie z wymaganiami obowiązujących norm i wszelkich przepisów. W szczególności realizowany obiekt i elementy budowlano instalacyjne towarzyszące muszą spełniać warunki ochrony przeciwpożarowej, bezpieczeństwa konstrukcji i użytkowania, ochrony środowiska, wymagań sanitarno higienicznych i ochrony zdrowia, przepisów bezpieczeństwa i higieny pracy oraz pokrewnych. Należy przewidzieć takie rozwiązanie techniczne i technologiczne, aby zapewniona była prawidłowa izolacyjność przegród oraz oszczędność w pobieraniu i wydatkowaniu energii, zarówno cieplnej jak i elektrycznej. Należy w taki sposób zaprojektować, a następnie zrealizować budowę, aby pobór wody oraz odprowadzenie ścieków sanitarnych i wód deszczowych był optymalnie dobrany dla przewidywanych funkcji, przy zapewnieniu możliwości utrzymania właściwego stanu technicznego obiektu i zagospodarowania terenu. 4. Przedmiot zamówienia obejmuje opracowanie dokumentacji projektowej w tym: a) wykonanie niezbędnych badań, opinii, ekspertyz itp. koniecznych do realizacji przedmiotowej inwestycji,

3 b) uzyskanie wszelkich uzgodnień, pozwoleń i decyzji niezbędnych do uzyskania ostatecznej decyzji pozwolenia na budowę i realizacji zadania inwestycyjnego, Zamawiający obligatoryjnie wymaga uzgodnień każdej branży projektu budowlanego i wykonawczego z rzeczoznawcą ds zabezpieczeń przeciwpożarowych, rzeczoznawcą ds sanitarnohigienicznych itp.: c) projekt budowlany wszystkich branż, dokumentacja powinna być opracowana w formie planów, rysunków, opisów i innych dokumentów umożliwiających jednoznaczne określenie rodzaju i zakresu robót budowlanych, lokalizację elementów przedsięwzięcia, uwarunkowania wykonania przedsięwzięcia, d) projekt wykonawczy wszystkich branż, dokumentacja powinna być opracowana w formie planów, rysunków, opisów i innych dokumentów umożliwiających jednoznaczne określenie rodzaju i zakresu robót budowlanych, lokalizację elementów przedsięwzięcia, uwarunkowania wykonania przedsięwzięcia, e) przedmiary robót wszystkich branż f) kosztorysy ofertowe wszystkich branż g) szczegółowe specyfikacje wykonania i odbioru robót wszystkich branż h) harmonogram rzeczowo finansowy i) uzyskanie zgody urzędowej na wycinkę drzew, w przypadku, gdy drzewo koliduje z planowanym zagospodarowaniem terenu lub ze względu na ich stan zdrowotny; Wykonawca jest zobowiązany zapewnić opracowanie dokumentacji projektowokosztorysowej z należytą starannością, w sposób zgodny z zasadami wiedzy technicznej, a w szczególności zgodnie z: - ustawą z dnia 7 lipca 1994 r. Prawo budowlane (Dz. U. z 2013 r. poz ze zmianami), a w szczególności przepisami techniczno-budowlanymi, o których mowa w art. 7 ust. 1 Warunki Techniczne, - ustawą z dnia 29 stycznia 2004 r. Prawo zamówień publicznych (Dz. U. z 2013 r. poz. 907 ze zmianami), - rozporządzeniem Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. z 2012 r. poz. 462 ze zmianami), - rozporządzeniem Ministra Infrastruktury z dnia 18 maja 2004 r. w sprawie określenia metod i podstaw sporządzania kosztorysu inwestorskiego, obliczania planowanych kosztów prac projektowych, oraz planowanych kosztów robót budowlanych określonych w programie funkcjonalno-użytkowym (Dz. U. z 2004 r. Nr 130 poz ze zmianami), - rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji, dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. z 2003 r. nr 120 poz. 1126),

4 - rozporządzeniem Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno - użytkowego (Dz. U. z 2013 r. poz. 1129), - Polskimi Normami, normami zharmonizowanymi, normami europejskimi, - innymi przepisami i unormowaniami niezbędnymi do opracowania dokumentacji. Zamawiający zastrzega sobie prawo wglądu do projektu budowlanego, projektów wykonawczych, przedmiarów, kosztorysów i specyfikacji technicznych wykonania i odbioru robót budowlanych i weryfikacji zawartych w nim danych pod względem zgodności z umową i programem funkcjonalno - użytkowym przed skierowaniem projektu do realizacji lub przed uzyskaniem decyzji administracyjnych. Zamawiający wymaga konsultacji opracowanych materiałów na każdym etapie wykonywania dokumentacji projektowej. Wykonawca jest zobowiązany uzyskać każdorazowo akceptację Zamawiającego w przypadku opracowania zagospodarowania terenu, projektu budowlanego, projektu wykonawczego a także akceptację rozwiązań technicznych i technologicznych. Wykonawca jest zobowiązany do uzyskania akceptacji zamawiającego w pozostałych kwestiach t.j. kształtowania elementów małej architektury, doboru wyposażenia basenu w urządzenia rekreacji, określenia kolorystyki, faktury i kształtu poszczególnych elementów obiektów oraz ich wyposażenia, doboru roślinności do nasadzeń itp. 5. Przedmiot zamówienia obejmuje kompleksowe i wielobranżowe zaprojektowanie i realizację basenu zewnętrznego: a) niecki rekreacyjnej o powierzchni lustra wody ok 912m 2 stal nierdzewna, głębokość od ok 0.9m do 1.8m b) niecki rekreacyjnej o powierzchni lustra wody ok 195m 2 stal nierdzewna, głębokość od ok 0.3m do 0.7m c) niecki dla dzieci o powierzchni lustra wody ok 65m 2 - stal nierdzewna, głębokość od ok 0.15m do 0.3m d) technologia uzdatniania wody basenowej z uwzględnieniem atrakcji wodnych e) budynku technicznego z pomieszczeniami na filtry oraz magazynami chemikaliów o powierzchni ok 130m2 netto budynek w technologi murowanej, wyposażony w niezbędne instalacje, przystosowany do magazynowania chemikaliów, f) budynku użytkowego w skład którego wchodzi: kasa, pomieszczenie socjalne, węzeł sanitarny, pomieszczenie dla ratowników, pomieszczenie medyczne, mała gastronomia powierzchnia ok 120m2, w budynku należy przewidzieć mały ogródek pod gastronomię z zadaszeniem ażurowym, - powierzchnia 55m2, węzeł sanitarny dla użytkowników basenu ok 75m2 z podziałem na część męską i damską w tym dla niepełnosprawnych oraz

5 ewentualnie brakującą część Budynek wyposażony w niezbędne instalacje. pod technologię basenowym. g) zagospodarowania terenu w ramach którego przewiduje się: * tarasy ziemne z murkami oporowymi powierzchnia ok 500m 2 * utwardzenie terenu, kostka betonowa bezfazowa gr. 6cm z podbudową powierzchnia ok 1800m2 * plaża trawiasta powierzchnia ok 3 100m 2 * stanowiska dla ratownika wraz z wyposażeniem * elementy małej architektury: **ławki, **gazony, **niecki ze stali nierdzewnej do mycia nóg z prysznicami, **kosze na śmieci, **latarnie oświetleniowe z instalacją nagłośnienia * zieleń nowe nasadzenia, kształtowanie istniejącej zieleni, wycinki, * niwelację terenu m.in. przemieszczenie mas ziemnych z istniejących trybun ziemnych, kształtowanie terenu, h) wykonanie ogrodzenia niecek - w postaci niskiego pasa zieleni o szerokości ok 50cm i wysokości ok 50cm wraz z ogrodzeniem panelowym o wysokości ok 50-70cm. W obrębie niecki rekreacyjnej o powierzchni lustra wody ok 912m 2, należy przewidzieć lokalizację torów pływackich o długości 25m (3 tory). W ramach rekreacji na basenie należy przewidzieć stanowiska i urządzenia rekreacyjne m.in.: - sztuczna rzekę, - ławki podwodne z masażem powietrznym - grotę sztucznej fali - masaż karku szerokie i wąskie - gejzery powietrzne - grzybki wodne - masaż ściennego z ławką

6 - leżanki powietrzne - zjeżdżalnie dla dzieci - zjeżdżalnie dla dorosłych - zabawki wodne dla dzieci i) remont i modernizację istniejącej zjeżdżalni o długości ok 40m ZBIORCZE ZESTAWIENIE PROJEKTOWANYCH ELEMENTÓW ZAGOSPODAROWANIA TERENU Lp Nazwa Powierzchnia [m2] 1 Niecka basenowa - rekreacyjna ok Niecka basenowa - rekreacyjna ok Niecka basenowa - dla dzieci ok 64 4* Budynek techniczny ok 130 5* Budynek użytkowy Ok = cześć techniczna 6 Tarasy ziemne ok Utwardzenie terenu ok Plaża trawiasta ok 3100 * powierzchnia uzależniona od przyjętej technologi uzdatniania wody basenowej 6. Wykonawca będzie zobowiązany do zaprojektowania i wykonania instalacji: a) technologicznych uzdatniania wody, b) elektrycznej i energetycznej dla celów inwestycji, c) sanitarnej, d) wodnej, e) automatyki, e) oświetlenia terenu, f) monitoringu,

7 g) ogrzewania wody basenowej, h) innych instalacji niezbędnych do realizacji i pracy obiektu, i) przyłączy niezbędnych do realizacji i pracy obiektu, Wszystkie wyroby i materiały budowlane użyte w trakcie realizacji inwestycji muszą spełniać wymagania polskich przepisów. Wykonawca jest zobowiązany posiadać dokumenty potwierdzające dopuszczenie w/w wyrobów i materiałów budowlanych do obrotu. Wszystkie montowane urządzenia i elementy wykończenia muszą posiadać odpowiednie atesty dopuszczające ich stosowanie na terenie Polski.

8 7. Przedmiot zamówienia obejmuje także opracowanie dokumentacji i wykonanie rozbiórki istniejących obiektów oraz niwelację terenu w obrębie obszaru pod przyszła inwestycję. Zamawiający przewiduje częściowe wykorzystanie istniejących niecek basenowych i umieszczenie w ich obrębie nowych niecek ze stali nierdzewnej. Elementy do rozbiórki: a) trybuny ziemne wykończone płytami betonowymi 50x50cm, wysokość rzędów ok 35-40cm długość podstopnicy ok 80-90cm, ilość rzędów 7, długość każdego rzędu ok 2 x 24m, na trybuny od strony basenu prowadzą trzy biegi schodowe o szerokości ok 2.5m każdy, wyłożone płytami betonowymi, korona trybun wyłożona płytkami betonowymi, szerokość korony ok 2.5m długość ok 55m, foto 1. trybuny ziemne, po prawej schody na koronę

9 foto 2. widok na basen od strony południowo wschodniej na pierwszym planie skocznia żelbetowa, na drugim planie trybuny ze schodami foto 3. widok na basen od strony południowo zachodniej, po lewej korona trybun

10 b) skocznia żelbetowa wysokość ok 5m, oparta na trzech słupach z dwiema platformami żelbetowymi poziom 1, poziom 2 foto 4. widok na basen od strony wschodniej, skocznia żelbetowa foto 5. widok na basen od strony wschodniej, skocznia żelbetowa, chodniki

11 c) rozbiórka chodników z płyt betonowych i kostek betonowych wraz z obrzeżami powierzchnia ok 1700m2 foto 6. widok na basen od strony zachodniej wejście na obiekt, widoczna mała niecka rekreacyjna ze zjeżdżalnią i chodniki d) budynek - magazyn chloru - o pow. ok 14m2 i wys. 2,7m technologia murowana foto 7. elewacja frontowa magazynu chloru widok od zachodu

12 e) budynek chlorownia - o pow. ok 12m2 i wys. 2,7m technologia murowana foto 8. elewacja frontowa chlorowni widok od zachodu f) schody na gruncie 7 stopni, o szerokości ok 5m i wysokości stopnia ok 0.25 do 0.30m foto 9. widok od wejścia na obiekt z kierunku północno zachodniego widoczny budynek obsługi, ratownika, schody na gruncie

13 g) schody na gruncie 7 stopni, o szerokości ok 2.3m i wysokości stopnia ok 0.25 do 0.30m foto 10. widok od wejścia na obiekt z kierunku północno zachodniego widoczny budynek obsługi, ratownika, schody na gruncie h) ogrodzenie studni foto 11. widok ogrodzenia studni od strony północno - wschodniej

14 i) schody na gruncie 14 stopni, o szerokości ok 2.5m i wysokości stopnia ok 0.25 do 0.30m foto 12. widok schodów na koronę trybun widok od zachodu.

15 j) budynek obsługi, ratownika - o pow. ok 50m2 i wys. 2,8m technologia murowana patrz foto 9 i 10 foto 13. widok na budynek obsługi i ratownika od wschodu k) innych elementów naziemnych i podziemnych, które kolidują z planowaną inwestycją Wykonawca zobowiązany jest uzyskać zgodę Zamawiającego na rozbiórkę w/w elementów. Wykonawca jest zobowiązany zutylizować materiały rozbiórkowe zgodnie z przepisami odnośnej ustawy przedstawiając Zamawiającemu dokumenty z ich utylizacji. Elementy stalowe barierek dookoła basenu oraz drabinki zostaną zdemontowane przez Zamawiającego. 8. Inne obowiązki Wykonawcy a) zabezpieczenie i ochrona terenu budowy w trakcie trwania inwestycji, b) wykonanie tymczasowych dróg dojazdowych, przyłączy oraz zaplecza sanitarnego niezbędnych do wykonywania robót budowlanych, c) utrzymanie w czystości dróg dojazdowych do inwestycji, d) realizacja zadania zgodnie z wykonaną dokumentacją, e) przygotowanie określonych zakresów robót do odbiorów częściowych,

16 f) wykonanie wszelkich prób, analiz i badań potwierdzających wykonanie robót zgodnie z dokumentacją, PFU, warunkami technicznymi, normami, Prawem budowlanym i tzw. sztuką budowlaną g) wykonanie dokumentacji powykonawczej oraz inwentaryzacji geodezyjnej inwestycji, h) rozruchu urządzeń, opracowania instrukcji eksploatacji oraz przeszkolenia obsługi, i) uzyskania pozwolenia na użytkowanie zrealizowanych obiektów, j) uporządkowanie terenu inwestycji po zakończeniu robót,
