1 ROBOTYZACJA LINII PRODUKCYJNYCH KRAKÓW Ryszard Śpitalniak

O FIRMIE ZARZĄD Droginia 79 32-400 Myślenice BIURO ul.

2 O FIRMIE ZARZĄD Droginia Myślenice BIURO ul. Zakopiańska Kraków tel fax w100

3 FLIR

4 TERMOWIZJA i TERMOGRAM Proces polegający na detekcji, rejestracji oraz wizualizacji promieniowania w paśmie podczerwieni. Potocznie używa się też określenia termowizja pochodzącego od nazwy handlowej pierwszych kamer firmy Obraz odwzorowujący w wybranej palecie barw lub szarości rozkład temperatur na powierzchni badanego obiektu.

Potocznie używa się też określenia termowizja pochodzącego od nazwy handlowej

5 TERMOGRAM

6 OFERTA Seria i najmniejsze i najtańsze kamery Flir do energetyki Seria E energetyka Seria P profesjonalne kamery przeznaczone do energetyki, wysokie napięcia Seria B budownictwo Seria A monitoring, automatyzacja i robotyzacja produkcji Seria SC - nauka, badania GasFindIR detekcja gazu obserwacyjne

wysokie napięcia Seria B budownictwo Seria A monitoring, automatyzacja i

pikseli Czułość termiczna 100mK Zakres temp.

7 SERIA i FLIR i3 Rozdzielczość 60x60 pikseli Czułość termiczna 150mK Zakres temp. do 250 o C Kąt widzenia 12,5 o Funkcje pomiarowe: stały punkt FLIR i Rozdzielczość 100x100 pikseli Czułość termiczna 100mK Zakres temp. do 250 o C Kąt widzenia 21 o Funkcje pomiarowe: stały punkt FLIR i7 Rozdzielczość 140x140 pikseli Czułość termiczna 100mK Zakres temp. do 250 o C Kąt widzenia 29 o Funkcje pomiarowe: stały punkt Obszar Izoterma

SERIA E FLIR E30 2 495 FLIR E40 3 995 FLIR E50 5 495 FLIR E60 Rozdzielczość 160x120 pikseli Czułość termiczna 100mK Zakres temp.

do 650 o C Kąt widzenia 25 o x19 o Picture in picture Komentarz głosowy Komentarz tekstowy Ekran dotykowy Wifi Bluetooth Rozdzielczość 240x180 pikseli Czułość termiczna 50mK Zakres temp.

8 SERIA E FLIR E FLIR E FLIR E FLIR E60 Rozdzielczość 160x120 pikseli Czułość termiczna 100mK Zakres temp. do 250 o C Kąt widzenia 25 o x19 o Ekran dotykowy Rozdzielczość 160x120 pikseli Czułość termiczna 70mK Zakres temp. do 650 o C Kąt widzenia 25 o x19 o Picture in picture Komentarz głosowy Komentarz tekstowy Ekran dotykowy Wifi Bluetooth Rozdzielczość 240x180 pikseli Czułość termiczna 50mK Zakres temp. do 650 o C Kąt widzenia 25 o x19 o Picture in picture Thermal fusion Komentarz głosowy Komentarz tekstowy Ekran dotykowy Wifi Bluetooth Rozdzielczość 320x240 pikseli Czułość termiczna 50mK Zakres temp. do 650 o C Kąt widzenia 25 o x19 o Picture in picture Thermal fusion Komentarz głosowy Komentarz tekstowy Ekran dotykowy Wifi Bluetooth

9 AUTOMATYZACJA I ROBOTYZACJA

10 A 300 PARAMETRY: ZASTOSOWANIE: Rozdzielczość 320x240 pikseli Ochrona Ppoż. Sygnał MPEG-4 Monitoring krytycznych części instalacji PoE (Power over Ethernet) Instalacja wieloczujnikowa (wiele kamer) Wbudowana przeglądarka WWW Cyfrowe We/Wy Wyjście kompozyt wideo Obraz 16-bit pomiarowy, prędkość 3 H 4 950

Ethernet) Instalacja wieloczujnikowa (wiele kamer) Wbudowana przeglądarka WWW

11 A 310 PARAMETRY: Rozdzielczość 320x240 pikseli Pozwala na integrację z EthernetIP i Modbus TCP field bus protocol zaawansowana analiza i ustawianie alarmów Klient ftp i SMTP, analiza i alarmy sygnał MPEG-4 PoE (Power over Ethernet) Wbudowana przeglądarka WWW ZASTOSOWANIE Bezpieczeństwo na bazie alarmów Ppoż Monitoring krytycznej instalacji Instalacja wieloczujnikowa (wiele kamer) Cyfrowe We/Wy Sygnał kompozyt wideo Obraz 16-bit , pomiarowy, prędkość 7-8 Hz

Wbudowana przeglądarka WWW ZASTOSOWANIE Bezpieczeństwo na bazie alarmów Ppoż Monitoring krytycznej instalacji

z GenICam, wliczając w to National Instruments IMAQ Vision oraz Stemmers Common Vision Blox Zaawansowane pomiary Machine Vision wymagające

12 A 315 PARAMETRY: ZASTOSOWANIE: Rozdzielczość 320x240 pikseli Rozdzielczość 320x240 pikseli Kompatybilny z GigE Kompatybilny z GenICam Triger/synchronizacja/ GPIO obraz 16-bit , pomiarowy, Temperature linear, signal Kompatybilny z każdym programem, który współpracuje z GenICam, wliczając w to National Instruments IMAQ Vision oraz Stemmers Common Vision Blox Zaawansowane pomiary Machine Vision wymagające pomiaru temperatury Detekcja żużla Przemysł spożywczy Testowanie elektroniki Testowanie małych obiektów (power resistors) Przemysł motoryzacyjny 7 950

13 A 615 PARAMETRY: Obraz 16-bit 640x480, prędkość 50 Hz Pozwala obserwować większe obszary z danej odległości (niż 320x240) Zapewnia lepszą rozdzielczość geometryczną w polu widzenia Okienkowanie do 100/200 Hz Pozwala na rejestrację szybko poruszających się obiektów lub dynamicznych zmian temperatur 50 Hz Zgodność z GigE Vision/ GenICam Możliwość podłączenia do programów analitycznych innych firm 16-bitowe wyjście Temeprature linear pozwala na łatwy pomiar temperatury w programach innych firm. Kontrola strumienia obrazów przez wejście cyfrowe (Digital In) Pozwala na dokładniejszą rejestrację szybko poruszających się obiektów lub gwałtownych zmian temperatury 100 Hz 200 Hz

Możliwość podłączenia do programów analitycznych innych firm 16-bitowe wyjście Temeprature linear pozwala na łatwy pomiar temperatury w programach innych firm.

14 A 615 ZASTOSOWANIE Środkowy segment automatyzacji przemysłowej Automatyzacja szybkich procesów przemysłowych Automatyzacja procesów przemysłowych wymagających wysokiej rozdzielczości

15 PRZYKŁADY ZASTOSOWAŃ W AUTOMATYCE I ROBOTYCE

16 WYKRYWANIE ŻUŻLA Wersja 1: Żużel pojawia się na końcu spustu. Kiedy się pojawi kadź musi zostać cofnięta do pionu. Wersja 2: Podczas przewożenia pomiędzy zbiornikami (np. w cygarach) żużel zawsze zalega w stali. Kiedy pojawi się czysty metal zbiornik musi być cofnięty.

Wersja 2: Podczas przewożenia pomiędzy zbiornikami (np.

17 NISZCZARKI ZŁOMU Schemat Lustro FLIR Ciepła para Niszczarka (Obrotowy cylinder) Niszczarka

18 PRECYZYJNE OPORNIKI

19 KALANDROWANIE TWORZYW Rollers PVC film Estrusion Calendering Raccolta

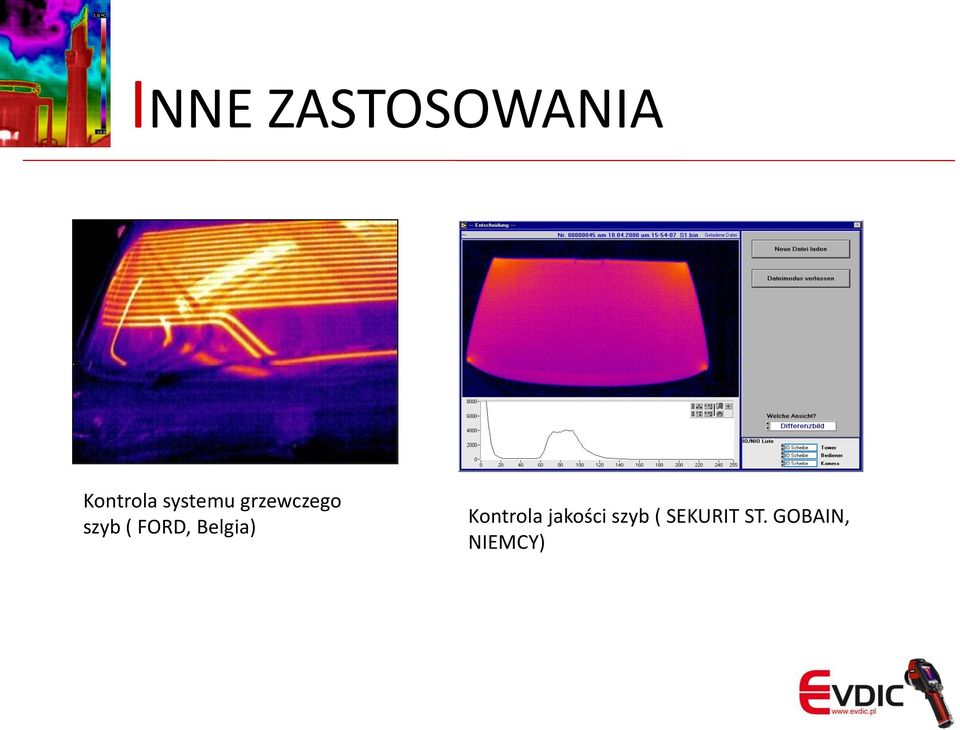

20 INNE ZASTOSOWANIA Kontrola systemu grzewczego szyb ( FORD, Belgia) Kontrola jakości szyb ( SEKURIT ST. GOBAIN, NIEMCY)

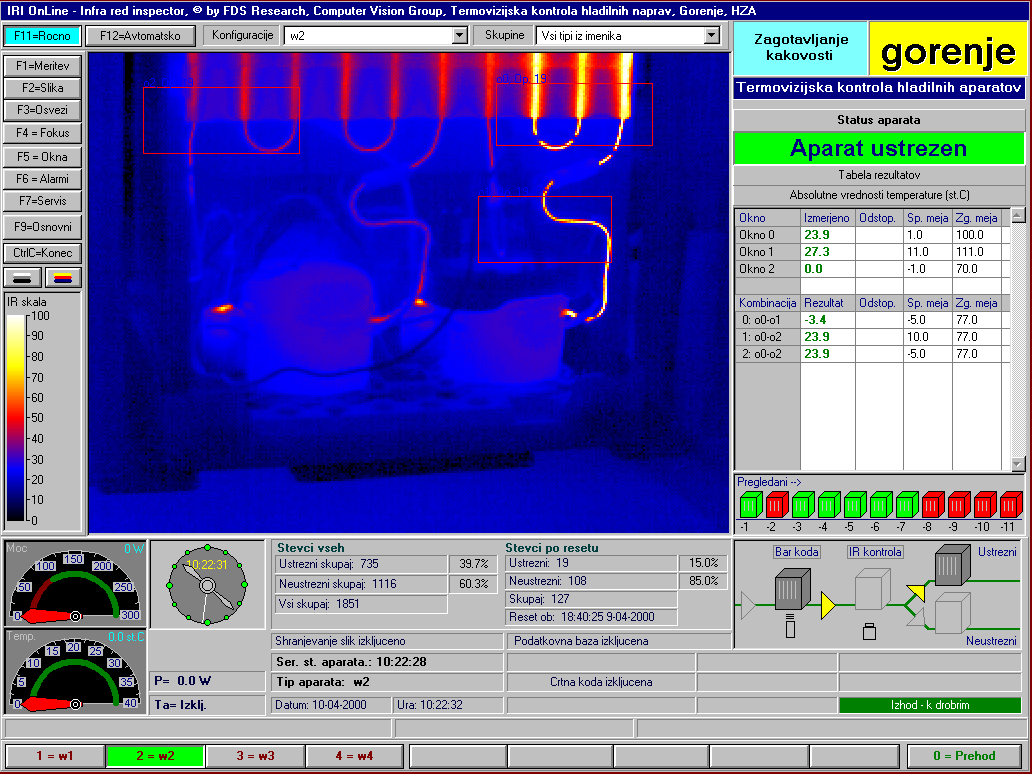

21 INNE ZASTOSOWANIA Kontrola jakości płyt PCB LUCENT TECHNOLOGIES (USA) Testowanie lodówek GORENJE (Słowenia), ARCELIK (Turcja), PEG-Profilo Bosh

22 POZOSTAŁE ZASTOSOWANIA Instalacje elektryczne 70,2 C Budownictwo Pozostałe zastosowania 50 Wykrywanie wadliwych połączeń kabli 19,0 C Badanie przegród budowlanych Piece, kotły, silniki Wykrywanie uszkodzonych i przeciążonych komponentów Badanie instalacji wodnokanalizacyjnych. Motoryzacja Weterynaria T.max: 140 C Punkt: 113 C Punkt 2: 68 C 135,0 C ,0 C Kontrola przed i po naprawie instalacji Kontrola ogrzewania podłogowego Rurociągi Archiwizacja stanu sieci i urządzeń Sprawdzanie izolacji Przeciw wilgociowych Jakość montażu okien Monitoring Kominy ZAS YS 23,6 C ,2 C 5

23 Dziękuję za uwagę
