1 Raport z termowizji ELEKO Krzysztof Łakomy Ul. Kołodzieja Poznań NIP: stycznia 2013

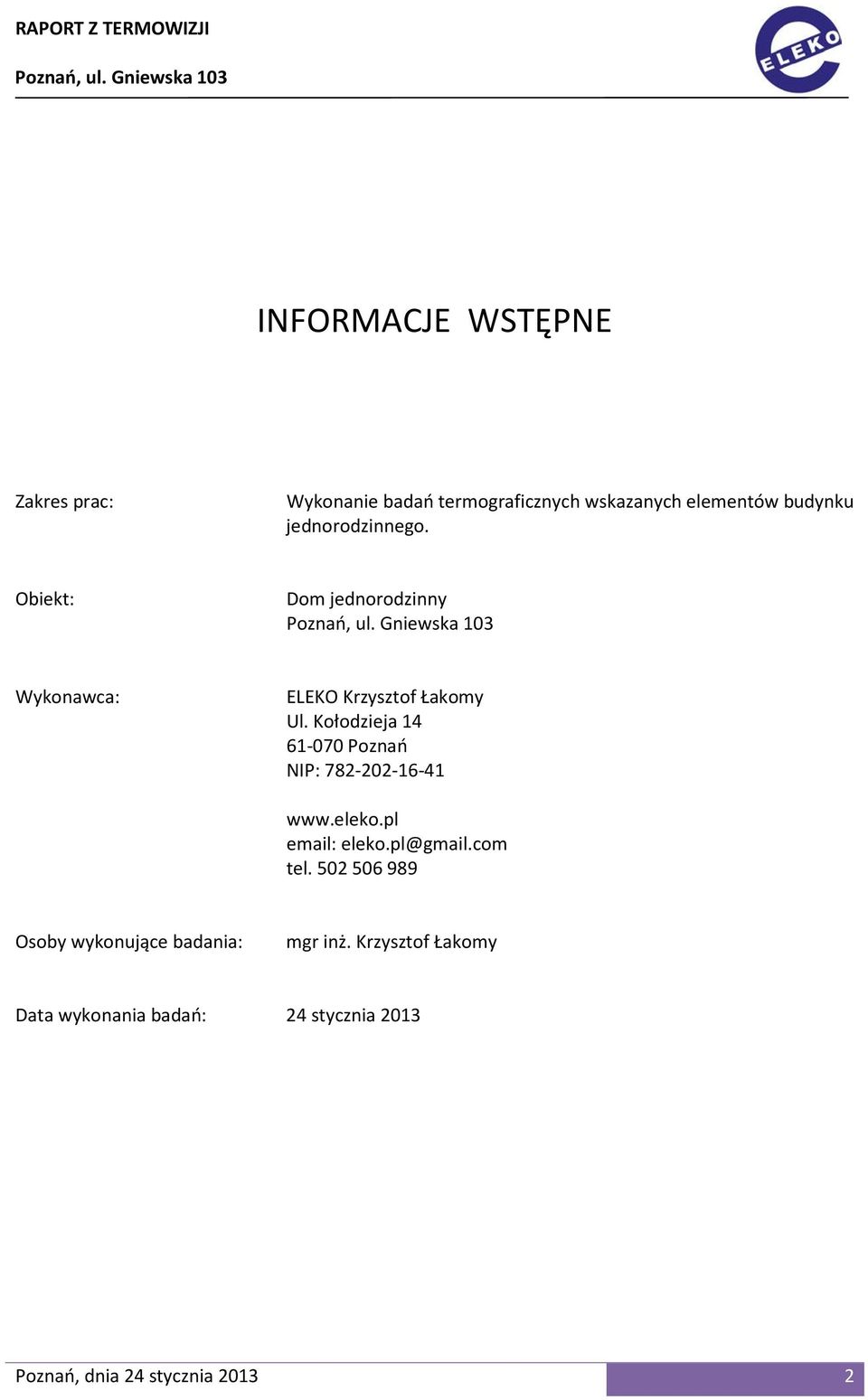

2 INFORMACJE WSTĘPNE Zakres prac: Wykonanie badań termograficznych wskazanych elementów budynku jednorodzinnego. Obiekt: Dom jednorodzinny Wykonawca: ELEKO Krzysztof Łakomy Ul. Kołodzieja Poznań NIP: tel Osoby wykonujące badania: mgr inż. Krzysztof Łakomy Data wykonania badań: 24 stycznia 2013 Poznań, dnia 24 stycznia

3 O TERMOWIZJI Termowizja (zwana również termografią lub zobrazowaniem termicznym) jest dziedziną techniki zajmującą się detekcją, rejestracją, przetwarzaniem i wizualizacją niewidzialnego promieniowania podczerwonego. Jest to proces obrazowania w rozszerzonym paśmie średniej podczerwieni gdzie długość fali mieści się w zakresie od 0,9 do 14 µm. Najczęściej wykorzystuje się jednak przedziały długości fal od 3 do 5 µm lub od 8 do 13 µm. Proces ten pozwala na rejestrację promieniowania cieplnego emitowanego przez ciała fizyczne w przedziale temperatur spotykanych w warunkach codziennych oraz na dokładny pomiar temperatury tych obiektów. Obraz wynikowy (w odcieniach szarości lub kolorowy) jest dokładnym odwzorowaniem temperatury na powierzchni badanego obiektu i nazywany jest termogramem. Technika termowizyjna, uważana jest obecnie za najbardziej atrakcyjną metodę pomiaru temperatury na odległość dla wojska, badań naukowych, przemysłu, energetyki, budownictwa, medycyny i wielu innych dziedzin. Automatyka występuje w ogromnej ilości zakładów przemysłowych i jest jej ich nieodzownym elementem. W wielkich zakładach produkcyjnych zautomatyzowana jest większość procesów produkcyjnych. W takim natłoku urządzeń występują różnych gabarytów silniki, pompy, siłowniki, istnieje ogromna ilość połączeń mechanicznych. Wszystkie te elementy emitują ciepło, które zobrazować można przy pomocy termowizji. Metoda ta staje się niezastąpiona w diagnostyce szeroko pojętej automatyce przemysłowej. Możliwości zastosowania technologii termowizyjnej w automatyce jest wiele, ze względu na mnogość urządzeń występujących w układach automatyki. Zastosowanie tej metody pozwala na znaczne obniżenie kosztów eksploatacji maszyn i urządzeń, gdyż jest metodą pozwalającą na wczesne wykrywanie awarii. Badanie zjawisk cieplnych jakie zaobserwować można podczas pracy maszyn skupia się głównie na badaniu maszyn wirujących. Badania te już dawno zostały uznane jako bardzo przydatne dla oceny poprawności działania maszyn. Obrazy termalne mogą być bogatym źródłem informacji o stanie technicznym maszyny. Elektronergetyka jest jednym z głównych obszarów zastosowań termowizji. Jej zalety można zaobserwować praktycznie w całym ciągu usług energetycznych począwszy od jej produkcji a skończywszy na poszczególnych odbiorcach. Metoda diagnostyki termowizyjnej jest najlepszą metodą w energetyce, głównie dlatego, że jest zdalna i nie wymaga wyłączenia poszczególnych elementów systemu energetycznego, mało tego konieczna jest praca tych elementów w celu wykrycia wady. Jak każdy elektryk czy elektroenergetyk wie, że wadą złącza jest podwyższona rezystancja, która podczas przepływu prądu powoduje podwyższenie temperatury. Co więcej, w liniach przesyłowych występują napięcia rzędu kilkuset kilowoltów oraz płynie prąd rzędu kilkuset amperów, nie ma więc innej możliwości badania tych linii w czasie pracy niż metodą termowizyjną. Zakres zastosowań termowizji jest ogromny. Co ciekawe, lepiej znane są przykłady zastosowań termografii w badaniu kosmosu, medycynie lub wojsku niż w życiu codziennym, w naszej pracy lub w domu. Termografia ma zastosowanie wszędzie tam gdzie występowanie różnych nieprawidłowości maszyn, urządzeń lub budynków mogą objawić się zmianą rozkładu temperatur na ich powierzchni. Poznań, dnia 24 stycznia

4 Do urządzeń / obiektów w których termowizja ma zastosowanie zaliczyć można m.in.: maszyny elektryczne, (transformatory, generatory, silniki) kable, przewody elektryczne, linie przesyłowe, trakcje stacje rozdzielcze wysokiego, średniego i niskiego napięcia urządzenia i układy automatyki przemysłowej elementy składowe oraz całe linie produkcyjne urządzenia energetyczne (kotły, piece, wymienniki ciepła) urządzenia pompowe, mechanika, łożyska wykrywanie usterek ogrzewania podłogowego izolacja termiczna rurociągów, badanie szczelności wykrywanie samozapłonów hałd węglowych ocena jakości wykonania izolacji termicznych budynków (docieplanie) i wiele innych... URZĄDZENIE POMIAROWE Badania wykonano przy pomocy nowoczesnej kamery termowizyjnej amerykańskiej firmy Fluke model Ti25. Ta wysokiej klasy w pełni radiometryczna kamera, dostosowana do pracy w trudnych warunkach, jest idealna do rozwiązywania problemów w instalacjach elektrycznych, urządzeniach elektromechanicznych, urządzeniach grzewczych, wentylacyjnych, klimatyzacyjnych i innych. Urządzenie to ma wbudowany detektor w postaci niechłodzonej matrycy mikrobolometrycznej, która pozwala pomierzyć temperaturę z dokładnością poniżej 0,1 C. Kamera ta zapewnia czyste, dokładne obrazy, niezbędne do szybkiej identyfikacji problemów. Poznań, dnia 24 stycznia

5 Zdjęcia z badań elewacje zewnętrzne Poznań, dnia 24 stycznia

6 Poznań, dnia 24 stycznia

7 Poznań, dnia 24 stycznia

8 Poznań, dnia 24 stycznia

9 Poznań, dnia 24 stycznia

10 Poznań, dnia 24 stycznia

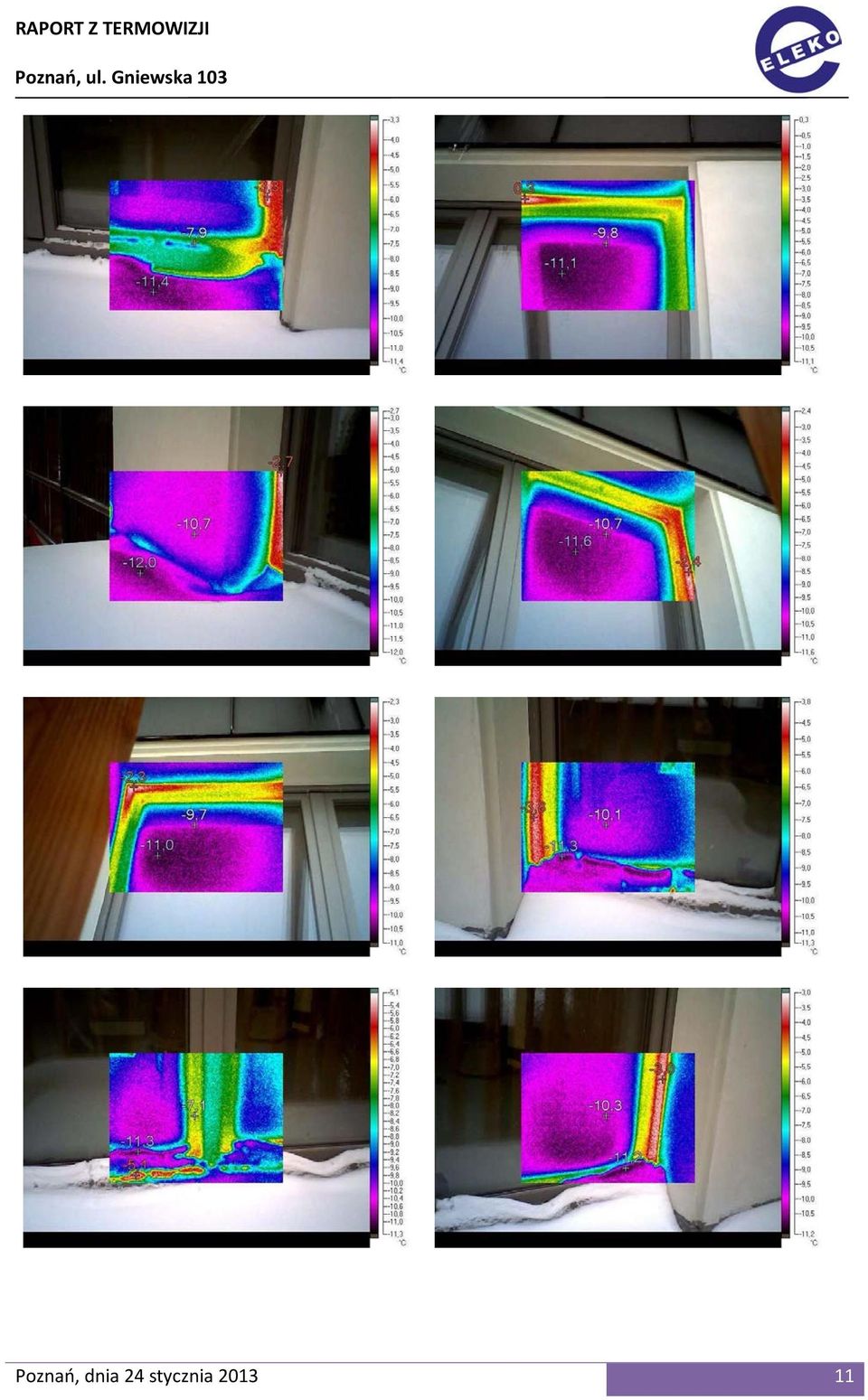

11 Poznań, dnia 24 stycznia

12 Poznań, dnia 24 stycznia

13 Zdjęcia z badań pomieszczenia parteru Poznań, dnia 24 stycznia

14 Poznań, dnia 24 stycznia

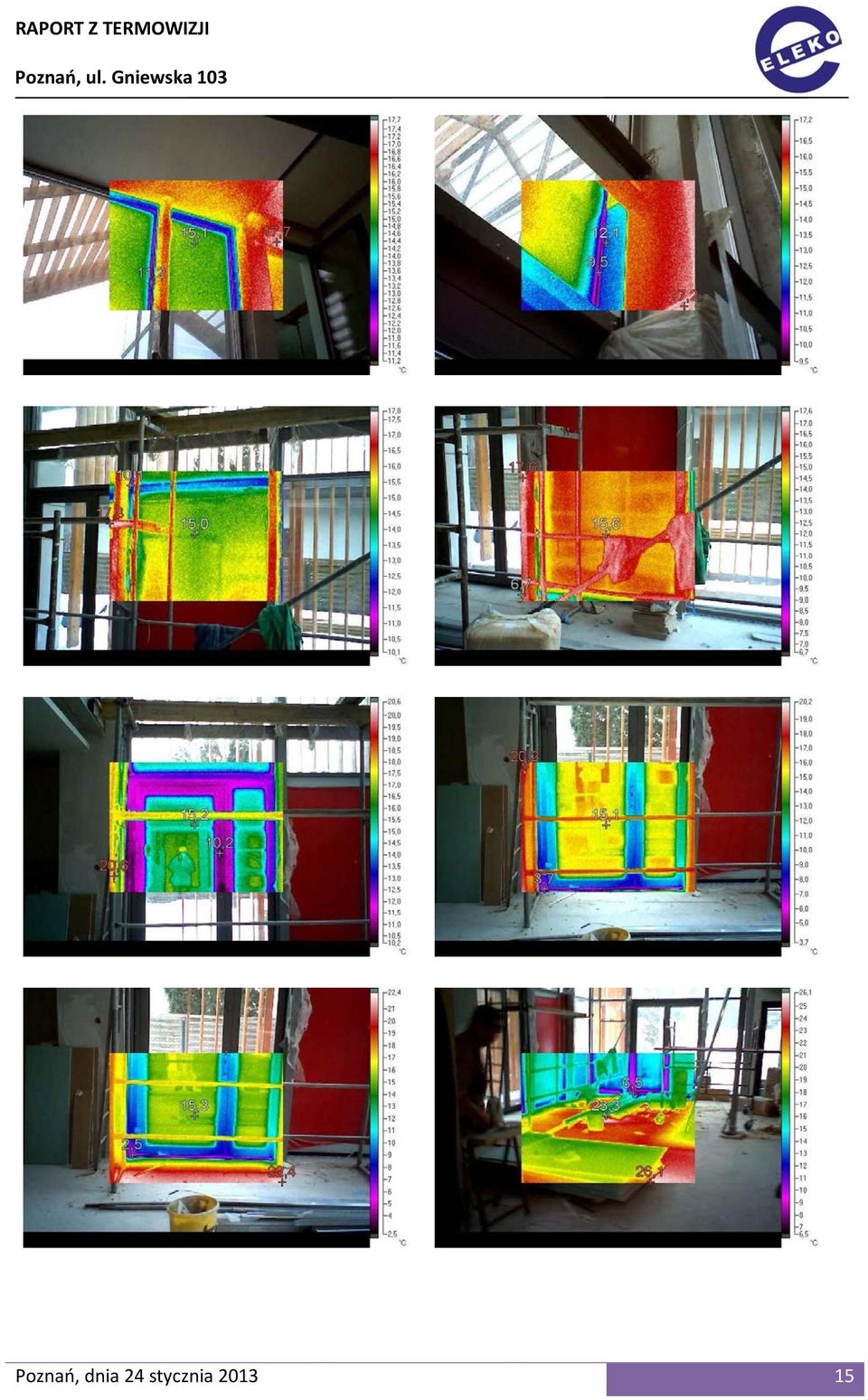

15 Poznań, dnia 24 stycznia

16 Poznań, dnia 24 stycznia

17 Poznań, dnia 24 stycznia

18 Zdjęcia z badań - piętro Poznań, dnia 24 stycznia

19 Poznań, dnia 24 stycznia

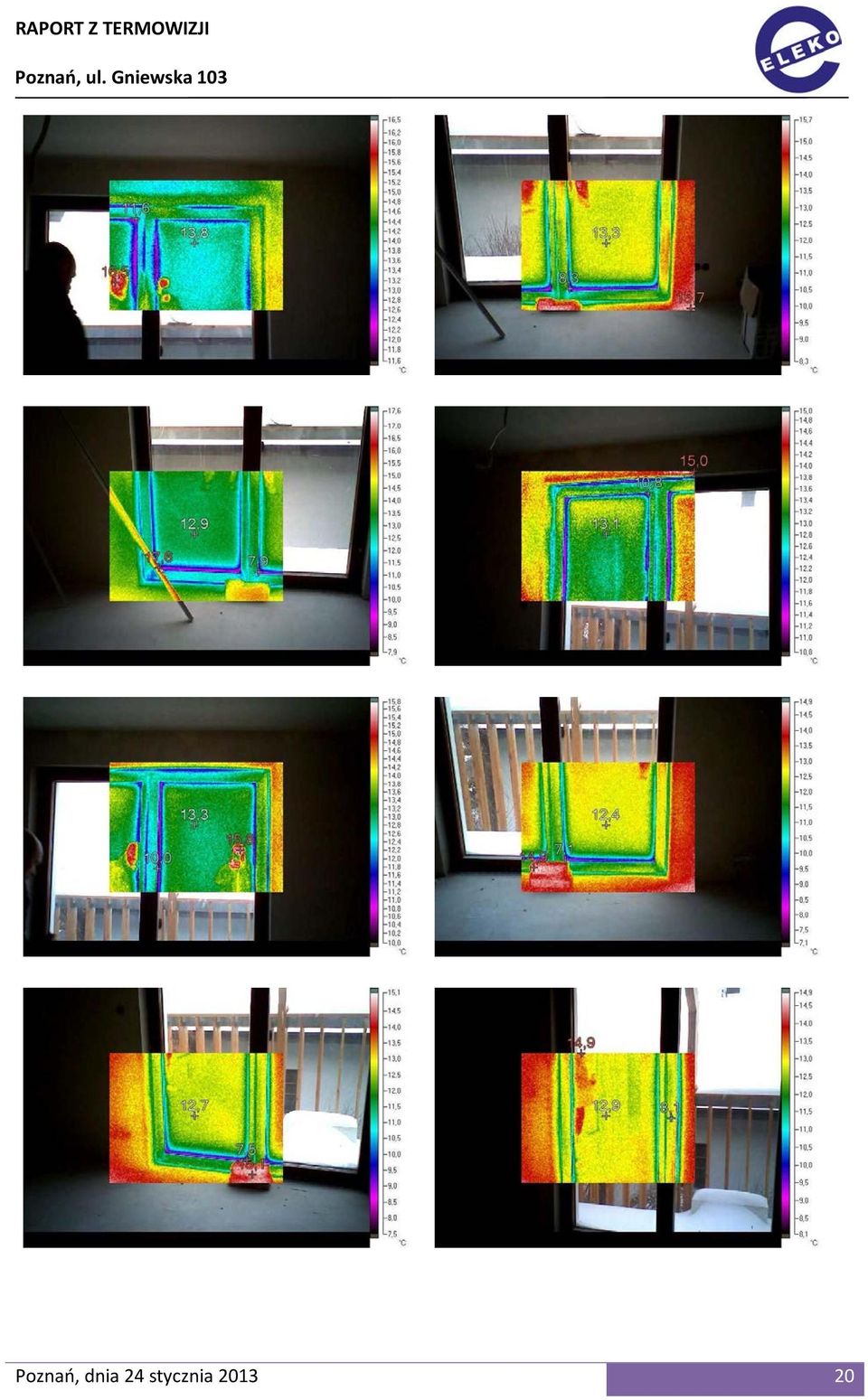

20 Poznań, dnia 24 stycznia

21 Poznań, dnia 24 stycznia

22 Poznań, dnia 24 stycznia

23 Opis interpretacyjny do zdjęć Podczas badań temperatura zewnętrzna wynosiła około -9 stopni Celsjusza. Badane były elewacje zewnętrzne, powierzchnie ścian, sufitów oraz stolarka okienna i drzwiowa. Na elewacji zewnętrznej stwierdzono ubytki pod dachem na frontowej ścianie budynku (od ulicy), na drzwiach wejściowych bocznych do garażu (na futrynie) oraz w kilku punktach konstrukcyjnych. Stwierdzono również w kilku przypadkach podwyższoną lekko temperaturą na czynnym skrzydle drzwi tarasowych i balkonowych. Na elewacji południowej, w szczycie elewacji ogrodu zimowego występuje duży ubytek ciepła spowodowany brakiem izolacji cieplej od wewnątrz (w trakcie realizacji). Badanie stolarki okiennej i drzwiowej badana od wewnątrz wykazało, że część okien jest niewyregulowana gdyż skrzydło okna nieprawidłowo dociska do ramy okiennej. Na drzwiach wejściowych w lewym dolnym rogu (od strony zawiasu) stwierdzono nieszczelność temperatury w tym miejscu są bardzo niskie. Poza tym, badana stolarka okienna ma bardzo dobre parametry cieplne. Badaniom poddane zostały również ogrzewane ściany w salonie. Badanie wykazało iż część obwodów jest wyłączona lub wadliwa. Poznań, dnia 24 stycznia
