Audyty termowizyjne w przemyśle. Paweł Rutkowski

Wielkość: px

Rozpocząć pokaz od strony:

Download "Audyty termowizyjne w przemyśle. Paweł Rutkowski"

Ewa Małecka
8 lat temu
Przeglądów:

1 Audyty termowizyjne w przemyśle Paweł Rutkowski 11/2/2010

2 EFEKTYWNOŚĆ Produkować więcej w krótszym czasie za mniejsze pieniądze Bardziej opomiarowana produkcja Nowocześniejsza technologia Większa automatyzacja Mniejsze koszty wytwarzania 11/2/2010 2

produkcja Nowocześniejsza technologia Większa

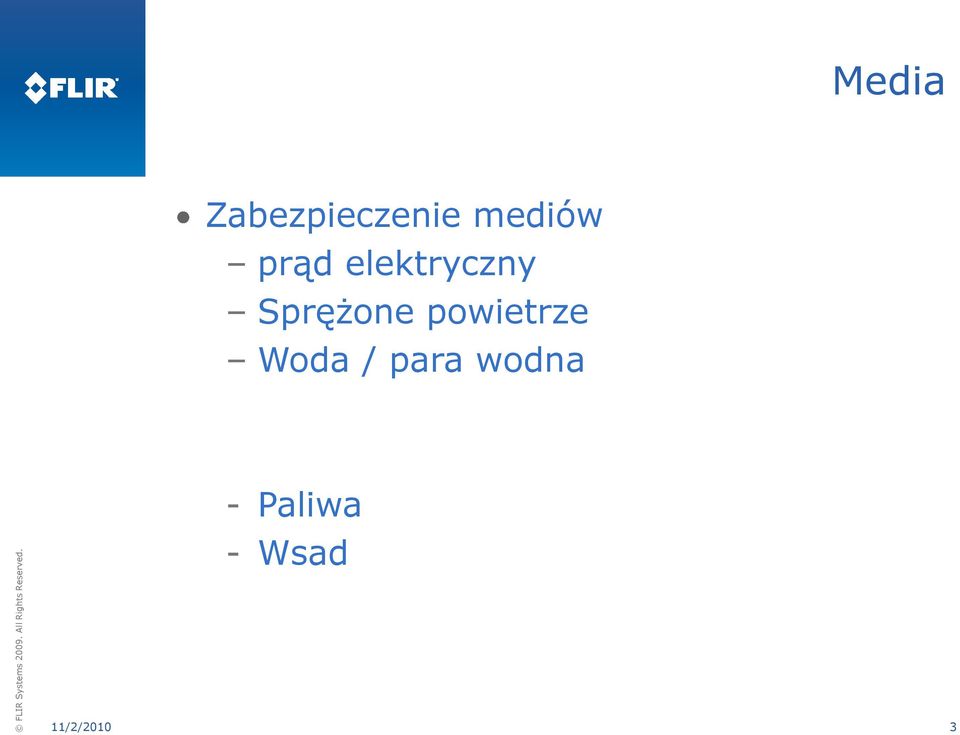

3 Media Zabezpieczenie mediów prąd elektryczny Sprężone powietrze Woda / para wodna - Paliwa - Wsad 11/2/2010 3

4 Monitoring/Pomiary/Audyty Świat potrzebuje więcej energii Wydajemy miliardy dolarów na energię, która jest niewykorzystywana Nieuzasadnione straty są nie do przyjęcia Maleje samowystarczalność energetyczna Polski w 1975r ok. 213% Dziś ok. 80% W 2020 ok. 60% Duże awarie to nie brak energii ale stan sieci. W Holandii, Francji czy UK roczny łączny czas przerw awaryjnych na odbiorcę to ok min. W Polsce dopuszczalny okres to 48 godzin (odbiorcy IV i V kl) (dr hab. Jerzy Kulczycki, Energia Elektryczna 10/2008) Maleją straty ale rośnie ich koszt bo rośnie cena mediów 11/2/2010 4

60% Duże awarie to nie brak energii ale stan sieci. W Holandii, Francji czy UK roczny łączny czas przerw awaryjnych na odbiorcę to ok. 30-70 min.

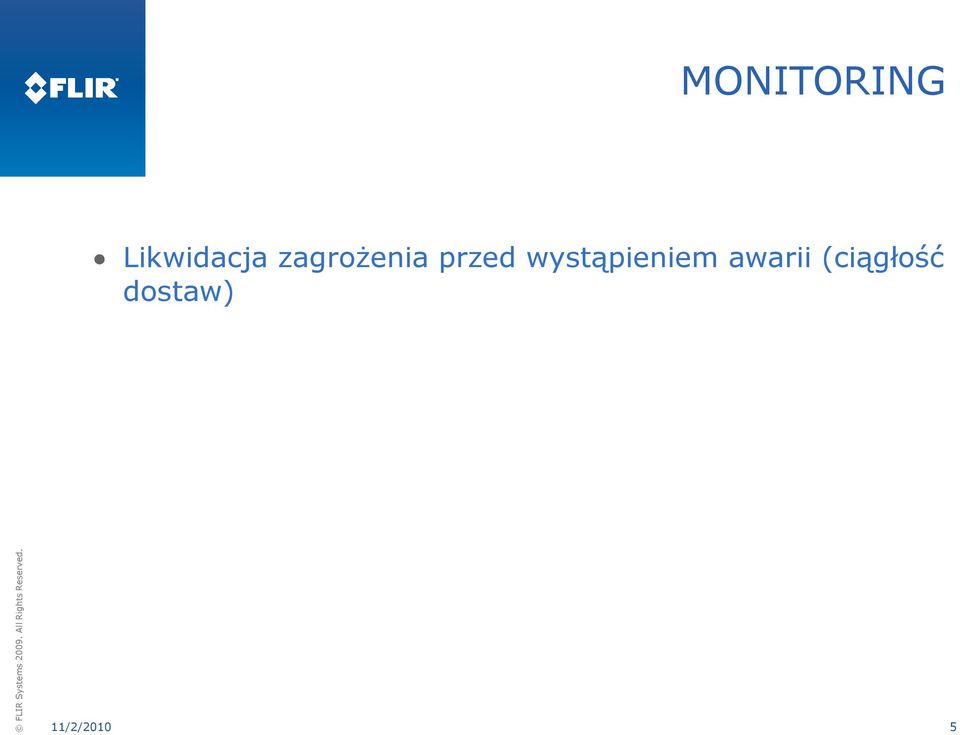

5 MONITORING Likwidacja zagrożenia przed wystąpieniem awarii (ciągłość dostaw) 11/2/2010 5

6 Tak widzi to kamera termowizyjna 65 C 14 C 11/2/2010 6

7 MONITORING Likwidacja zagrożenia przed wystąpieniem awarii (ciągłość dostaw) Zmniejszamy straty (ppoż) 11/2/2010 7

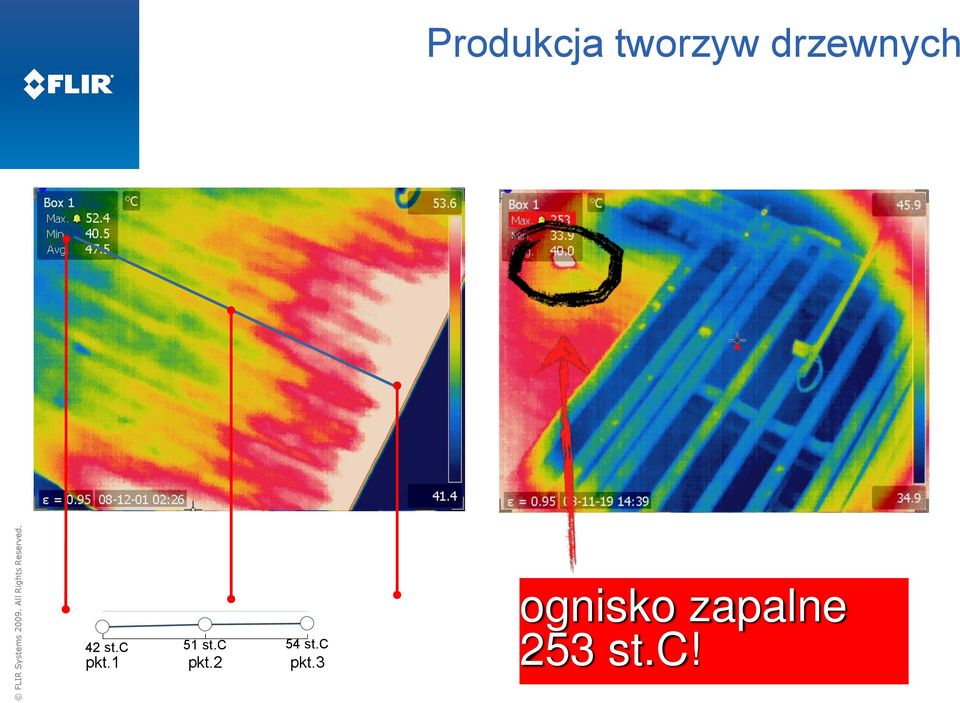

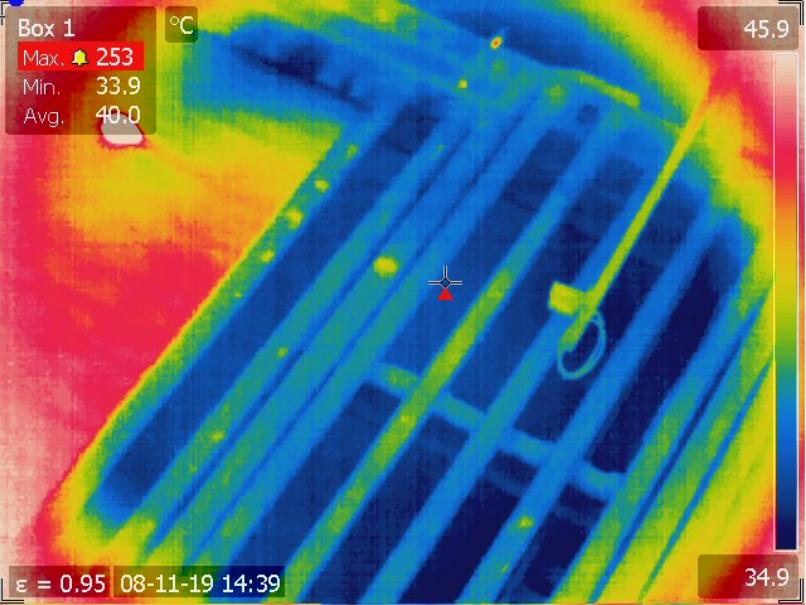

8 Produkcja tworzyw drzewnych 42 st.c 51 st.c 54 st.c pkt.1 pkt.2 pkt.3 ognisko zapalne 253 st.c!

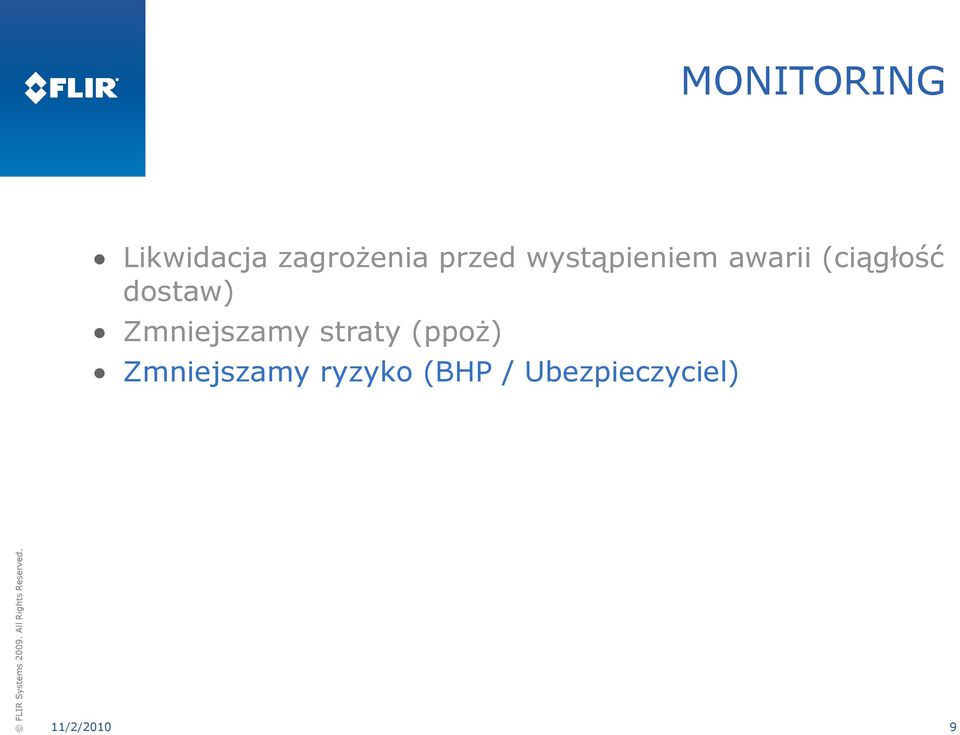

9 MONITORING Likwidacja zagrożenia przed wystąpieniem awarii (ciągłość dostaw) Zmniejszamy straty (ppoż) Zmniejszamy ryzyko (BHP / Ubezpieczyciel) 11/2/2010 9

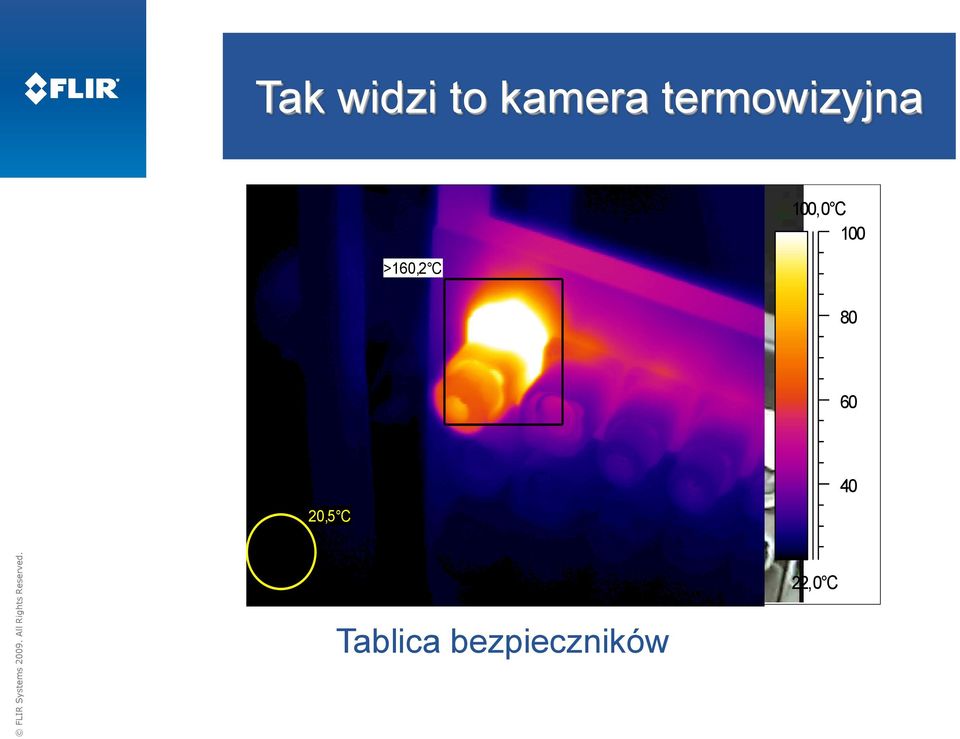

10 Instalacja Tak widzi to w kamera paśmie termowizyjna widzialnym >160,2 C 100,0 C ,5 C 40 22,0 C Tablica bezpieczników

11 MONITORING Likwidacja zagrożenia przed wystąpieniem awarii (ciągłość dostaw) Zmniejszamy straty (ppoż) Zmniejszamy ryzyko (BHP / Ubezpieczyciel) Optymalizujemy koszty (dłuższy okres między remontowy) 11/2/

Zmniejszamy ryzyko (BHP / Ubezpieczyciel)

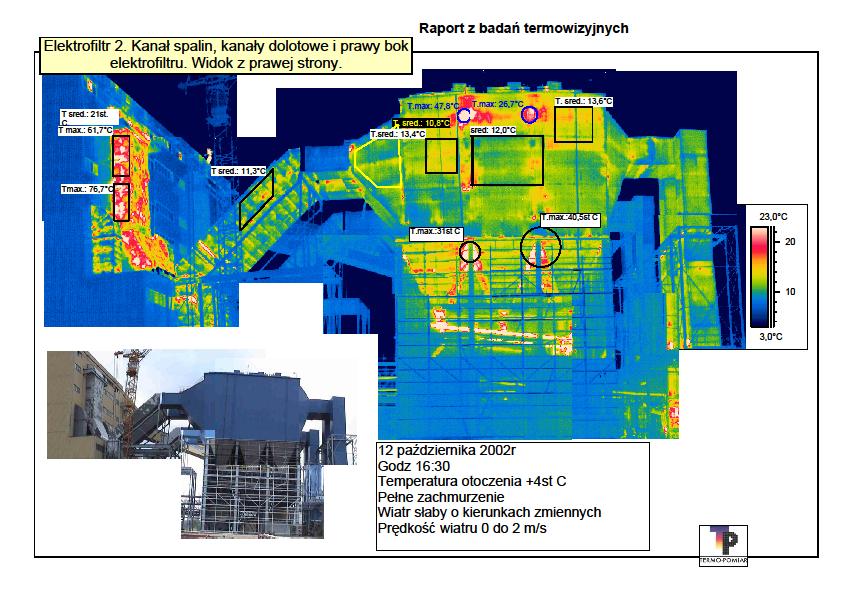

12 Elektrofiltr 11/2/

13 MONITORING Likwidacja zagrożenia przed wystąpieniem awarii (ciągłość dostaw) Zmniejszamy straty (ppoż) Zmniejszamy ryzyko (BHP / Ubezpieczyciel) Optymalizujemy koszty (dłuższy okres między remontowy) Zmniejszamy koszty (egzekucja warunków gwarancji) 11/2/

(BHP / Ubezpieczyciel) Optymalizujemy koszty (dłuższy okres

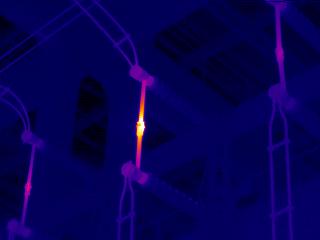

14 Odłączniki nożowe /2/

15 MONITORING Likwidacja zagrożenia przed wystąpieniem awarii (ciągłość dostaw) Zmniejszamy straty (ppoż) Zmniejszamy ryzyko (BHP / Ubezpieczyciel) Optymalizujemy koszty (dłuższy okres między remontowy) Zmniejszamy koszty (egzekucja warunków gwarancji) Zmniejszamy koszty (kontrola jakości) 11/2/

Ubezpieczyciel) Optymalizujemy koszty (dłuższy okres między remontowy)

16 Małgorzata Nowak-Gajewska, Andrzej Kania, PSE Południe Odgromniki metoda uzupełniająca / Ograniczniki przepięć podstawowa >1000 obiektów do wymiany! 11/2/

17 Małgorzata Nowak-Gajewska, Andrzej Kania, PSE Południe 11/2/

18 Wzrost produkcji kamer pomiarowych

19 Składy surowców 11/2/

20 11/2/

21 /2/ Łożyska

22 instalacja w świetle widzialnym Kable NN

23 Tak Widzi to kamera termowizyjna 65,0 C T.max przewodów: 70,8 C 60 T.max.: 73,4 C AR01: 41,3 C 50 T.max: 65,7 C ,0 C

24 Tak Instalacja widzi to w kamera świetle termowizyjna widzialnym T,max.: 89,7 C 100,0 C 100 T.max.: 108,5 C Szafa sterowania wentylacją 33,0 C 40

25 Instalacja Tak widzi to w kamera paśmie termowizyjna widzialnym T.max.: 77,2 C 70,0 C T.otocz.: 19,9 C 18,0 C 20 Rozdzielnia SN głowica kabla olejowego

26 Tak widzi to kamera termowizyjna 22,4 C 94 C 11/2/

27 Tak widzi to kamera termowizyjna Most szynowy nad generatorem Ok. 130 C 11/2/

28 Tak widzi to kamera termowizyjna Szynoprzewody 70 C 24 C 11/2/2010

29 Tak widzi to kamera termowizyjna 96.4 F F 82.4 F F 11/2/

30 Tak widzi to kamera termowizyjna Podejrzenie wymagające weryfikacji z dokumentacją 11/2/

31 Tak widzi to kamera termowizyjna 70 C 11/2/ C

32 Badanie kotła Temp powierzchni max 50 C dla Tatm <40 C (PN-77/M34030) 11/2/

33 Instalacja w paśmie widzialnym Tak widzi to kamera termowizyjna 135,0 C T.max: 140 C Punkt: 113 C Punkt 2: 68 C ,0 C Kocioł wada izolacji

34 Instalacja w paśmie widzialnym Tak widzi to kamera termowizyjna 10,0 C 10 T.max.: 13,8 C T.max: 13,9 C 8 T.sred pow. parociagu: 6,6 C T.max podpory: 60,4 C 6 T.powierzchni trawy: 4,3 C T. powierzchni gruntu (trawa): 3,5 C 4 2 1,0 C Rurociągi - izolacja

35 Rurociąg rozprowadzenie ciepła 11/2/

36 Rurociąg rozprowadzenie ciepła 11/2/

37 Instalacja w paśmie widzialnym Tak widzi to kamera termowizyjna ZASYS

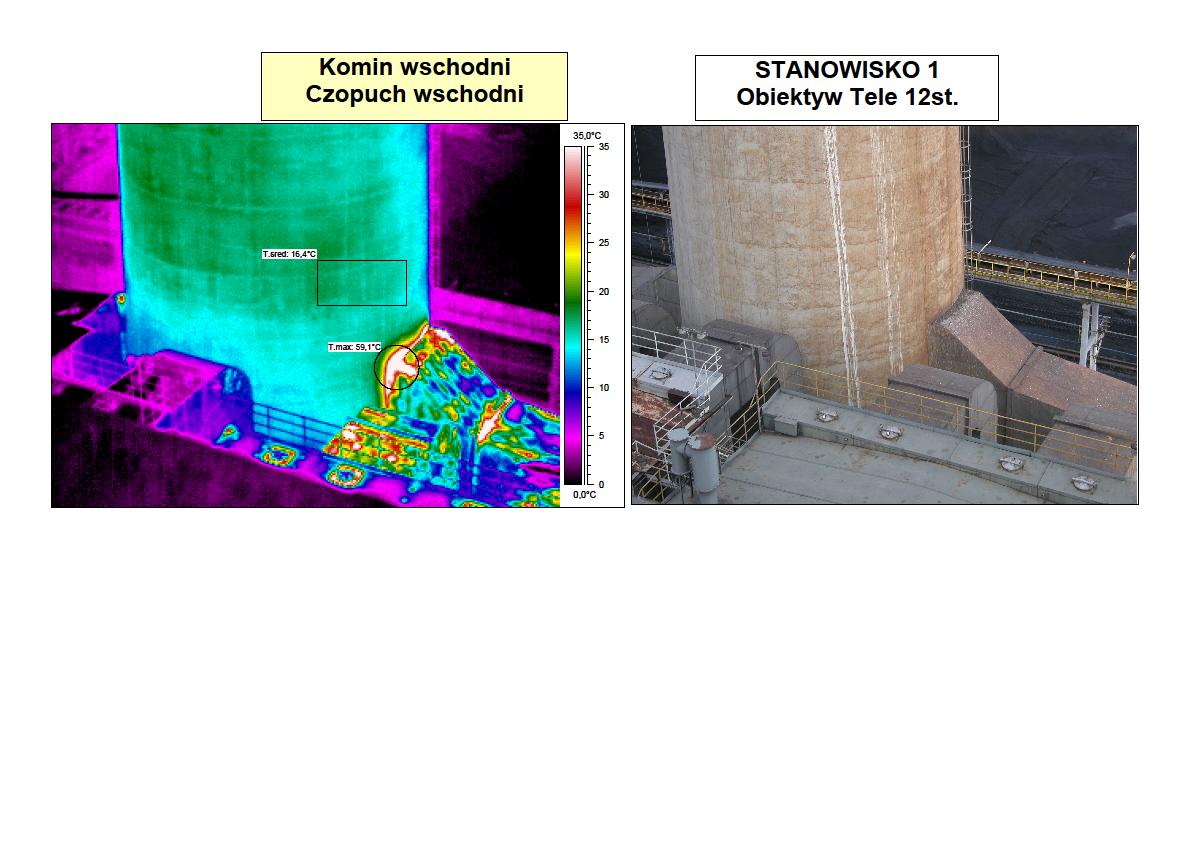

38 Badanie komina 11/2/

39 Tak widzi to kamera termowizyjna Większość silników pracując trwale 10K ponad temperaturę pracy tracą połowę żywotności 11/2/

Łożyska *>133.3 F 130.0 120.0 110.0 100.0 90.0 80.

0 AR01: 67.2 F 57.8 F 55 50 45 40 35 34.7 F 130.0 120.

40 Łożyska *>133.3 F *<30.5 F *>141.2 F AR01: 67.2 F 57.8 F F Hot Spot /2/ *<63.7 F

Kompresory *>65.0 C 65.0 60.0 55.0 50.0 45.0 40.

41 Kompresory *>65.0 C *<9.7 C 11/2/

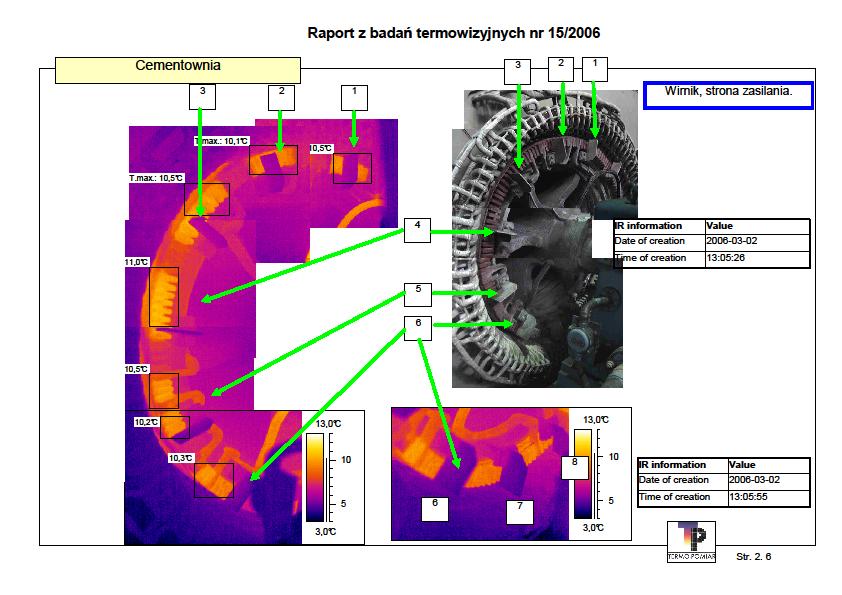

42 Badanie stojana 11/2/

43 Badanie stojana 11/2/

44 Wymienniki ciepła 78.8 F SP02: 58.7 F SP03: 74.4 F F 11/2/

45 Wymienniki ciepła 11/2/

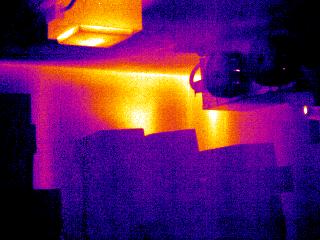

46 Obraz Kamera dzienny termowizyjna chłodni 11/2/

47 Płyta g-k na ścianie

48 Infiltracja

49 Termowizja Metoda bezkontaktowa (bezpieczna) Można zastosować po pełnym obciążeniem (stan faktyczny) Optyczna (obraz wart 1000 słów) Tania: 1500 do Euro (samochód Prezesa) CIEPŁO JEST WSZĘDZIE!
