1 Instrukcja obsługi Konwerter RS232 na 4xRS485 / 2xRS422 Copyright CELMR sp.j. 1 io_ada1044h_v3.18

2 Spis treści 1. INFORMCJE OGÓLNE INFORMCJE GWRNCYJNE OGÓLNE WRUNKI EZPIECZNEGO UŻYTKOWNI OZNCZENIE CE OCHRON ŚRODOWISK SERWIS I KONSERWCJ ZWRTOŚĆ OPKOWNI INFORMCJE O PRODUKCIE WŁŚCIWOŚCI OPIS KONWERSJ SYGNŁÓW TX i RX STRUKTUR IZOLCJI INSTLCJ MONTŻ PODŁĄCZNIE URZĄDZEŃ Z INTERFEJSEM RS PODŁĄCZENIE URZĄDZENI Z PORTEM RS232 TYPU DTE (KOMPUTER) PODŁĄCZENIE URZĄDZENI Z PORTEM RS232 TYPU DCE (MODEM) PODŁĄCZENIE DO MGISTRLI RS485/RS POŁĄCZENIE TYPU GWIZD DL 4PRZEWODOWEJ MGISTRLI RS POŁĄCZENIE TYPU GWIZD DL 2PRZEWODOWEJ MGISTRLI RS POŁĄCZENIE TYPY GWIZD DL URZĄDZEŃ Z INTERFEJSEM RS ŁĄCZENIE ZCISKÓW PODŁĄCZENIE REZYSTNCJI KOŃCOWEJ PODŁĄCZENIE ZSILNI KONFIGURCJ USTWIENI TRYU PRCY USTWIENI TYPU I LICZY PORTÓW WYJŚCIOWYCH RS USTWIENI FRYCZNE URUCHOMIENIE OPIS DIOD SYGNLIZCYJNYCH USUWNIE PROLEMÓW INTERFEJS RS232 OPIS PINÓW ZŁĄCZ DSU9F WERSJE WYKONNI DNE TECHNICZNE

3 1. INFORMCJE OGÓLNE Dziękujemy Państwu za zamówienie produktu Firmy CELMR. Produkt ten został gruntownie sprawdzony, przetestowany i jest objęty dwuletnią gwarancją na części i działanie. Jeżeli wynikną jakieś problemy, czy też pytania podczas instalacji lub używania tego produktu, prosimy o niezwłoczny kontakt z Informacja Techniczną pod numerem INFORMCJE GWRNCYJNE Firma CELMR udziela dwuletniej gwarancji na konwerter.gwarancja nie pokrywa uszkodzeń powstałych z niewłaściwego użytkowania, zużycia lub nieautoryzowanych zmian. Jeżeli produkt nie działa zgodnie z instrukcją, będzie naprawiony pod warunkiem dostarczenia urządzenia do Firmy CELMR z opłaconym transportem i ubezpieczeniem. Firma CELMR pod żadnym warunkiem nie będzie odpowiadać za uszkodzenia wynikłe z niewłaściwego używania produktu czy na skutek przyczyn losowych: wyładowanie atmosferyczne, powódź, pożar itp. Firma CELMR nie ponosi żadnej odpowiedzialności za powstałe uszkodzenia i straty w tym: utratę zysków, utratę danych, straty pieniężne wynikłe z użytkowania lub niemożności użytkowania tego produktu. Firma CELMR w specyficznych przypadkach cofnie wszystkie gwarancje, przy braku przestrzegania instrukcji obsługi i nie akceptowania warunków gwarancji przez użytkownika OGÓLNE WRUNKI EZPIECZNEGO UŻYTKOWNI Urządzenie należy montować w miejscu bezpiecznym i stabilnym (np. szafka elektroinstalacyjna), kabel zasilający powinien być tak ułożony, aby nie był narażony na deptanie, zaczepianie lub wyrywanie z obwodu zasilającego. Nie wolno stawiać urządzenia na mokrej powierzchni. Nie należy podłączać urządzenia do nieokreślonych źródeł zasilania, Nie należy uszkadzać lub zgniatać przewodów zasilających. Nie należy wykonywać podłączeń mokrymi rękami. Nie wolno przerabiać, otwierać albo dziurawić obudowy urządzenia! Nie wolno zanurzać urządzenia w wodzie ani żadnym innym płynie. Nie stawiać na urządzeniu źródeł otwartego ognia : świece, lampki oliwne itp. Całkowite wyłączenie z sieci zasilającej następuje dopiero po odłączeniu napięcia w obwodzie zasilającym. Nie należy przeprowadzać montażu lub demontażu urządzenia jeżeli jest włączone. Może to doprowadzić do zwarcia elektrycznego i uszkodzenia urządzenia. Urządzenie nie może być użyte do zastosowań,od których zależy życie i zdrowie ludzkie (np. medyczne) OZNCZENIE CE Symbol CE na urządzeniu firmy CELMR oznacza zgodność urządzenia z dyrektywą kompatybilności elektromagnetycznej EMC 2014/30/WE (Electromagnetic Compatibility Directive). Deklaracja zgodności jest dostępna przez kontakt z Serwisem Technicznym pod adresem serwis@celmar.pl lub telefonicznie pod numerem OCHRON ŚRODOWISK Znak ten na urządzeniu informuje o zakazie umieszczania zużytego urządzenia łącznie z innymi odpadami. Sprzęt należy przekazać do wyznaczonych punktów zajmujących się utylizacją. (Zgodnie z Ustawą o zużytym sprzęcie elektronicznym z dnia 29 lipca 2005) 1.5. SERWIS I KONSERWCJ Konwerter nie wymaga okresowej konserwacji. Informacja techniczna pod numerem: w godzinach od poniedziałku do piątku ZWRTOŚĆ OPKOWNI Konwerter dostarczany jest z: instrukcją obsługi, rezystorami terminującymi =120W, 4 szt. 2. INFORMCJE O PRODUKCIE 2.1. WŁŚCIWOŚCI Praca na magistrali 2 lub 4 przewodowej w trybie punkpunkt i wielopunktowym, Możliwość tworzenia topologi gwiazdy na magistrali RS485, Konwersja sygnałów TX, RX RS232 na standard RS485/RS422, Cztery porty dwuprzewodowe lub dwa porty RS485(4W) czteroprzewodowe konfigurowane mikroprzełącznikiem, Praca do 128 urządzeń na magistrali RS485, Prędkość transmisji danych do 230,4 kbps, utomatyczne sterowanie przepływem danych na magistrali RS485, Przeźroczystość dla wszystkich protokołów: MODUS, DNP, PROFIUS i inne, Dowolny format bajtu określony specyfikacją interfejsu RS232, Zasilanie zewnętrzne od 10 do 30 VDC stabilizowane o mocy min. 2W, Optoizolacja miedzy interfejsem RS232 a RS485/RS422 w torze sygnałowym 3kV=, Izolacja galwaniczna miedzy interfejsem RS232 a zasilaniem 1kV= lub 3kV=, Wbudowane zabezpieczenie przeciw zwarciowe i przeciwprzepięciowe na liniach interfejsu RS422/485. Połączenie skrętką o przekroju do 2.5 mm 2 przez złącza śrubowe, D9F do połączenie kablem interfejsu RS232 z komputerem PC, sterownikiem, kasą fiskalną, Obudowa zgodna ze standardem DIN do montażu w typowych szafkach elektroinstalacyjnych, Obudowa przystosowana do montażu na szynie zgodnej ze standardem DIN EN 50022, 3

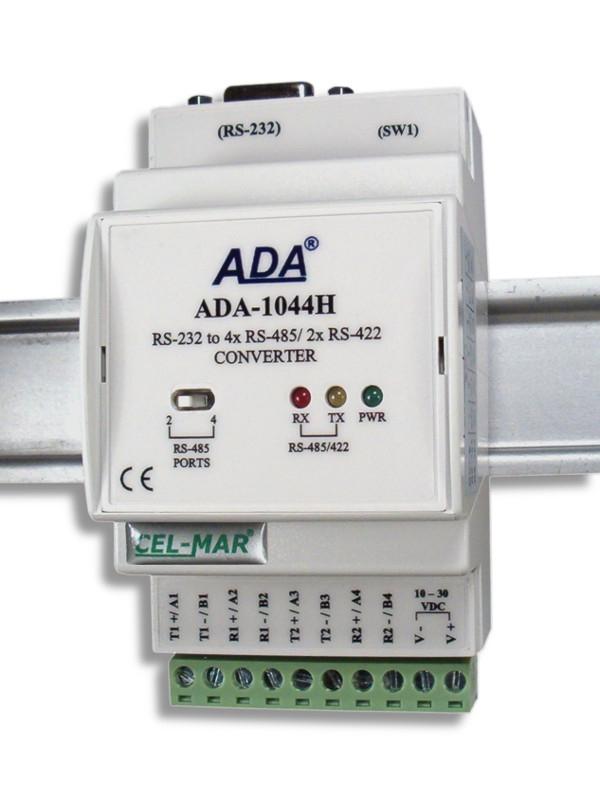

4 Rozmiar (obrys) obudowy (SZ x W x G) 53mm x 90mm x 62mm, 2.2. OPIS Konwerter jest urządzeniem służącym do zamiany standardu RS232 na RS485/RS422 oraz tworzenia topologi gwiazdy dla magistrali RS485 to znaczy, że od jednego konwertera możemy wyprowadzić promieniście dwa lub cztery odcinki 1200m magistrali RS485 bez ingerencji w format przesyłanych danych. posiada jeden port RS232 służący do podłączenia urządzenia MSTER (komputer PC, PLCMSTER) z interfejsem RS232 oraz cztery niezależne porty RS485 dla magistrali dwuprzewodowej lub dwa RS485/422 dla magistrali czteroprzewodowej. Przełączanie rodzaju portu 2przewodowy lub 4przewodowy dokonuje się przełącznikiem RS485 PORTS na panelu frontowym. Konwerter może służyć do komunikacji w topologii gwiazdy z oddalonymi od siebie urządzeniami znajdującymi się w różnych lokalizacjach, gdzie prowadzenie magistrali RS485 w topologi łańcucha jest utrudnione lub niemożliwe. Do portów RS485 można podłączyć 64 urządzenia w przypadku magistrali RS485 4 przewodowej, 128 urządzeń w przypadku magistrali RS485 2przewodowej lub 2 adresowalne urządzenia z interfejsem RS422. Konwerter nie wymaga do swego działania zasilania z portu RS232, wspiera asynchroniczną transmisję danych RS232 z szybkością do 230,4 kbps przez jedną, dwie lub cztery pary skrętek interfejsu RS485/RS422. wyposażony jest w żeńskie złącze D9 do podłączenia interfejsu RS232 oraz w listwę zacisków śrubowych dla skrętkowych połączeń magistrali RS485/RS422 i zasilania. D9F interfejsu RS232 w konwerterze wykonane jest jako DCE co pozwala na podłączenie konwertera z innym urządzeniem wyposażonym w RS232 za pomocą kabla przedłużacza RS232 (typowy kabel do podłączenia modemu) bez wykonywania przeplotu Tx z Rx, RTS z CTS, DTR z DSR. Do działania konwerter wykorzystuje sygnały Rx, Tx, i masy () wprowadzane przez gniazdo D9F. Sygnały zapętlone w złączu RS232 D9F DTRDSRDCD, RTSCTS. Ochronę przeciwprzepięciową na każdej linii RS485/RS422 wykonano na bazie diod przeciwprzepięciowych i bezpieczników. Interfejs RS232 D9F 10mm 6mm T1 +/ 1 T1 / 1 (RS232) R1 + / 2 R1 / 2 T2 + / 3 T2 / 3 R2 + / 4 R2 / 4 (SW1) RS232 to 4x RS485/ 2x RS422 CONVERTER 2 4 RS485 PORTS RX TX RS485/422 PWR VDC V V + 2 PORTY RS485(4W) / 2 PORTY RS422 lub 4 PORTY 53mm 90mm ZSILNIE VDC Rys 1. Widok oraz położenie przełącznika SW1 62mm 4

5 2.3. KONWERSJ SYGNŁÓW TX i RX Standardowo konwersji na standard RS485/RS422 podlegają sygnały Tx, Rx interfejsu RS232. Do magistrali RS485/RS422 zbudowanej na można podłączyć : do 128 urządzeń pracujących w trybie half duplex (zapytanie/odpowiedź) na magistrali 2 przewodowej wielopunktowej, do 64 urządzeń pracujących w trybie full duplex na magistrali 4 przewodowej 2.1. STRUKTUR IZOLCJI W konwerterze izolacja galwaniczna wykonywana jest jako dwudrożna lub trójdrożna na poziomie 1kV= lub 3kV= w zależności od wersji wykonania. Opis wersji wykonania zawiera punkt WERSJE WYKONNI. IZOLCJ DWUDROŻN IZOLCJ TRÓJDROŻN R232 RS485/RS422 RS232 RS485/RS422 ZSILNIE 10 30VDC ZSILNIE 10 30VDC 3. INSTLCJ Rys 2. Struktura izolacji Ten rozdział pokaże jak poprawnie podłączyć do komputera lub sterownika z portem RS232, magistrali RS485/RS422 i zasilania oraz jak używać. W celu minimalizacji wpływu zakłóceń z otoczenia zaleca się : stosowanie w instalacji kabli ekranowanych typu skrętkawieloparowa, których ekran można podłączyć do uziemienia na jednym końcu kabla, układać kable sygnałowe w odległości nie mniejszej niż 25 cm od kabli zasilających, do zasilania konwerterów stosować kabel o odpowiednim przekroju ze względu na spadki napięcia, stosować filtry przeciwzakłóceniowe do zasilania konwerterów instalowanych w obrębie jednego obiektu, nie zasilać konwerterów z obwodu zasilania urządzenia generującego duże zakłócenia impulsowe np. przekaźniki,styczniki,falowniki MONTŻ Obudowa konwertera jest przystosowana do montażu na listwie TS35 (DIN35). W celu zamontowania na listwie należy konwerter górną częścią obudowy zawiesić zaczepami na listwie TS35 następnie docisnąć do listwy dolną część obudowy aż do usłyszenia charakterystycznego dźwięku kilk gdy dolny zaczep zaczepi obudowę na listwie PODŁĄCZNIE URZĄDZEŃ Z INTERFEJSEM RS232 RI 9 RTS 8 CTS 7 DTR DSR 3 RX 2 TX 1 DCD W konwerterze połączone są ze sobą sygnały : 1. DTR DSR DCD 2. RTS CTS Rys 3. Rozkład sygnałów interfejsu RS232 w złączu D9F (żeńskie) konwertera 5

6 PODŁĄCZENIE URZĄDZENI Z PORTEM RS232 TYPU DTE (KOMPUTER) W celu podłączenia do portu RS232 komputera należy zaopatrzyć się w kabelprzedłużacz RS232 CD9F/D9MS1,8m dostępny w naszej ofercie. Przykładowe podłączenie przedstawiono poniżej na rysunku. Urządzenie z RS232 lub komputer PC Port RS232 DTE/D9M RxD 2 TxD 3 DTR 4 DSR 6 RTS 7 CTS 8 SG 5 Gniazdo D9F Kabel CD 9F/D9MS1,8m Wtyk D9M D9F RS232 Tx 2 Rx 3 DSR 4 DTR 6 CTS 7 RTS 8 5 RS485 T1+/1 T1/1 R1+/2 R1/2 T2+/3 T2 /3 R2+/4 R2/4 Zasilacz Rys 4. Podłączenie do portu RS232 komputera PODŁĄCZENIE URZĄDZENI Z PORTEM RS232 TYPU DCE (MODEM) W celu podłączenia do urządzenia z portem RS232 typu DCE (np. Modem) należy zaopatrzyć się w kabel RS232 CD9M/D9MC1,8m dostępny w naszej ofercie. Przykładowe podłączenie przedstawiono poniżej na rysunku. Urządzenie z portem RS232 typu DCE np. Modem Port RS232 DCE/D9M TxD 2 RxD 3 DSR 4 DTR 6 CTS 7 RTS 8 SG 5 Gniazdo D9F Kabel / dapter CD9M/D9MC2m / DPD9M/D9MC Wtyk D9M D9F RS232 Tx 2 Rx 3 DSR 4 DTR 6 CTS 7 RTS 8 5 RS485 T1+/1 T1/1 R1+/2 R1/2 T2+/3 T2 /3 R2+/4 R2/4 Zasilacz Rys 5. Podłączenie do urządzenia z portem RS232 typu DCE (np. modem) 3.3. PODŁĄCZENIE DO MGISTRLI RS485/RS422 Interfejsy RS485/RS422 w konwerterze dostępne są na listwie z zaciskami śrubowymi T1+/1, T1/1, R1+/2, R1/2, T2+/3, T2/3, R2+/4, R2/4. Magistrale RS485 i RS422 wymagają odpowiedniego okablowania. Łączenie zacisków interfejsów RS485/RS422 urządzeń podłączonych do magistrali RS485/RS422 należy wykonać w przypadku różnicy potencjałów, która uniemożliwia prawidłową transmisję danych. 6

7 POŁĄCZENIE TYPU GWIZD DL 4PRZEWODOWEJ MGISTRLI RS485 Używając skonfigurowanego do pracy z dwoma portami 4przewodowego RS485 przełącznik RS485 PORTS w pozycji 4W a przełącznik SW1 w pozycji RS485 można : połączyć do 64 urządzeń z 4przewodowym interfejsem RS485 w gwiazdę, wykonać separację galwaniczną portu RS232 od magistrali RS485. Podczas wykonywania połączeń należy zwrócić uwagę na prawidłowe wykonanie podłączenia według poniższych rysunków. SLVE1 SLVE2 SLVE32... RS485(4W) RS485(4W) RS485(4W) Gałęzie magistrali 2xRS485 (4W) RS485(4W) RS485(4W) RS485(4W)... SLVE33 SLVE34 SLVE64 RS485 D9F RS232 T1+/1 T1/1 R1+/2 R1/2 Tx 2 Rx 3 DSR 4 DTR 6 T2+/3 CTS 7 RTS 8 5 Rys 6. Gwiaździste podłączenie urządzeń z 4przewodowym interfejsem RS485 do, separacja portu RS232, możliwość podłączenia 64 urządzeń z interfejsem RS485(4W) T2 /3 R2+/4 R2/4 Zasilacz 7

8 POŁĄCZENIE TYPU GWIZD DL 2PRZEWODOWEJ MGISTRLI RS485 Używając skonfigurowanego (2W) do pracy z czterema portami 2przewodowego RS485 przełącznik RS485 PORTS w pozycji 2W a przełącznik SW1 w pozycji RS485 można : połączyć do 128 urządzenia z 2przewodowym interfejsem RS485 w gwiazdę, wykonać separację galwaniczną portu RS232 od magistrali RS485. Podczas wykonywania połączeń należy zwrócić uwagę na prawidłowe wykonanie podłączenia według poniższych rysunków. SLVE2... SLVE32 SLVE1 SLVE2... SLVE32 SLVE1 Gałęzie magistrali 4xRS485 (2W)... SLVE33 SLVE34 SLVE64... SLVE65 SLVE66 SLVE128 RS485 D9F RS232 T1+/1 T1/1 R1+/2 R1/2 Tx 2 Rx 3 DSR 4 DTR 6 T2+/3 CTS 7 RTS 8 5 Rys 7. Gwiaździste podłączenie urządzeń z 2przewodowym interfejsem RS485 do, separacja portu RS232, możliwość podłączenia 128 urządzeń z interfejsem T2 /3 R2+/4 R2/4 Zasilacz 8

9 POŁĄCZENIE TYPY GWIZD DL URZĄDZEŃ Z INTERFEJSEM RS422 Używając skonfigurowanego do pracy z dwoma portami 4przewodowego RS485 przełącznik RS485 PORTS w pozycji 4W a przełącznik SW1 w pozycji RS422 można : połączyć dwa urządzeń z 4przewodowym interfejsem RS422 w gwiazdę, wykonać separację galwaniczną portu RS232 od magistrali RS422. Podczas wykonywania połączeń należy zwrócić uwagę na prawidłowe wykonanie podłączenia według poniższych rysunków. SLVE RS422 RS422 D9F RS232 Tx 2 Rx 3 DSR 4 DTR 6 CTS 7 RTS 8 5 RS485 T1+/1 T1/1 R1+/2 R1/2 T2+/3 T2 /3 R2+/4 R2/4 Gałęzie magistrali 2xRS422 SLVE RS422 Rys 8. Gwiaździste podłączenie urządzeń z 4 przewodowym interfejsem RS422 do, separacja portu RS232, możliwość podłączenia 2 urządzeń z interfejsem RS ŁĄCZENIE ZCISKÓW Łączenie zacisków interfejsów RS485/RS422 urządzeń podłączonych do magistrali RS485/RS422 należy wykonać w przypadku różnicy potencjałów mas interfejsów RS485/RS422, która uniemożliwia prawidłową transmisję danych. Nie można podłączać do zacisku ekranów kabli, obwodu PE instalacji elektrycznej, mas innych urządzeń PODŁĄCZENIE REZYSTNCJI KOŃCOWEJ. Zastosowanie rezystancji końcowej = 120 W pozwala na zmniejszenie wpływu odbić w liniach długich i przy dużej prędkości transmisji. Dla prędkości poniżej 9600d rezystor nie jest potrzebny. Dla odległości powyżej 1000m i 9600d lub 700m i 19200d rezystor może być niezbędny jeżeli wystąpią problemy z poprawnością transmisji. Przykładowe podłączania rezystora przedstawiono na rysunkach 6, 7, 8. Rezystor = 120 W, 5%, 0,25W w ilości 6 szt. jest w komplecie z urządzeniem PODŁĄCZENIE ZSILNI W celu podłączenia zasilania do konwertera należy zaopatrzyć się w zasilacz stabilizowany o napięciu wyjściowym od 10V= do 30V= o mocy minimalnej 2W, np. DR1524. Długość kabla zasilającego od zasilacza do urządzenia nie powinna przekroczyć 3 m. Podłączyć biegun dodatni (+) zasilacza do zacisku, a ujemny () do na listwie zaciskowej konwertera. posiada zabezpieczenie przed odwrotnym podłączeniem napięcia zasilającego. Jeżeli po podłączeniu zasilania na panelu frontowym nie świeci się zielona dioda oznaczona jako PWR należy sprawdzić prawidłowość podłączenia zasilania (polaryzację). 4. KONFIGURCJ Zasilacz Do ustawiania trybu pracy konwertera służy sześciosekcyjny przełącznik SW1 i przełącznik RS485PORTS. Przełącznik SW1 umieszczony jest obok złącza D9 a przełącznik RS485PORTS umieszczony jest na panelu frontowym (Rys.1). W celu przestawienia sekcji przełącznika SW1, należy zdjąć pokrywkę złącz i małym, płaskim wkrętakiem dokonać odpowiednich przestawień. Przełącznik SW1 służy do zmiany trybu pracy RS485 lub RS422 a przełącznik RS485PORTS do zmiany typu portów 4x2Wcztery porty dwuprzewodowe lub 2x4Wdwa porty czteroprzewodowe. W celu przestawienia sekcji przełącznika SW1, należy zdjąć pokrywkę złącz i małym, płaskim wkrętakiem dokonać odpowiednich przestawień. 9

10 4.1. USTWIENI TRYU PRCY Ustawienia sekcji przełącznika SW1 służące do ustawienia trybu pracy konwertera przedstawione są w Tabeli 1 poniżej. Jeżeli macie Państwo dodatkowe pytania, prosimy o kontakt z pomocą techniczną: Tabela 1. Ustawienie trybu pracy RS422 lub RS485. SW11 SW12 SW13 SW14 SW15 SW16 Opis Tryb pracy ON ON ON ON ON ON Magistrala RS485 automatyczne sterowanie przepływem danych Magistrala RS485 2przewodowa i 4przewodowa. Transmisja half duplex lub ful duplex. OFF OFF OFF OFF OFF OFF Magistrala RS422 Magistrala RS422 4przewodowa. Transmisja full duplex lub half duplex 4.2. USTWIENI TYPU I LICZY PORTÓW WYJŚCIOWYCH RS485 Na panelu frontowym konwerter posiada przełącznik oznaczony RS485 PORTS (Rys. 1), który służy do wyboru typu portów RS485 i ich liczby. Dostępne typy portów to port 4W czteroprzewodowy, 2W dwuprzewodowy. Przy ustawieniu przełącznika RS485 PORTS w pozycji 4W dostępne są 2 porty czteroprzewodowe (możliwa transmisja full duplex) oznaczone jako : port 1 sygnały T1+, T1, R1+, R1 port 2 sygnały T2+, T2, R2+, R2 Przy ustawieniu przełącznika RS485 PORTS w pozycji 2W dostępne są 4 porty dwuprzewodowe (transmisja half duplex) oznaczone jako : port 1 sygnały 1, 1 port 2 sygnały 2, 2 port 3 sygnały 3, 3 port 4 sygnały 4, 4 Tabela 2. Ustawienia przełącznika RS485 PORTS Pozycja przełącznika RS485 PORTS Typ portu Liczba portów Maksymalna liczba podłączonych urządzeń 2W 2przewodowy port RS485 4 porty 128 4W 4przewodowy port RS485(4W) / RS422 2 porty 64 RS485 / 2 RS USTWIENI FRYCZNE Konwerter podczas produkcji konfigurowany jest na prace w trybie RS485 i cztery porty RS485 dwuprzewodowe jak w tabelach poniżej. Tabela 3. SW1 ustawienie trybu pracy RS422 lub RS485. SW11 SW12 SW13 SW14 SW15 SW16 ON ON ON ON ON ON Tabela 4. Ustawienia przełącznika RS485 PORTS Pozycja przełącznika RS485 PORTS Typ portu Liczba portów Maksymalna liczba podłączonych urządzeń 2W 2przewodowy port RS485 4 porty URUCHOMIENIE Po poprawnym wykonaniu instalacji według powyższych punktów możemy załączyć zasilanie. Przy prawidłowym podłączeniu powinna zaświecić się zielona dioda PWR na frontowym panelu konwertera. Jeżeli dioda nie świeci należy sprawdzić polaryzację podłączonego zasilania. Podczas transmisji danych przez powinny mrugać diody LED RX i TX OPIS DIOD SYGNLIZCYJNYCH Opis działania diod sygnalizacyjnych przedstawiono poniżej: LED Opis PWR RX TX sygnalizacja obecności zasilania konwertera sygnalizacja odbioru danych przez konwerter z portu RS485 / RS422 sygnalizacja transmisji danych z konwertera przez port RS485 / RS422 UWG!!! PRZY PRĘDKOŚCICH POWYŻEJ PS DIODY TX I RX ĘDĄ SŁIEJ ŚWIECIĆ PODCZS PRZESYŁNI DNYCH. 10

11 5.2. USUWNIE PROLEMÓW Problem Dioda PWR nie świeci. Dioda Rx świeci ciągle. Dioda Rx świeci ciągle. rak transmisji. Dioda Tx mruga. rak transmisji. Dioda Tx mruga. Możliwe sposoby rozwiązania problemu Należy sprawdzić polaryzację podłączonego zasilania i jego parametry. Magistrala RS485(4W) / RS422. Oznacza to złą polaryzację na zaciskach R1+ / R1, R2+ / R2, należy zmienić polaryzację. Magistrala.Oznacz to złą polaryzację na zaciskach 1/1, 2/2, 3/3, 4/4 należy zmienić polaryzację. Magistrala RS485(4W) / RS422. Sprawdzić poprawność podłączenia według punktu INSTLCJ. Magistrala. Sprawdzić poprawność ustawień konfiguracyjnych według punktu KONFIGURCJ. 6. INTERFEJS RS232 OPIS PINÓW ZŁĄCZ DSU9F Pin Sygnał Opis 1 (DCD) Poziom sygnału odbieranego Połączony z DSR 2 (TxD) Nadawanie danych z Nadajnik 3 (RxD) Odbiór danych przez Odbiornik 4 (DSR) Gotowość urządzenia do odbierania/wysyłania danych Odbiornik. Połączony z DTR. 5 (SG) Masa sygnałowa 6 (DTR) Gotowość do odbierania/wysyłania danych Nadajnik. Połączony z DSR. 7 (CTS) Urządzenie potwierdza przyjęcie sygnału RTS z Połączony z RTS 8 (RTS) zgłasza do urządzenia gotowość odbioru danych Połączony z CTS 9 (RI) Wskaźnik wywołania Nie połączony. 7. WERSJE WYKONNI Wersja elektroniki: Podstawowa 1 Wykonanie specjalne 2 Izolacja galwaniczna: 1kV= dwudrożna 2 1kV= trójdrożna 23 3kV= dwudrożna 3 3kV= trójdrożna 33 Rodzaj pokrywy i złącz: Pokrywa bez otworów, złącza śrubowe nierozłączne 1 Pokrywa z otworami, złącza śrubowe nierozłączne 2 Pokrywa bez otworów, złącza śrubowe rozłączne 3 Przykład zamówienia: Symbol produktu: podstawowa wersja elektroniki, 23 izolacja galwaniczna trójdrożna 1kV=, 3 pokrywa bez otworów, złącza śrubowe rozłączne. 8. DNE TECHNICZNE DNE TECHNICZNE Parametry Transmisji Interfejs RS232 RS485/422 (4xRS485OUT) Gniazdo DSU9 żeńskie śrubowe maks. Ø 2,5mm 2 Długość linii do 15 m 1200 m Maksymalna liczba podłączonych urządzeń 1 Linia transmisyjna Kabel D9F/D9M wielożyłowy 9x0,34 w ekranie (do 15m) lub kabel skrętkowy 9parowy UTP 9x2x0,5 (24WG) ekranowany w środowisku o dużych zakłóceniach (STP 9x2x0,5 ). 11 Do 2 dla magistrali RS422 Do 64 dla magistrali 4przewodowej RS485 Do 128 dla magistrali 2przewodowej RS485 Kabel skrętkowy 1parowy, 2parowy lub 4 parowy, UTP Nx2x0,5(24WG), ekranowany w środowisku o dużych zakłóceniach (STP Nx2x0,5(24WG)).
