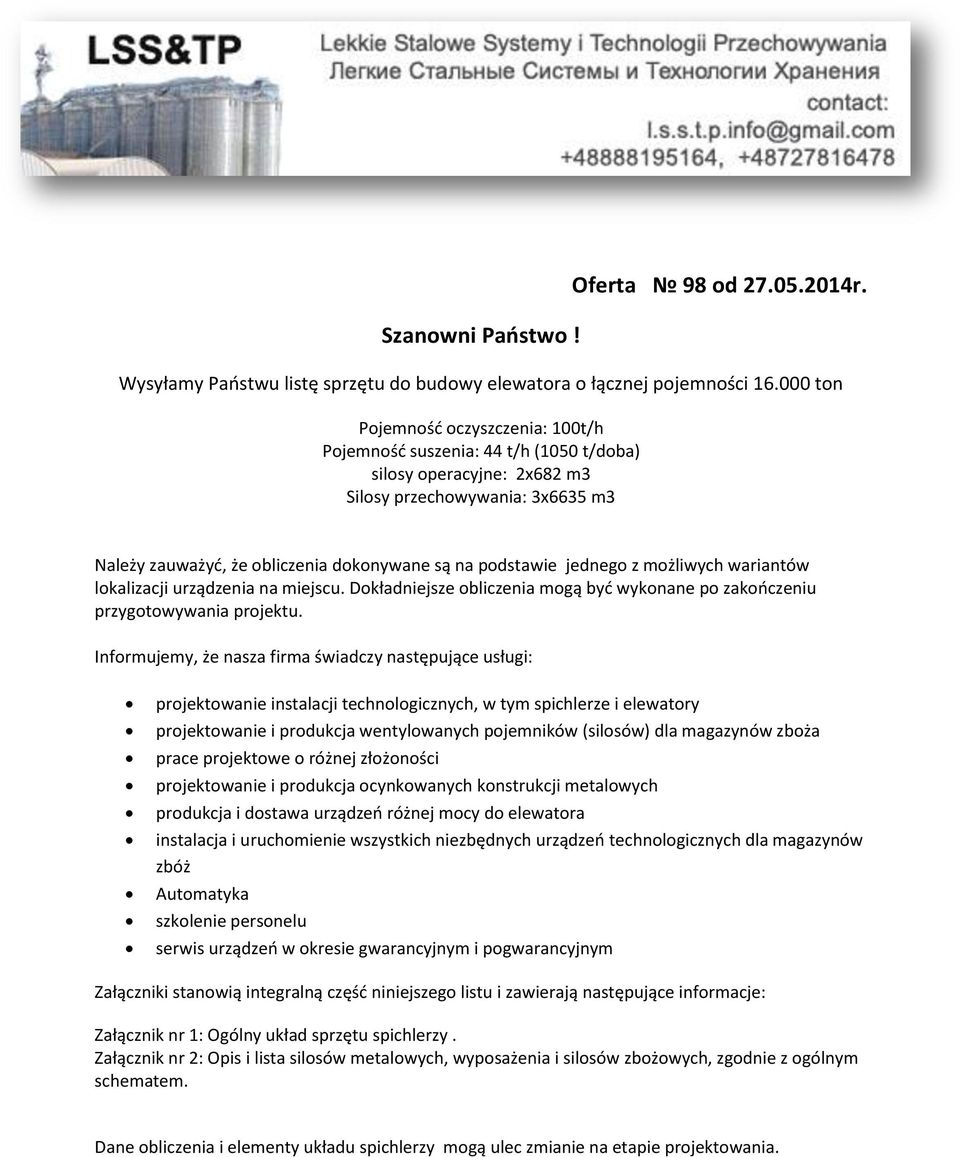

1 Szanowni Państwo! Oferta 98 od r. Wysyłamy Państwu listę sprzętu do budowy elewatora o łącznej pojemności ton Pojemność oczyszczenia: 100t/h Pojemność suszenia: 44 t/h (1050 t/doba) silosy operacyjne: 2х682 m3 Silosy przechowywania: 3х6635 m3 Należy zauważyć, że obliczenia dokonywane są na podstawie jednego z możliwych wariantów lokalizacji urządzenia na miejscu. Dokładniejsze obliczenia mogą być wykonane po zakończeniu przygotowywania projektu. Informujemy, że nasza firma świadczy następujące usługi: projektowanie instalacji technologicznych, w tym spichlerze i elewatory projektowanie i produkcja wentylowanych pojemników (silosów) dla magazynów zboża prace projektowe o różnej złożoności projektowanie i produkcja ocynkowanych konstrukcji metalowych produkcja i dostawa urządzeń różnej mocy do elewatora instalacja i uruchomienie wszystkich niezbędnych urządzeń technologicznych dla magazynów zbóż Automatyka szkolenie personelu serwis urządzeń w okresie gwarancyjnym i pogwarancyjnym Załączniki stanowią integralną część niniejszego listu i zawierają następujące informacje: Załącznik nr 1: Ogólny układ sprzętu spichlerzy. Załącznik nr 2: Opis i lista silosów metalowych, wyposażenia i silosów zbożowych, zgodnie z ogólnym schematem. Dane obliczenia i elementy układu spichlerzy mogą ulec zmianie na etapie projektowania.

2 Ogólny układ sprzętu spichlerzy Załącznik nr 1 Oferta 98 od r.

3 Załącznik nr 2 Opis sprzętu OPIS ZBIORNIKÓW DO PRZECHOWYWANIA ZIARNA SILOS typu SMVU WYKONANE ZGODNIE Z TU Silos cylinder wykonany jest z ocynkowanej blachy stalowej z węglem o wysokiej wytrzymałości powłoki cynkowej nie mniejszej niż 450g/m2. Zbiór produkowany w tychże ocynkowanych obudowach zwiększyła swoja wytrzymałość (klasa 8.8).W dachu jest wydrążony stożek z kątem, względem poziomej tworzącej 30. Zainstalowano zebrane z blachy stalowej i ocynkowanej krokwie z wysoką wytrzymałością. Dach jest odpowietrzony i wykończony w uchwyty do montażu czujników temperatury oraz kablem do transmisji danych. Kabel danych startowych wykonany jest z kompozycji polietylenu o wysokim ciśnieniu K. W standardzie, silosy są przeznaczone do długotrwałego przechowywania produktów przy tym wyposażone zostały w aktywne systemy wentylacji i pomiaru temperatury. Silos - system napowietrzania zapewnia długotrwałe przechowywanie i utrzymywanie wysokiej jakości produktów. System składa się z aktywnych wentylatorów, rurek doprowadzających powietrze w silosach, odpowietrzanie na płaskim podłożu betonowym centralnego dyfuzora do silosu z dnem stożkowym. System wyposażony jest także w aktywne wentylatory oraz funkcje zapewniające całkowitą ilość, którą strumień napowietrza i nie jest mniejsza niż 8,0 m3. OPIS SPRZĘTU TRANSPORTOWEGO Przenośniki łańcuchowe: ze stali ocynkowanej o gęstości powłoki cynkowej niemniejszej niż 275g/m2 dla jego kosztów dalszego utrzymania. Przenośniki łańcuchowe są łatwo wymienialne, gdyż 10 mm podkładki z tworzywa sztucznego zmniejsza okres wysyłki i długości życia, a do tego oba łańcuchy i przenośnik z muszli zmniejszają konsumpcje energii oraz stopień hałasu w miejscu pracy. Podstawa dna tworzywa sztucznego są wykończenia ze stali ocynkowanej. Przenośnik wyposażony został w czujniki kontroli urządzeń monitorujących prędkość, przepełnienie i zakończenie wraz z mechanizmem napędowym wału, który wyposażony jest w klucz i zatrzaski. Oczka łańcucha mogą być wykonane z żeliwa lub stali kutej, różnego rodzaju krawędzi - w zależności od produktów transportowanych i kąta nachylenia przenośnika. Łańcuch jest napędzany za pomocą śrubek. Rolka zapewnia łatwość parowania i naciąga łańcuch. Ocynkowanie kubełkowe przeznaczone jest do pracy ciągłej i nie wymaga specjalnej konserwacji, a jego konstrukcja zapewnia łatwość obsługi i czyszczenia. Składa się z galwanizowanych stalowych sekcji modułowych i ma standardowe wejście i wyjście. W zależności od transportowanego materiału, może być wyposażone w wiadra z tworzywa sztucznego lub metalu. Elewator wyposażony jest w czujnik prędkości, hamulce, czujnik przepełnienia oraz łamanie taśmy. Każdy zbiornik jest wyposażony w zebra usztywniającego wysokim profilu ocynkowania. Głowica: wymienna pokrywa ochronna jest zainstalowana z boku i jest wykonana ze stali galwanizowanej z powłoka cynku nie mniejsza niż 275g/m2 ciała: część jest wykonana z blachy stalowej ocynkowanej z powłoka cynkowa 275g/m2 i nie zależy od transportowanego produktu. Kołnierze łączące ocynkowane. Wiadro - podstawa elewatora jest wyposażone w drzwi do czyszczenia i pas urządzenia napinającego.

4 OPIS KONTROLI: Kontroluje i monitoruje przenośniki bram, wentylatory, silosy, przenośniki, czujniki przepływu. System pozwala na uzbrojenie w trybie sterowania lokalnego (badania) lub zdalnego automatycznego sterowania z ekranu monitora w pomieszczeniu kontrolnym. Sterowanie lokalne odbywa się z lokalnych stacji kontrolnych zainstalowanych w bezpośrednim sąsiedztwie mechanizmów napędowych kontrolowanych. W obu tych trybach system zapewnia: silosy wypełniające światło ostrzegawcze silosy do dźwięku, światła i dźwięku w pomieszczeniu kontrolnym światło i dźwięk ostrzegawcze o sytuacji nadzwyczajnej u operatora W PILOCIE SYSTEM ZAPEWNIA: zablokowanie możliwości w tym operatora urządzenia w odpowiedniej kolejności automatyczne urządzenia ochrony przystanków w sytuacjach nadzwyczajnych automatyczne zatrzymywanie ruchu po otrzymaniu sygnału od górnego poziomu wskaźnika do obsadzenia silosu automatyczne zatrzymywanie w ruchu poprzedniego sprzętu po zatrzymaniu jednego z mechanizmów ruchu drogowego zdolność do zatrzymania strumienia transportowego z przenośników PROGRAM CZYSZCZENIA: ostrzeżenie dźwiękowe o zbliżaniu się wind startowych i przenośników awaryjne zatrzymanie operatora w sytuacjach awaryjnych wszystkich spichlerzy sprzętu transportowego dostarczanie informacji o bieżącym stanie urządzenia na filmach z kontrola monitora operatora możliwość pomiaru temperatury w silosach spichlerzy termometrii operatora na ekranie Logiczne przetwarzania danych wejściowych tworzy się, aby uniknąć opóźnienia urządzenia sekwencji, przełącznika układu wydechowego podczas gdy urządzenie do opylania zbudowane zostało z ruchoma tarcza OA z programowalnym sterownikiem. Z pomocą funkcji regulatora są realizowane jako pre-alarm z pilotem, z kolei do dźwigów i przenośników pełnią także funkcje alarmu dźwiękowego oraz migającego alarmu światła oprogramowania. OPIS URZADZENIA DO SUSZENIA ZIARNA: Suszarki Strahl wyposażone są: systemy odzysku ciepła- wykorzystywanie energii z odpadów, pozostawiając ciepłe powietrze wentylatory z tłumików- zapobiegające przedostawaniu sie pyłów i plew do atmosfery bezpośrednia kontrole przepływu opuszczania wilgotności ziarna system komputerowego sterowania- zapewniający w pełni automatyczne suszenie w strumieniu o stabilizacji wilgotności ziarna na wylocie wnętrze kanału jest wykonane z materiału odpornego na korozje ciepłego, wilgotnego środowiska ALUZINK. Elewator napędzany jest motoreduktorem.

5 lista sprzętu do budowy elewatora o łącznej pojemności ton nr funkcje Nazwa i specyfikacja sprzętu Silosy przechowywania silosy operacyjne Silosy spedycyjne węzła ładunku na ciężarówki Silosy przechowywania Silos СМВУ В12 na płaskim podłożu betonowym, średnica mm, wysokość mm, pojemność 6635 m3, 5043 t przy 076 t/m3,w zestawie: - ocynkowany korpus - ocynkowany dach - strefa przejściowa, schody ocynkowane - ocynkowane odpowietrzenie dachu, z siatkami przeciwko ptakom - Cynkowanie nie mniej niż 275 g/m2 - sufitowy czujnik poziomu ziarna - czujniki warstwowej regulacji temperatury pionowy skok1,5 m - aktywny system wentylacji silosy operacyjne Silos СМВУ К45.В12 z dnem stożkowym, średnica 7334 mm, wysokość mm, pojemnosć 682 m3, 512 t przy 076 t/m3, w zestawie: - ocynkowany korpus - ocynkowany dach - strefa przejściowa, schody ocynkowane - ocynkowane odpowietrzenie dachu, z siatkami przeciwko ptakom - Cynkowanie nie mniej niż 275 g/m2 - sufitowy czujnik poziomu ziarna - czujniki warstwowej regulacji temperatury pionowy skok1,5 m - aktywny system wentylacji - Wentylator z przewodami doprowadzającymi powietrze Silosy spedycyjne węzła ładunku na ciężarówki Silos СМВУ К45.В12 z dnem stożkowym, średnica 3667 mm, wysokość 8570 mm, pojemność 74 m3, w zestawie: - ocynkowany korpus - ocynkowany dach - Dno stożka z podporami - ocynkowana strefa przejściowa i schody - ocynkowane odpowietrzenie dachu, z siatkami przeciwko ptakom - cynkowanie nie mniej niż 275 g/m2 - sufitowy czujnik poziomu ziarna iloś ć Cena za szt. EURO Całkowity koszt EURO , , , , ,1 4 Silosy spedycyjne węzła rozładunku do transportu Silos СМВУ К60.В12 z dnem stożkowym, srednica 2700 mm,wysokość 5890 mm, pojemność 20 m3, 16 t zboża 0,8 t/m3 W zestawie: - ocynkowany korpus - ocynkowany dach - Dno stożka z podporami - ocynkowana strefa przejściowa i schody - ocynkowane odpowietrzenie dachu, z siatkami przeciwko ptakom - cynkowanie nie mniej niż 275 g/m2 - sufitowy czujnik poziomu ziarna , ,6

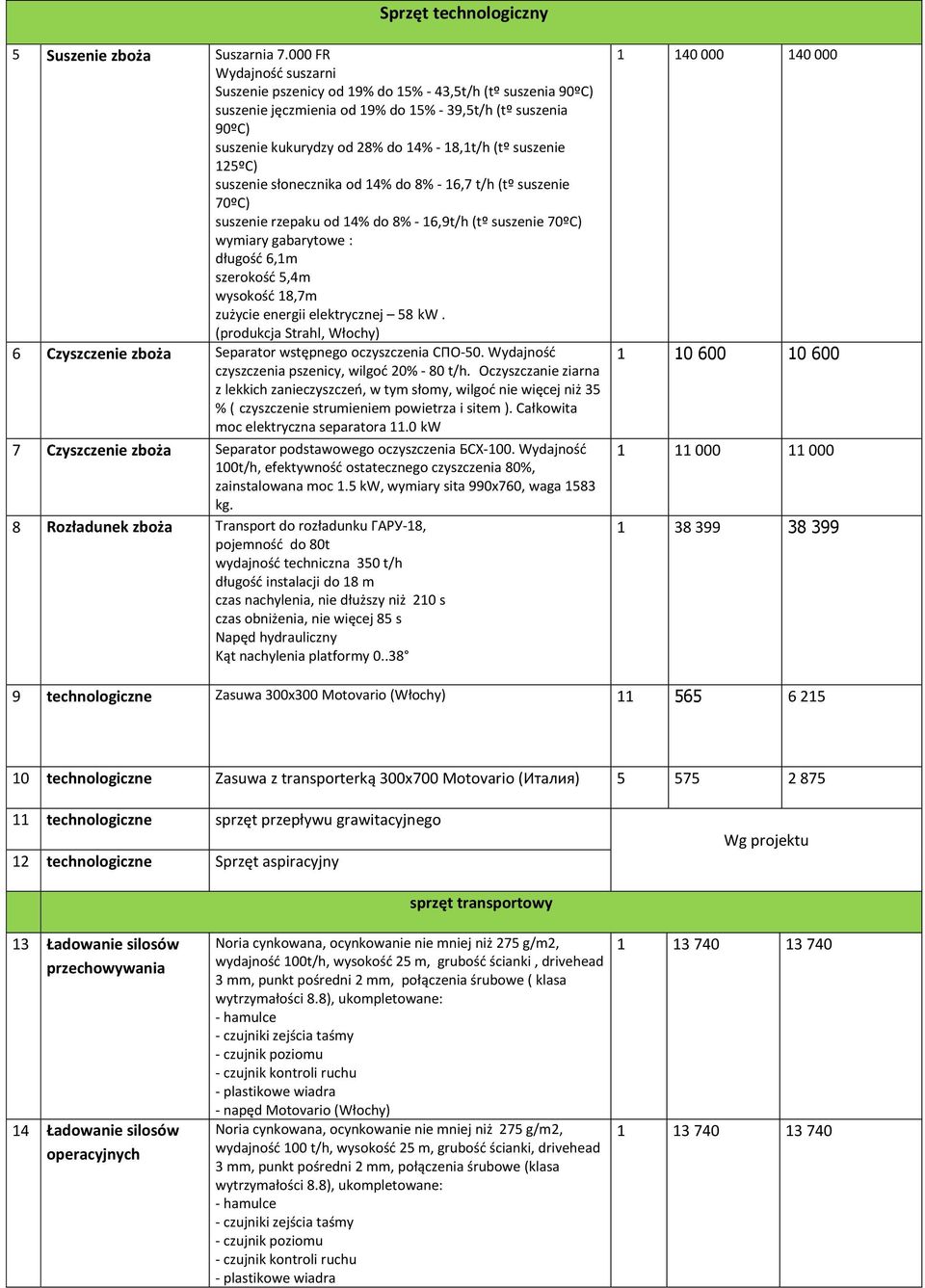

6 Sprzęt technologiczny 5 Suszenie zboża Suszarnia FR Wydajność suszarni Suszenie pszenicy od 19% do 15% - 43,5t/h (tº suszenia 90ºС) suszenie jęczmienia od 19% dо 15% - 39,5t/h (tº suszenia 90ºС) suszenie kukurydzy od 28% do 14% - 18,1t/h (tº suszenie 125ºС) suszenie słonecznika od 14% do 8% - 16,7 t/h (tº suszenie 70ºС) suszenie rzepaku od 14% dо 8% - 16,9t/h (tº suszenie 70ºС) wymiary gabarytowe : długość 6,1m szerokość 5,4m wysokość 18,7m zużycie energii elektrycznej 58 kw. (produkcja Strahl, Włochy) 6 Czyszczenie zboża Separator wstępnego oczyszczenia СПО-50. Wydajność czyszczenia pszenicy, wilgoć 20% - 80 t/h. Oczyszczanie ziarna z lekkich zanieczyszczeń, w tym słomy, wilgoć nie więcej niż 35 % ( czyszczenie strumieniem powietrza i sitem ). Całkowita moc elektryczna separatora 11.0 kw 7 Czyszczenie zboża Separator podstawowego oczyszczenia БСХ-100. Wydajność 100t/h, efektywność ostatecznego czyszczenia 80%, zainstalowana moc 1.5 kw, wymiary sita 990х760, waga 1583 kg. 8 Rozładunek zboża Transport do rozładunku ГАРУ-18, pojemność dо 80t wydajność techniczna 350 t/h długość instalacji dо 18 m czas nachylenia, nie dłuższy niż 210 s czas obniżenia, nie więcej 85 s Napęd hydrauliczny Kąt nachylenia platformy technologiczne Zasuwa 300x300 Motovario (Włochy) technologiczne Zasuwa z transporterką 300х700 Motovario (Италия) technologiczne sprzęt przepływu grawitacyjnego 12 technologiczne Sprzęt aspiracyjny Wg projektu sprzęt transportowy 13 Ładowanie silosów przechowywania 14 Ładowanie silosów operacyjnych Noria cynkowana, ocynkowanie nie mniej niż 275 g/m2, wydajność 100t/h, wysokość 25 m, grubość ścianki, drivehead 3 mm, punkt pośredni 2 mm, połączenia śrubowe ( klasa wytrzymałości 8.8), ukompletowane: - hamulce - czujniki zejścia taśmy - czujnik poziomu - czujnik kontroli ruchu - plastikowe wiadra Noria cynkowana, ocynkowanie nie mniej niż 275 g/m2, wydajność 100 t/h, wysokość 25 m, grubość ścianki, drivehead 3 mm, punkt pośredni 2 mm, połączenia śrubowe (klasa wytrzymałości 8.8), ukompletowane: - hamulce - czujniki zejścia taśmy - czujnik poziomu - czujnik kontroli ruchu - plastikowe wiadra

7 15 ładowanie separatora i suszarki, silosu ekspedycyjnego węzła rozładunku do transportu 16 Rozładunek silosów przechowywania Noria cynkowana, ocynkowanie nie mniej niż 275 g/m2, wydajność 100 t/h, wysokość 16 м, grubość ścianki, drivehead 3 mm, punkt pośredni 2 mm, połączenia śrubowe (klasa wytrzymałości 8.8), ukompletowane: - hamulce - czujniki zejścia taśmy - czujnik poziomu - czujnik kontroli ruchu - plastikowe wiadra Przenośnik ślimakowy (do rozładunku silosów) wydajność 50 t/h, długość 8.1 m, średnica przenośnika 250 mm, moc 7.5 kw, moc wózka z napędem 0.37 kw Rozładunek bunkra przyjmującego 18 rozładunek suszarni do ziarna 19 Załadunek i rozładunek silosów operacyjnych 20 załadunek silosów przechowywania 21 Transport zboża pod silosami Ocynkowany przenośnik łańcuchowy z wymiennymi płytami bocznymi, ocynkowanie nie mniej niż 275 g/m2, wydajność 100 t/h, długość 11 m, sekcja ładunku długość 5 m, śrubowe połączenia (klasa wytrzymałości 8.8), ukompletowany: - czujnik kontroli ruchu i zerwania łańcuchu - czujnik przepełnienia - łańcuch z naprężeniem rozciągającym do kg. - skrobaczki z PTFE Ocynkowany przenośnik łańcuchowy z wymiennymi płytami bocznymi, ocynkowanie nie mniej niż 275 g/m2, wydajność 100 t/h, długość 10 m, śrubowe połączenia(klasa wytrzymałości 8.8), ukompletowany: - czujnik kontroli ruchu i zerwania łańcuchu - czujnik przepełnienia - łańcuch z naprężeniem rozciągającym do kg. - skrobaczki z PTFE Ocynkowany przenośnik łańcuchowy z wymiennymi płytami bocznymi, ocynkowanie nie mniej niż 275 g/m2, wydajność 100 t/h, długość 18 m, śrubowe połączenia (klasa wytrzymałości 8.8), ukompletowany: - czujnik kontroli ruchu i zerwania łańcuchu - czujnik przepełnienia - łańcuch z naprężeniem rozciągającym do kg. - skrobaczki z PTFE Ocynkowany przenośnik łańcuchowy z wymiennymi płytami bocznymi, ocynkowanie nie mniej niż 275 g/m2, wydajność 100 t/h, długość 31 m, śrubowe połączenia (klasa wytrzymałości 8.8), ukompletowany: - czujnik kontroli ruchu i zerwania łańcuchu - czujnik przepełnienia - łańcuch z naprężeniem rozciągającym do kg. - skrobaczki z PTFE taśma produkcyjna, długość 58 m wydajność 100 t/h, szerokość taśmy 500 mm, prędkość ruchu 1.77 m/s, ukompletowana: - czujniki kontroli prędkości ruchu taśmy - system awaryjnego wyłączenia metalowe konstrukcje węzeł automatycznego Konstrukcje metalowe węzła automatycznego odbioru (bunkier,opory, zadaszenie ) , ,5

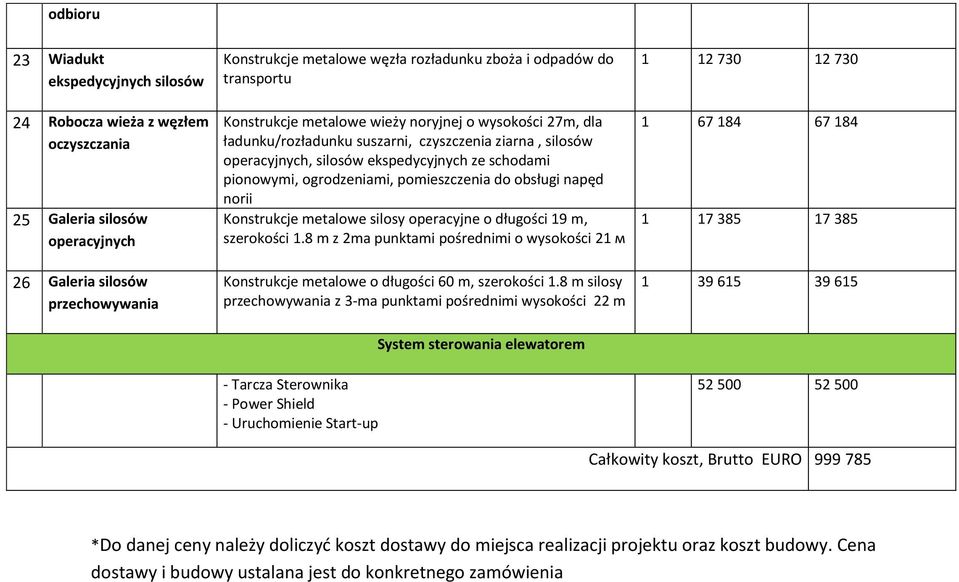

8 odbioru 23 Wiadukt ekspedycyjnych silosów 24 Robocza wieża z węzłem oczyszczania 25 Galeria silosów operacyjnych 26 Galeria silosów przechowywania Konstrukcje metalowe węzła rozładunku zboża i odpadów do transportu Konstrukcje metalowe wieży noryjnej o wysokości 27m, dla ładunku/rozładunku suszarni, czyszczenia ziarna, silosów operacyjnych, silosów ekspedycyjnych ze schodami pionowymi, ogrodzeniami, pomieszczenia do obsługi napęd norii Konstrukcje metalowe silosy operacyjne o długości 19 m, szerokości 1.8 m z 2ma punktami pośrednimi o wysokości 21 м Konstrukcje metalowe o długości 60 m, szerokości 1.8 m silosy przechowywania z 3-ma punktami pośrednimi wysokości 22 m - Tarcza Sterownika - Power Shield - Uruchomienie Start-up System sterowania elewatorem Całkowity koszt, Brutto EURO *Do danej ceny należy doliczyć koszt dostawy do miejsca realizacji projektu oraz koszt budowy. Cena dostawy i budowy ustalana jest do konkretnego zamówienia
