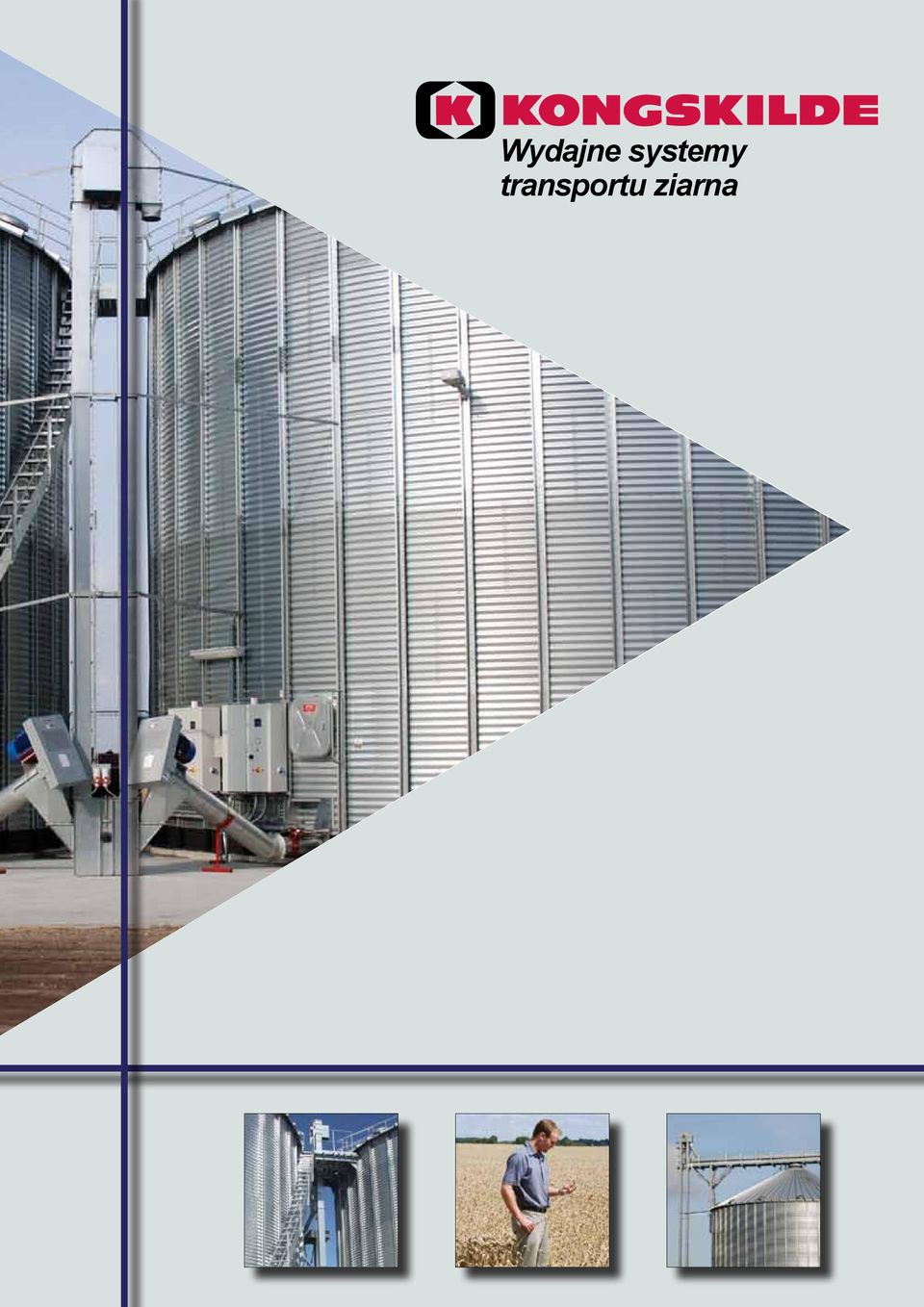

1 Wydajne systemy transportu ziarna

2 Mechaniczne systemy transportu Kongskilde solidna i szeroka oferta Kongskilde oferuje szeroki zakres mechanicznych systemów transportu do transportu pionowego i poziomego wszystkich rodzajów ziarna. Dlatego jesteśmy w stanie zaproponować rozwiązanie transportu dokładnie odpowiadające potrzebom klienta, niezależnie od wydajności. Systemy transportu Kongskilde Kongskilde podnośnik kubełkowy delikatny transport pionowy przy niskim zużyciu energii. Kongskilde przenośnik łańcuchowy CFG- kompaktowe rozwiązanie do transportu poziomego i pionowego kiedy transportujemy przy ograniczonej powierzchni. Kongskilde przenośnik łańcuchowy- do transportu poziomego o wysokiej wydajności i niskim zużyciu energii. Kongskilde BCA/B transporter pasowyidealny do transportu poziomego, gdzie powierzchnia jest niezbyt rozległa i istnieje potrzeba całkowitego opróżniania przenośnika. Wydajność transportu Przenośniki ślimakowe Kongskilde tanie rozwiązanie do różnych prac ransportowych. Przenośniki kubełkowe : 6 różnych modeli o wydajności 20, 40, 60, 80, 100 i 120 t/godz (na zamówienie do 300 t/godz) Przenośnik łańcuchowy CFG: wydajność do 40 t/godz. Przenośniki łańcuchowe : 5 różnych modeli o wydajnościach 40, 60, 80, 100 i 120 t\godz (na zamówienie do 300 t/godz i nachyleniu do 45 stopni). Przenośnik pasowy BCA/B: model BCA/B 45 posiada maksymalną wydajność 45 t/ godz (na zamówienie możemy dostarczyć przenośniki o wydajności 60 i 100 t/godz). Przenośniki DGA/DGS: 5 różnych modeli o wydajności do 70 t/godz i nachyleniu transportu do 45 stopni. Przenośniki korytowe DTA: 3 różne modele o wydajności do 50 t/godz w transporcie poziomym. Przenośniki ślimakowe DGC: 3 różne modele o wydajności do 28 t/godz i nachyleniu transportu do 45 stopni.

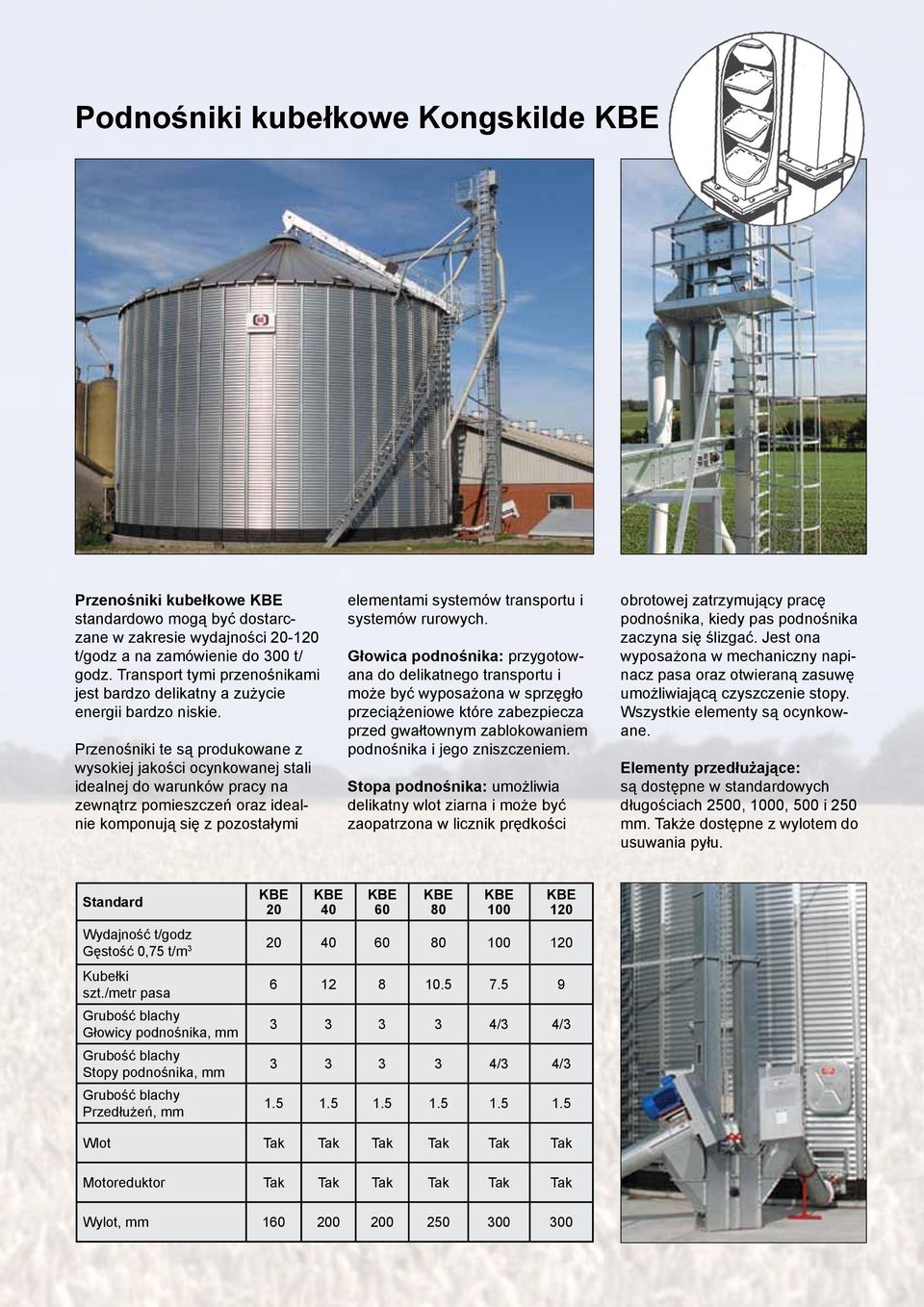

3 Podnośniki kubełkowe Kongskilde Przenośniki kubełkowe standardowo mogą być dostarczane w zakresie wydajności t/godz a na zamówienie do 300 t/ godz. Transport tymi przenośnikami jest bardzo delikatny a zużycie energii bardzo niskie. Przenośniki te są produkowane z wysokiej jakości ocynkowanej stali idealnej do warunków pracy na zewnątrz pomieszczeń oraz idealnie komponują się z pozostałymi elementami systemów transportu i systemów rurowych. Głowica podnośnika: przygotowana do delikatnego transportu i może być wyposażona w sprzęgło przeciążeniowe które zabezpiecza przed gwałtownym zablokowaniem podnośnika i jego zniszczeniem. Stopa podnośnika: umożliwia delikatny wlot ziarna i może być zaopatrzona w licznik prędkości obrotowej zatrzymujący pracę podnośnika, kiedy pas podnośnika zaczyna się ślizgać. Jest ona wyposażona w mechaniczny napinacz pasa oraz otwieraną zasuwę umożliwiającą czyszczenie stopy. Wszystkie elementy są ocynkowane. Elementy przedłużające: są dostępne w standardowych długościach 2500, 1000, 500 i 250 mm. Także dostępne z wylotem do usuwania pyłu. Standard Wydajność t/godz Gęstość 0,75 t/m Kubełki szt./metr pasa Głowicy podnośnika, mm Stopy podnośnika, mm Przedłużeń, mm /3 4/ /3 4/ Wlot Tak Tak Tak Tak Tak Tak Motoreduktor Tak Tak Tak Tak Tak Tak Wylot, mm

4 Przenośniki łańcuchowe Kongskilde Przenośniki łańcuchowe są idealne do poziomego transportu ziarna oraz do transportu o nachyleniu nie większym niż 7 stopni, jakkolwiek przy zmniejszonej nieco wydajności. Na specjalne zamówienie mogą być również dostarczone przenośniki o kącie nachylenia transportu większym niż 7 stopni. Na życzenie możemy również dostarczyć przenośniki łańcuchowe KCA montowane w koszu przyjęciowym. Standard Wydajność t/godz Grubośc blachy Sekcji napędowej, mm Sekcji napinacza, mm Przedłużeń mm 2/3 2/3 2/3 2/3 2/3 2/3 2/3 2/3 2/3 2/3 2/3 2/3 2/3 2/3 2/3 Motoreduktor Tak Tak Tak Tak Tak Grubość wkładki PEHD, mm Waga metra przedłużenia pustego/pełnego, kg Model KCA może służyć do załadunku podnośnika kubełkowego bezpośrednio z kosza przyjęciowego przy pomocy kątowego przedłużenia z wylotem Przenośniki są produkowane w mocnej, przemysłowo ocynkowanej wersji co zapewnia znakomitą jakość oraz świetnie dopasowują się do innych elementów systemów obróbki ziarna oraz systemów rurowych. Przenośniki łańcuchowe są dostarczane standardowo z wymienną /65 45/83 45/83 59/123 63/146 plastikową/ PEHD /wkładka na dnie,co zapewnia cichą pracę oraz wysoką trwałość. Przenośniki łańcuchowe mogą być dostarczane również jako urządzanie pracujące na przemian w dwóch kierunkach, oraz mogą być wyposażone w podwójne wloty. Sekcja napędowa: Wykonana bardzo solidnie i wyposażona w motoreduktor montowany na wale. Wszystkie elementy są ocynkowane. Może być wyposażona w wyłącznik bezpieczeństwa zatrzymujący pracę przenośnika jeśli materiał w przenośniku ulegnie zablokowaniu. Sekcja napinacza: wykonana bardzo trwale i wyposażona w ręczny regulator napięcia łańcucha Łańcuch przenośnika: wyposażony w szczotki umożliwiające optymalne jego czyszczenie Wylot: Wyposażony w sterowanie manualne, pneumatyczne lub sterowane silnikiem elektrycznym. Przedłużenia: standardowo dostępne w modułach o długości: 2970, 1270, 670 i 370 mm.

5 Przenośniki łańcuchowe Kongskilde CFG Przenośniki łańcuchowe CFG są odpowiednie do poziomego i pionowego transportu ziarna. Wydajność do 40 t/h jest niezależna od tego czy transportujemy poziomo czy pionowo. Przenośniki CFG są odpowiednie szczególnie tam gdzie nie mamy zbyt dużo wolnej przestrzeni lub jest ona ograniczona. Przenośnik wykorzystuje bardzo wydajnie ogólną wysokość, ponieważ odległość od najwyższego punktu podnośnika do dolnej krawędzi wylotu wynosi tylko 48 cm. Wlot znajduje się tak nisko jak to możliwe poniżej dolnego wału podnośnika. Jeśli przenośnik łańcuchowy umieszczony jest w koszu przyjęciowym, nie musi być on specjalnie głęboki. Wielkość kosza przyjęciowego może być regulowana przez zwiększenie jego długości. Wtedy przy pomocy przenośników bocznych możemy transportować ziarno z całej długości kosza. Napęd przenośnika CFG jest dostarczany standardowo z zamontowanym wzmocnionym paskiem klinowym typu V, ale jest również dostępny w wersji z motoreduktorem, który wymaga jedynie minimum obsługi. Przenośnik CFG jest wykonany z ocynkowanej stali, dlatego może być z powodzeniem montowany na zewnątrz pomieszczeń. Przenośnik CFG doskonale współpracuje z innymi urządzeniami systemów transportowych Kongskilde. Za pomocą przenośnika CFG możliwy jest transport poziomy, pionowy i pod pewnym kątem.

6 Przenośnik pasowy Kongskilde BCA/B Ruchomy przenośnik pasowy do ciągłego napełniania uzyskujemy po przymocowaniu przenośnika BCA/B do specjalnych rolek podwieszonych do belek pod sufitem. Przenośniki pasowe dają możliwość całkowitego opróżniania. Przenośnik pasowy Kongskilde BCA/B 45 jest idealny do delikatnego transportu w budynkach gdzie przestrzeń jest ograniczona. Gumowy pas w kształcie litery V umożliwia bardzo delikatny transport zbóż, rzepaku i innych nasion gdzie transportowany materiał nie dotyka obudowy przenośnika. Maksymalna wydajność to 45 t/h (na zamówienie możemy również dostarczyć przenośniki pasowe o wydajności 60 i 100 t/h) Przenośnik BCA/B 45 jest urządzeniem do całkowitego opróżniania. Przenośnik BCA/B jest przeznaczony do transportu poziomego na długości do 50 m. Przenośnik BCA 45 może być również wykorzystywany do transportu o nachyleniu do 15 stopni. Uzyskujemy wtedy jednak nieco niższą wydajność. Przenośnik BCA/B 45 może być dostarczony ze stałym lub ruchomym wlotem. Rozładunek może zachodzić na obu końcach lub poprzez ruchomy moduł rozładowczy. Poprzez przymocowanie przenośnika do belek typu I staje się on ruchomy i dzięki temu możliwe jest jego ciągłe napełnianie. Poprzez ruchome moduły rozładowcze ziarno może być w sposób ciągły rozładowywane na całej długości przenośnika. Rozładunek na obu końcach przenośnika zachodzi bez straty wysokości. Możliwe jest również elektryczne sterowanie modułami rozładowującymi przenośnika.

7 Przenośniki ślimakowe Kongskilde Kongskilde oferuje szeroką gamę różnych przenośników ślimakowych: przenośniki ślimakowe DGA/DGS, przenośniki korytowe DTA i przenośniki z koszem DGC. Przenośnik ślimakowy DGA Przenośniki DGA/DGS są prostymi i solidnymi urządzeniami. Są łatwe do przenoszenia, instalowania oraz łatwo można je przedłużać. Przenośniki DGA/DGS są w stanie pracować przy różnym nachyleniu od poziomego do pionowego Przenośniki DGA/DGS są dostępne w 5 różnych średnicach Przenośnik DGS 254 ma zamontowany motoreduktor, pozostałe modele są wyposażone w napęd pasowy. Przenośnik korytowy DTA Przenośnik korytowy DTA jest przeznaczony do transportu poziomego oraz przy nachyleniu nie większym niż 30 stopni, ale przy nieco zmniejszonej wydajności Transport tym przenośnikiem charakteryzuje się brakiem zapylenia oraz niskim poziomem halasu. Poza tym przenośnik korytowy wyłącza się jeśli nie jest załadowany i jest w stanie transportować ziarno w obu kierunkach poprzez przełącznik biegunowy na silniku. Przenośniki korytowe są dostępne w 3 różnych średnicach, wszystkie wyposażone w przekładnie pasową. Przenośnik ślimakowy z koszem DGC Przenośnik DGC posiada zamontowany w dolnej części silnik z przekładnią pasową i duży kosz umieszczony ponad nim. Taka budowa sprawia, że środek grawitacji jest nisko i dlatego maszyna jest łatwa i bezpieczna w manewrowaniu. Przenośnik z koszem jest idealny do rozładunku ziarna z przyczep. Jest dostępny w 3 różnych wersjach o wydajności do 33 t/h. Wydajność zależy od kąta nachylenia przenośnika podczas pracy. Wydajności Średnica rury Wydajność t/godz Ślimak Wylot Model Ø mm Poziomo 45 Pionowo obr/min średnica DGA OK160 DGA OK160 DGA OK200 DGS Ø200 DGS Ø250 Wszystkie wydajności odnoszą się do suchego i czystego jęczmienia Wydajności Silnik Ślimak Wylot Model T/godz obr/min obr/min średnica DTA OK160 DTA OK200 DTA OK200 Wszystkie wydajności odnoszą się do suchego i czystego jęczmienia. Wydajności Średnica rury Wydajność t/godz Ślimak Wylot Model Ø mm obr/min średnica DGC OK160 DGC OK160 DGC OK200 Wszystkie wydajności odnoszą się do suchego i czystego jęczmienia

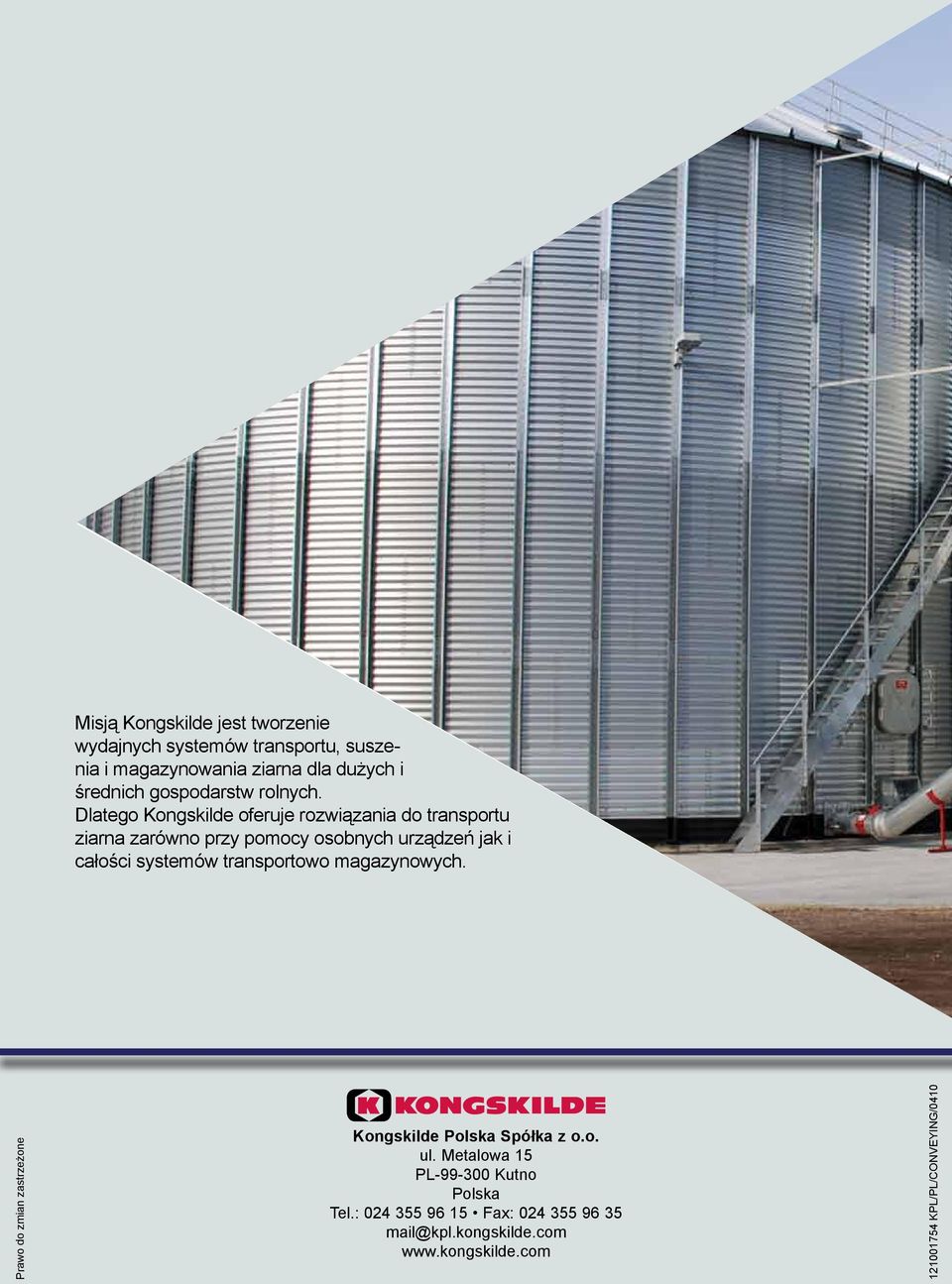

8 Prawo do zmian zastrzeżone Misją Kongskilde jest tworzenie wydajnych systemów transportu, suszenia i magazynowania ziarna dla dużych i średnich gospodarstw rolnych. Dlatego Kongskilde oferuje rozwiązania do transportu ziarna zarówno przy pomocy osobnych urządzeń jak i całości systemów transportowo magazynowych. Kongskilde Polska Spółka z o.o. ul. Metalowa 15 PL Kutno Polska Tel.: Fax: mail@kpl.kongskilde.com KPL/PL/CONVEYING/0410
