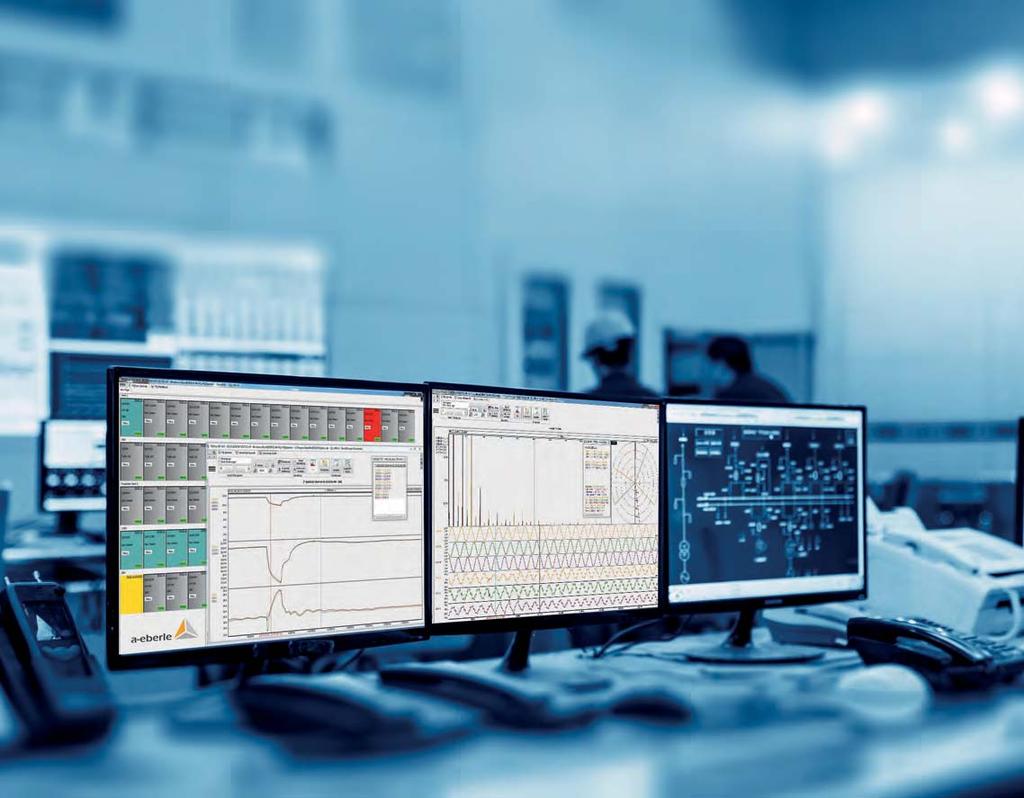

1 System monitoringu parametrów jakości energii elektrycznej oraz oprogramowanie do wizualizacji danych WinPQ WinPQ Oprogramowanie do zarządzania bazą danych pomiarowych WinPQ Innowacyjne rozwiązanie do pomiaru parametrów jakości energii elektrycznej i rejestracji zdarzeń w sieciach nn, SN i WN.

2 Sieci elektroenergetyczne podlegają ciągłym zmianom i modernizacjom, spowodowanym coraz powszechniejszym stosowaniem przez odbiorców układów elektronicznych oraz przekształtnikowych. Aby osiągnąć cele takie jak ograniczenie poziomu emisyjności CO 2, duży nacisk został położony na rozwój rozproszonych źródeł odnawialnych, aby uzupełnić zapotrzebowanie na moc w systemie el-en, opierającym się głównie na wytwarzaniu energii elektrycznej w konwencjonalnych elektrowniach i elektrociepłowniach, co spowodowało wzrost zakłóceń. Zdarzenia takie jak zapady i wzrosty napięcia, szybkie zmiany napięcia, asymetria czy przepięcia to problemy współczesnych sieci dystrybucyjnych. W celu ich rejestracji oraz analizy wymagany jest wysoce zoptymalizowany system przetwarzania danych pomiarowych zainstalowany w sieciach dystrybucyjnych oraz zakładach przemysłowych, które są szczególnie wrażliwe na szybkie zmiany napięcia, harmoniczne oraz przepięcia występujące w sieci zasilającej. Wzrost występujących w sieciach dystrybucyjnych zdarzeń ma również ogromny wpływ na stabilność całego systemu i ciągłość dostaw.

3 Z połączenia urządzeń pomiarowych z rodziny PQSys oraz oprogramowania WinPQ powstało rozwiązanie zarówno dla dostawców energii elektrycznej, jak również odbiorców końcowych. System monitoringu parametrów jakości energii elektrycznej umożliwia pomiary zgodnie z IEC ed. 3 dla urządzeń w klasie A oraz tworzenie raportów, zestawień i analizy jakości napięcia w dowolnej chwili na podstawie danych archiwalnych. Analizatory równolegle rejestrują zdarzenia występujące w sieci, a oprogramowanie umożliwia wysyłanie alarmów informujących o ich wystąpieniu. Wszystkie zainstalowane urządzenia stacjonarne oraz przenośne firmy A-Eberle są kompatybilne z dostarczanym oprogramowaniem WinPQ i mogą zostać podłączone do jednego systemu i zbierać dane z różnych poziomów napięć do jednej bazy danych. Urządzenia są wyposażone w złącza komunikacyjne, wykorzystywane do przesyłania danych do bazy danych WinPQ lub systemu SCADA za pomocą protokołu IEC 61850, Ethernet, 3G / 4G. System WinPQ jest doskonałym rozwiązaniem do zarządzania bardzo dużą ilością danych. Zarządzanie systemem danych odbywa się automatycznie. Wyświetlane są w programie dane, które aktualnie są potrzebne do stworzenia wybranego raportu, zestawienia tabelarycznego lub wykresu. Oprogramowanie umożliwia podgląd wybranych raportów zgodności z normą PN-EN oraz RBM z dnia 4 maja 2007, przesyłanie ich automatycznie mailem do wybranych odbiorców lub eksport do formatu COMTRADE, PQDIff lub PDF. Zastosowany w naszych urządzeniach hardware oraz software są idealnie dopasowane aby mogli Państwo cały czas kontrolować wszystkie parametry jee.

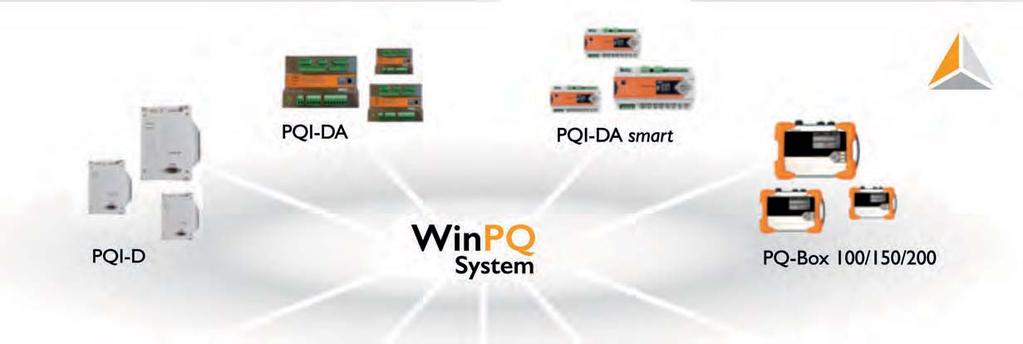

4 W pełni automatyczny monitoring parametrów jee Podgląd i wizualizacja danych Zarządzanie bazą Analiza i korelacja danych Zarządzanie urządzeniami i poziomami dostępu WinPQ System to rozwiązanie dedykowane dla wszystkich rejestratorów zdarzeń, stacjonarnych i przenośnych analizatorów jakości energii elektrycznej produkowanych przez firmę A-Eberle. Struktura systemu WinPQ Poziom zarządzania danymi Pomiary w sieci SN i WN Pomiary w sieci nn oraz u odbiorców końcowych

5 System monitoringu parametrów jakości energii elektrycznej oraz oprogramowanie do wizualizacji danych WinPQ WinPQ Oprogramowanie do zarządzania bazą danych pomiarowych Oprogramowanie typu klient-serwer z bazą danych WinPQ to inteligentne rozwiązanie przeznaczone do pełnego automatycznego monitorowania wszystkich parametrów jee rejestracji ciągłej, zdarzeń PQ oraz rejestracji zakłóceń z wielu urządzeń pomiarowych równolegle. Rozwiązania dobierane są indywidualnie do każdego punktu pomiarowego. Wykorzystywane oprogramowanie obsługuje wszystkie stacjonarne i przenośne analizatory firmy A. Eberle. Komunikacja z urządzeniami może być realizowana poprzez TCP / IP, połączenia światłowodowe, RS232, modemy 3G i 4G oraz modem analogowy. Ponadto, wszystkich dane pomiarowe z mobilnych analizatorów sieci można zaimplementować do bazy danych, w celu ich korelacji z danymi z urządzeń stacjonarnych. Do najważniejszych funkcjonalności systemu należą: Jednoczesny i równoległy odczyt danych ze wszystkich urządzeń podłączonych do systemu z gwarancją szybkości pracy systemu. Automatyczne rejestrowanie zdarzeń i tworzenie raportów zgodności z normą PN-EN oraz Rozporządzenia Ministra Gospodarki z dnia 4 maja 2007 r. Przesyłanie raportów i statystyk oraz informacji o zdarzeniach za pomocą poczty elektronicznej. Intuicyjne oprogramowanie umożliwiające podgląd i zarządzanie danymi z wielu urządzeń WinPQ może współpracować z następującymi bazami danych: MySQL, Maria DB, MS SQL oraz Oracle DB. Baza danych jest instalowana na serwerze w celu zagwarantowania ciągłej pracy systemu. Dowolna ilość użytkowników WinPQ może równocześnie pracować z bazą danych. Zasada: Góra / Dół Analiza - Proces Zintegrowana baza danych z oprogramowaniem WinPQ umożliwi Państwu szybki skrócony podgląd wielu danych pomiarowych w tej samej chwili. Wystarczy jedno kliknięcie przycisku myszy, aby wyświetlić interaktywny wykres wartości pomiarowych w funkcji czasu, który umożliwia przejście do szczegółowego zapisu zdarzenia. UKIERUNKOWYWANIE Podgląd statystyczny Poprzez kliknięcie myszką można utworzyć raport zgodności z normą PN-EN na podstawie milionów rekordów danych, ze wszystkich obszarów pomiarów. Jeżeli w raporcie parametr został przekroczony, można wyświetlić charakterystyki wybranego parametru na podstawie danych rejestracji ciągłej i rejestratorów zdarzeń. Rejestracja ciągła Dane pomiarowe rejestracji ciągłej, mogą być przechowywane w bazie danych nawet kilka lat. Przekroczenie ustawionych wartości granicznych generuje zapis rejestratora zdarzeń, do których automatycznie zostanie utworzone przekierowanie. Rejestrator zdarzeń Precyzyjną i szczegółową analizę umożliwiają rejestratory oscyloskopowe i 10 ms TRMS o częstotliwością próbkowania 40,95 khz.

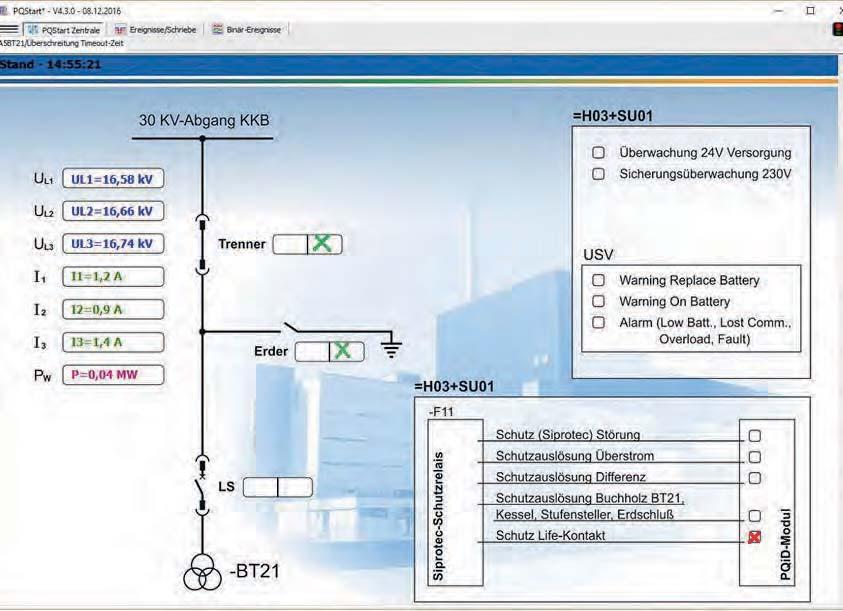

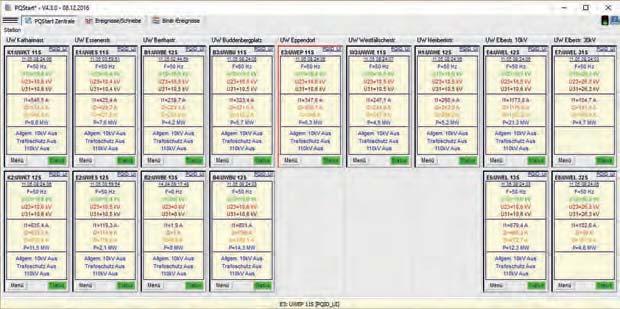

6 Topologia Wizualizacja punktów pomiarowych / Struktura systemu WinPQ oferuje różnorodne możliwości prezentacji danych pomiarowych. Urządzenia można rozmieścić na schemacie sieci lub w postaci uporządkowanej struktury np. na podstawie poziomów napięć lub rejonów dystrybucji. Na pulpicie urządzenia można podglądać dane on line oraz informacje na temat statusu zarejestrowanych zdarzeń. Jeżeli, odbiorca posiada indywidualny plan sieci, w programie WinPQ, można nanieść wybrane punkty pomiarowe na dostępny plan i wyświetlić informacje na temat statusu urządzenia oraz wybranych wartości pomiarowych. Na wszystkich pulpitach, można wybrać parametry i informacje dotyczące urządzeń jakie będą wyświetlane. Opcje dodatkowe: Obliczenie i wizualizacja wartości pomiarowych ONLINE. W przedstawionym przykładzie wyświetlona została suma mocy wszystkich podstacji transformatorowych na wybranym obszarze

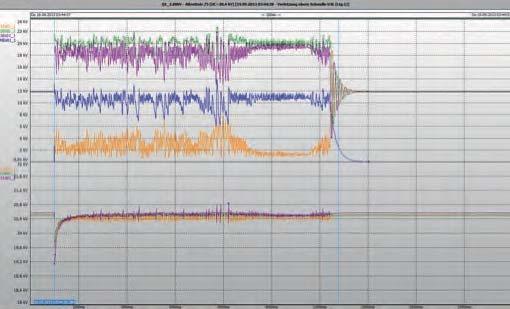

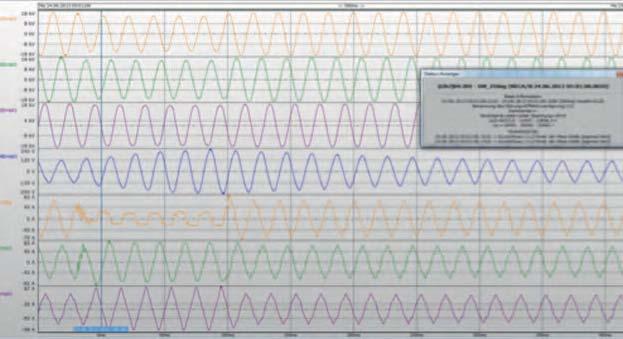

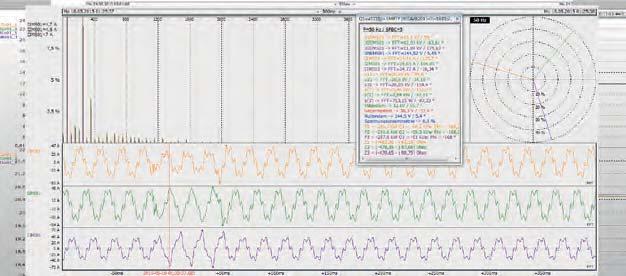

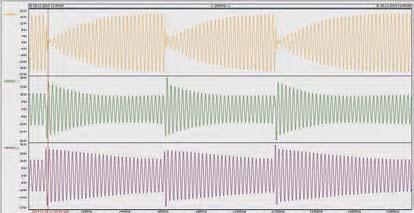

7 Funkcje podstawowe Rejestrator zdarzeń Analizator posiada wiele rejestratorów zdarzeń umożliwiające ustawienie dowolnych limitów wyzwoleń, częstotliwość próbkowania oraz dowolny czas zapisu przed i po zdarzeniu. Urządzenia mają możliwość samodzielnego dopasowania długości czasu trwania zapisu do częstotliwości występowania zdarzeń w sieci energetycznej. Rejestrator ½ okresowy TRMS średnich wartości napięć (L-L i L-N), prądów, mocy oraz częstotliwości. System WinPQ oferuje możliwość prezentacji na jednym zestawieniu zapisu z różnych analizatorów stacjonarnych i przenośnych. Dodatkowo mogą być wyświetlane, takie informacje jak m.in. sygnał z wejść binarnych, informacje o przekroczeniach limitów zdarzeń, które mogą posłużyć również w dalszej analizie i korelacji. Rejestrator oscyloskopowy z częstotliwością próbkowania od 10 khz - 40 khz. Rozbudowane możliwości analizy i funkcja obliczenia FFT

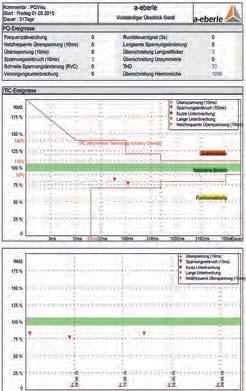

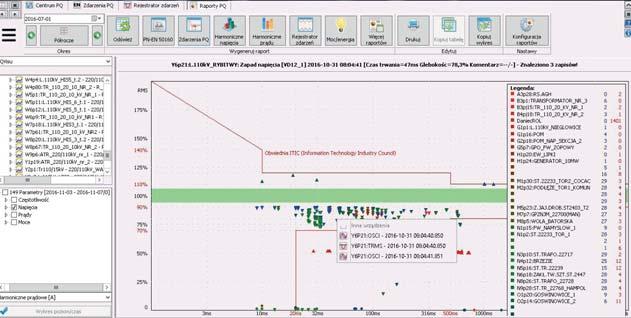

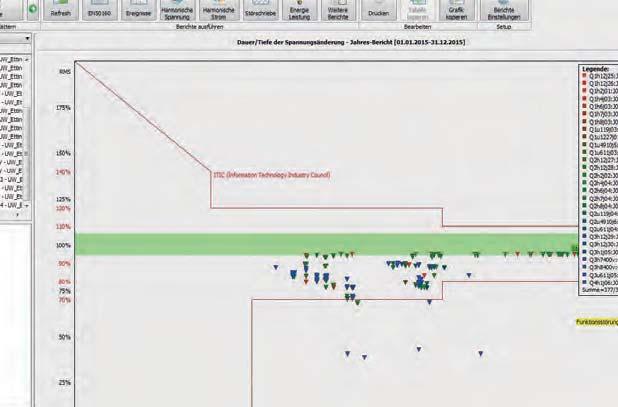

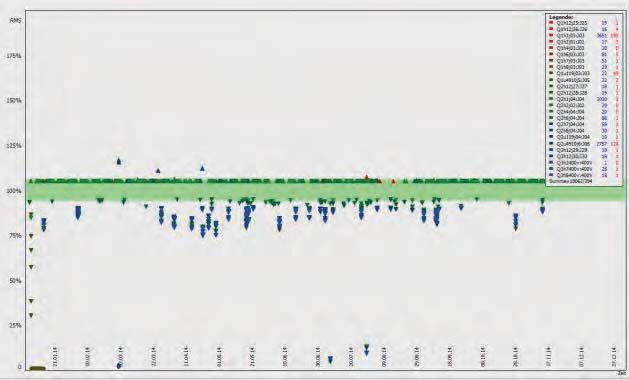

8 Funkcje podstawowe Jakość energii elektrycznej raporty i statystyki Przykłady raportu ITIC Program WinPQ oferuje niezwykle szeroki wachlarz raportów i zestawień statystycznych dotyczących jakości zasilania. Istnieją szczegółowe raporty dla jednego punktu pomiarowego, przeglądowe raporty dotyczące grupy urządzeń, poziomów napięcia albo wybranych obszarów sieci. Wykres zawiera zestawienie wszystkich zdarzeń napięciowych dla wybranej grupy urządzeń, w dowolnym okresie czasu. Każdy z zaznaczonych na wykresie punktów umożliwia wyświetlenie szczegółowego zapisu rejestratora, w celu dalszej analizy. Zapady i wzrosty napięcia klasyfikowane według daty i głębokości zdarzenia. Zapady i wzrosty napięcia klasyfikowane według daty i czasu wstąpienia Zapady i wzrosty napięcia klasyfikowane według czasu trwania i głębokości zdarzenia. Przykład raportu EN Podwójne kliknięcie myszką na jeden z punktów otwiera przyporządkowany zapis z rejestratora zdarzeń.

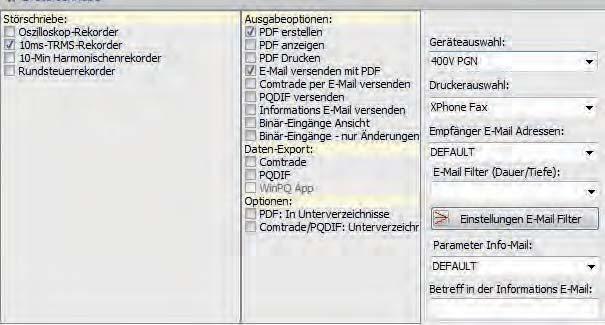

9 Funkcje podstawowe Automatyczne raportowanie Z zainstalowanych urządzeń wszystkie rejestracje są natychmiast i automatycznie przesyłane do bazy danych. Tworzone są w pełni automatycznie dokumenty PDF, które następnie mogą być przesłane na adres lub na dowolną drukarkę. Raporty jakości zasilania i statystyka rejestracji ciągłej są archiwizowane w bazie danych. Grafika 3D ułatwia analizę wielu parametrów z wielu urządzeń pomiarowych na wybranym obszarze lub wybranym poziomie napięć. Zarządzanie alarmami Dla każdego punktu pomiarowego można utworzyć oddzielny harmonogram przesyłania informacji uwzględniając: rodzaj zdarzenia wartość limitu adresata wiadomości Alarmy mogą zostać ustawione jako wiadomości , sms, okna pop-up lub komunikaty dźwiękowe.

10 Program WinPQ Unikalny system monitoringu parametrów jakości energii elektrycznej oraz oprogramowanie do wizualizacji danych WIN PQ

11

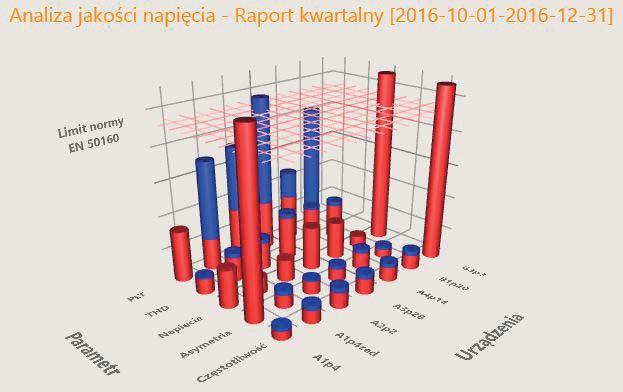

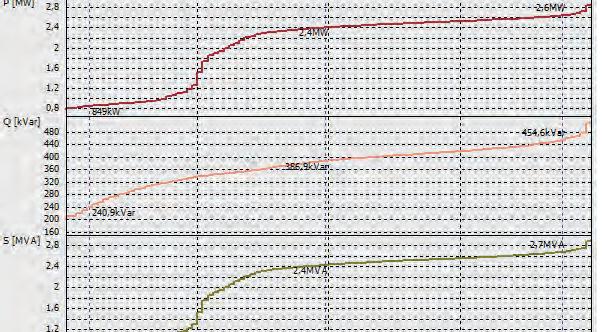

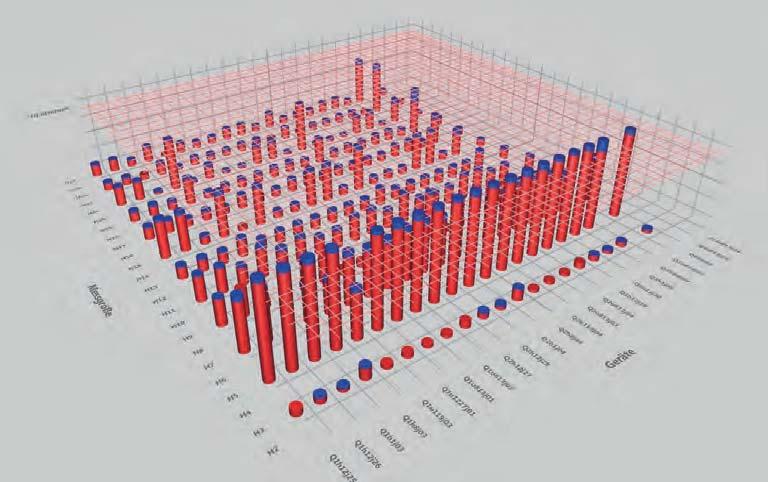

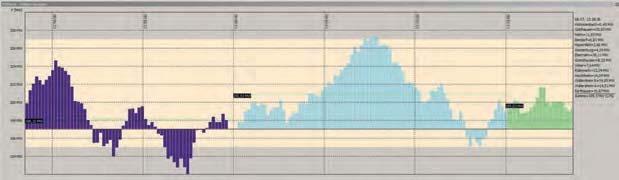

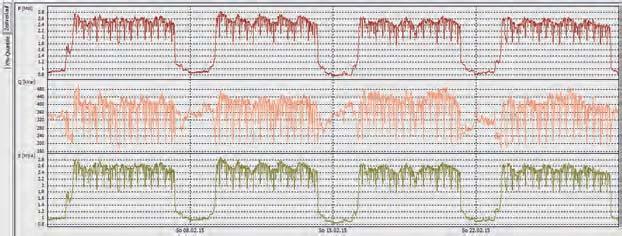

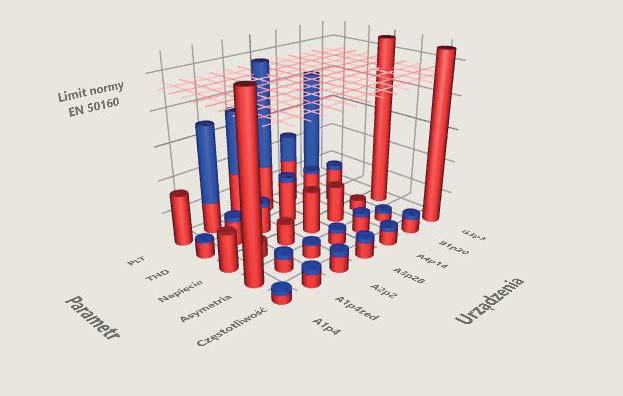

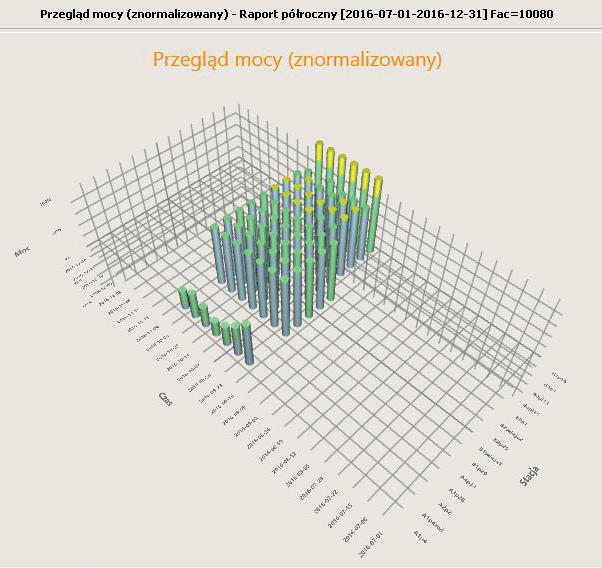

12 Opcje Grafika 3D i 4D Grafika 3D i 4D daje podgląd wielu parametrów pomiarowych jednego lub większej ilości urządzeń. Analiza profili obciążenia wielu stacji w dowolnym oknie czasowym. Klikając przyciskiem myszy na wybrany słupek na wykresie, można przejść do przebiegu w funkcji czasu wybranego urządzenia. (Patrz niżej).

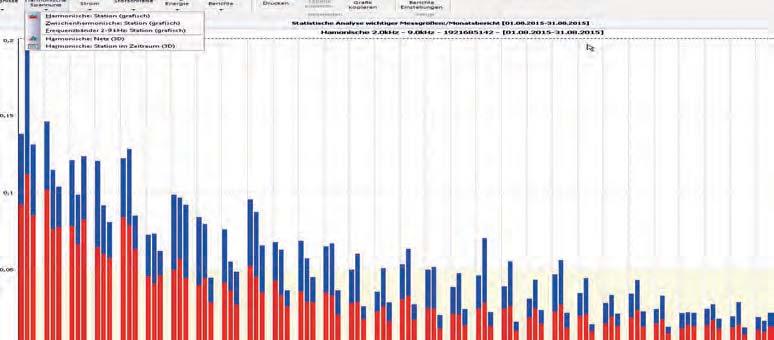

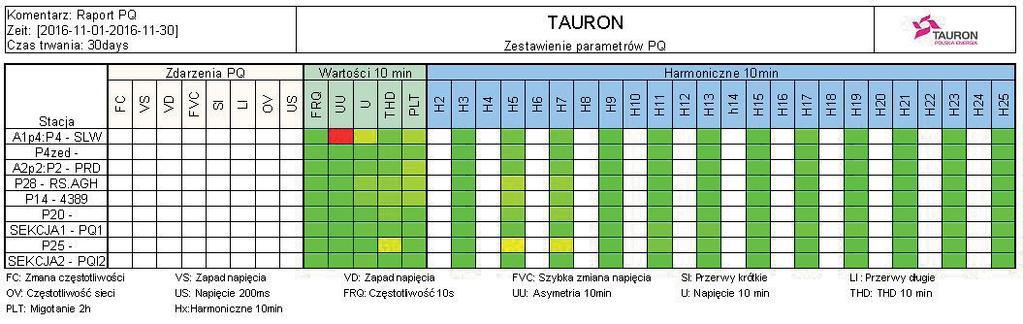

13 Opcje Raporty harmonicznych napięć i prądów zgodnie z normą IEC w zakresie częstotliwości do 9 khz Wszystkie harmoniczne napięć i prądów od 2 do 50 oraz częstotliwości do 9 khz wg IEC są prezentowane graficznie oraz porównane z odpowiednimi wartościami granicznymi określonymi w normach i zestawione na wykresie słupkowym. Raport 4D W raporcie 4D zbiorczym można zaprezentować liczbę zdarzeń sieciowych albo zestawienie parametrów grup urządzeń w dowolnym okresie czasu. Zestawienie Heatmap umożliwia przedstawienie tabelaryczne zdarzeń dużej liczby punktów pomiarowych i urządzeń

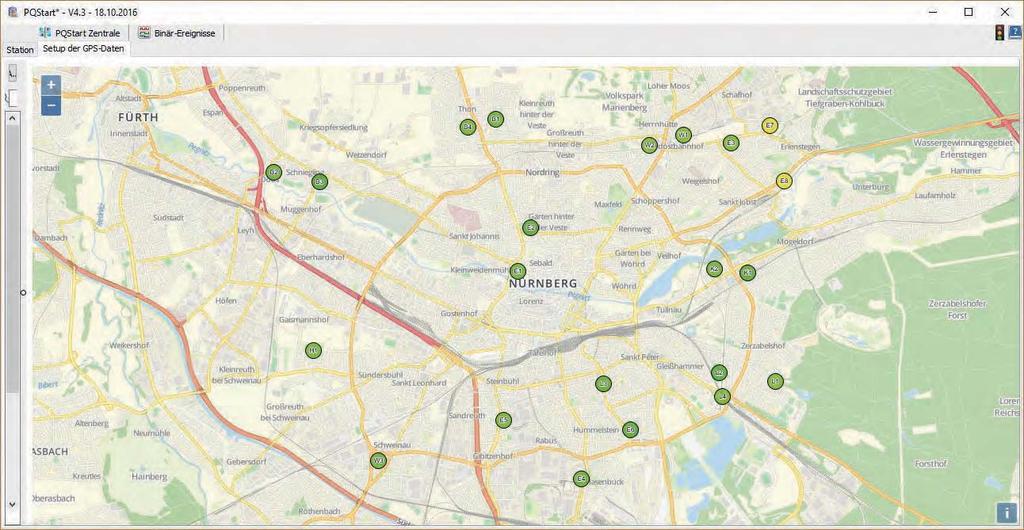

14 Opcje Mapy Z opcją Mapy wszystkie stacje są wyświetlane na mapie zgodnie z ich współrzędnymi geograficznymi. Mapy dostępne są w trybie offline. Połączenie z Internetem nie jest konieczne. Na mapie można umieścić wybrane parametry pomiarowe, które będą wyświetlane w postaci graficznej. W taki sposób można łatwo przedstawić poziom napięcia, obciążenie oraz rezerwę jakości energii.

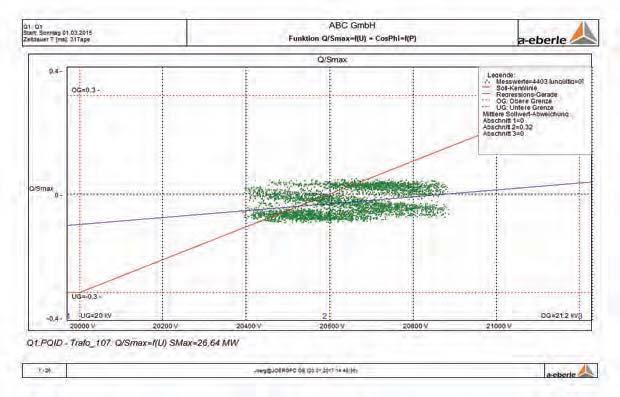

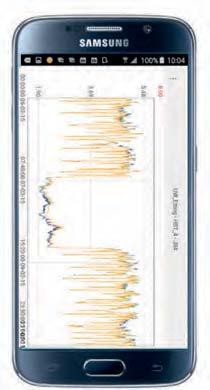

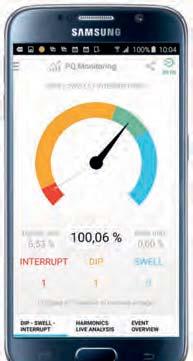

15 Opcje Generacja mocy / Charakterystyki współczynnika cos (φ) odbiorów Dla pomiarów przy generatorach istotną informacją jest monitorowanie wymaganego wskaźnika cos φ, dla określonego poziomu generacji i obciążenia. Do wykonywania takich zestawień niezbędna jest opcja Cos φ charakterystyki, która umożliwia automatyczne lub ręczne generowanie raportów. WinPQ Aplikacja Aplikacja WinPQ-App umożliwia podgląd i analizę na smartphonie wybranych wartości pomiarowych oraz zdarzeń. Aplikacja umożliwia dostęp do takich parametrów jak: Rejestrator oscyloskopowy Rejestrator ½ RMS Dane rejestracji ciągłej (profil obciążenia, prąd, napięcie, THD, migotanie...) Zdarzenia PQ

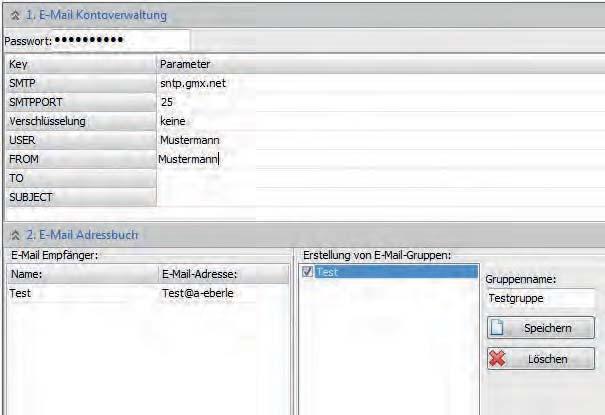

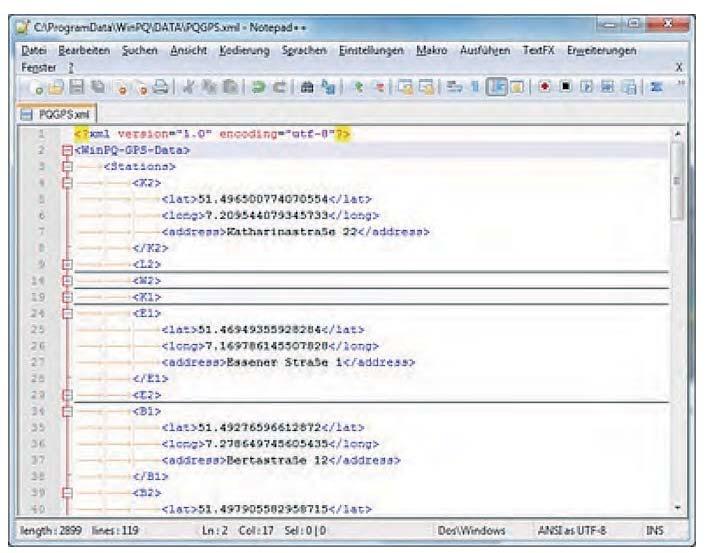

16 Opcje XML - Eksport danych do interfejsu Nequal Interfejs XML - Eksport danych (Szwajcaria oraz Austria) Ustawienia wiadomości W opcji Wiadomość można ustawić automatyczne generowanie wiadomości, na poczcie elektronicznej zawierającej informacje na temat zdarzenia jakie wystąpiło w sieci, głębokości oraz czasu trwania i przesłanie tych informacji na wybrany adres. Np. Wystąpienie zapadu napięcia o wartości 17% i długości czasu trwania 350 ms dla grupy odbiorców przemysłowych.

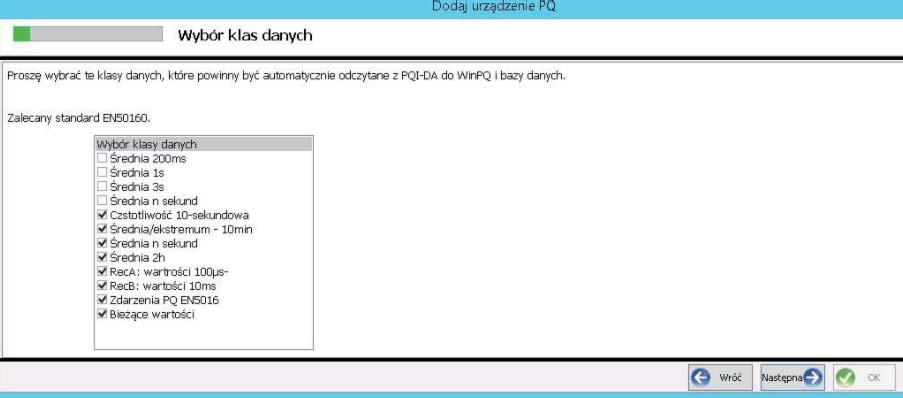

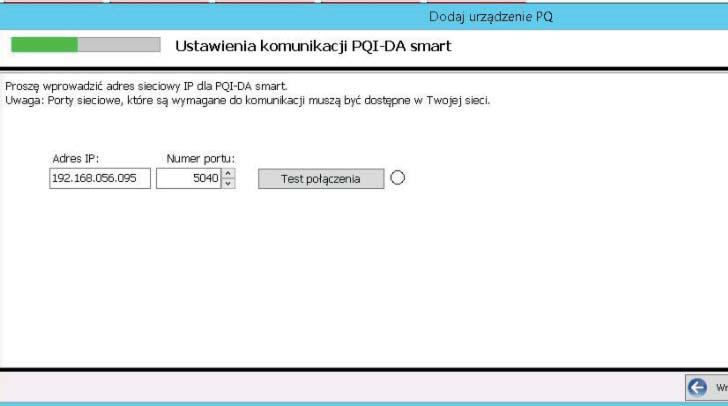

17 Funkcja podstawowa Konfiguracja urządzenia Dodawanie nowych urządzeń odbywa się poprzez specjalny panel, który prowadzi użytkownika krok po kroku, w celu uzupełnienia wszystkich niezbędnych danych. Proces ten jest prosty i intuicyjny, ponieważ kreator sam tworzy automatycznie, po wprowadzeniu danych łącze komunikacyjne oraz widok pulpitu urządzenia. W oprogramowaniu dostępne są szablony wartości granicznych zgodnie z obowiązującymi normami dla wszystkich poziomów napięć oraz sieci przemysłowych. Następujące standardy są przechowywane w oprogramowaniu oraz aktualizowane przez A. Eberle w przypadku zmian ich zapisu: EN50160 IEC IEC IEC Klasa 1, 2, 3 D-A-CH-CZ Wytyczne

18 Program WinPQ

19

20 Wymagania systemowe Program Cel Serwer / Użytkownik TCP-Port MySQL (mysqld.exe) Serwer bazy danych Serwer 3306 PQRS232Server (PQRS232Server.exe) RS232 - oprogramowanie konwentera Serwer 1701,1702, PQReport, PQVisu, PQStart Czytanie i wizualizacja z danych Użytkownik 3306 MySQL PQ Para (PQPara.exe) Komunikacja z urządzeniem poprzez Użytkownik 1701,1702, serwer PQRS232 PQManager (PQManager.exe) Przesyłanie plików z urządzenia Użytkownik 1701, 1702, w bazie danych WuT-Com Parametryzacja COM-Server Client Użytkownik 1111, 8000 PQSmartManager, WinPQSmartManager (PQSmartManager.exe, WinPQSmartManager.exe) Dostęp do PQI-D Smart Urządzenia Użytkownik 5040 Program WinPQ z bazą danych: zalecane wymagania systemowe System operacyjny: Windows 10 / Windows Server 2016 Procesor: 4 - rdzeniowy RAM: 8 GB Program WinPQ z bazą danych: Minimalne wymagania systemowe System operacyjny: Windows 7; 8; 10 / Windows Server Procesor: przynajmniej 2 Rdzeniowy Pamięć: 20 GB MB na stację rocznie (stosując standardowe profile) RAM: przynajmniej 4GB Zarządzanie użytkownikami / Bezpieczeństwo BDEW (bezpieczeństwo IT) System posiada wielopoziomowy, w pełni automatyczny mechanizm tworzenia kopii zapasowych i testowania poprawności działania, w celu zapewnienia bezpieczeństwa przechowywania danych z tak dużej ilości urządzeń. System zarządzania umożliwia również tworzenie kopii zapasowych na zewnętrznych serwerach oraz usuwanie bloków danych po upływie ustawionego czasu. Np. zapis z rejestratorów zdarzeń może być przechowywany tylko kilka miesięcy, w odróżnieniu od danych rejestracji ciągłej i statystyk, które będą przechowywane przez kilka lat. Integracja urządzeń lub komponentów System umożliwia wprowadzenie poprzez komunikację Modbus lub TCP/IP danych pomiarowych z innych systemów, jak np. pomiar temperatury lub promieniowania w celu umożliwienia szerszej analizy i korelacji danych. Możliwości eksportu danych Program WinPQ umożliwia automatyczny lub ręczy eksport danych do następujących formatów: PQDIF Comtrade XML TXT

21 Opcje zamówienia Opcje zamówienia WinPQ do 2 Urządzeń pomiarowych MySQL WinPQ do 2 Urządzeń pomiarowych MariaDB WinPQ do 10 Urządzeń pomiarowych MySQL WinPQ do 10 Urządzeń pomiarowych MariaDB WinPQ do 100 PQID MySQL WinPQ do 100 PQID MariaDB WinPQ nieograniczona liczba urządzeń pomiarowych MySQL WinPQ Licencja firmowa MySQL nieograniczona liczba urządzeń oraz użytkowników WinPQ-Rozbudowa od 2 do10 urządzeń pomiarowych WinPQ-Rozbudowa od 2 do nieograniczonej liczby urządzeń pomiarowych WinPQ- Rozbudowa od 10 do nieograniczonej liczby urządzeń pomiarowych WinPQ-Rozbudowa od 10 na podstawie Licencji korporacyjnej WinPQ-Rozbudowa od 255 na podstawie Licencji korporacyjnej WinPQ-Rozbudowa o dalsze 3 PC-Klient Opcje oprogramowania poprzez kod licencyjny Generatory mocy charakterystyka cos (φ) Nequal interfejs eksport (Szwajcaria / Austria) Raporty Pakiet rozszerzony (energia / moc / wykresy 3-D / 4-D ) Aplikacja WinPQ na telefon z systemem Android COMTRADE - Pakiet import danych (import danych z systemów zewnętrznych) Pakiet-ZFA (zdalny odczyt licznika i ocena w WinPQ) Wysyłanie wiadomości z informacjami o zdarzeniach Mapy - wyświetlanie map w 2D i 3D - Niemcy Mapy - wyświetlanie map w 2D i 3D - Austria Mapy - wyświetlanie map w 2D i 3D - Szwajcaria Mapy - wyświetlanie map w 2D i 3D indywidualnie, zgodnie z życzeniem klienta Serwis / Aktualizacje Aktualizacja WinPQ z bazą danych MSQL Aktualizacja WinPQ bez bazy danych MySQL Aktualizacja wersji bazy danych MySQL dla systemu WinPQ Umowa serwisowa, BDEW White Paper dla WinPQ, baza danych msql, Wersja firmware

22 Program WinPQ

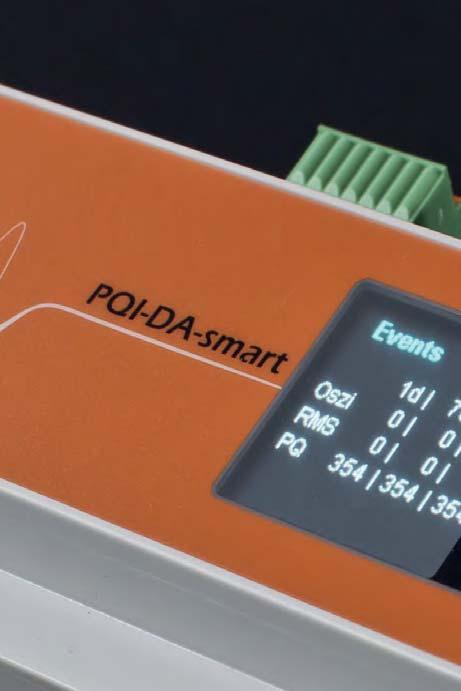

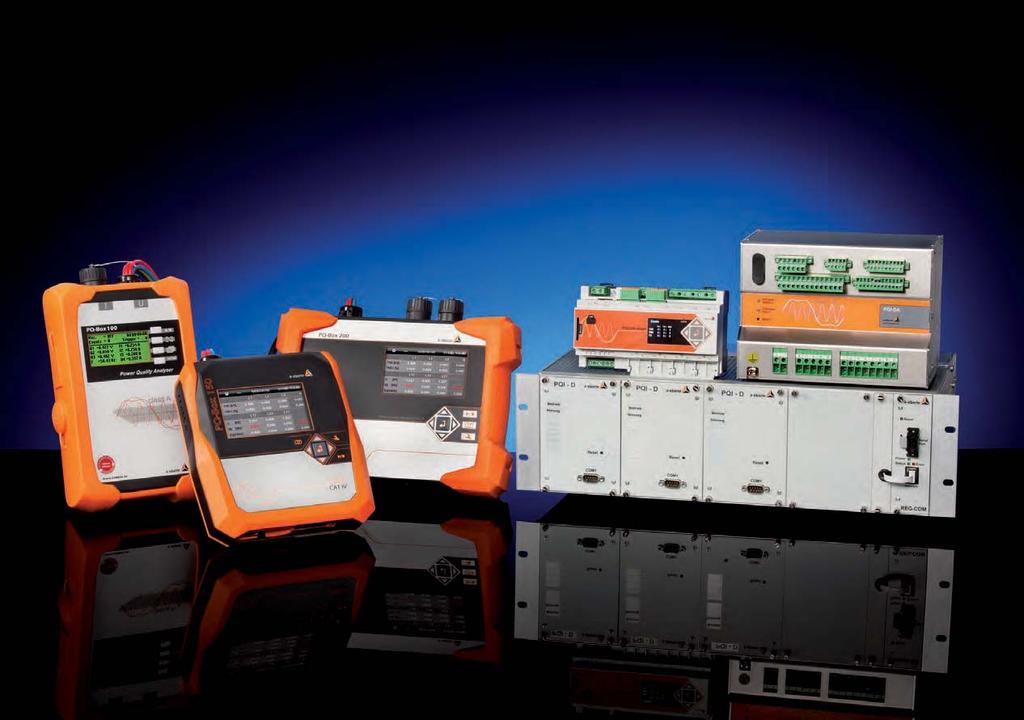

23 Oferta przenośnych i stacjonarnych analizatorów jakości energii elektrycznej firmy A. Eberle.

24 Zapraszamy do kontaktu Radosław Wiśniewski Anna Hońdo ASTAT sp. z o.o. ul. Dąbrowskiego Poznań tel fax info@astat.pl A. Eberle GmbH & Co. KG Frankenstraße 160 D Nürnberg Tel. +49(0) Fax. +49(0) info@a-eberle.de
