1 Tworzymy nową jakość! REGSys Komfortowa regulacja napięcia z inteligentnymi funkcjami dodatkowymi tryb rejestracji dziennik zdarzeń przetwornik pomiarowy możliwość prowadzenia statystyk ciągłe monitorowanie pracy transformatora funkcja pracy równoległej transformatorów - ParaGramer funkcjonalna parametryzacja

2 REGSys System regulacji napięcia REGSysTM przeznaczony jest dla regulacji, nadzoru i monitorowania transformatorów mocy z podobciążeniowym przełącznikiem zaczepów w sieciach średniego i wysokiego napięcia. Regulator dzięki wielu dowolnie parametryzowalnym wejściom i wyjściom, wskazania LED, zaawansowanych funkcji dodatkowych rejestratora, dziennika i przetwornika pomiarowego oraz statystyk, funkcji pracy równoległej transformatorów - ParaGramer, monitorowania pracy transformatorów oraz wydajnego języka programowania czynią ten system regulacji napięcia szczególnie komfortowym. Główny nacisk został położony na elastyczność oraz dostosowanie do specyficznych dla klienta instalacji i łatwość obsługi. Urządzenia z rodziny REGSys mogą być łatwo połączone z siecią regulatorów (np. praca równoległa, rozbudowana infrastruktura). Użytkownik znajdzie odpowiednie rozwiązanie dla każdego zadania. Regulator napięcia Regulatory napięcia REG-DTM i REG-DATM oferują obok normalnej funkcji regulacji liczne funkcje dodatkowe. Np. dla kompensacji spadków napięcia na przewodach dostępne są 4 programy prądowe umożliwiające uchwycenie wpływu prądu. Dalsze funkcje jak pełzające napięcie sieci, pamięć trendów i różne funkcje nadzoru dla podobciążeniowego przełącznika zaczepów zwiększają funkcjonalność systemu. Wszystkie dane procesowe

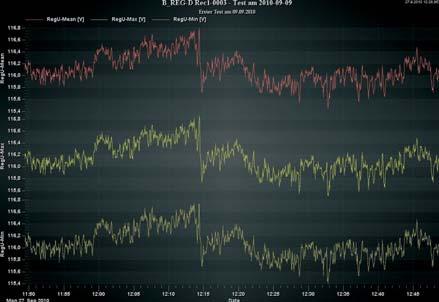

3 Tworzymy nową jakość! Regulacja. Monitorowanie. Rejestracja. Sterowanie. REGSysTM : system regulacji napięcia z zintegrowanym monitorowaniem pracy transformatora i więcej. monitorowanie transformatora Dziennik zdarzeń Tryb regulacji Tryb rejestratora Program prezentacji REGView wymagane dla oceny regulacji prezentowane są w przejrzysty sposób na ekranie. Szczególnie ważne funkcje to: Funkcja rejestratora REG-D(A) i PAN-D Standardową funkcją rejestracji można rejestrować 3 wielkości (np. napięcie, prąd, kąt φ, temperaturę oleju lub uzwojenia) i przedstawiać na wykresie w funkcji czasu. Przy rejestracji regulowanego napięcia rejestrowane są również skorelowane w czasie ustawienia stopni, wartości zadane, pasmo tolerancji i stan pracy ręcznej lub automatycznej. W przypadku zakłócenia jego czas wybierany jest z klawiatury panelu lub przez komputer PC. Zakłócenie może być wtedy analizowane z danych historycznych. Dodatkowo REG-DTM może być doposażony do wersji S2. Dostępna jest wtedy rozszerzona funkcja rejestracji z 256 kanałami. Z rozdzielczością czasową do 1 s wersja ta jest idealna dla funkcji monitorowania transformatorów. Dane są archiwizowane i prezentowane przez program REGView wchodzący w skład programu obsługi WinREG. Funkcja dziennika REG-D(A) i PAN-D Rejestrowane są tu wszystkie zdarzenia niezbędne dla wyjaśnienia przyczyn zakłóceń. W pamięci FIFO zachowane zostają chronologicznie z godziną i datą ostatnie 512 zdarzeń. Np.: kiedy regulator został przełączony z trybu ręcznego na auto lub kiedy napięcie przekracza określoną granicę. Dziennik jest optymalnym uzupełnieniem funkcji rejestracji i w przypadku zakłócenia umożliwia późniejsze badania. Służy również wykonaniu ogólnej analizy, celem optymalizacji regulacji napięcia.

4 REGSys M Funkcja statystyki REG-D(A) Dla oceny regulacji nie wystarczy znajomość całkowitej liczby przełączeń w czasie. Istotna jest też informacja o tym, jakie operacje i jak często były włączane pod obciążeniem. Statystyka udostępnia te wiadomości co stanowi ważny czynnik oceny jakości regulacji. Poza tym funkcja ta pomaga w ustaleniu cykli planowania remontów PPZ. Moduł Trafo-Monitoring (TMM) REG-D(A) Trwałość transformatora zależy istotnie od temperatury. Obliczana jest ona z pomiaru temperatury oleju i prądu w powiązaniu z ważnymi wielkościami charakterystycznymi wg IEC i IEC Przy pomocy tych danych moduł Trafo- -Monitoring zintegrowany z regulatorem napięcia wyznacza pozostały czas życia transformatora i może równocześnie sterować do 6 grup wentylatorów i 2 pomp olejowych. Równolegle rejestrowane są czasy pracy wentylatorów i pomp. Dodatkowo można aktywować wentylatory (grupy) na transformatorze przez ustaloną oczekiwaną temperaturę uzwojenia (SMART-Fan-Control), co zwiększa jego rezerwę mocy. Funkcja dodatkowa Overload Prediction /przewidywanie przeciążenia/ oferuje kolejne narzędzie optymalizacji eksploatacji transformatora.

5 Tworzymy nową jakość! REGSys inteligentnie i dowolnie programowane Przetwornik pomiarowy Funkcja pracy równoległej transformatorów - ParaGramer ożliwość prowadzenia statystyk Funkcjonalna parametryzacja & 1 Funkcja pracy równoległej transformatorów - ParaGramer Funkcja przetwornika pomiarowego Funkcja przetwornika w REG-D(A) dostarcza wyniki z równomiernie lub asymetrycznie obciążonych sieci 3-fazowych. Wszystkie potrzebne wielkości pomiarowe dla oceny sytuacji pomiarowej w punkcie zasilania prezentowane są przejrzyście na ekranie. Wielkości mierzone mogą być wyprowadzane jako wyjścia ma lub w formacie umożliwiającym sterowanie zdalne. Praca równoległa Funkcja ParaGramer REG-D(A) Jeżeli transformatory są używane równolegle wg metody Master-Folower lub minimalizacji obwodowego prądu biernego, wymagany jest zawsze pewien nakład pracy operatora. Funkcja Para- Gramer automatyzuje rozpoznanie pracy równoległej. Używa wzorców stacji i umożliwia przez to rozpoznanie dowolnych układów równoległych. W programie Master-Folower wybór Mastera transformatora nadrzędnego, następuje automatycznie. Funkcją dodatkową MSI (Master / Slave / Independent) przez wejście binarne, klawiaturę lub zdalnie, alternatywnie i w prosty sposób można wybrać funkcję regulatora. Programy w tle REG-D(A) i PAN-D Swobodne programowanie systemu regulacji napięcia REGSysTM przy pomocy własnego języka programowania REG-L czyni go szczególnie uniwersalnym i wydajnym. Przez zastosowanie programów w tle można realizować szybko i skutecznie specyficzne rozwiązania pracy transformatorów w systemach energetycznych wszystkich klientów. Np.: - regulacja bloku transformatorów, - realizacja dodatkowych wartości granicznych, - modyfikacje określonych parametrów czasowych, - generacja dodatkowych operacji i parametrów.

6 REGSys Komunikacja SCADA REG-D(A) i PAN-D System regulacji REGSysTM obsługuje wszystkie powszechne protokoły zarządzania jak MODBUS RTU, SPABus, Profibus-DP, DNP 3.0, IEC /-103/-104 i IEC Dostępne są również rozwiązania do zdalnej obsługi (Com-Server) oraz regulacji zdalnej przez sieć (ELAN przez Ethernet). Programy parametryzacji i prezentacji WinREG / REGView. Dla komfortowej parametryzacji, programowania i archiwizacji dostępny jest program WinREG. Program bazowy może być poszerzany modułowo do różnych zadań. Programy modułowe to: - REGView składający się z części zbierającej dane (Collector) i rejestratora dla archiwizacji i wizualizacji danych zarejestrowanych w systemie REGSys TM, - WinTM dla parametryzacji modułu Trafo-Monitoring w REG-D(A) i wizualizacji, - WinDM dla parametryzacji REG-DM(A) (samodzielny moduł monitorujący transformator). Jednostki nadzorcze PAN-D., PAN-A1, PAN-A2 Jako uzupełnienie opcji regulatora napięcia system regulacji REGSysTM posiada jednostki nadzorcze PAN-A1, PAN-A2, PAN-D.

7 Tworzymy nową jakość! REGSys z modułowymi opcjami sprzętowymi COM3 Converter Narzędzia te zasadniczo oferują nadzór napięcia. Jeżeli napięcie jest za niskie lub za wysokie, przerywane są fizycznie polecenia przestawiania w odpowiednim kierunku od regulatora napięcia do podobciążeniowego przełącznika zaczepów. Jednostki PAN-A1, PAN-A2 i PAN-D mogą dodatkowo informować przez przekaźniki naruszenia granic nastaw. PAN-D bazuje na tej samej platformie co REG-DTM i oferuje jeszcze więcej funkcji przy równocześnie zwiększonym komforcie obsługi (WinREG, programy w tle, zdalne sterowanie). Rozszerzenia sprzętu i interfejsy ANA-D, BIN-D jet to bardzo uniwersalne i obszernie wyposażenie sprzętowe regulatora napięcia REG-D(A) może być dodatkowo rozbudowywane przez zastosowanie złącza analogowego ANA-D i binarnego BIN-D (wejścia binarne lub przekaźniki). Dołączenie tych modułów następuje przez standardowo dostępne złącza COM3. Zależnie od aplikacji można też dołączać zewnętrzny konwerter COM3. Umożliwia on bezpośrednią komunikację REG-D(A) lub również PAN-D przez Modbus RTU z urządzeniami innych producentów. Rozwiązanie to jest optymalne, jeżeli REG-D(A) przesyła dane z czujników lub innych urządzeń mierzonych w celu monitorowania transformatora i może być rejestrowany i transmitowany przez np. IEC (np. pomiary DGA lub temperatury).

8 Produkt - Merkmale REGSys Dane ogólne dla wszystkich wariantów urządzenia zasilanie AC/DC V lub DC V złącza 3xRS232, 2xELAN zakres pomiaru prądu 1/5 A ilość wartości zadanych cztery zakres wartości zadanych V max liczba elementów ELAN 255 obsługiwane systemy zarządzania IEC , IEC IEC , IEC 61850, MODBUS RTU, SPABUS Profibus DB, DNP 3.0, DNP 3.0 via Ethernet REGSys uniwersalny budowa kaseta 19 (84 TE) obudowa na ścianę (30 i 49 TE) do tablicy (30 i 49 TE) 16 (max 64 z modułem rozszerzenia BIN-D)* wejścia binarne wyjścia binarne 9 (max 64 z modułem rozszerzenia BIN-D)* LEDy 8* kanały analogowe 6 opcja (max 32 z modułem rozszerzenia ANA-D)* * liczba obowiązuje dla REG-DTM z odpowiednim modułem rozszerzenia, zależnie od wyposażenia REGSysTM liczba może być różna REG-DA niewielki budowa obudowa metalowa na ścianę, \ do tablicy lub na szynę DIN montaż ze szczelnością IP54 wejścia binarne 16 (max 28)* wyjścia binarne 13 (max 25)* LEDy 14 kanały analogowe 1 (max 8)* * liczba instalowanych w obudowie REG-DATM wejść/wyjść przy zastosowaniu połączenia zdalnego sterowania REGSys_D_0612-nue Twój partner ASTAT Sp. z o.o Poznań, ul. Dąbrowskiego 441 tel , fax info@astat.com.pl A. Eberle GmbH & Co. KG Frankenstraße 160 D Nürnberg Fon +49(0) Fax +49(0) info@a-eberle.de web
