1 PROJEKT AKUSTYCZNY NR: AKJ SALI ROZPRAW NR 213 SĄDU APELACYJNEGO W RZESZOWIE Ograniczenie pogłosu w Sali rozpraw nr 213 zlokalizowanej na kondygnacji II piętra budynku Sądu Apelacyjnego w Rzeszowie Skarb Państwa Sad Apelacyjny w Rzeszowie z siedzibą Al. Piłsudskiego Rzeszów Kwiecień Opracował: Mgr inż. OCHRONY ŚRODOWISKA JANUSZ TRZYNA Tel

2 SPIS TREŚCI strona 1. PRZEDMIOT I ZAKRES OPRACOWANIA Podstawa opracowania 1.2. Przedmiot i cel opracowania 1.3. Zakres opracowania Akustyka wnętrz 2. DANE OGÓLNE 4 3. WYMAGANIA PRAWNE PODSTAWOWE ZAŁOŻENIA PROJEKTOWE 6 5. AKUSTYKA WNĘTRZA SALI Założenia akustyczne 5.2. Obliczenia akustyczne 6. WYTYCZNE KONSTRUKCYJNE ORAZ INSTALACYJNE Dobór materiałów 6.2. Opis elementów oraz materiałów instalacji akustycznych 6.3. Zalecany sposób postępowania 7. UWAGI KOŃCOWE ZAŁĄCZNIKI Przedmiar robót 8.2. Kosztorys inwestorski 8.3. Zestawienie rysunków 2

3 1. PRZEDMIOT I ZAKRES OPRACOWANIA 1.1. Podstawa opracowania Podstawą wykonania opracowania jest umowa nr: F /15 z dnia Krajowe i międzynarodowe normatywy i zalecenia z dziedziny akustyki 1.2. Przedmiot i cel opracowania Przedmiotem opracowania jest projekt akustyczny ograniczenia czasu pogłosowego wnętrza Sali rozpraw nr 213 zlokalizowanej na kondygnacji II piętra budynku Sądu Apelacyjnego w Rzeszowie.. Celem opracowania jest określenie wytycznych technologicznych oraz budowlanych dla uzyskania optymalnych własności akustycznych wnętrza pomieszczenia Zakres opracowania Akustyka wnętrz - określenie funkcji pomieszczenia, wymaganych warunków akustycznych - pomiary akustyczne - sprecyzowanie parametrów dźwiękowych, z uwzględnieniem funkcji - analizę akustyczną na podstawie dokumentacji architektonicznej i inwentaryzacji - określenie współczynników pochłaniania dla płaszczyzn w pomieszczeniu - zaprojektowanie oraz dobór ustrojów akustycznych do wnętrza sali - obliczenie chłonności akustycznej oraz czasu pogłosu w funkcji częstotliwości - kontrolne obliczenia akustyczne sprawdzające prawidłowość przyjętych rozwiązań akustycznych - porównanie wyników z założonymi wymaganiami - wycena projektowanych instalacji akustycznych Definicje, pojęcia podstawowe. o Emisja hałasu dźwięki powietrzne wypromieniowane przez dokładnie określone źródło hałasu (maszynę lub urządzenie) o Imisja hałasu w miejscu pracy wszystkie hałasy, które w określonym czasie T, pojawią się w punkcie pomiarowym (w miejscu pracy) w aktualnie istniejącej sytuacji, niezależnie od tego, czy pracownik jest obecny na stanowisku, czy też nie jest obecny; np. hałas pochodzący od maszyny, hałas pochodzący z innych źródeł dźwięku oraz hałas odbity od stropu ścian i jakichkolwiek innych przeszkód. 3

4 o Ekspozycja osoby na hałas całkowity hałas dochodzący, w określonym czasie T, do ucha pracownika w aktualnie istniejącej sytuacji. o Współczynnik pochłaniania dźwięku [] część energii akustycznej pochłoniętej wtedy, gdy fale dźwiękowe padają na powierzchnię; zależy od częstotliwości o Chłonność akustyczna [A] charakteryzuje zdolność pochłaniania energii dźwiękowej przez powierzchnię [S], o współczynniku pochłaniania [α] o Stała akustyczna pomieszczenia [B] charakteryzuje zdolność pochłaniania energii dźwiękowej przez pomieszczenie o Promień graniczny jest to odległość od źródła dźwięku, w której wytwarza się stan równowagi między falami bezpośrednimi, a falami odbitymi. 2. DANE OGÓLNE W projekcie przeprowadzono analizę akustyczną wyników pomiarowych oraz przewidywanych źródeł akustycznych zakłóceń wewnętrznych. Określono normatywne dopuszczalne wartości poziomu dźwięku. Założono podstawowe parametry dźwiękowe. 3. WYMAGANIA PRAWNE Dopuszczalne wartości poziomu dźwięku dla pomieszczeń użyteczności publicznej określa Polska Norma PN-87/B-02151/02 Przedmiotem normy są dopuszczalne wartości poziomu dźwięku A hałasu przenikającego do pomieszczeń przeznaczonych do przebywania ludzi oraz dopuszczalne poziomy dźwięku A hałasu wytwarzanego przez urządzenia zainstalowane w pomieszczeniach technicznych Dopuszczalny równoważny poziom dźwięku A hałasu przenikającego do pomieszczenia łącznie od wszystkich źródeł hałasu usytuowanych poza tym pomieszczeniem nie może przekraczać wartości podanych w tabeli 1 Norma PN-87/B-02152/03- definiuje wskaźniki jednoliczbowe izolacyjności od dźwięków powietrznych przegród zewnętrznych, elementów przegród zewnętrznych, okien, drzwi, dachów, Normy i dokumenty związane PN-61/B Akustyka budowlana. Nazwy i określenia PN-87/B-02151/01 Akustyka budowlana. Ochrona przed hałasem pomieszczeń w budynkach. Wymagania ogólne i środki techniczne ochrony przed hałasem PN-87/T Mierniki poziomu dźwięku. Ogólne wymagania i badania PN-87/B Akustyka budowlana. Metody kontroli poziomu dźwięku A w pomieszczeniach budynków Dokumenty międzynarodowe 4

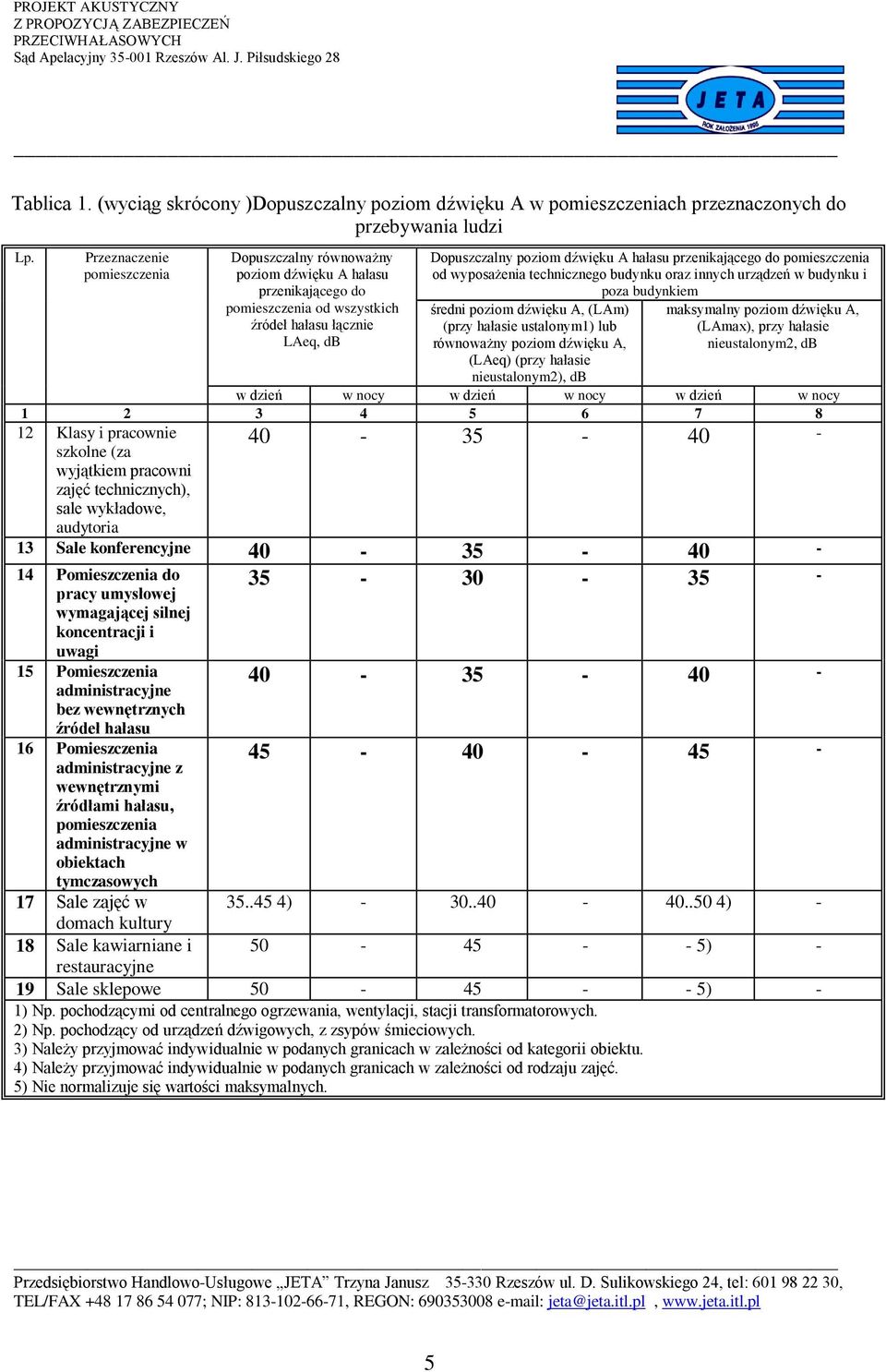

5 Tablica 1. (wyciąg skrócony )Dopuszczalny poziom dźwięku A w pomieszczeniach przeznaczonych do przebywania ludzi Lp. Przeznaczenie pomieszczenia Dopuszczalny równoważny poziom dźwięku A hałasu przenikającego do pomieszczenia od wszystkich źródeł hałasu łącznie LAeq, db Dopuszczalny poziom dźwięku A hałasu przenikającego do pomieszczenia od wyposażenia technicznego budynku oraz innych urządzeń w budynku i poza budynkiem średni poziom dźwięku A, (LAm) (przy hałasie ustalonym1) lub równoważny poziom dźwięku A, (LAeq) (przy hałasie nieustalonym2), db maksymalny poziom dźwięku A, (LAmax), przy hałasie nieustalonym2, db w dzień w nocy w dzień w nocy w dzień w nocy Klasy i pracownie szkolne (za wyjątkiem pracowni zajęć technicznych), sale wykładowe, audytoria 13 Sale konferencyjne Pomieszczenia do pracy umysłowej wymagającej silnej koncentracji i uwagi 15 Pomieszczenia administracyjne bez wewnętrznych źródeł hałasu 16 Pomieszczenia administracyjne z wewnętrznymi źródłami hałasu, pomieszczenia administracyjne w obiektach tymczasowych 17 Sale zajęć w ) ) - domach kultury 18 Sale kawiarniane i ) - restauracyjne 19 Sale sklepowe ) - 1) Np. pochodzącymi od centralnego ogrzewania, wentylacji, stacji transformatorowych. 2) Np. pochodzący od urządzeń dźwigowych, z zsypów śmieciowych. 3) Należy przyjmować indywidualnie w podanych granicach w zależności od kategorii obiektu. 4) Należy przyjmować indywidualnie w podanych granicach w zależności od rodzaju zajęć. 5) Nie normalizuje się wartości maksymalnych. 5

6 4. PODSTAWOWE ZAŁOŻENIA PROJEKTOWE Podczas przekazywania informacji czy wiedzy szczególnie ważnym jest, aby słowa mówiącego dotarły do słuchaczy. Głos mówcy konkuruje z wieloma innymi dźwiękami. Trzeszczenie krzeseł, odgłos kroków, szelest papieru, oraz niepożądane odbicia dźwięku to tylko niektóre czynniki, które mogą utrudnić zrozumienie słów mówiącego oraz zakłócić sąsiadujące stanowiska pracy. Parametrem mającym istotny wpływ na parametry akustyczne pomieszczenia jest czas pogłosu T. Dla każdego pomieszczenia w zależności od jego objętości oraz funkcji można dobrać odpowiedni przedział wartości czasu pogłosu w funkcji częstotliwości, co zapewni odpowiednie warunki na stanowiskach pracy oraz ich ochrony. Hałas pogłosowy, jako jeden z elementów składowych pogorszenia warunków akustycznych, wymieniony został w Dokumencie interpretacyjnym Dio Dyrektywy 89/106/EEC dotyczącej wyrobów budowlanych, Wymagania nr 5 ochrona przed hałasem. Zgodnie z wytycznymi wartość czasu pogłosu w Sali rozpraw powinien wynosić max 0,7 [s] Na podstawie pomiarów, obserwacji akustycznych stwierdzam, że w badanym pomieszczeniu poziom hałasu ma charakter nieustalony tzn. jego poziom w badanych punktach pomiarowych wykazywał różnicę pomiędzy najniższym a najwyższym poziomem ponad 5 db w zależności od miejsca (strefy) pomiarowej. Ze względu na specyfikę pracy istotnym elementem w pomieszczeniu jest dźwiękochłonność akustyczna powierzchni ograniczających takich jak ściany, sufit oraz posadzka. W tym przypadku posadzka istniejąca z twardych płytek grysowych posiada niską chłonność akustyczną i pozostaje bez zmian projektowych. Istniejący sufit tynk cementowy niski parametr uśredniony śr ok.0,05. Ściany gładkie (tynk) lub okładzina z płyt G.K posiadają niskie parametry dźwiękochłonności akustycznej. W związku z powyższym fale dźwiękowe bezpośrednie nakładają się z falami dźwiękowymi odbitymi od powierzchni ścian oraz od powierzchni sufitu powodując wzrost poziomu hałasu oraz zakłócenia zrozumiałości mowy. Źródłem hałasu wewnętrznego stanowiącym zagrożenie mogą być: - przewody instalacji klimatyzacyjnej w części pod sufitem - hałas pochodzący z korytarza podczas przemieszczania się ludzi w szczególności w butach podzelowanych lub szpilkach. - rozmowy bezpośrednie pomiędzy osobami znajdującymi się w pomieszczeniu 6

7 5. AKUSTYKA WNĘTRZA SALI ROZPRAW 5.1. Założenia akustyczne Pomiary akustyczne, mapa hałasu oraz analizy dokumentacji architektonicznobudowlanej oraz inwentaryzacje były podstawą do sformułowania podstawowych wytycznych do projektu akustycznego : ze względu na dosyć duże zagęszczenie stanowisk pracy oraz nagrywanie czas pogłosu powinien być o ok. 20 % mniejszy w stosunku do zakładanego i powinien wynosić od 0,5 do 0,6 (s) w szerokim paśmie częstotliwości Hałas pogłosowy jak każdy nie pożądany dźwięk rozprasza nas, irytuje i drażni. Działanie hałasu pogłosowego to głównie zmiana informacji, jaką niesie dźwięk. Hałas pogłosowy powstaje w każdej przestrzeni ograniczonej przegrodami. Charakterystyczną cechą hałasu pogłosowego jest jego logarytmiczny wzrost. Podczas zwiększania głośności źródła spadek jakości odbioru dźwięku rośnie w sposób znaczący. Silniejsze źródło w warunkach pogłosowych, generuje większe zakłócenie. Hałas pogłosowy, jako jeden z elementów składowych pogorszenia warunków akustycznych, wymieniony został w Dokumencie interpretacyjnym Dio Dyrektywy 89/106/EEC dotyczącej wyrobów budowlanych, Wymagania nr 5 ochrona przed hałasem. Zgodnie z wytycznymi wartość czasu pogłosu w Sali rozpraw powinien wynosić max 0,7 [s] W niektórych normach w odniesieniu do pewnych pomieszczeń przyjmuje się, że w oktawowym paśmie częstotliwości czas pogłosu może być o 20% większy. Przeanalizowane normy uwzględniają kategoryzację akustyczną budynków mieszkalnych i użyteczności publicznej. Wymagania dotyczące czasu pogłosu są zależne od klasy akustycznej budynku. Im wyższa klasa akustyczna budynku, tym maksymalny czas pogłosu jest mniejszy, przy czym różnice w wartości między poszczególnymi klasami akustycznymi dochodzą w niektórych przypadkach nawet do 50%. Podstawową normą dotyczącą akustyki wnętrz w pomieszczeniach budynków użyteczności publicznej, na której wzorowane są normy innych państw europejskich (tych, w których takie normy istnieją), jest norma niemiecka DIN [14]. W normie tej wymagania dotyczące akustyki wnętrz odnoszą się do małych i średnich pomieszczeń (sformułowanie według normy). Zestaw wymagań został podzielony na dwie grupy: A i B, w zależności od odległości między miejscem usytuowania źródła dźwięku (nadawcą) a odbiorcą: 7

8 grupa A (średnia i duża odległość) - sale konferencyjne, audytoryjne, sale lekcyjne i wykładowe, pomieszczenia dla grup dzieci przedszkolnych, sale obrad, hale sportowe, pływalnie, grupa B (mała odległość) - sale sprzedaży, jadłodajnie, kawiarnie, restauracje, sale dostępne dla klientów, np. bankowe, pokoje rozmów, wieloosobowe sale biurowe, sale operacyjne i rehabilitacyjne w szpitalach, czytelnie w bibliotekach, pomieszczenia z dużym ruchem publicznym, korytarze, poczekalnie, klatki schodowe. Wymagania odnoszące się do pomieszczeń zaliczonych do grupy B mają na celu wyłącznie ograniczenie poziomu hałasu pogłosowego. Zgodnie z normą cel ten jest osiągnięty, jeżeli w wyniku zastosowania dodatkowej chłonności akustycznej w pomieszczeniu zmniejszenie poziomu hałasu w poszczególnych oktawowych pasmach częstotliwości wyniesie minimum 3 db. Norma zaleca, aby współczynnik pochłaniania dźwięku a w pasmach oktawowych w przedziale Hz, średni ze wszystkich powierzchni ograniczających pomieszczenie, nie przekraczał 0,35. Większą wartość średniego współczynnika pochłaniania uznano w normie jako korzystną, jednak zaleca się, aby takie przypadki traktować indywidualnie, sprawdzając techniczne możliwości realizacji oraz zasadność ekonomiczną. Optymalny czas pogłosu w pomieszczeniach należących do grupy A jest uzależniony od rodzaju przeznaczenia pomieszczenia oraz od objętości. Zgodnie z konkretnym przeznaczeniem pomieszczenia określa się go za pomocą wzoru T=f(V), gdzie V oznacza objętość pomieszczenia wyrażoną w m3. Zmienność czasu pogłosu w funkcji częstotliwości w stosunku do wartości obliczonej według wzoru odnoszącego się do konkretnego przeznaczenia pomieszczenia jest określona za pomocą zależności T/T wymagane =F(f), gdzie f- środkowe częstotliwości pasm oktawowych. Zależność ta w normie DIN [14] jest przedstawiona w formie graficznej odrębnie dla mowy i dla muzyki. W przypadku mowy T/T wymagane w oktawowych pasmach częstotliwości od 250 do 2000 Hz powinno się zawierać w przedziale 0,6-0,8 (nieco inna wartość jest przyjmowana w paśmie oktawowym poniżej 250 Hz i powyżej 2000 Hz. Charakterystyczne jest, że określona konkretnym wzorem wartość optymalnego czasu pogłosu odnosi się do pomieszczeń przy zapełnieniu ludźmi, zgodnie z przeznaczeniem pomieszczenia. Norma podaje tzw. wskaźnik zapełnienia, określający objętość w m3 przypadającą na 1 miejsce. I tak w pomieszczeniach: przeznaczonych do wystąpień słownych k=3 6m3 /1 miejsce, przeznaczonych do wystąpień słownych i muzycznych k=5 8m3 /1 miejsce, przeznaczonych do wystąpień muzycznych k=7 12m3 /1 miejsce. 8

9 Zestawienie wzorów określających optymalny czas pogłosu w zależności od 3 rodzajów przeznaczenia pomieszczeń, wraz z przynależnymi przykładami pomieszczeń, zestawiono w tablicy. Optymalny czas pogłosu pomieszczeń według danych zawartych w normie DIN 18041:2004 [14] (przy całkowitym zapełnieniu ludźmi, zgodnie z przeznaczeniem) Lp 1 Rodzaj przeznaczenia pomieszczenia Wystąpienia muzyczne 2 Wystąpienia słowne 3 Lekcje wykłady Przykłady pomieszczeń w budynkach użyteczności publicznej (wybór) 1) Sale do ćwiczeń muzyków: instrumentalistów i śpiewaków 2) Sale do przedstawień muzycznych 1) Sale narad i sale sądowe 2) Sale zgromadzeń, sale w urzędach gminnych 3) Sale do ćwiczeń w szkołach muzycznych 4) Hale sportowe i pływalnie z dostępem publiczności 1) Pomieszczenia lekcyjne (z wyjątkiem zajęć muzycznych) 2) Pomieszczenia do zajęć muzycznych z prezentacją audiowizualną 3) Pomieszczenia do zajęć grupowych w przedszkolach, domach dziennego pobytu dzieci oraz w domach seniorów, 4) Sale seminaryjne, 5) Sale konferencyjne Zalecane parametry RT [s] czasu pogłosu dla małych sal wynoszą 0,6-0,7 [s] dla wspomagania nagłośnienia 0,5-0,6 [s]. Charakterystyka pogłosowa prostoliniowa z dopuszczalnym odchyleniem ±20% Obliczenia akustyczne Czas pogłosu wyrażony zależnością T=f(V) w przedziale objętości pomieszczeń Przy V= m3 T=0,45lgV+0,07 Przy V= m3 (możliwość zastosowania zależności w przedziale V=30 50m3) T=0,37lgV-0,14 Przy V= m3 T=0,32lgV-0,17 Akustyczne charakterystyki pomieszczenia opisywane są przez chłonność akustyczną [A], średni współczynnik pochłaniania dźwięku [ śr ] oraz stałą akustyczną pomieszczenia [B] Średni współczynnik pochłaniania śr Średni współczynnik pochłaniania dla analizowanego pomieszczenia określa się z zależności: A A śr n m S Si S i1 j1 jp gdzie: A całkowita chłonność akustyczna pomieszczenia S całkowita powierzchnia ograniczająca analizowane pomieszczenie S i pole i-tej powierzchni S jp powierzchnia pochłaniającego j-ego sztucznego pochłaniacza dźwięku (j = 1,2,...,m) 9

10 Chłonność akustyczna A śr A n m s i i Ajp [m 2 ] i1 k1 gdzie: S i i-ta powierzchnia ograniczająca pomieszczenie i współczynniki pochłaniania tych powierzchni A jp chłonność akustyczna pochłaniającego j-ego sztucznego pochłaniacza dźwięku (j = 1,2,...,m) o powierzchni S jp [m 2 ] Tabela nr 1 - II PIĘTRO BUDYNKU Oznaczenia ścian OBLICZENIOWE PARAMETRY AKUSTYCZNE SALI ROZPRAW NR 213 wymiary pom. okna drzwi wsp. α A¹śr A¹oktaw ow e B¹ rg rgp dł. szer. wys. szer. wys. szt szer. wys. szt. śr m2 m2 mb mb mb mb mb mb mb mb mb 6,92 5,30 2,9 1,47 1,75 2 0, Hz 250Hz 500Hz 1kHz 2kHz 4kHz 20,38 9,63 7,20 8,29 11,33 15,10 3 5,3 2,9 1,49 1,75 1 1,3 2,3 1 0,06 11,99 12,80 0,72 0,50 2,80 5,3 2,75 1,48 1,75 1 0,9 2, Hz 250 Hz 500 Hz 1 khz 2 khz 4 khz Pść 86,28 PUSTAK + TYNK 0,03 0,01 0,02 0,02 0,03 0,04 0,05 2,39 0,86 1,73 1,38 2,59 3,45 4,31 22, Hz drzwi Pdr 4,79 RAZEM POWIERZCHNIA ŚCIAN [ m2 ] 0,15 0,15 0,14 0,12 0,15 0,19 0,17 0,73 0,72 0,67 0,57 0,72 0,91 0,81 10, Hz okien Pok 10,34 101,41 0,17 0,35 0,25 0,18 0,12 0,07 0,04 1,74 3,62 2,59 1,86 1,24 0,72 0,41 7, Hz posadzki posadzki Pp1 36,68 PŁYTKI GRESOWE 0,02 0,01 0,01 0,02 0,02 Pp2 14,84 WYKŁADZINA 0,18 0,3 0,04 0,06 0,1 0,02 0,03 0,67 0,37 0,2 0,35 2,60 4,45 0,37 0,73 0,73 0,73 1,10 0,59 0,89 1,48 2,97 5,19 8,67 12, Hz 2000 Hz sufitu Ps1 34,70 PŁYTA GK 0,11 0,29 0,1 0,05 0,04 0,07 0,09 3,70 10,06 3,47 1,73 1,39 2,43 3,12 16, Hz sufitu całkowita Objętość całkowita [m3] Ps2 Pc Vc PASMO OKTAWOWE 125 Hz OPRAWY OŚWIETLENIOWE 1,98 0,08 6 szt x 1500x220 mm 189,60 149, Hz 500 Hz 1000 Hz 2000 Hz wsp. α oktawowy 0,11 0,05 0,04 0,04 0,06 0,08 Czas pogłosu oktawowy [s] 0,15 0,11 0,01 0,07 0,06 0,07 0, Hz 1,19 2,53 3,38 2,94 2,15 1,61 Czas pogłosu [s] Rtśr 0,30 0,06 0,11 0,05 0,04 0,04 0,06 0,08 11,99 20,38 wsp. średni αśr 0,22 0,02 0,14 0,14 9,63 7,20 8,29 11,33 15,10 12,80 0,72 0,50 Ocena stanu istniejącego: Niska chłonność akustyczna < 0,06 Duży czas pogłosowy powyżej 2,0 s [t] Poziom hałasu znacznie podniesiony z powodu nakładania się hałasu źródłowego i odbitego rgp 0,5 m UWAGA: 1. Podane powierzchnie wyliczono dla celów obliczeń akustycznych i nie mają one wartości przedmiarowych 2. W obliczeniach przyjęto pogłosowe współczynników pochłaniania dźwięku materiałów i ustrojów akustycznych zdefiniowanych jednoznacznie w projekcie-wg danych producentów, natomiast niektóre materiały i elementy aproksymacyjnie. Zastosowanie materiałów o innych wartościach pochłaniania niż przyjęte w obliczeniach może wpłynąć na rzeczywiste czasy pogłosu 0,06 2,03 0,12 10

11 Tabela nr 2 - II PIĘTRO BUDYNKU Oznaczenia ścian drzwi okien posadzki posadzki sufitu sufitu sufitu dodana całkowita Objętość całkowita [m3] Szacowany spadek poziomu hał asu A¹śr A¹oktaw ow e B² rg rgp dł. szer. wys. szer. wys. szt szer. wys. szt. śr m2 m2 mb mb mb mb mb mb mb mb mb 6,92 5,30 2,9 1,47 1,75 2 0, Hz 250Hz 500Hz 1kHz 2kHz 4kHz 30,46 31,52 36,00 37,09 40,13 43,90 3 5,3 2,9 1,49 1,75 1 1,3 2,3 1 0,19 36,52 45,23 1,35 0,94 2,80 5,3 2,75 1,48 1,75 1 0,9 2, Hz 250 Hz 500 Hz 1 khz 2 khz 4 khz Pp1 36,68 PŁYTKI GRESOWE 0,02 Ps+ 28,80 Vc 149,40 101,41 OPRAWY OŚWIETLENIOWE Ps2 1,98 0,08 6 szt x 1500x220 mm PŁ YTY ECOPHON SOLO SQUARE 1200x1200x40mm c.w.k mm PASMO OKTAWOWE 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz wsp. α oktawowy 0,16 0,17 0,19 0,20 0,21 0,23 Czas pogłosu oktawowy [s] Pdr 4,79 0,17 Pp2 14,84 WYKŁADZINA 0,18 0,3 0,04 0,06 0,1 0,2 0,35 2,60 4,45 0,59 Pc 189,60 OBLICZENIOWE PARAMETRY AKUSTYCZNE SALI ROZPRAW NR 213 PO ZASTOSOWANIU PANELI AKUSTYCZNYCH SUFITOWYCH Pść 86,28 PUSTAK + TYNK 0,03 Pok wymiary pom. okna drzwi 10,34 RAZEM POWIERZCHNIA ŚCIAN [ m2 ] 0,80 0,77 0,68 0,66 0,61 0,55 0,01 3,71 5,74 5,26 4,26 3,42 wsp. α 0,01 0,02 0,02 0,03 0,04 0,05 2,39 0,86 1,73 1,38 2,59 3,45 0,15 0,15 0,14 0,12 0,15 0,19 0,17 0,35 0,25 0,18 0,12 0,07 0,04 0,01 0,01 0,02 0,02 0,02 0,03 Ps1 34,70 PŁYTA GK 0,11 0,29 0,1 0,05 0,04 0,07 0,09 3,70 0,15 0,11 0,01 0,07 0,06 0,07 1,24 0,72 0,89 1,48 2,97 5,19 0,85 0,35 0, ,53 10,08 21,89 28,80 28,80 28,80 28,80 Czas pogłosu [s] 0,73 0,67 0,72 0,67 0,57 3,62 2,59 0,37 10,06 3,47 1,73 1,39 2,43 Rtśr 0,67 3,12 0,30 0,22 0,02 0,14 0,12 0,14 0,19 0,16 0,17 0,19 0,20 0,21 0,23 36,52 30,46 31,52 36,00 37,09 40,13 43,90 wsp. αśr średni db (A) L 1,74 0,16 1,86 0,72 0,19 4,31 0,81 0,41 0,37 0,73 0,73 0,73 1,10 3,48 0,91 36, Hz 37, Hz 44, Hz 46, Hz 50, Hz 57, Hz 45,23 1,35 0,94 Ocena stanu po zastosowaniu paneli sufitowych: Niska chłonność akustyczna < 0,2 Czas pogłosowy powyżej 0,65 s [t] Poziom hałasu obniżony > 3 db (A) nie dla wszystkich częstotliwości pasma oktawowego Wnioski z przeprowadzonych obliczeń i analiz Na podstawie przeprowadzonych obliczeń ( patrz tabele nr 1, 2) wynika, że parametry akustyczne pomieszczenia Sali rozpraw w dalszym ciągu nie mieszczą się w zakładanych wartościach: Czas pogłosowy powyżej 0,67 [s] Uśredniona chłonność akustyczna pomieszczenia poniżej 0,2 Promień graniczny rgp poniżej 1 m Należy zastosować dodatkowo pochłaniacze akustyczne ścienne z odpowiednich materiałów dźwiękochłonnych, powodujących korektę czasu pogłosu do wartości od 0,5 [s] do 0,6 w przedziale częstotliwości od 250 Hz 4000 Hz. 11

12 Tabela nr 3 - II PIĘTRO BUDYNKU Oznaczenia ścian drzwi okien OBLICZENIOWE PARAMETRY AKUSTYCZNE SALI ROZPRAW NR 213 PO ZASTOSOWANIU PANELI AKUSTYCZNYCH SUFITOWYCH oraz ŚCIENNYCH wymiary pom. okna drzwi wsp. α A¹śr A¹oktaw ow e B² rg rgp dł. szer. wys. szer. wys. szt szer. wys. szt. śr m2 m2 mb mb mb mb mb mb mb mb mb 6,92 5,30 2,9 1,47 1,75 2 0, Hz 250Hz 500Hz 1kHz 2kHz 4kHz 33,28 40,84 47,80 49,52 52,56 56,33 3 5,3 2,9 1,49 1,75 1 1,3 2,3 1 0,23 46,72 60,78 1,56 1,09 2,80 5,3 2,75 1,48 1,75 1 0,9 2, Hz 250 Hz 500 Hz 1 khz 2 khz 4 khz Pść 86,28 PUSTAK + TYNK 0,03 0,01 0,02 0,02 0,03 0,04 0,05 2,39 0,86 1,73 1,38 2,59 3,45 4,31 Pdr 4,79 RAZEM POWIERZCHNIA ŚCIAN [ m2 ] 0,15 0,15 0,14 0,12 0,15 0,19 0,17 0,73 0,72 0,67 0,57 0,72 0,91 0,81 Pok 10,34 101,41 0,17 0,35 0,25 0,18 0,12 0,07 0,04 1,74 3,62 2,59 1,86 1,24 0,72 0,41 Akusto Wall C/Super G ścian dodana Pść+ 12, x600x40 mm 0,83 0,25 0,75 0, ,25 3,11 9,32 11,81 12,43 12,43 12,43 posadzki Pp1 36,68 PŁYTKI GRESOWE 0,02 0,01 0,01 0,02 0,02 0,02 0,03 0,67 0,37 0,37 0,73 0,73 0,73 1,10 posadzki Pp2 14,84 WYKŁADZINA 0,18 0,3 0,04 0,06 0,1 0,2 0,35 2,60 4,45 0,59 0,89 1,48 2,97 5,19 Ps1 sufitu 34,70 PŁYTA GK 0,11 0,29 0,1 0,05 0,04 0,07 0,09 3,70 10,06 3,47 1,73 1,39 2,43 3,12 sufitu sufitu dodana całkowita Objętość całkowita [m3] Ps2 1,98 Ps+ 28,80 Pc 202,03 OPRAWY OŚWIETLENIOWE 6 szt x 1500x220 mm PŁ YTY ECOPHON SOLO SQUARE 1200x1200x40mm c.w.k mm 0,08 0,15 0,11 0,01 0,07 0,06 0,07 0,85 0,34 0, PASMO OKTAWOWE 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz wsp. α oktawowy 0,16 0,20 0,24 0,25 0,26 0,28 Czas pogłosu oktawowy [s] Szacowany spadek poziomu hałasu od stanu bez instalacji akustycznych Vc 149,40 0,73 0,60 0,51 0,49 0,46 0,43 1,51 5,03 7,23 6,79 5,70 4,78 0,23 0,16 0,20 0,24 0,25 0,26 0,28 0,16 0,30 0,22 0, ,48 9,79 21,89 28,80 wsp. αśr średni 0,23 Czas Rtśr pogłosu [s] 0,52 db (A) L 4,77 0,14 0,12 0,14 28,80 28,80 28,80 46,72 33,28 40,84 47,80 49,52 52,56 56,33 60,78 39, Hz 51, Hz 62, Hz 65, Hz 71, Hz 78, Hz Ocena stanu po zastosowaniu paneli sufitowych oraz paneli ściennych: Chłonność akustyczna > 0,2 Czas pogłosowy uśredniony poniżej 0,6 s [t] Poziom hałasu znacznie obniżony > 4 db (A) dla pasma oktawowego od Hz Promień graniczny rgp > 1 m Wyniki analizy akustycznej po przeliczeniu aplikowanej ilości materiałów dźwiękochłonnych w części sufitowej oraz ściennej zebrane w tabeli nr 3 spełniają projektowe założenia obliczeniowe wykonanej analizy. Panele ścienne w projektowanej lokalizacji wyeliminują (ze względu na niewielką odległość adwersarzy) efekt echa trzepoczącego odbijanego od sąsiadujących ścian. 1,56 1,09 12

13 6. WYTYCZNE KONSTRUKCYJNE ORAZ INSTALACYJNE 6.1. Dobór materiałów oraz określenie zasad ich zastosowania. Uwzględniając uwagi i wytyczne zawarte w punkcie powyżej, adaptacja akustyczna pomieszczeń projektowana jest w sposób następujący: adaptacja akustyczna pomieszczenia polegająca na wprowadzeniu do wnętrza odpowiedniej ilości materiału o właściwościach silnie dźwiękochłonnych zostanie przeprowadzona w oparciu o następujące elementy: - Etap I Panele (pochłaniacze) podwieszane w części sufitowej - Etap II ekrany - panele akustyczne dźwiękochłonne montowane na ścianach ETAP I ustroje akustyczne sufitowe Pochłaniacze przestrzenne Ecophon Solo Square podwieszone do istniejącego stropu będą miały za zadanie ograniczenie wpływu rozprzestrzeniania się hałasu pomiędzy segmentami (grupami) stanowisk pracy oraz zwiększą ogólnie niezbędną chłonność akustyczną powierzchni sufitowej Obszary oraz wysokości montażu paneli dźwiękochłonnych ilustrują rysunki ETAP II ustroje akustyczne ekrany ścienne Dźwiękochłonne panele ścienne jako uzupełnienie sufitów akustycznych Akusto Wall C with Thinline profile (vertical installation) mają za zadanie zwiększenie chłonności akustycznej poprze ograniczenie wpływu fal akustycznych odbitych od ścian pomieszczenia w szczególności w środkowej części Opis elementów oraz materiałów instalacji akustycznych Pochłaniacze Ecophon Solo Square to wolnowiszące panele w systemie montażowym (Alt 3) bezpośrednio do istniejącego stropu (sufitu) o wymiarach 1200x1200x40 mm o wadze 6 kg. Rdzeń płyty wykonany jest z wełny szklanej o wysokiej gęstości, w technologii 3RD. Płyta jest pokryta powłoką Akutex FT z obydwu stron. Krawędzie przycięte i malowane. Ustroje akustyczne ekrany ścienne system składa się z paneli Akusto Wall C o wymiarach 2700x600x40 mm (kolor biały 085) i konstrukcji Ecophon Connect o łącznej wadze 5kg/m2. Rdzeń paneli z wełny szklanej o wysokiej gęstości, technologii 3RD. licowa pokryta tkaniną z włókna szklanego Super G. Tył płyty pokryty welonem szklanym, krawędzie są malowane (C) tworząc dyskretne połączenie i nie wymagają użycia widocznych profili między panelami. 13

14 6.3. Zalecany sposób postępowania Ze względu na brak możliwości wyliczenia (brak możliwości pomiarów w warunkach rzeczywistych podczas rozpraw, występowanie różnic osobowych tembr głosowy) ostatecznych wielkości uzyskania efektów redukcji hałasu po zastosowaniu projektowanych instalacji akustycznych zasadne może być wykonywanie projektowanych instalacji akustycznych w dwóch fazach: ETAP I: 1. Instalacja pochłaniaczy sufitowych. 2. Ocena uzyskanych efektów ETAP II 1. Instalacja ekranów ściennych. 2. Ocena uzyskanych efektów 7. UWAGI KOŃCOWE Sposób montażu paneli sufitowych i ściennych zgodnie z instrukcjami podanymi w projekcie (f-my Ecophon) W przypadku potrzeby zastosowania innych materiałów dźwiękochłonnych propozycje należy skonsultować z autorem niniejszego projektu Wszystkie zaprojektowane rozwiązania techniczne niniejszego opracowania są chronione prawem autorskim zgodnie z ustawą o prawie autorskim i prawach pokrewnych z dnia 4 lutego 1994 r opublikowaną w Dz. U. Nr 24 poz. 83 i mogą być zmienione jedynie w porozumieniu z autorem projektu. 8. ZAŁĄCZNIKI 8.1. Przedmiar robót 8.2. Kosztorys inwestorski (poziom cen kwiecień 2015) 8.3. Zestawienie rysunków PA/SĄDAP 01/1-04/2015 PA/SĄDAP 02/1-04/2015 PA/SADAP 03/1-01/2015 PA/SADAP 04/1-01/2015 rzut sali rozpraw przekrój A- A, widok ściana A przekrój B - B, widok ściana B widok ściana C Mgr inż. Ochrony Środowiska JANUSZ TRZYNA Tel
