DWP FJM MAN /Fog-Jet Monitor Manual Działko wodno pianowe sterowane ręcznie SKUM 1.3/2016

Transkrypt

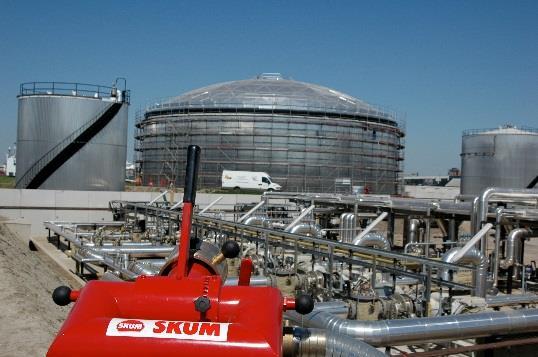

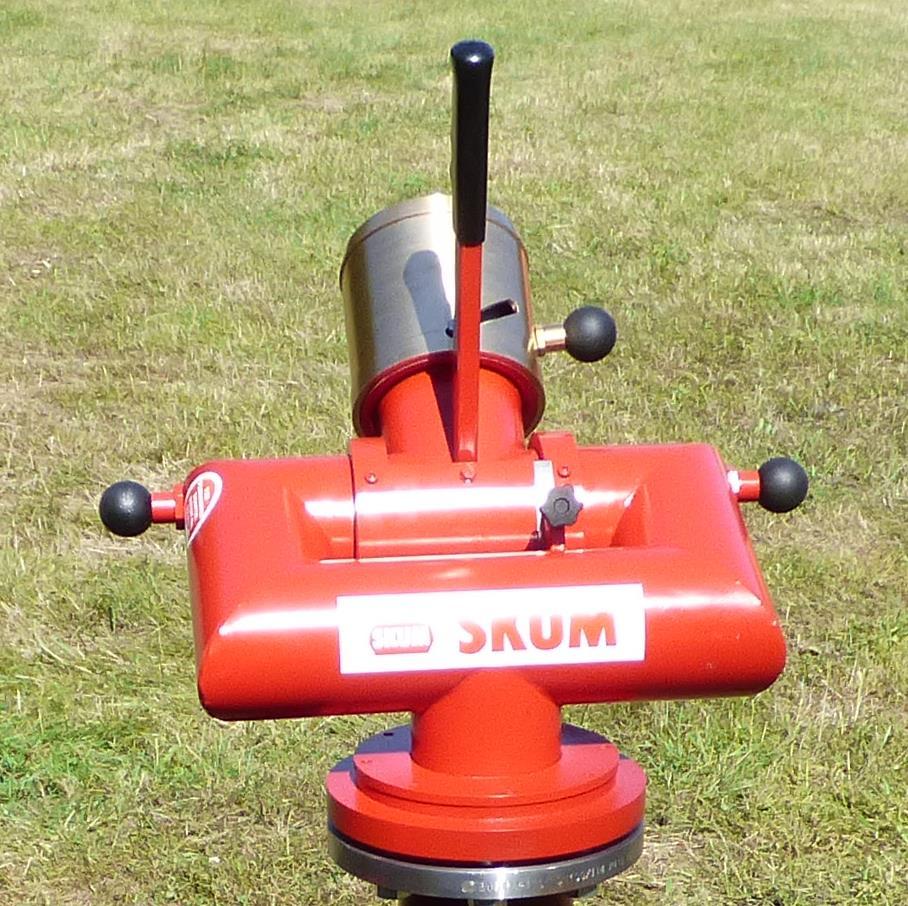

1 Nazwa produktu Opis Producent Wydanie DWP FJM MAN /Fog-Jet Monitor Manual Działko wodno pianowe sterowane ręcznie SKUM 1.3/ Opis Działka FJM MAN 80, 100, 150 i 200 umożliwiają podawanie strumienia wody bądź piany gaśniczej na znaczne odległości w szerokim zakresie przepływu. Seria MAN jest sterowana ręcznie, posiada możliwość regulacji kierunku podawania środka gaśniczego w pionie i poziomie oraz zmianę strumienia w zależności od potrzeb na zwarty bądź rozproszony. Specjalna konstrukcja oraz odpowiednio dobrane materiały sprawiają, że działka są wytrzymałe, odporne na korozję, a zarazem mają małą masę. Zbiorników olejowych Magazynów ze zbiornikami paliw i rozpuszczalników 3. Szczegóły techniczne Wlot wodno-pianowy, połączenie kołnierzowe według DIN PN16, JIS 10 K lub ANSI 150lbs. Elementy na specjalne zamówienie: Wbudowany zasysacz środka pianotwórczego w wersji S Wąż ssawny i zawór kulowy środka pianotwórczego Sterowanie za pomocą przekładni wersja G (opcja w, standard w FJM-200) 2. Zastosowanie Działka FJM-MAN stosuje się w stałych instalacjach gaśniczych do podawania wody lub piany. Działka te mają prostą budowę i zasadę działania, niemniej ich konstrukcja zapewnia nie tylko łatwość w obsłudze, ale także niezawodność i trwałość. W celu zapewnienia dokładnego dozowania należy utrzymywać wydajność nominalną. Doskonale sprawdza się w przypadku zabezpieczenia: Baz paliwowych Lądowisk Spalarni śmieci Elektrowni Hangarów lotniczych str. 1

2 4. Charakterystyka 5. Certyfikaty, dopuszczenia Płynna regulacja w szerokim zakresie wydajności Kompaktowa, optymalna konstrukcja Łatwość manewrowania ze względu na małe opory tarcia Daleki zasięg Wykonanie z brązu i stali nierdzewnej zapewniające odporność na korozję Regulacja strumienia, od mgłowego po zwarty Certyfikat zgodności CNBOP Nr 2825/2012;, Marine approvals DNV( Det Norske Veritas) Factory Mutual (FM) Russian Maritime Register of Shipping (RMRS) Bureau Veritas Tanusitvany (Hungary) KFSD (Kuwait) OKF (Hungary) 6. Informacje projektowe FJM SERIA STANDARD WYDAJNOŚĆ WODY l/min CIŚNIENIE PRACY Max Min. 500 Max Min Max Min Max Min bar ZAKRES RUCHU W POZIOMIE ZAKRES RUCHU W PIONIE -60 /+70 PRZYŁĄCZE SKALA ODRZUTU MASA 14 kg FJM SERIA S Flansza DIN [N] = 0,233 x Q [l/min] x p [bar] 22 kg 57 kg 90 kg Max Min. 500 Max Min Max Min Max Min / / bar -45 / /+70 1 ¼ BSP (z wbudowanym zasysaczem środka pianotwórczego) WYDAJNOŚĆ WODY l/min CIŚNIENIE PRACY ZAKRES RUCHU W PIONIE PRZYŁĄCZE ŚRODKA PIANOTWÓRCZEGO SKALA ODRZUTU MASA [N] = 0,233 x Q [l/min] x p [bar] 15 kg 24 kg 60 kg 93 kg Czasookresy, zakres testów oraz konserwacji musi być zgodny z normą PN-EN :2009. Wszystkie czynności serwisowe muszą być wykonane przez firmę Foamax bądź przez firmę odpowiednio przeszkoloną i posiadającą aktualny certyfikat kompetencji serwisowych firmy Foamax. str. 2

3 FJM 80 S FJM DIN PN 16 3 ANSI 150 lbs 80 JIS B K 11/4 BSP FJM 100 S FJM DIN PN 16 4 ANSI 150 LBS 100 JIS B K FJM 150 S FJM 150 FJM 150 SG FJM 150 G 150 DIN PN 16 6 ANSI 150 lbs 150 JIS B K 150 DIN PN 16 6 ANSI 150 lbs 150 JIS B K FJM 200 SG FJM 200 G SCHEMAT ZASIĘGU MGŁOWEGO 200 DIN PN 16 8 ANSI 150 lbs 200 JIS B K str. 3

4 ZASIĘGI STRUMIENI WODNYCH DZIAŁEK FJM Minimalny zasięg w warunkach bezwietrznych. W przypadku wersji działka z zasysaczem należy przyjąć -10% wartości ze względu na występujące straty. FJM- 100 FJM- 80 FJM-200 str. 4

5 7. Informacje do zamówienia Nr katalogowy Typ S FIM-80 S S S G S G FJM-200 G FJM-200 G FJM-200 S G Połączenia /JIS /JIS /JIS DIN ANSI ANSI Wąż ssawny Wąż ssawny 1¼ 3m Wąż ssawny 2 3m Wąż ssawny 2 3m str. 5
